Zemismart LED-драйвер RGBW 12-24В 15
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано

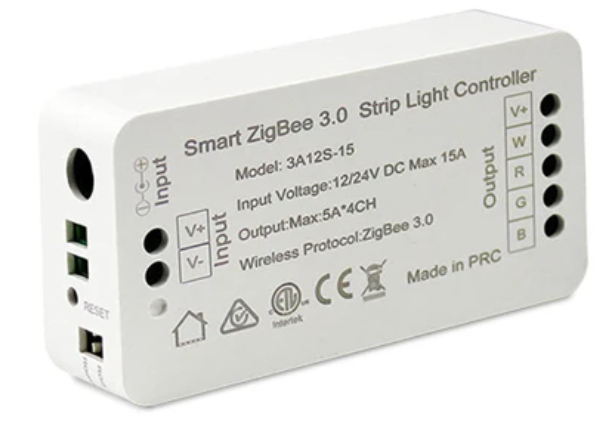

Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Рейтинг устройства-
Производитель устройстваzemismart
Модель и линейка устройства3A12S-15
Артикул устройства и ссылка на сайт производителяaliexpress
Размер83*23*44 мм
Способ монтажана скотч
Рабочее напряжение входное12/24 В
Рабочее напряжение нагрузки-
Тип управляемой нагрузкиCV/CC
Степень защитыIP68
Рабочая температура-
Выходной ток на канал5A
Общий выходной ток15A
Максимальное паспортное сечение кабеляпри максимальном паспортном всё ок, а также при БОЛЬШЕМ сечении также проверять(ПРОВЕРЯТЬ)
Тип и количество каналовRGBW 4 канала
Способ переключения между типами, если доступно (программно, по нажатию и т.д.)-
Наличие пульта и тип связи с нимнет
Частота ШИМ(PWM)-
Артикул устройства и ссылка на сайт производителя-
Ссылка на документациюPDF
Интеграция со SprutZigbee
Режим сопряжения и сброса-
Поведение при обесточивании-
Роль в Zigbee сетиПроверка биндинга
ЭкосистемаTuya
Наличие RF связинет
Шаблон для sprut-
Примечания-
Каталог sprut-
Где купитьaliexpress
Стоимость$42
Номер на складеDVLK0280
Номер коробки14

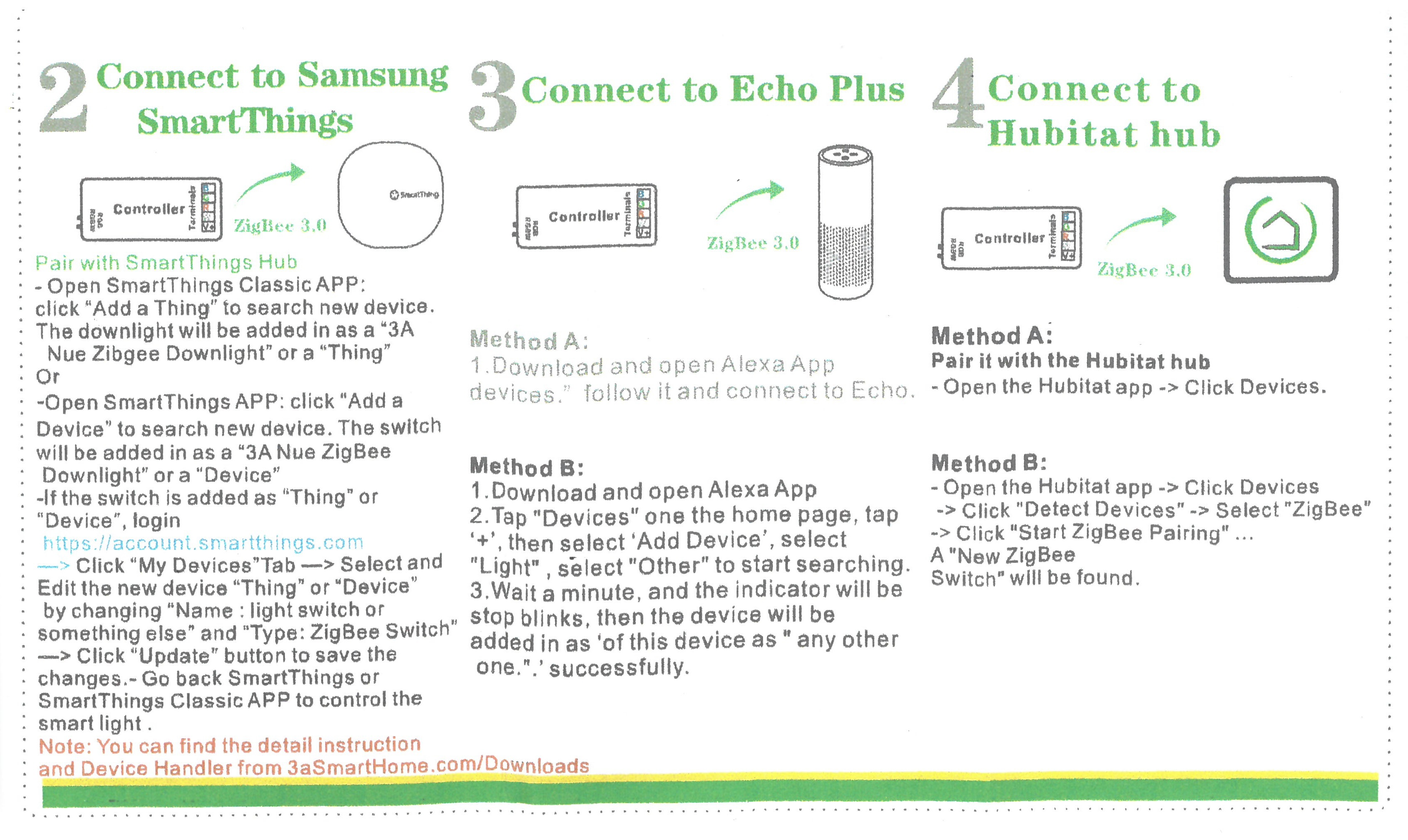

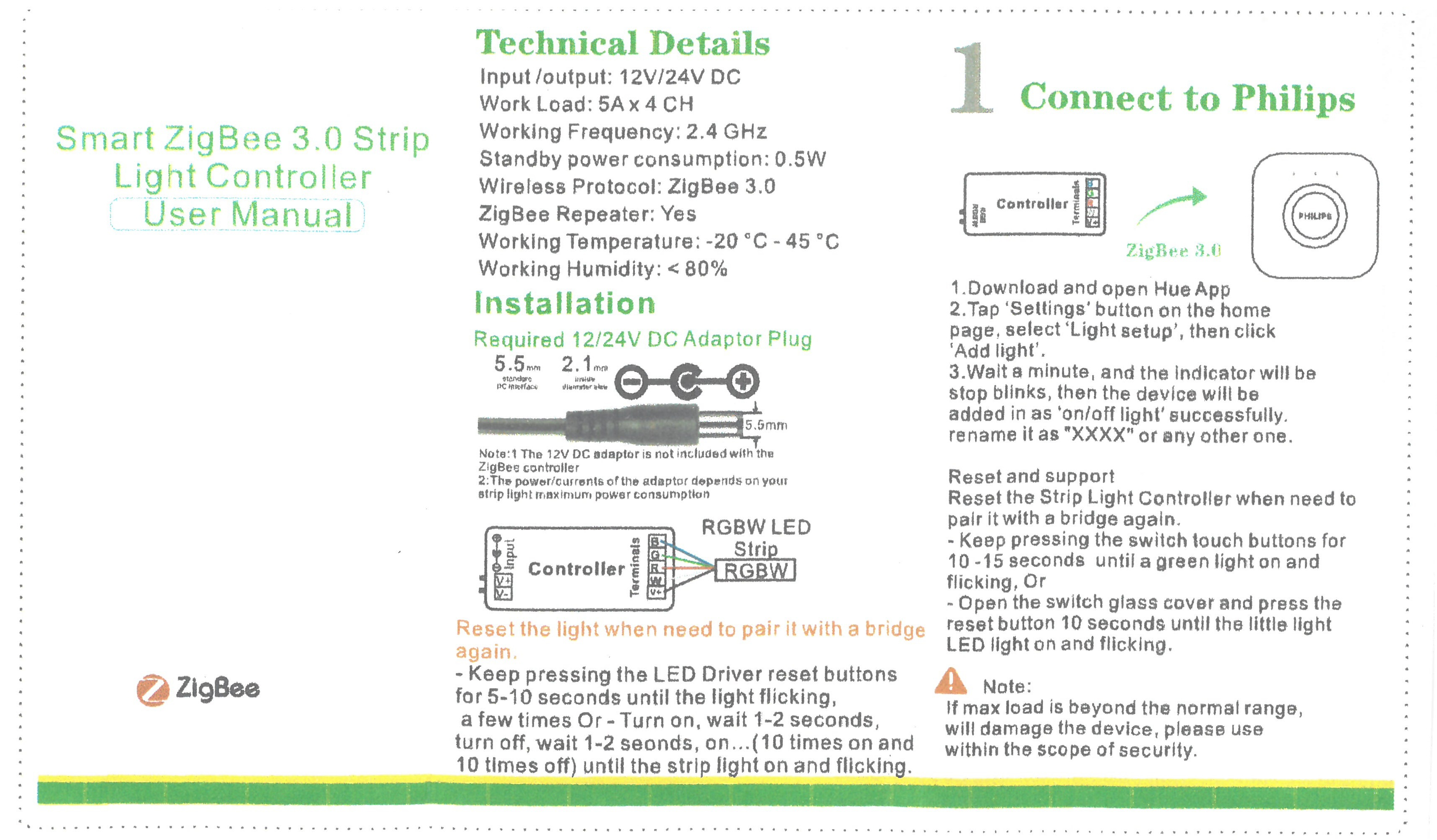

Оригинальная документация из комплекта устройства
Документация
Оригинальная документация из комплекта устройства
Документация
Дополнительные фото устройства

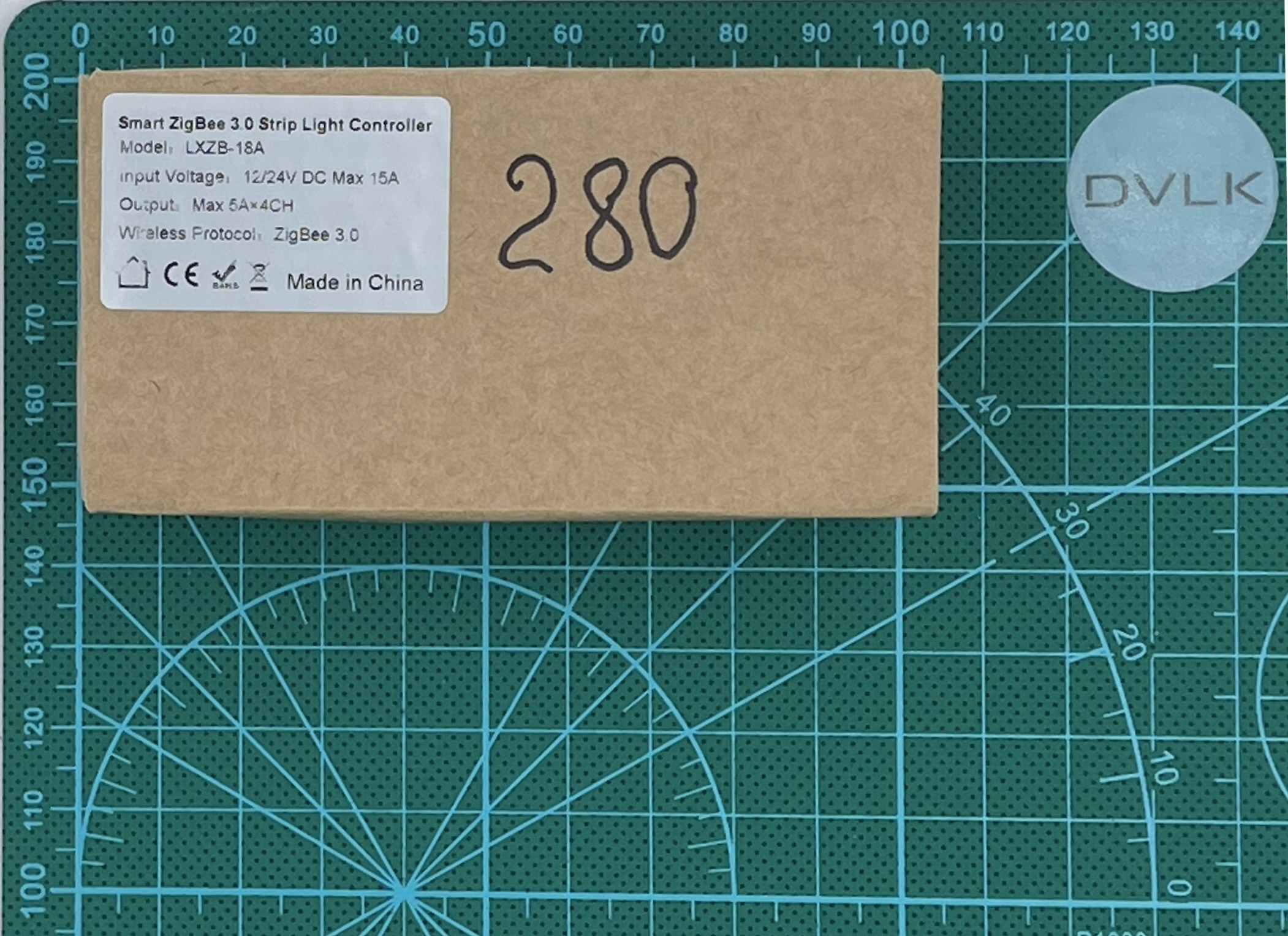

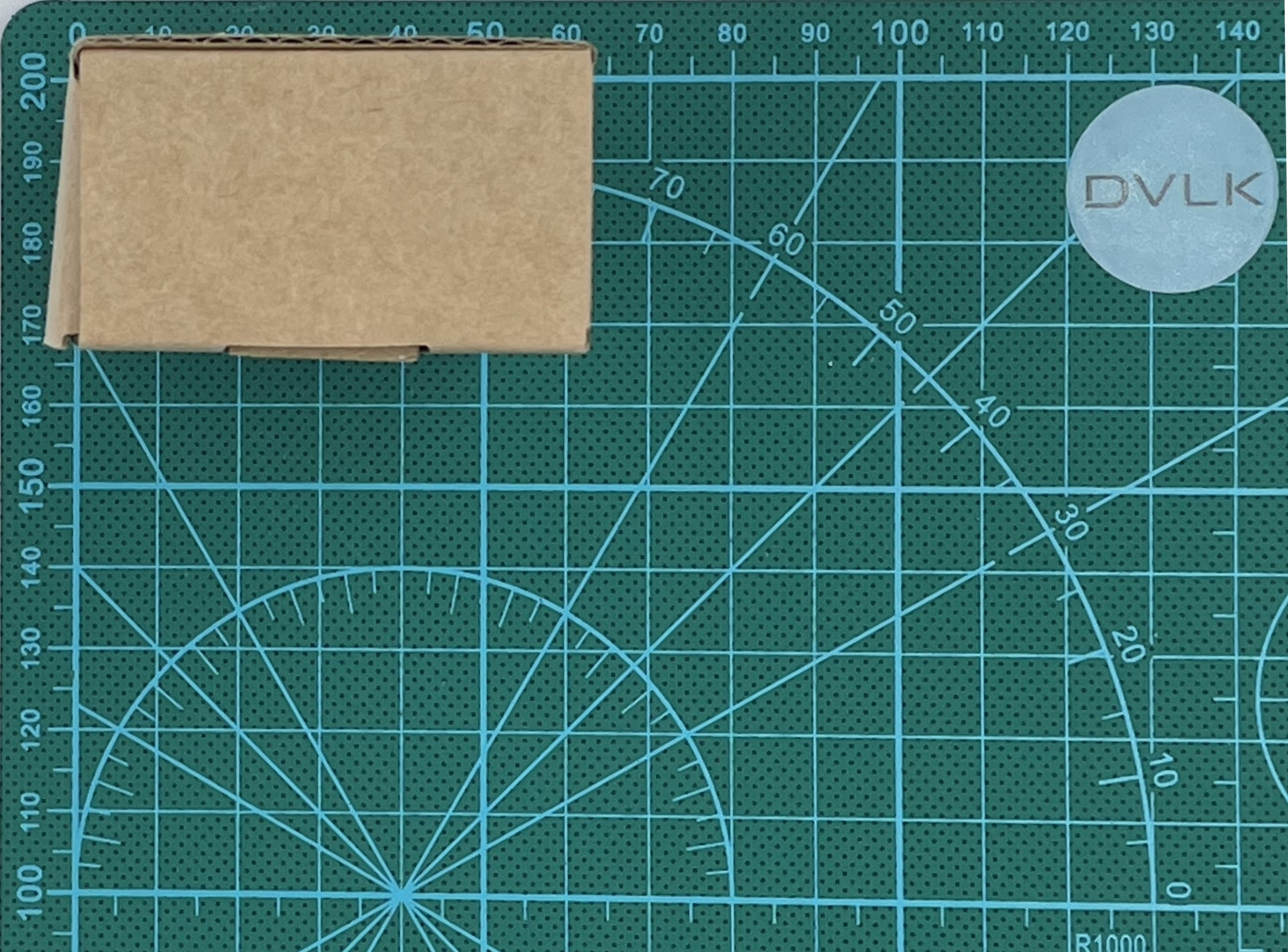

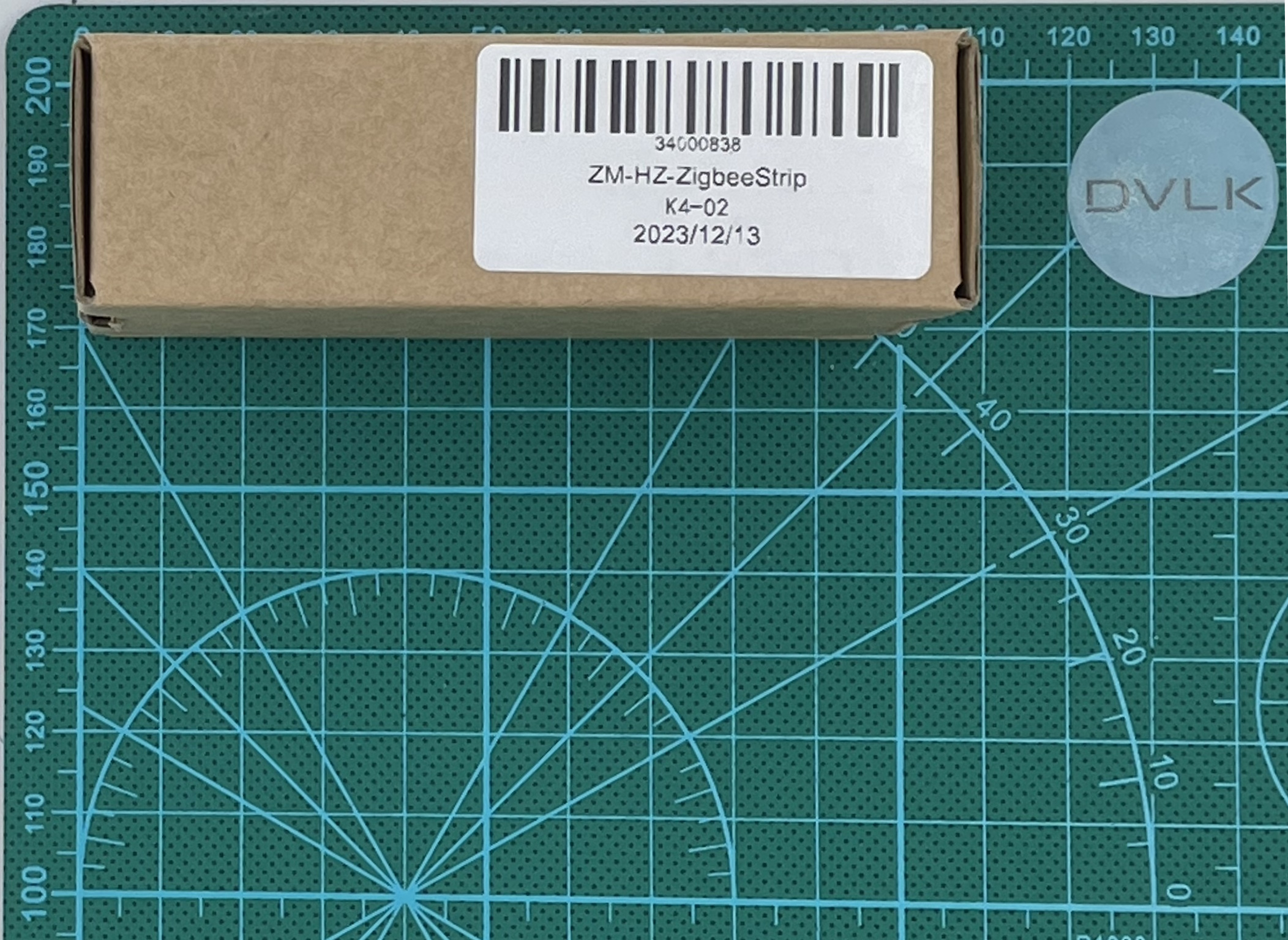

Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства

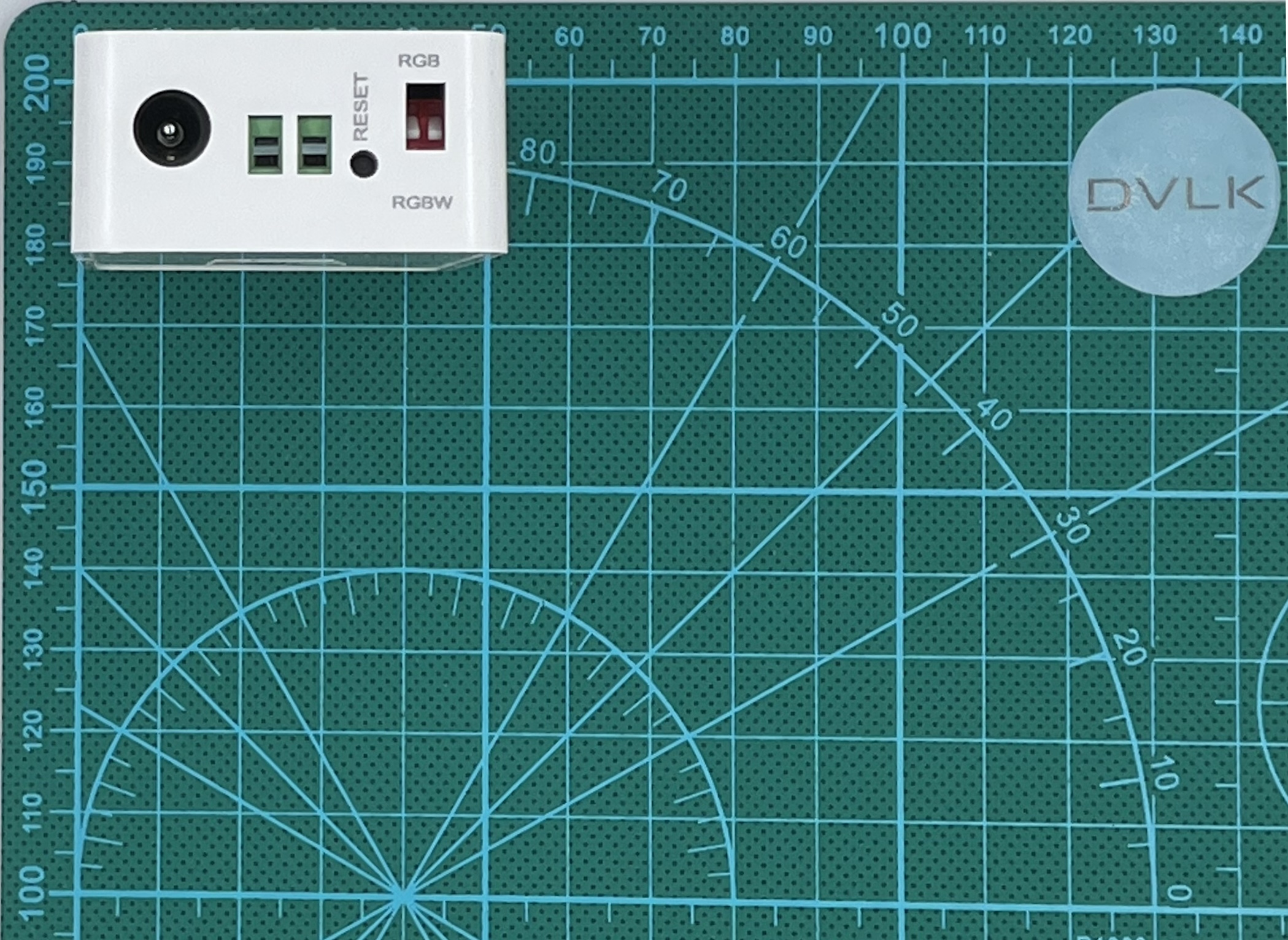

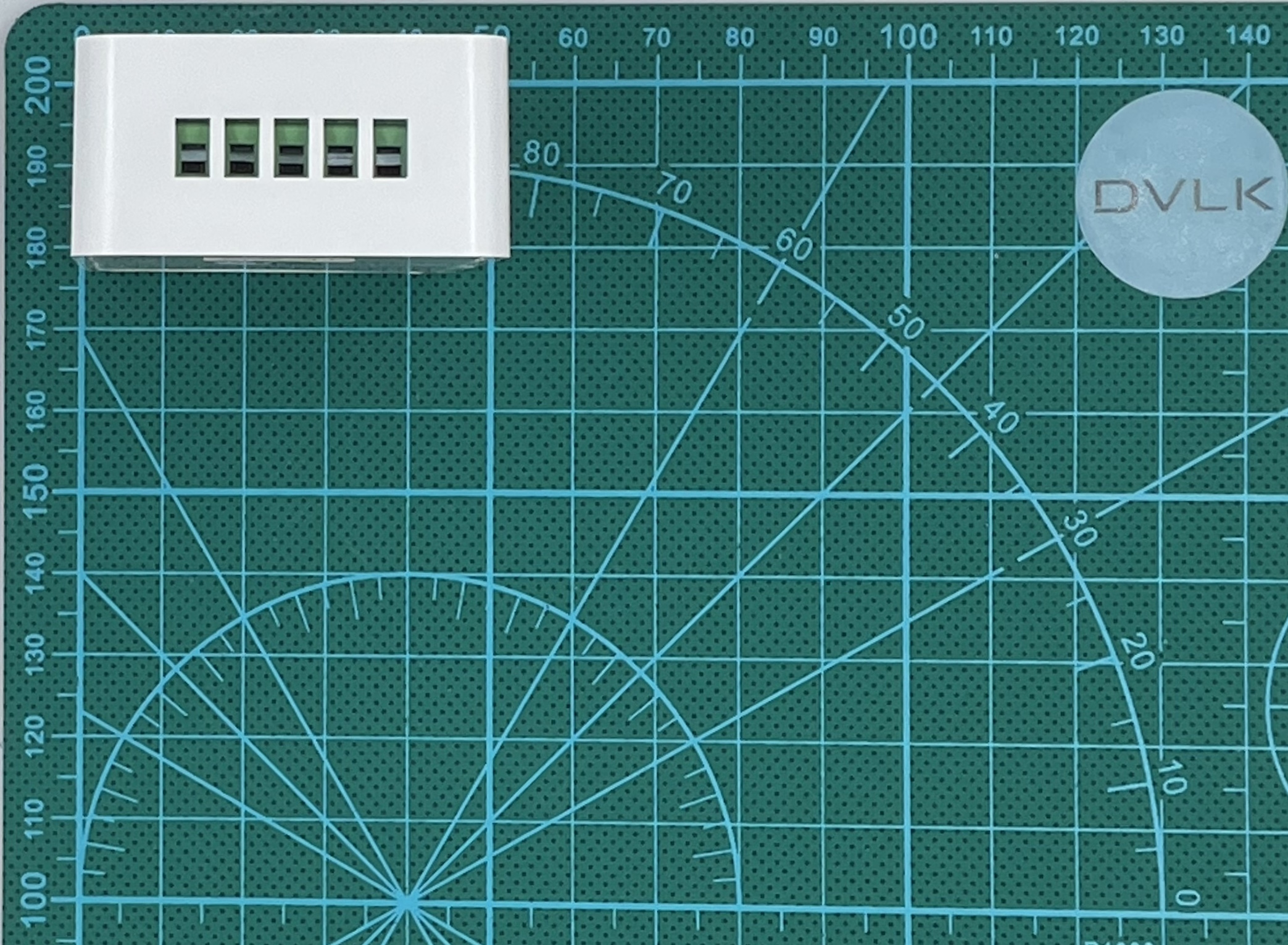

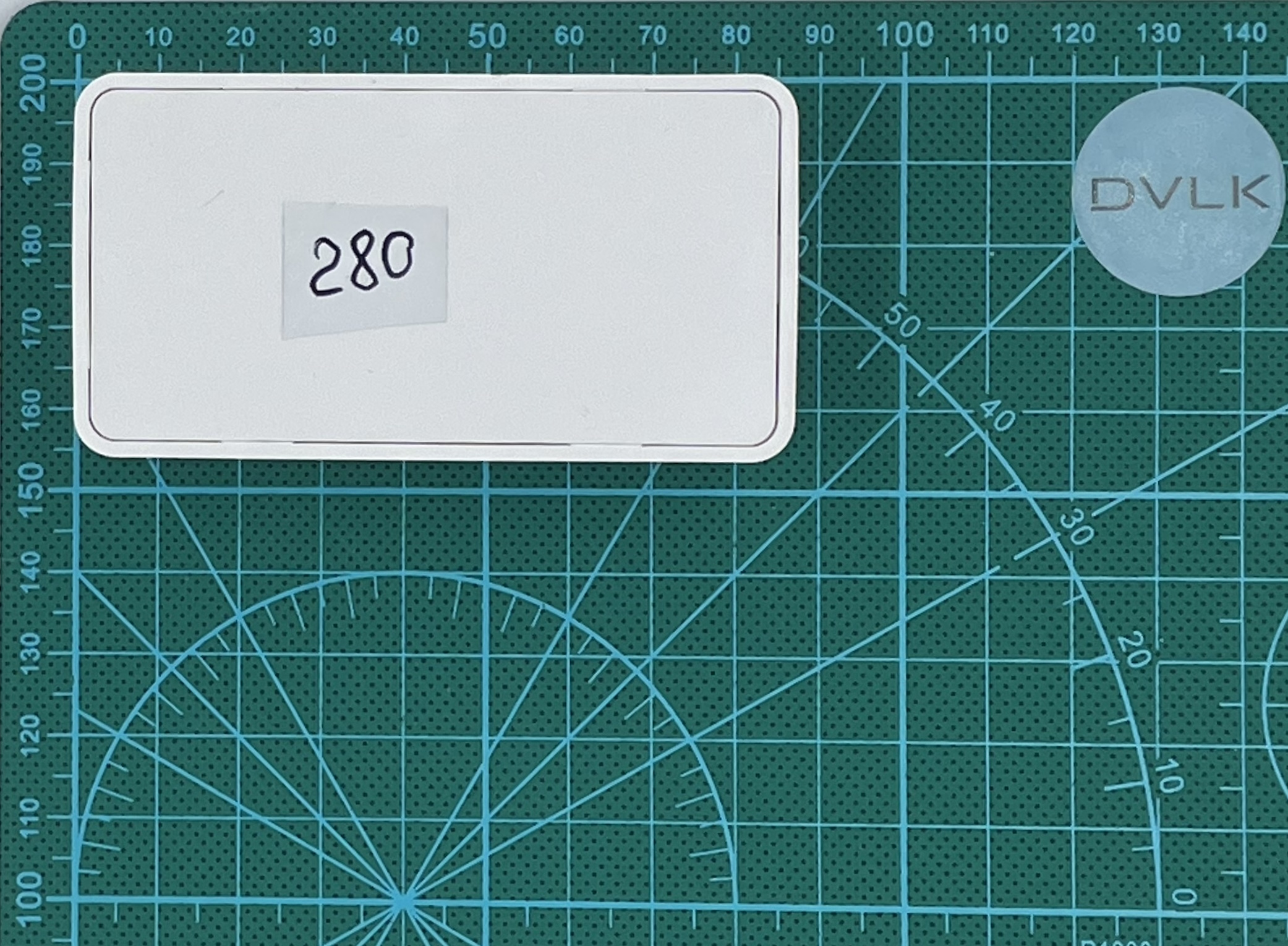

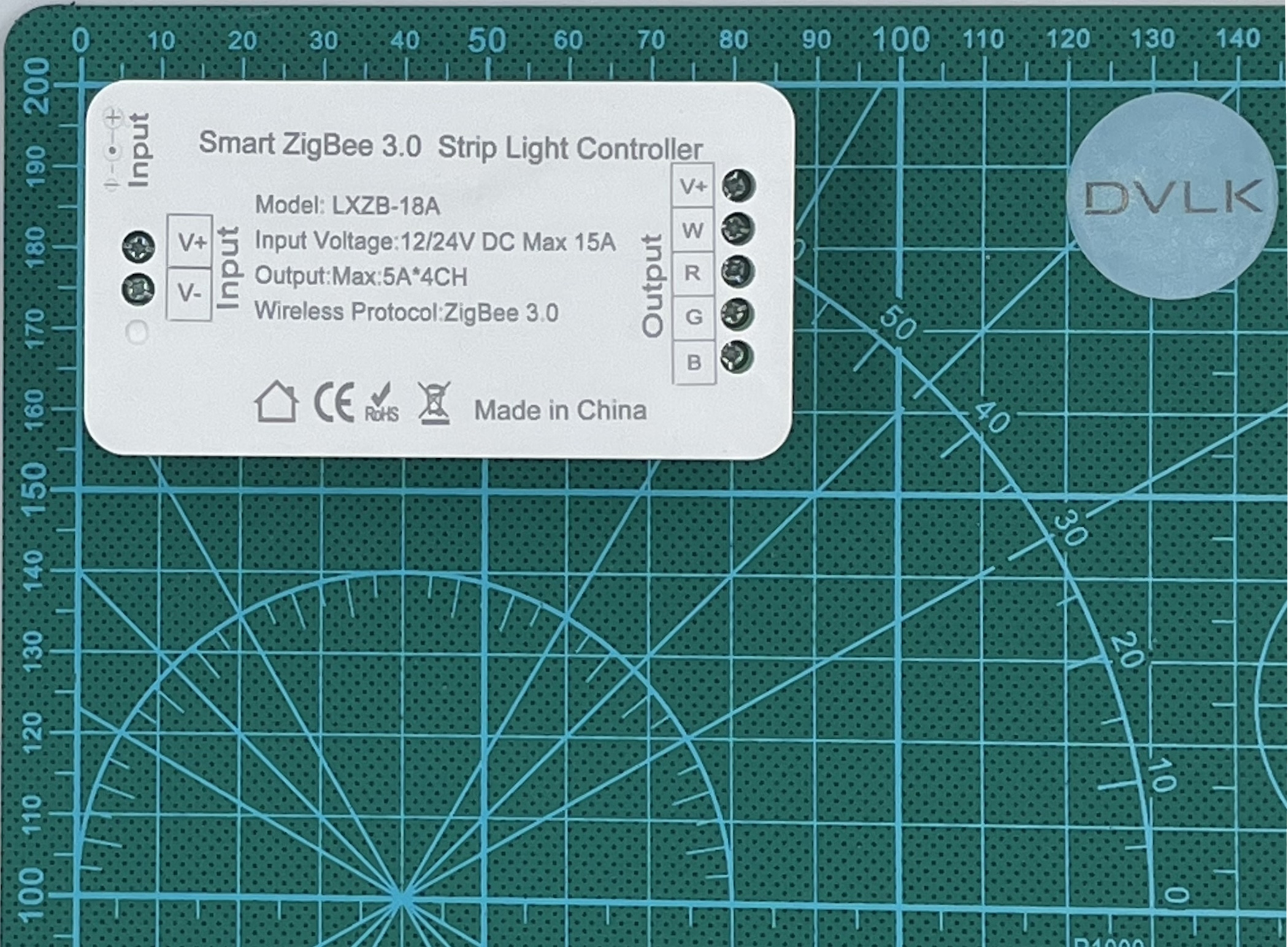

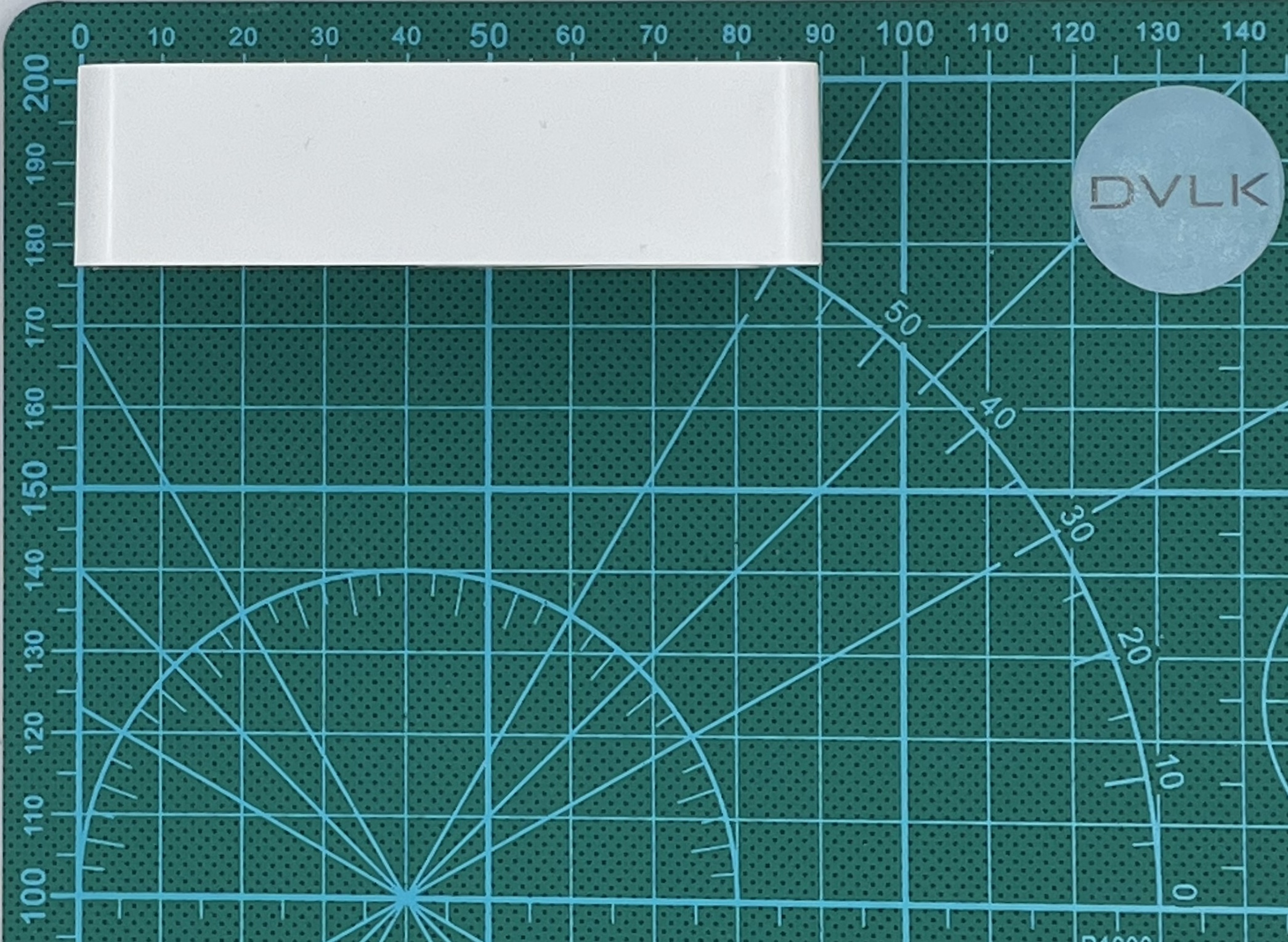

Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Результаты тестирования
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | ||
| 2 | Общий вид изделия, качество сборки, качество материалов | ||
| 3. | Соответствие размеров устройства паспортным данным | ||
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | ||
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | ||
| 6. | Корректность и качество работы переключающих механизмов Клемм для диммеров указать |
Кабели какого сечения можно засунуть нормально, условно для 20А нужен кабель 4мм2 и если он туда не влезет, пофиг уже, что на самом диммере написано 20А | |
| 7. | Качество изготовления и монтажа электронных компонентов | ||
| 8. | Шум при работе |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | ||
| 2. | Работа в сценариях через хаб | ||
| 3. | Влияние на другие устройства в сети | ||
| 4. | Скорость реакции на команды из мобильного приложения Оценка — Время отклика в миллисекундах: 10 — меньше 150 9 — 150-210 8 — 210-270 7 — 270-330 6 — 330-390 5 — 390-450 4 — 450-510 3 — 510-570 2 — 570-630 1 — 630-700 0 — больше 700 |
- | |
| 5. | Скорость реакции на команды от другого устройства | ||
| 6. | Стабильность подключения устройства к сети Zigbee | ||
| 7. | Корректность работы световой индикации | ||
| 8. | Удобство и функциональность базового ПО контроллеров | ||
| 9. | Удобство и функциональность при работе со Sprut.hub | ||
| 10. | Время восстановления работоспособности после восстановления питания | ||
| 11. | Тип подключаемого выключателя | ||
| 12. | Плавность диммирования при разных опорных напряжениях | Построить график по 10 точкам. 1-10v 0-10v | |
| 13. | Наличие плавного пуска нагрузки | ||
| 14. | Время плавного пуска нагрузки по умолчанию (при наличии) | ||
| 15. | Возможность изменить время плавного пуска нагрузки. | ||
| 16. | Max min значение напряжения | ||
| 17. | Скорость изменения | ||
| 18. | Шаг изменения(на сколько меняется напряжение при изменении на 1%) | ||
| 19. | Работа во всех режимах в родном приложении | ||
| 20. | Работа во всех режимах в Sprut.hub | ||
| 21. | Работа диммера при максимальной нагрузке при max и min напряжении | ||
| 22. | Возможность выбора кнопки в приложении (может быть она высвечивается как отдельный вход) | ||
| 23. | Количество и тип управляющих входов и их назначения | ||
| 24. | Диапазон входного/выходного напряжения |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой | ||
| 2. | Работа при указанных в документации значениях максимальной нагрузки Led | ||
| 3. | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ — взять самую маленькую LED диммируемую ленту — медленный (0-100 за 15 сек), по 5 раз | ||
| 4. | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ — взять самую маленькую LED диммируемую ленту — быстрый (0-100 за 1 сек) 5 раз | - | |
| 5. | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд. Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом «догоняет» или пропускает? |
||
| 6. | Стресс-тест (период 2с) с нагрузкой 80% LED — 100 раз | ||
| 7. | Стресс-тест (период 2) с 100% LED нагрузкой — 100 раз | ||
| 8. | Стресс-тест (период 2с) с LED нагрузкой 120% — 100 раз | Если тест со 100% прошел без нареканий, при тесте все время находится рядом! | |
| 9. | Стресс-тест с максимально допустимой Led нагрузкой(1 час) | ||
| 10. | Тест на выносливость (период 1 с) — 10 00 раз | ||
| 11. | Выходной сигнал на канале при 10% яркости с нагрузкой 80% | скриншот с осциллографа | |
| 12. | Выходной сигнал на канале при 50% яркости с нагрузкой 80% | скриншот с осциллографа | |
| 13. | Выходной сигнал на канале при 100% яркости с нагрузкой 80% | скриншот с осциллографа | |
| 14. | Замер пропускаемого тока (с указанием в мА) в выключенном состоянии (Для устройств без 0 линии) | ||
| 15. | Считаем КПД — измеряем и фиксируем входную и выходную мощность при основных напряжениях и 20% и 80% загрузке |
