SAGE LU MEI Zigbee LED-драйвер CCT-Диммер 350-700 мА 10-42В
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Тип устройстваLED-драйвер
Назначение и функциональные требованияавтоматизация управления светом в т.ч плавное диммирование, включение выключение, управление цветовой температурой
Производитель устройстваSAGE LU MEI
Модель и линейка устройстваCXR-28A(WZS)
Размер92*13.5*12.2мм
Рабочее напряжение48В
Степень защиты-
Рабочая температура-20~50°C
Выходной ток на канал350-700mA
Общий выходной ток350-700mA
Тип и количество каналов1 канал
CCT/диммер
CCT/диммер
Наличие пульта и тип связи с нимнет
Частота ШИМ(PWM)-
Артикул устройства и ссылка на сайт производителя-
Ссылка на документацию-
Интеграция со SprutZigbee
Роль в Zigbee сети-
Режим сопряжения и сбросаВкл/выкл 5 раз
Поведение при обесточивании-
ЭкосистемаTuya
Наличие RF связинет
Примечания-
Каталог sprut-
Где купитьaliexpress
Стоимость$9
Номер на складеDVLK0447
Номер коробки14
Информация об устройстве(SprutHub)Aps Flags: 0
Frequency Bands: [FREQ_2400_MHZ]
Server Capabilities: []
Buffer Size: 66
Incoming Transfer Size: 66
Logical Type: Router
Mac Capabilities: [FULL_FUNCTION_DEVICE, MAINS_POWER, RECEIVER_ON_WHEN_IDLE]
Manufacturer Code: 0x1141 (4417)
Out Going Transfer Size: 66
Stack Compliance: 21
Frequency Bands: [FREQ_2400_MHZ]
Server Capabilities: []
Buffer Size: 66
Incoming Transfer Size: 66
Logical Type: Router
Mac Capabilities: [FULL_FUNCTION_DEVICE, MAINS_POWER, RECEIVER_ON_WHEN_IDLE]
Manufacturer Code: 0x1141 (4417)
Out Going Transfer Size: 66
Stack Compliance: 21
Шаблон для sprut
[[:Файл:TS0501B_TZ3210_ctv0gump.json|]]Скачать

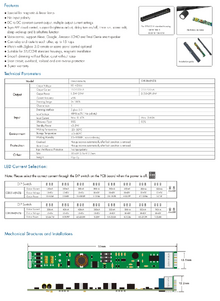

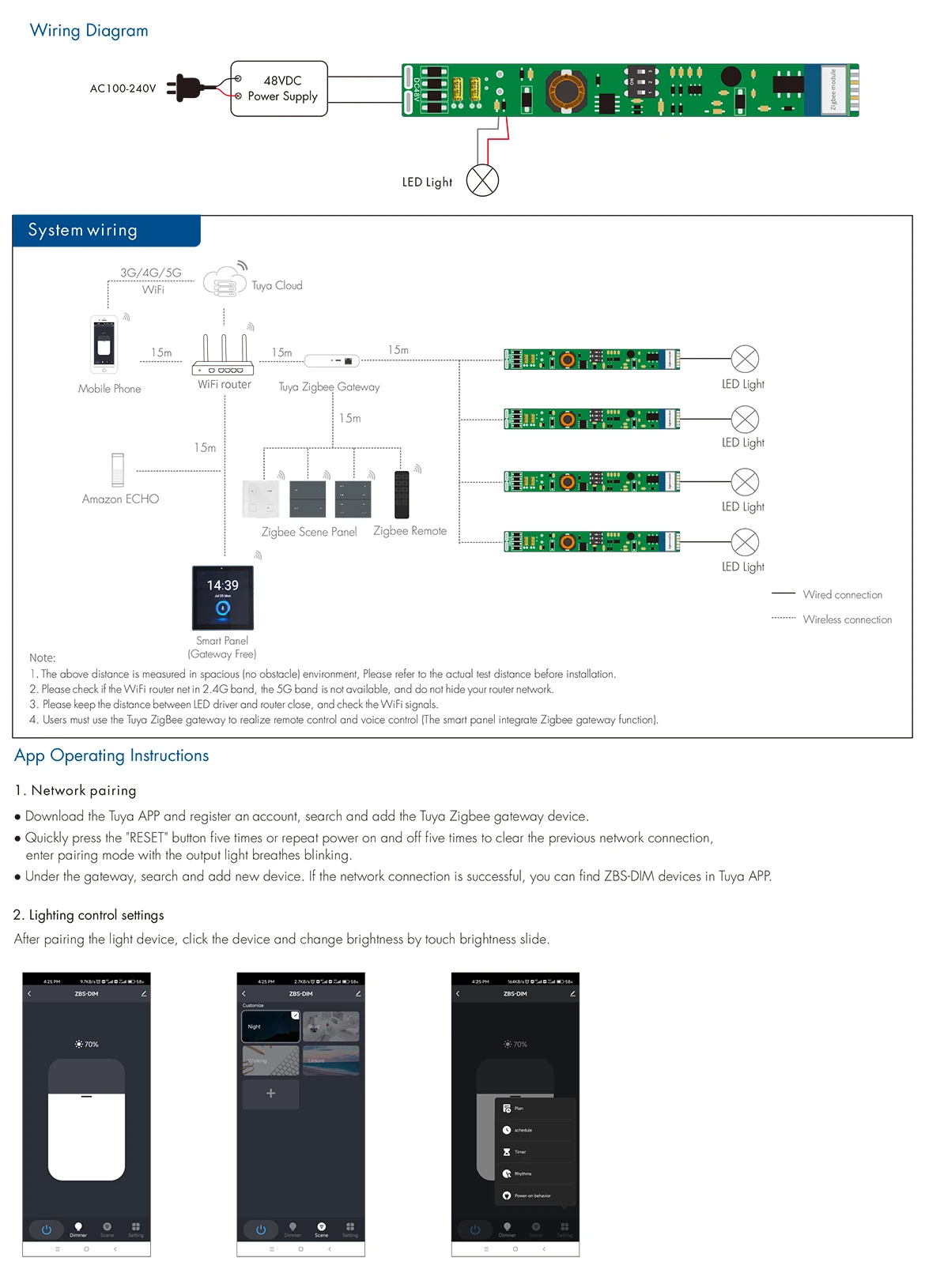

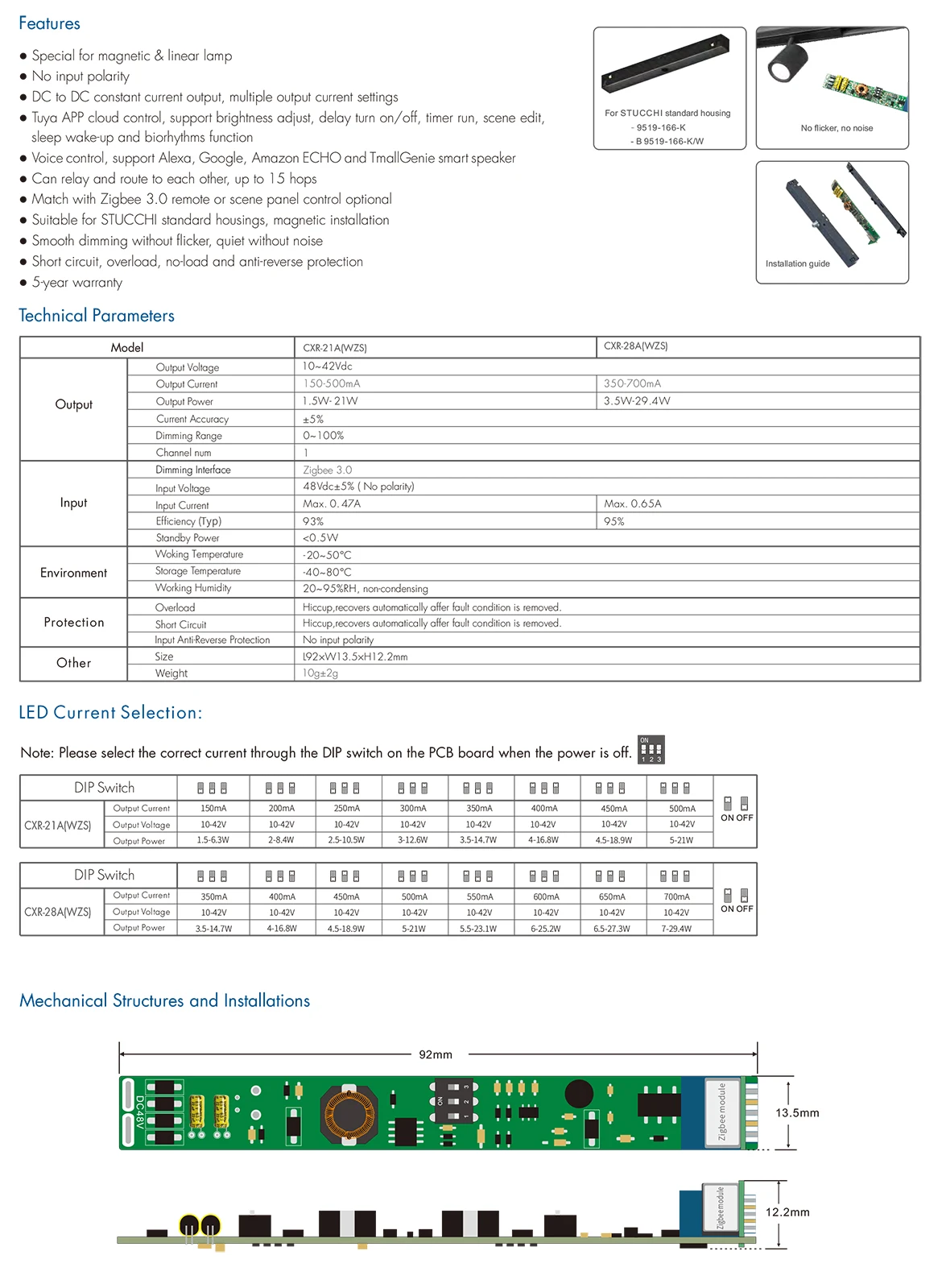

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

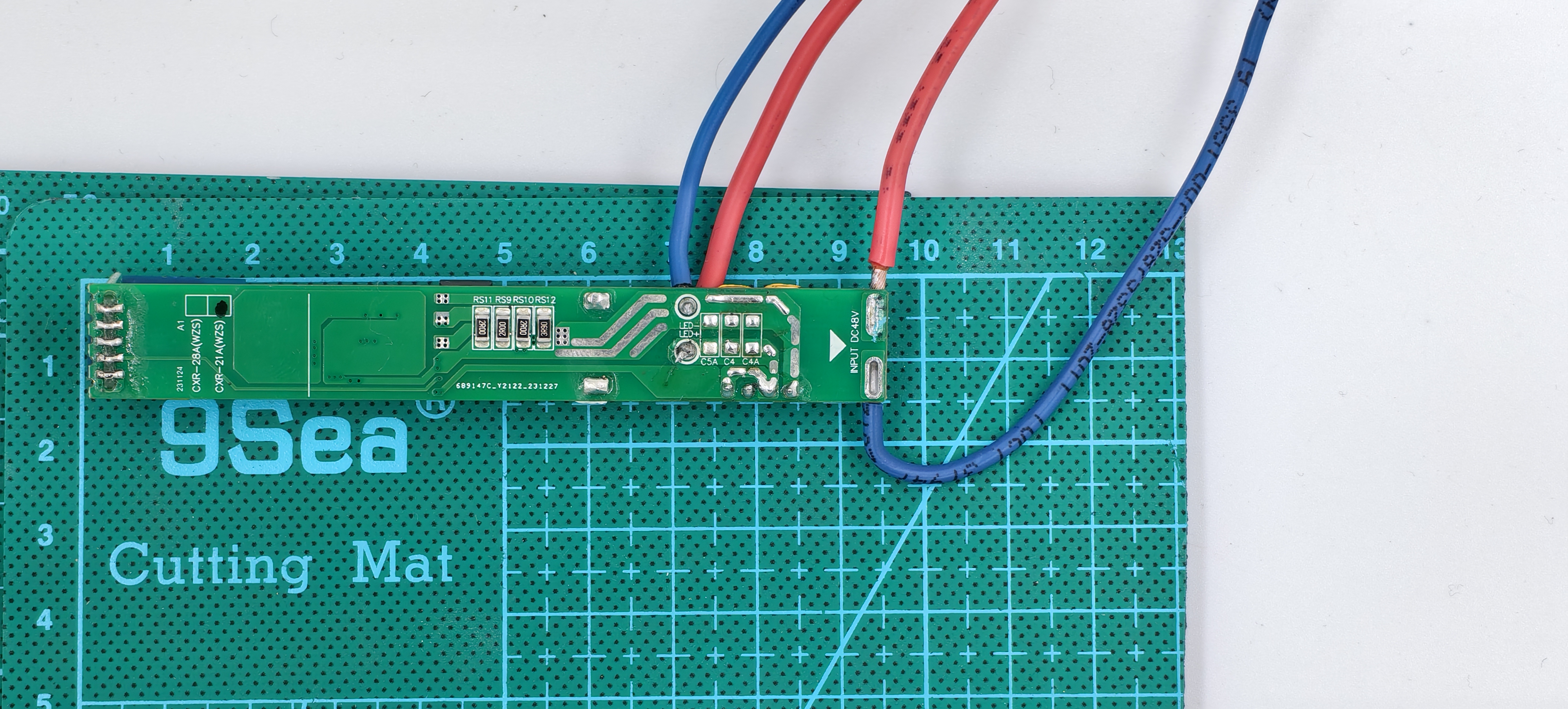

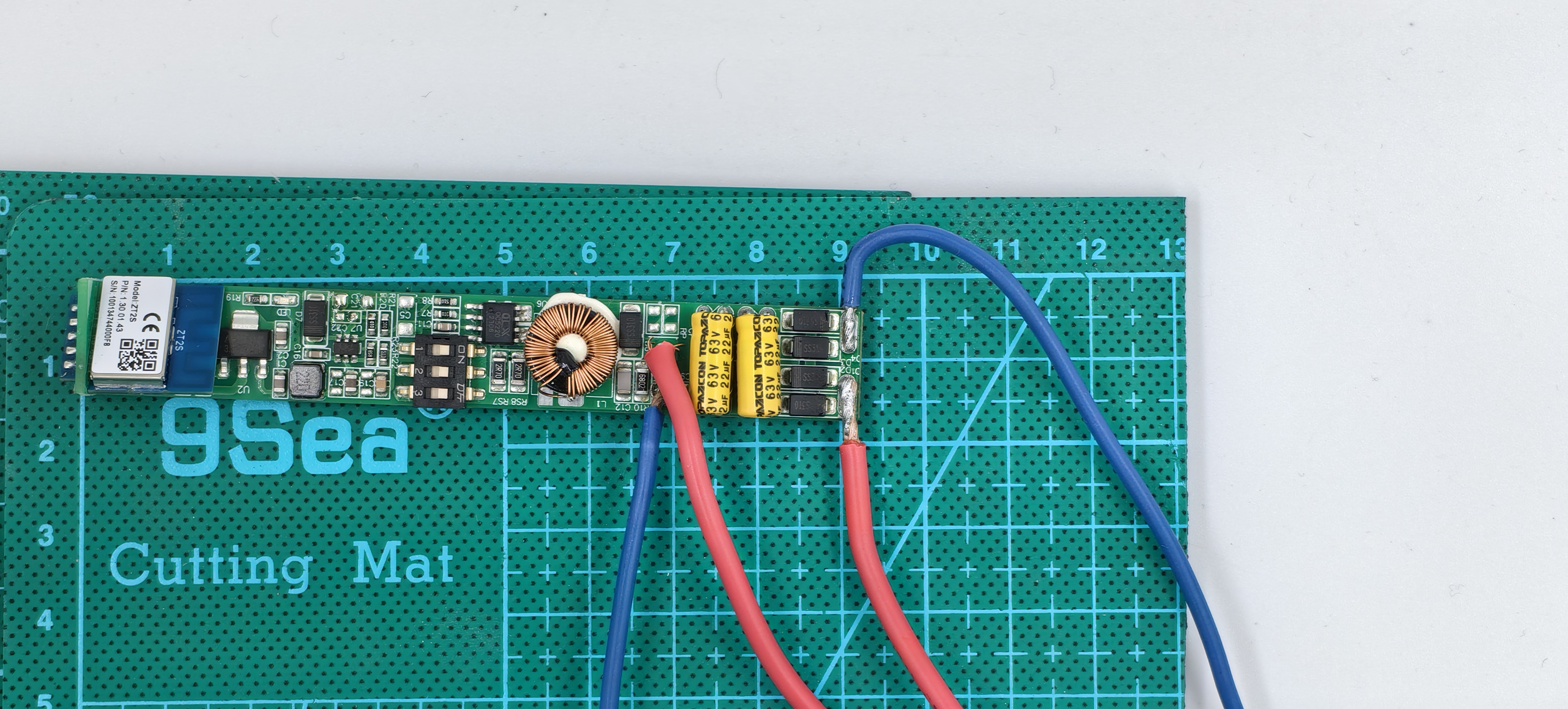

Дополнительные фото устройстваФото
Дополнительные фото устройстваФото
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | Требуется пайка и упаковка в термоусадку | |
| 2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | ||
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 7. | Качество изготовления и монтажа электронных компонентов | 10 | |
| 8. | Шум при работе | 10 |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | Шаблон есть, после подключения устройство готово к работе | ||||||||||||||||||||||||
| 2. | Вольт амперная характеристика |  SAGE LU MEI Zigbee LED-драйве.xlsx | |||||||||||||||||||||||||
| 3. | График потребления тока в зависимости от % яркости |
| |||||||||||||||||||||||||
| 4. | График напряжения в зависимости от % яркости |
| |||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | 1-2сек | ||||||||||||||||||||||||
Время реагирования на команды
|
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 10 | Работает стабильно, команды не пропускает |
| 2. | Стресс-тест с долгосрочной работой(1 час) | 10 | |
| 3. | Тест на выносливость (период 15 с) - 1000 раз | 10 |
Заключение
на 100% яркости потребление 24.1 W
