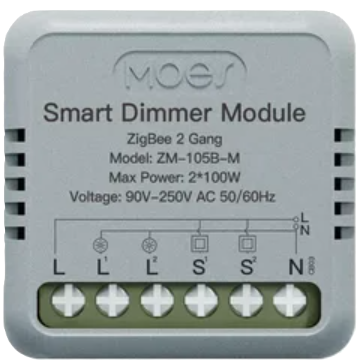

Moes Zigbee Диммер 2 канальный 220В 2*100Вт

Тип устройстваДиммер

Рейтинг устройстваРейтинг для использования с резистивной нагрузкой - 7.5, с LED - 8.5.

Упаковка и внешний вид - приемлемо/неприемлемоприемлемо

Функционал - приемлемо/неприемлемоприемлемо

Работа Tuya - приемлемо/неприемлемоприемлемо

Работа в SH и соответствие работе в TUYAшаблон есть, работает исправно

Заключение/заметки/примечаниявсе работает отлично, функционал полностью соответствует Tuya

Производитель устройстваMOES

Модель и линейка устройстваZM-105B-M

Максимальная общая нагрузка200Вт

Максимальная нагрузка на 1 канал100Вт

Минимальная нагрузка на 1 канал-

Количество каналов2

Наличие управления по RFнет

Наличие и тип управления через проводную кнопкуда, выключатели без фиксации

Диапазон рабочих температур и влажности0~40°C

Способ монтажавстроенный

Наличие нуляда

Поведение и потребление в случае отсутствия N - как влияет и ведёт себя с диммируемыми LED лампочками минимальной паспортной мощностиНулевая линия обязательна

Габариты паспортные40*40*18 мм
38*44*22 мм

Рабочее напряжение90-250В

Артикул устройства и ссылка на сайт производителяmoeshouse

Режим сопряжения и сбросаЗажать кнопку reset до появления звука
Вкл/Выкл выключателем 10 раз

Поведение при обесточиванииПоследнее состояние/всегда вкл/всегда выкл

Роль в Zigbee сетиРоутер

ЭкосистемаTuya

Степень защитыIP20

Интеграция со SprutZigbee

Каталог Sprut-

Биндинг-

Шаблон для Sprut-

Где купитьaliexpress

Стоимость в $$11,7

Номер на складеDVLK0484

Номер коробки22

Информация об устройстве (Spruthub)Aps Flags: 0
Frequency Bands: [FREQ_2400_MHZ]
Server Capabilities: []
Buffer Size: 82
Incoming Transfer Size: 82
Logical Type: Router
Mac Capabilities: [FULL_FUNCTION_DEVICE, MAINS_POWER, RECEIVER_ON_WHEN_IDLE]
Manufacturer Code: 0x1002 (4098)
Out Going Transfer Size: 82
Stack Compliance: 22

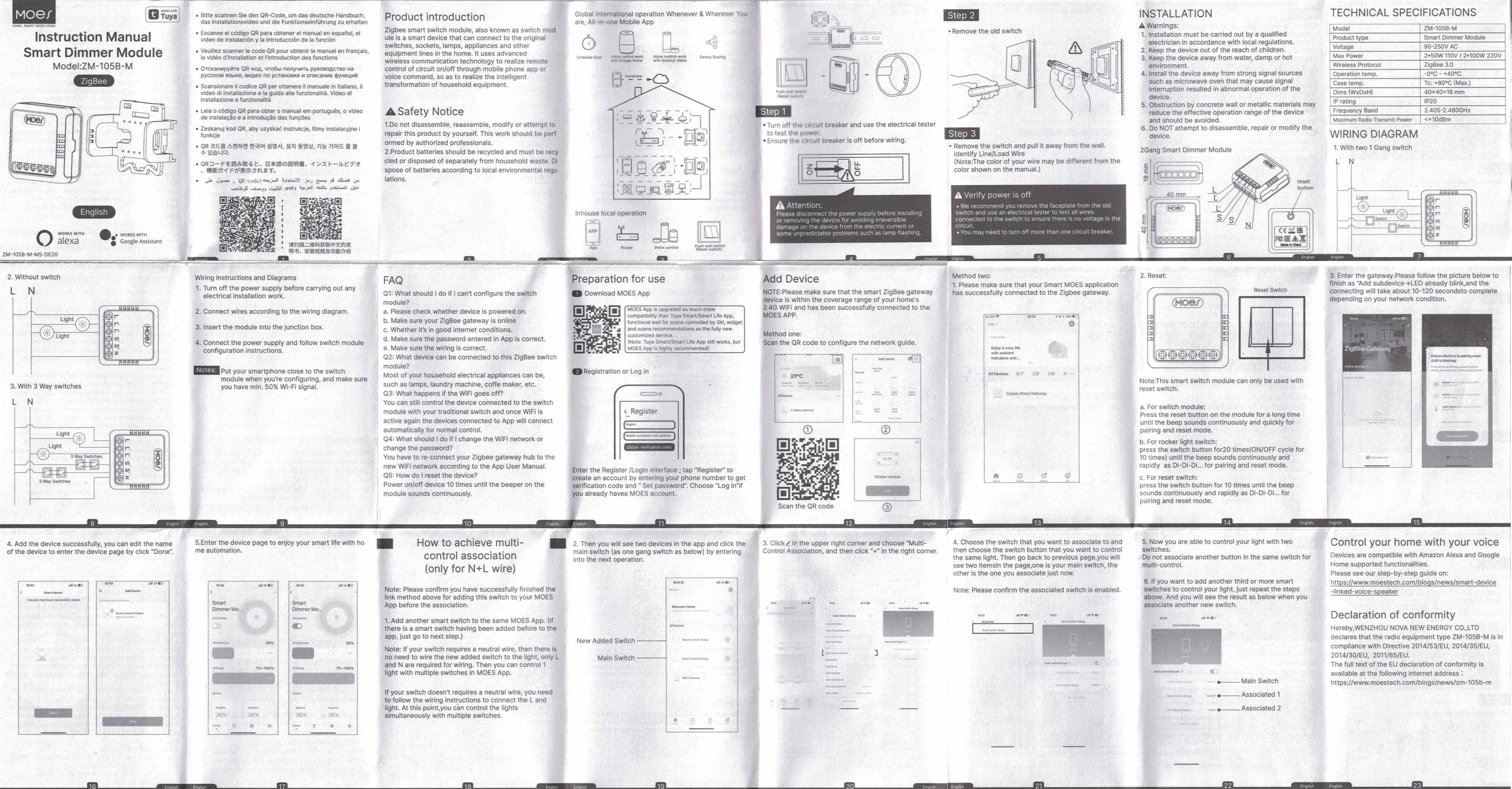

Оригинальная документация из комплекта устройстваДокументация

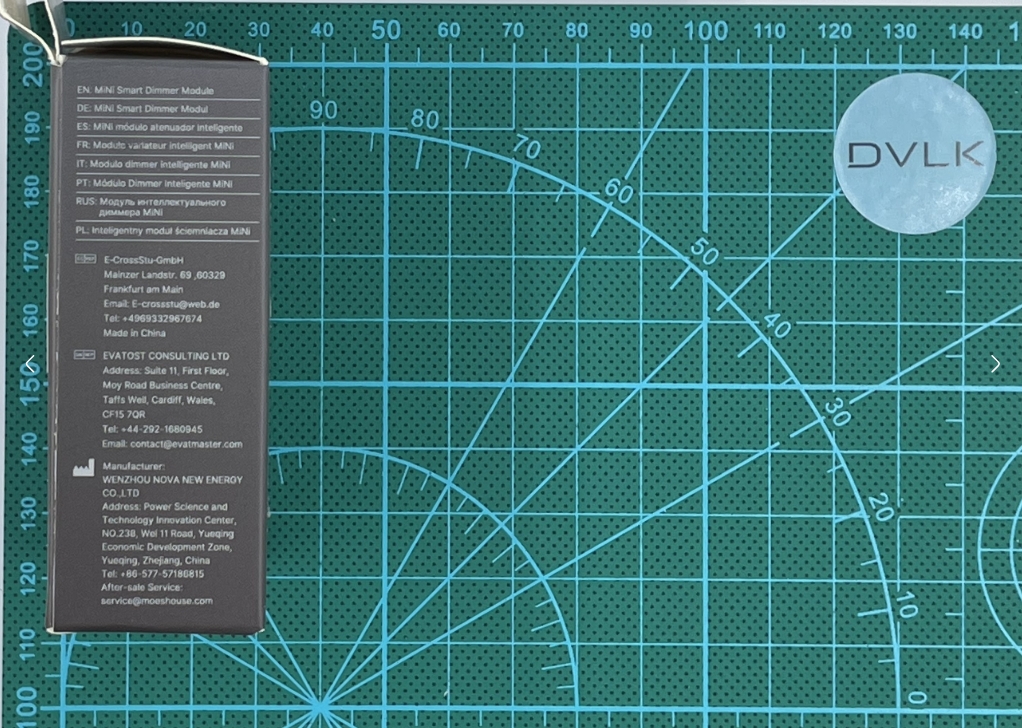

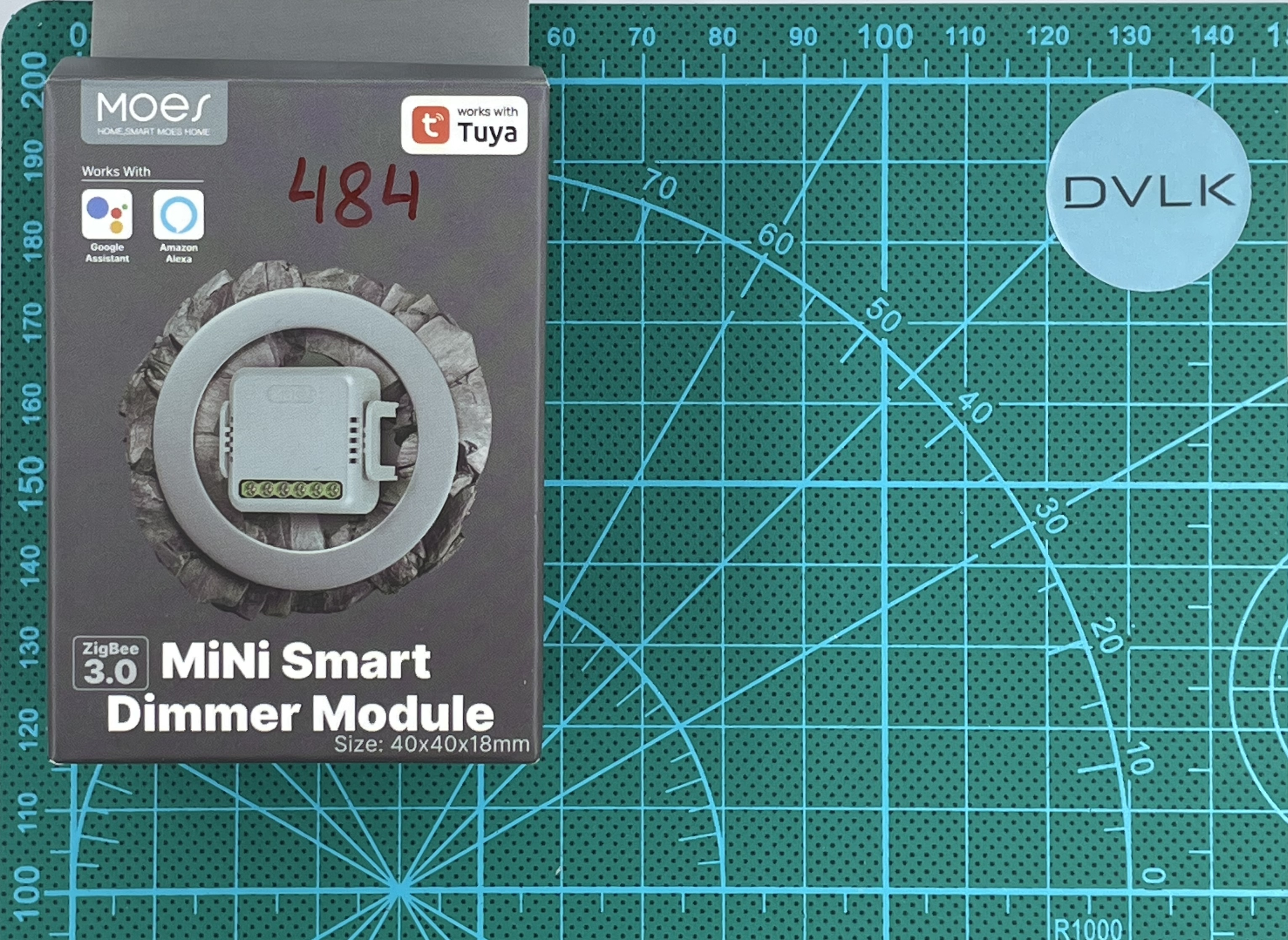

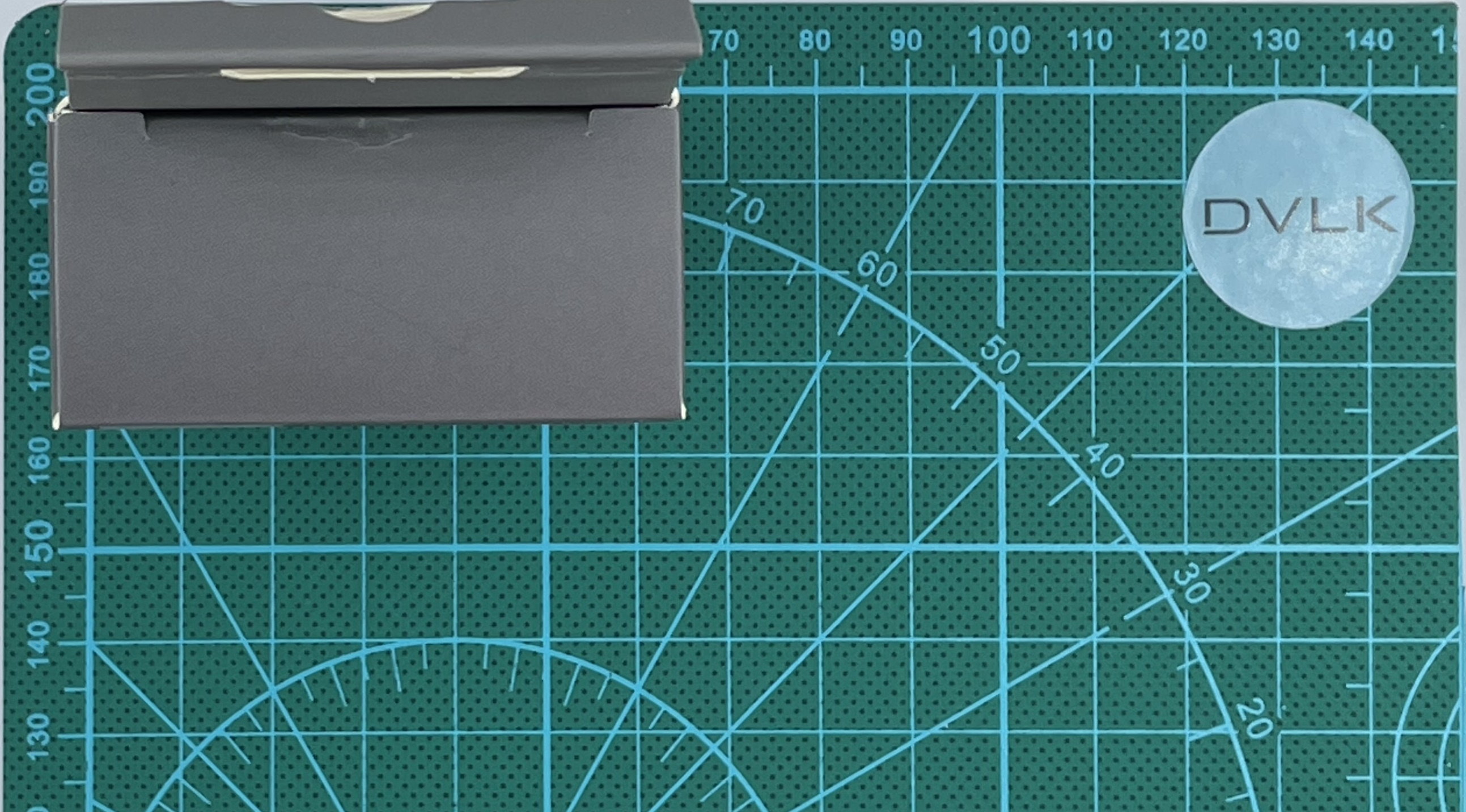

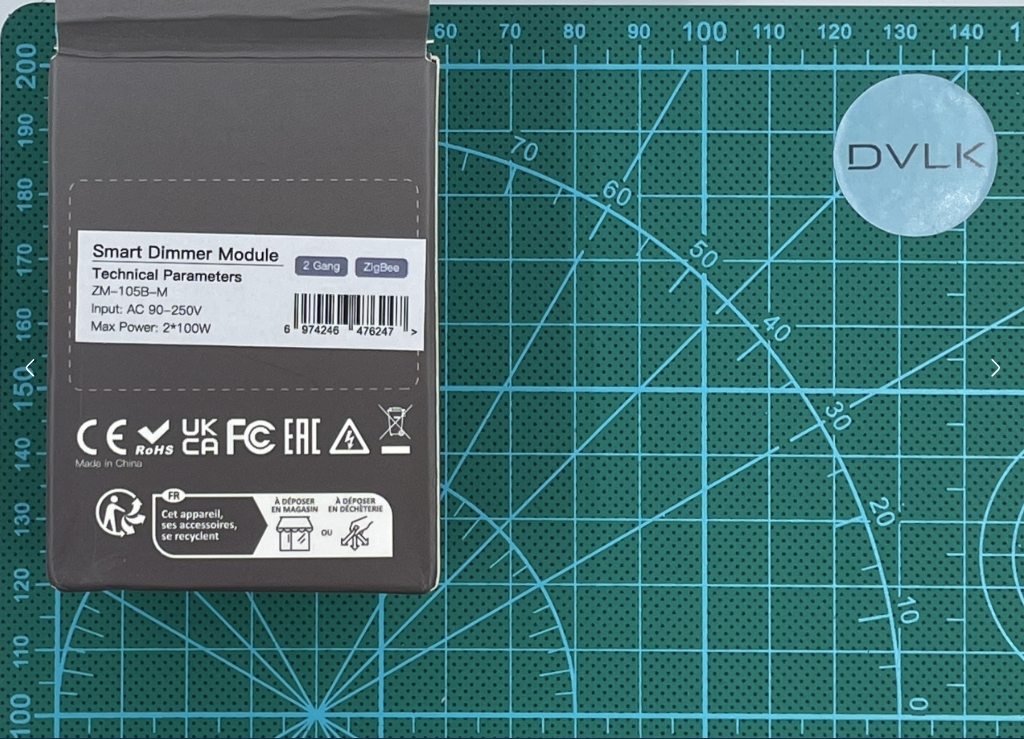

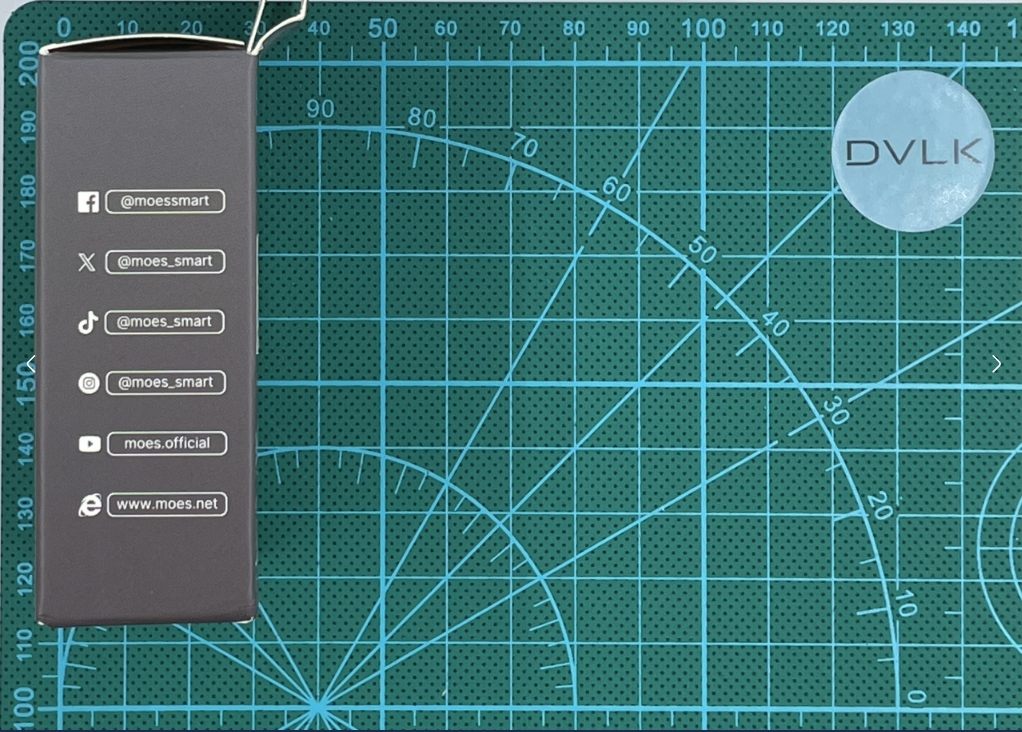

Дополнительные фото устройстваФото коробки

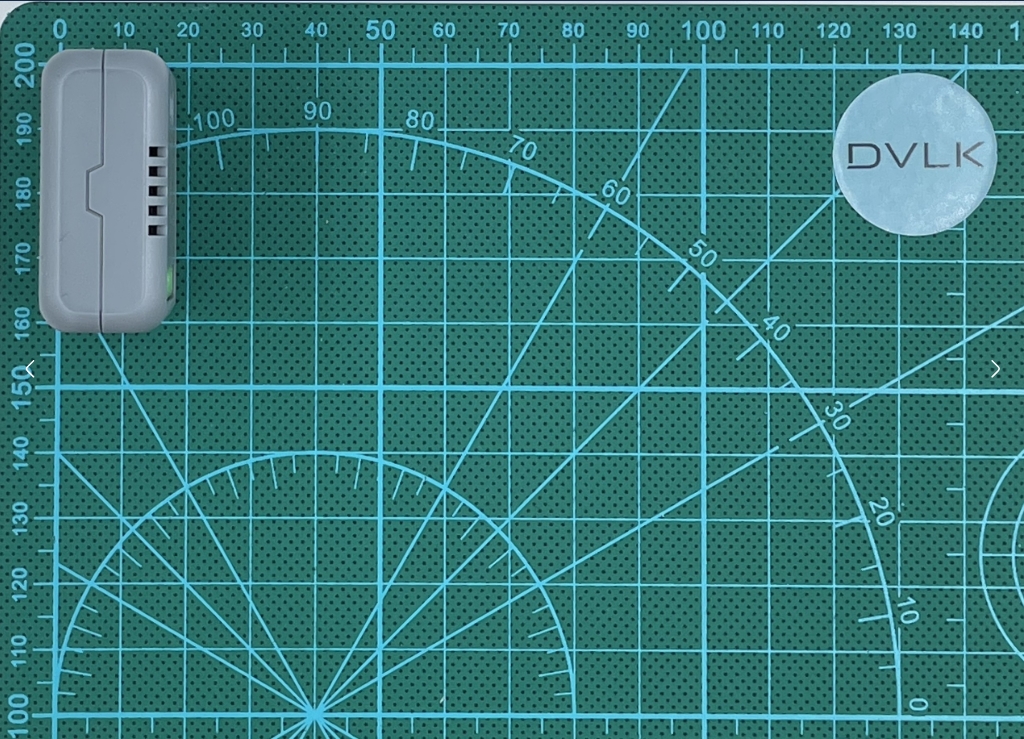

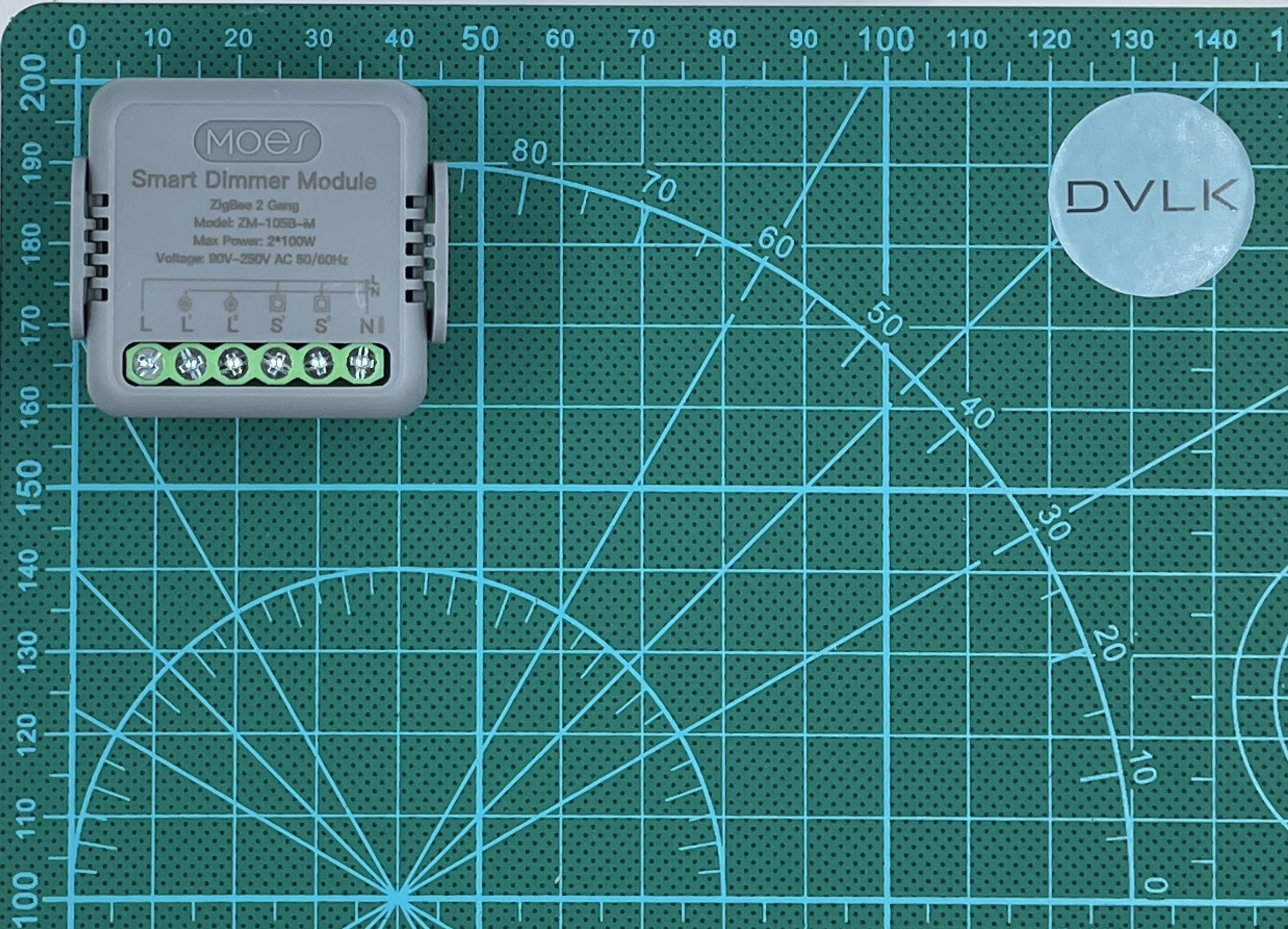

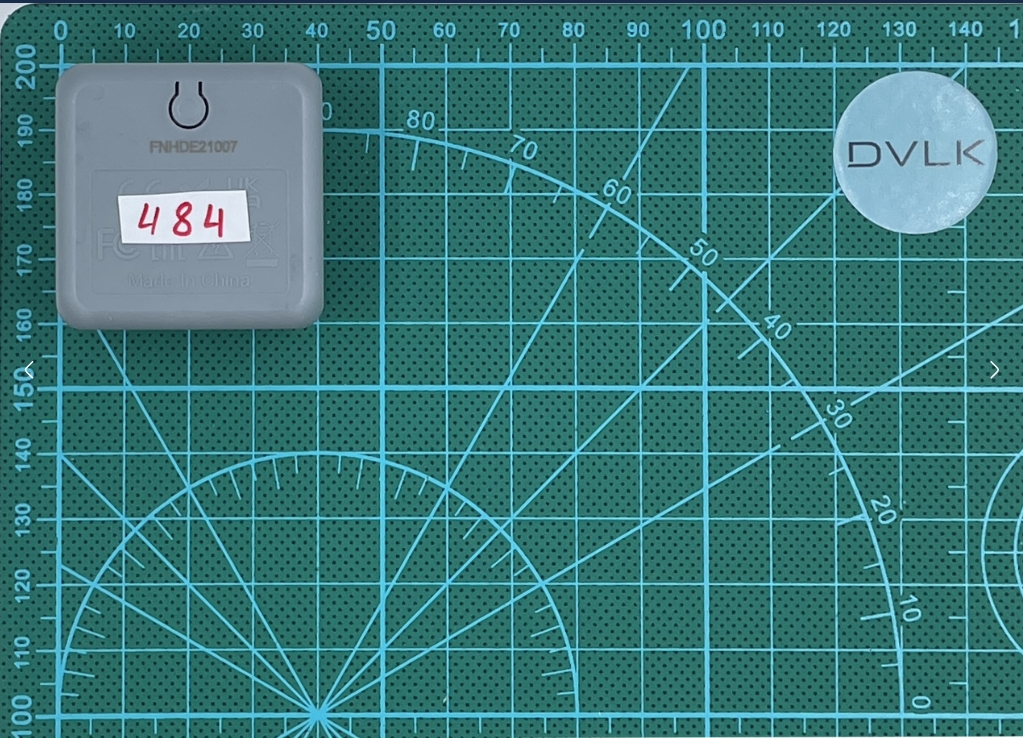

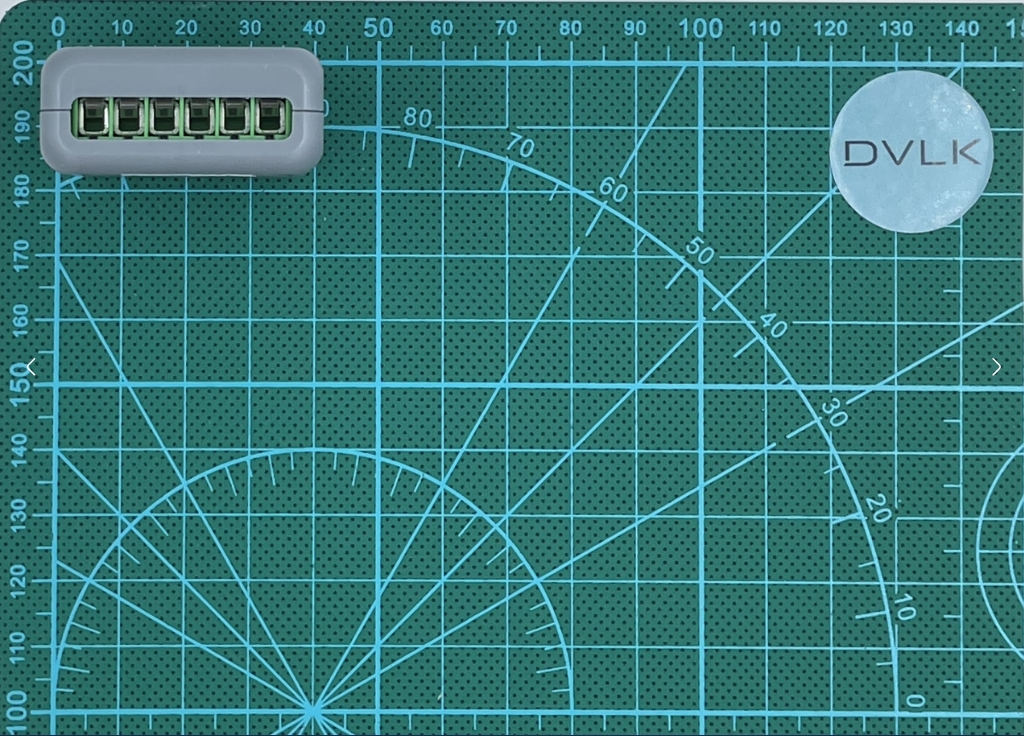

Дополнительные фото устройстваФото устройства

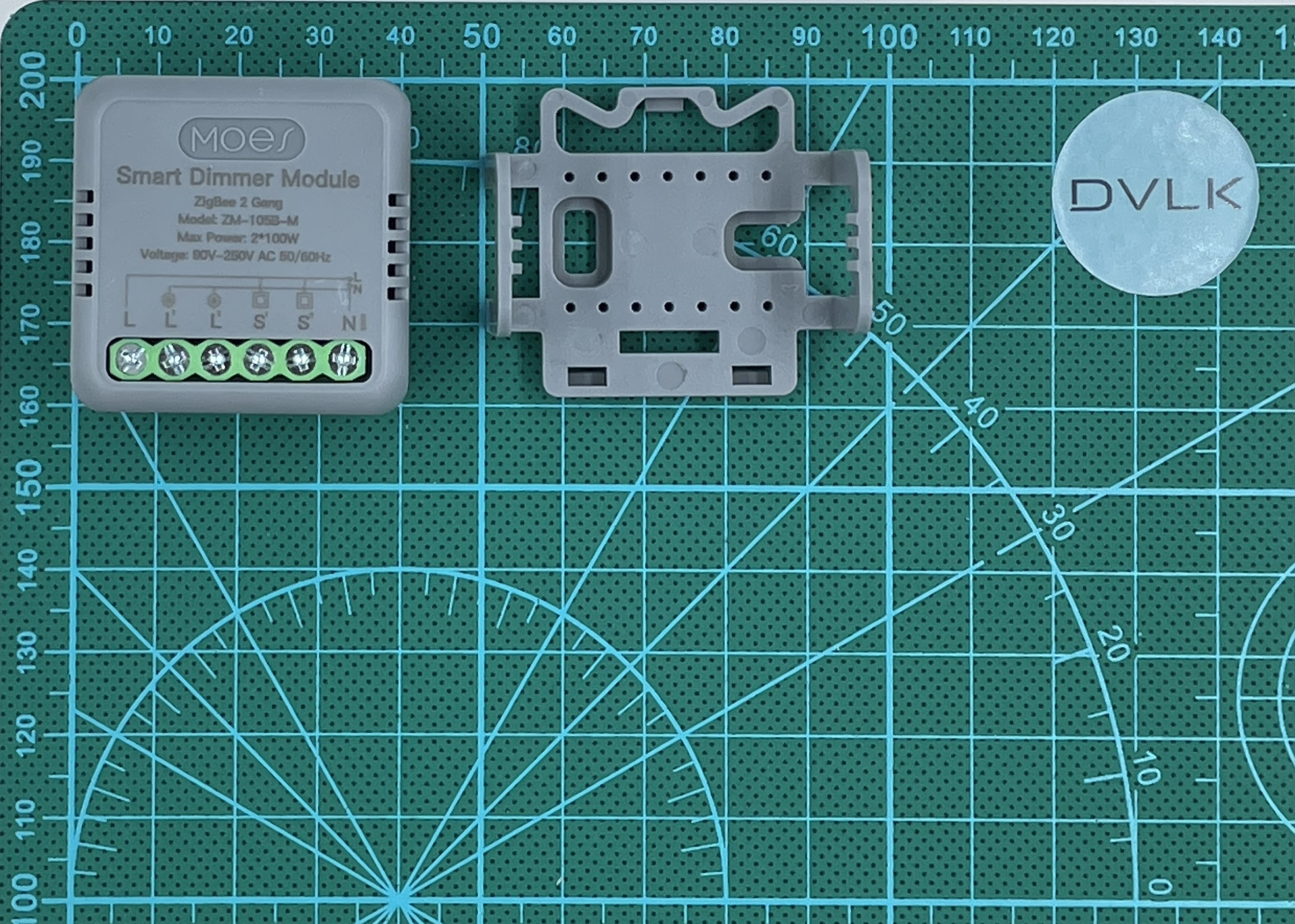

Дополнительные фото устройстваКрепеж

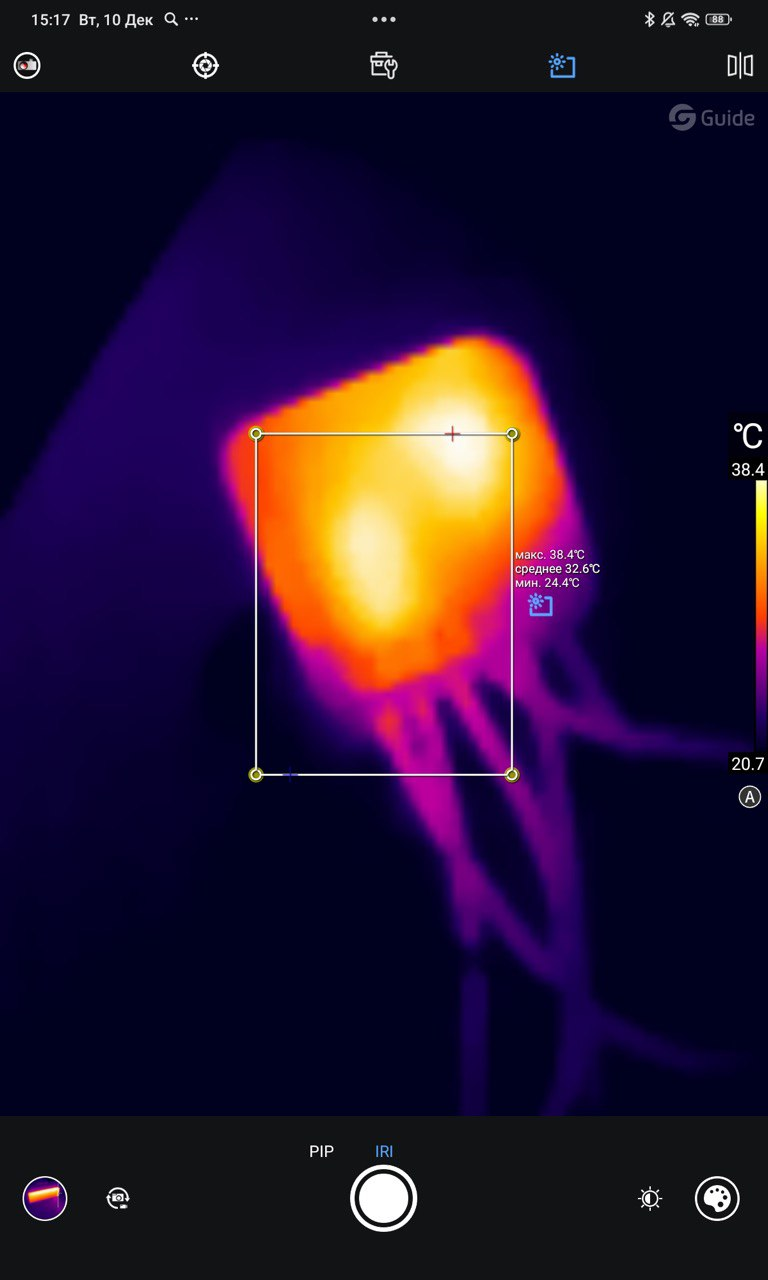

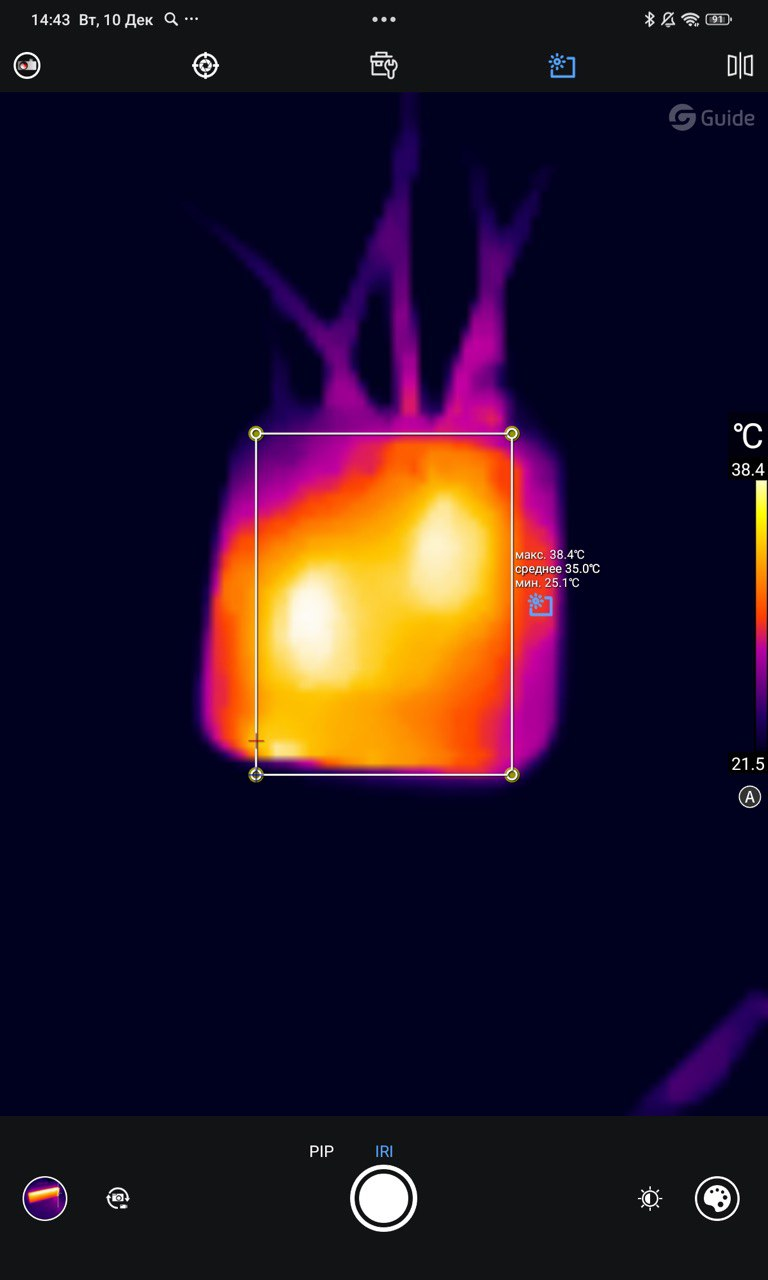

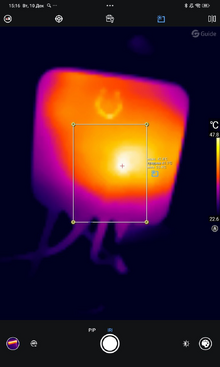

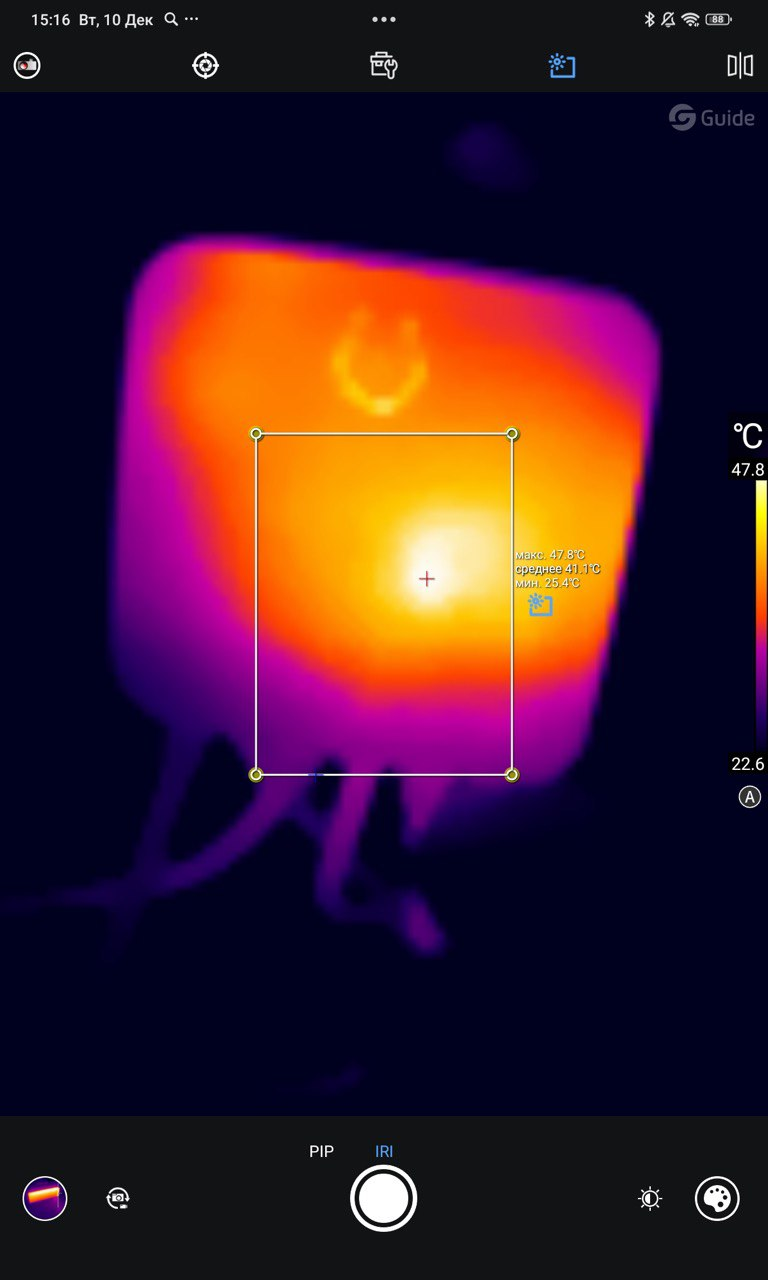

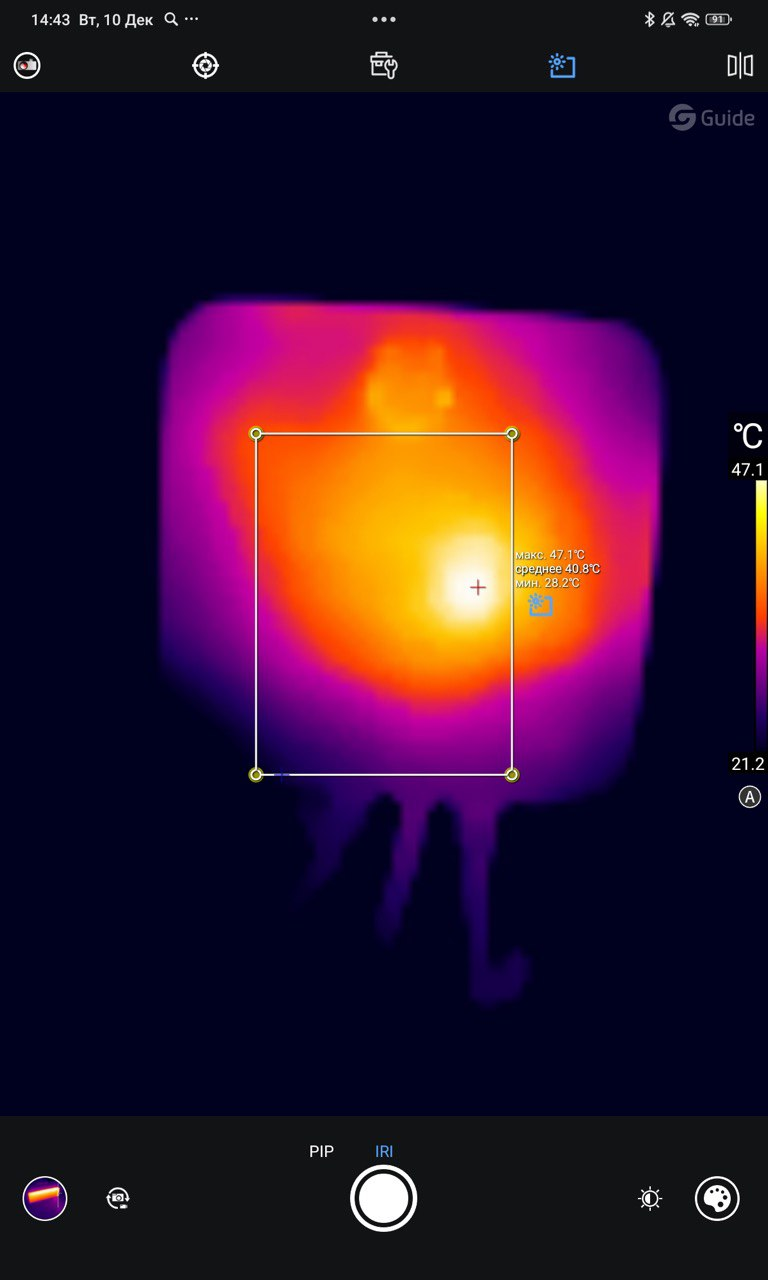

Дополнительные фото устройстваТепловизор

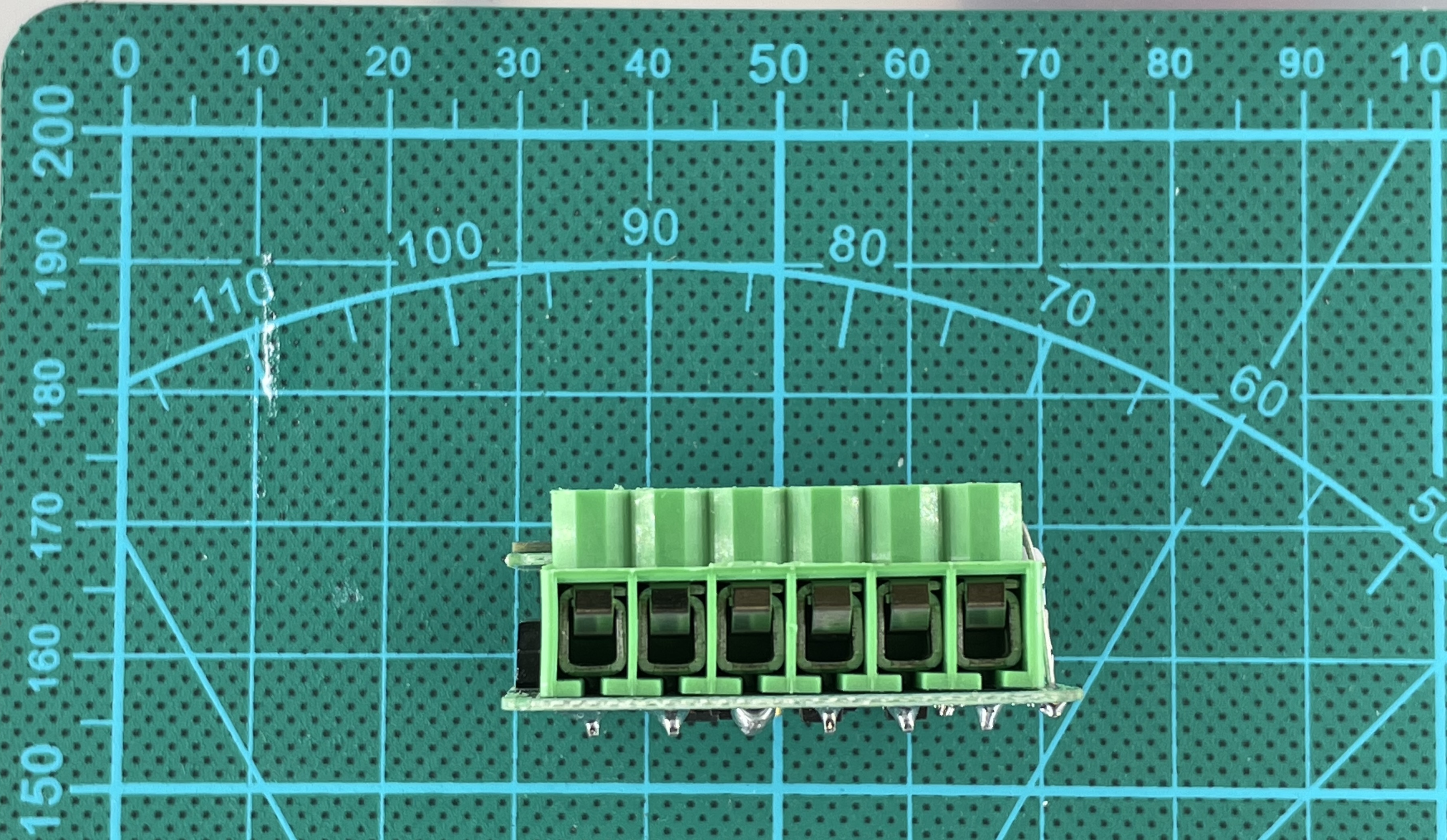

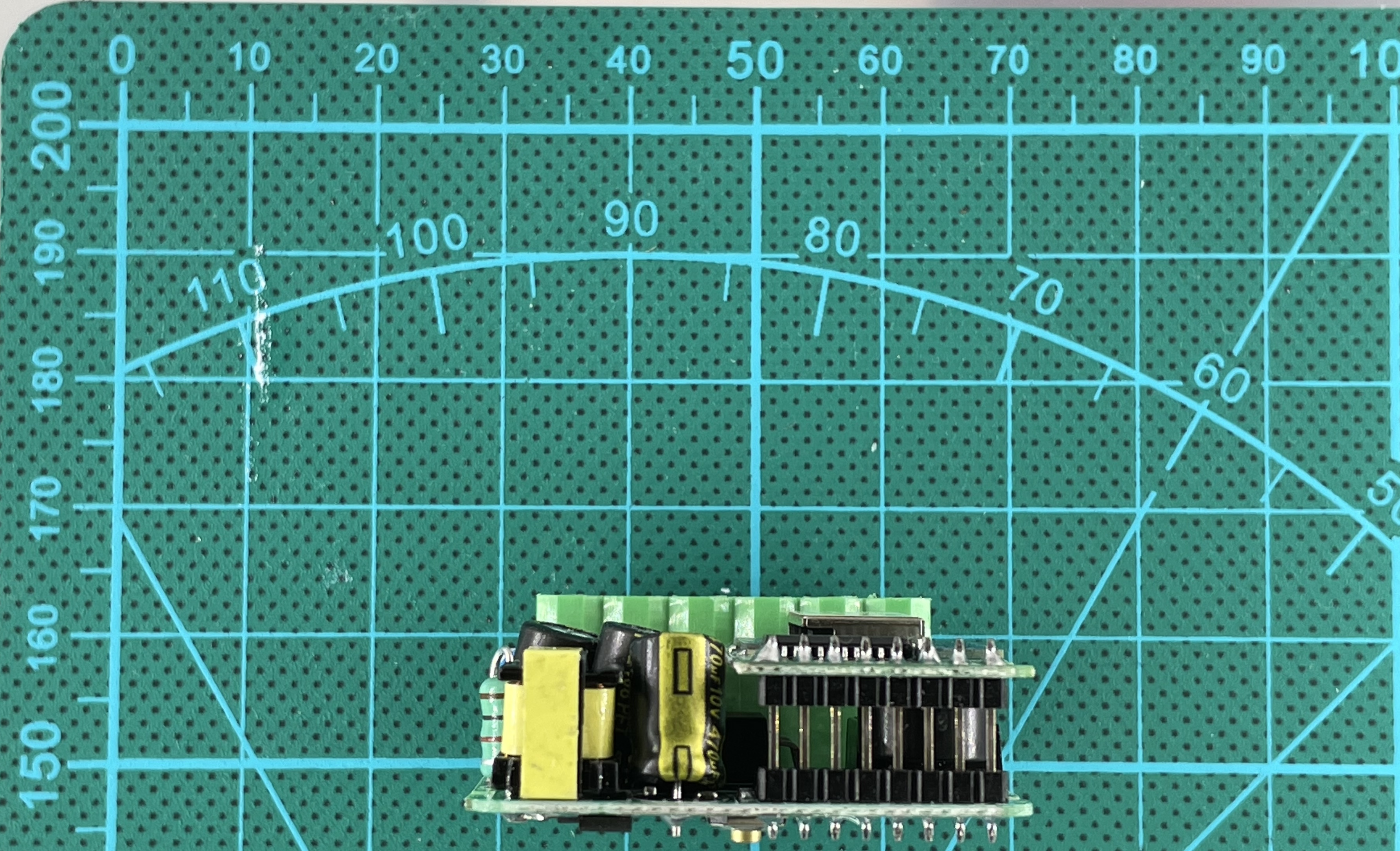

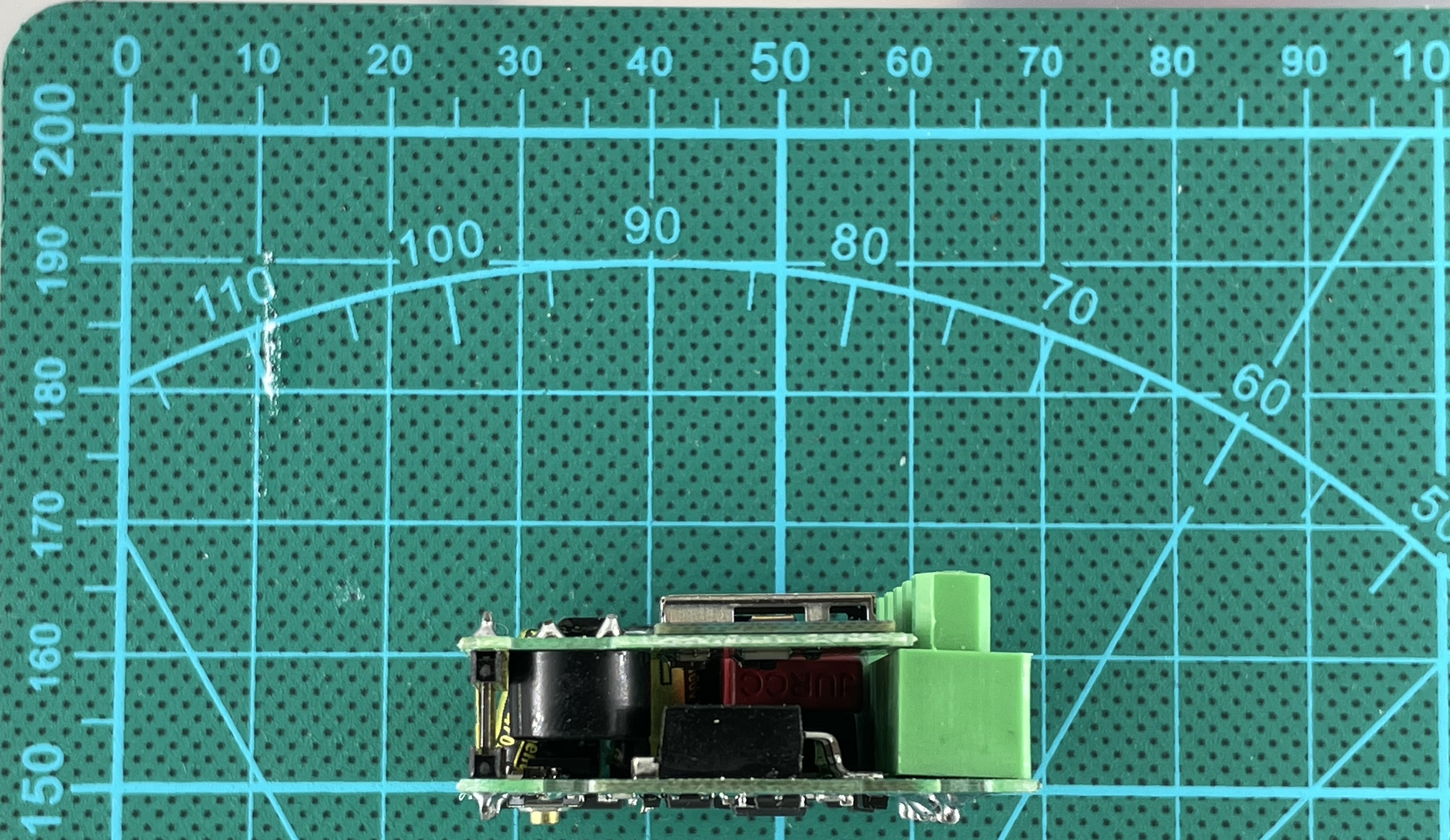

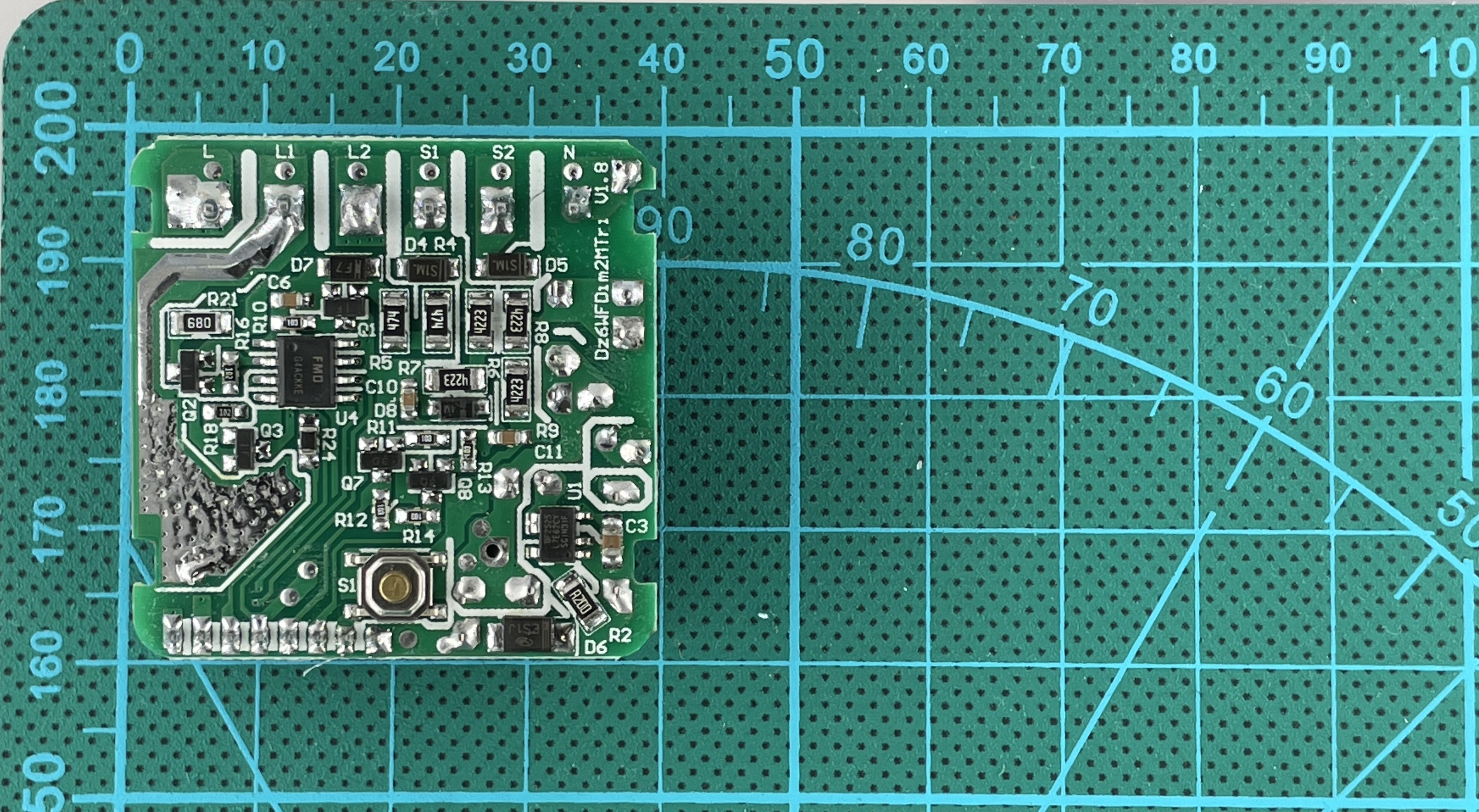

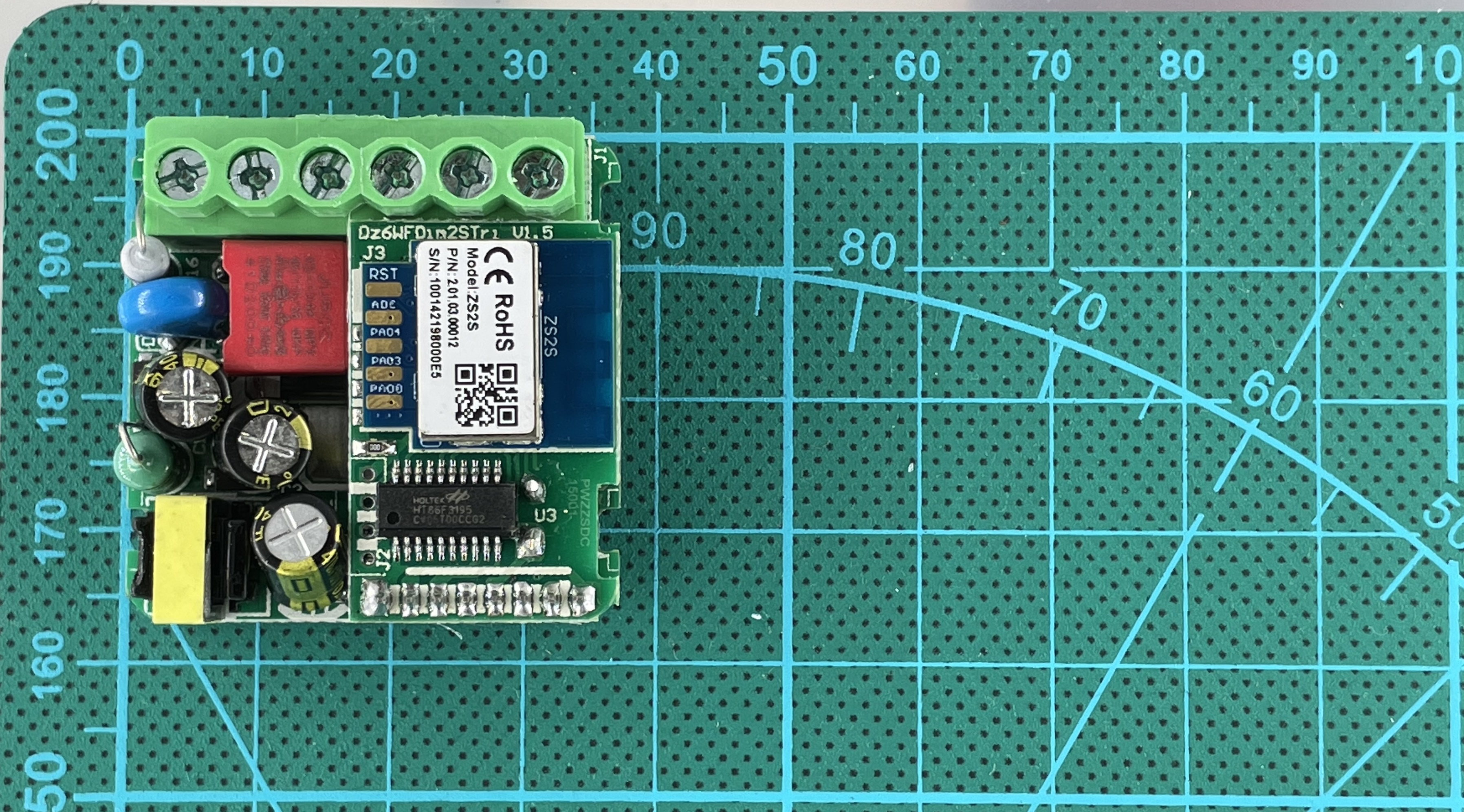

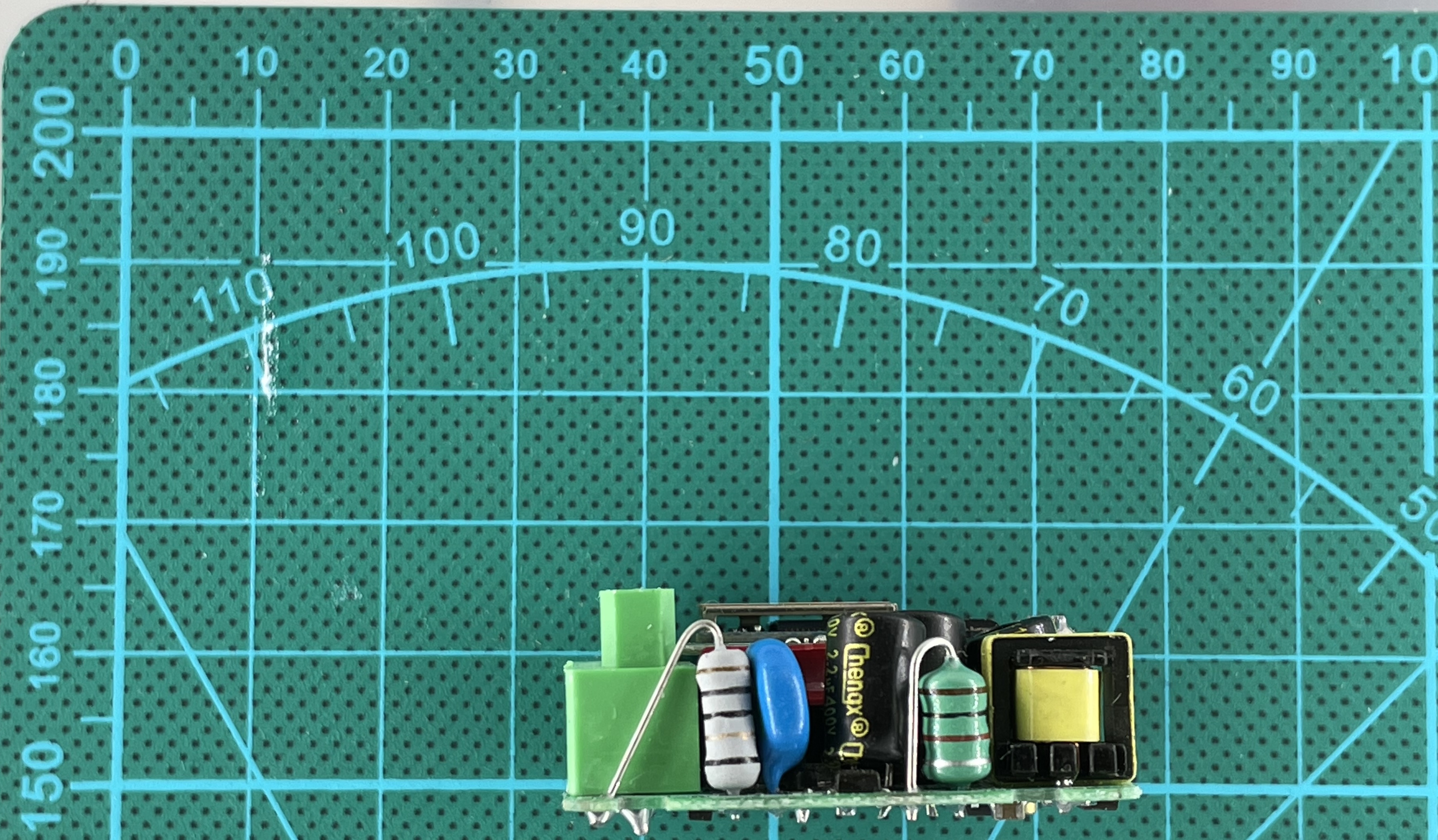

Дополнительные фото устройстваВнутренности устройства

Результаты тестирования

Шаг	Описание действия/процедуры	Оценка	Комментарии
1	Комплектация изделия на соответствие заявленному комплекту поставки.	10
2	Общий вид изделия, качество сборки, качество материалов	10
3	Соответствие размеров устройства паспортным данным	9.5	По паспорту: 404018 мм 384422 мм По факту: 40,0139,9817,98 мм 37,7644,522,34 мм
4	Соответствие и количество заявленных интерфейсов паспортным значениям	10
5	Корректность и качество работы переключающих механизмов	10
6	Качество изготовления и монтажа электронных компонентов	9.5	не отмыт флюс на 2 контактах
7	Шум при работе	9	Издает очень тихий звук при работе

Функциональное тестирование

Шаг	Описание действия/процедуры	Оценка	Комментарии
1	Проверка защиты от КЗ и вообще проверка на защиты Проверка Диммера на писк при мин/ср/макс нагрузки	-
2	Влияние на другие устройства в сети	-
3	Стабильность подключения устройства к сети	10
4	Корректность работы световой индикации	-	Световая индикация отсутствует, вместо нее звуковая, работает исправно
5	Удобство и функциональность базового ПО контроллеров	10	Можно на каждом канале выбрать тип лампочки, нижнюю и верхнюю границу яркости, регулировать яркость, настраивать индикации, выбирать состояние после обесточивания
6	Удобство и функциональность стороннего ПО контроллеров	8	Функционал частично соответствует, но НЕТ настройки индикации и выбора состояния после обесточивания
7	Время восстановления работоспособности после восстановления питания	10	1-2 секунды
8	Тип подключаемого устройства Тип выключателя	Нельзя выбрать	Тип выключателя - без фиксации

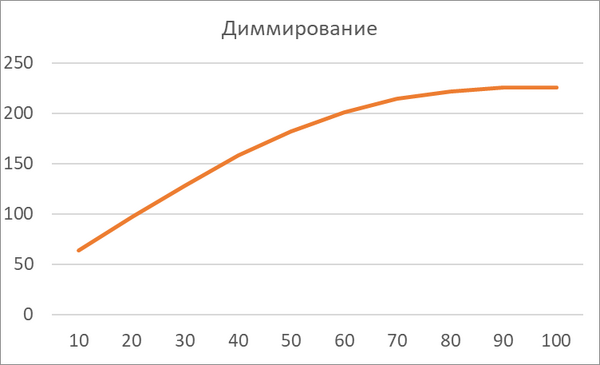

9	Плавность диммирования	9	График диммирования по 10 точкам
10	Стабильность работы при минимальном заявленном напряжении	10
11	Стабильность работы при максимальном заявленном напряжении	10
12	Частота ШИМ (для диммеров работающих на постоянном напряжении)	-
13	Скорость диммирования 0-100 (приложить график T-V, снятый с осциллографа)	7	Примерно 7 секунд
14	Шаг диммирования в %	10	1%
15	Возможность задать в настройках скорость диммирования	-	нет возможности
16	Выбор фронт полуволны для срезания при диммировании (для диммеров работающих на переменном напряжении)	-	нет выбора
17	Время реагирования на команды (с использованием осциллографа) Оценка — время отклика в миллисекундах: 10 — меньше 150 9 — 150-210 8 — 210-270 7 — 270-330 6 — 330-390 5 — 390-450 4 — 450-510 3 — 510-570 2 — 570-630 1 — 630-700 0 — больше 700	6.5	300мс WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) 290мс LAN (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) 410мс Выключатель (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа)

Нагрузочное тестирование

Шаг	Описание действия/процедуры	Оценка	Комментарии
1	Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой	10	Нагрелся до 47 градусов
2	Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой	10	4 лампы feron lb-130 30Вт (120Вт, по 60 на канал)
3	Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - медленный (0-100 за 15 сек), по 5 раз	8	Работает с: Navigator N0322 10 Вт Rexant 604-075 9,5 Вт В случае с лампой Navigator N0322 все диммирование визуально проходит очень быстро, примерно в диапазоне от 0 до 40-50%, у лампы Rexant 604-075 немного лучше
4	Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - быстрый (0-100 за 1 сек) 5 раз	9	Работает с: Navigator N0322 10 Вт Rexant 604-075 9,5 Вт
5	Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд. Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом "догоняет" или пропускает?	7	Устройство пропускает команды, если не успевает их отработать
6	Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз	10	По 1 лампе Navigator 60 Вт на канал Лампы не успевали разгораться до полной мощности за 2 секунды, однако диммер отработал исправно. В случае если период увеличить примерно до 6-8 секунд, все отрабатывает без проблем
7	Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз	10	По 1 лампе Navigator 95 Вт на канал Лампы не успевали разгораться до полной мощности за 2 секунды, однако диммер отработал исправно. В случае если период увеличить примерно до 6-8 секунд, все отрабатывает без проблем
8	Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз	10	По 2 лампы Navigator 60 Вт на канал Лампы не успевали разгораться до полной мощности за 2 секунды, однако диммер отработал исправно. В случае если период увеличить примерно до 6-8 секунд, все отрабатывает без проблем
9	Стресс-тест (период 2с) с нагрузкой 75% LED - 100 раз	10	4 лампы Фаралай A70 (100Вт, по 50 на канал)
10	Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз	10	4 лампы feron lb-130 30Вт (120Вт, по 60 на канал)
11	Стресс-тест (период 2с) с LED нагрузкой 120% - 100 раз	10	6 ламп Фаралай A70 (150Вт, по 75 на канал)
12	Стресс-тест с максимально допустимой резистивной нагрузкой (1 час)	10	Нагрелся до 47 градусов с одной стороны, до 38 с другой
13	Тест на выносливость (период 1 с) - 10 00 раз	9	Navigator N0322 за 1 секунду он никак не успевал, поставил 2, чтобы лампочка разгоралась. если увеличивать далее, вплоть до 6 секунд - все работает исправно
14	Совместимость с LED лампами	7	Работает с: Navigator N0322 10 Вт Rexant 604-075 9,5 Вт Aqara ZNLDP12LM 8,5 Вт Ledron Smart-LF101WF2-6W-E-G1 6 Вт Ledron Smart-LF331WF2-5W-E-G1 5 Вт MOES ZB-TDA9-RCW-E27-MS 9 Вт Gledopto GL-B-003P 7 Вт Не работает с: IKEA ТРОДФРИ 11 Вт Gledopto GL-B-004P 7 Вт Zemismart XLD-ZGA19 6 Вт MIBOXER FUT105ZR 12 Вт Примечания: лампочки начинают светиться в среднем начиная с уровня яркости с 1-15% яркости, однако примерно начиная с 50% и далее на глаз уже не видно изменений. У некоторых есть мерцание на малом уровне яркости
15	Выходной сигнал на канале при 10% яркости с нагрузкой 95W	10
16	Выходной сигнал на канале при 50% яркости с нагрузкой 95W	10
17	Выходной сигнал на канале при 100% яркости с нагрузкой 95W	10
18	Температура устройства после получаса при максимальной резистивной паспортной нагрузке	10	Нагрелся до 47 градусов с одной стороны, до 38 с другой
19	Замер пропускаемого тока (с указанием в мА) в выключенном состоянии (Для устройств без 0 линии)	-

Заключение

Рейтинг для использования с резистивной нагрузкой - 7.5, с LED - 8.5. Диммер относительно линейно диммирует, держит заявленную нагрузку хорошо, не перегревается, может пропускать команды, если они подаются слишком быстро. Имеет не очень быстрый отклик. При использовании тестовых лампочек, они начинают светиться в среднем начиная с 1-15%. Издает еле слышимый звук при работе.
