Moes Zigbee Диммер 220В 300Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Тип устройстваДиммер
Рейтинг устройстваРейтинг для использования с резистивной нагрузкой - 7, с LED - 8.
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, функционал полностью соответствует Tuya
Заключение/заметки/примечанияДиммирует с шагом 4% (от физической вращающейся кнопки). Можно выбрать тип лампочки, задать диапазон диммирования. При вращении чувствуются щелчки, не издает посторонних звуков. Сама кнопка имеет небольшой люфт, нажатие четкое.
Производитель устройстваMOES
Модель и линейка устройстваWS-SY-EURD-WH-MS (EDM-12BB-EU)
Максимальная общая нагрузка300Вт
Максимальная нагрузка на 1 канал300Вт
Минимальная нагрузка на 1 канал-
Количество каналов1
Наличие управления по RFнет
Наличие и тип управления через проводную кнопкунет
Диапазон рабочих температур и влажности-10~45 °C, <90%
Способ монтажав подрозетник
Наличие нуляС нулевой линией
Поведение и потребление в случае отсутствия N - как влияет и ведёт себя с диммируемыми LED лампочками минимальной паспортной мощностиНулевая линия обязательна
Габариты паспортные86*86*53,5 мм
Рабочее напряжение220В
Артикул устройства и ссылка на сайт производителяmoeshouse
Режим сопряжения и сбросаЗажать кнопку на 5 секунд
Поведение при обесточиванииВыключается
Роль в Zigbee сетиРоутер
ЭкосистемаTuya
Степень защитыIP20
Интеграция со SprutZigbee
Каталог Sprut-
Биндинг-
Шаблон для Sprut-
Где купитьaliexpress
Стоимость в $$28
Номер на складеDVLK0144
Номер коробки23
Информация об устройстве (SprutHub)Aps Flags: 0
Frequency Bands: [FREQ_2400_MHZ]
Server Capabilities: []
Buffer Size: 82
Incoming Transfer Size: 82
Logical Type: Router
Mac Capabilities: [FULL_FUNCTION_DEVICE, MAINS_POWER, RECEIVER_ON_WHEN_IDLE]
Manufacturer Code: 0x1002 (4098)
Out Going Transfer Size: 82
Stack Compliance: 22
Frequency Bands: [FREQ_2400_MHZ]
Server Capabilities: []
Buffer Size: 82
Incoming Transfer Size: 82
Logical Type: Router
Mac Capabilities: [FULL_FUNCTION_DEVICE, MAINS_POWER, RECEIVER_ON_WHEN_IDLE]
Manufacturer Code: 0x1002 (4098)
Out Going Transfer Size: 82
Stack Compliance: 22
Оригинальная документация из комплекта устройстваДокументацияОшибка создания миниатюры: Файл с размерами больше 12,5 Мпикс

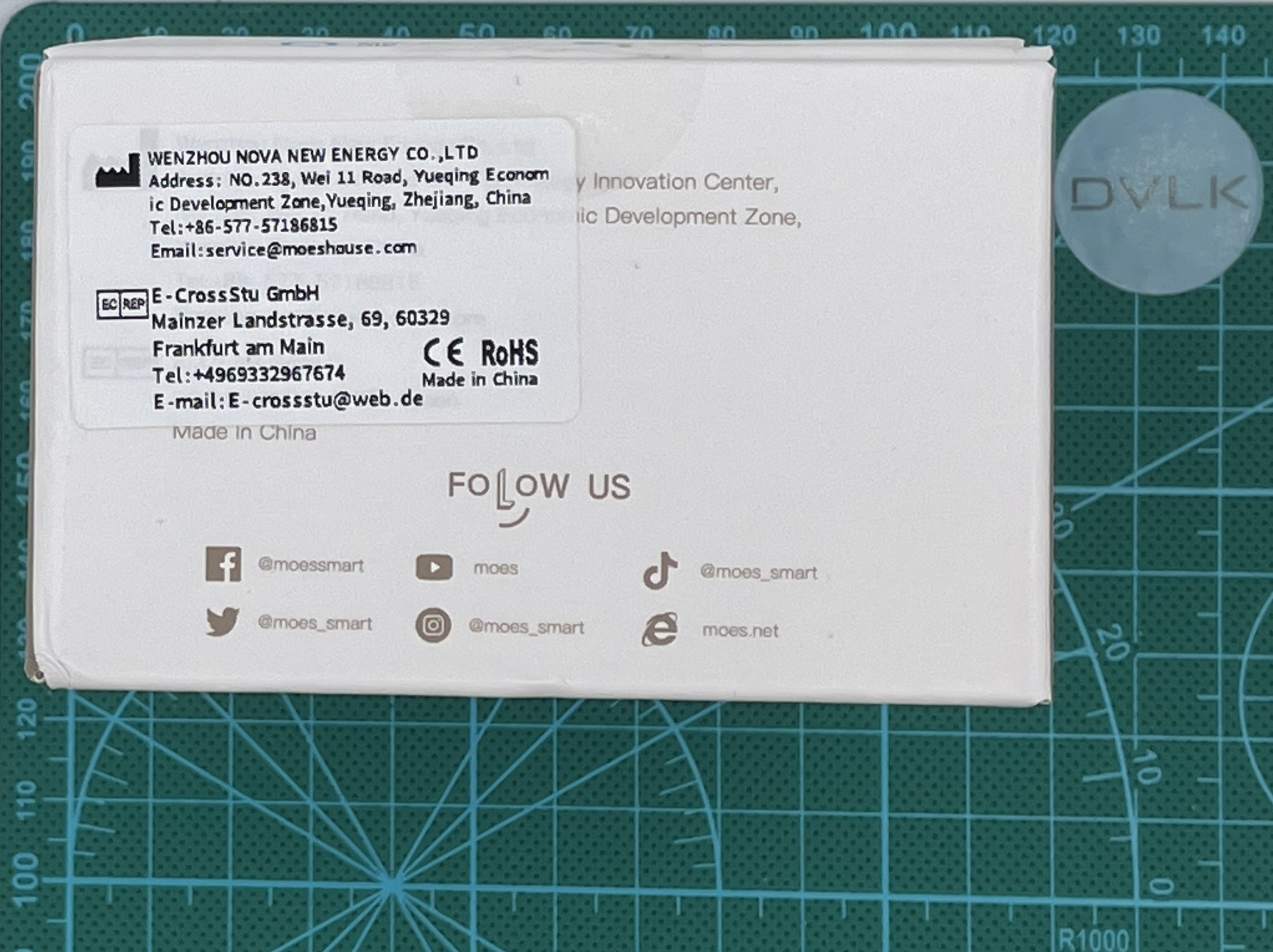

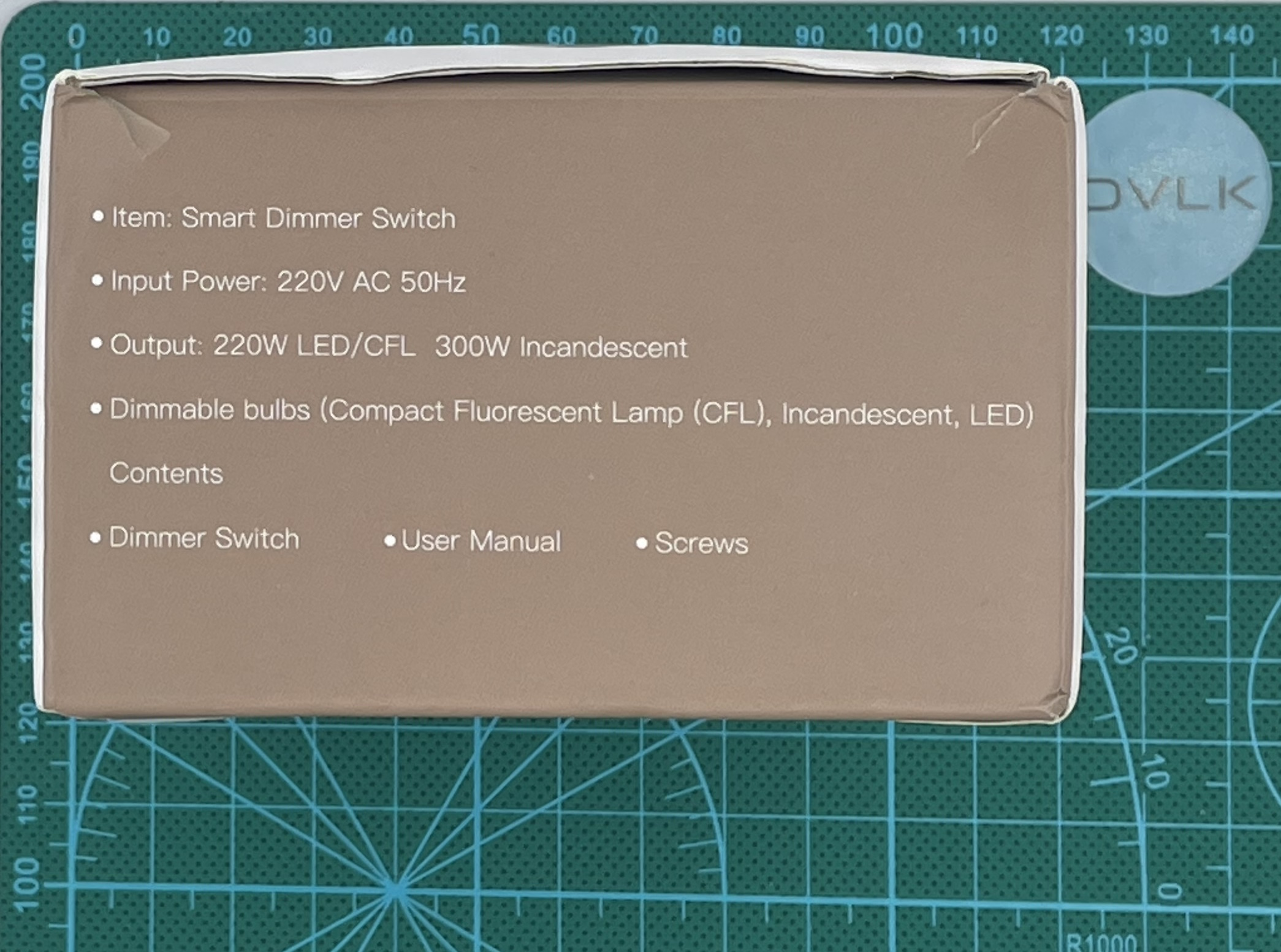

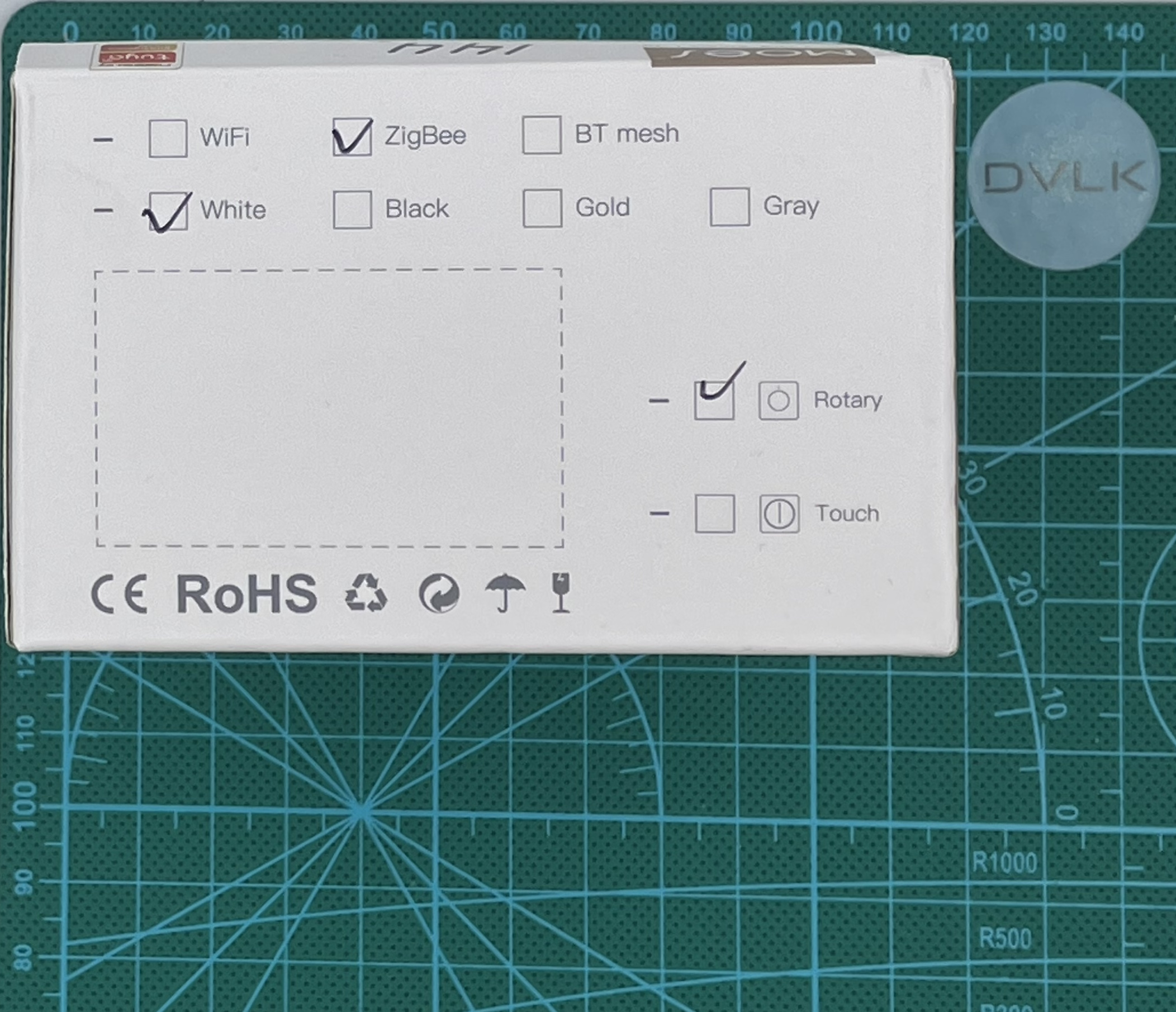

Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

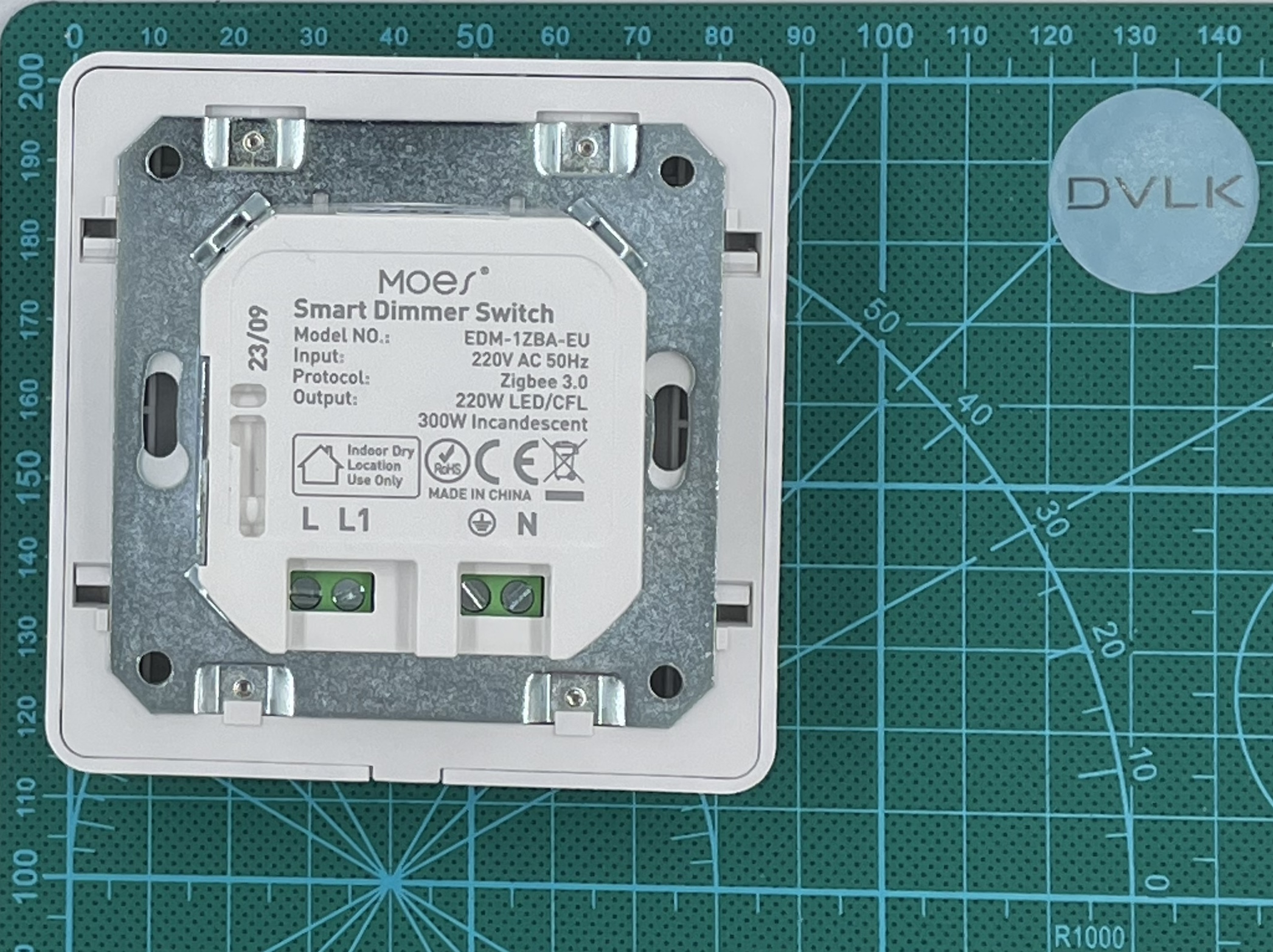

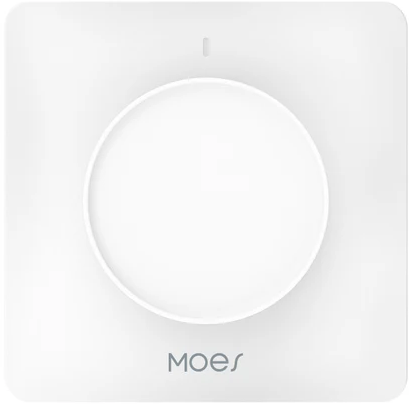

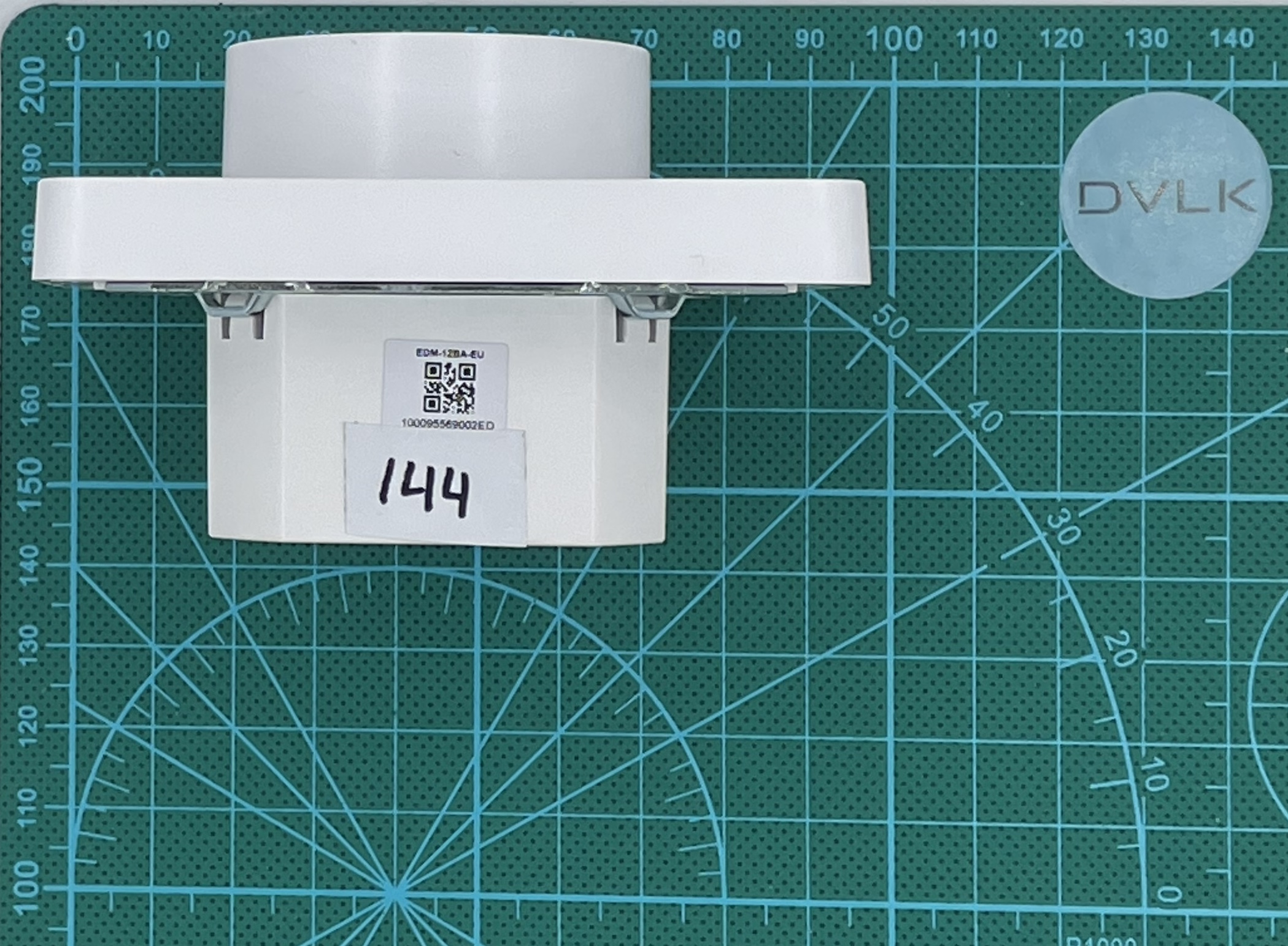

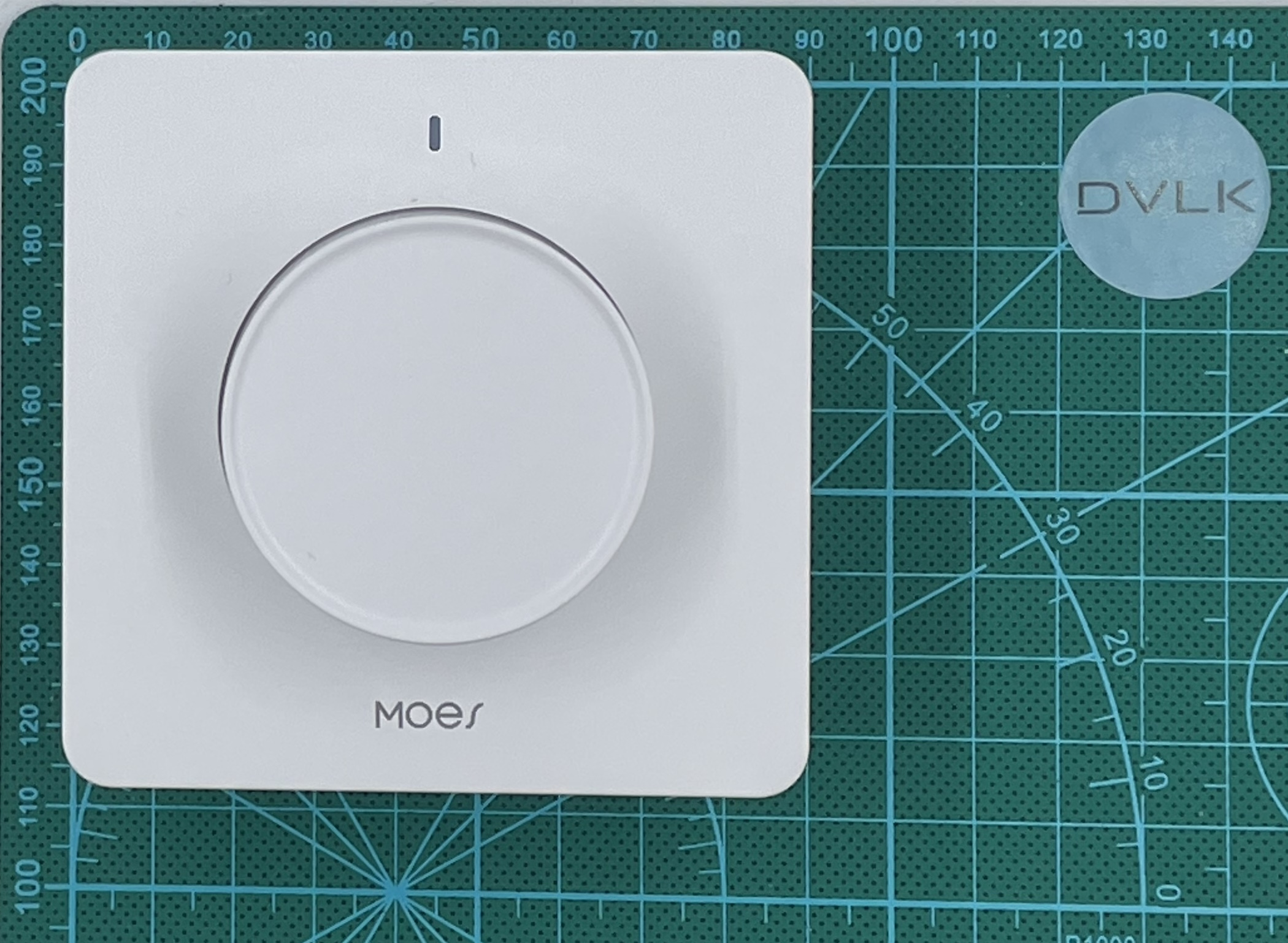

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства

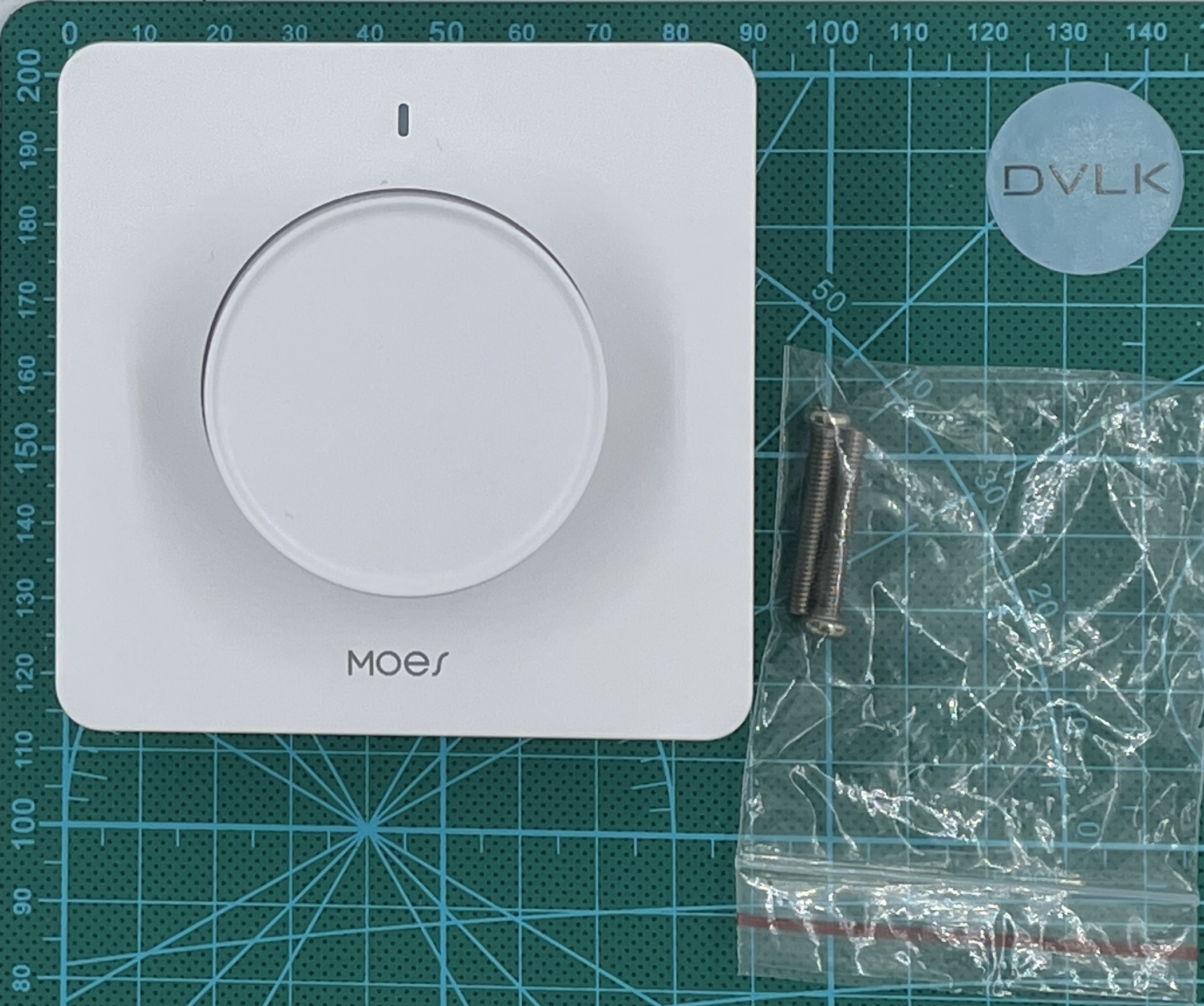

Дополнительные фото устройстваКрепеж
Дополнительные фото устройстваТепловизор

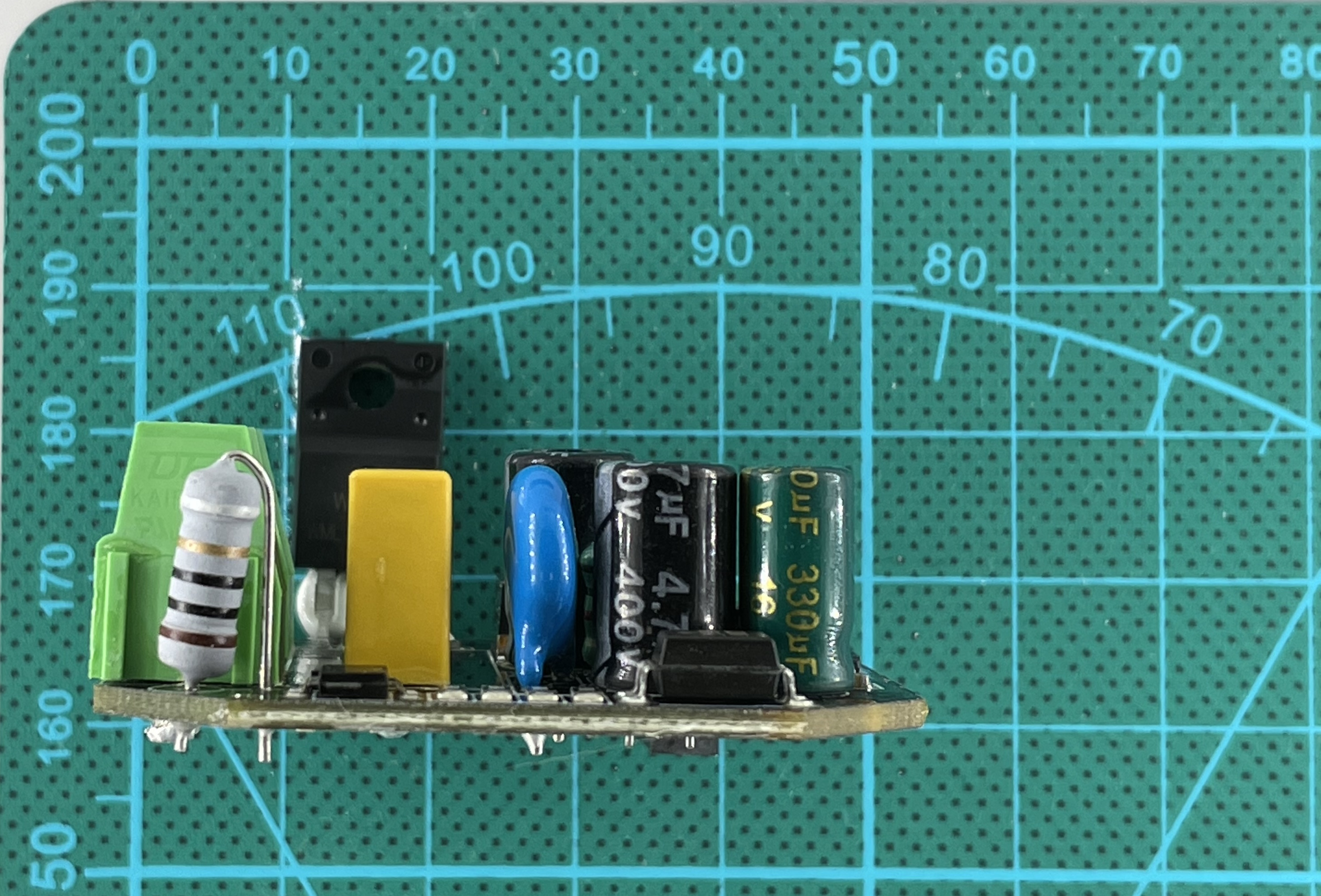

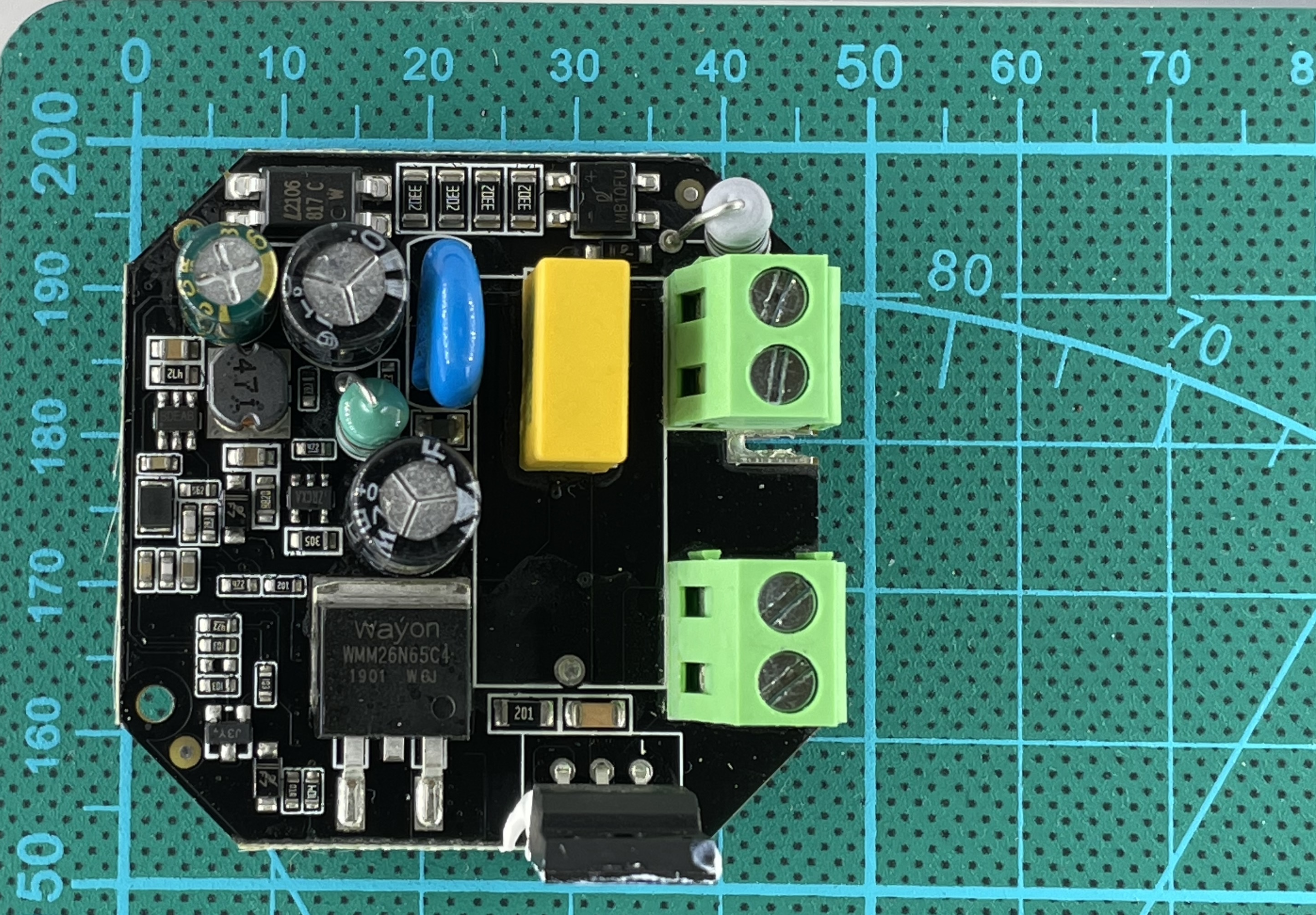

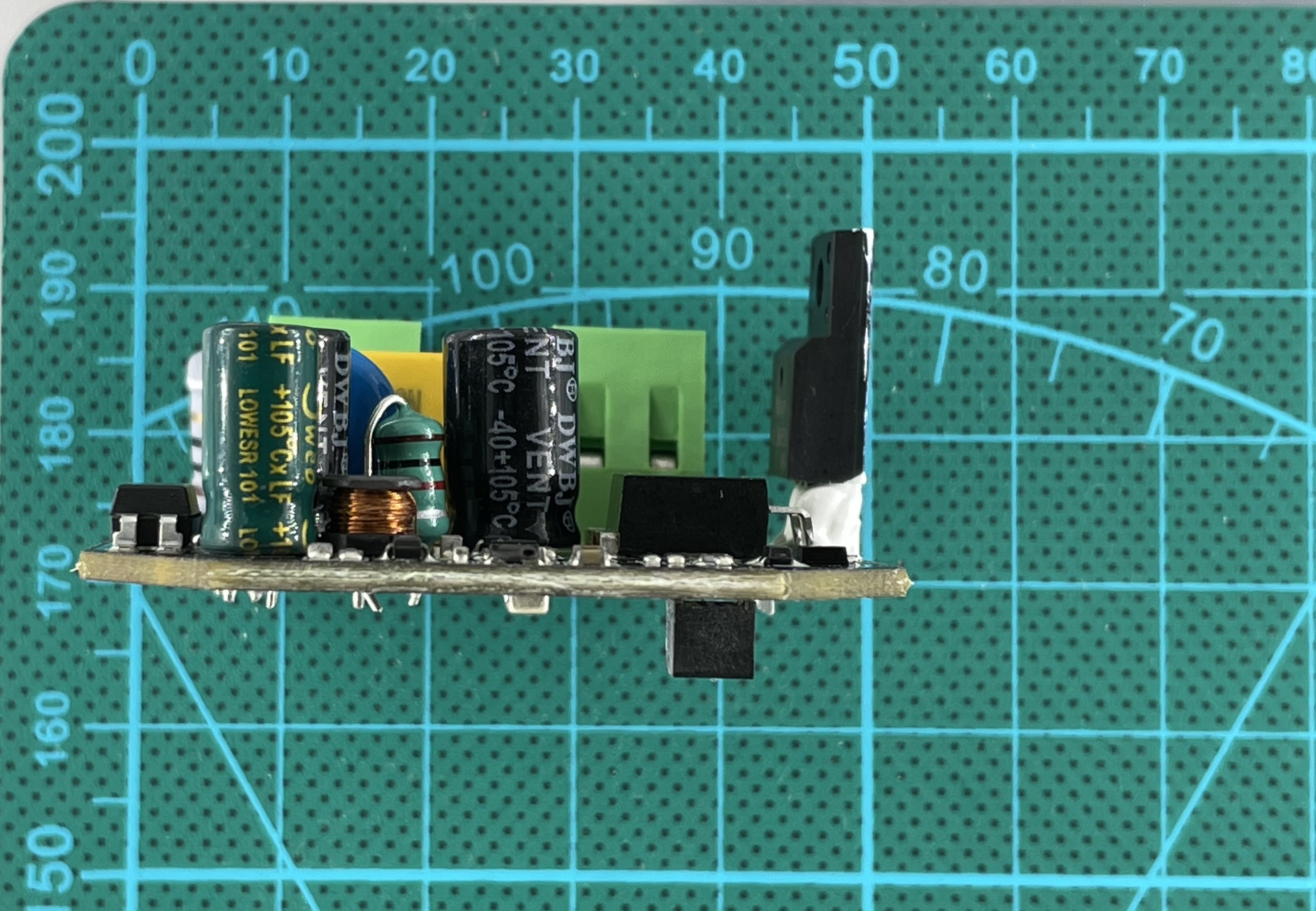

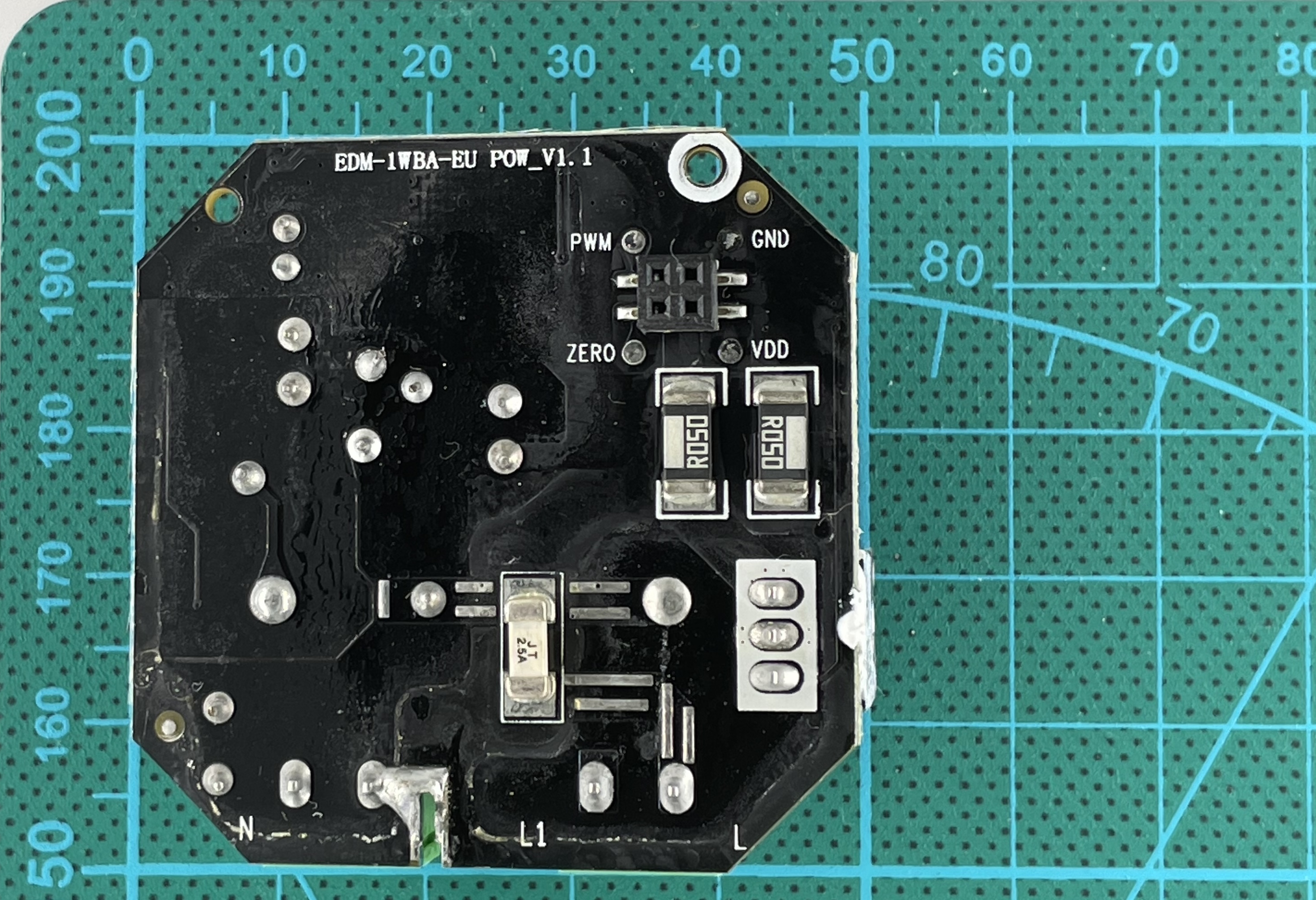

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Результаты тестирования
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3 | Соответствие размеров устройства паспортным данным | 9.5 | По паспорту: 86*86*53,5 мм По факту: 85,75*85,7*54,5 мм |
| 4 | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 5 | Корректность и качество работы переключающих механизмов | 10 | |
| 6 | Качество изготовления и монтажа электронных компонентов | 9 | не отмыт флюс |
| 7 | Шум при работе | 8 | LED: Звук при работе есть, слышен только вплотную к диммеру Резистивная нагрузка: более громкий звук, чем у LED нагрузки на любом уровне яркости, кроме 0 и 100%. В зависимости от нагрузки незначительно увеличивается громкость |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1.1 | Проверка защиты от КЗ и вообще проверка на защиты | - | |
| 1.2 | Проверка Диммера на писк при мин/ср/макс нагрузки | 8 | LED: Звук при работе есть, слышен только вплотную к диммеру Резистивная нагрузка: более громкий звук, чем у LED нагрузки на любом уровне яркости, кроме 0 и 100%. В зависимости от нагрузки незначительно увеличивается громкость |
| 2 | Влияние на другие устройства в сети | - | |
| 3 | Стабильность подключения устройства к сети | 10 | |
| 4 | Корректность работы световой индикации | 10 | |
| 5 | Удобство и функциональность базового ПО контроллеров | 10 | Можно выбрать тип лампочки, нижнюю границу яркости, регулировать яркость, настраивать индикации (в настройках индикации подписи не соответствуют реальности, но индикация настраивается) |
| 6 | Удобство и функциональность стороннего ПО контроллеров | 9 | Функционал соответствует базовому ПО за исключением настройки индикации |
| 7 | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды |
| 8 | Тип подключаемого устройства Тип выключателя |
Нельзя выбрать | |

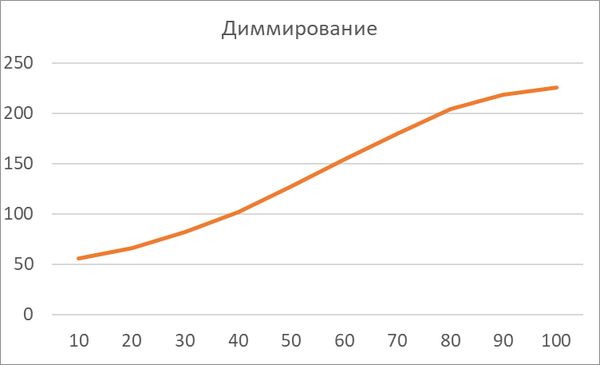

| 9 | Плавность диммирования | 9 | График диммирования по 10 точкам
|
| 10 | Стабильность работы при минимальном заявленном напряжении | 10 | Как такового заявленного минимального нет, при 100 работает |
| 11 | Стабильность работы при максимальном заявленном напряжении | 10 | Как такового заявленного максимального нет, при 240 работает |
| 12 | Частота ШИМ (для диммеров работающих на постоянном напряжении) | - | |
| 13 | Скорость диммирования 0-100 (приложить график T-V, снятый с осциллографа) | 10 | примерно 2 секунды |
| 14 | Шаг диммирования в % | 10 | 1% |
| 15 | Возможность задать в настройках скорость диммирования | - | |
| 16 | Выбор фронт полуволны для срезания при диммировании (для диммеров работающих на переменном напряжении) | - | |
| 17 | Время реагирования на команды (с использованием осциллографа) Оценка — время отклика в миллисекундах: 10 — меньше 150 9 — 150-210 8 — 210-270 7 — 270-330 6 — 330-390 5 — 390-450 4 — 450-510 3 — 510-570 2 — 570-630 1 — 630-700 0 — больше 700 |
6 | 380мс WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) 340мс LAN (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой | 10 | 3 лампы накаливания Navigator 95Вт |
| 2 | Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой | 10 | с 1 лампой feron lb-65 120Вт и 3 лампами feron lb-130 30Вт (210Вт) |
| 3 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - медленный (0-100 за 15 сек), по 5 раз | 0 | Не работает с лампочками: Navigator N0322 10 Вт Rexant 604-075 9,5 Вт и даже лампа накаливания Navigator 95Вт |
| 4 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - быстрый (0-100 за 1 сек) 5 раз | 10 | Диммирует плавно Navigator N0322 10 Вт Rexant 604-075 9,5 Вт |
| 5 | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд. Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом "догоняет" или пропускает? |
7 | Устройство пропускает команды, если не успевает их отработать |
| 6 | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз | 10 | 2 лампы накаливания Navigator 95Вт и 1 лампа накаливания Navigator 30Вт |
| 7 | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз | 10 | 3 лампы накаливания Navigator 95Вт |
| 8 | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз | 10 | 3 лампы накаливания Navigator 95Вт и 1 лампа накаливания Navigator 60Вт |
| 9 | Стресс-тест (период 2с) с нагрузкой 75% LED - 100 раз | 10 | с 1 лампой feron lb-65 120Вт, одной feron lb-130 30Вт и одной Navigator N0322 10 Вт (160Вт) |
| 10 | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз | 10 | с 1 лампой feron lb-65 120Вт и тремя feron lb-130 30Вт (210Вт) |
| 11 | Стресс-тест (период 2с) с LED нагрузкой 120% - 100 раз | 10 | с 2 лампами feron lb-65 120Вт (240Вт) |
| 12 | Стресс-тест с максимально допустимой резистивной нагрузкой (1 час) | 10 | 3 лампы накаливания Navigator 95Вт, нагрелся до 41 градуса Фото |
| 13 | Тест на выносливость (период 1 с) - 10 00 раз | 10 | с 1 лампой feron lb-65 120Вт и тремя feron lb-130 30Вт (210Вт) |
| 14 | Совместимость с LED лампами | 7 | Работает с: Navigator N0322 10 Вт Rexant 604-075 9,5 Вт Aqara ZNLDP12LM 8,5 Вт Ledron Smart-LF101WF2-6W-E-G1 6 Вт Ledron Smart-LF331WF2-5W-E-G1 5 Вт MOES ZB-TDA9-RCW-E27-MS 9 Вт Gledopto GL-B-003P 7 Вт Не работает с: IKEA ТРОДФРИ 11 Вт Gledopto GL-B-004P 7 Вт Zemismart XLD-ZGA19 6 Вт MIBOXER FUT105ZR 12 Вт Примечания: большинство лампочек начинают светиться в среднем начиная с уровня яркости 20-30% |
| 15 | Выходной сигнал на канале при 10% яркости с нагрузкой 95W | 10 |
|
| 16 | Выходной сигнал на канале при 50% яркости с нагрузкой 95W | 10 |
|
| 17 | Выходной сигнал на канале при 100% яркости с нагрузкой 95W | 9 |
|
| 18 | Температура устройства после получаса при максимальной резистивной паспортной нагрузке | 10 | 3 лампы накаливания Navigator 95Вт. Нагрелся до 41 градуса Фото |
| 19 | Замер пропускаемого тока (с указанием в мА) в выключенном состоянии (Для устройств без 0 линии) | - |
Заключение
Рейтинг для использования с резистивной нагрузкой - 7, с LED - 8. Диммер относительно линейно диммирует, держит заявленную нагрузку хорошо, не перегревается, может пропускать команды, если они подаются слишком быстро. При использовании тестовых лампочек, многие начинают светиться в среднем начиная с уровня яркости 20-30%. Издает слышимый звук при работе с резистивной нагрузкой и почти незаметный при работе с LED нагрузкой. Не смог отработать сценарий плавного повышения и понижения яркости от 1 до 100% за 15 секунд.
