LoraTap ZigBee Реле одноканальное с нулевой линией 220В 15A
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Тип устройстваРеле
Рейтинг устройства-
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваLoraTap
Модель и линейка устройстваRR800ZB
Способ монтажана панель
Наличие нуляДа
Необходимость установки балласта(для устройств без 0)-
Количество каналов реле1
Установка на Din рейкунет
Максимальная нагрузка общая15A
Максимальная нагрузка общая LED-
Максимальная нагрузка на канал15A
Максимальная нагрузка на канал LED-
Диапазон рабочих температур-
Габариты47mm*38mm*23mm
Рабочее напряжение110V-250V, 50/60Hz
Тип подключаемого выключателя-
Тип выключателя в интерфейсе Sprut'a-
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защиты-
Артикул устройства-
Каталог sprut-
Шаблон для sprutРеализован командой Develika
[[:Файл:TS0001_switch_1ch_TZ3000_vlmxp2hd.json|]]Скачать
Интеграция со Sprut-
Где купитьaliexpress.ru
Стоимость11$
Номер на складеDVLK0449
Номер коробки21
Режим сопряжения и сбросаДлительное нажатие кнопки в течение 5 сек
Поведение при обесточиваниивключено/Выключено/ выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Информация об устройстве(SprutHub)
| Aps Flags | 0 |
| Frequency Bands | [FREQ_2400_MHZ] |
| Server Capabilities | [] |
| Buffer Size | 66 |
| Incoming Transfer Size | 66 |
| Logical Type | Router |
| Mac Capabilities | [FULL_FUNCTION_DEVICE, MAINS_POWER, RECEIVER_ON_WHEN_IDLE] |
| Manufacturer Code | 0x1141 (4417) |
| Out Going Transfer Size | 66 |
| Stack Compliance | 21 |

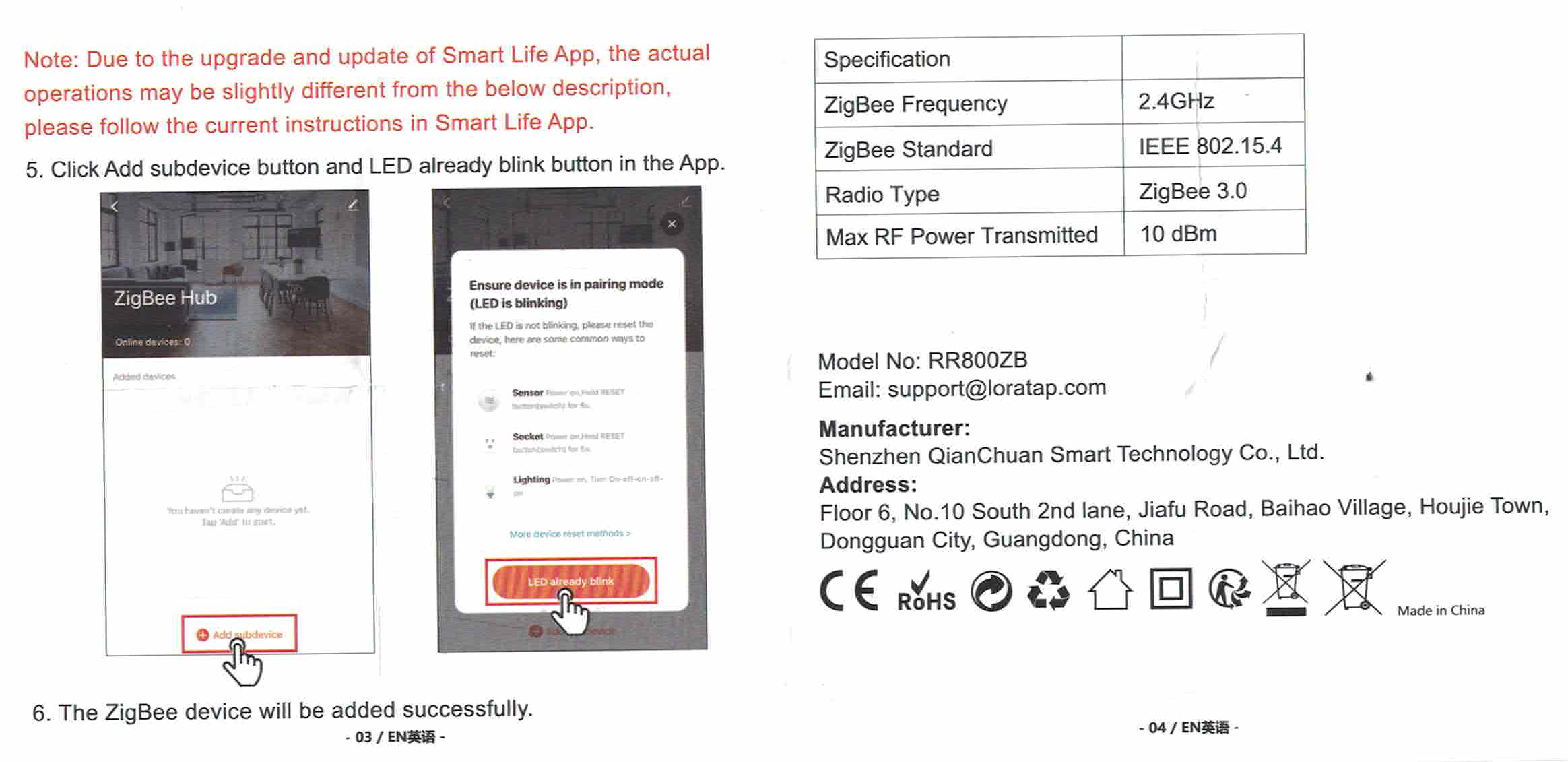

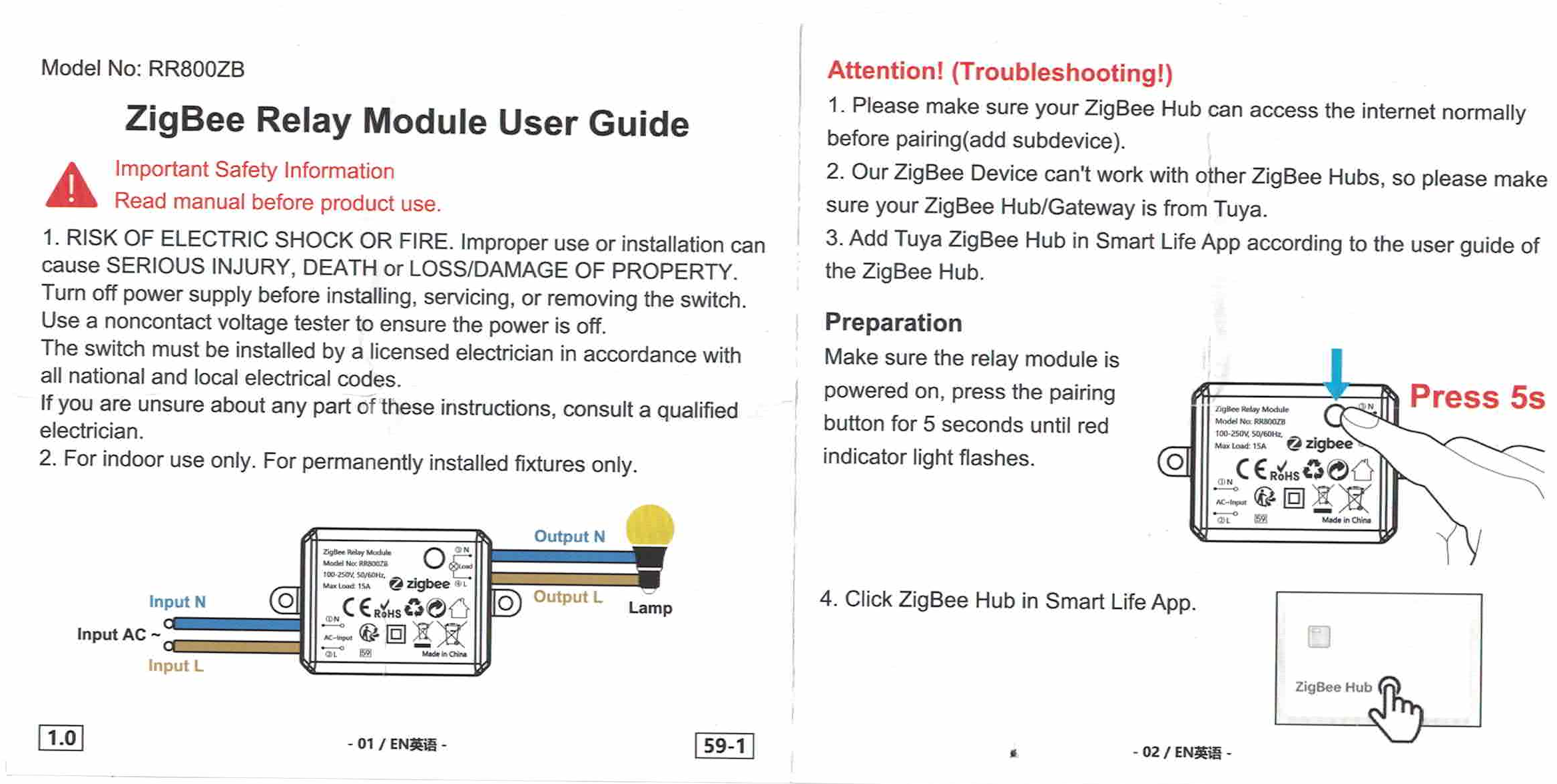

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

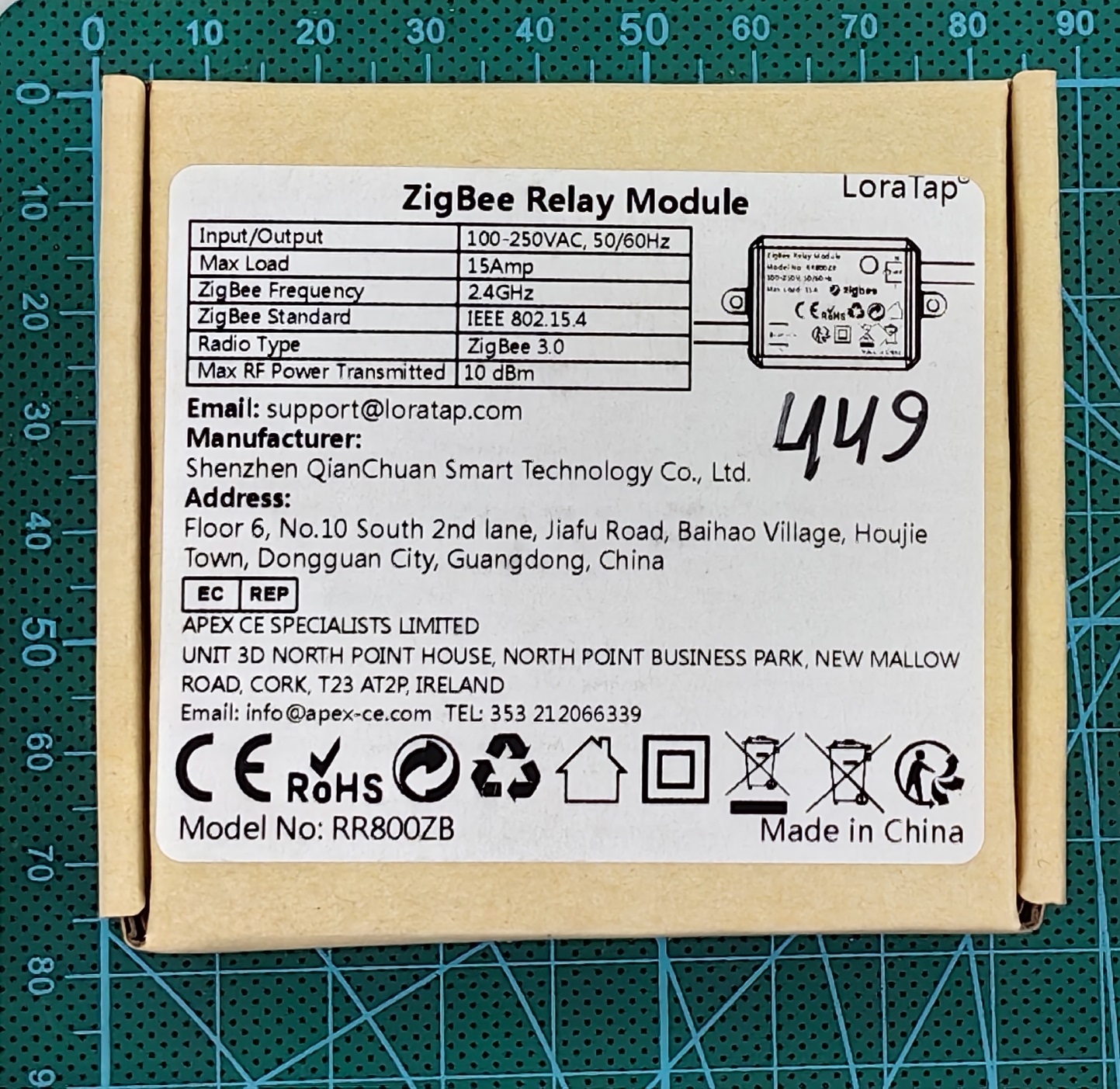

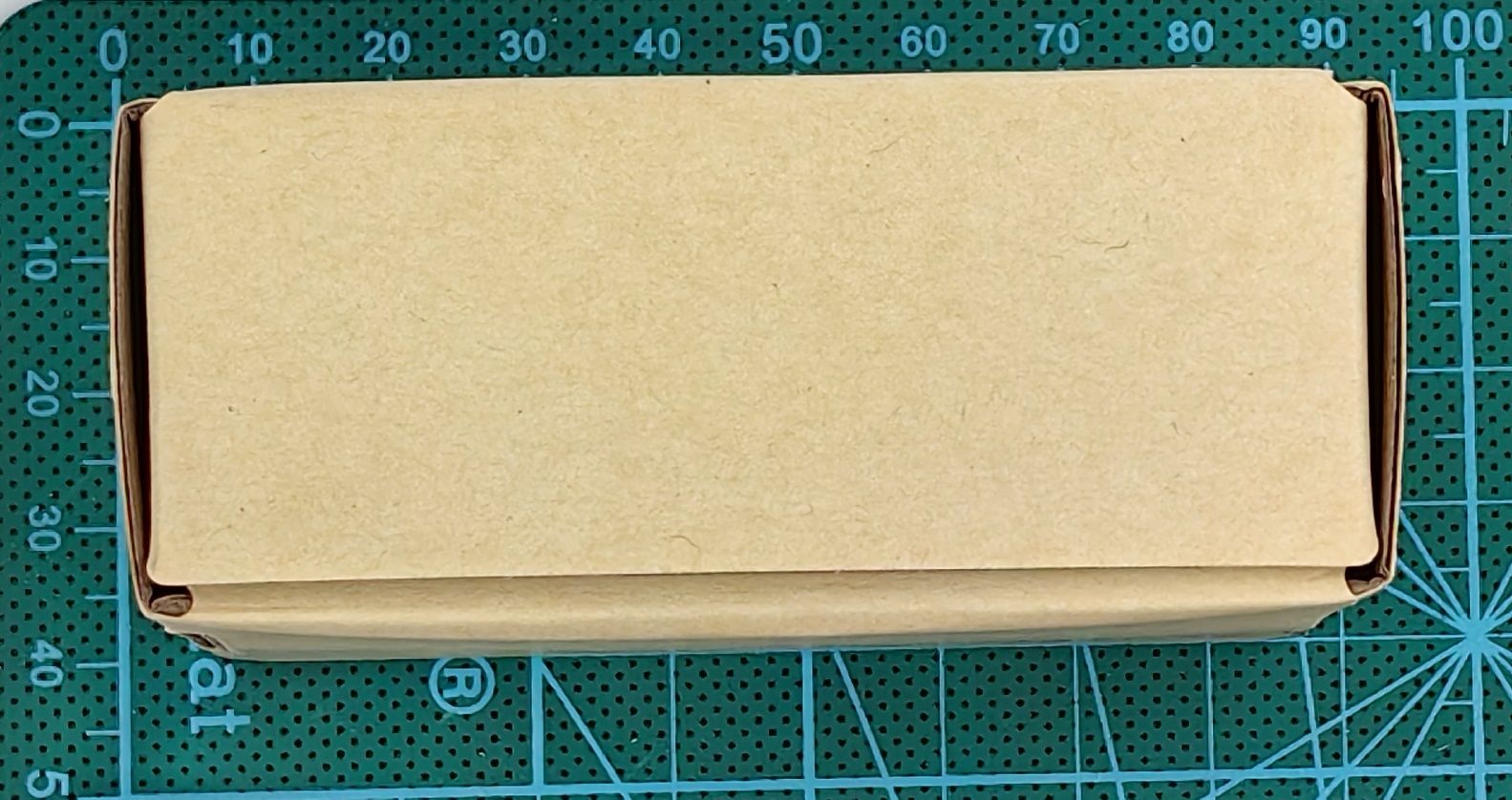

Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

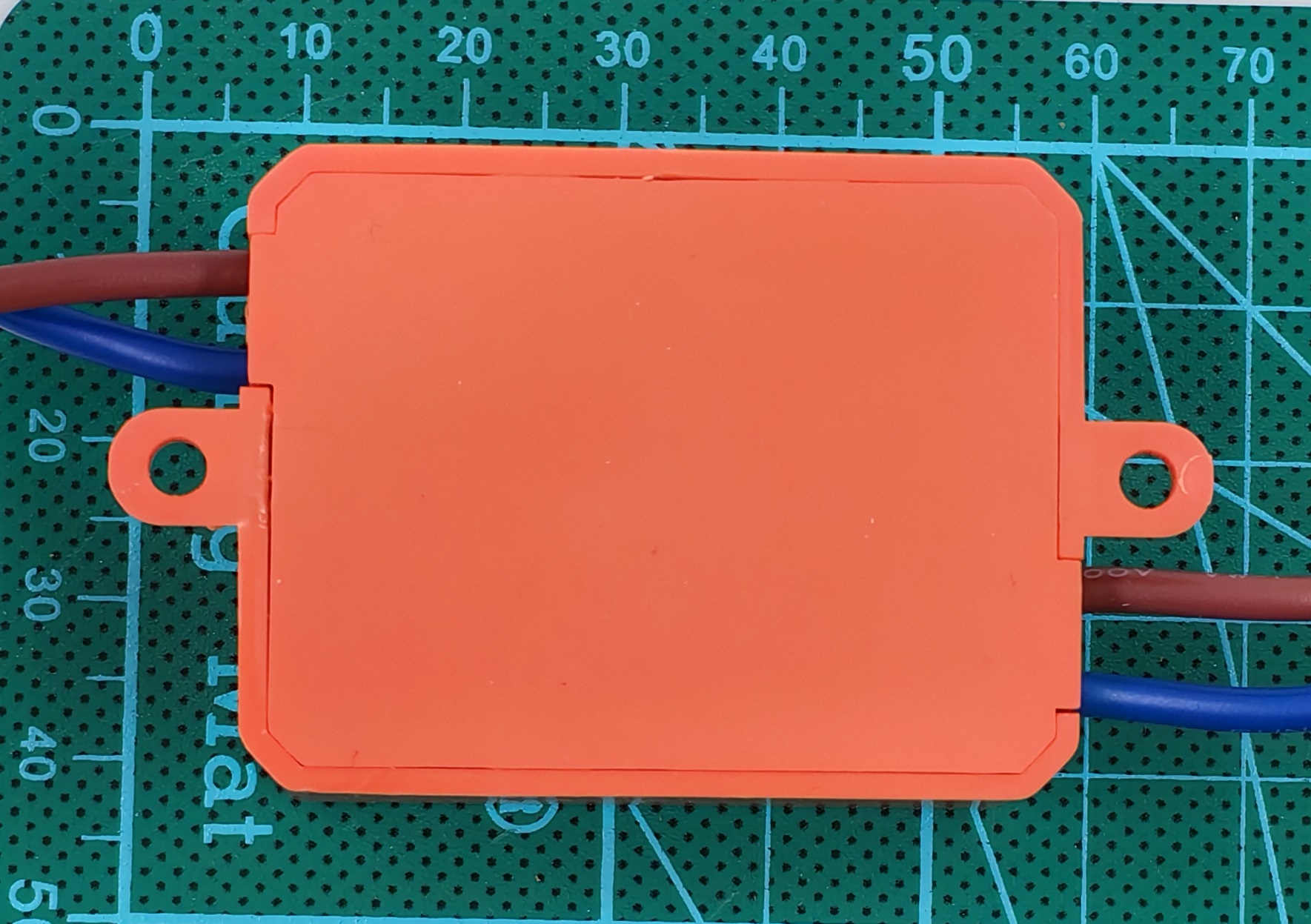

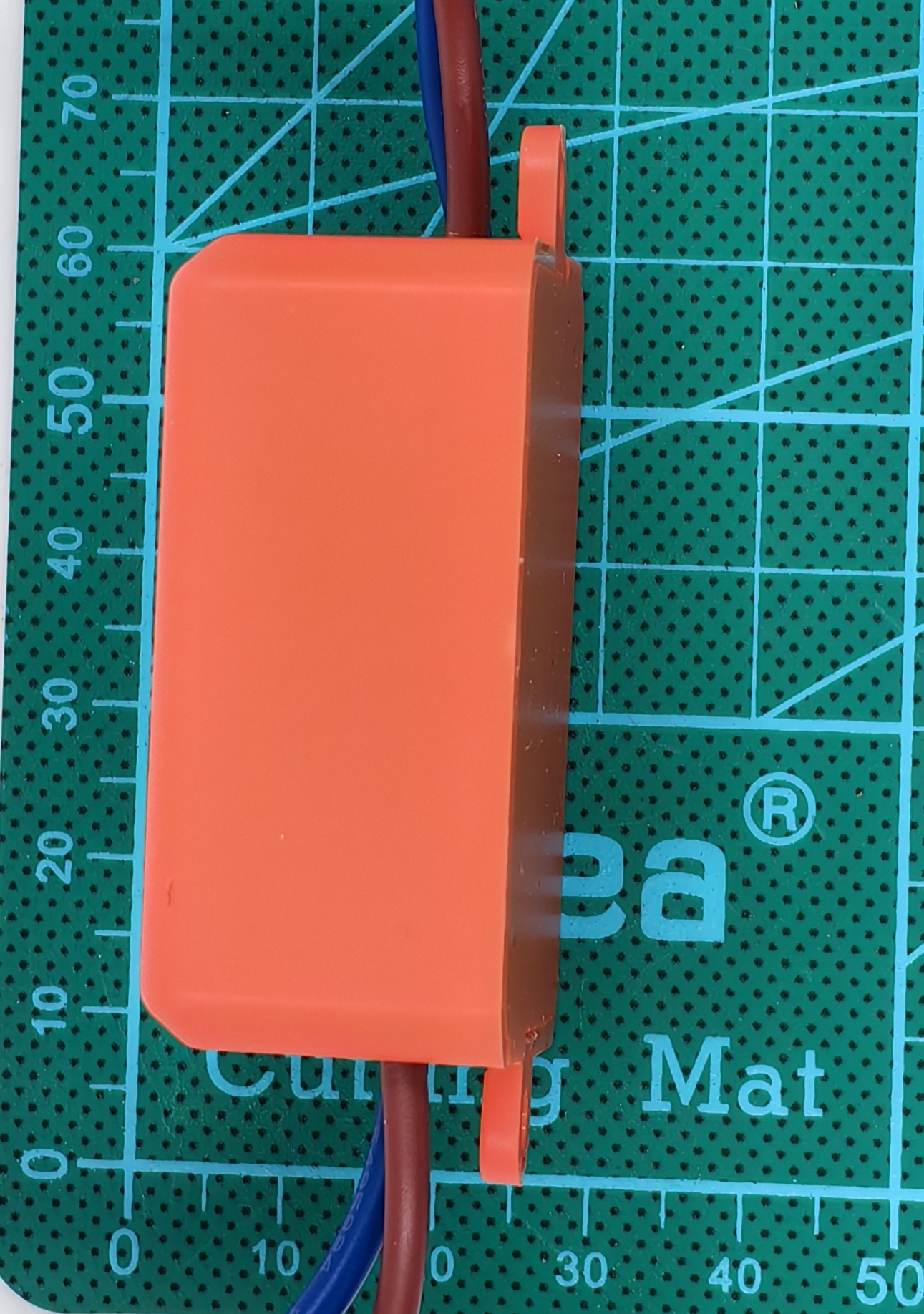

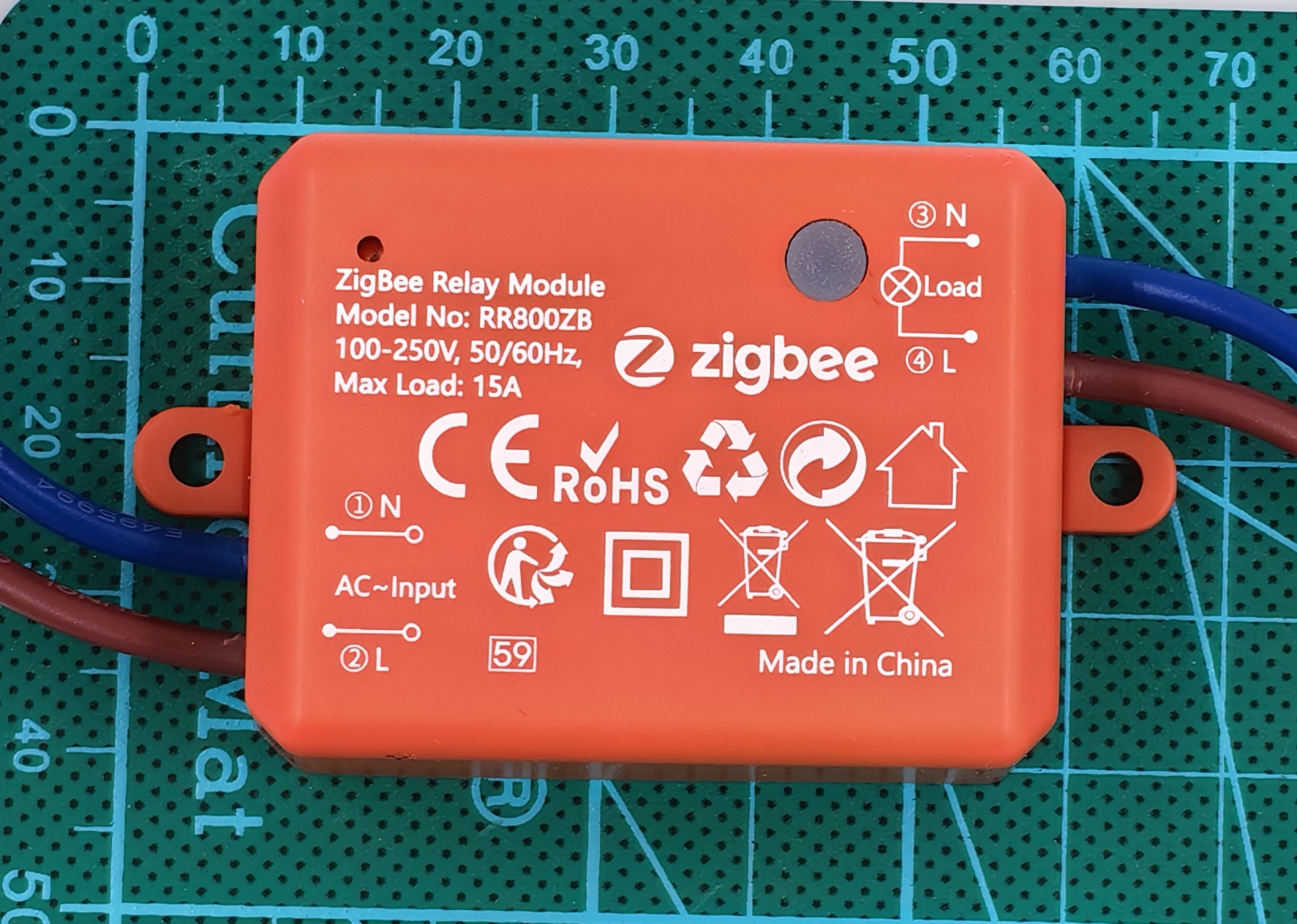

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства

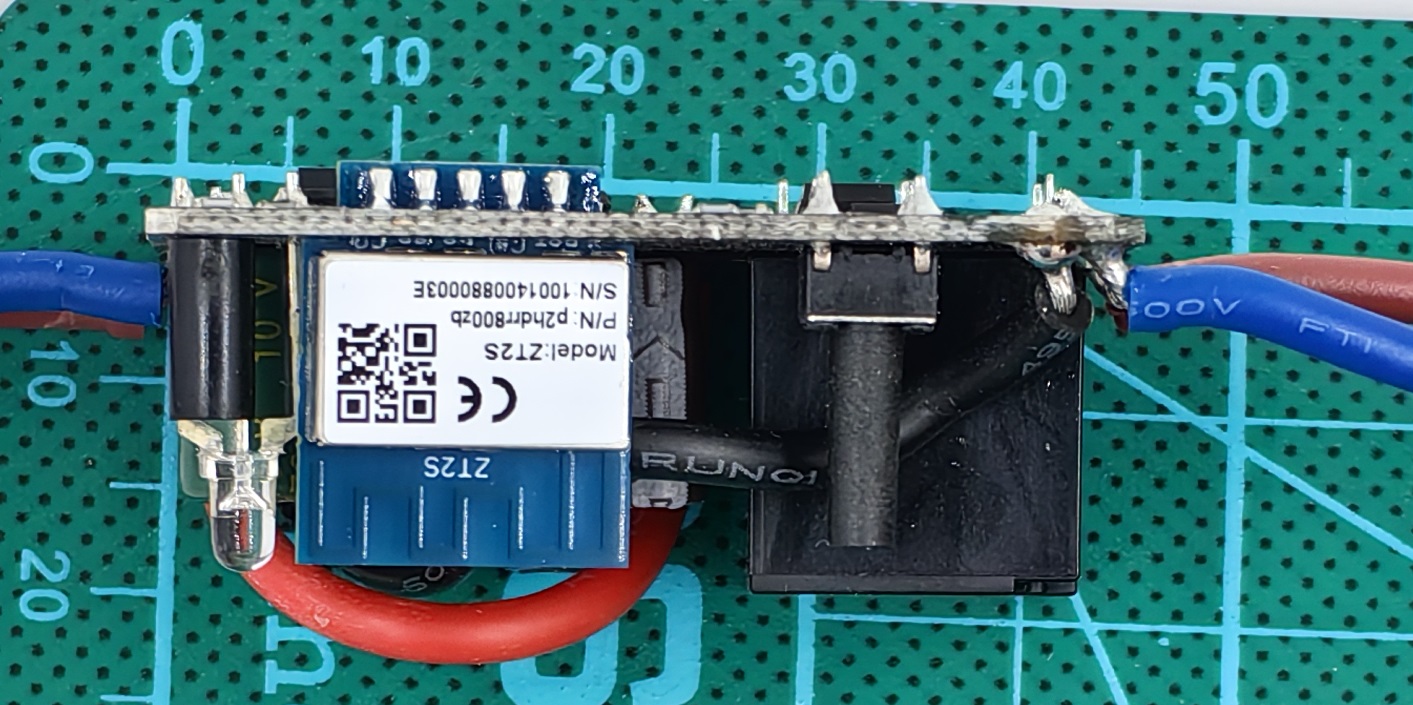

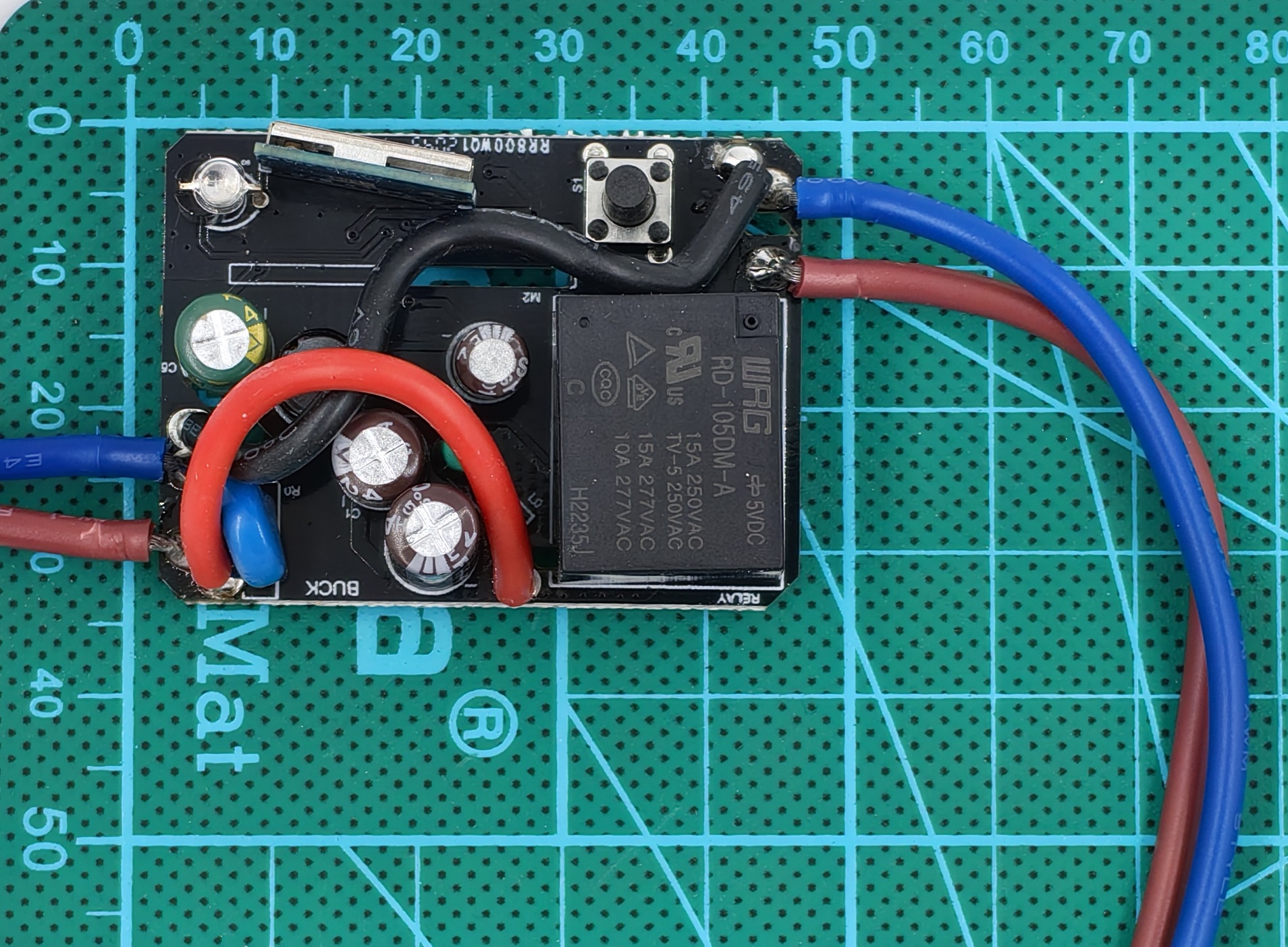

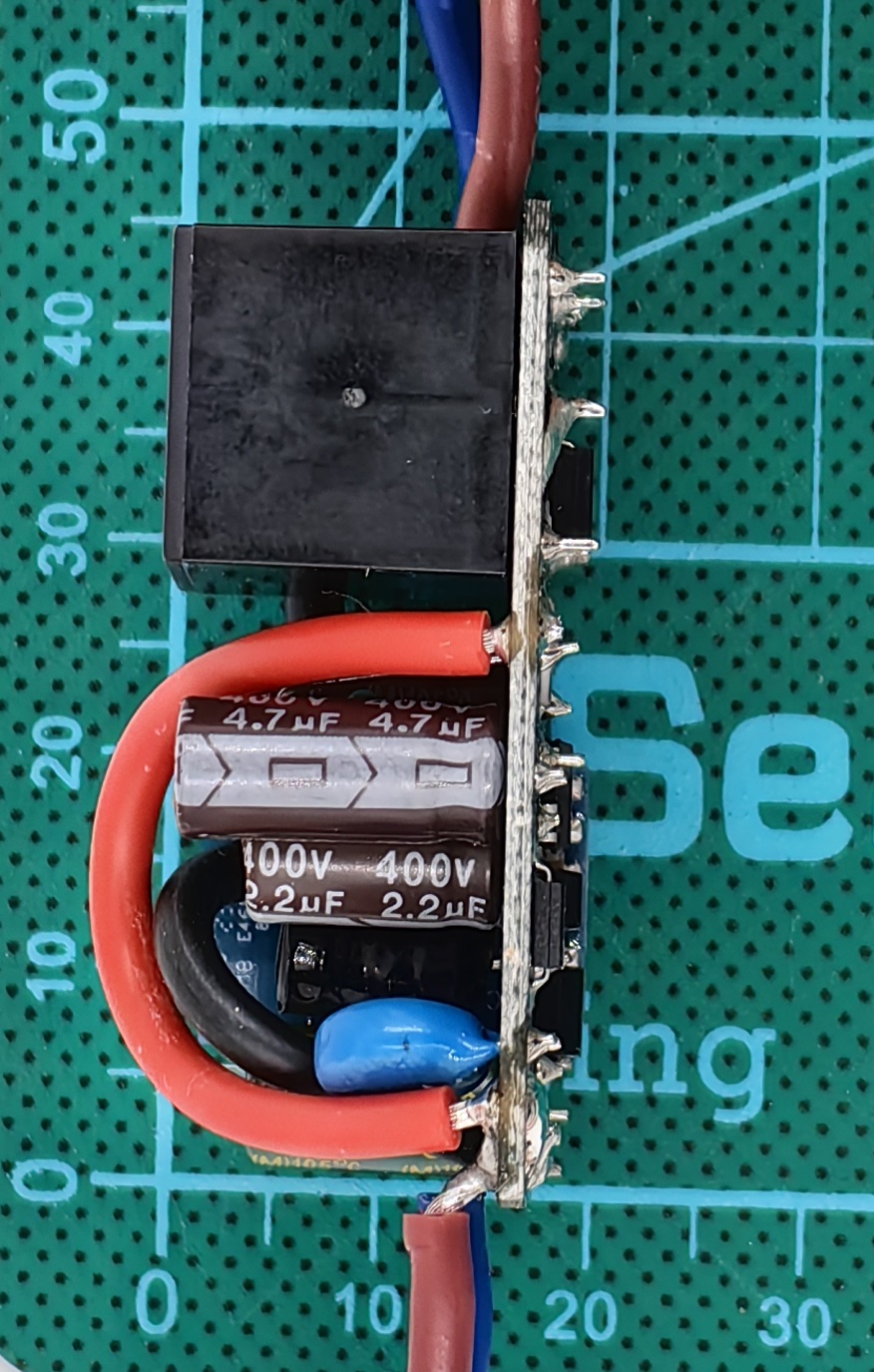

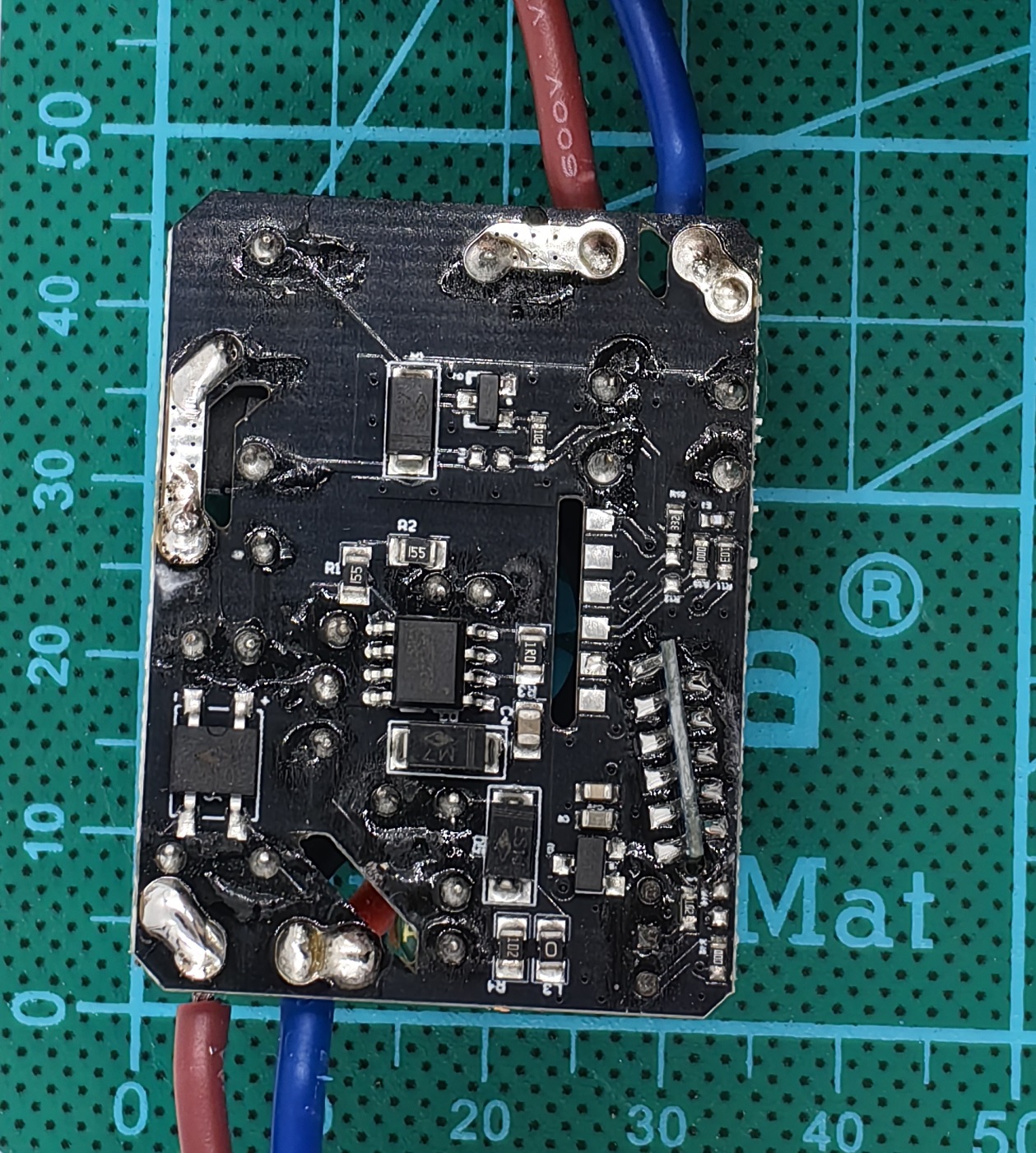

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваТепловизор
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | ||
| 2 | Общий вид изделия, качество сборки, качество материалов | ||
| 3. | Соответствие размеров устройства паспортным данным | ||
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | ||
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | ||
| 6. | Корректность и качество работы переключающих механизмов | ||
| 7. | Качество изготовления и монтажа электронных компонентов | ||
| 8. | Шум при работе |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | ||||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | ||||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | ||||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | ||||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | ||||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | ||||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | ||||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | ||||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | ||||||||||||||||||||||||||
| 11. | Удобство и функциональность стороннего ПО контроллеров | ||||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | ||||||||||||||||||||||||||
| 13. | Тип подключаемого выключателя | ||||||||||||||||||||||||||
| 14. | Время реагирования на команды
|
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | ||
| 2. | Стабильность работы устройства в условиях загруженной сети | ||
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | ||
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз | ||
| 6. | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз | ||
| 7. | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз | ||
| 8. | Стресс-тест с долгосрочною работой(1 час) | ||
| 9. | Тест на выносливость (период 1 с) - 10 00 раз | ||
| 10. | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии (Для устройств без 0 линии) | ||
| 11. | Минимальная нагрузка LED (Для устройств без 0 линии) | ||
| 12. | Стабильность работы при минимальном заявленном напряжении |
