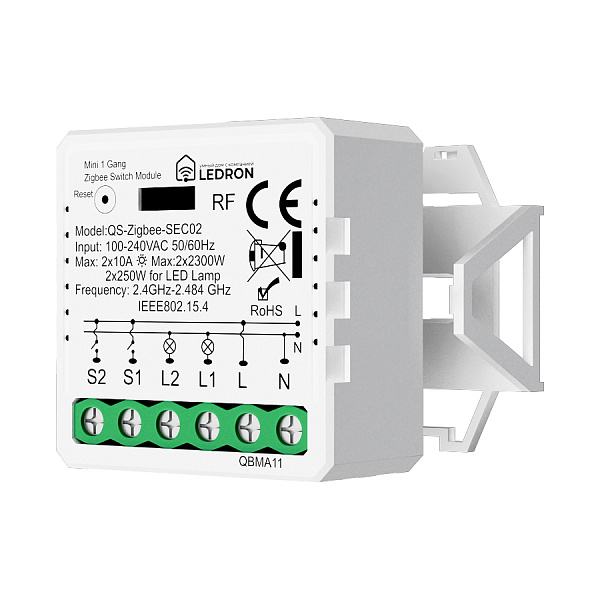

Ledron Zigbee Реле 2канальное
Дополнительные действия
Мгновенный (возвратный/звонковый)
Переключатель
Мгновенный (возвратный/звонковый)
Логически:
Многофункциональный
Уровень яркости
Увеличение/уменьшение яркости
Сцена
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 9 | По паспорту: 39 × 39 × 18 мм По факту: 39,6 × 39,7 × 18,21 мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 10 | |
| 7. | Качество изготовления и монтажа электронных компонентов | 9 | Местами не отмыт флюс |
| 8. | Шум при работе | 10 | Щелчок реле достаточно тихий |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 8 | Шаблоны в sprut пока что нужно загружать самостоятельно | ||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | 10 | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | мс WEB мс LAN | |||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | мс Выключатель | |||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 10 | |||||||||||||||||||||||||
| 11. | Удобство и функциональность стороннего ПО контроллеров | 10 | |||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | <1 секунды | ||||||||||||||||||||||||
| 13. | Тип подключаемого выключателя | 10 | Физически: Переключатель | ||||||||||||||||||||||||
| 14. | Время реагирования на команды
|
мс WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) мс LAN (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | 0 | |
| 2. | Стабильность работы устройства в условиях загруженной сети | 10 | |
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 9 | Устройство пропускает команды, если не успевает их отработать. Однако для этого надо подавать команды слишком быстро |
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз | 10 | 6.7А на водонагревателе + 2 лампочки 95Вт |
| 6. | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз | 10 | 9А на водонагревателе + 2 лампочки 95Вт |
| 7. | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз | 10 | 9А на водонагревателе + 4 лампочки 95Вт |
| 8. | Стресс-тест с долгосрочною работой(1 час) | 0 | Нагрелся до 81 градуса за 11 минут при нагрузке 9А на водонагревателе + 2 лампочки 95Вт |
| 9. | Тест на выносливость (период 1 с) - 10 00 раз | 10 | |
| 10. | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии) | - | |
| 11. | Минимальная нагрузка LED ( Для устройств без 0 линии) | - | |
| 12. | Стабильность работы при минимальном заявленном напряжении | 10 | |
| 13. | Стабильность работы при максимальном заявленном напряжении | 10 |
Заключение
В результате функционального тестирования получили следующие результаты: все режимы выключателя работают (единственное будто логически перепутаны режимы переключатель и мгновенный (возвратный)), инверсия выключателей также корректно работает как и состояние после восстановления питания. Однако столкнулись со следующей проблемой: после того, как режим выключателя переключается на многофункциональный/уровень яркости/увеличение/уменьшение яркости или сцена - при попытке вернуть выключатель в режим переключатель или мгновенный (возвратный) он хоть и изменяет режим в интерфейсе spruthub, но по факту не реагирует на выключатель, а именно не управляет подключенной к реле нагрузкой. И то же самое может произойти после кратковременного обесточивания. У одноканальной версии это можно "вылечить" включением и выключением тумблера отвязки клавиши. У двухканальной версии такой кнопки нет, поэтому с ней приходилось обесточивать на некоторое время и переподключать к сети Zigbee. Прикрепляю видео, где реле как раз игнорирует управление выключателем а также там запечатлен момент, где после обесточивания реле включило оба канала, хотя в настройках стояло "последнее состояние", которое было "выключено", но это было один раз и больше не воспроизводилось. Помимо этого из особенностей - при использовании выключателя в одном из режимов, где он управляет физическими выходами реле - статус выключателя в интерфейсе spruthub обновляется с небольшой задержкой.

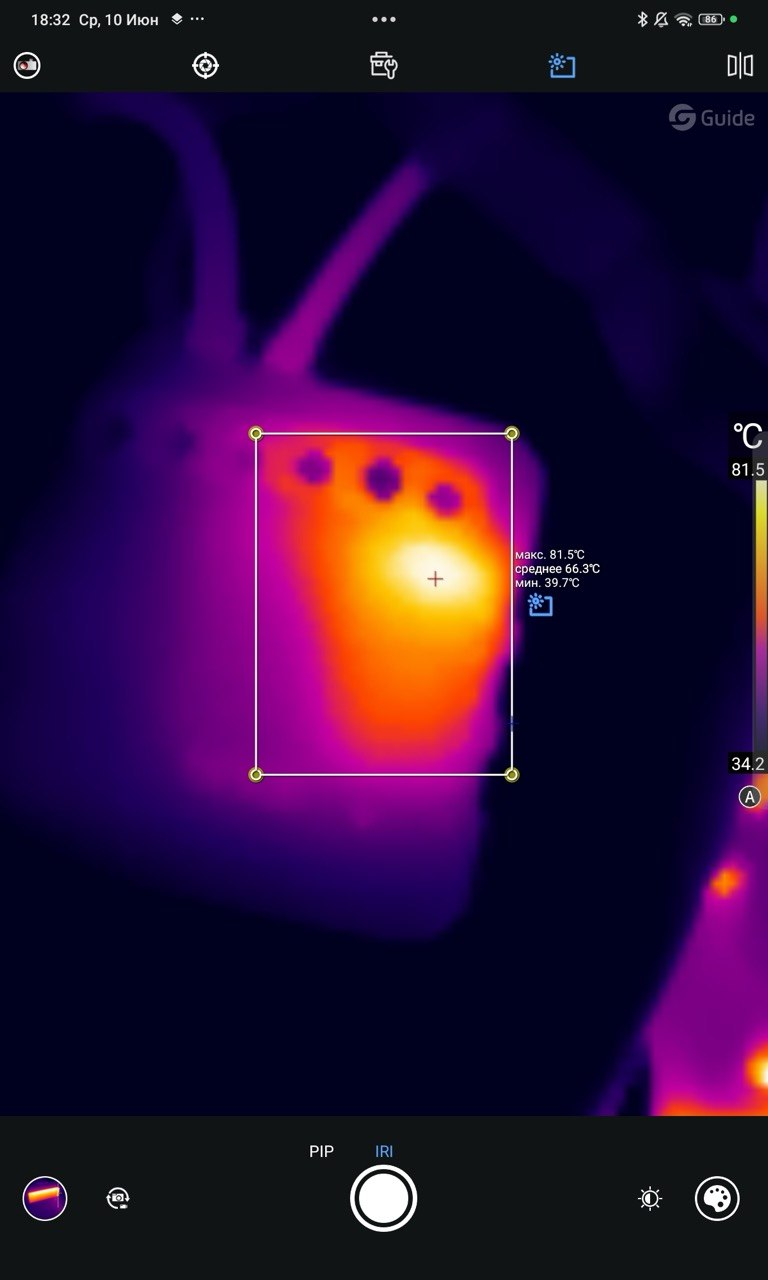

По нагрузочному тестированию: со стабильностью все отлично, команды не пропускает, быстрый отклик. Заявленную LED нагрузку держит спокойно, не нагревается. Однако заявленную резистивную нагрузку не держит. Реле нагревается до 81 градуса за 11 минут при нагрузке 9А на водонагревателе + 2 лампочки 95Вт. (Прикладываю фото с тепловизора).
