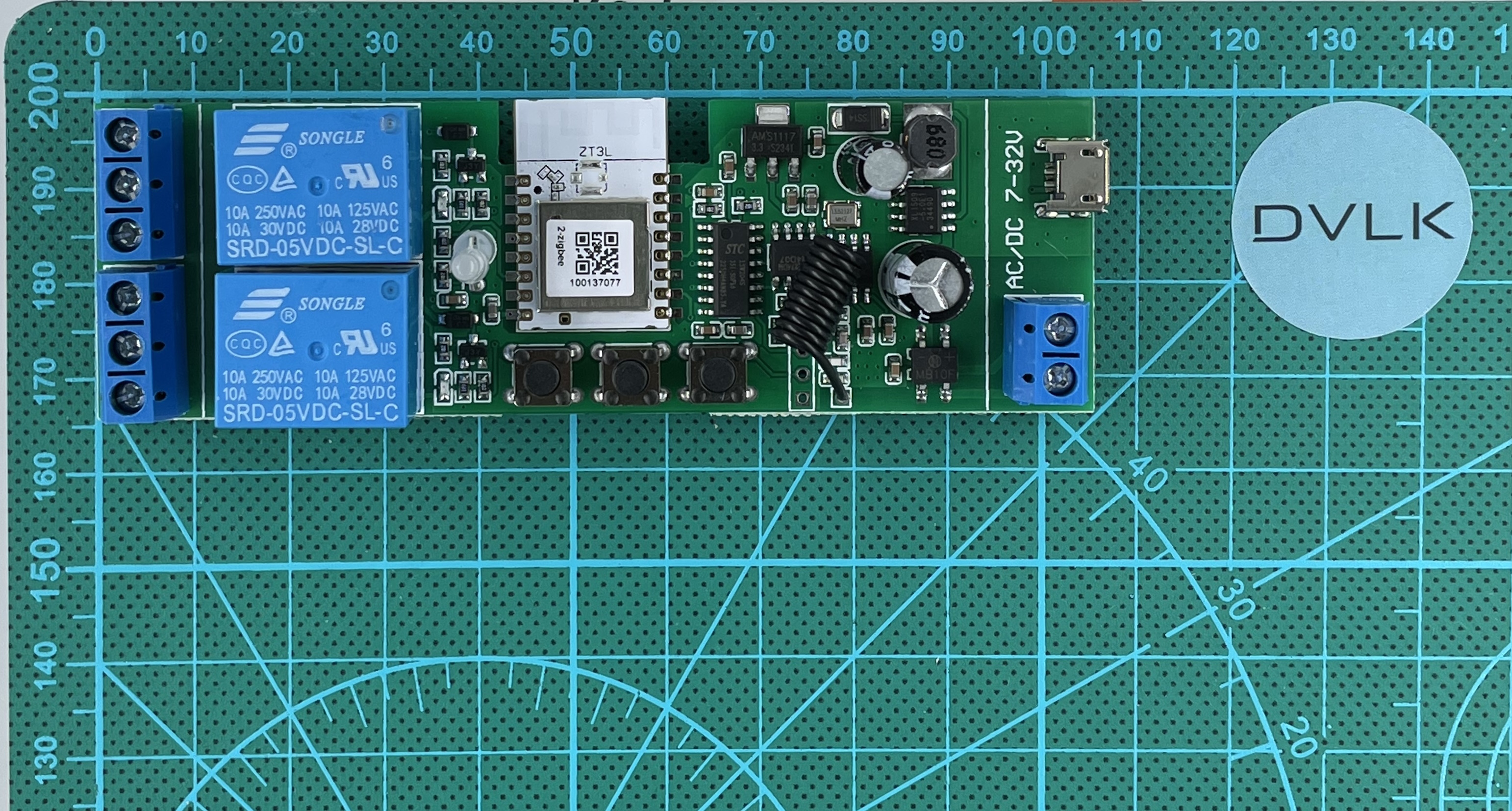

LYPZUX Zigbee+RF Реле 2 канальное usb-7-32В ac-dc сухой контакт до 230В 10А *2шт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Упаковка и внешний вид - приемлемо/неприемлемонеприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, работает исправно
Заключение/заметки/примечаниявсе работает хорошо, можно настроить тип подключаемого выключателя, светодиоды и последнее состояние
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваLYPZUX
Модель и линейка устройстваZG-2001-RF
Способ монтажана панель
Наличие нуляда
Необходимость установки балласта(для устройств без 0)-
Количество каналов реле2
Установка на Din рейкунет
Максимальная нагрузка общая20А
Максимальная нагрузка общая LED-
Максимальная нагрузка на канал10А
Максимальная нагрузка на канал LED-
Диапазон рабочих температур-20~70°C
Габариты116*38*25 мм
Рабочее напряжение7-32В или usb для питания. коммутирумое до 10A 230В*2
до Тип подключаемого выключателя—
Тип выключателя в интерфейсе Sprut'a—
Тип связиZigbee
Экосистема—
Наличие RF связида
Степень защиты—
Артикул устройства—
Каталог sprut—
Шаблон для sprut—
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$9.1
Номер на складеDVLK0483
Номер коробки21
Режим сопряжения и сброса—
Поведение при обесточиваниивключено/Выключено/ выбирается в интерфейсе
Роль в Zigbee сети—

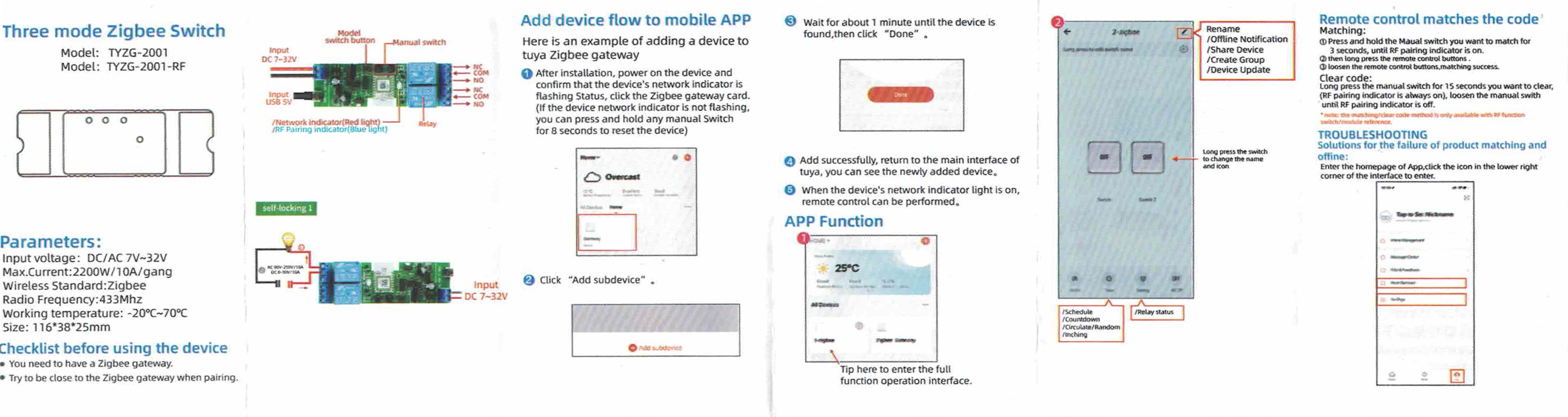

Оригинальная документация из комплекта устройстваДокументация

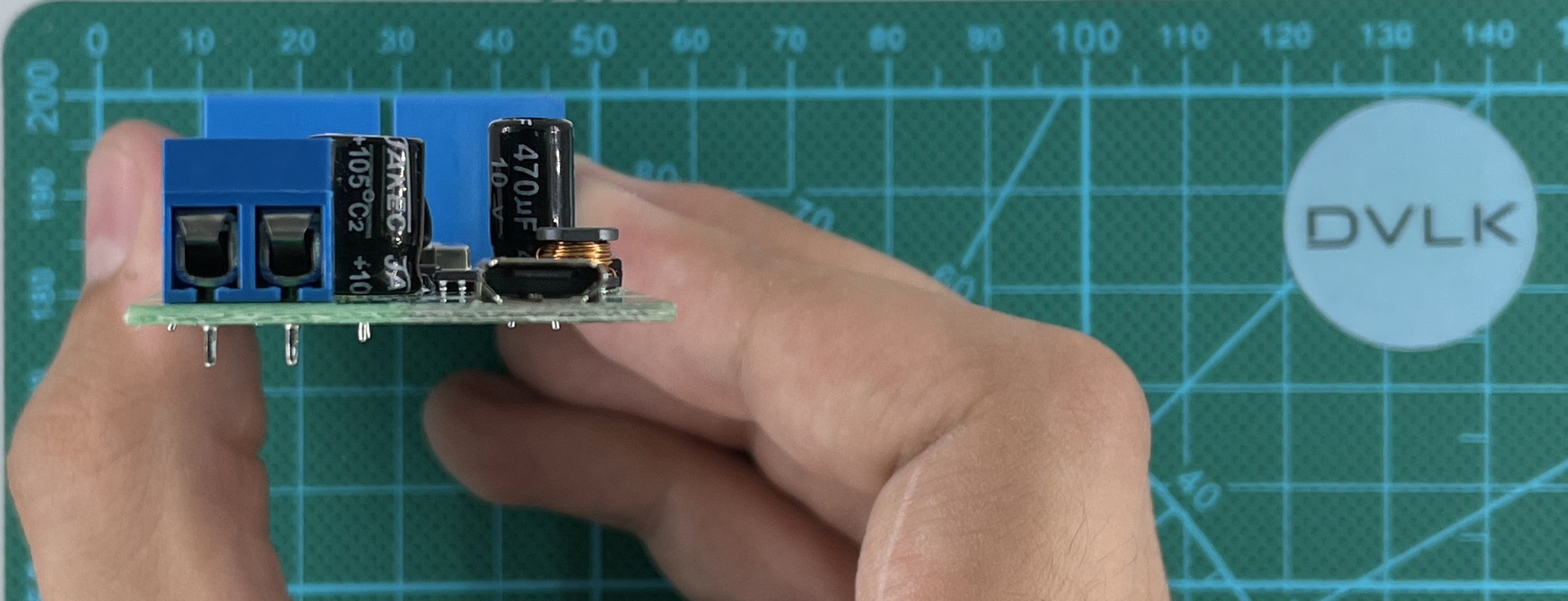

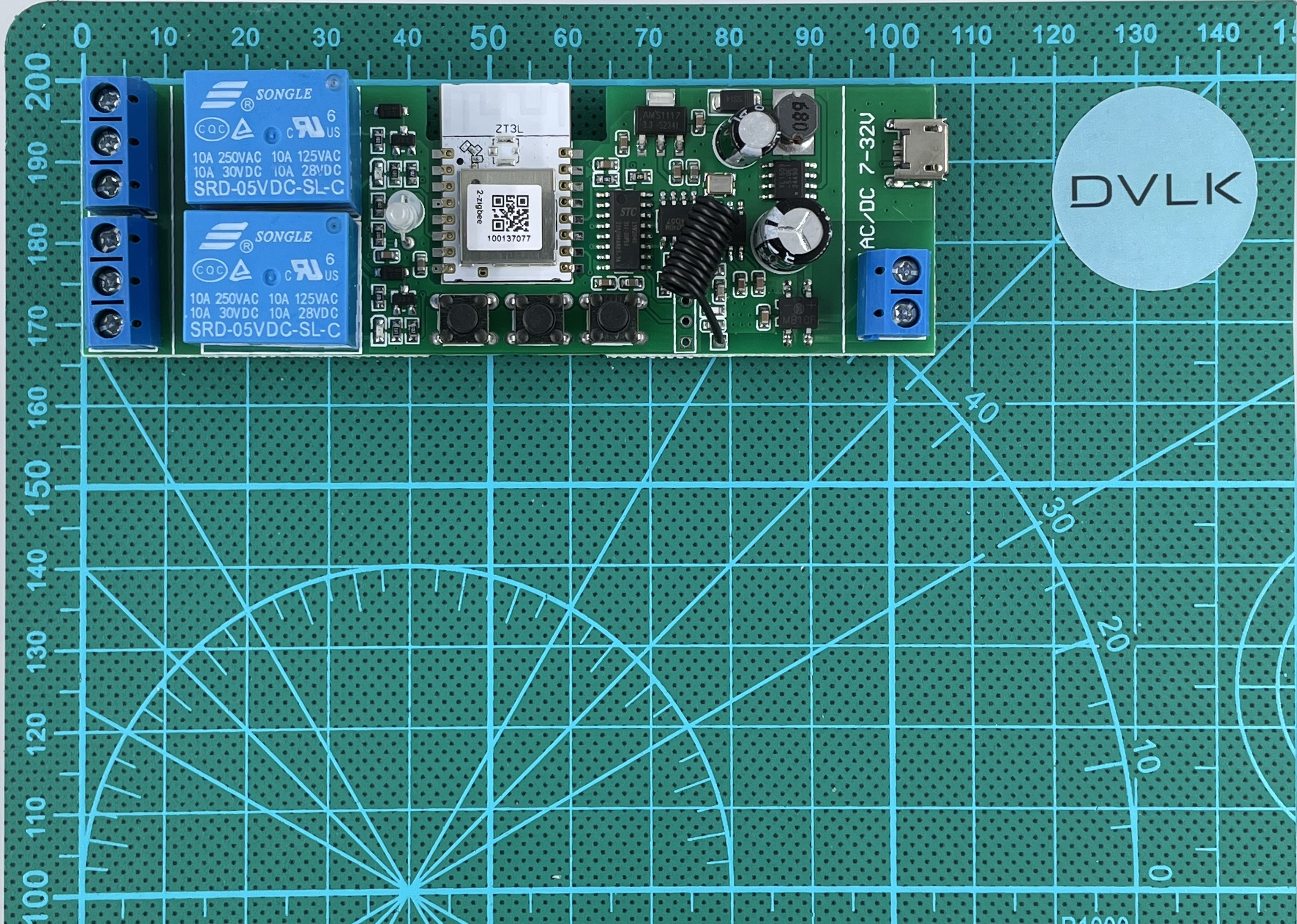

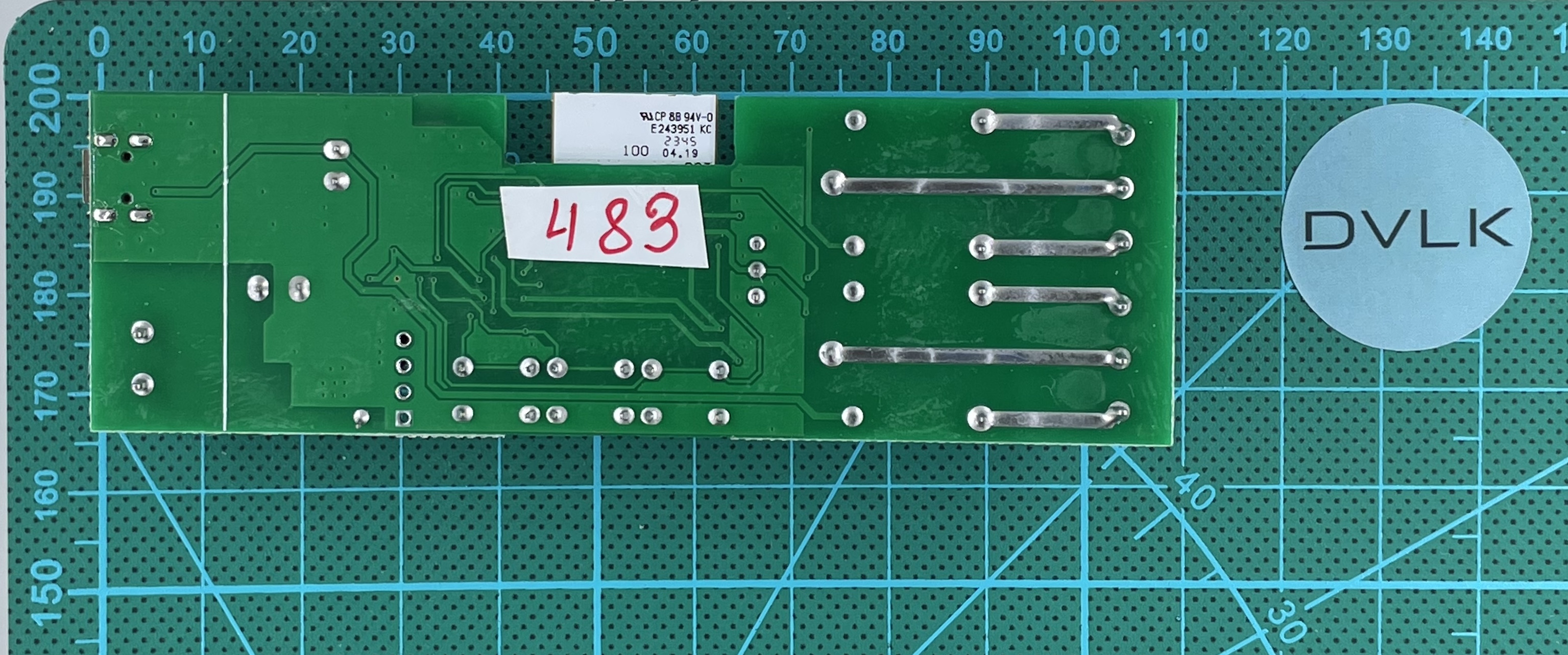

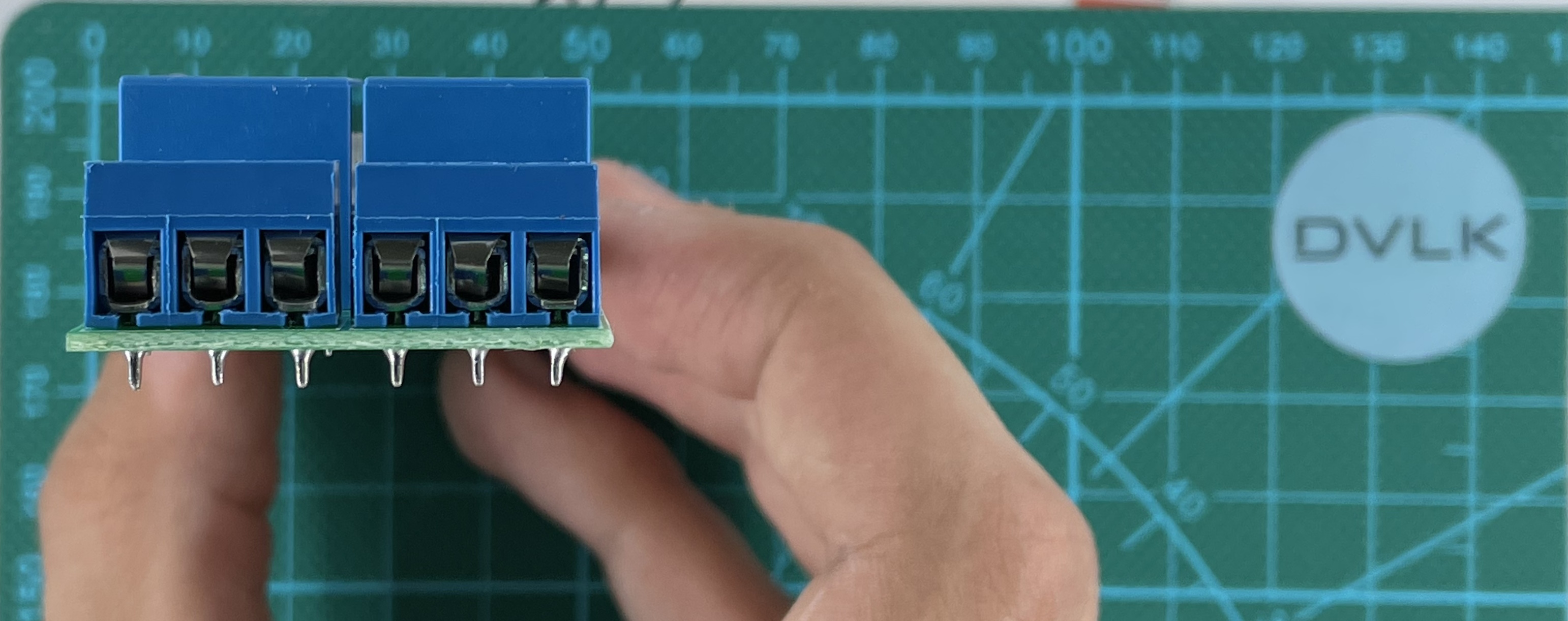

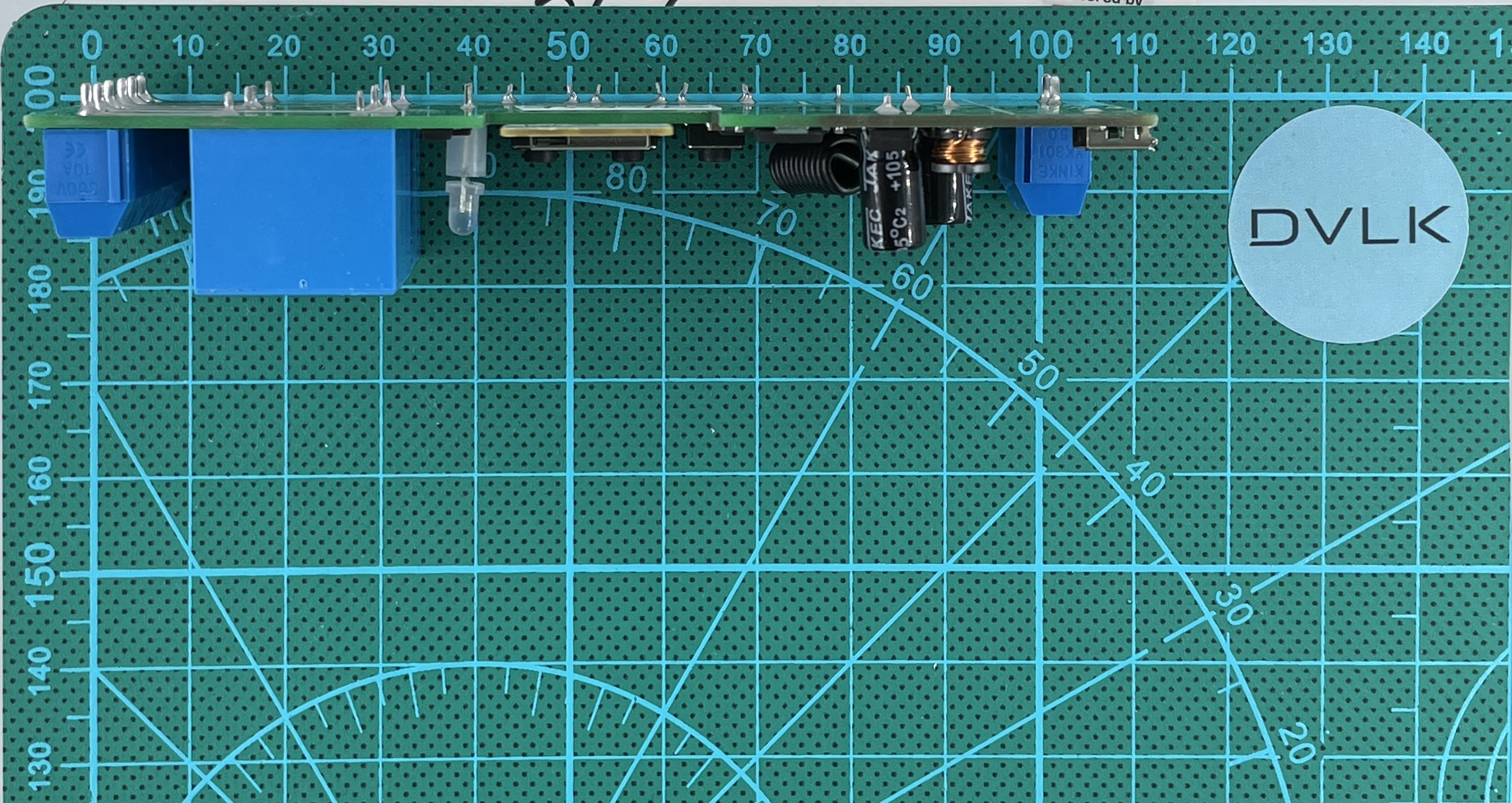

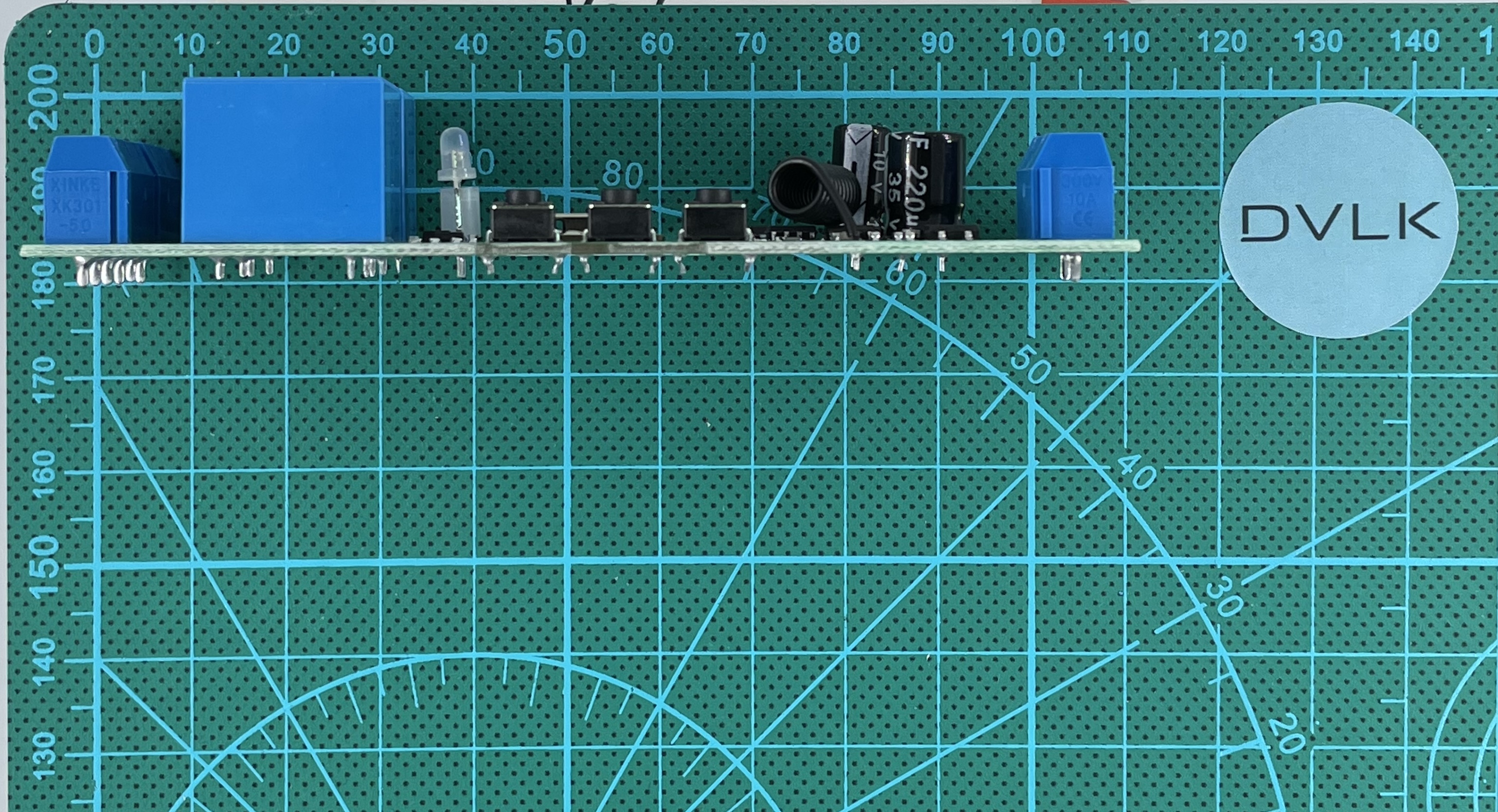

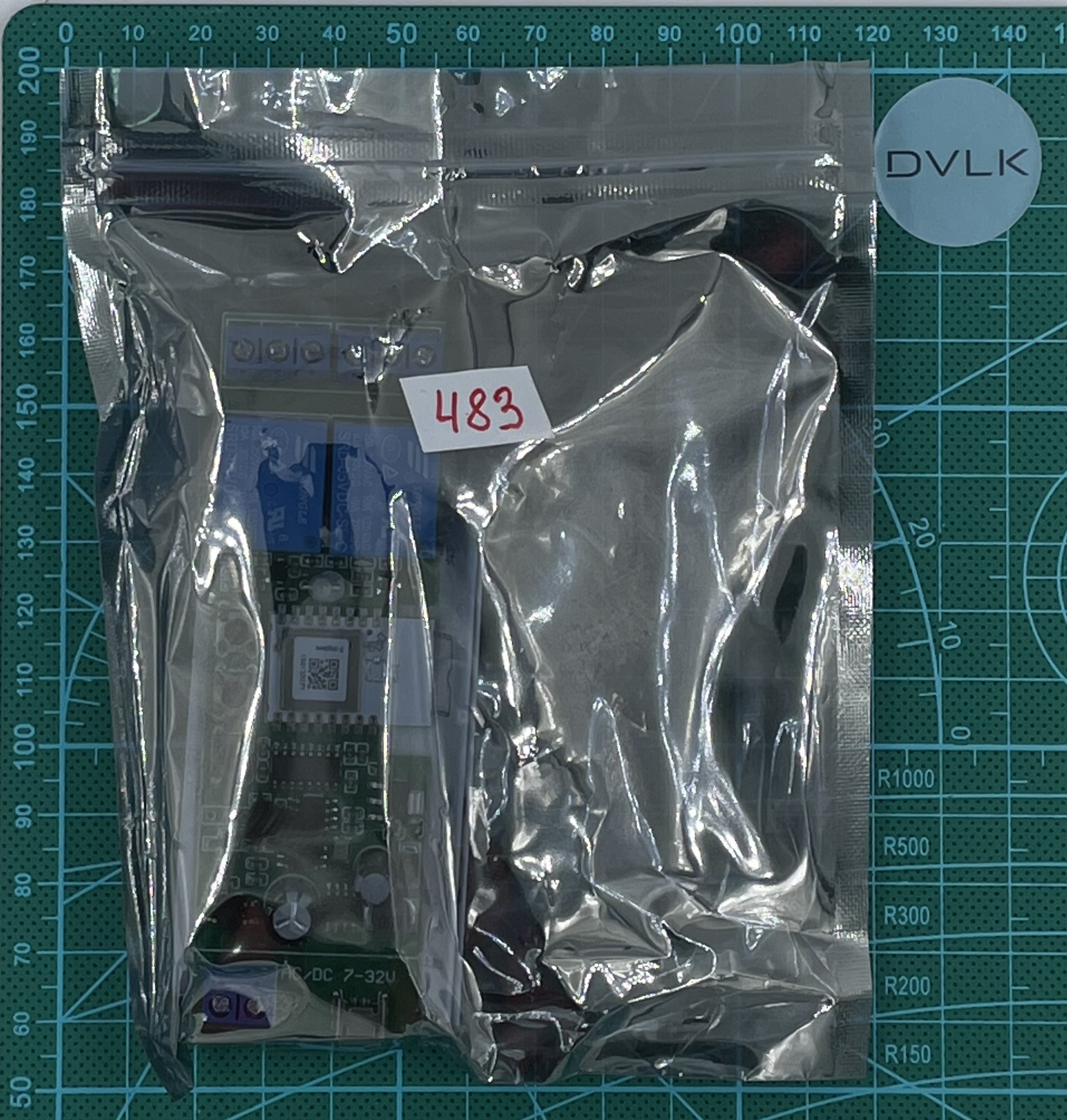

Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваКрепеж
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваТепловизор
Крепеж—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 3 | Соответствие размеров устройства паспортным данным |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 5 | Соответствие и количество заявленных интерфейсов паспортным значениям |
| 6 | Корректность и качество работы переключающих механизмов |
| 7 | Качество изготовления и монтажа электронных компонентов |
| 8 | Шум при работе |
Функциональное тестирование
| Шаг | Описание | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Простота первоначальной настройки устройства | ||||||||||||||||||||||||||
| 3 | Работа в сценариях через хаб | ||||||||||||||||||||||||||
| 4 | Работу через голосовые помощники | ||||||||||||||||||||||||||
| 5 | Влияние на другие устройства в сети | ||||||||||||||||||||||||||
| 6 | Скорость реакции на команды из мобильного приложения | ||||||||||||||||||||||||||
| 7 | Скорость реакции на команды от другого устройства | ||||||||||||||||||||||||||
| 8 | Стабильность подключения устройства к сети | ||||||||||||||||||||||||||
| 9 | Корректность работы световой индикации | ||||||||||||||||||||||||||
| 10 | Удобство и функциональность базового ПО контроллеров | ||||||||||||||||||||||||||
| 11 | Удобство и функциональность стороннего ПО контроллеров | ||||||||||||||||||||||||||
| 12 | Время восстановления работоспособности после восстановления питания | ||||||||||||||||||||||||||
| 13. | Тип подключаемого выключателя | ||||||||||||||||||||||||||
Время реагирования на команды
|
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии) |
| 11 | Минимальная нагрузка LED ( Для устройств без 0 линии) |
| 12 | Стабильность работы при минимальном заявленном напряжении |
