Gledopto Диммер на Din 1.8А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Рейтинг устройства0
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, не работает
Заключение/заметки/примечанияне отвечает на команды, сразу впадает в состояние нет ответа. Судя по информации из чата поддержки sprut это происходит на устройствах определенной свежей партии, где была прошивка
Производитель устройстваGLEDOPTO
Модель и линейка устройстваGL-SD-003P
Максимальная общая нагрузка1.8А
Максимальная нагрузка на 1 канал1.8А (200Вт LED или 400Вт резистивной при 220В)
Минимальная нагрузка на 1 канал-
Количество каналов1
Наличие управления по RFнет
Наличие и тип управления через проводную кнопкуда, выключатель без фиксации
Диапазон рабочих температур и влажности-20~60°C
Способ монтажана Din
Поведение и потребление в случае отсутствия N - как влияет и ведёт себя с диммируемыми LED лампочками минимальной паспортной мощностиНулевая линия обязательна
Габариты паспортные92*24*59мм
Рабочее напряжение100-240В
Артикул устройства и ссылка на сайт производителяgledopto
Режим сопряжения и сброса5 коротких нажатий на кнопку reset или 5 раз включить\выключить
Поведение при обесточиваниипоследнее состояние
Роль в Zigbee сетиРоутер
ЭкосистемаTuya
Степень защитыIP20
Интеграция со SprutZigbee
Каталог Sprutsprut.ai
Шаблон для Sprut—
Где купитьaliexpress
Стоимость в $$19
Номер на складеDVLK0382
Номер коробки22

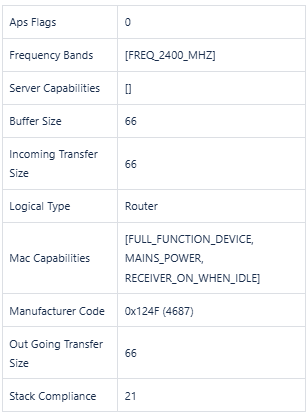

Информация об устройстве (SprutHub)

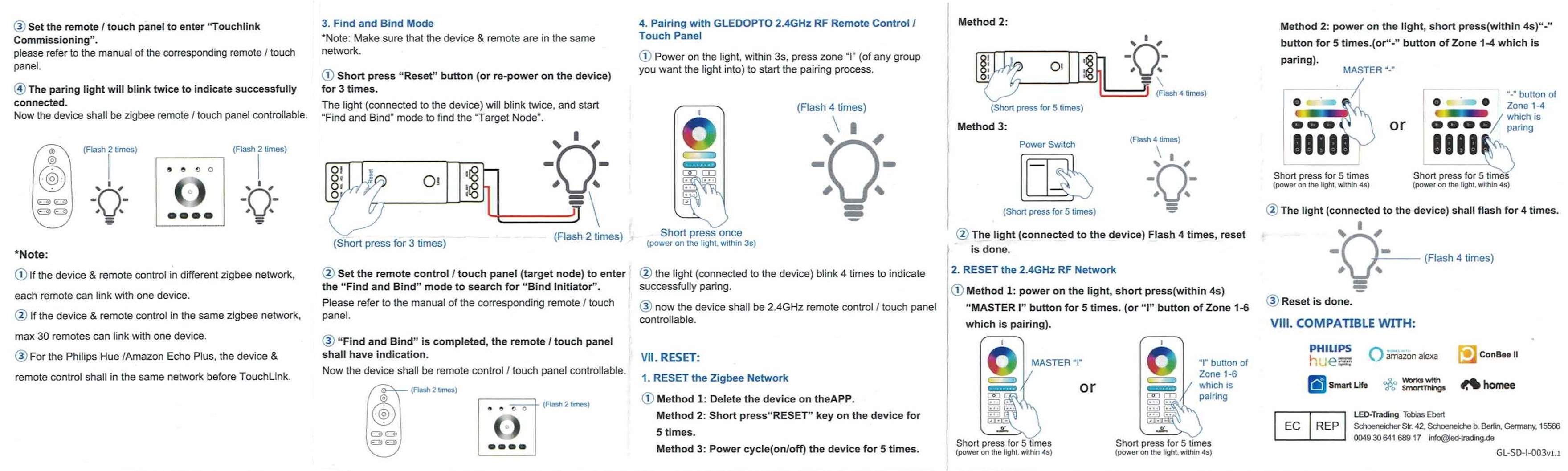

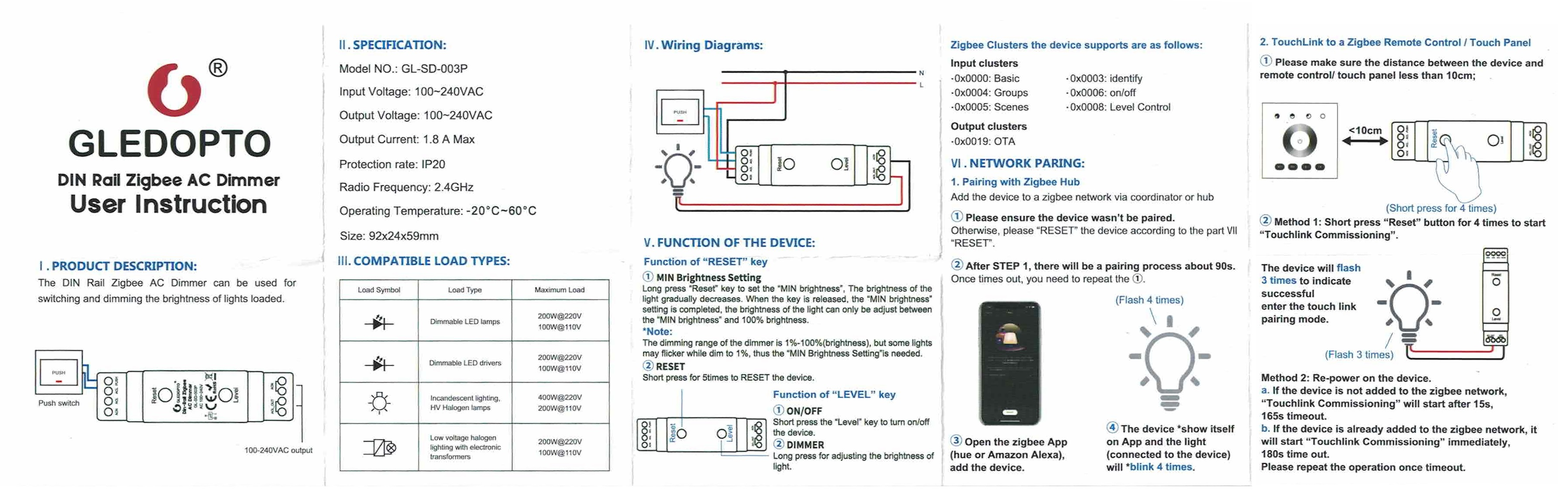

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

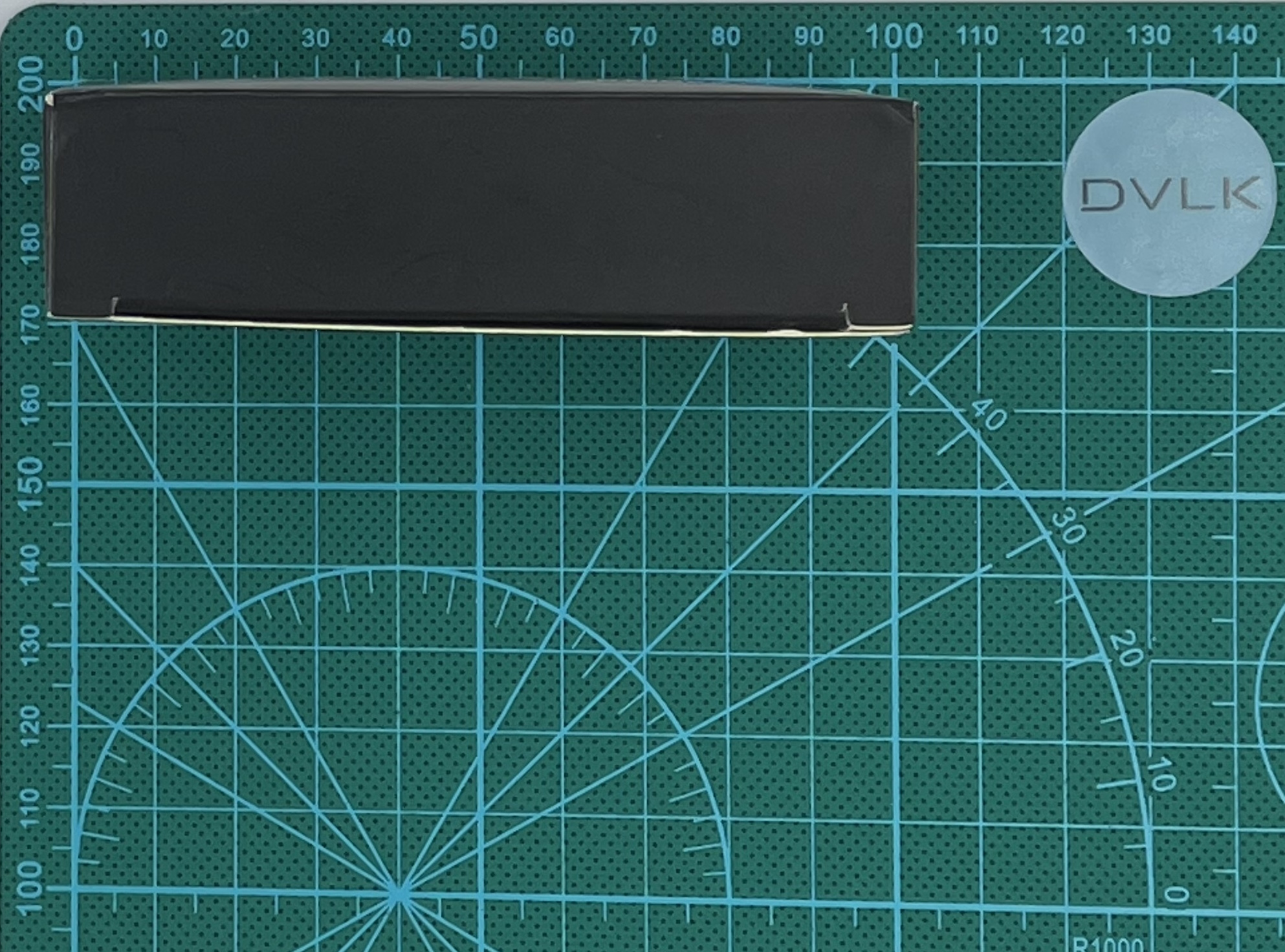

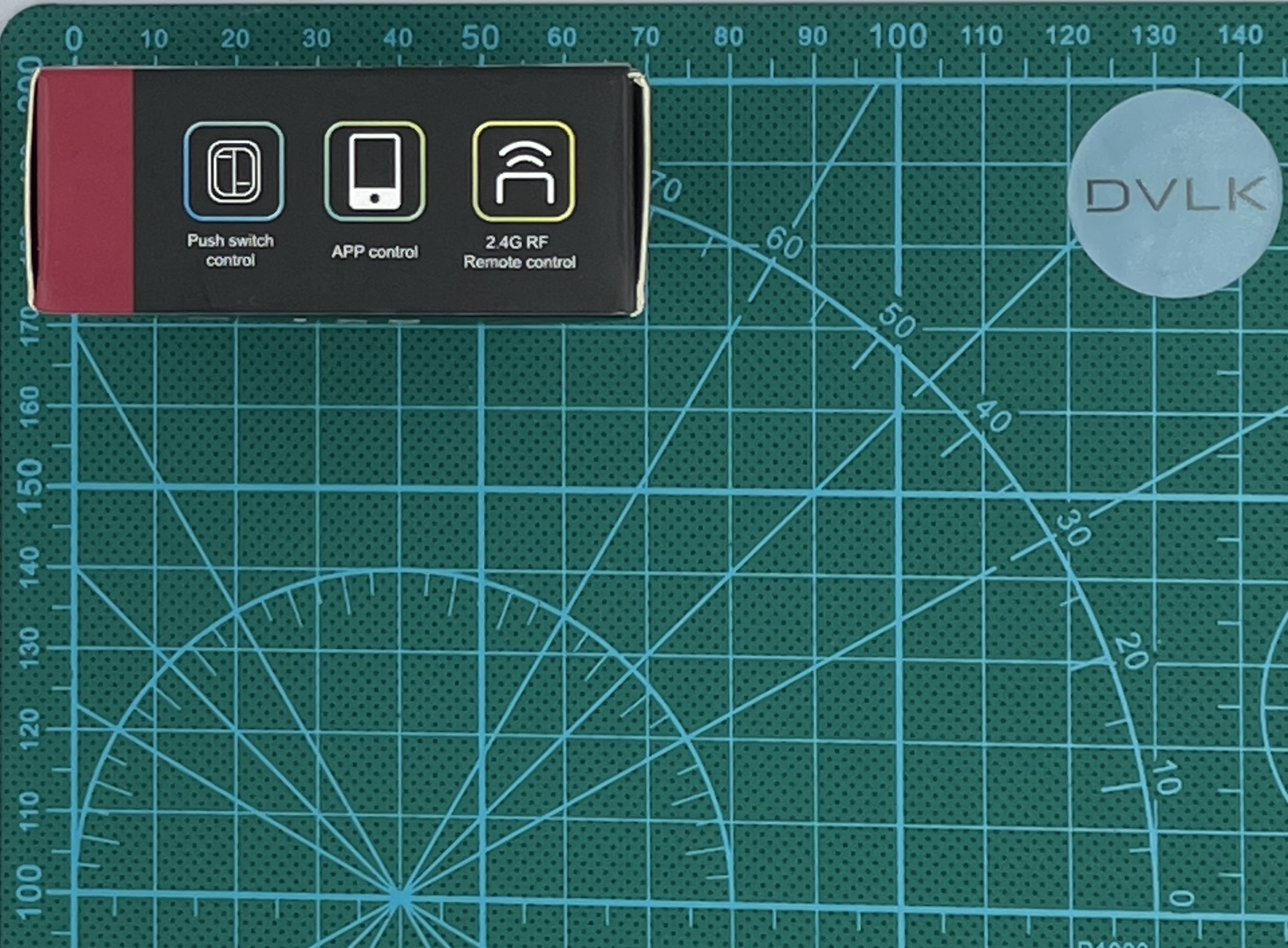

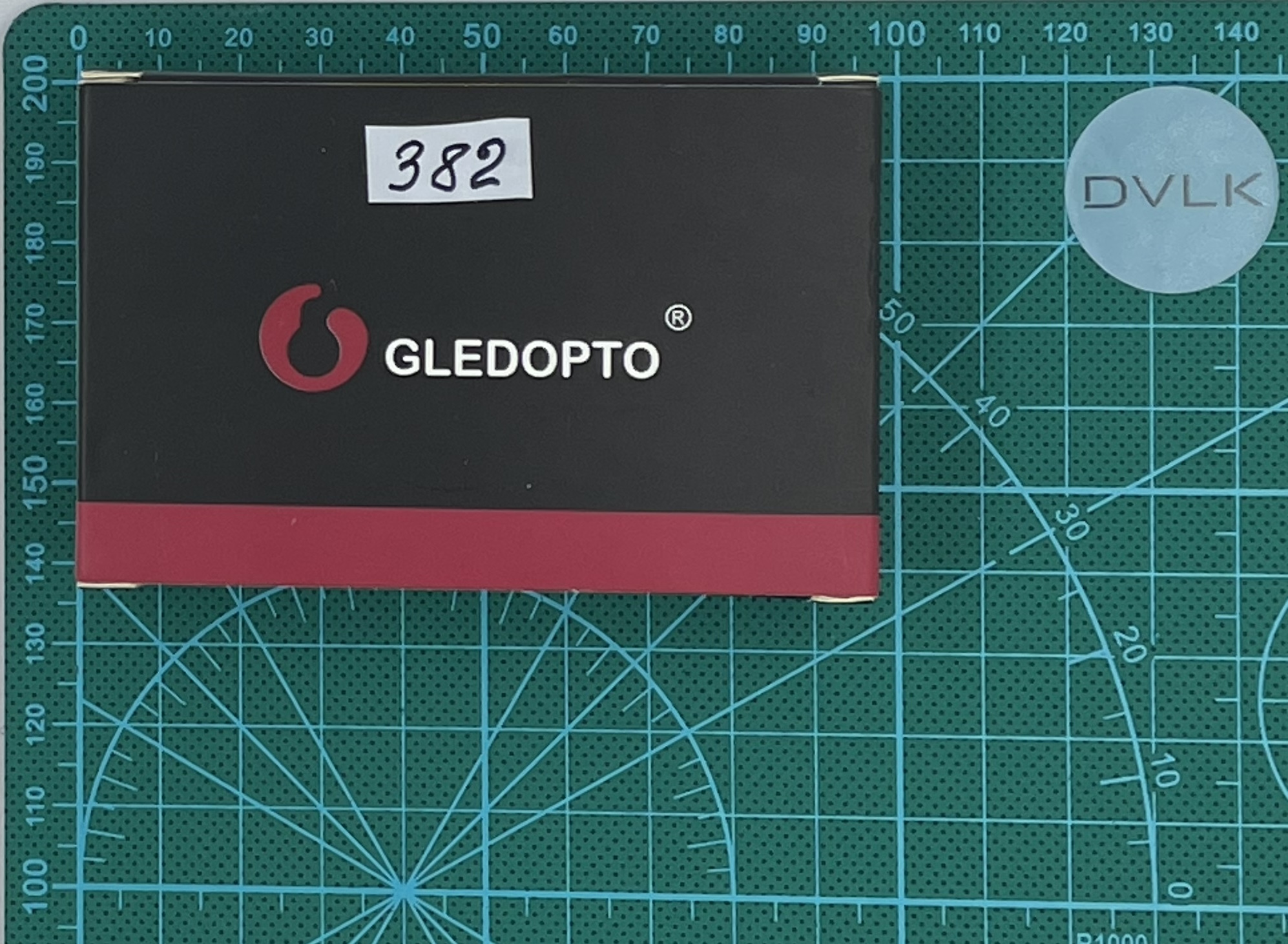

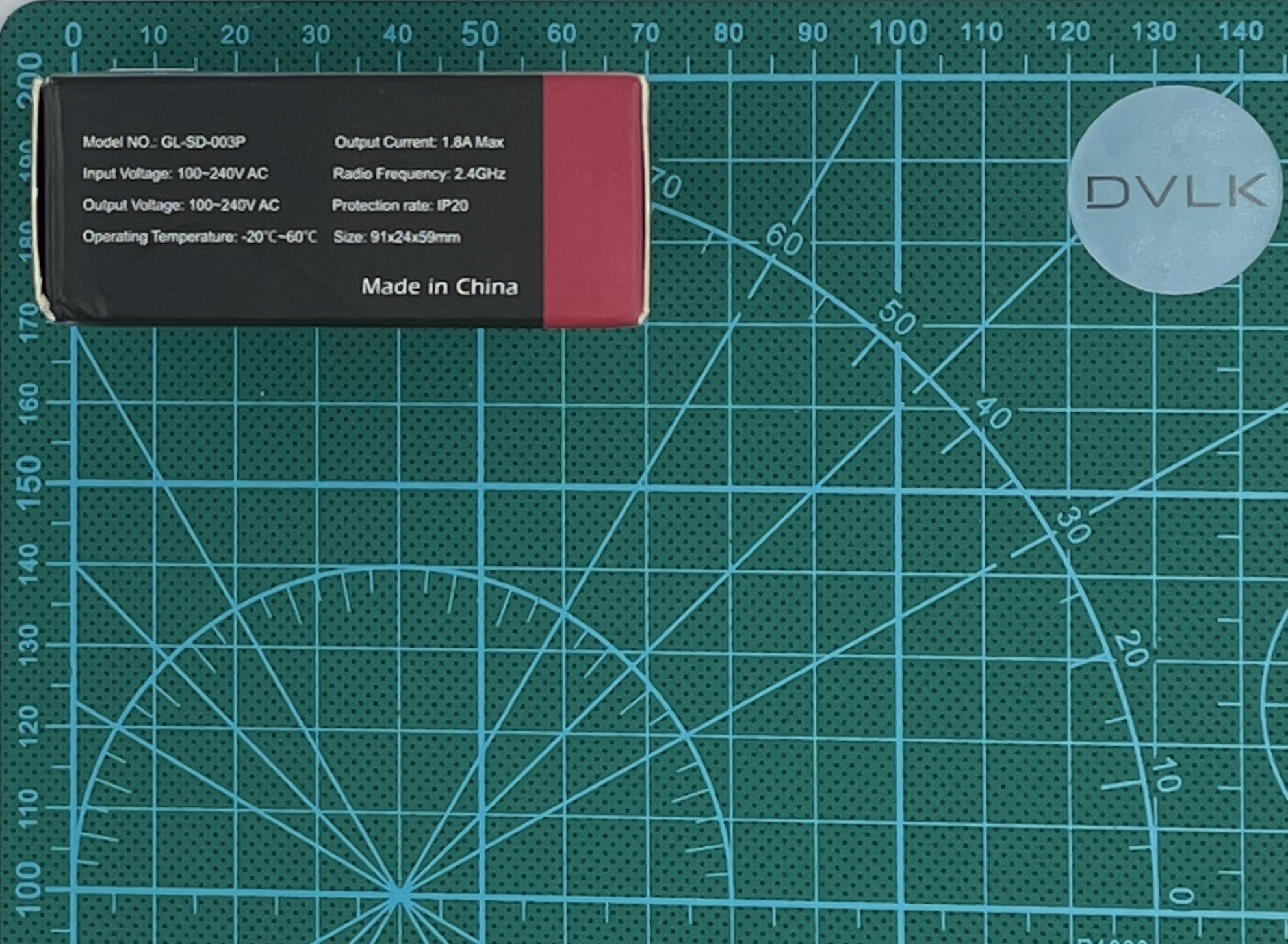

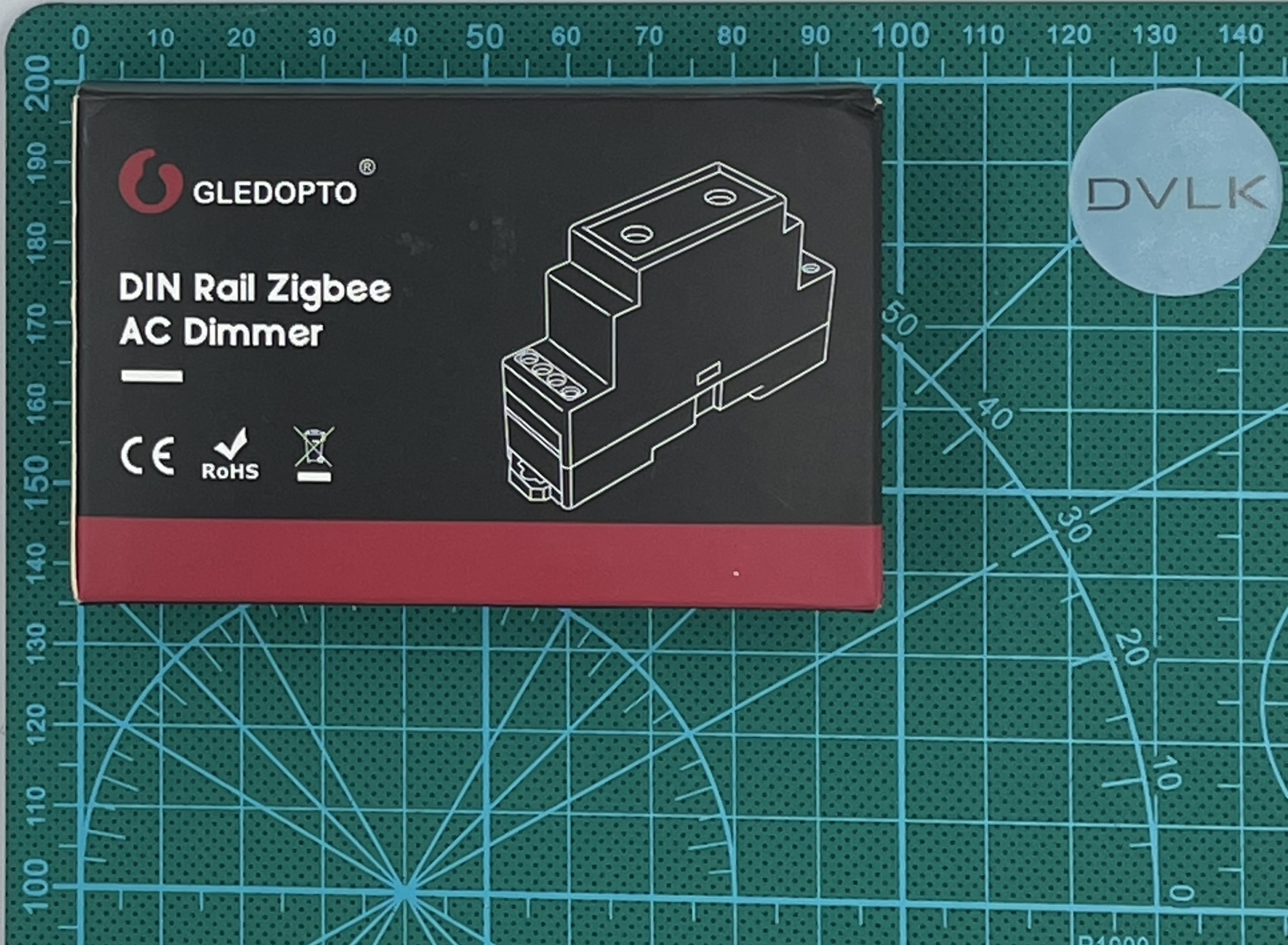

Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

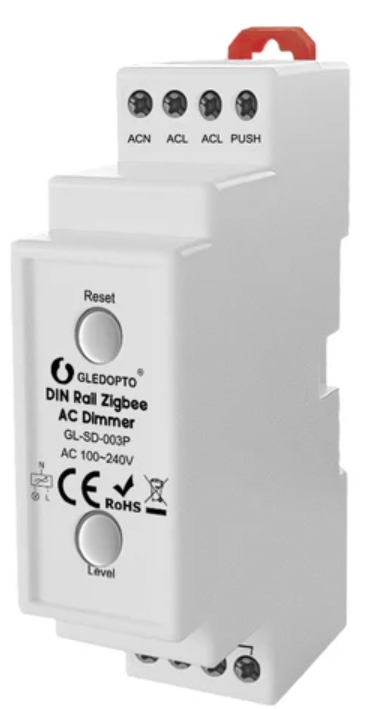

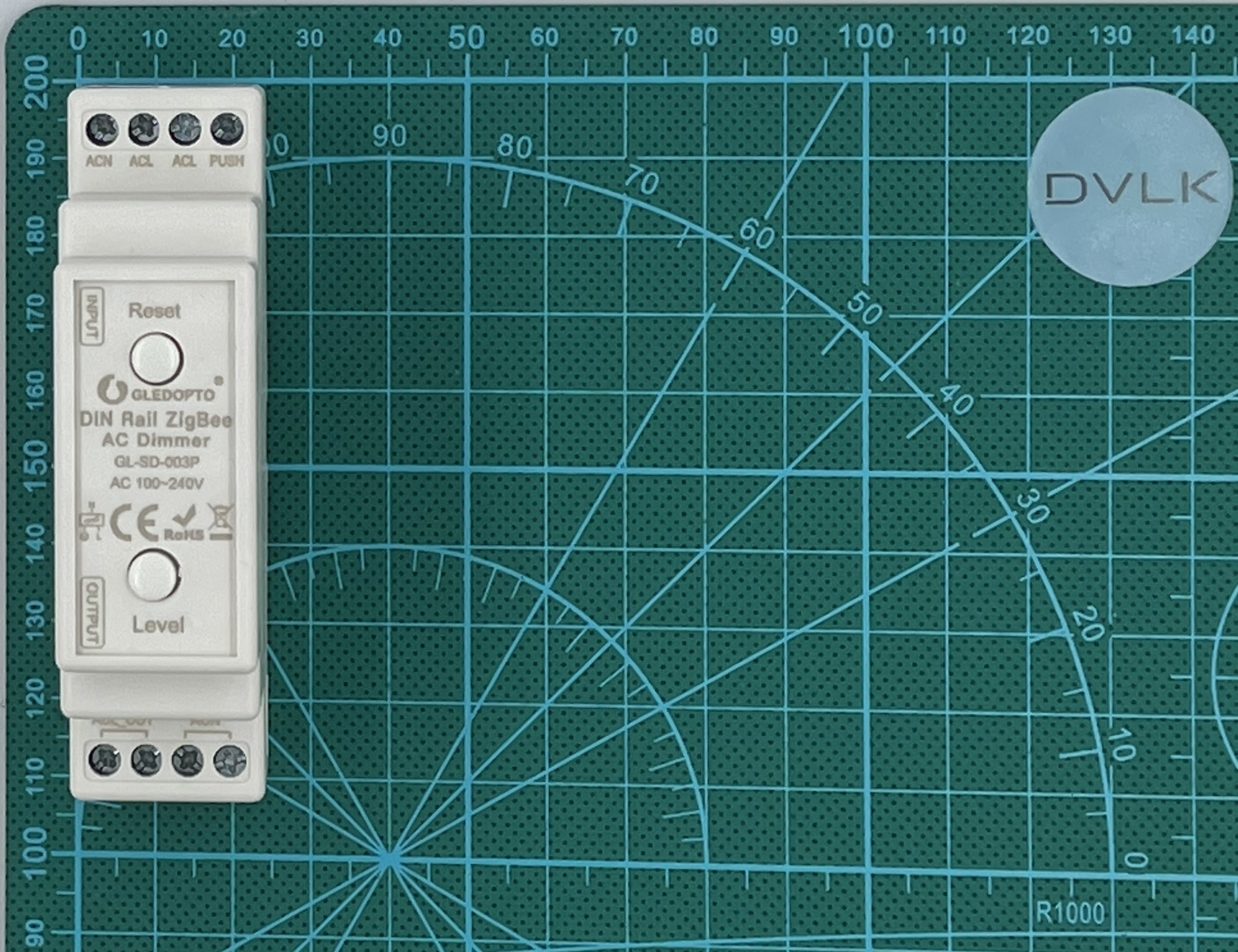

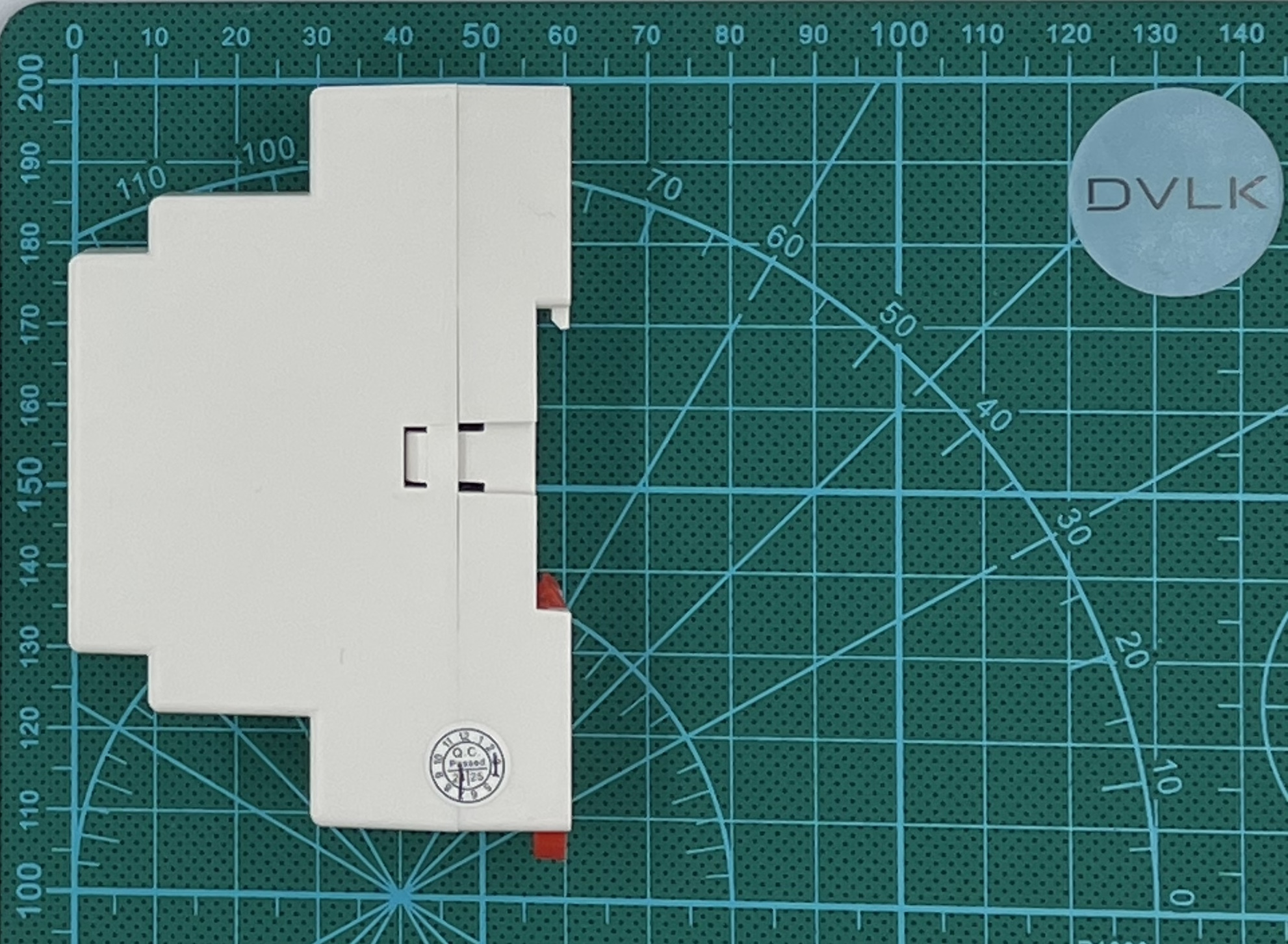

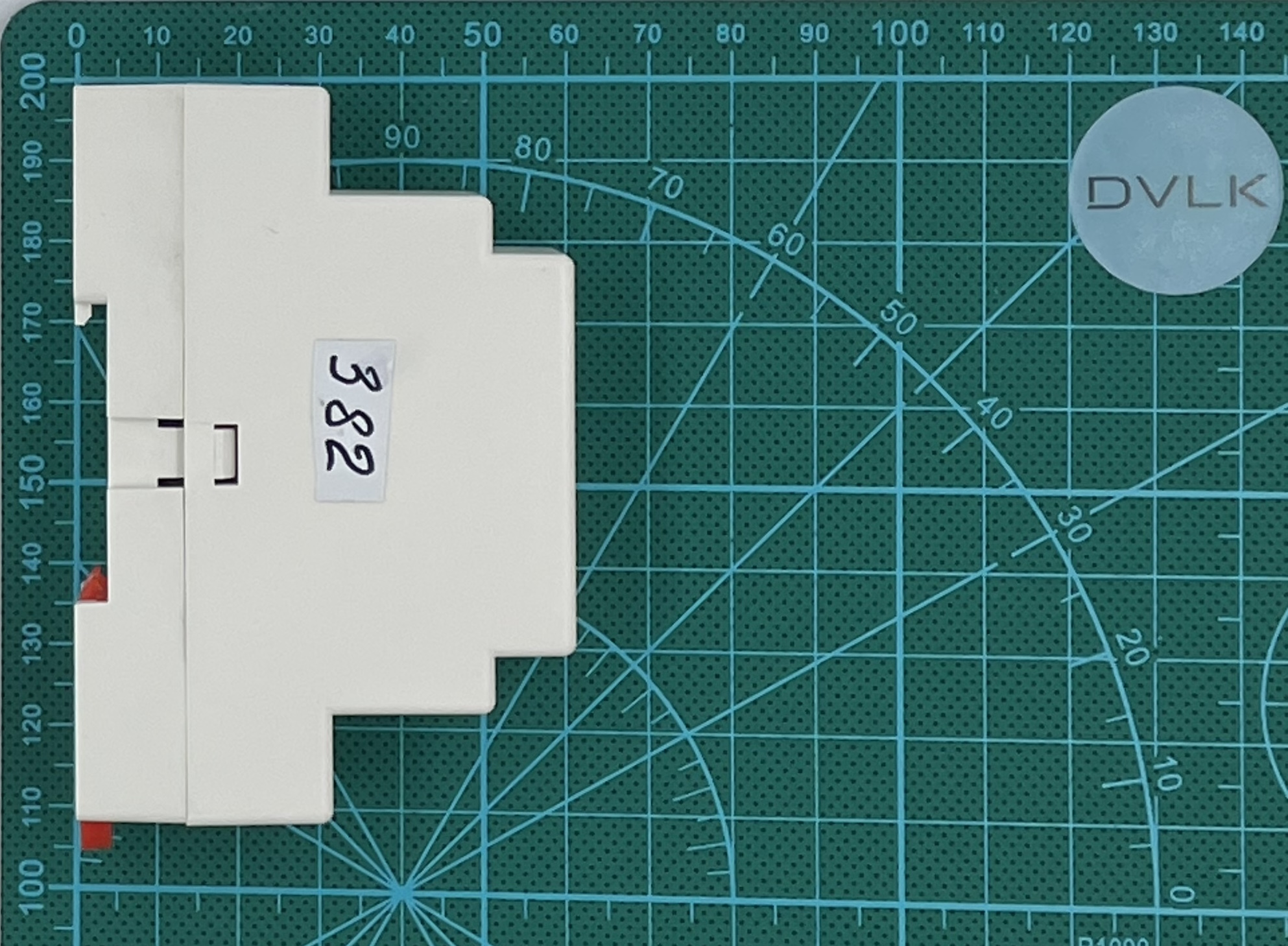

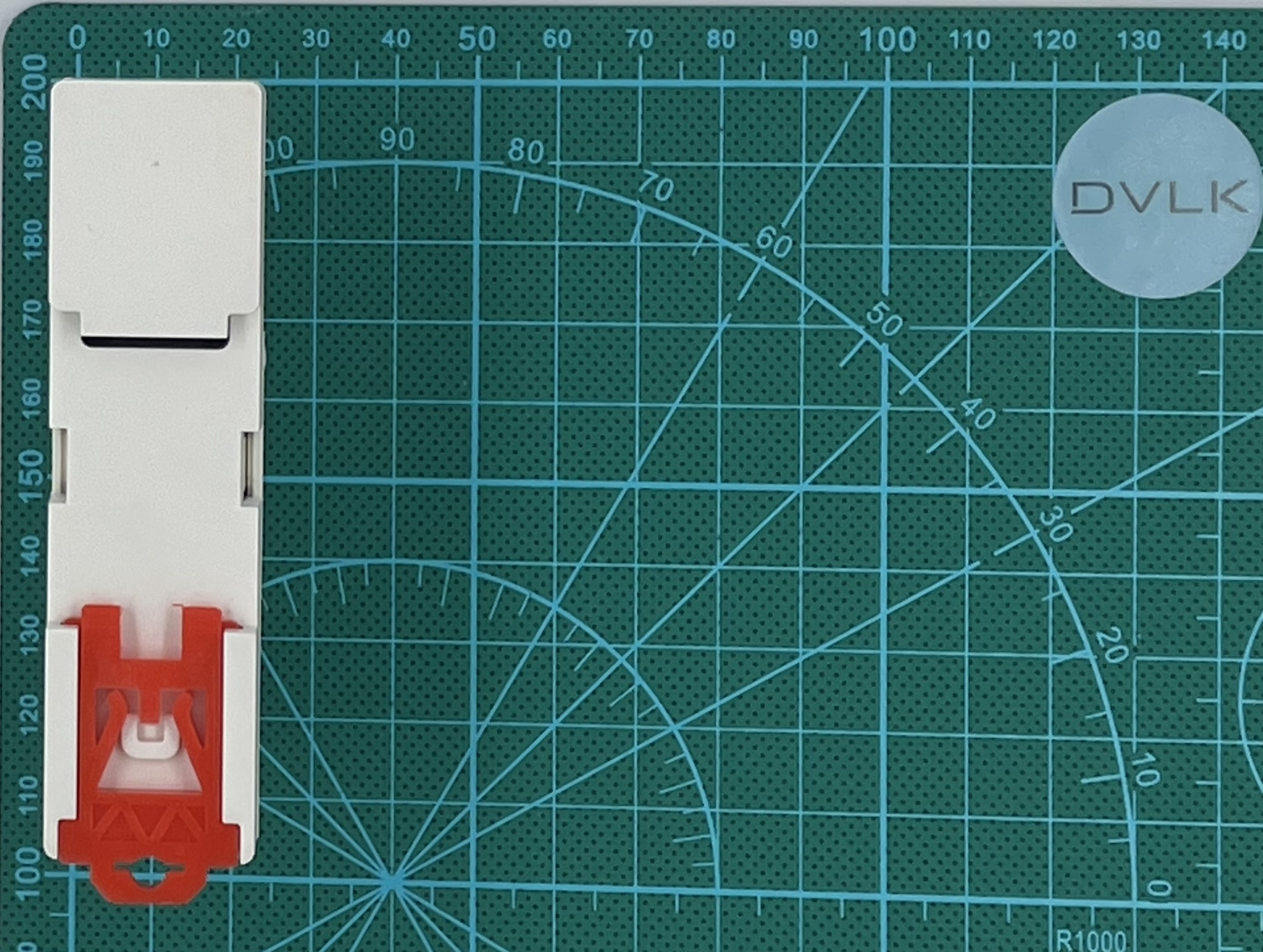

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства

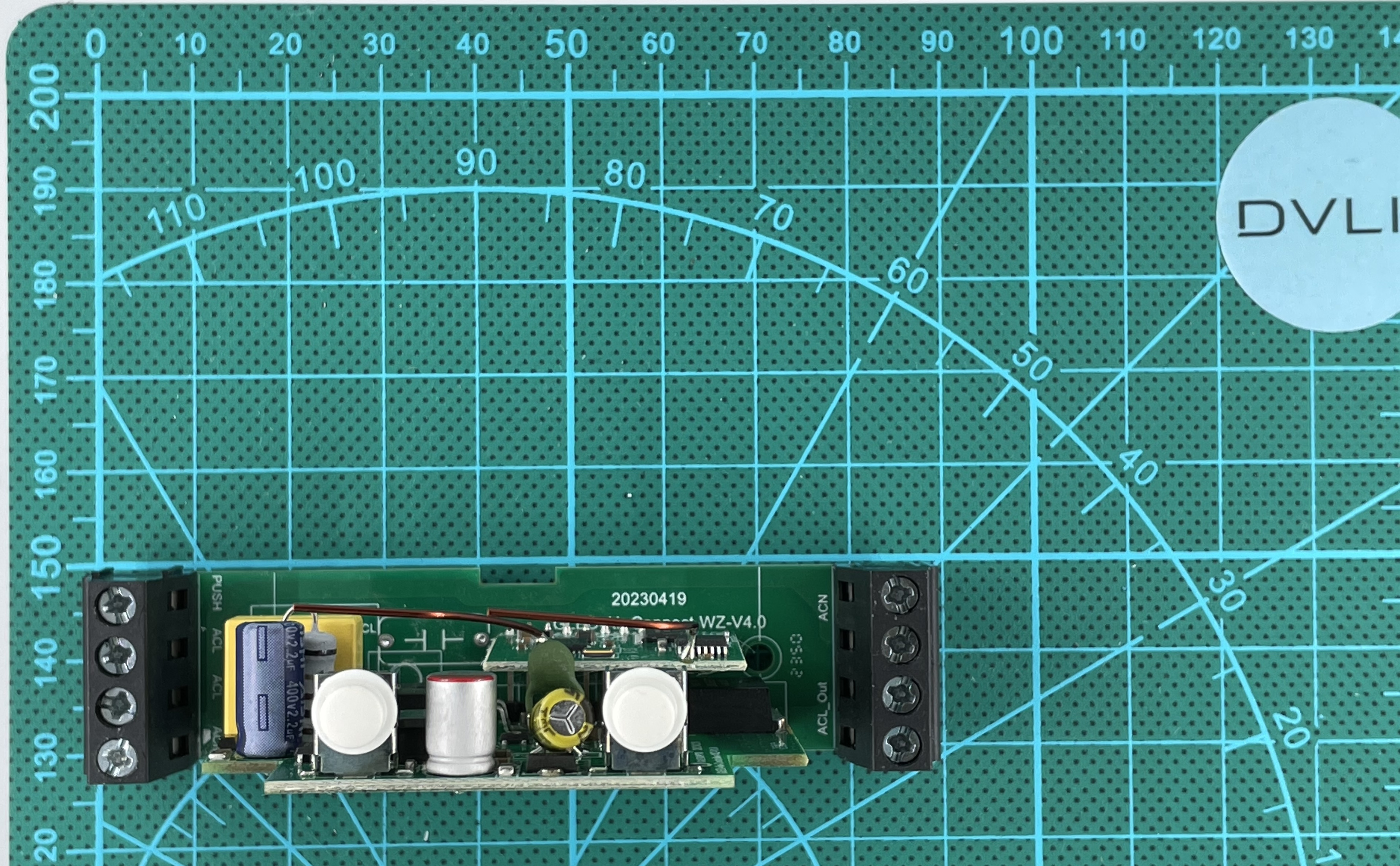

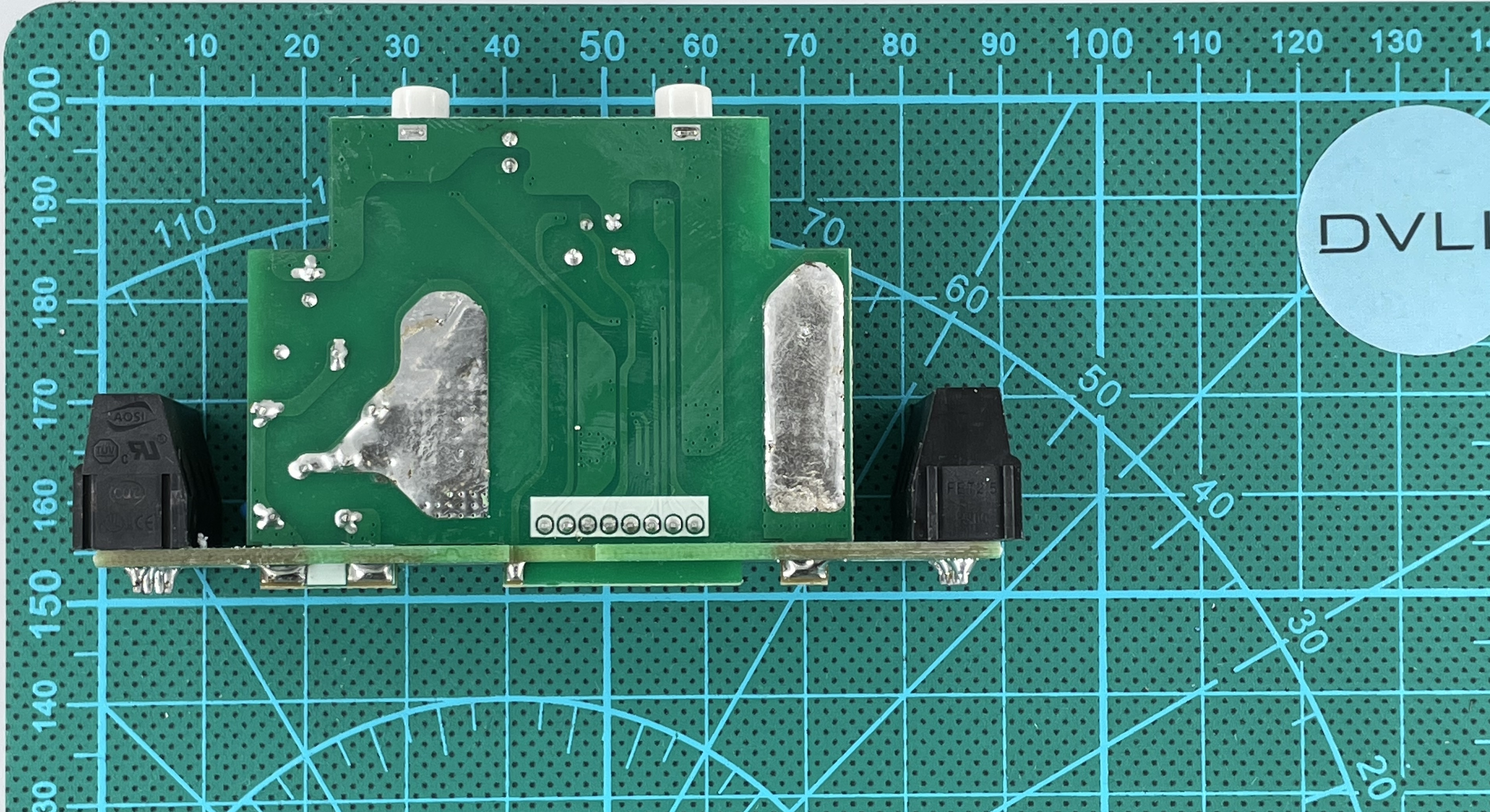

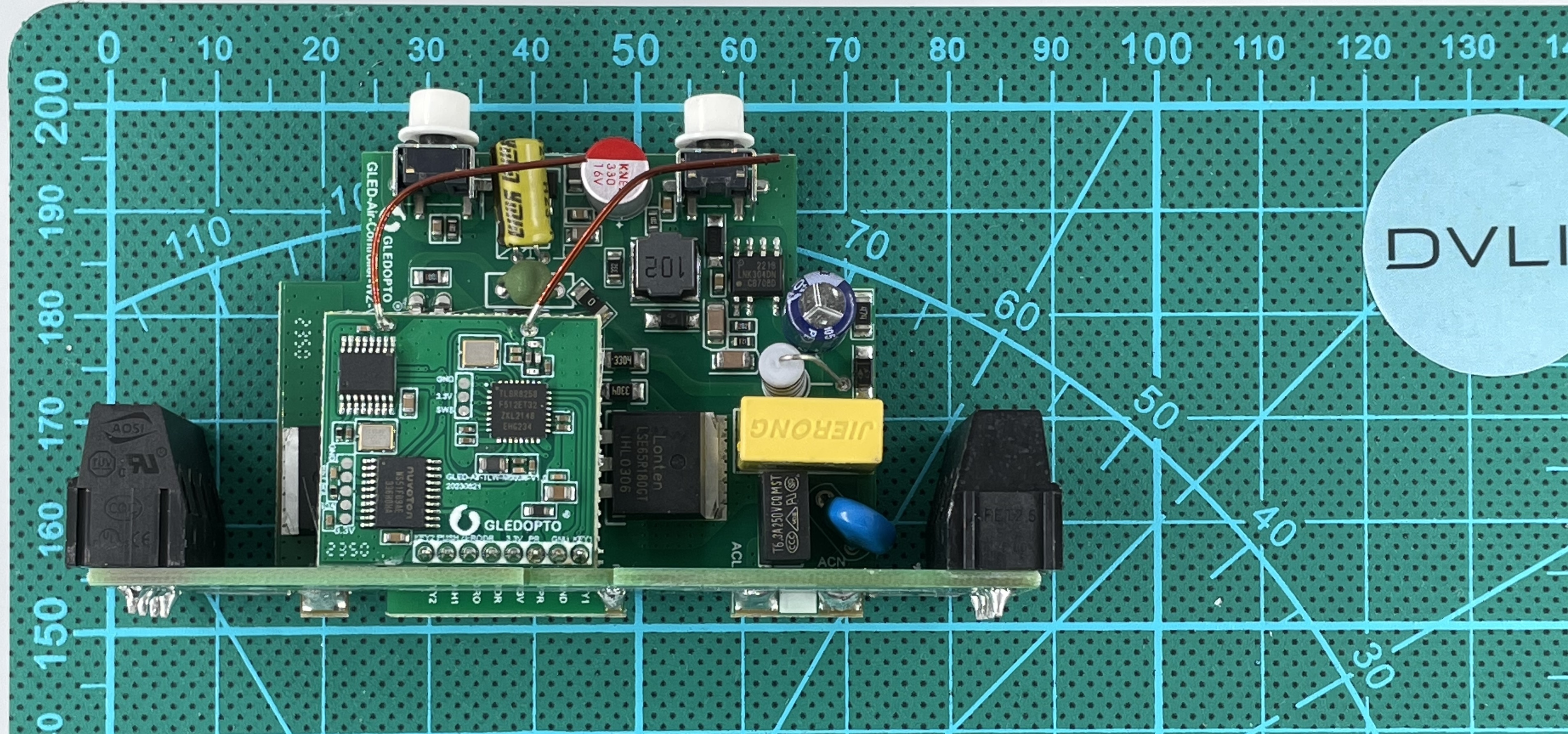

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваТепловизор
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2. | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 9,5 | По паспорту: 92*24*59мм По факту: 91,72(87,5)*58,83*24,2мм |
| 4. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 5. | Корректность и качество работы переключающих механизмов | 10 | |
| 6. | Качество изготовления и монтажа электронных компонентов | 10 | |
| 7. | Шум при работе | 9 | Есть малозаметный писк |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.1 | Проверка защиты от КЗ и вообще проверка на защиты | ||||||||||||||||||||||||||
| 1.2 | Проверка диммера на писк при мин/ср/макс нагрузки | 9 | Малозаметный писк при любой нагрузке и любом уровне яркости | ||||||||||||||||||||||||
| 2. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 3. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 4. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 5. | Удобство и функциональность базового ПО контроллеров | 10 | Можно выбрать тип лампочки, указать минимальную яркость, регулировать яркость | ||||||||||||||||||||||||
| 6. | Удобство и функциональность стороннего ПО контроллеров | 0 | Можно регулировать яркость Через 10-15 секунд после подключения полностью "отваливается", не реагирует ни на какие команды и изменяет статус на "нет ответа" | ||||||||||||||||||||||||
| 7. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
| 8. | Тип подключаемого устройства Тип выключателя |
выключатель без фиксации | |||||||||||||||||||||||||
| 9. | Плавность диммирования | График диммирования по 10 точкам | |||||||||||||||||||||||||
| 10. | Стабильность работы при минимальном заявленном напряжении | ||||||||||||||||||||||||||
| 11. | Стабильность работы при максимальном заявленном напряжении | ||||||||||||||||||||||||||
| 12. | Частота ШИМ (для диммеров работающих на постоянном напряжении) | ||||||||||||||||||||||||||
| 13. | Скорость диммирования 0-100 (приложить график T-V, снятый с осциллографа) | ||||||||||||||||||||||||||
| 14. | Шаг диммирования в % | ||||||||||||||||||||||||||
| 15. | Возможность задать в настройках скорость диммирования | ||||||||||||||||||||||||||
| 16. | Выбор фронт полуволны для срезания при диммировании (для диммеров работающих на переменном напряжении) | ||||||||||||||||||||||||||
| 17. | Время реагирования на команды (с использованием осциллографа)
|
WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) LAN (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) Выключатель (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой | ||
| 2. | Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой | указывать артикулы ламп | |
| 3. | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - медленный (0-100 за 15 сек), по 5 раз | указывать артикулы ламп | |
| 4. | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - быстрый (0-100 за 1 сек) 5 раз | указывать артикулы ламп | |
| 5. | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом "догоняет" или пропускает? |
||
| 6. | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз | указывать нагрузку используемую при тесте. | |
| 7. | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз | указывать нагрузку используемую при тесте. | |
| 8. | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз | указывать нагрузку используемую при тесте. | |
| 9. | Стресс-тест (период 2с) с нагрузкой 75% LED - 100 раз | указывать артикулы ламп и нагрузку | |
| 10. | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз | указывать артикулы ламп и нагрузку | |
| 11. | Стресс-тест (период 2с) с LED нагрузкой 120% - 100 раз | указывать артикулы ламп и нагрузку | |
| 12. | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) | ||
| 13. | Тест на выносливость (период 1 с) - 10 00 раз | указывать артикулы ламп | |
| 14. | Совместимость с LED лампами | ||
| 15. | Выходной сигнал на канале при 10 % яркости с нагрузкой 95W | скриншот с осциллографа | |
| 16. | Выходной сигнал на канале при 50 % яркости с нагрузкой 95W | скриншот с осциллографа | |
| 17. | Выходной сигнал на канале при 100 % яркости с нагрузкой 95W | скриншот с осциллографа | |
| 18. | Температура устройства после получаса при максимальной резистивной паспортной нагрузке | ||
| 19. | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии (для устройств без 0 линии) | - |
Заключение
Рейтинг 0. Бракованная партия, через 10-15 секунд перестает выходить на связь с хабом sprut и устанавливается статут "нет ответа". С хабом Tuya работает исправно.
