GLEDOPTO ZigBee LED-драйвер RGBCCT 6A 5-24В
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — LED-драйвер, доступ — публичный
Тип устройстваДиммер
Рейтинг устройстваРейтинг 9. Имеет 5 режимов работы: RGBCCT, RGBW, RGB, CCT, DIM. Во всех работает исправно (панель управления в sprut не меняется, просто перестают работать ползунки в зависимости от режима). Диммирует линейно, не нагревается, LED-нагрузку держит. Издает небольшой писк при работе под нагрузкой при яркости в среднем от 25 до 75 процентов. Пропускает команды если не успевает их отработать. Быстро реагирует на команды. Не имеет разъемов для подключения выключателя.
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, функционал полностью соответствует Tuya
Заключение/заметки/примечанияВ базовом ПО (Tuya) работает нормально во всех режимах:
1. RGBCCT
2. RGBW
3. RGB
4. CCT
5. DIM
В зависимости от выбранного режима блокируются некоторые настройки (ползунки).
В sprut также работает во всех режимах, однако в зависимости от выбранного режима некоторые настройки и ползунки не блокируются, а просто не работают.
1. RGBCCT
2. RGBW
3. RGB
4. CCT
5. DIM
В зависимости от выбранного режима блокируются некоторые настройки (ползунки).
В sprut также работает во всех режимах, однако в зависимости от выбранного режима некоторые настройки и ползунки не блокируются, а просто не работают.
Производитель устройстваGledopto
Модель и линейка устройстваGL-C-002P
Артикул устройства и ссылка на сайт производителяZigBee 5 in 1 Zigbee Mini Ultra Thin LED Controller
Размер70*36*10 мм
Способ монтажана скотч
Рабочее напряжение входноеDC 5-24В
Рабочее напряжение нагрузкиDC 5-24В
Поддерживаемые типы лентRGBCCT/RGBW/RGB/CCT/Dimmer
Способ переключения между типами, если доступно (программно, по нажатию и т.д.)Короткое нажатие на opt
Степень защитыIP20
Рабочая температура-20℃~45℃
Выходной ток на канал3A
Общий выходной ток6A
Максимальное паспортное сечение кабеляПаспортных значений нет
Тип КлеммСамозажимные
Наличие пульта и тип связи с нимда
Интеграция со SprutZigbee
Режим сопряжения и сброса2 коротких нажатия на reset
Поведение при обесточиванииВсегда включено\всегда выключено\ чередование вкл. выкл.\последнее состояние
Роль в Zigbee сетиПроверка биндинга
ЭкосистемаTuya
Наличие RF связинет
Шаблон для sprut-
Каталог sprut Биндингsprut
Где купитьaliexpress
Стоимость$11
Номер на складеDVLK0055
Номер коробки14
Оригинальная документация из комплекта устройстваДокументация
[[:Файл:1734948468905-ed443fff7eecda4d5a904c421de2bee3cf01d4337917f87755fbdb1454e0827a_optim.pdf|]]Скачать

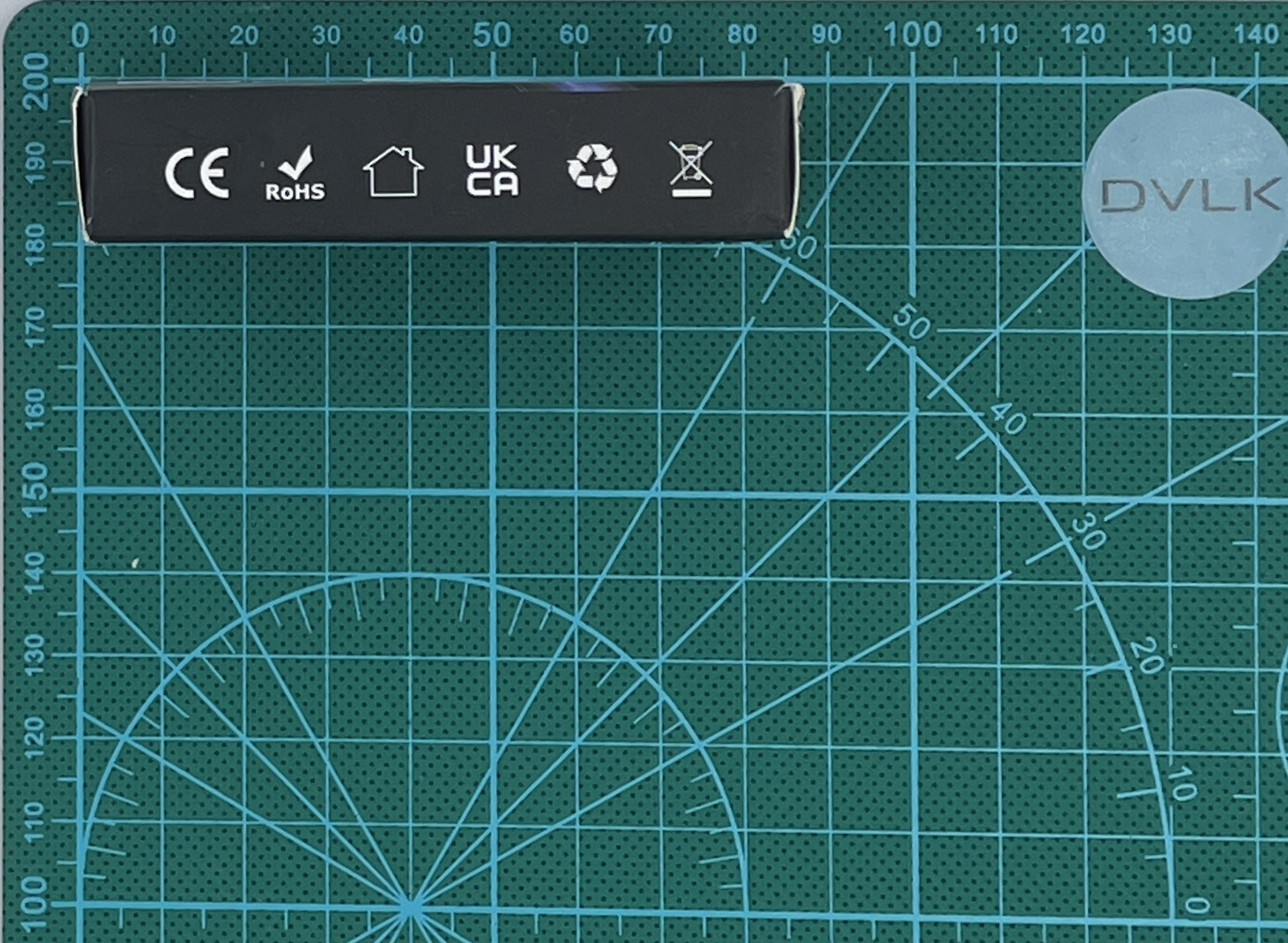

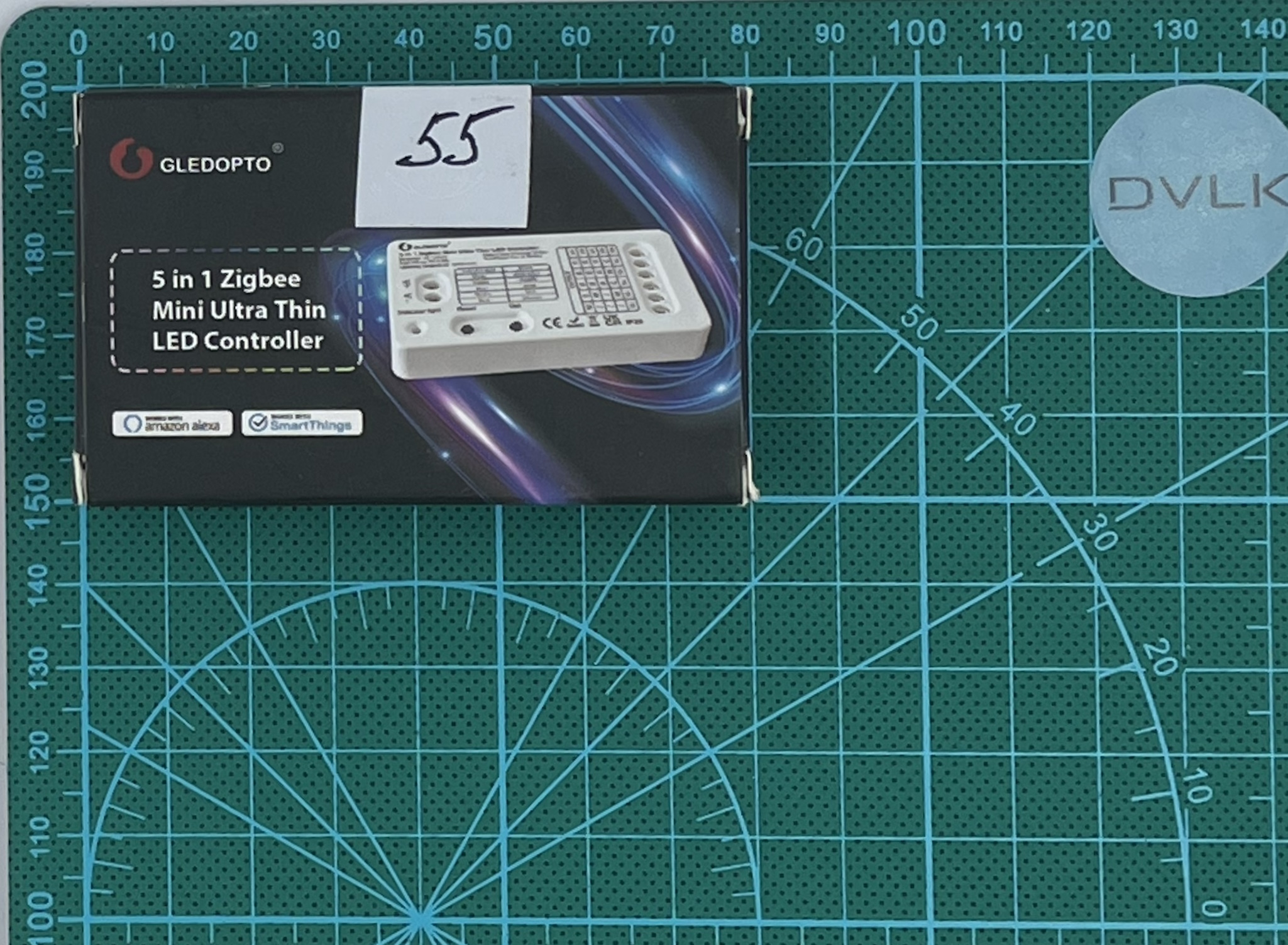

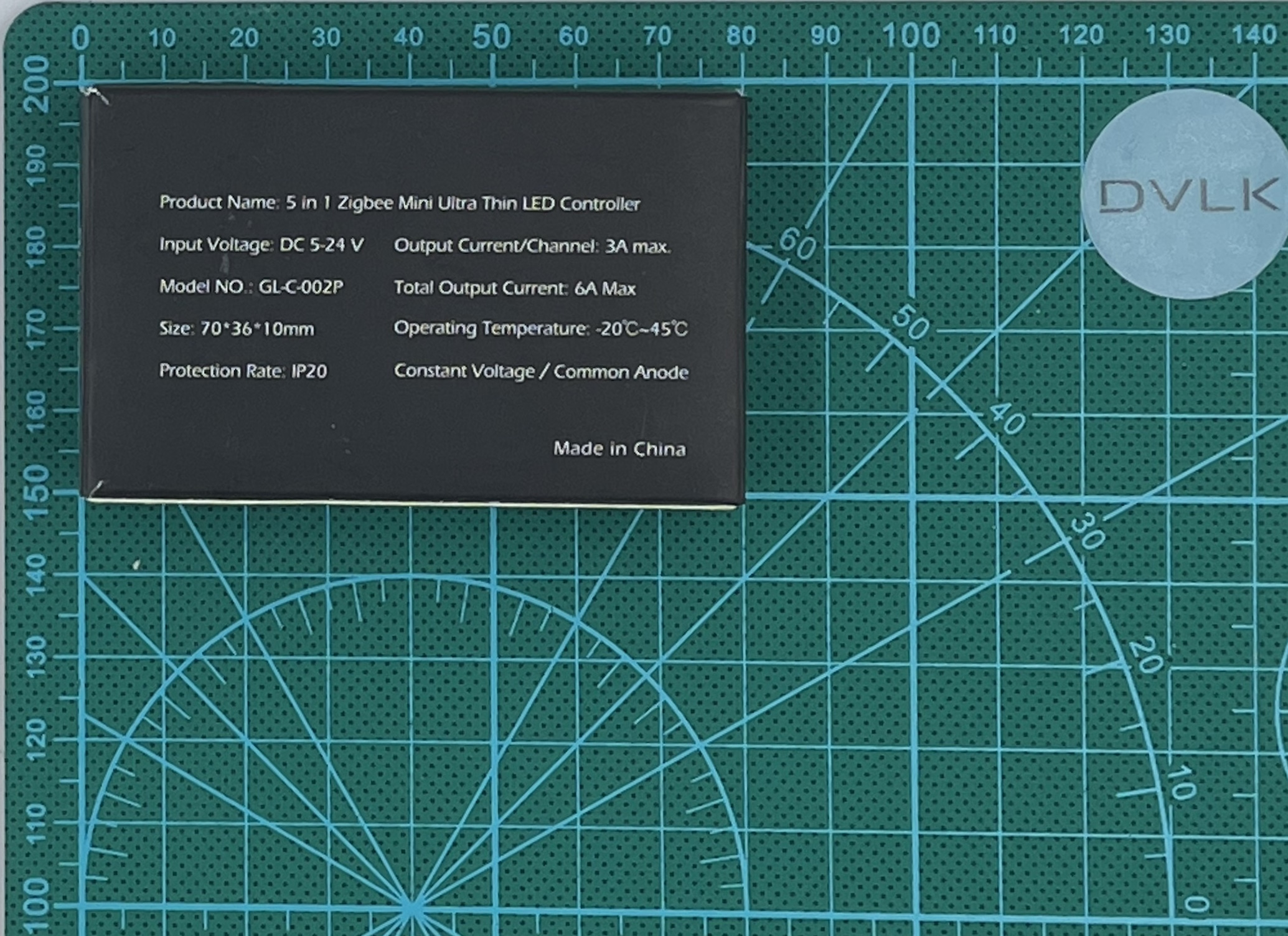

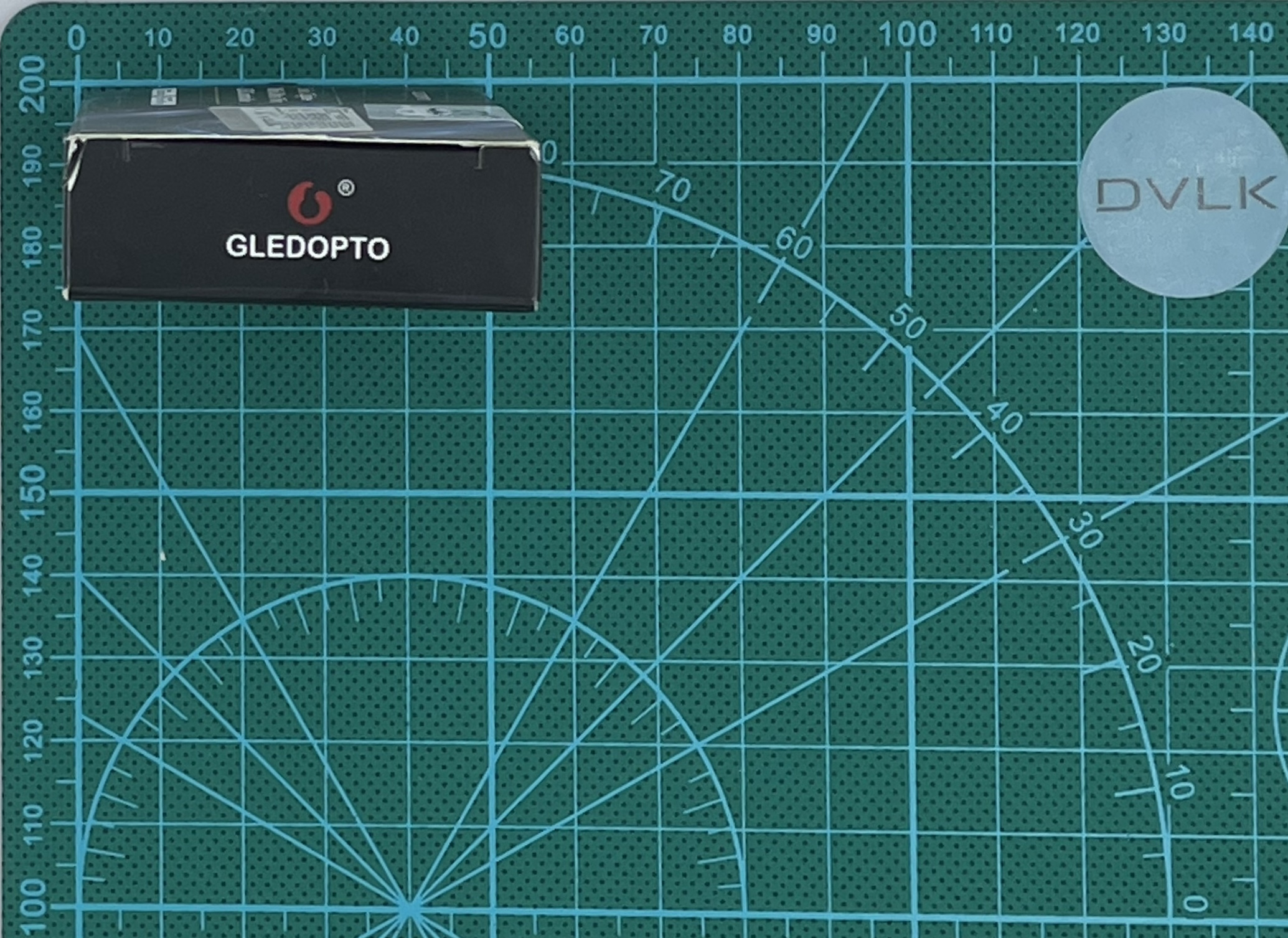

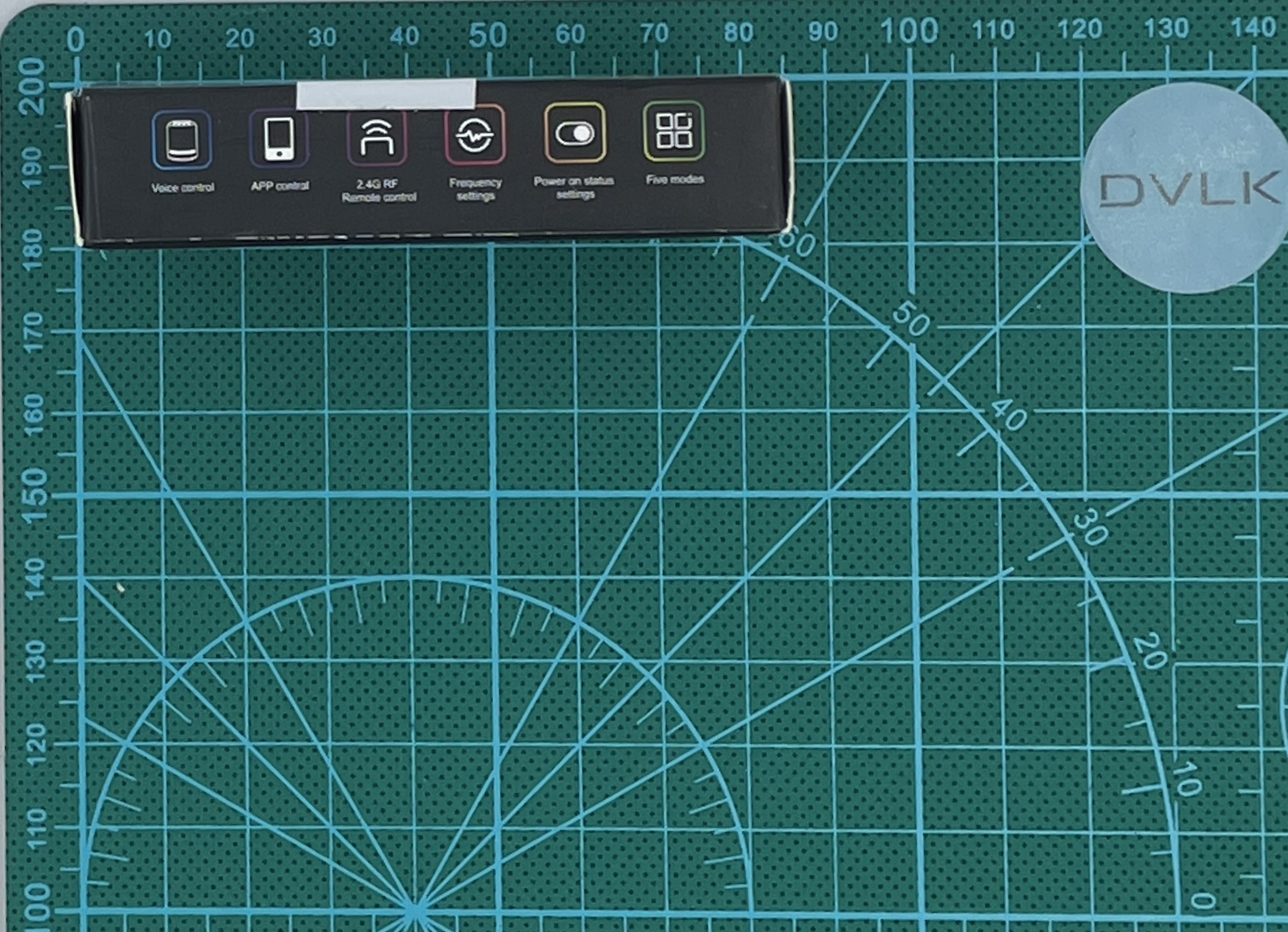

Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

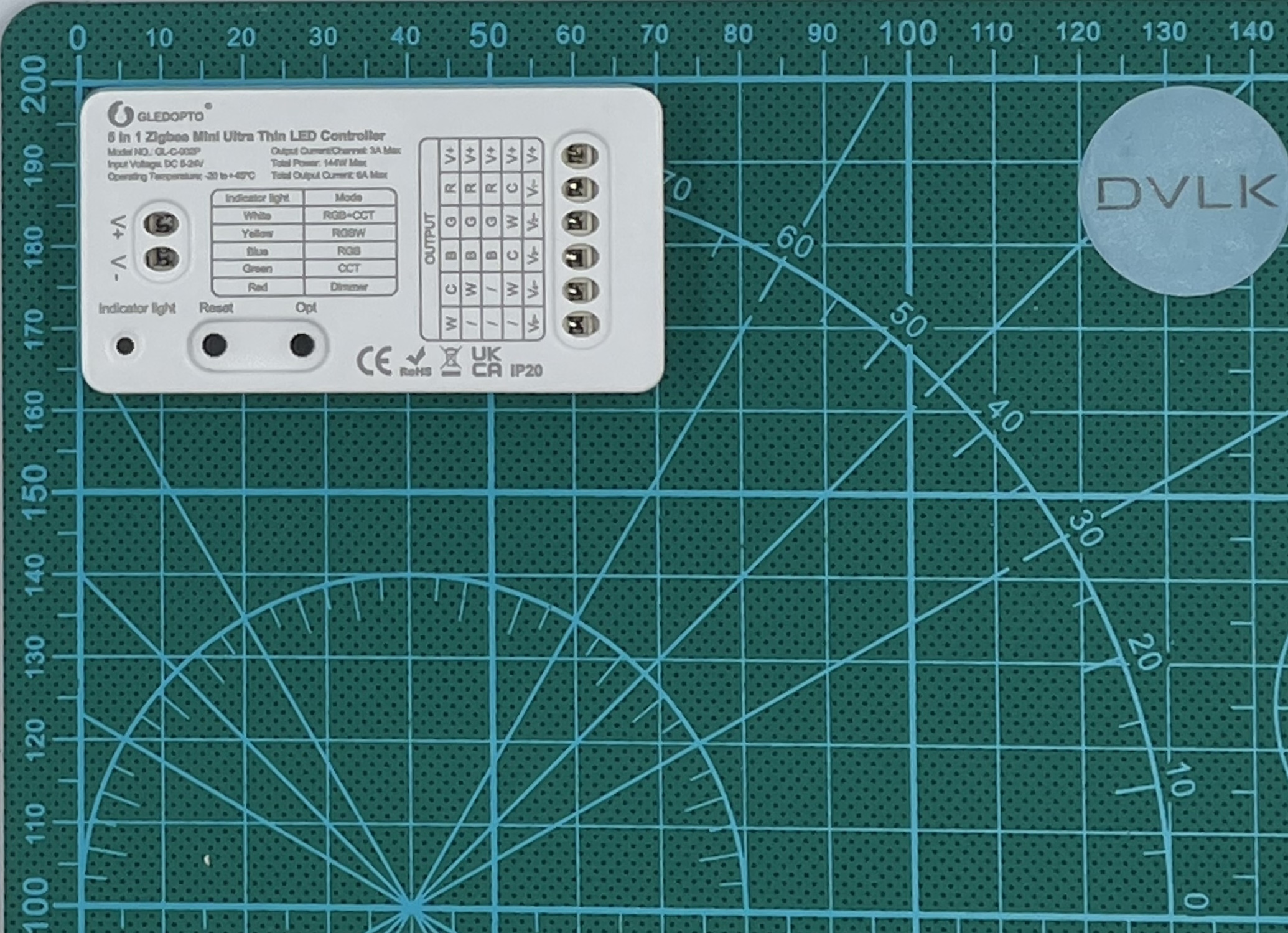

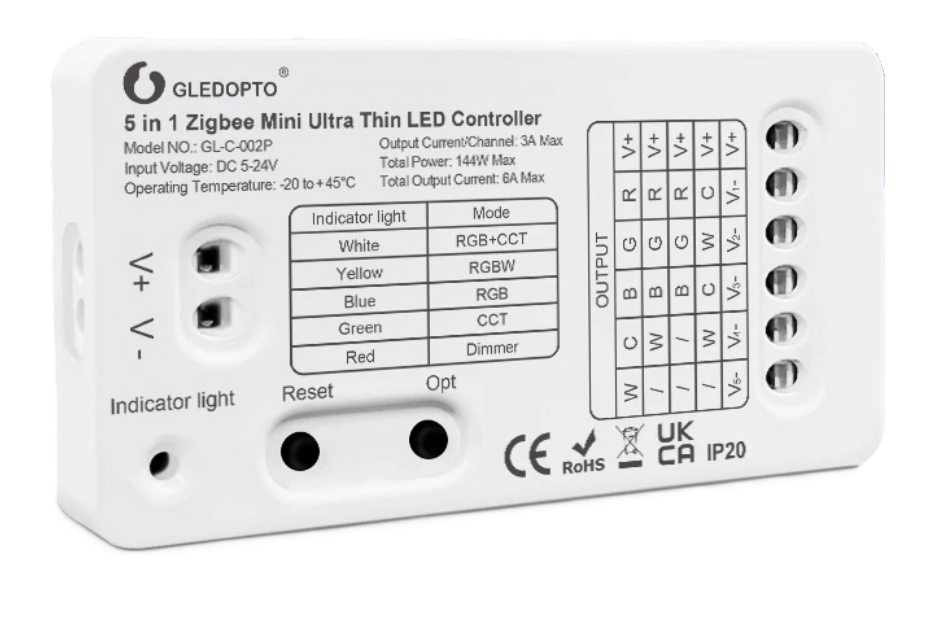

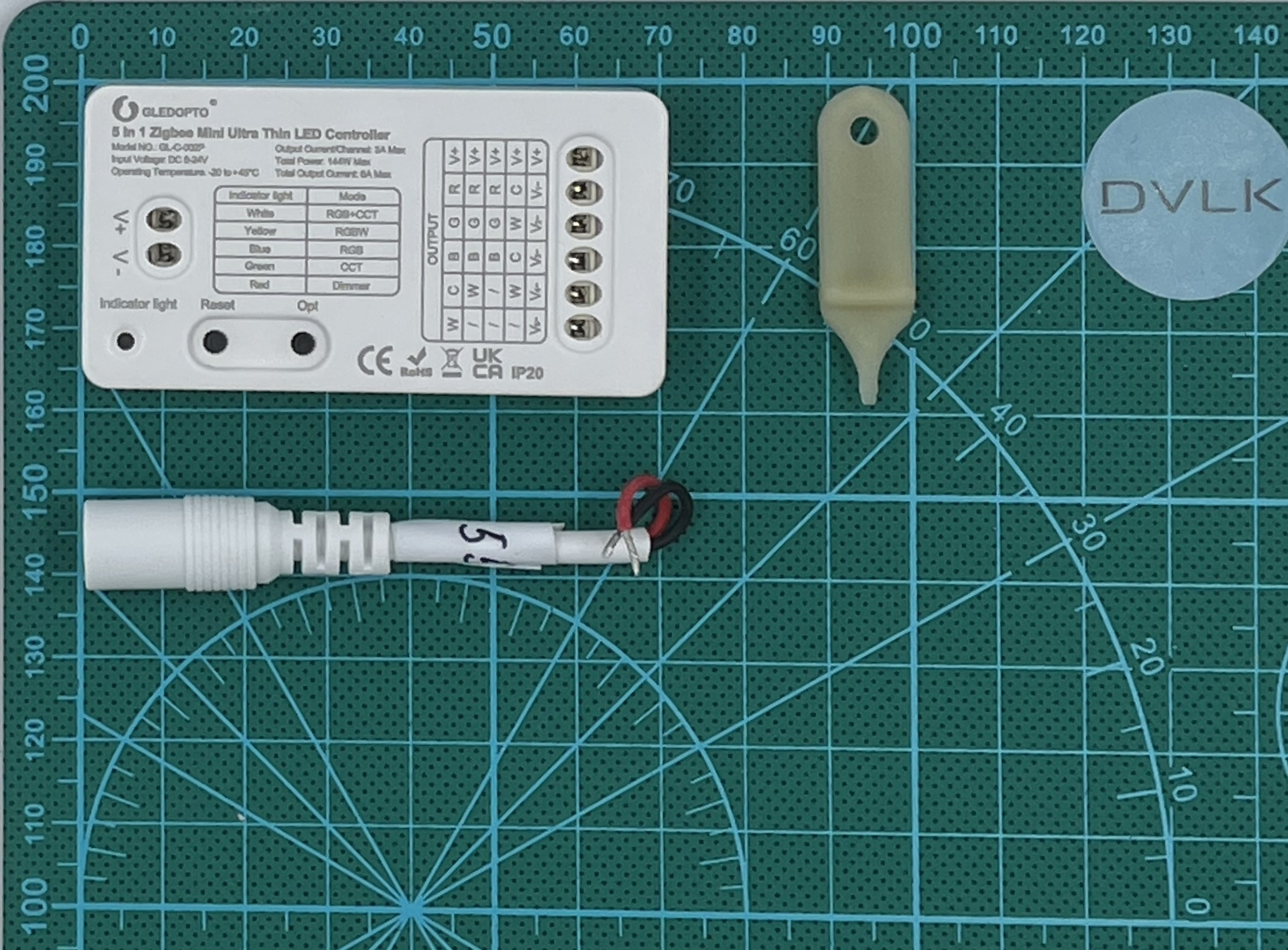

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства

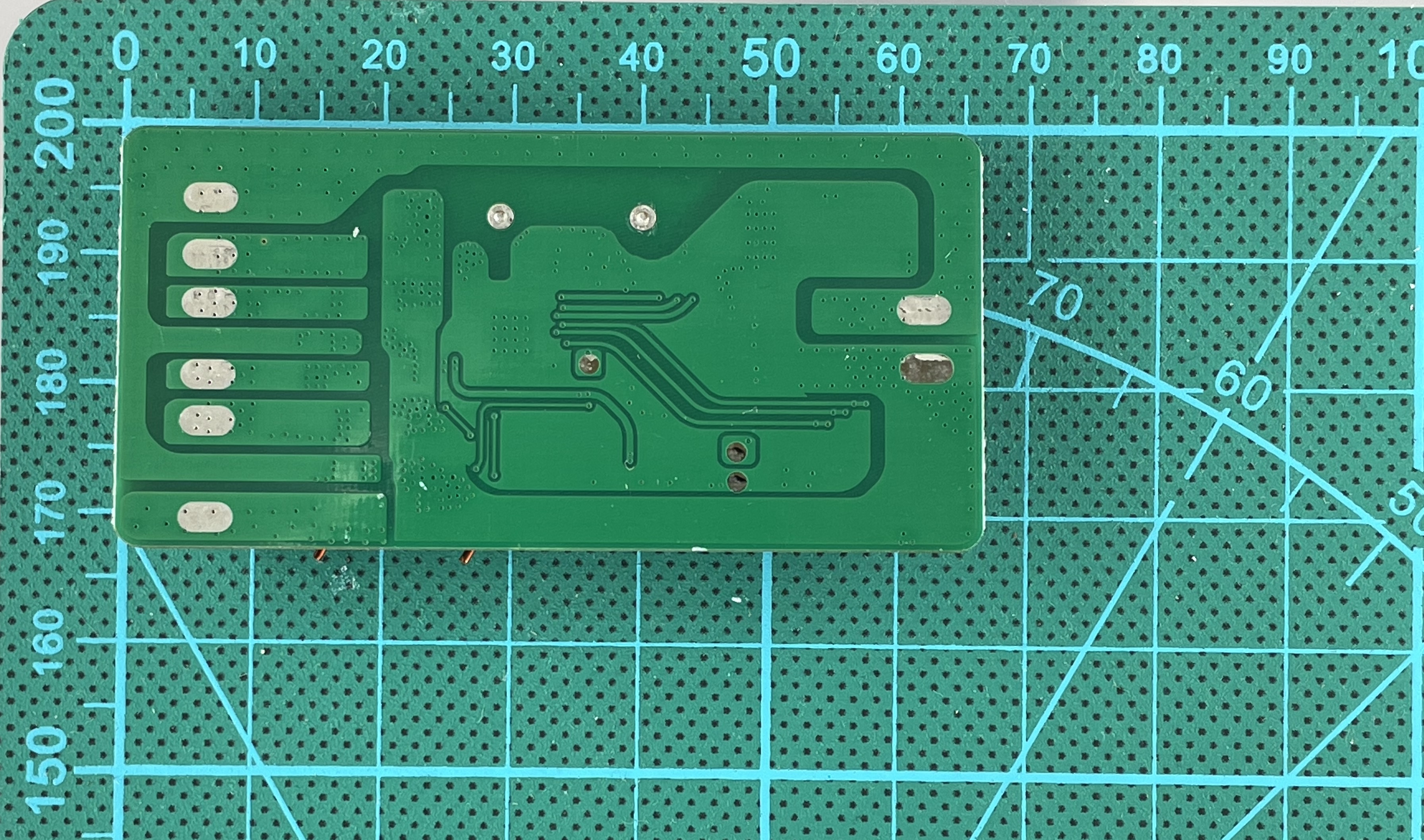

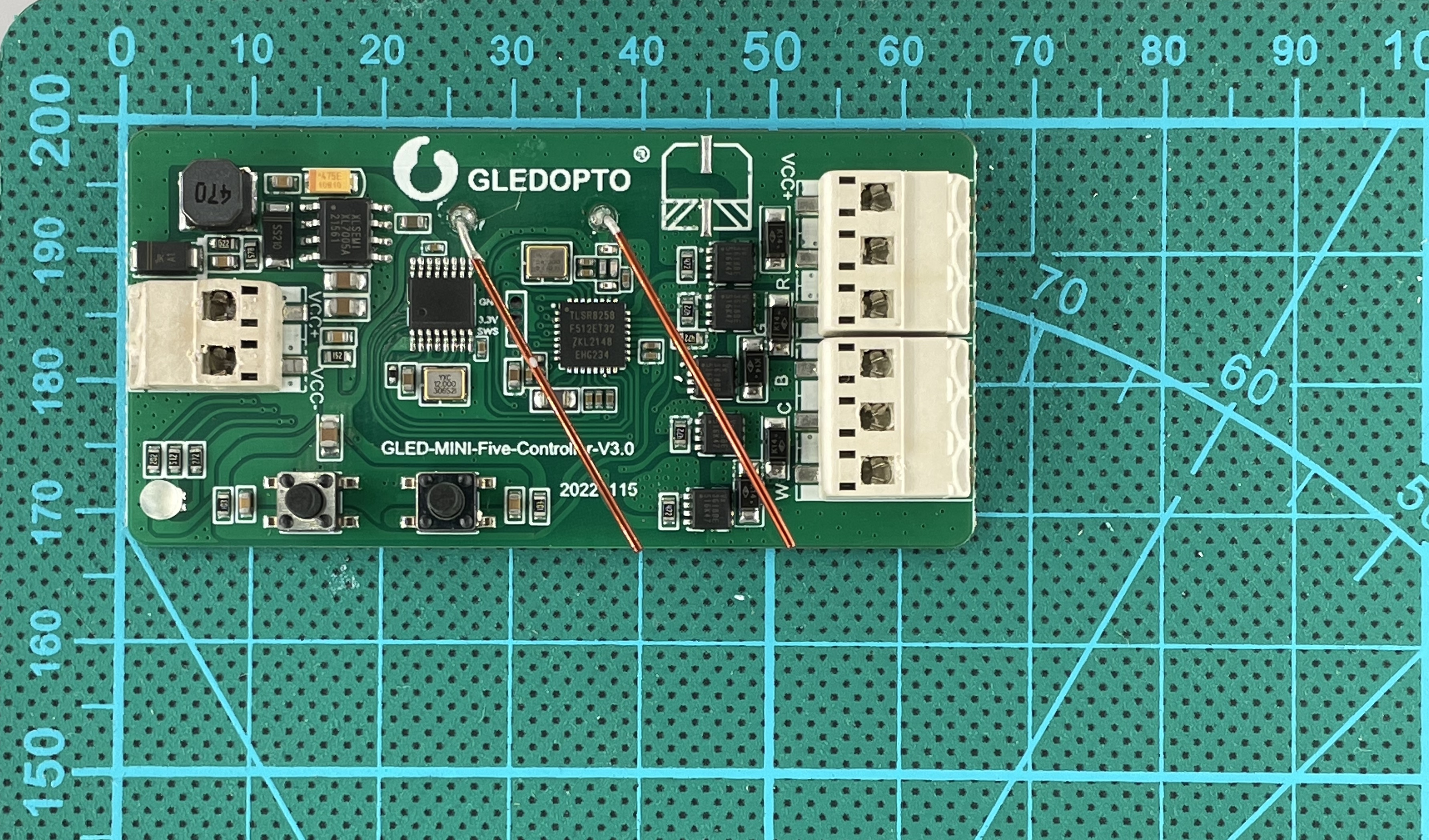

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2. | Общий вид изделия, качество сборки, качество материалов | 10 | |

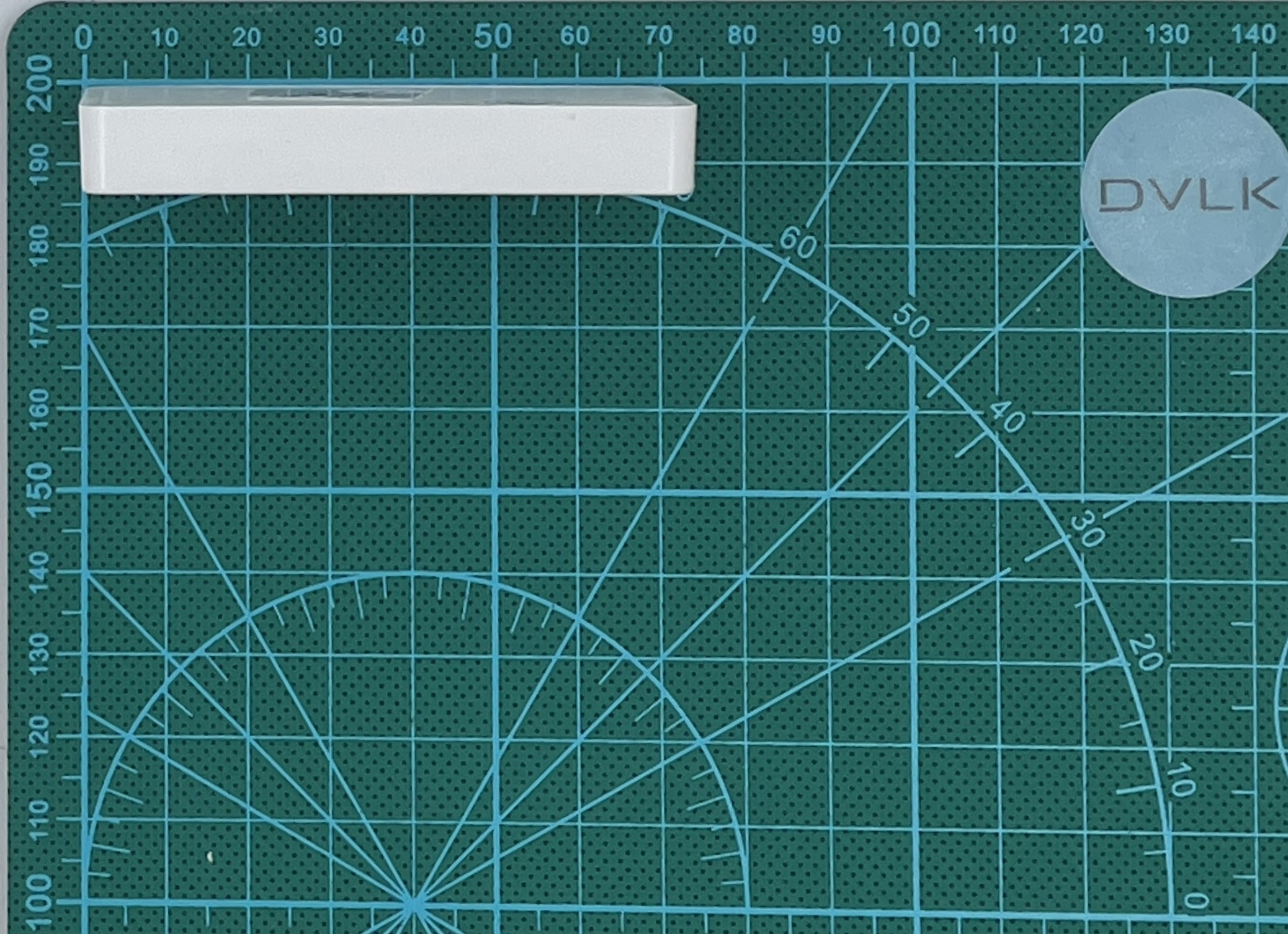

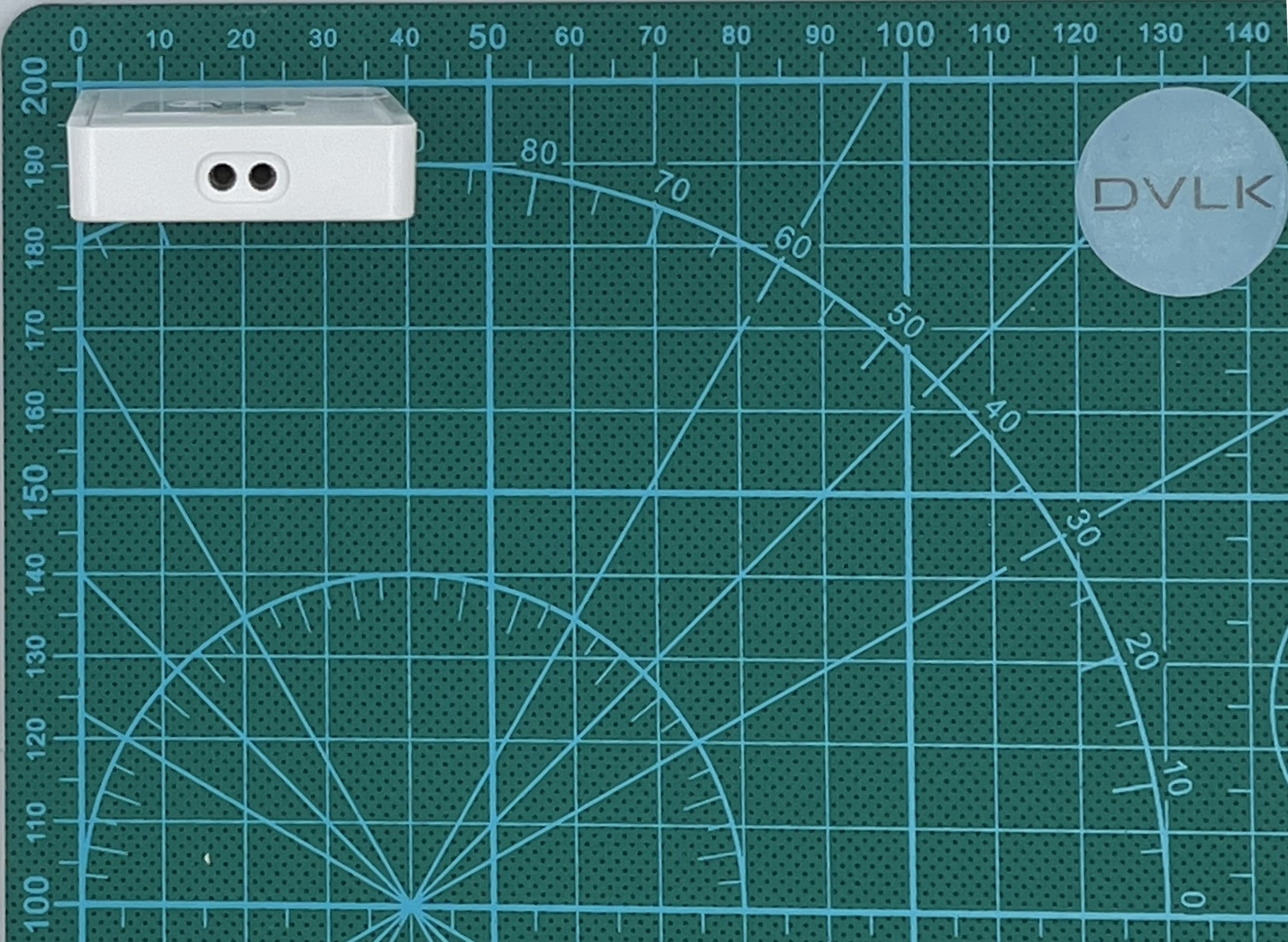

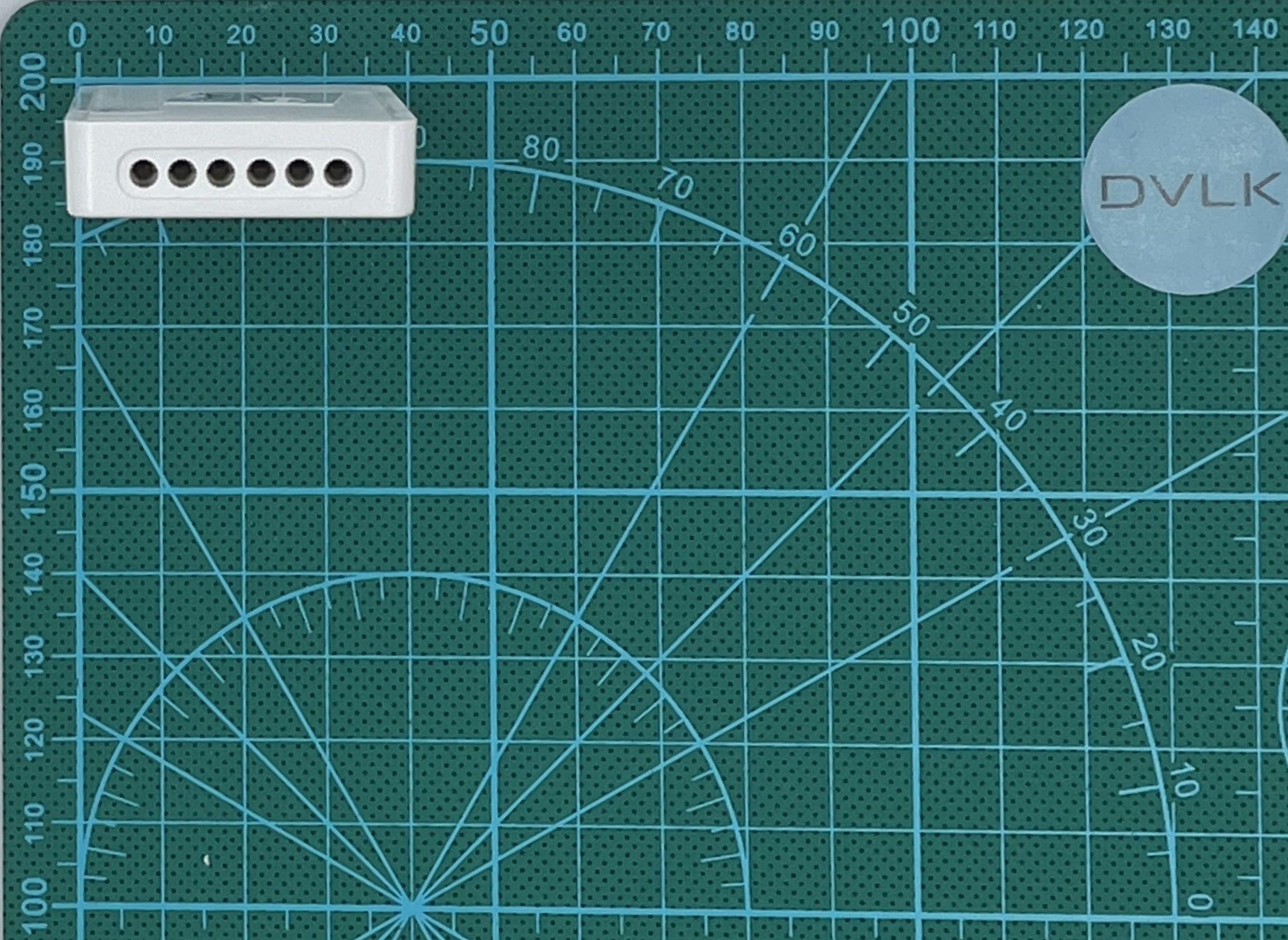

| 3. | Соответствие размеров устройства паспортным данным | 8 | По паспорту: 70*36*10 мм По факту: 69,85*36,97*10,15мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов Клемм для диммеров указать |
9 | Паспортных значений нет По факту влезает 0.75мм2 в ншви и до 2.5 мм2 без ншви (максимальный адекватно влезающий размер 1.5мм2) без ншви сильно проще присоединять и отсоединять провода. Сами клеммы не идеально держат провода. |
| 7. | Качество изготовления и монтажа электронных компонентов | 10 | |
| 8. | Шум при работе | 7 | Был замечен шум (писк) при определенных уровнях яркости под нагрузкой (1,10,25,50,75,100%) |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | |||||||||||||||||||||||||
| 2. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 3. | Влияние на другие устройства в сети | 10 | |||||||||||||||||||||||||
| 4. | Скорость реакции на команды из мобильного приложения
|
9 | 190мс LAN 150мс WEB | ||||||||||||||||||||||||
| 5. | Скорость реакции на команды от другого устройства | - | |||||||||||||||||||||||||
| 6.1 | Проверка защит(проверка защиты от КЗ) | - | |||||||||||||||||||||||||
| 6.2 | Проверка контроллера на писк при мин/ср/макс нагрузки | 7 | При мин нагрузке: на 1% нет звука При ср нагрузке: При макс нагрузке: | ||||||||||||||||||||||||
| 7. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 8. | Удобство и функциональность базового ПО контроллеров | 10 | |||||||||||||||||||||||||
| 9. | Удобство и функциональность при работе со Sprut.hub | 10 | |||||||||||||||||||||||||
| 10. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
| 11. | Тип подключаемого выключателя | Нельзя подключить выключатель | |||||||||||||||||||||||||

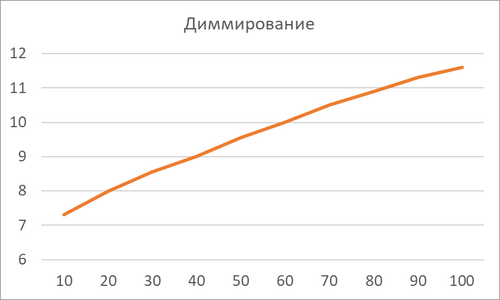

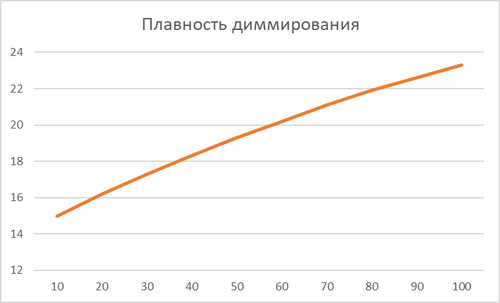

| 12. | Плавность диммирования при разных опорных напряжениях | 9 | Построить график по 10 точкам. 12v | ||||||||||||||||||||||||
| 13. | Наличие плавного пуска нагрузки | - | |||||||||||||||||||||||||
| 14. | Время плавного пуска нагрузки по умолчанию (при наличии) | - | |||||||||||||||||||||||||
| 15. | Возможность изменить время плавного пуска нагрузки. | - | |||||||||||||||||||||||||
| 16. | Скорость изменения | 9 | 1340мс | ||||||||||||||||||||||||
| 17. | Шаг изменения(на сколько меняется напряжение при изменении на 1%) | 10 | 12В 0,05 В 24В 0,09 В | ||||||||||||||||||||||||
| 18. | Работа во всех режимах в родном приложении | 10 | |||||||||||||||||||||||||
| 19. | Работа во всех режимах в Sprut.hub | 10 | |||||||||||||||||||||||||
| 20. | Работа диммера при максимальной нагрузке при max и min напряжении | 10 | При максимальной нагрузке на 24В работает исправно. На 12В нет возможности проверить, нет достаточно мощного БП | ||||||||||||||||||||||||
| 21. | Возможность выбора кнопки в приложении (может быть она высвечивается как отдельный вход) | нет | |||||||||||||||||||||||||
| 22. | Количество и тип управляющих входов и их назначения | - | |||||||||||||||||||||||||
| 23. | Диапазон входного/выходного напряжения | 9 | при 100% и 24В 23,3 В |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой | В документации не указаны значения максимальной резистивной нагрузки | |
| 2. | Работа при указанных в документации значениях максимальной нагрузкой Led | 10 | |
| 3. | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - медленный (0-100 за 15 сек), по 5 раз | 10 | Диммирует плавно, все отлично |
| 4. | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - быстрый (0-100 за 1 сек) 5 раз | 10 | Диммирует плавно, все отлично |
| 5. | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом "догоняет" или пропускает? |
8 | Устройство пропускает команды, если не успевает их отработать. |
| 6. | Стресс-тест (период 2с) с нагрузкой 80% LED - 100 раз | 10 | 2 ленты суммарной нагрузкой примерно 3.4А |
| 7. | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз | 10 | 3 ленты суммарной нагрузкой примерно 5,1А |
| 8. | Стресс-тест (период 2с) с LED нагрузкой 120% - 100 раз | 10 | 4 ленты суммарной нагрузкой примерно 6,8А |
| 9. | Стресс-тест с максимально допустимой Led нагрузкой(1 час) | 10 | Нагрелся до 35 градусов |
| 10. | Тест на выносливость (период 1 с) - 10 00 раз | 10 | |

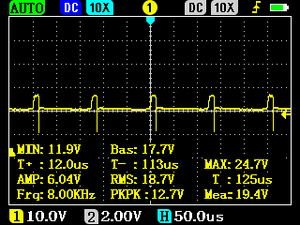

| 11. | Выходной сигнал на канале при 10% яркости с нагрузкой 80% | 9 | скриншот с осциллографа
|

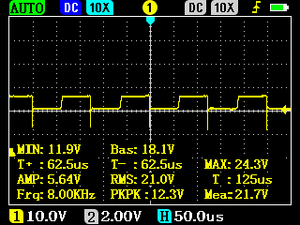

| 12. | Выходной сигнал на канале при 50% яркости с нагрузкой 80% | 9 | скриншот с осциллографа
|

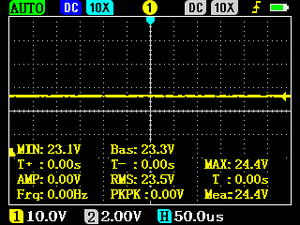

| 13. | Выходной сигнал на канале при 100% яркости с нагрузкой 80% | 10 | скриншот с осциллографа
|
| 14. | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии (Для устройств без 0 линии) | - | |
| 15. | Считаем КПД - измеряем и фиксируем входную и выходную мощность при основных напряжениях и 20% и 80% загрузке | 9 | При 24В и 80% нагрузке КПД 95% При 24В и 20% нагрузке КПД 95% |
Заключение
Рейтинг 9. Имеет 5 режимов работы: RGBCCT, RGBW, RGB, CCT, DIM. Во всех работает исправно (панель управления в sprut не меняется, просто перестают работать ползунки в зависимости от режима). Диммирует линейно, не нагревается, LED-нагрузку держит. Издает небольшой писк при работе под нагрузкой при яркости в среднем от 25 до 75 процентов. Пропускает команды если не успевает их отработать. Быстро реагирует на команды. Не имеет разъема для подключения выключателя.
