EKF Zigbee Выключатель без нулевой линии проводной 2 клавиши 250В 400Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Тип устройстваВыключатель
Рейтинг устройства7.5
Производитель устройстваEKF
Рабочее напряжение110-250В
Ток нагрузки общий400Вт
Ток нагрузки общий LED200Вт
Количество клавиш2
Возможность отвязывать клавиши от реле-
Максимальная нагрузка на канал400Вт
Максимальная нагрузка для Led ламп на канал200Вт
Наличие нулевой линиинет
Наличие диммированиянет
Размеры82*82*38,9мм
Возможность установки в рамкуда
Диапазон рабочих температур-10~35°C
ЭкосистемаEKF
Режим сопряжения и сбросаЗажать любую клавишу на 10 секунд до тех пор, пока не начнет мигать светодиод
Поведение при обесточиванииПоследнее состояние, всегда вкл, всегда выкл
Роль в Zigbee сетиРоутер
Серия устройстваСтокгольм
Модель и линейка устройстваRCV-ST2-WD-ZB
Артикул устройства и ссылка на сайт производителяRCV-ST2-WD-ZB
Ссылка на документациюekfgroup
Интеграция со SprutZigbee
ПримечанияМожно настроить индикацию (всегда включена, всегда выключена, индикация при включении и при выключении), выбрать тип клавиши (переключатель, тумблер и моментный (возвратный) выключатель). При подключении светодиодных ламп - они либо горят в половину накала либо мерцают при выключенном выключателе
Каталог sprutsprut
Биндингнет
Шаблон для sprutесть
Где купитьekfgroup
Стоимость$19,5
Номер на складеDVLK0403
Номер коробки2
Документация
Паспорт «Умный выключатель Стокгольм» (PDF)

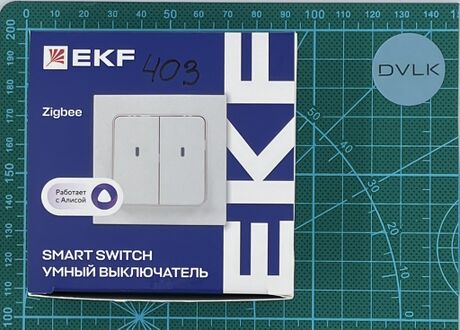

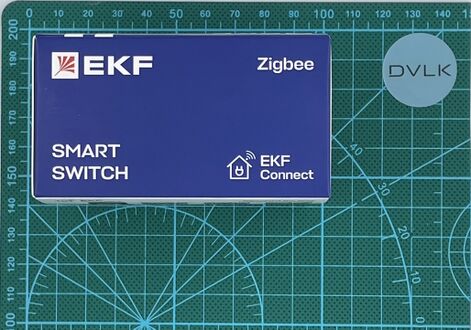

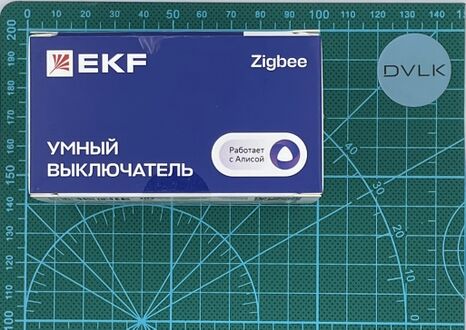

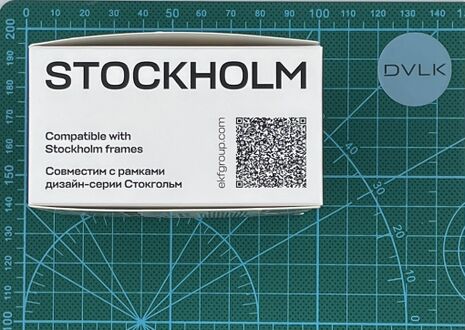

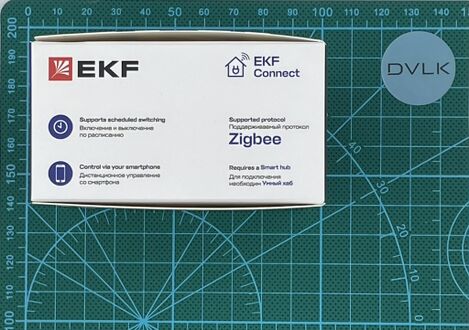

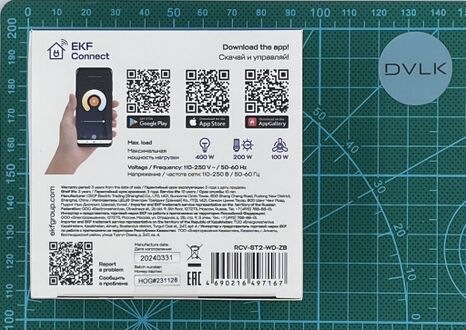

Фото коробки

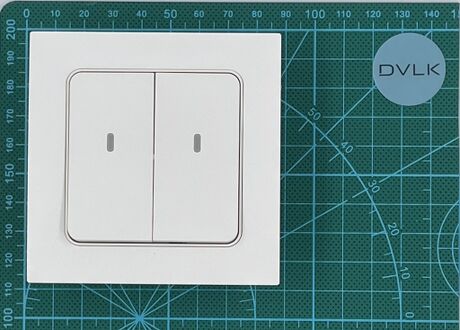

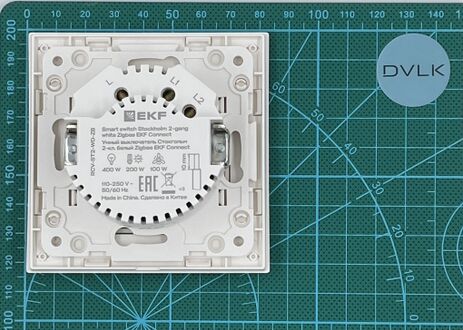

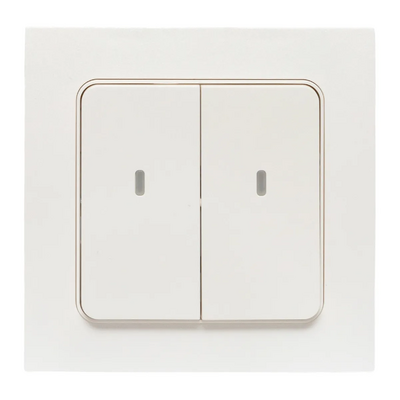

Фото устройства

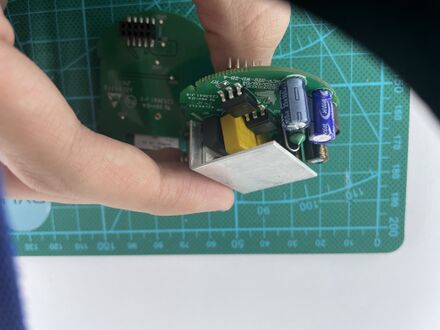

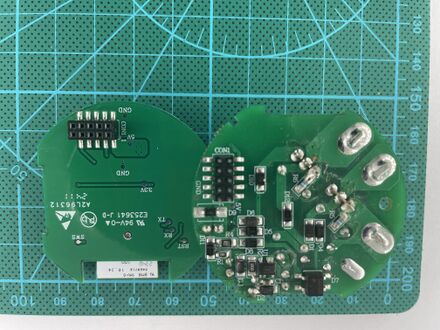

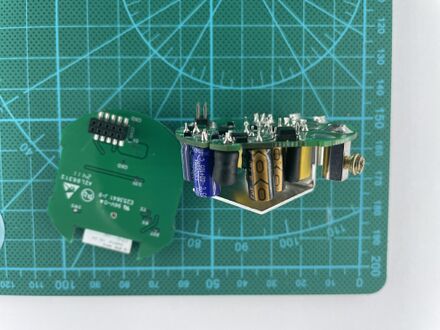

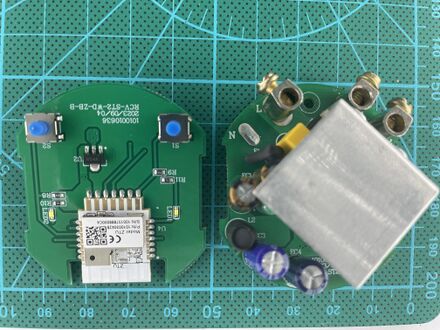

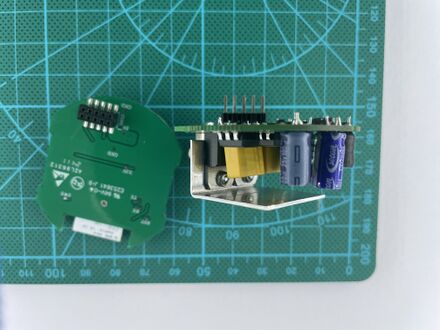

Внутренности устройства

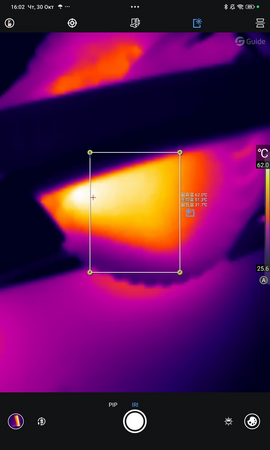

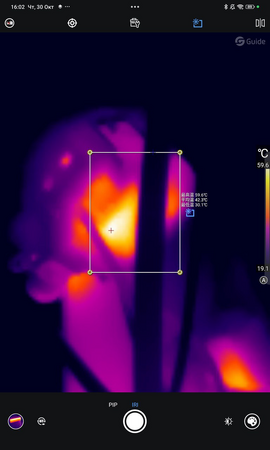

Тепловизор
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2. | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 10 | По паспорту: 82*82*38,9мм По факту: 81,75*81,95*38,89 мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 10 | Люфта клавиши практически нет, нажатие мягкое, четкое, тактильно приятное. |
| 7. | Качество изготовления и монтажа электронных компонентов | 9 | местами не отмыт флюс |
| 8. | Шум при работе | 10 | Заметный, но не слишком громкий щелчок при нажатии. |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | |||||||||||||||||||||||||
| 2. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 3. | Возможность отвязывать реле от клавиши | - | нет возможности | ||||||||||||||||||||||||
| 4. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 5. | Скорость реакции на команды из мобильного приложения | 7.5 | 240 мс WEB 290 мс LAN | ||||||||||||||||||||||||
| 6. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 7. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 8. | Удобство и функциональность базового ПО контроллеров | 9 | Нет возможности выбрать тип клавиши | ||||||||||||||||||||||||
| 9. | Удобство и функциональность стороннего ПО контроллеров | 10 | |||||||||||||||||||||||||
| 10. | Время восстановления работоспособности после восстановления питания | 10 | < 1 секунды | ||||||||||||||||||||||||
| 11. | Стабильность работы при минимальном заявленном напряжении | 10 | |||||||||||||||||||||||||
| 12. | Стабильность работы при максимальном заявленном напряжении | 10 | |||||||||||||||||||||||||
| 13. |
Время реагирования на команды (с использованием осциллографа)
|
8 | 240 мс WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) 290 мс LAN (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) 90 мс Выключатель + лампочка накаливания |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой | 10 | |
| 2. | Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой | 10 | |
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом "догоняет" или пропускает? |
7 | Устройство пропускает команды, если не успевает их отработать |
| 4. | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз | 10 | 3 лампочки Navigator 95Вт |
| 5. | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз | 10 | 4 лампочки Navigator 95Вт |
| 6. | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз | 10 | 4 лампочки Navigator 95Вт + лампочка Navigator 60Вт |
| 7. | Стресс-тест (период 2с) с нагрузкой 75% от номинальной LED - 100 раз | 10 | 1 лампочка feron lb-130 30Вт и 1 лампочка feron lb-65 120Вт |
| 8. | Стресс-тест (период 2) с номинальной LED нагрузкой - 100 раз | 10 | 3 лампочки feron lb-130 30Вт и 1 лампочка feron lb-65 120Вт |
| 9. | Стресс-тест (период 2с) с LED нагрузкой выше номинальной на 15% - 100 раз | 10 | 2 лампочки feron lb-65 120Вт |
| 10. | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) | 10 | |
| 11. | Тест на выносливость (период 1 с) - 10 00 раз | 10 | |
| 12. | Температура устройства после часа при максимальной резистивной паспортной нагрузке | 8 | Нагрелся до 61 градуса |
Заключение
Рейтинг - 7.5. Выключатель хорошо держит заявленную нагрузку, не перегревается, однако уровень допустимой нагрузки достаточно скромный. Обладает хорошим откликом на нажатие выключателя и достаточно неплохим на команды из приложения Sprut. Не пропускает команды. Обладает достаточно гибкой настройкой световой индикации, есть возможность выбрать тип выключателя, однако не имеет возможности отвязать клавишу от реле. Один из главных недостатков: при подключении светодиодных ламп - они либо горят в половину накала либо мерцают при выключенном выключателе, с лампами накаливания такого эффекта нет.
