COLOROCK zigbee Реле 1 канальное 220В 30A
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Рейтинг устройства-
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваColoRock
Модель и линейка устройстваCR-MNZ1
Способ монтажана панель
Наличие нуляС нулевой линией
Количество каналов реле1
Установка на Din рейкунет
Максимальная нагрузка общая30А
Максимальная нагрузка общая LED—
Максимальная нагрузка на канал30А
Максимальная нагрузка на канал LED—
Диапазон рабочих температур?
Габариты88*60*30 мм
Рабочее напряжение90-250 В 50-60Гц
Тип подключаемого выключателя—
Тип выключателя в интерфейсе Sprut'a—
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваColoRock
Каталог sprut—
Шаблон для sprut
[[:Файл:TS0001_TZ3000_aghwaexm.json|]]Скачать
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$10
Номер на складеDVLK0216
Номер коробки21
Режим сопряжения и сбросаЗажать кнопку сопряжения на 5 секунд до начала моргания светодиода
Поведение при обесточивании—
Роль в Zigbee сетиРоутер

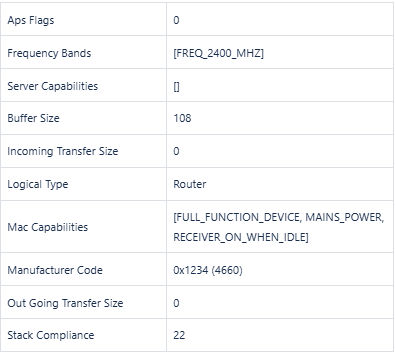

Информация об устройстве(SprutHub)

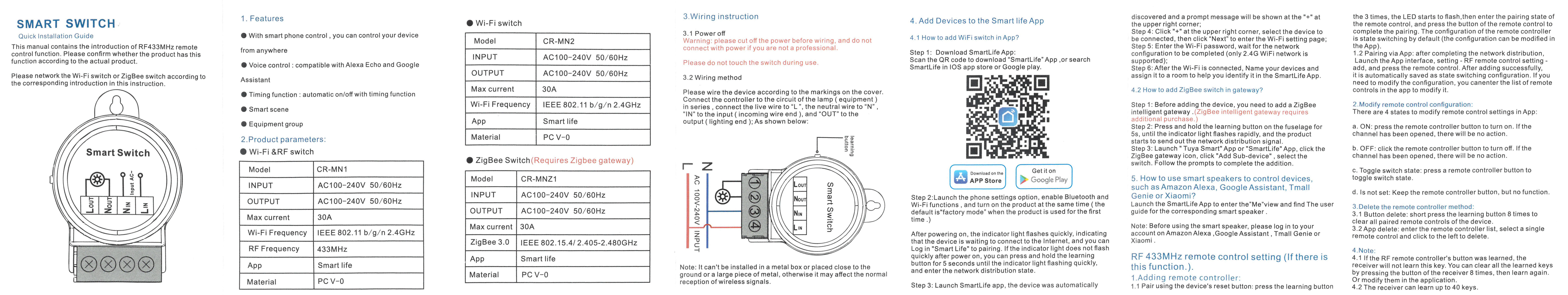

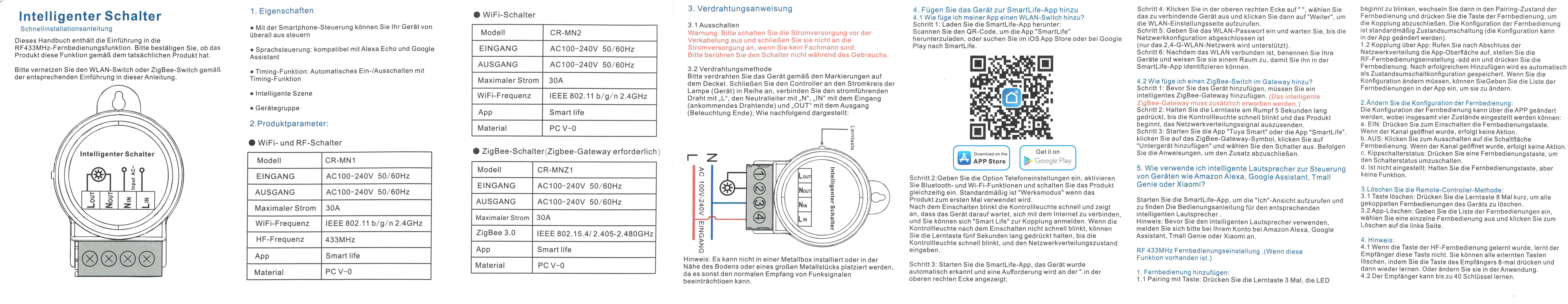

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

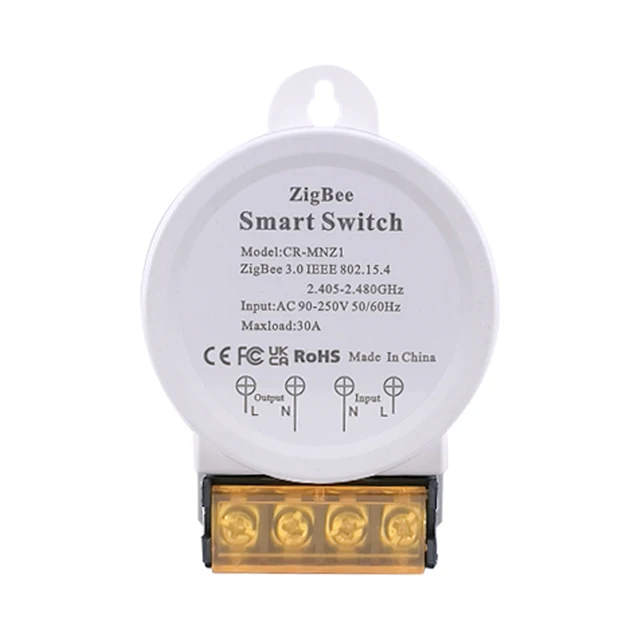

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваКрепёж
Дополнительные фото устройстваКоробка
Дополнительные фото устройстваТепловизор

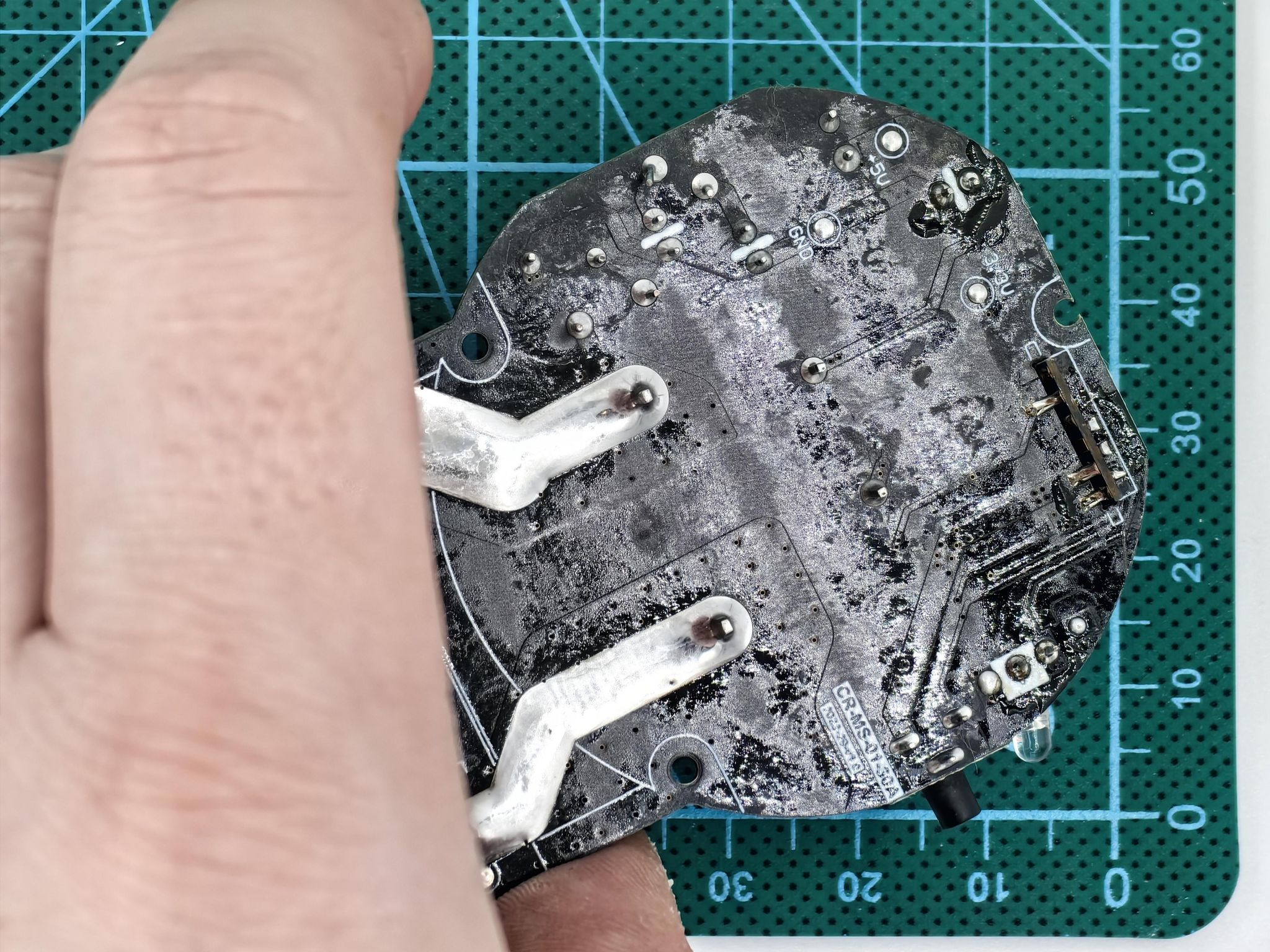

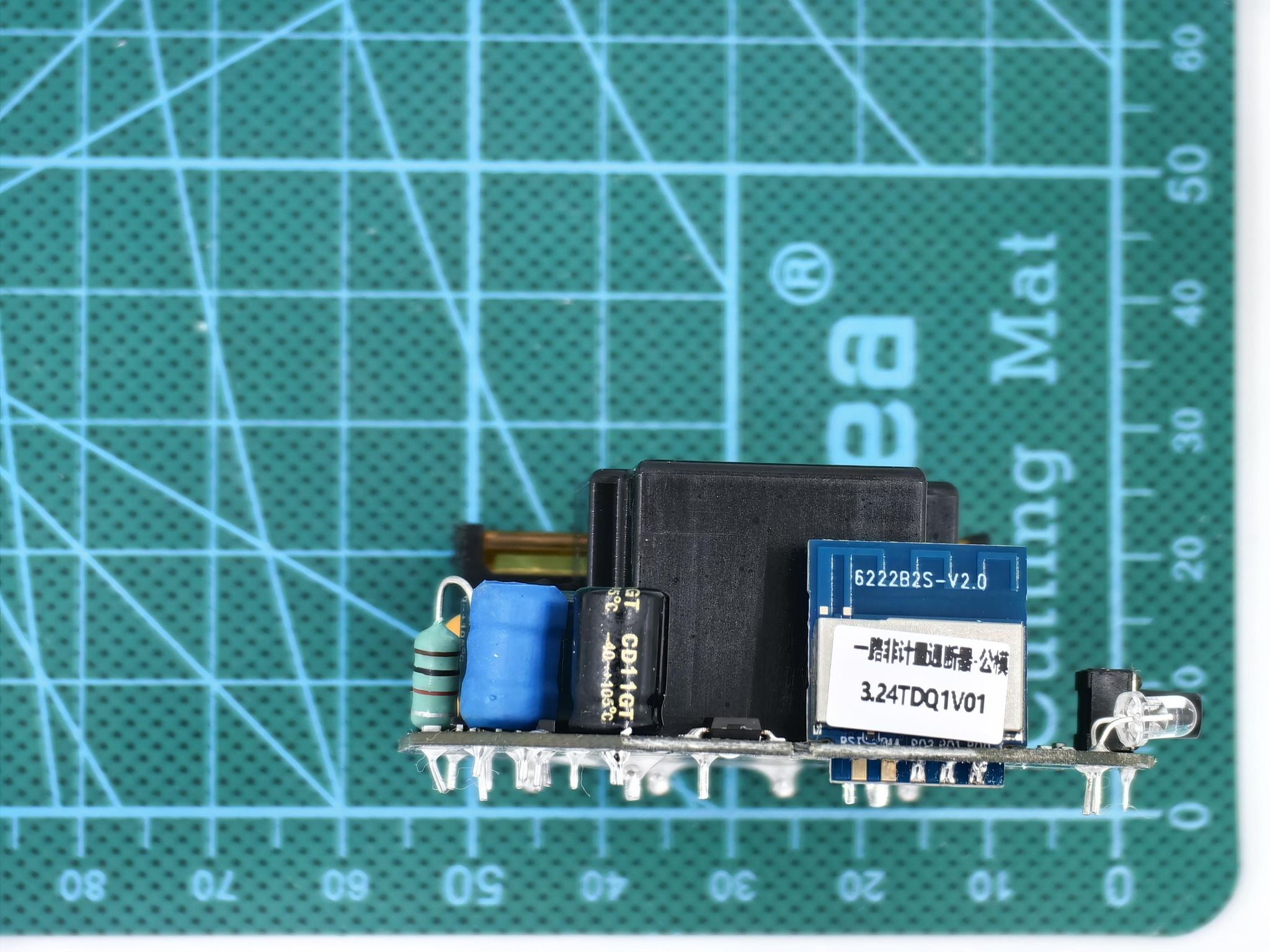

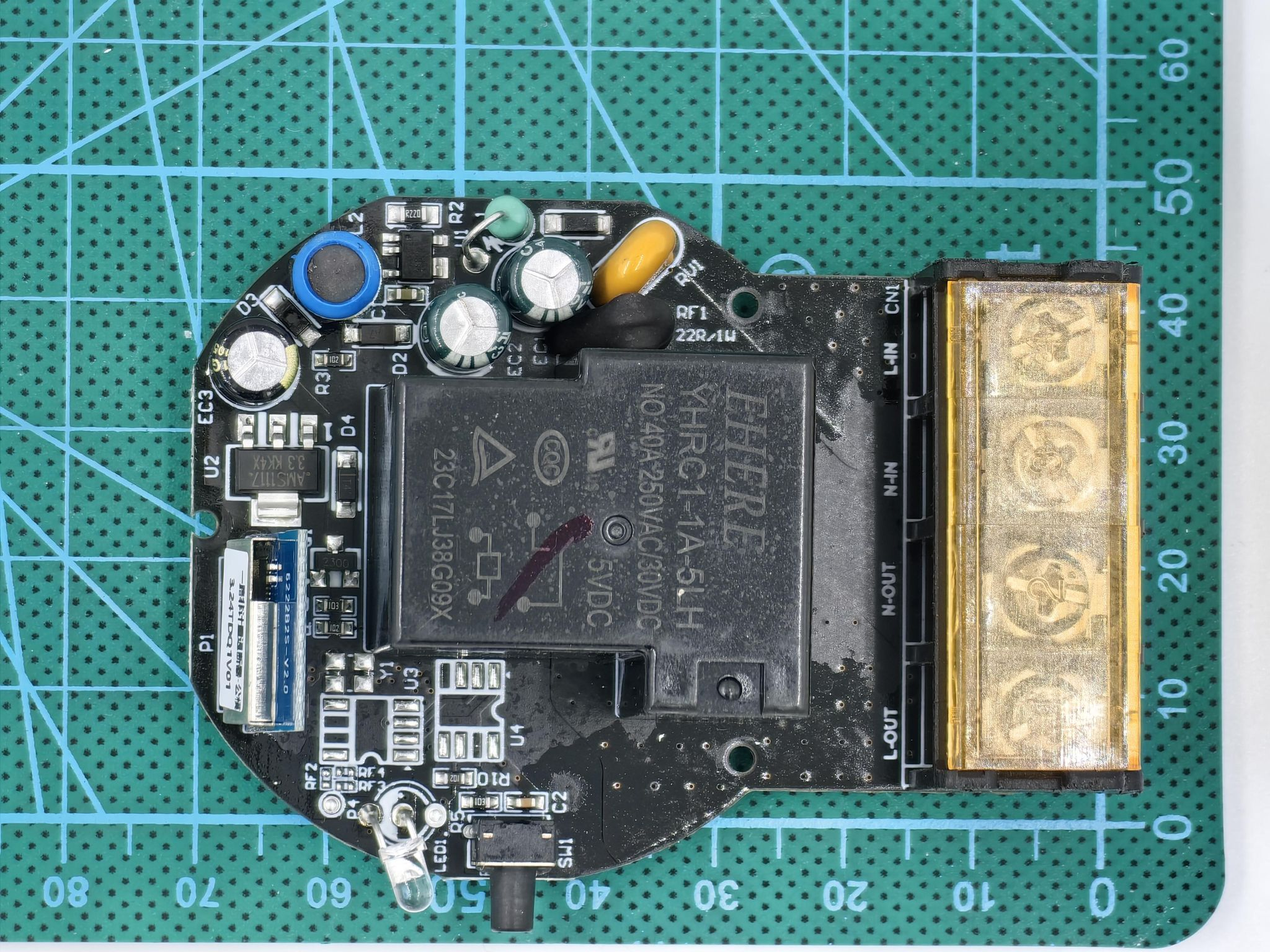

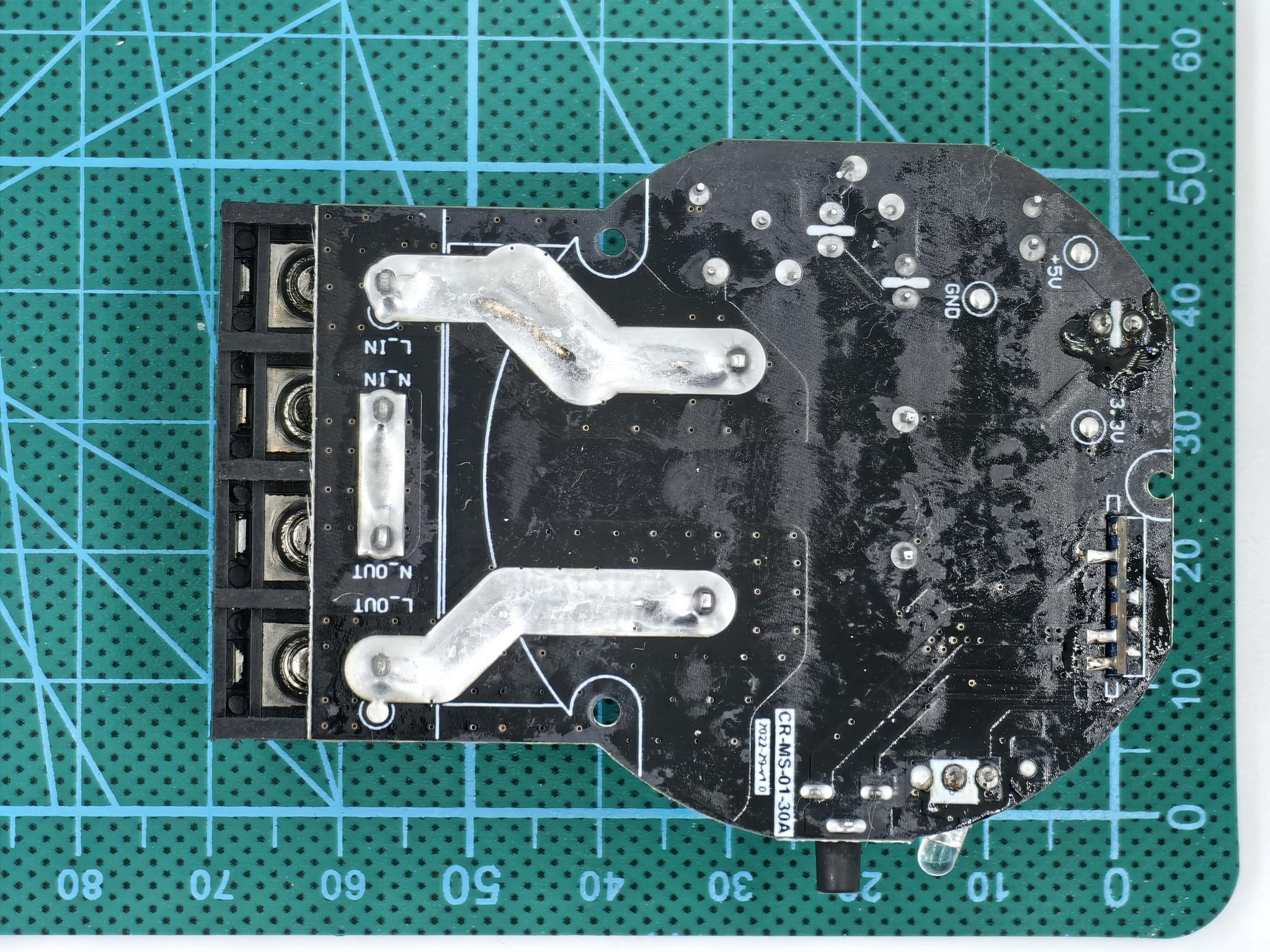

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | ||
| 2. | Общий вид изделия, качество сборки, качество материалов | ||
| 3. | Соответствие размеров устройства паспортным данным | ||
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | ||
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | ||
| 6. | Корректность и качество работы переключающих механизмов | ||
| 7. | Качество изготовления и монтажа электронных компонентов | 9 | плохо отмыт флюс |
| 8. | Шум при работе |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | ||
| 3. | Работа в сценариях через хаб | ||
| 4. | Работу через голосовые помощники | ||
| 5. | Влияние на другие устройства в сети | ||
| 6. | Скорость реакции на команды из мобильного приложения | ||
| 7. | Скорость реакции на команды от другого устройства | ||
| 8. | Стабильность подключения устройства к сети | ||
| 9. | Корректность работы световой индикации | ||
| 10. | Удобство и функциональность базового ПО контроллеров | ||
| 11. | Удобство и функциональность стороннего ПО контроллеров | ||
| 12. | Время восстановления работоспособности после восстановления питания |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | ||
| 2. | Стабильность работы устройства в условиях загруженной сети | ||
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | ||
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз | ||
| 6. | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз | ||
| 7. | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз | ||
| 8. | Стресс-тест с долгосрочной работой(1 час) | ||
| 9. | Тест на выносливость (период 1 с) - 10 00 раз |
