BSEED Zigbee Диммер 250В 500Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Рейтинг устройстванет шаблона
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAнет шаблона
Заключение/заметки/примечанияДиммирует с шагом 1% (при коротком нажатии), также можно зажать кнопку изменения яркости, тогда диммирует быстро. Можно выбрать тип лампочки, задать диапазон диммирования. Кнопки сенсорные.
Производитель устройстваBSEED
Модель и линейка устройстваGL86ZTD11W
Максимальная общая нагрузка300Вт LED, 500Вт резистивная
Максимальная нагрузка на 1 канал300Вт LED, 500Вт резистивная
Минимальная нагрузка на 1 канал5Вт
Количество каналов1
Наличие управления по RFнет
Наличие и тип управления через проводную кнопкунет
Диапазон рабочих температур и влажности-20 ℃~+70℃ 10% ~ 93%
Способ монтажав подрозетник
Наличие нуляда
Поведение и потребление в случае отсутствия N - как влияет и ведёт себя с диммируемыми LED лампочками минимальной паспортной мощностиНулевая линия обязательна
Габариты паспортные86 x 86 x 35 мм
Рабочее напряжение90В - 250В
Артикул устройства и ссылка на сайт производителяbseed
Режим сопряжения и сбросаЗажать центральную сенсорную кнопку пока индикатор не начнет мигать
Поведение при обесточивании*
Роль в Zigbee сети*Роутер
ЭкосистемаTuya
Степень защиты-
Интеграция со SprutZigbee
Каталог Sprut Биндинг-
Шаблон для Sprut-
Где купитьaliexpress
Стоимость в $$18
Номер на складеDVLK0328
Номер коробки23

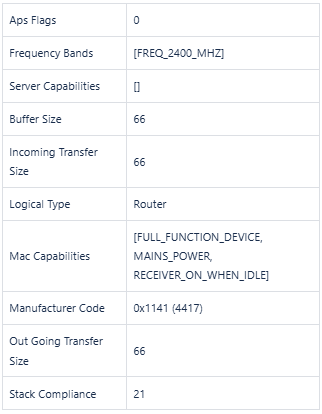

Информация об устройстве (SprutHub)

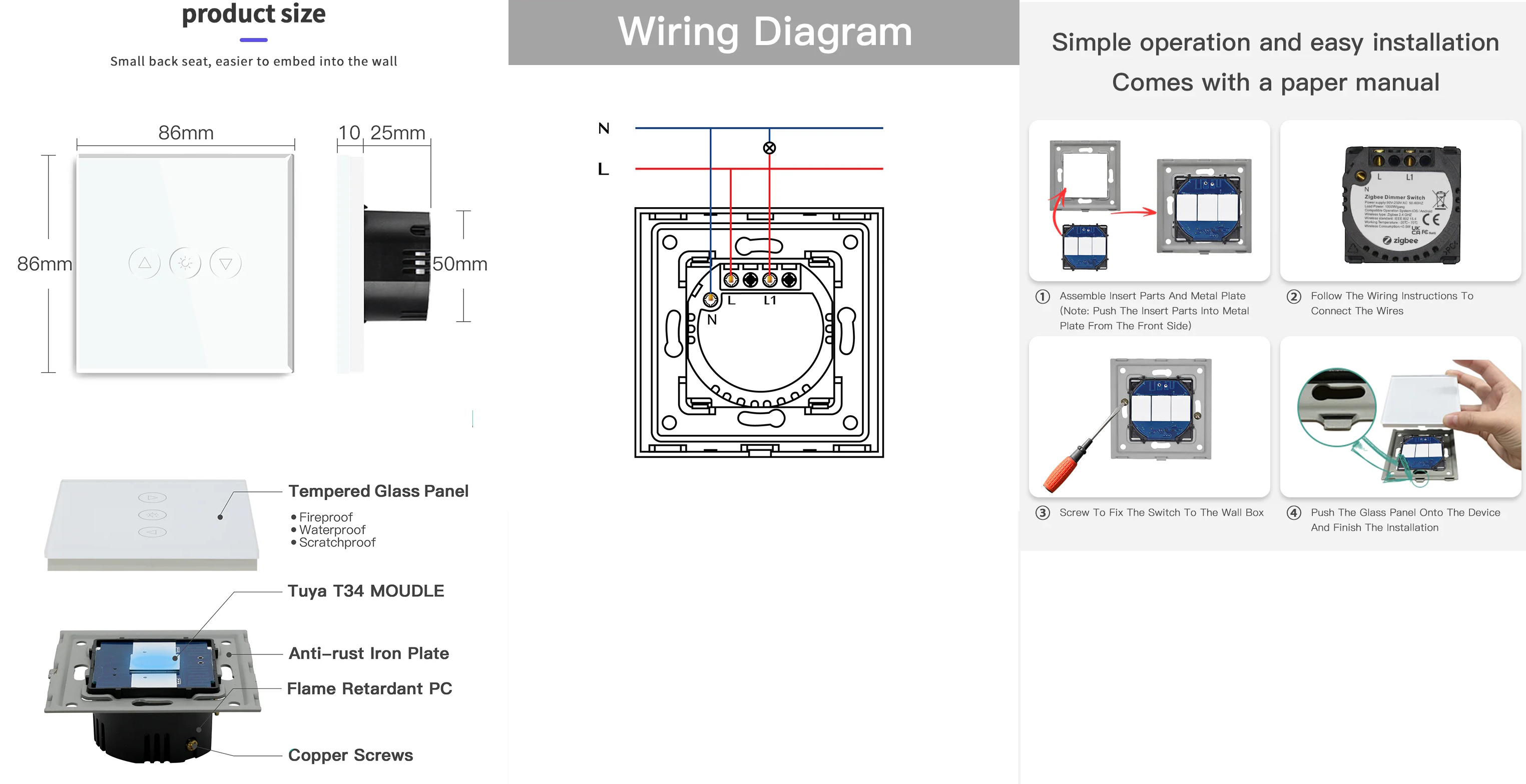

Оригинальная документация из комплекта устройстваДокументация

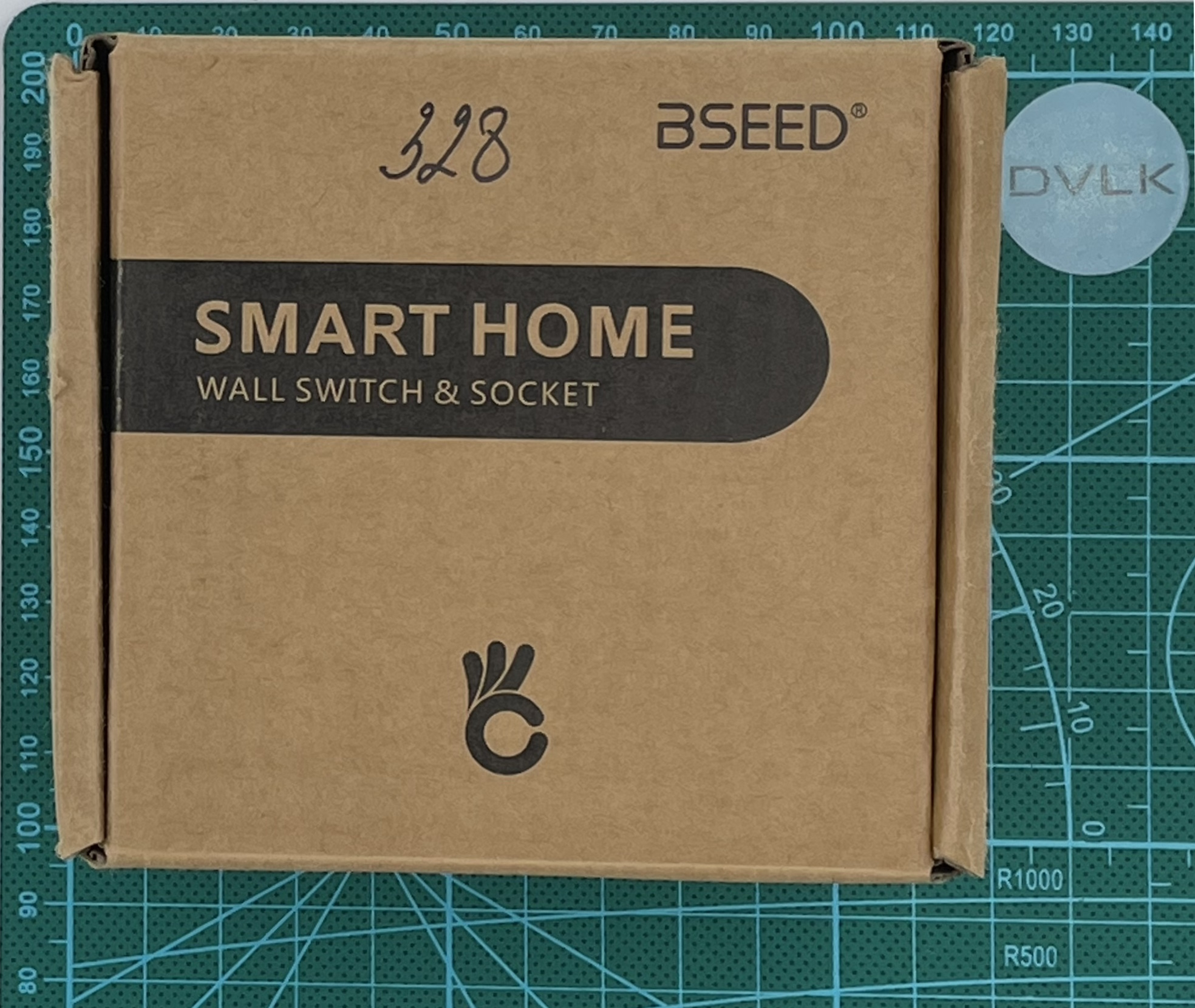

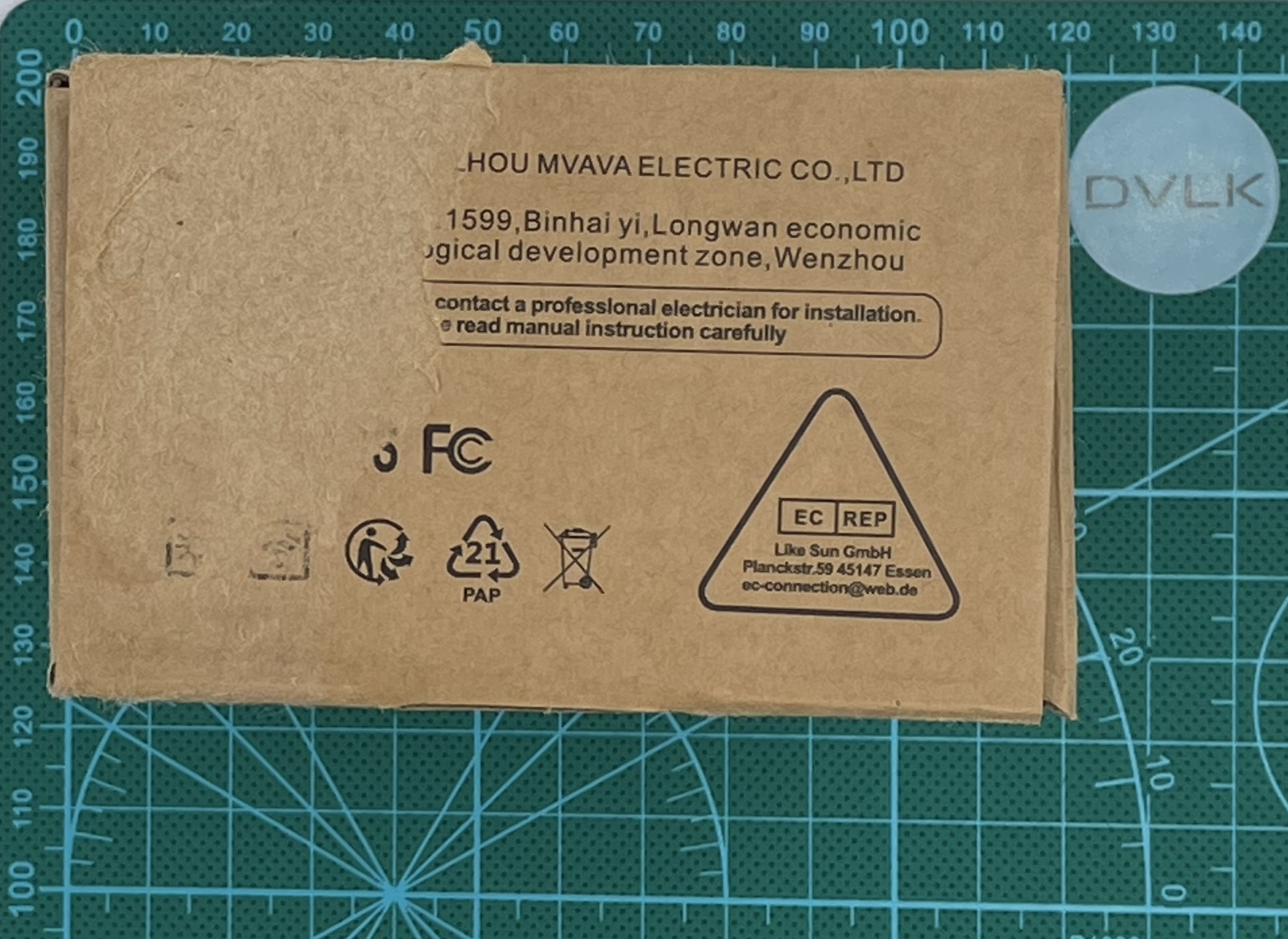

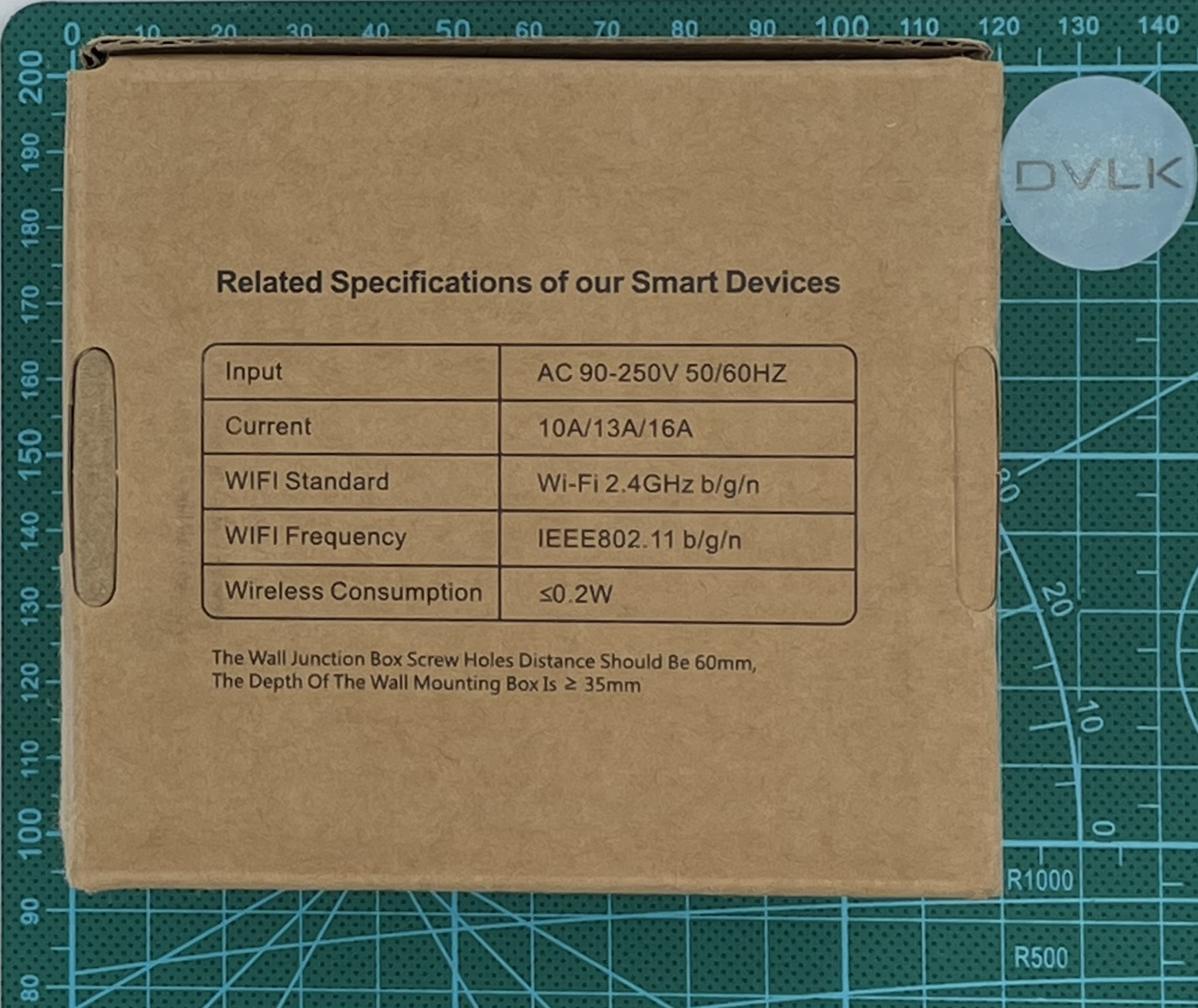

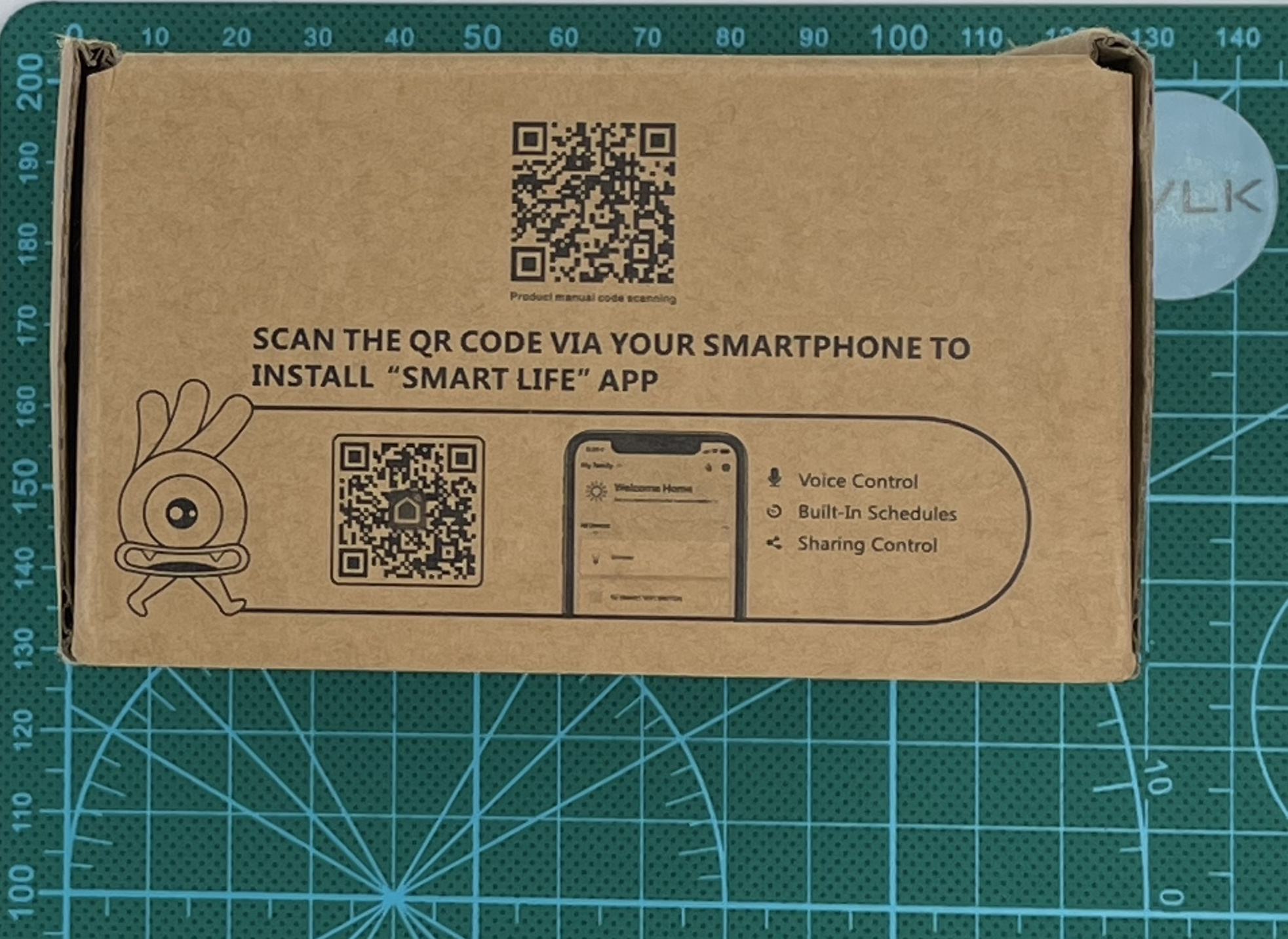

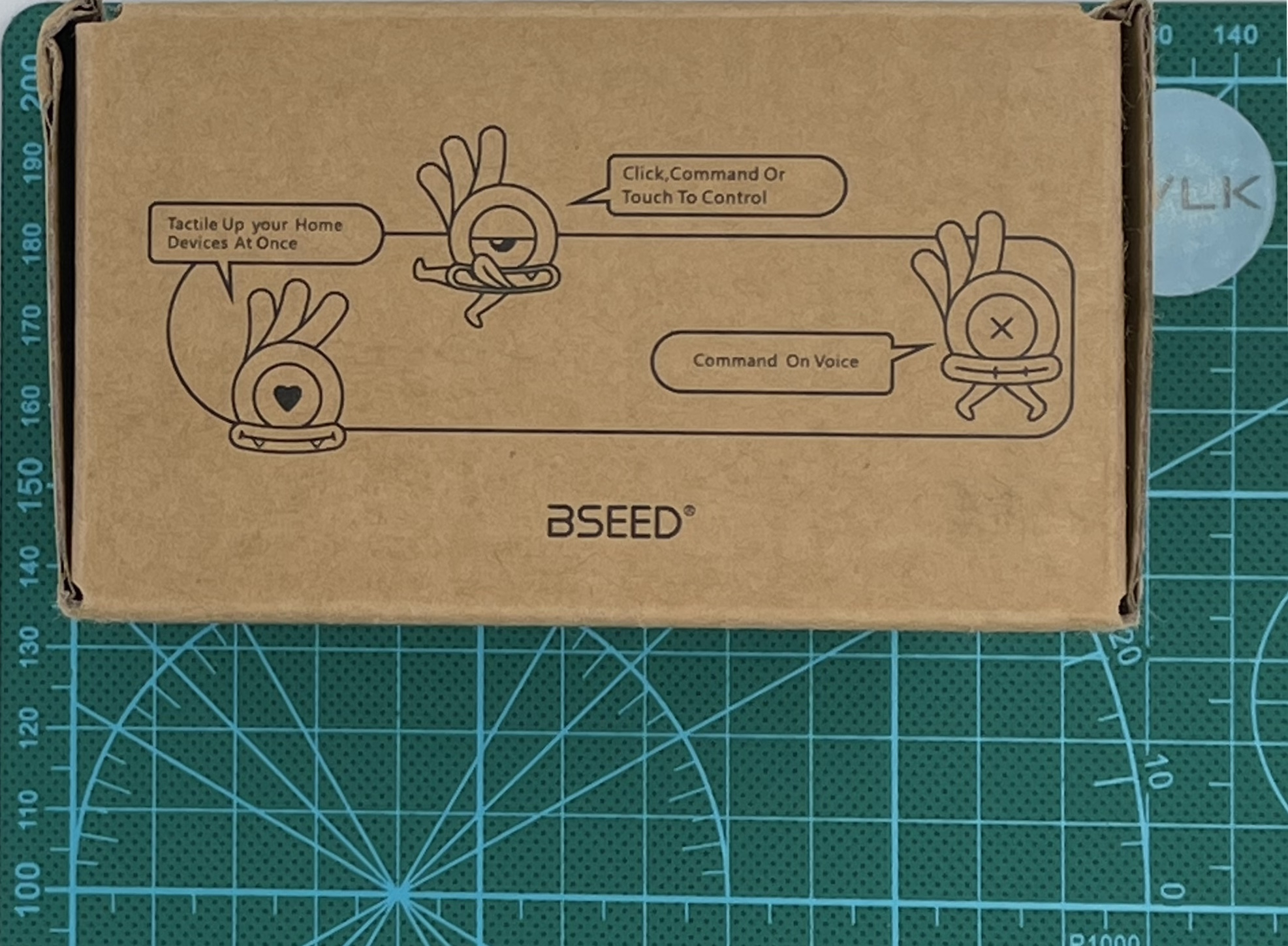

Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

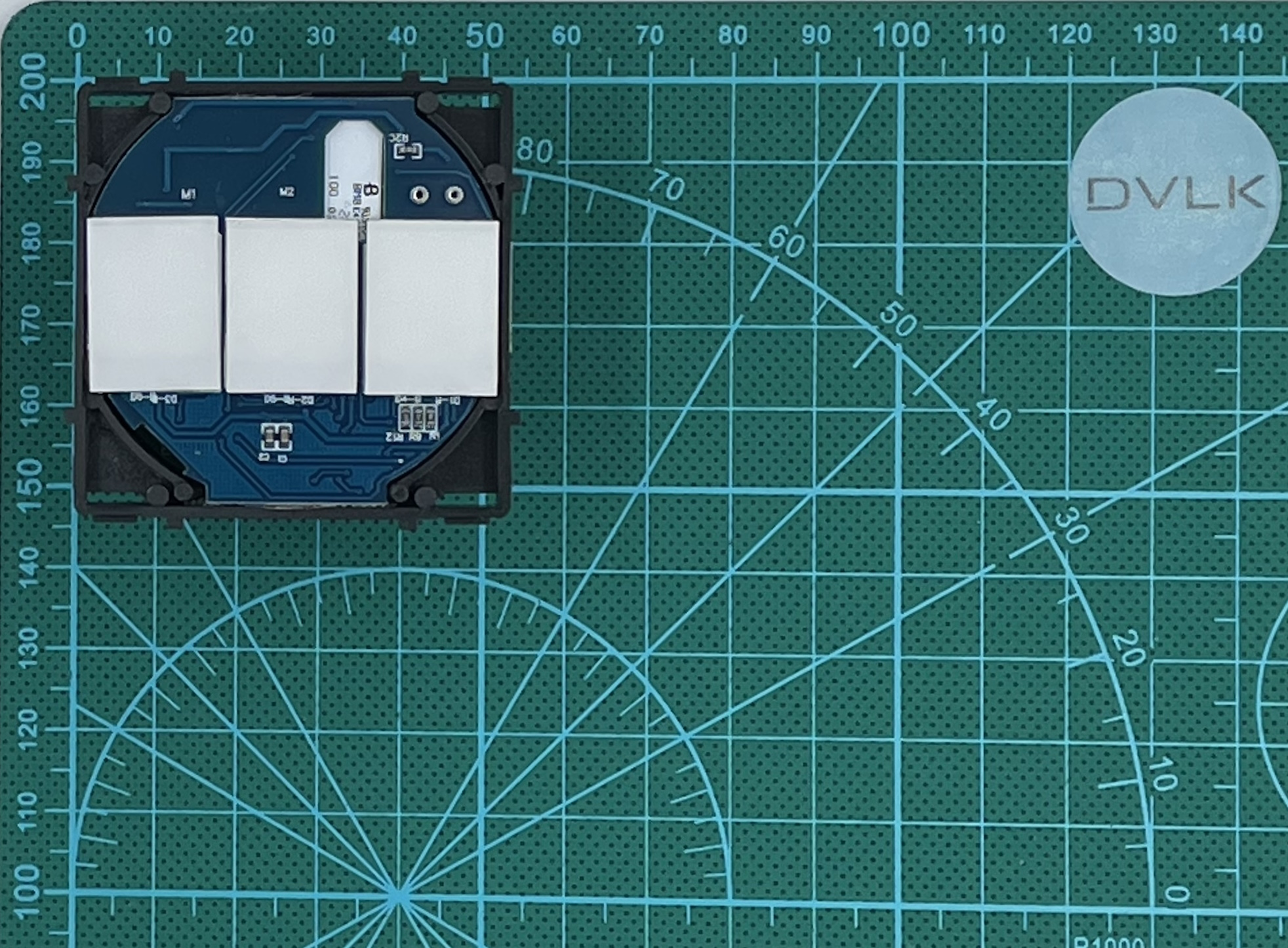

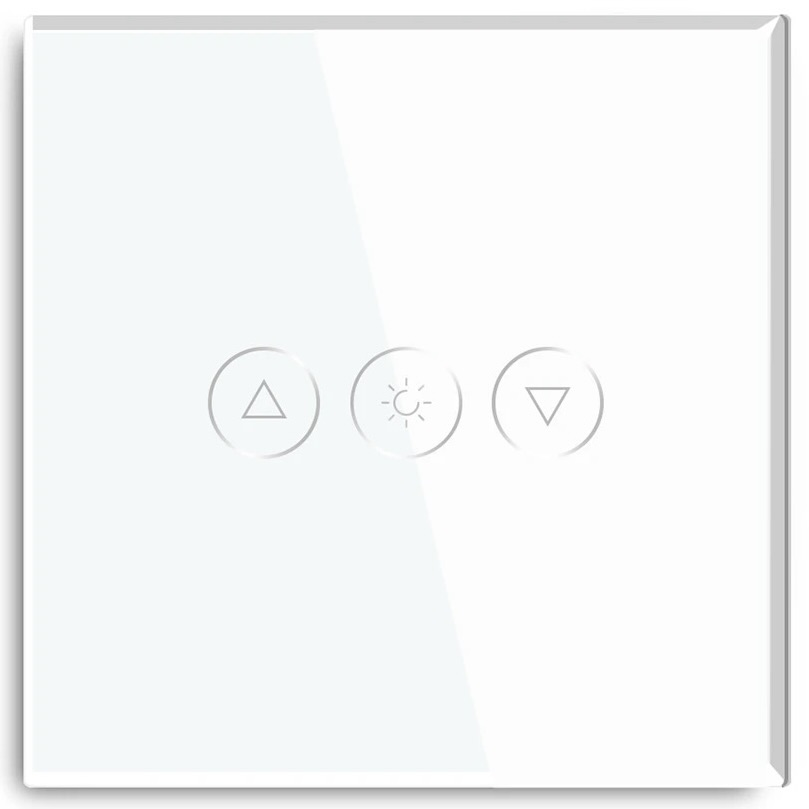

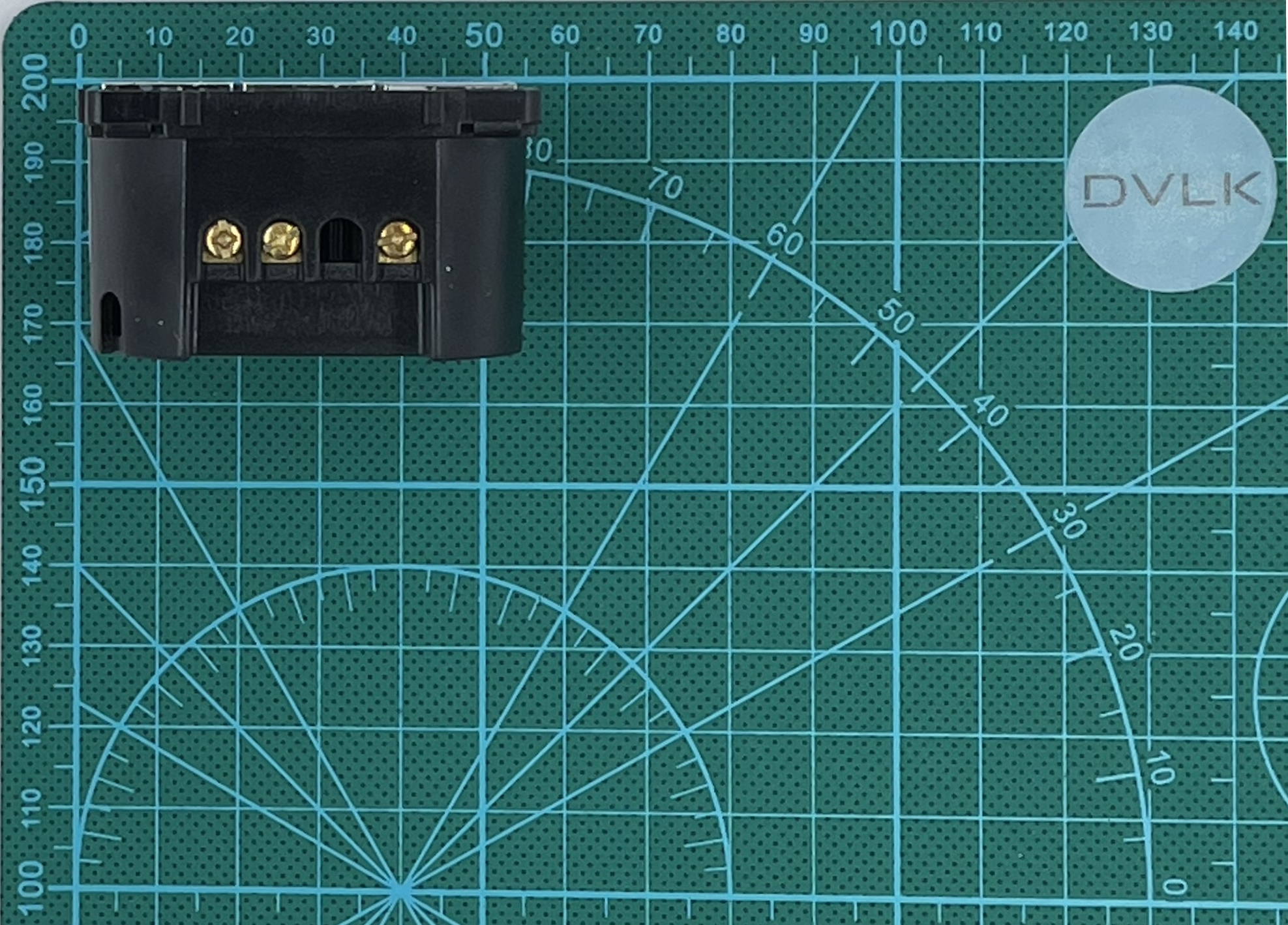

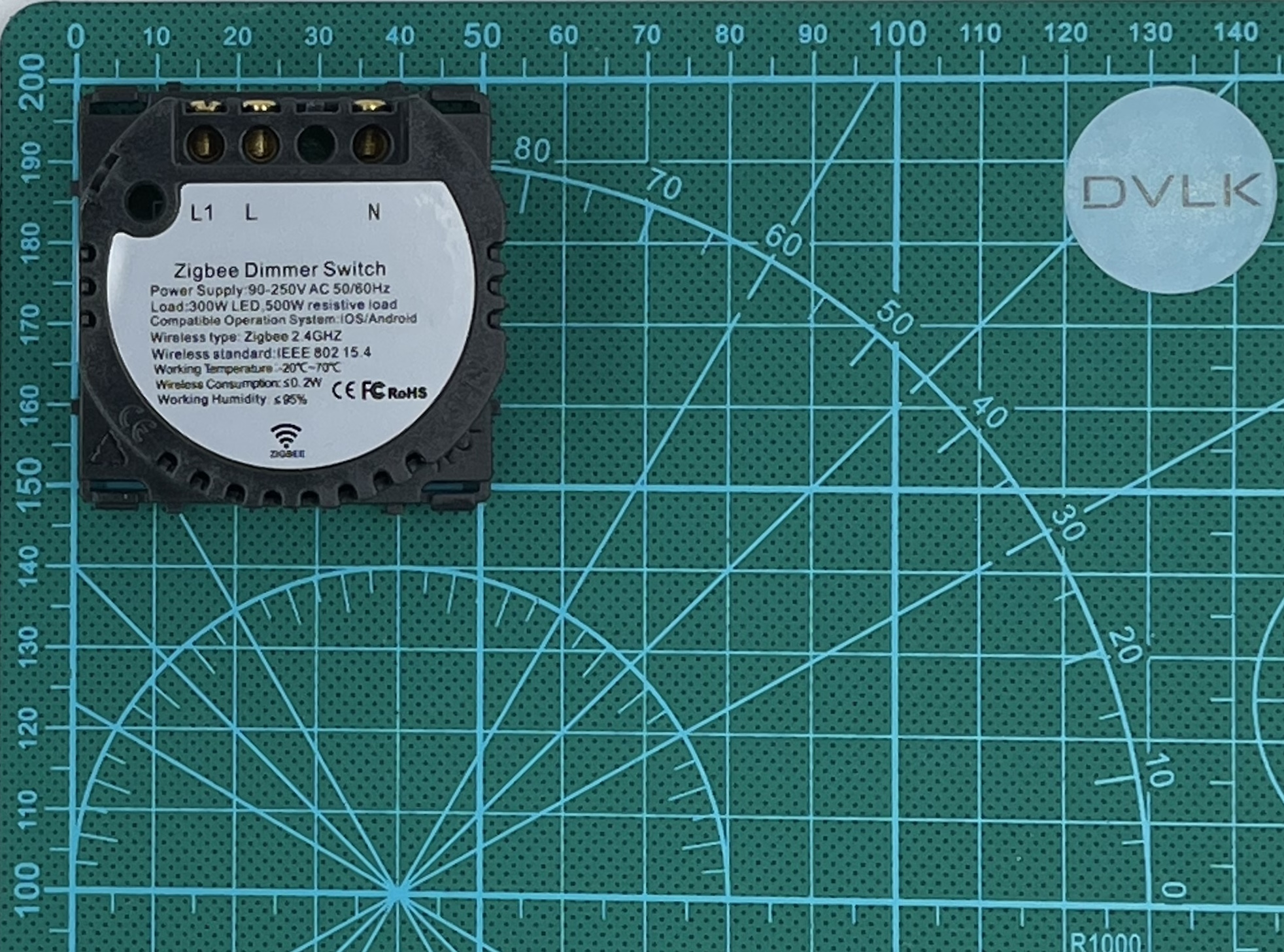

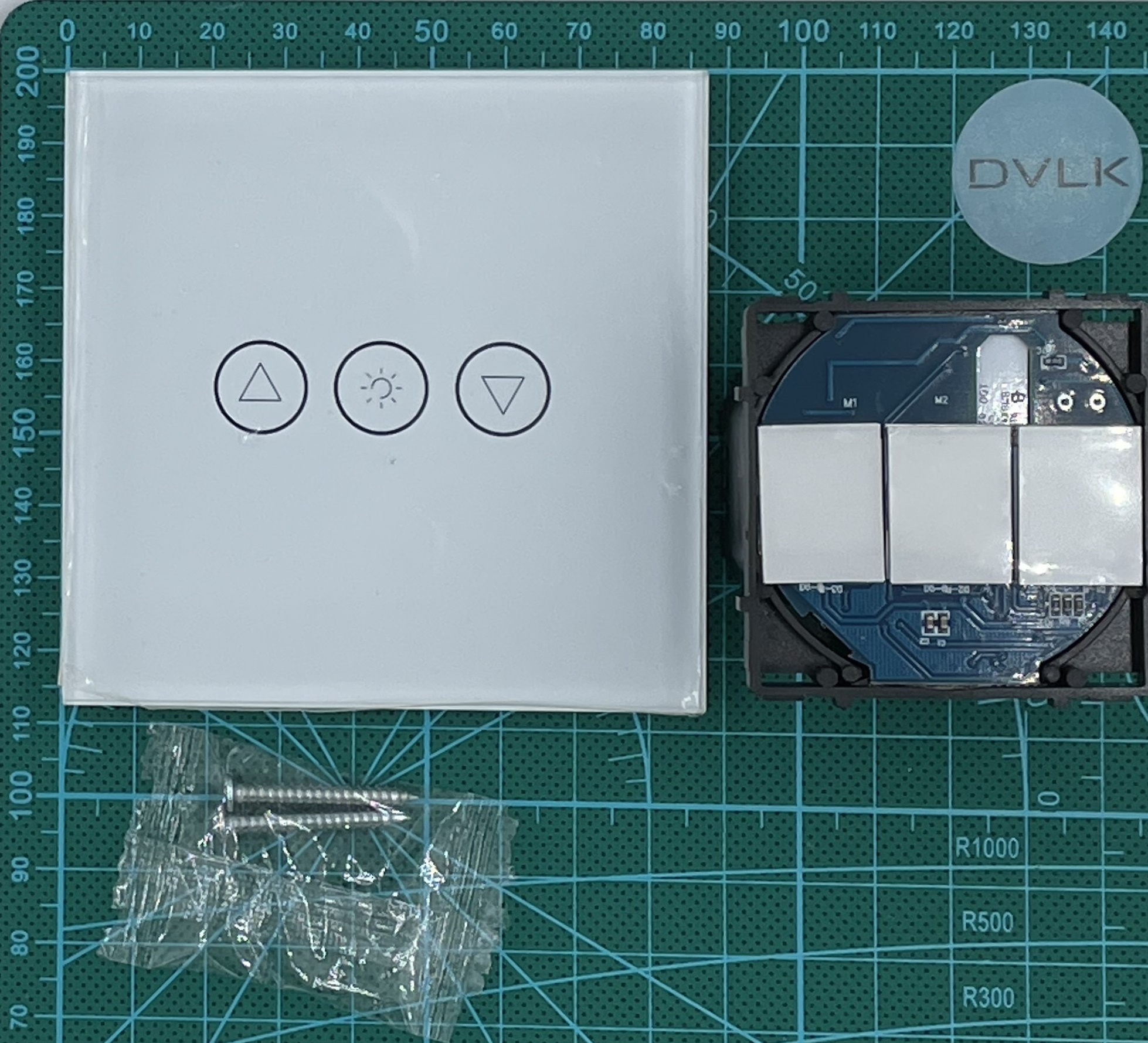

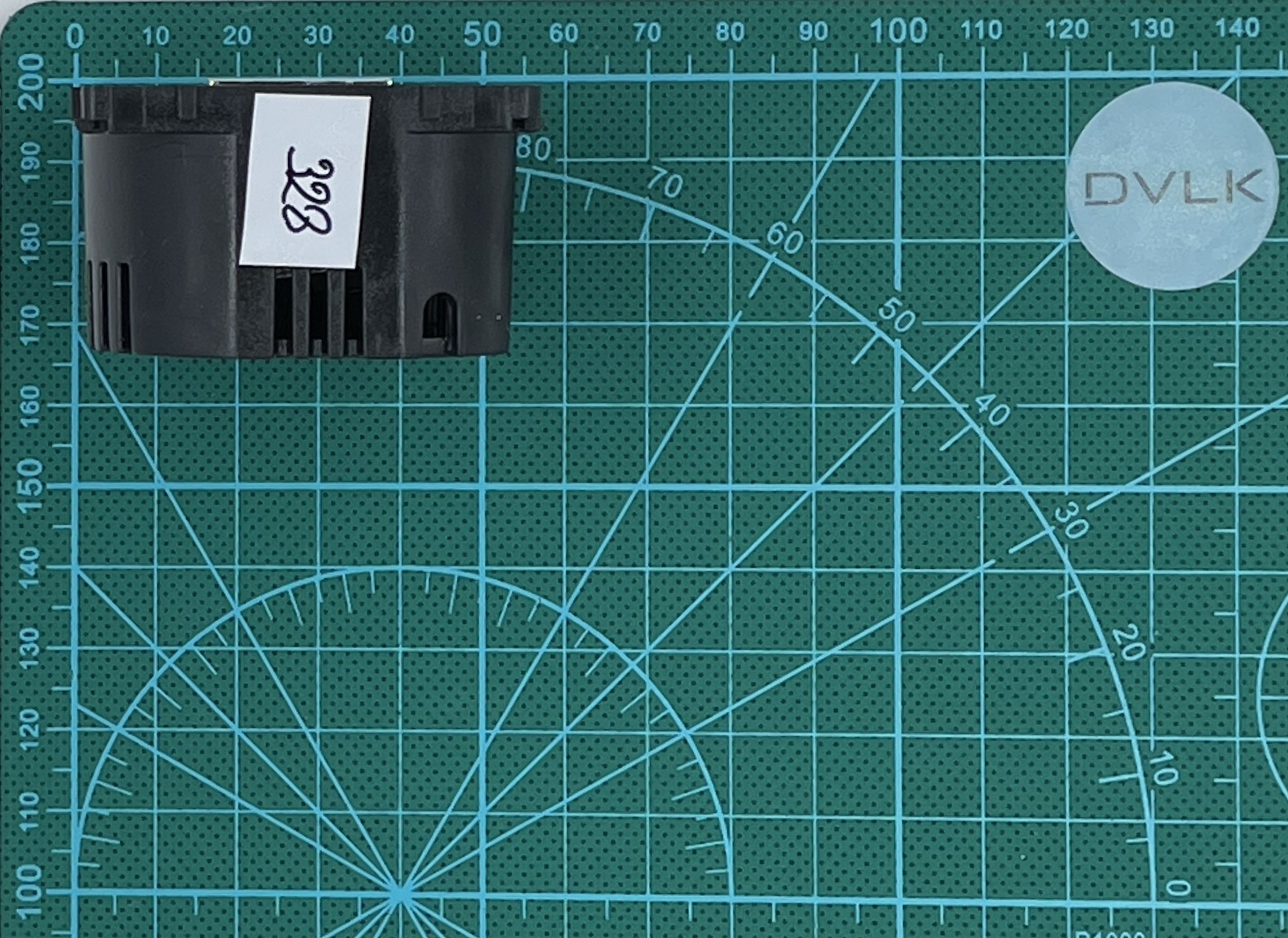

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства

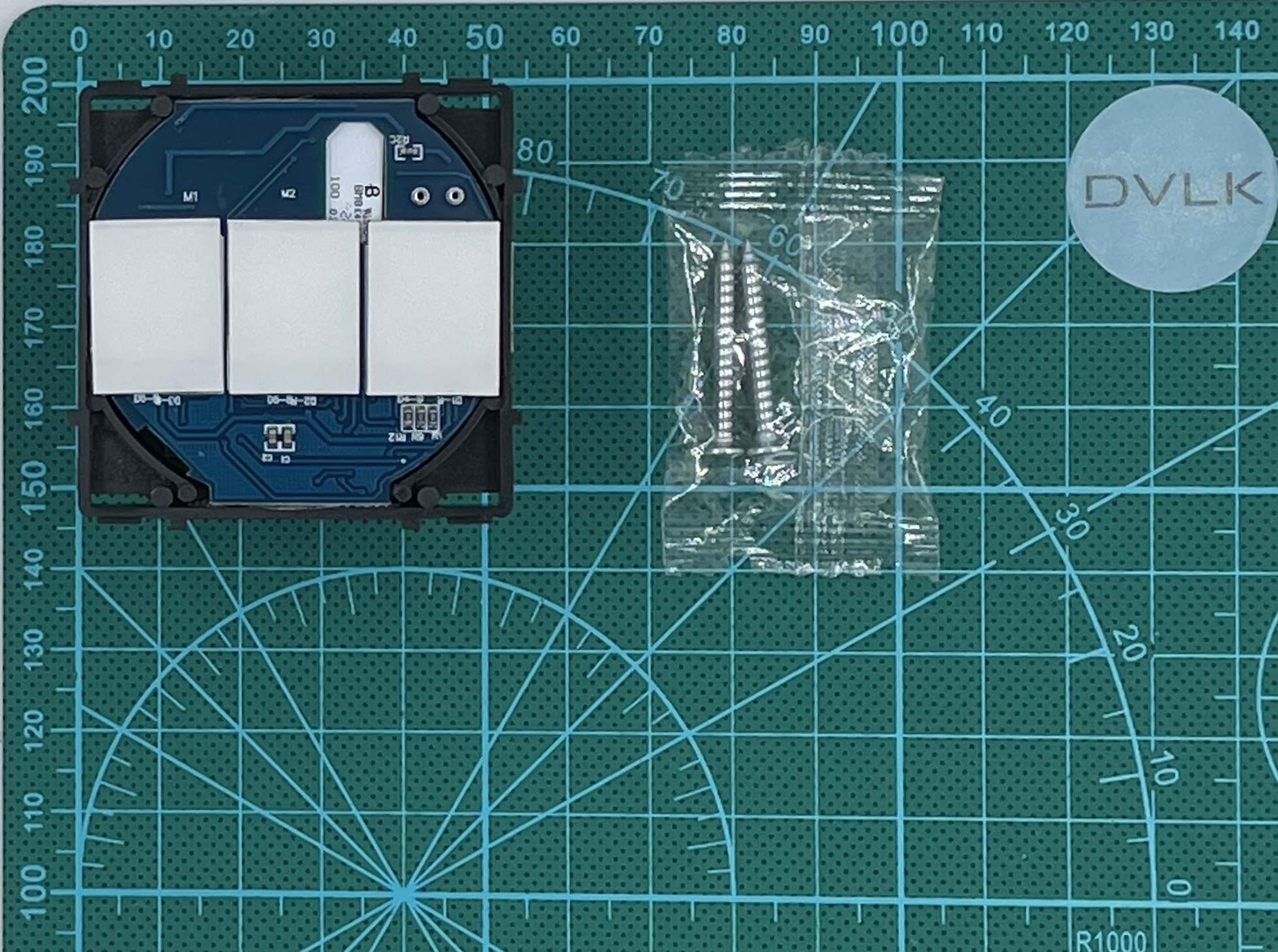

Дополнительные фото устройстваКрепёж
Дополнительные фото устройстваТепловизор

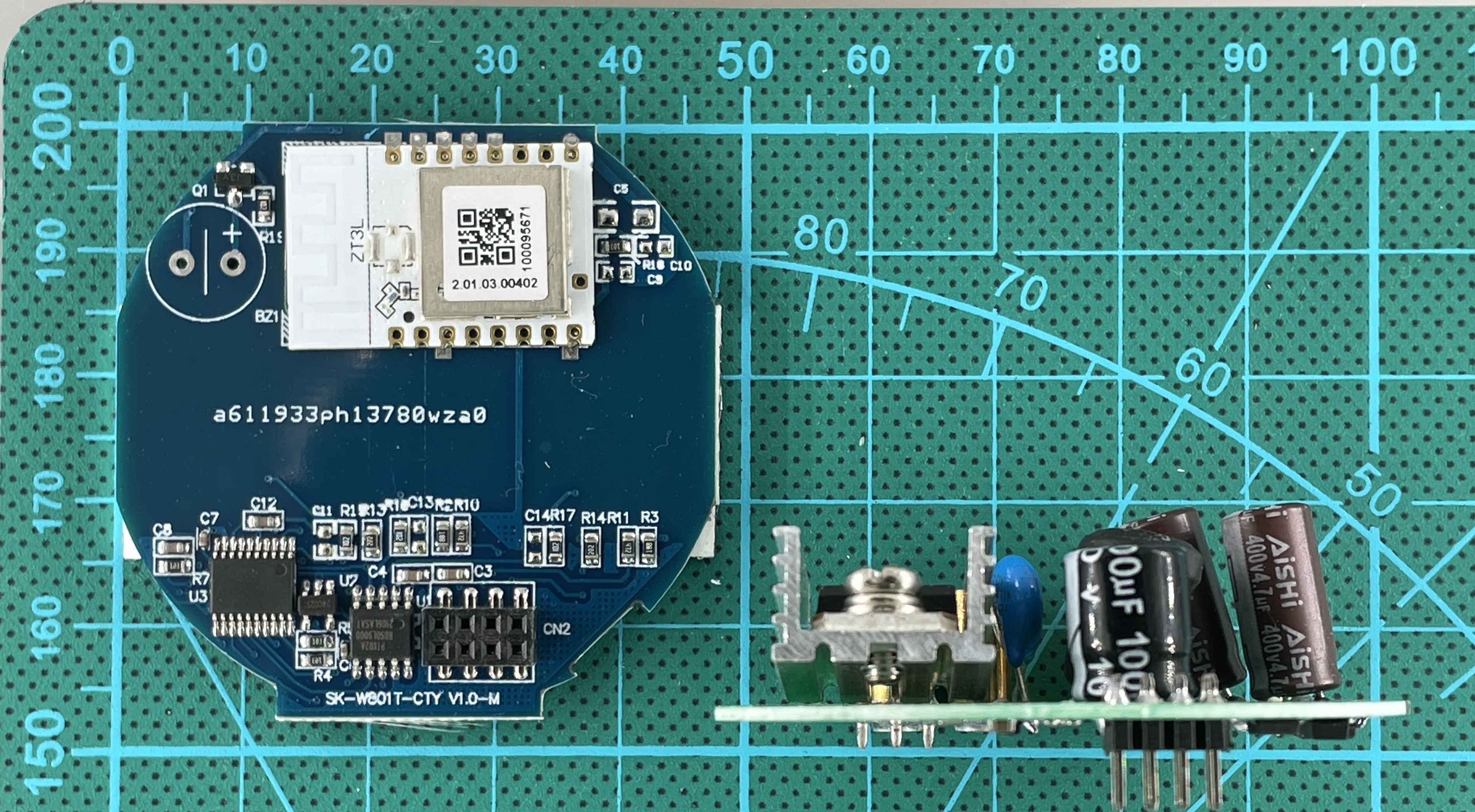

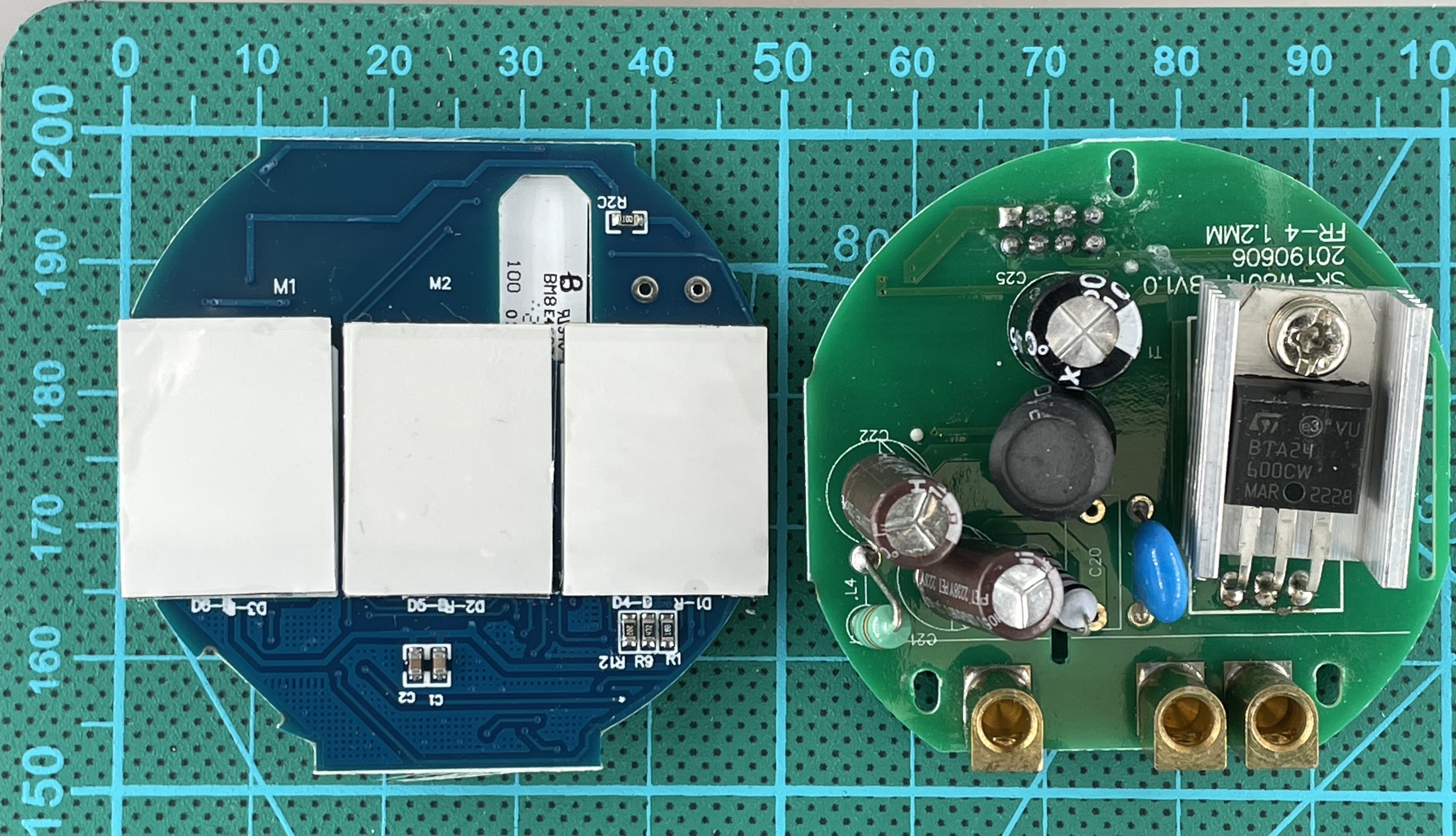

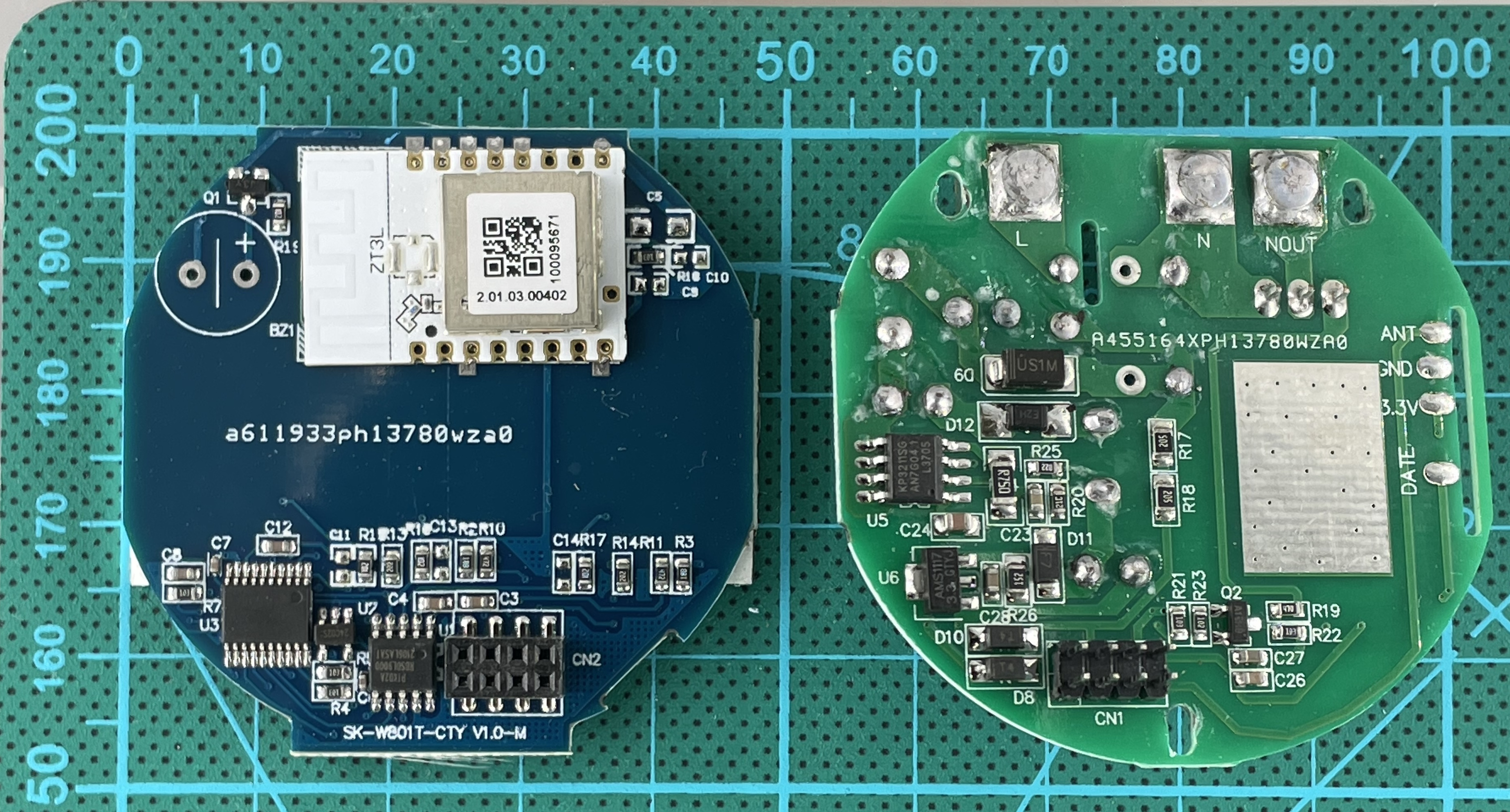

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2. | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 10 | По паспорту: 86 x 86 x 35 мм
По факту: 86,04 x 86 x 34,95 мм |
| 4. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 5. | Корректность и качество работы переключающих механизмов | 10 | |
| 6. | Качество изготовления и монтажа электронных компонентов | 9 | не отмыт флюс |
| 7. | Шум при работе | 10 |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Проверка защиты от КЗ и вообще проверка на защиты Проверка Диммера на писк при мин/ср/макс нагрузки |
- | |||||||||||||||||||||||||
| 2. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 3. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 4. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 5. | Удобство и функциональность базового ПО контроллеров | 10 | Можно выбрать тип лампочки, нижнюю и верхнюю границу яркости, регулировать яркость | ||||||||||||||||||||||||
| 6. | Удобство и функциональность стороннего ПО контроллеров | ||||||||||||||||||||||||||
| 7. | Время восстановления работоспособности после восстановления питания | ||||||||||||||||||||||||||
| 8. | Тип подключаемого устройства Тип выключателя |
||||||||||||||||||||||||||
| 9. | Плавность диммирования | График диммирования по 10 точкам | |||||||||||||||||||||||||
| 10. | Стабильность работы при минимальном заявленном напряжении | ||||||||||||||||||||||||||
| 11. | Стабильность работы при максимальном заявленном напряжении | ||||||||||||||||||||||||||
| 12. | Частота ШИМ (для диммеров работающих на постоянном напряжении) | ||||||||||||||||||||||||||
| 13. | Скорость диммирования 0-100 (приложить график T-V, снятый с осциллографа) | ||||||||||||||||||||||||||
| 14. | Шаг диммирования в % | ||||||||||||||||||||||||||
| 15. | Возможность задать в настройках скорость диммирования | ||||||||||||||||||||||||||
| 16. | Выбор фронт полуволны для срезания при диммировании (для диммеров работающих на переменном напряжении) | ||||||||||||||||||||||||||
| 17. |
Время реагирования на команды (с использованием осциллографа)
|
WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой | ||
| 2. | Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой | указывать артикулы ламп | |
| 3. | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - медленный (0-100 за 15 сек) , по 5 раз | указывать артикулы ламп | |
| 4. | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - быстрый (0-100 за 1 сек) 5 раз | указывать артикулы ламп | |
| 5. | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом "догоняет" или пропускает? |
||
| 6. | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз | указывать нагрузку используемую при тесте. | |
| 7. | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз | указывать нагрузку используемую при тесте. | |
| 8. | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз | указывать нагрузку используемую при тесте. | |
| 9. | Стресс-тест (период 2с) с нагрузкой 75% LED - 100 раз | указывать артикулы ламп и нагрузку | |
| 10. | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз | указывать артикулы ламп и нагрузку | |
| 11. | Стресс-тест (период 2с ) с LED нагрузкой 120% - 100 раз | указывать артикулы ламп и нагрузку | |
| 12. | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) | ||
| 13. | Тест на выносливость (период 1 с) - 10 00 раз | указывать артикулы ламп | |
| 14. | Совместимость с LED лампами | ||
| 15. | Выходной сигнал на канале при 10 % яркости с нагрузкой 95W | скриншот с осциллографа | |
| 16. | Выходной сигнал на канале при 50 % яркости с нагрузкой 95W | скриншот с осциллографа | |
| 17. | Выходной сигнал на канале при 100 % яркости с нагрузкой 95W | скриншот с осциллографа | |
| 18. | Температура устройства после получаса при максимальной резистивной паспортной нагрузке | ||
| 19. | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии) |
Заключение
