✅ GIRIER ZIGBEE Реле с нулевой линией 3 канальное 220В 3*3,3А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано

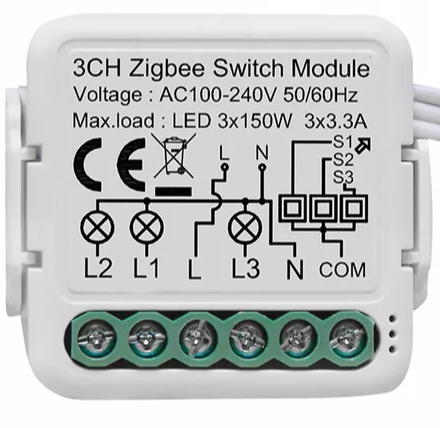

Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Рейтинг устройстваРейтинг 8.5. Реле работает довольно быстро и тихо, выдерживает номинальную мощность и не греется, работает с выключателями с фиксацией и без фиксации. Можно перевести в режим сопряжения через проводной выключатель. Реле переключает каналы последовательно, а не одновременно. При выполнении многократных однотипных команд может сбивать темп переключения. Рекомендуем к использованию.
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваGirier
Модель и линейка устройства3CH Zigbee Switch Module
Способ монтажав подрозетник
Наличие нуляС нулевой линией
Количество каналов реле3
Установка на Din рейкуда
Максимальная нагрузка общая3*3.3A
Максимальная нагрузка общая LED450Вт
Максимальная нагрузка на канал3.3A
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10 ~ 40 °C
Габариты39,2*39,2*18 мм
Рабочее напряжение100 ~ 240 В
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя
2. С фиксацией с изменением состояния светильника при изменении положения выключателя
3. Без фиксации (импульсный режим)
2. С фиксацией с изменением состояния светильника при изменении положения выключателя
3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aПереключать/тумблер/моментный (возвратный) выключатель
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства-
Каталог sprutsprut
Шаблон для sprut
[[:Файл:TS0003_3ch.json|]]Скачать
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$14
Номер на складеDVLK0185
Номер коробки25
Режим сопряжения и сбросаЗажать кнопку сброса на 10 секунд/ переключить обычный выключатель 5 раз/ вкл/выкл устройство 5 раз пока индикатор не начнет мигать/
Поведение при обесточиваниивключено/выключено/ выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Информация об устройстве (SprutHub)

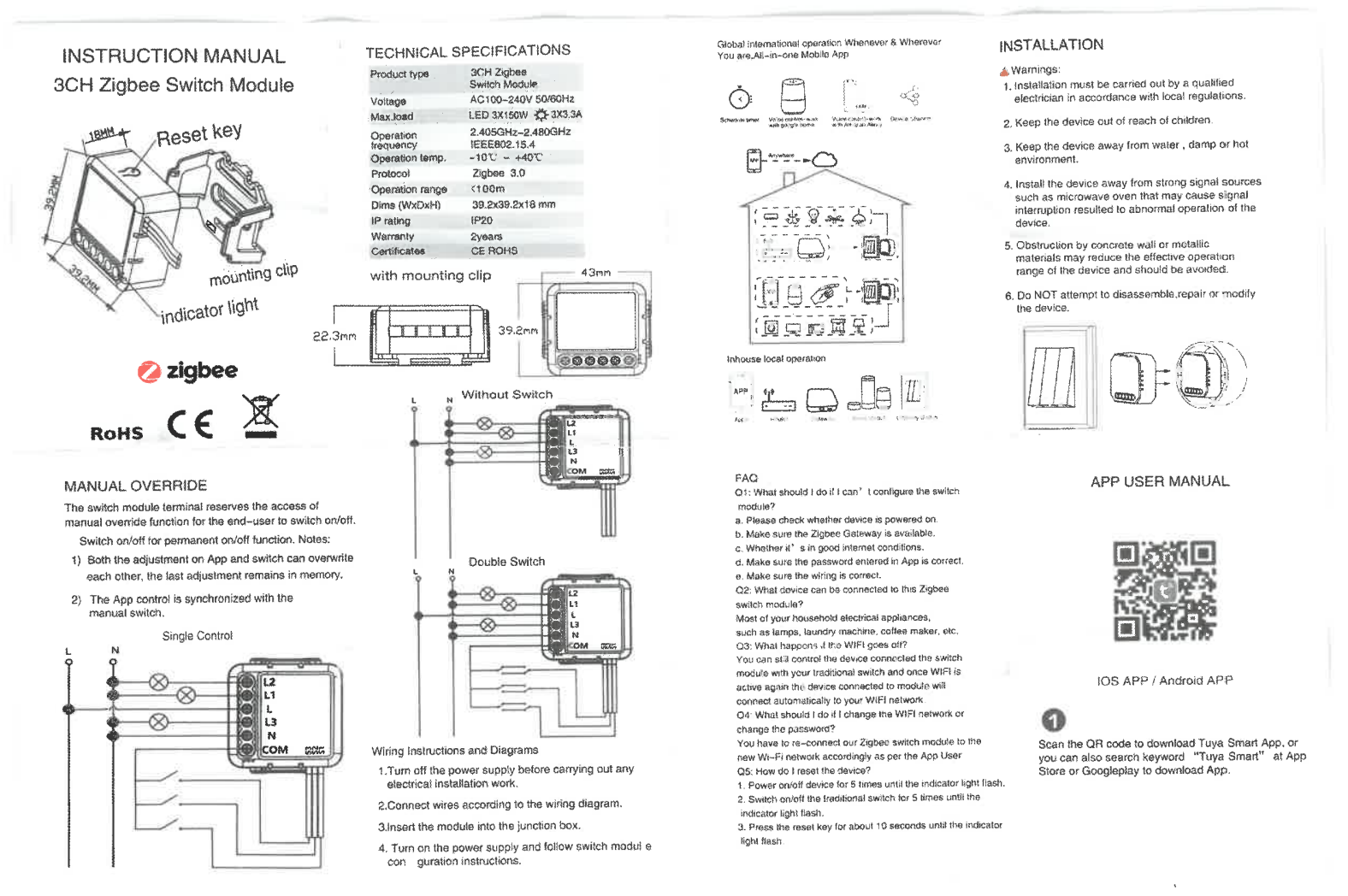

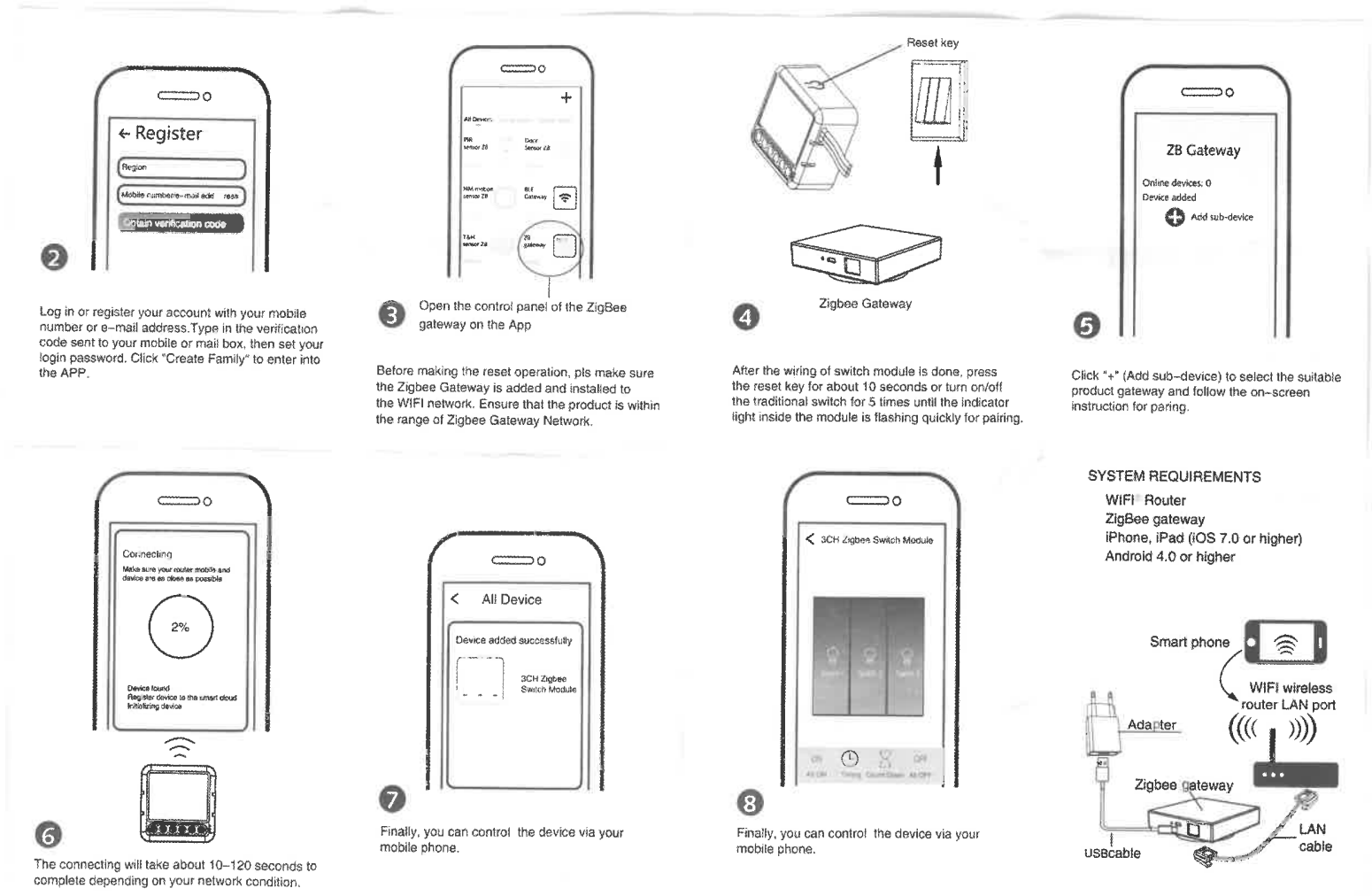

Оригинальная документация из комплекта устройства
Документация
Оригинальная документация из комплекта устройства
Документация
Дополнительные фото устройства

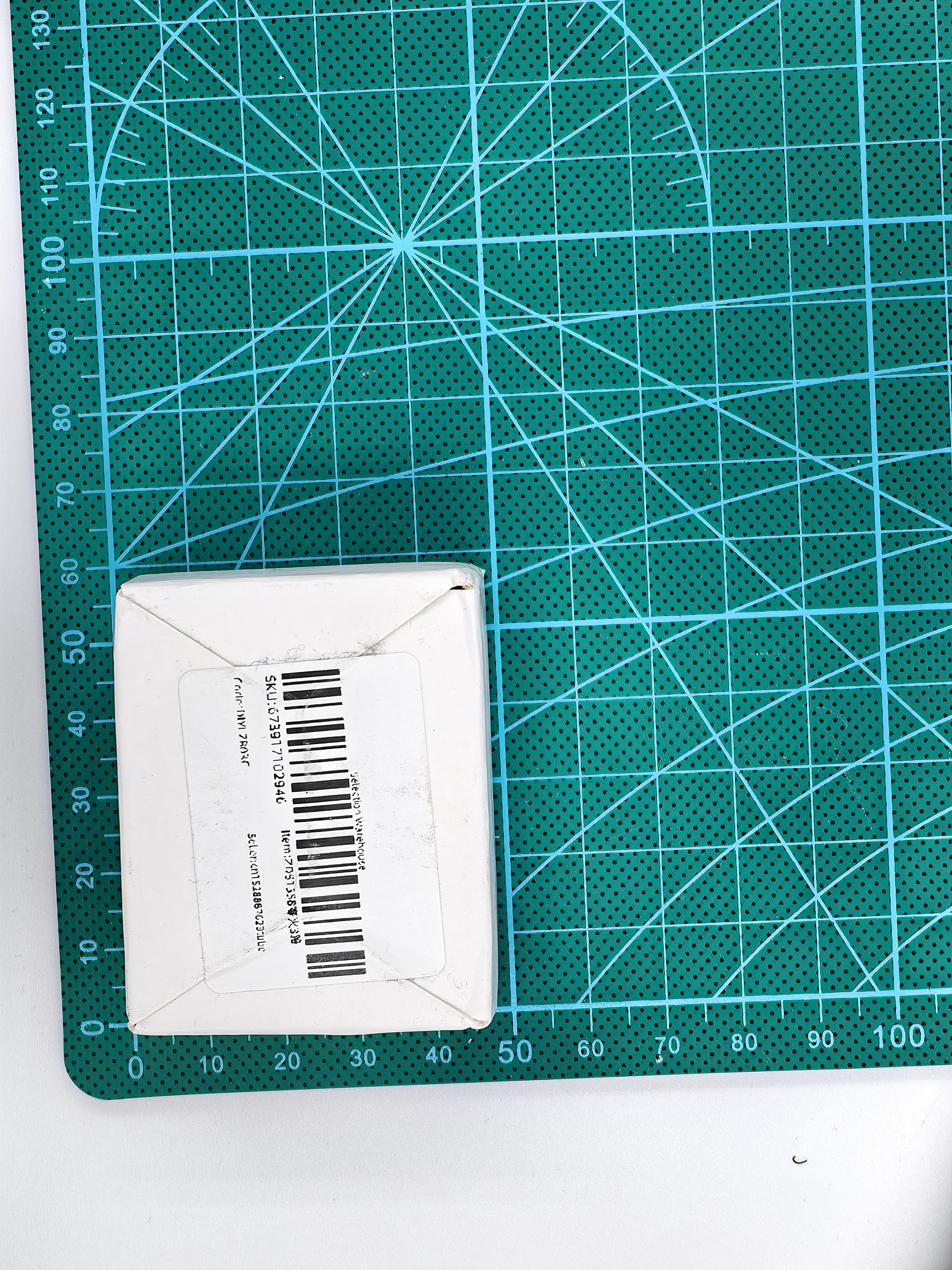

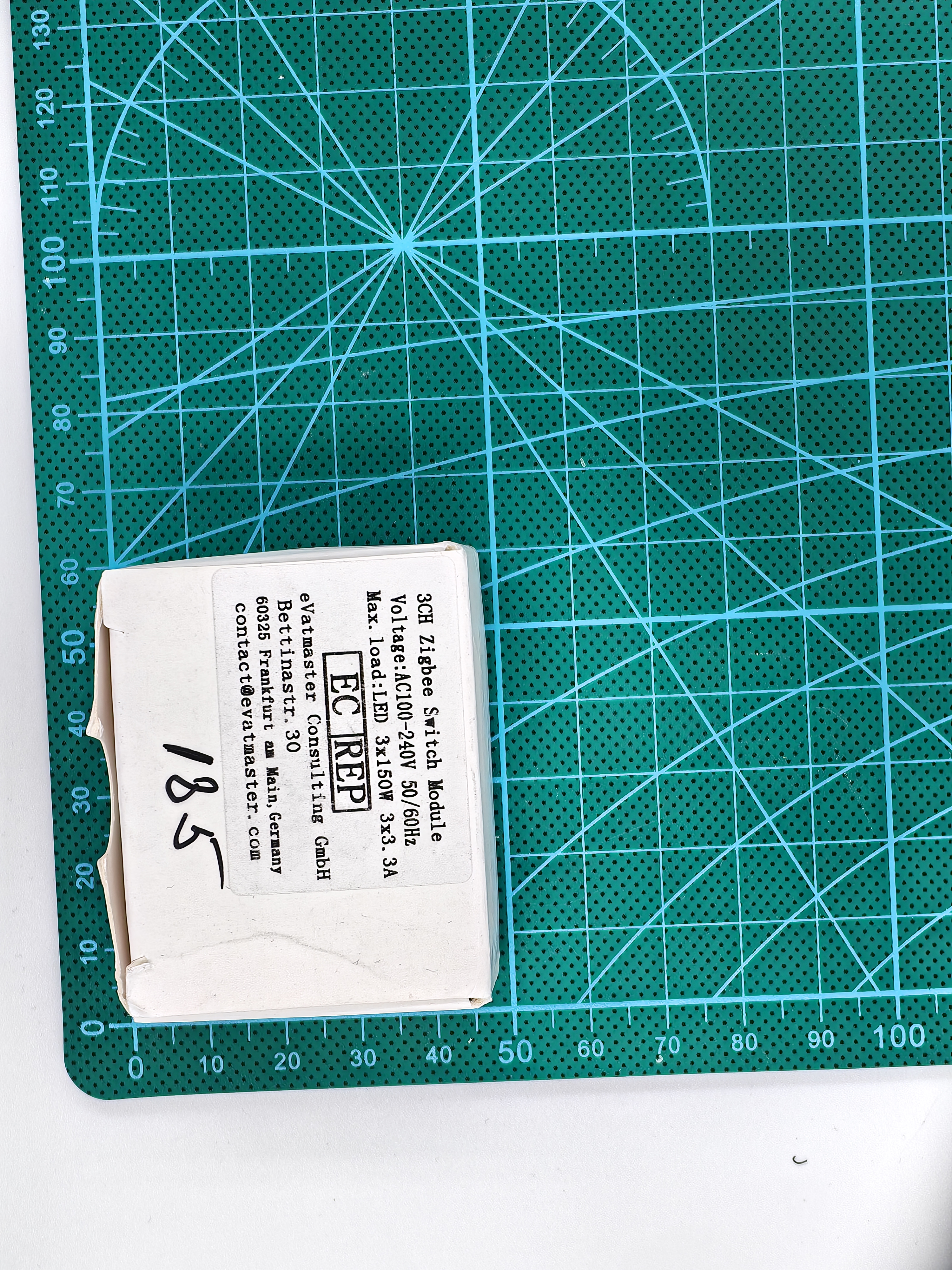

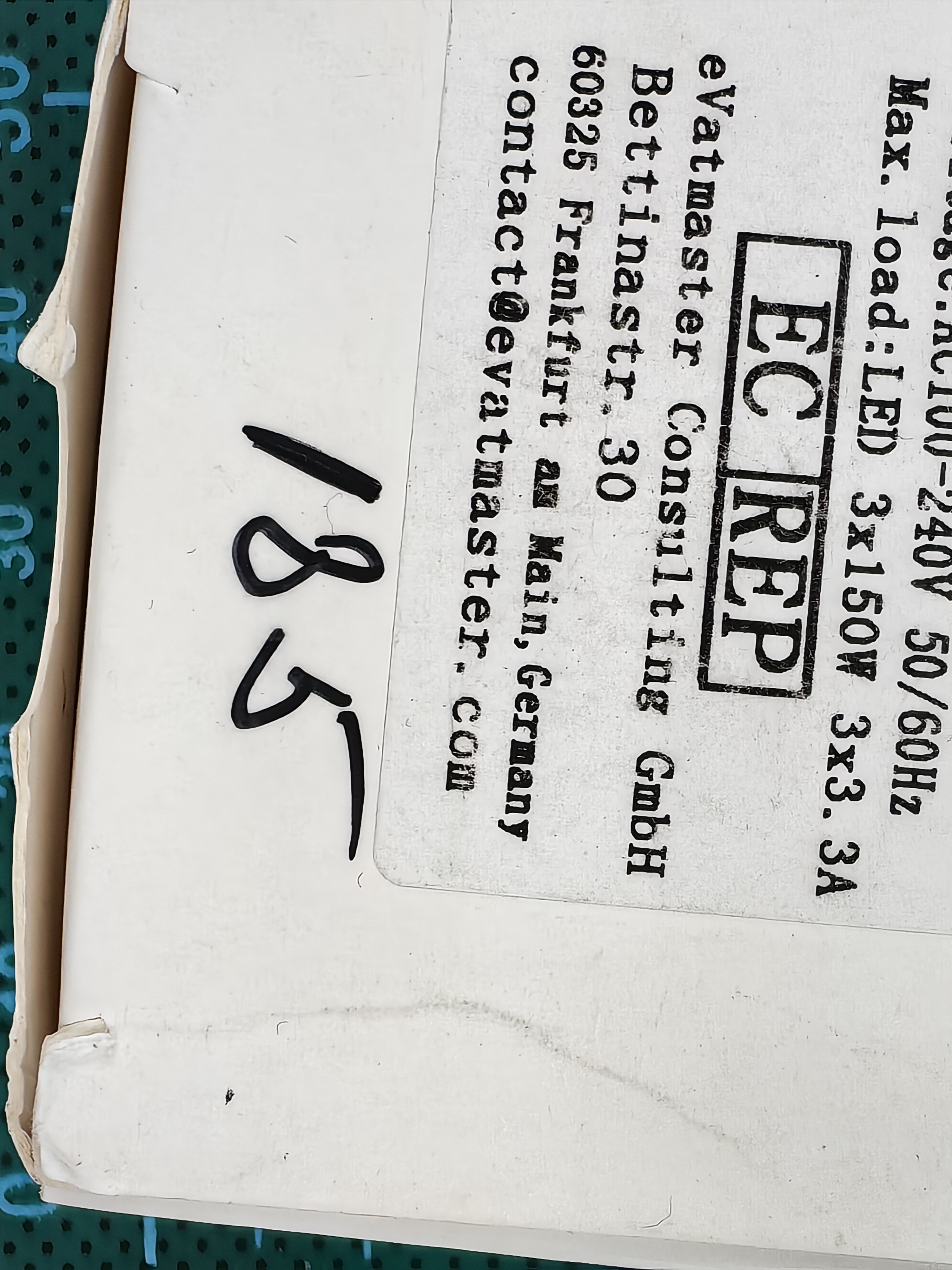

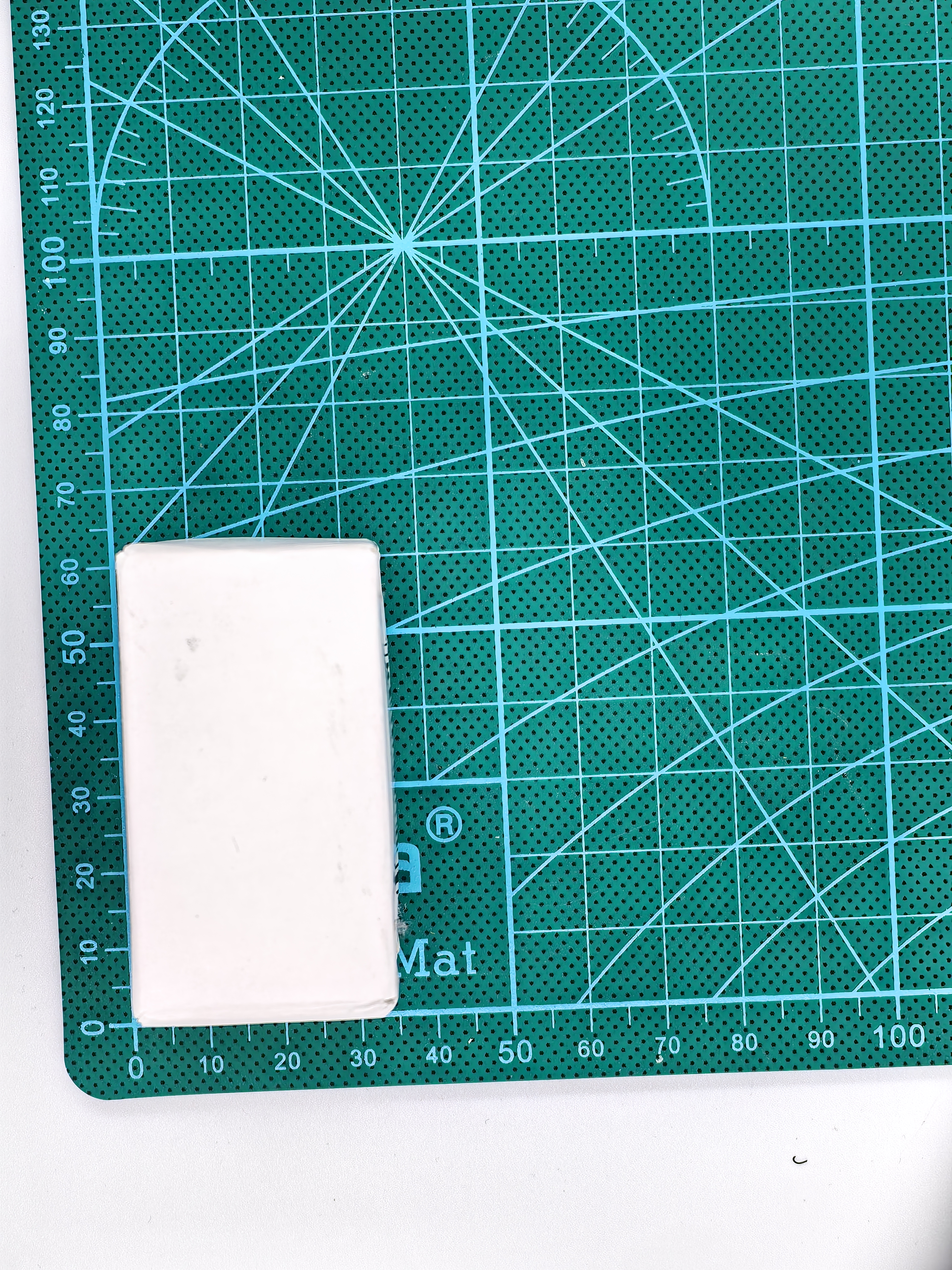

Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства

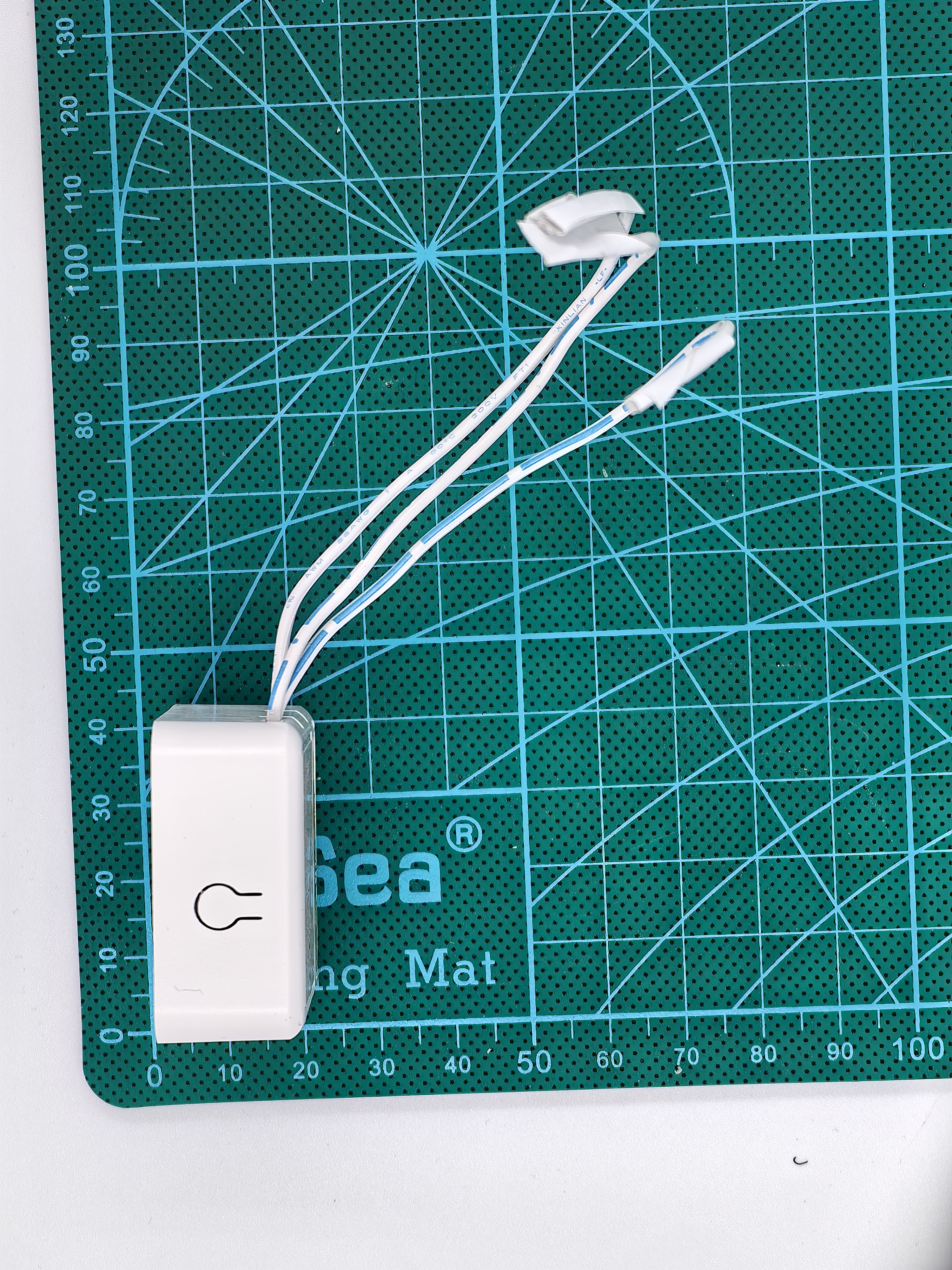

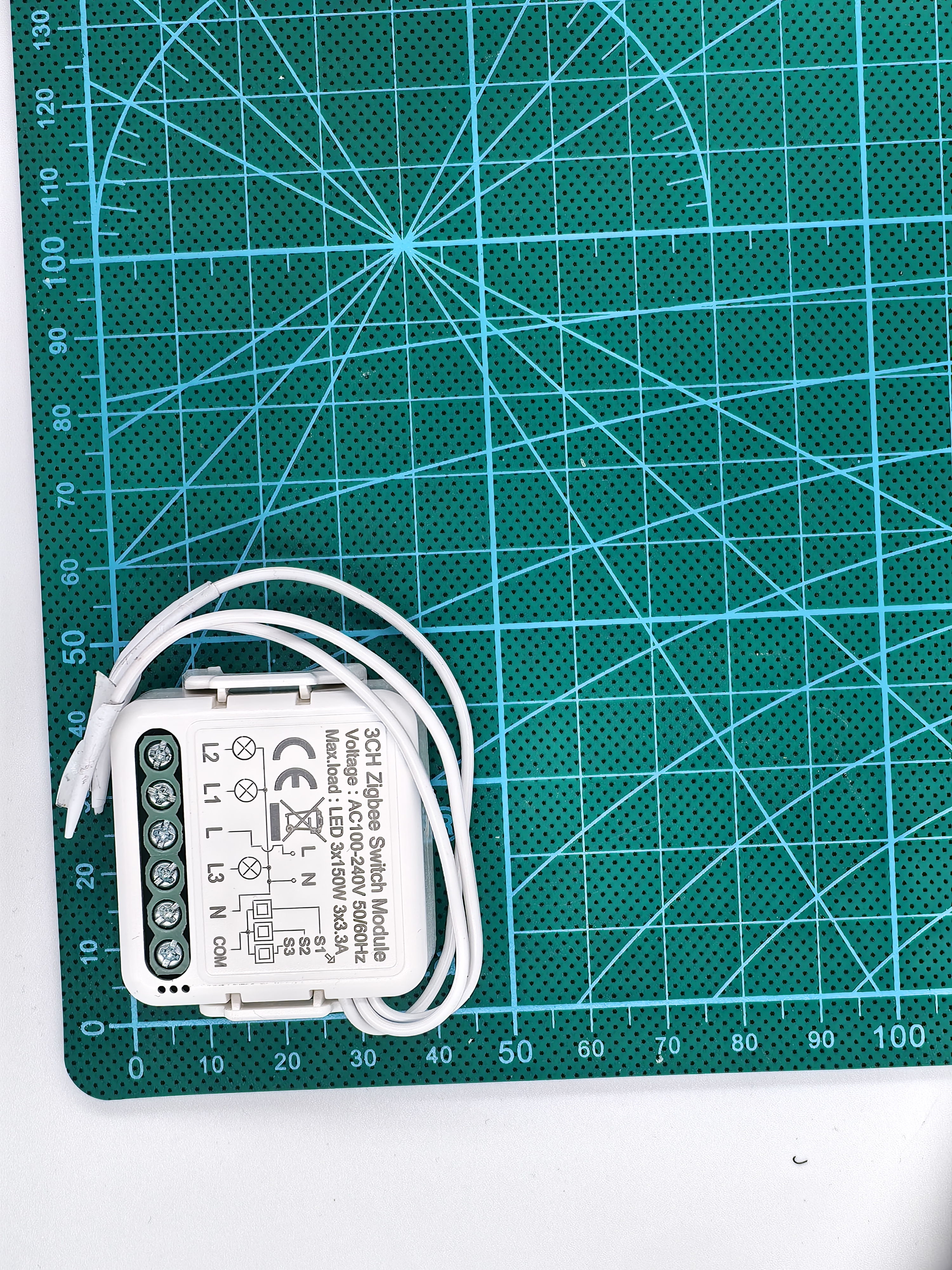

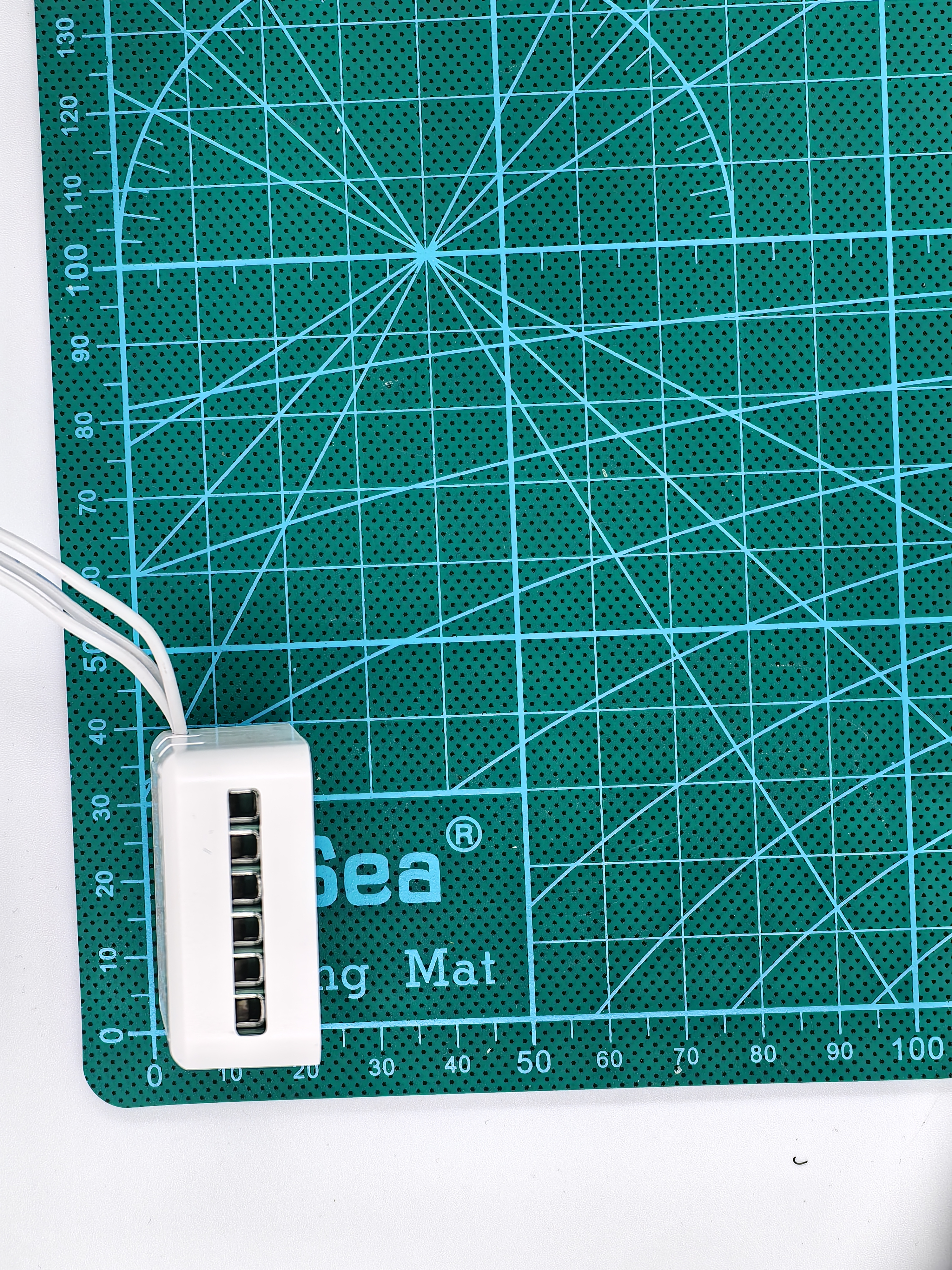

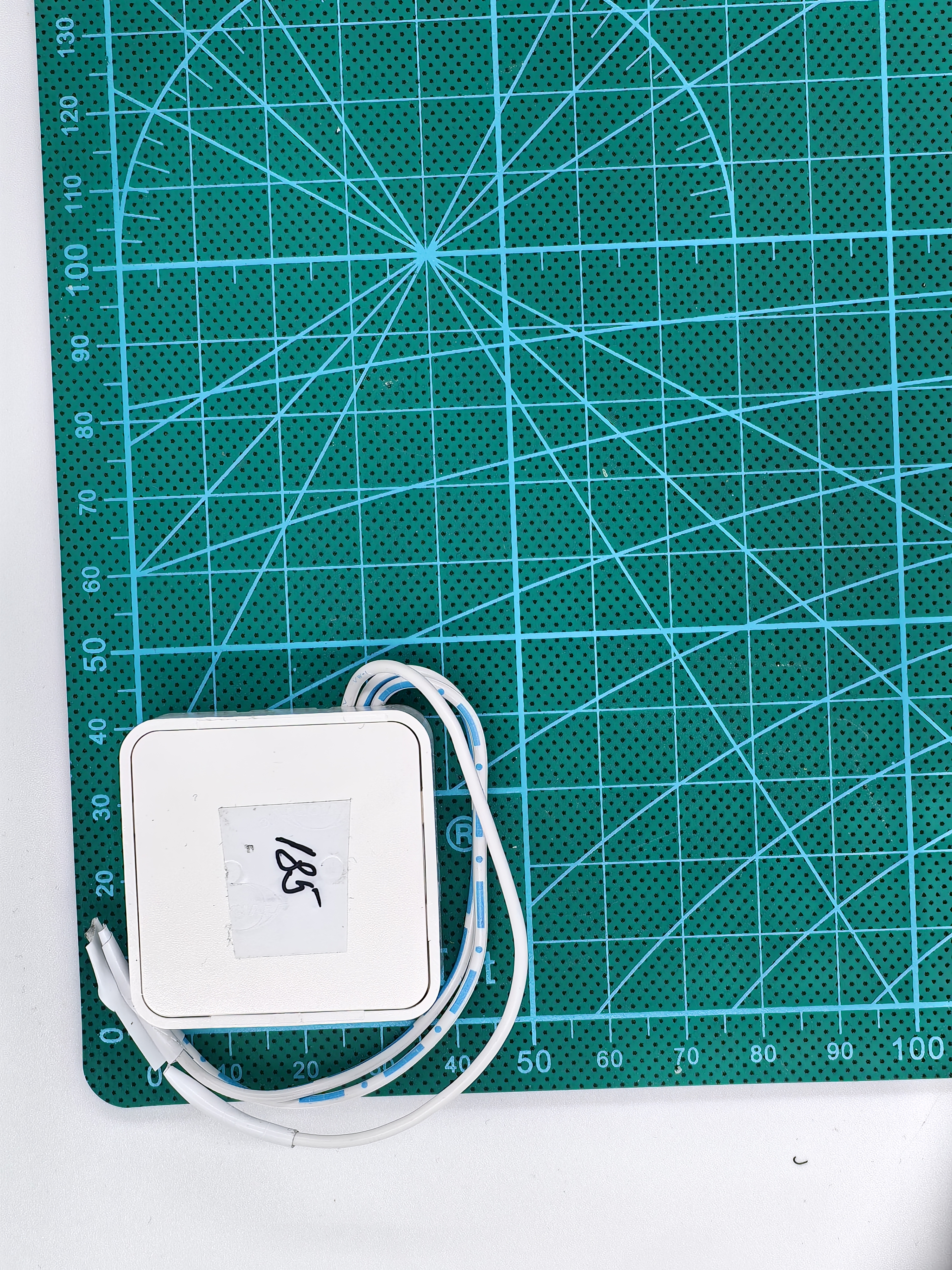

Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства

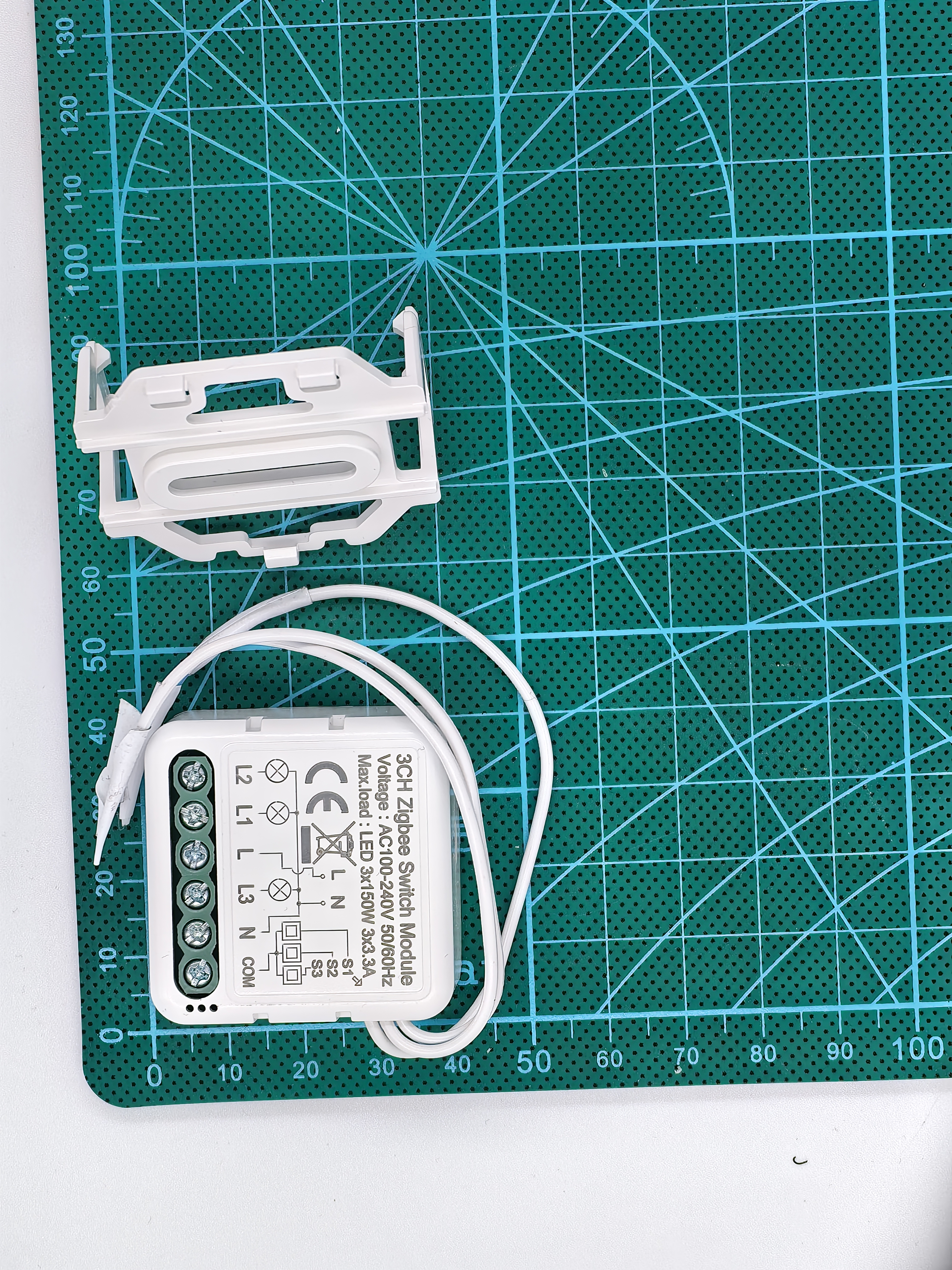

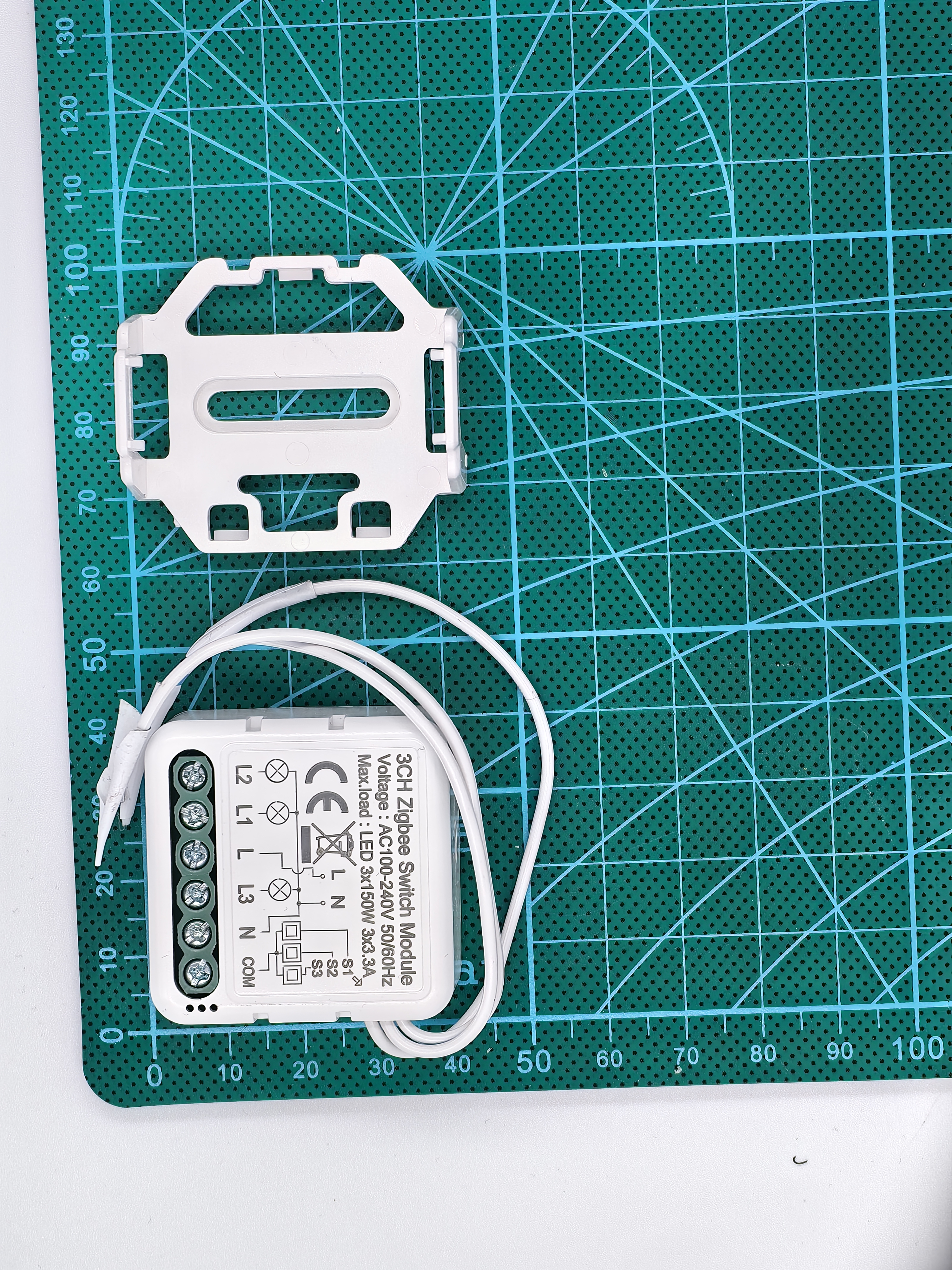

Крепеж
Дополнительные фото устройства
Крепеж
Дополнительные фото устройства

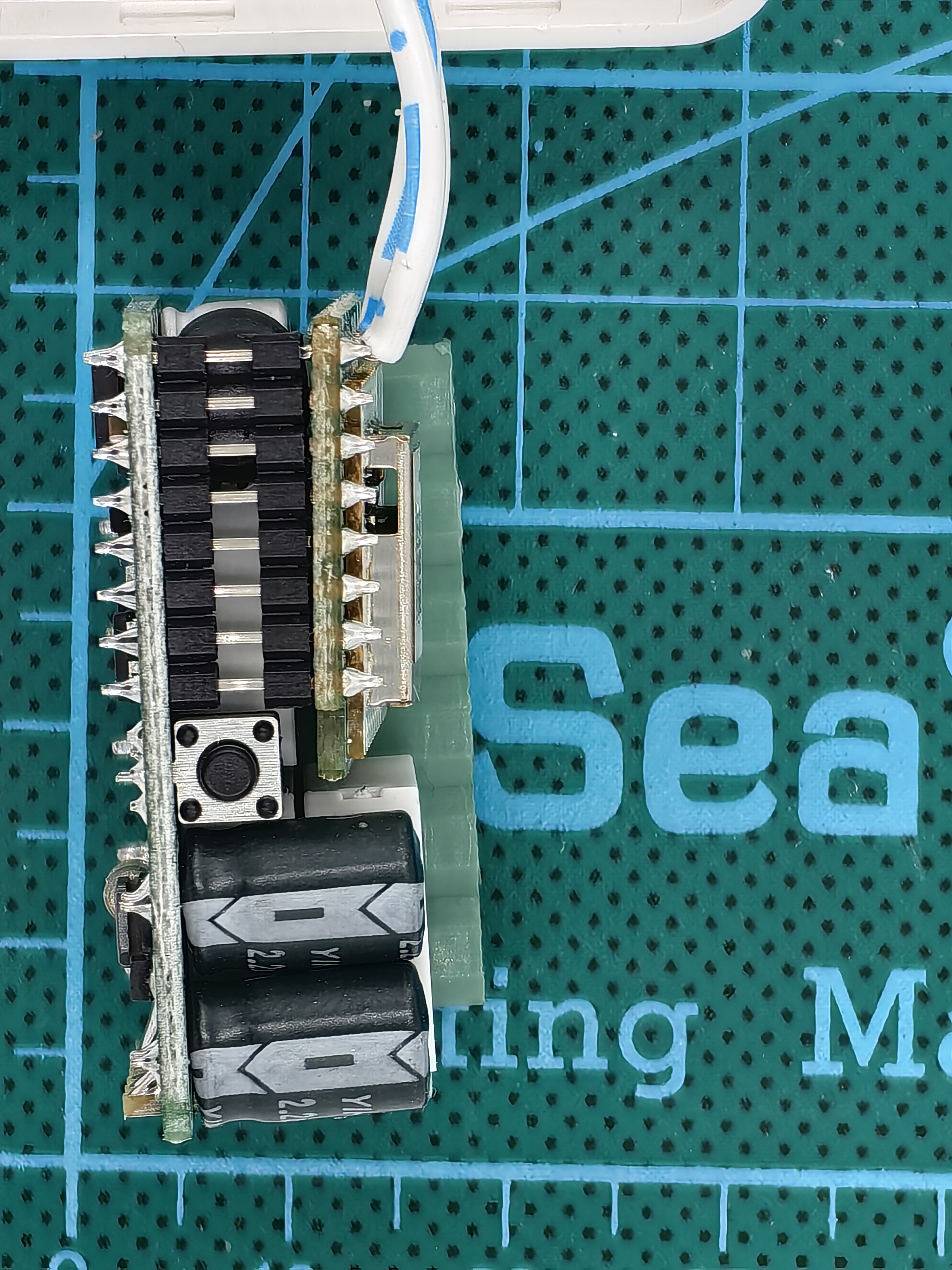

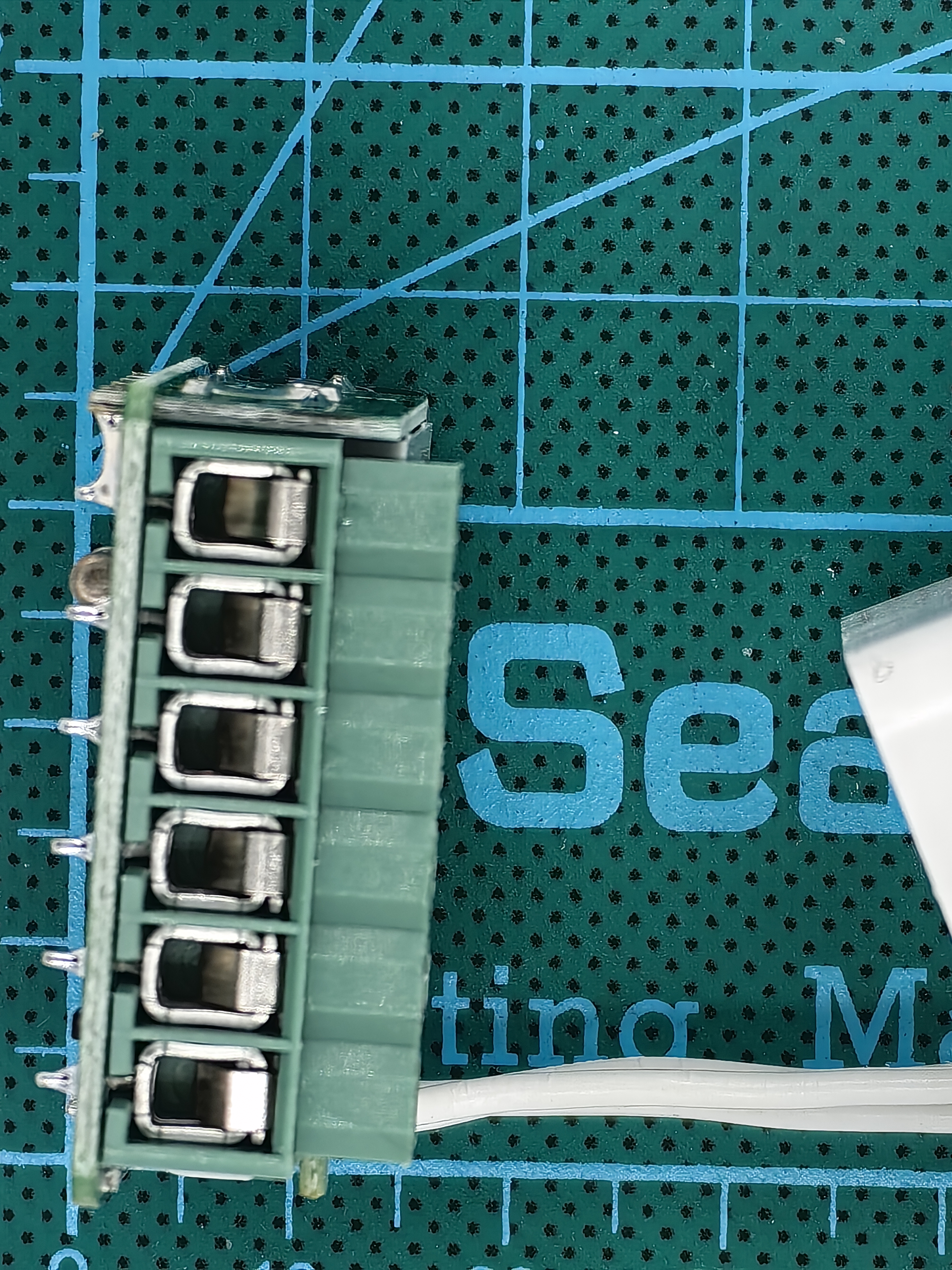

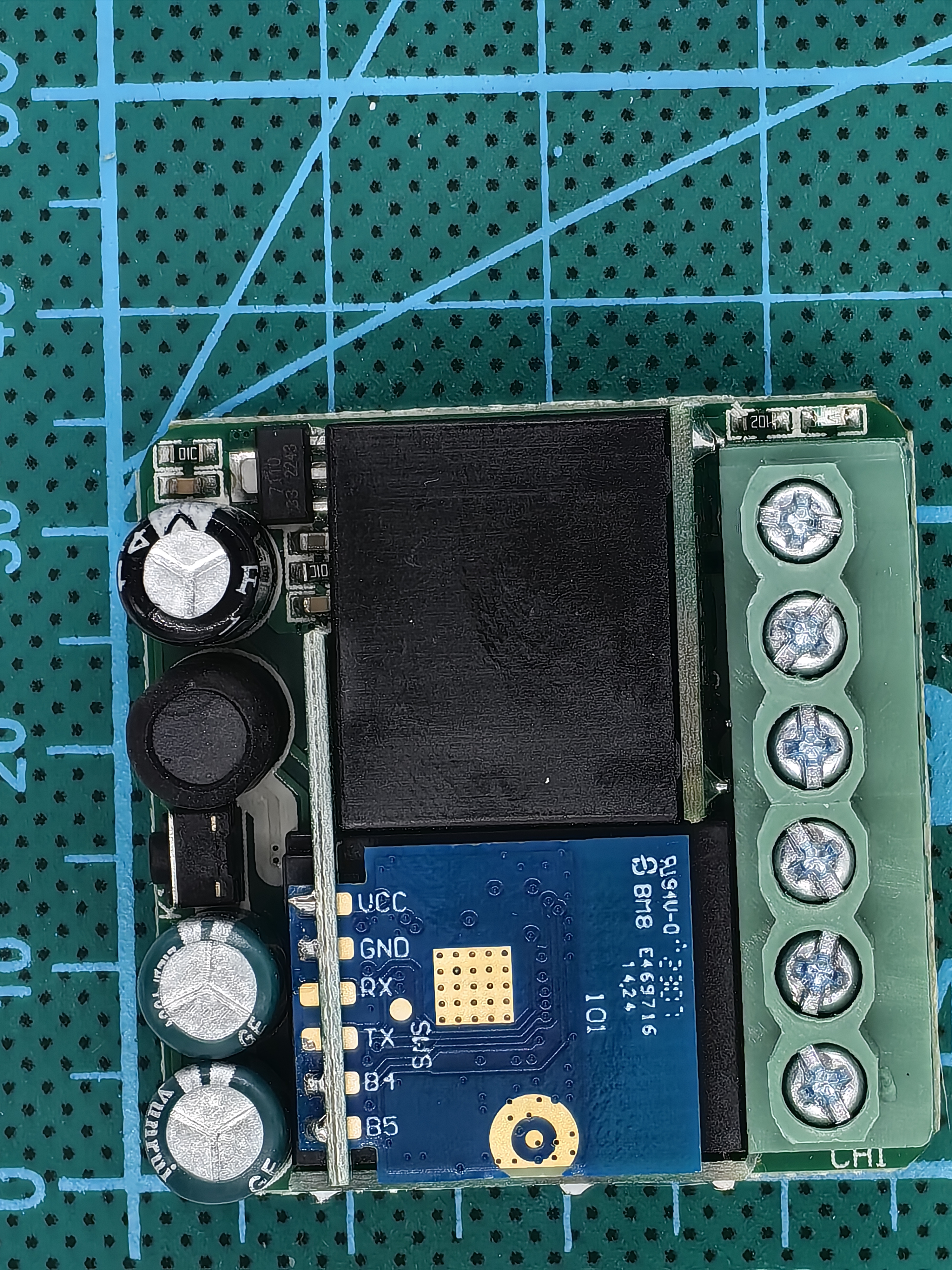

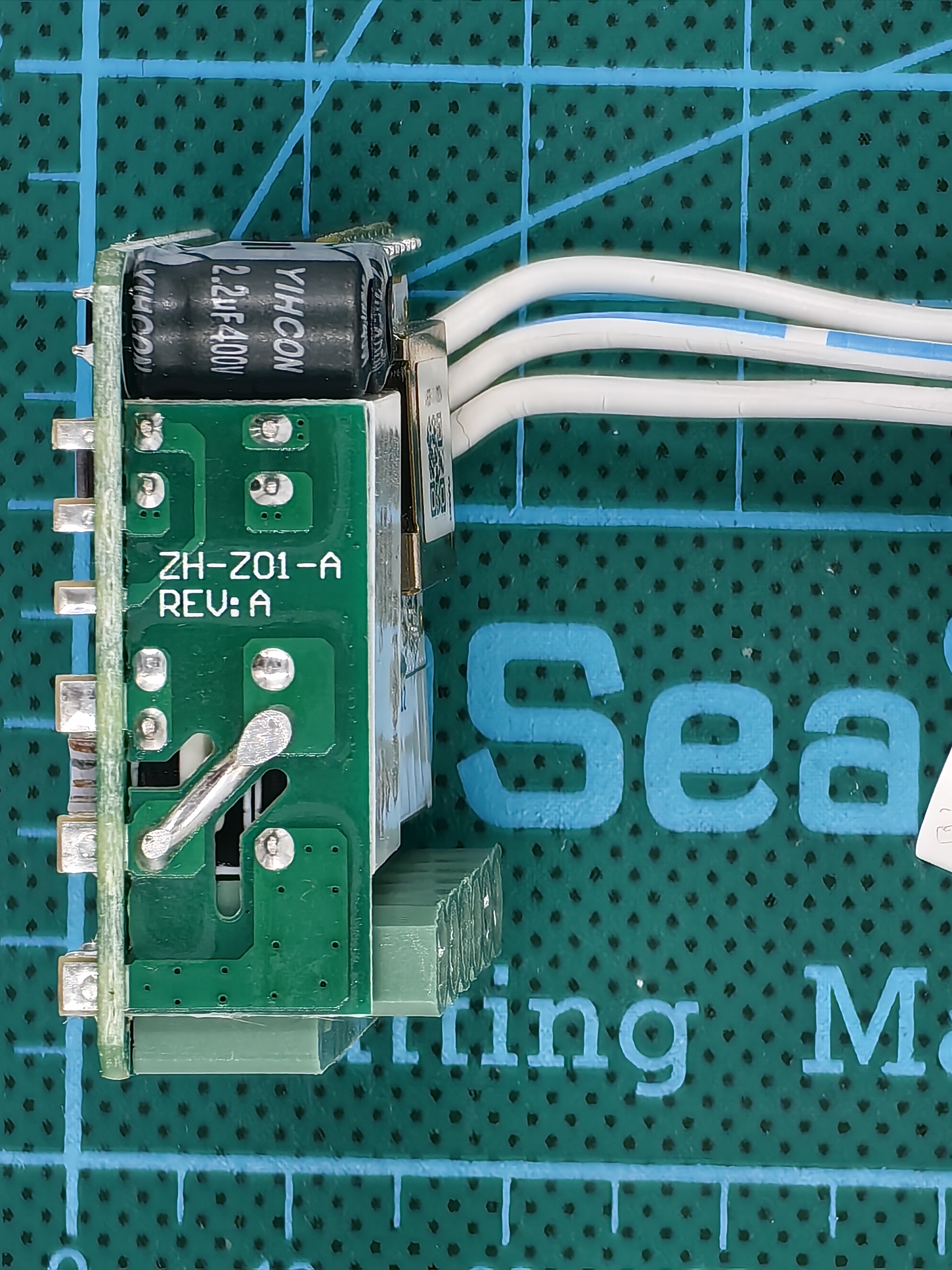

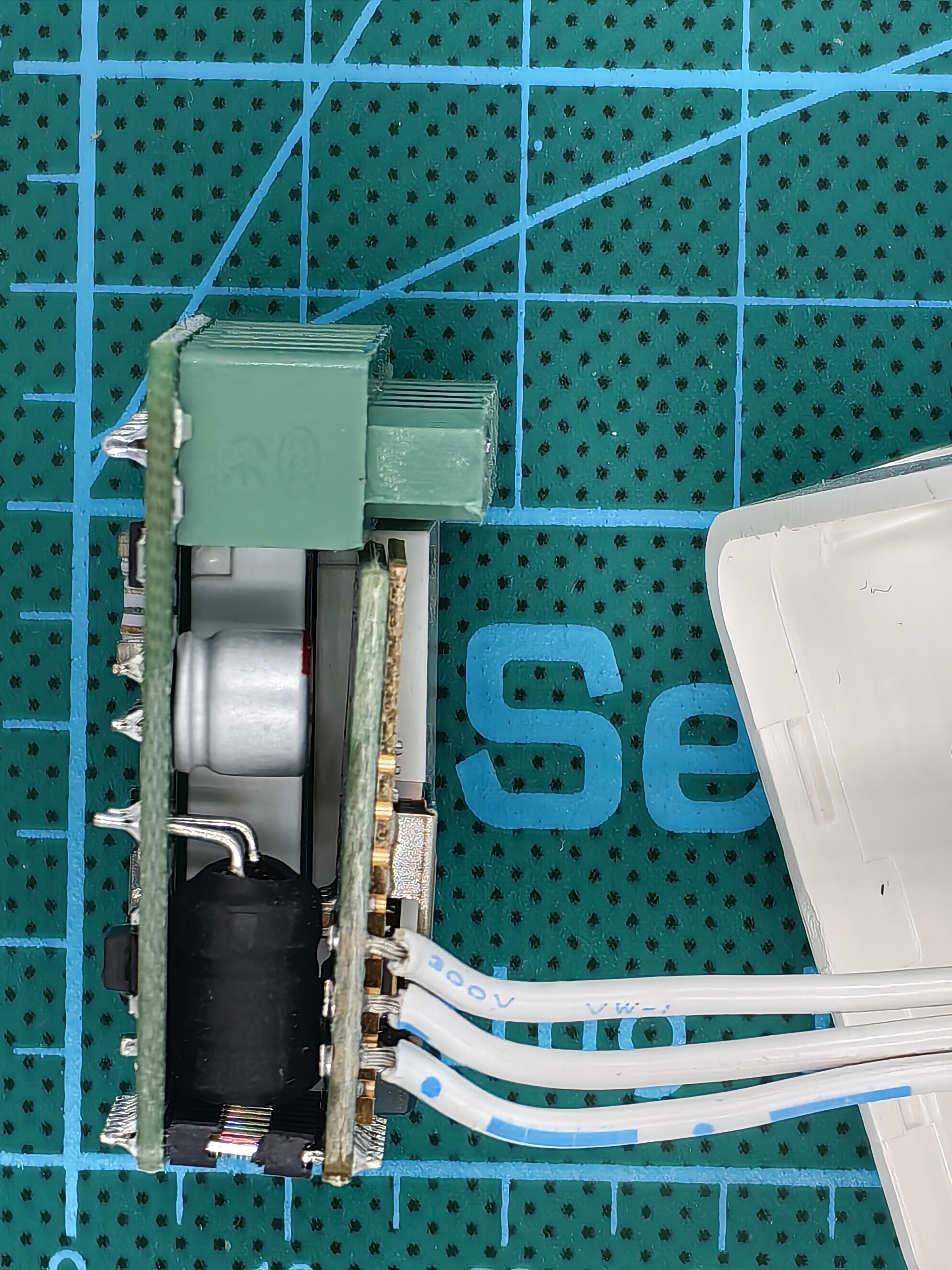

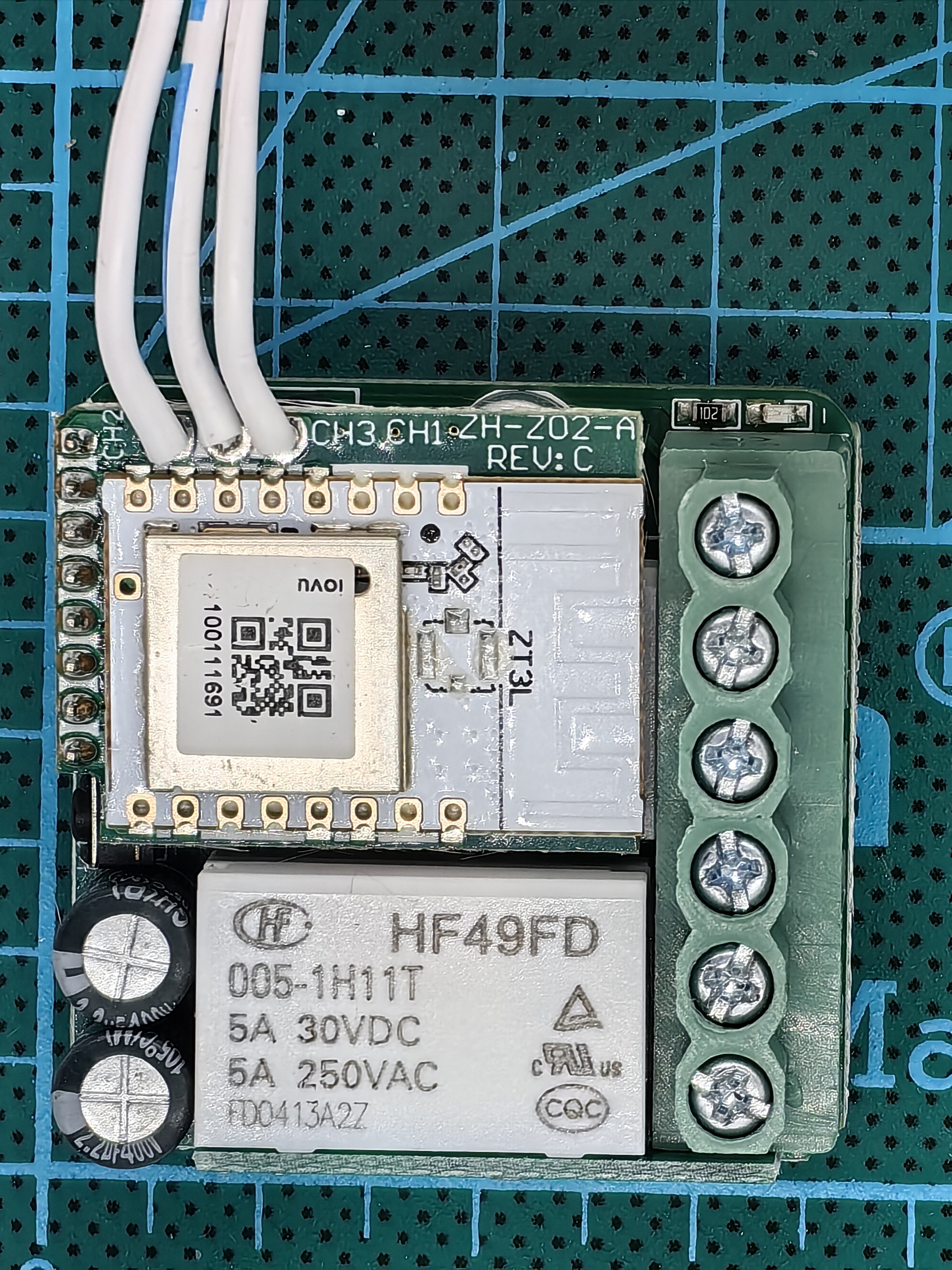

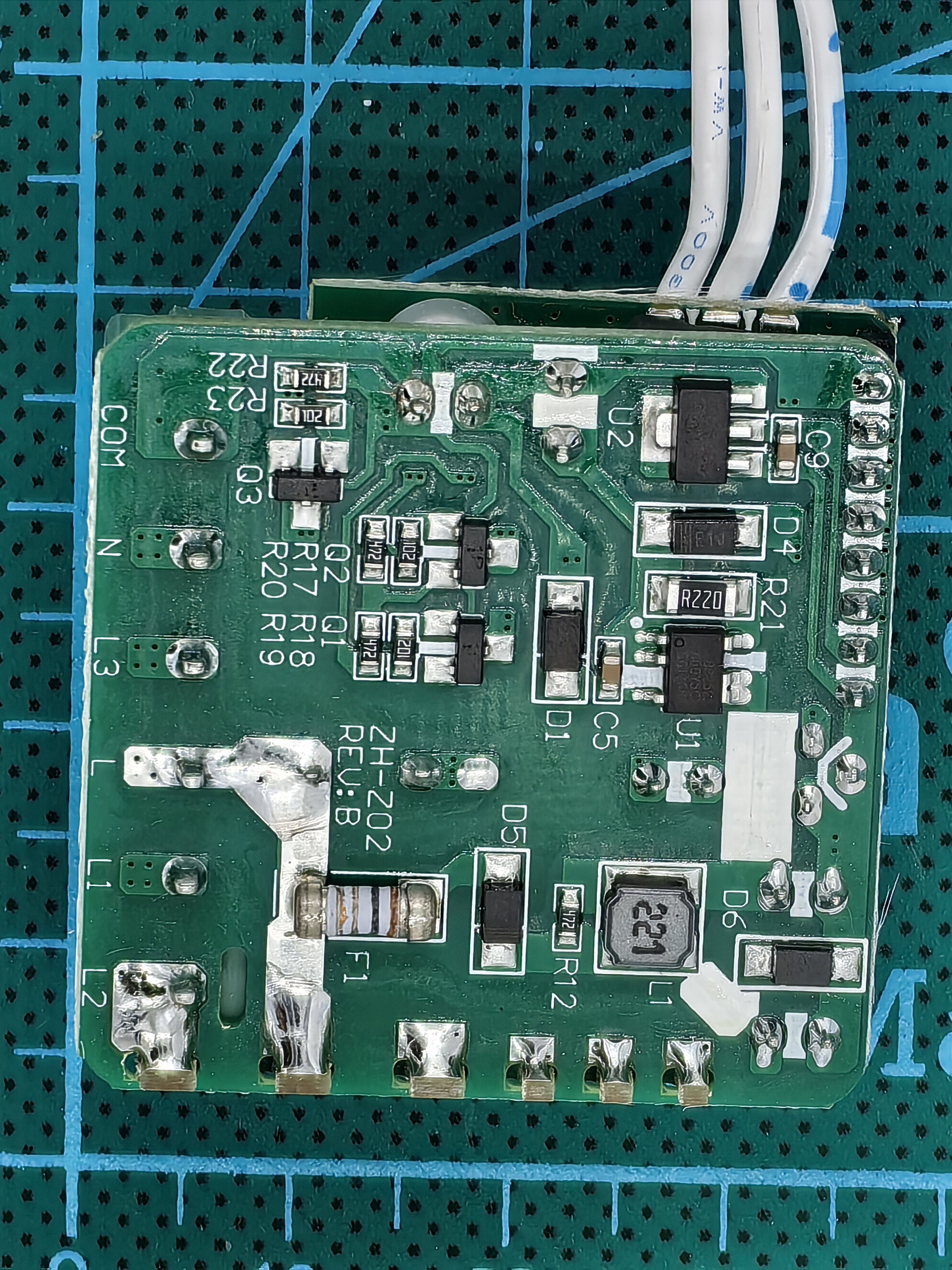

Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства

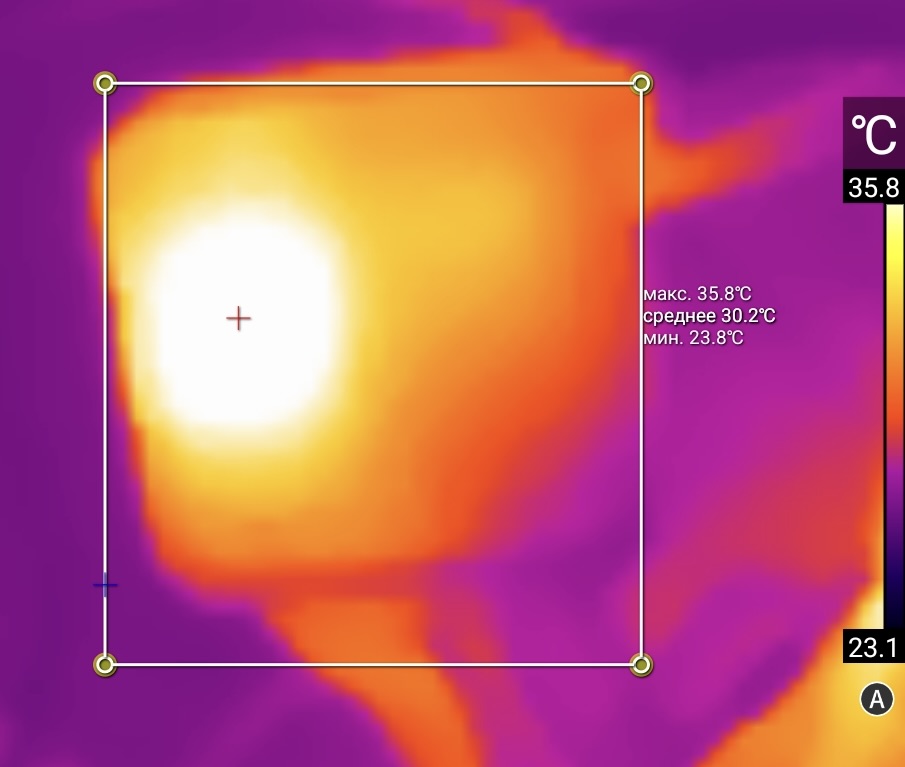

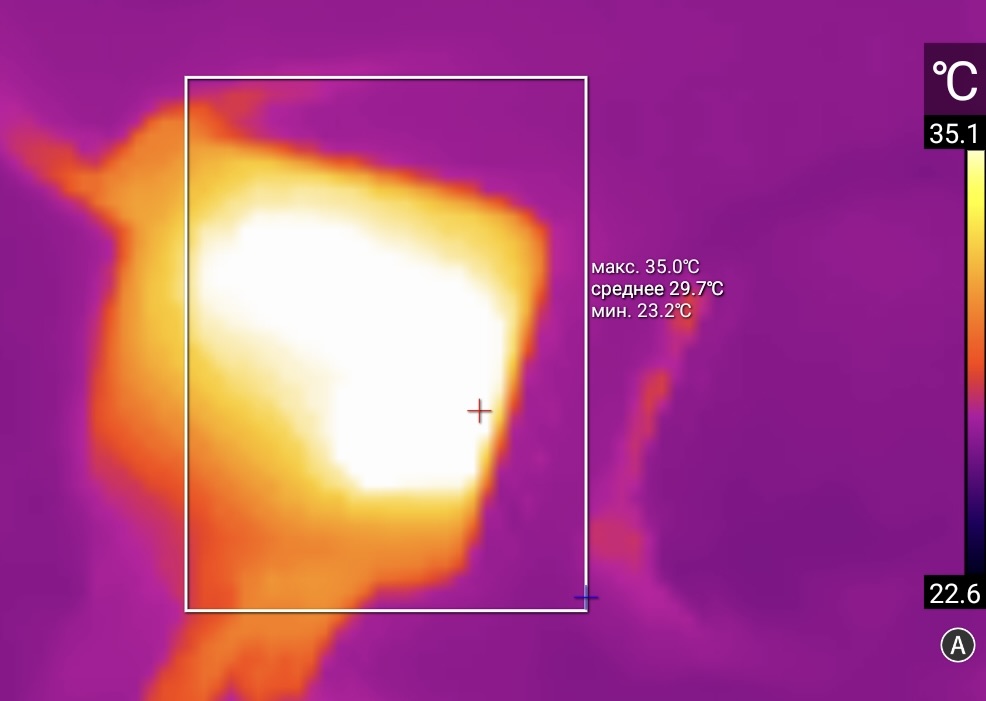

Тепловизор
Дополнительные фото устройства
Тепловизор
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | В комплекте инструкция, крепление для дин-рейки |
| 2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 10 | Реальные размеры: 38.9*38.8*18.0mm с крепежом: 43.3*38.8*22.6mm |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 8 | Есть особенность включает каналы не одновременно а с паузой по очереди для избежания скачка напряжения. |
| 7. | Качество изготовления и монтажа электронных компонентов | 10 | |
| 8. | Шум при работе | 8 | Немного громко переключает |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | проверка шаблона, как залетает | ||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 9 | Работает стабильно, но всегда переключает каналы последовательно, а не одновременно (чтобы избежать скачка напряжения), сбился порядок переключения, пропуск команды | ||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | 10 | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | 9 | WEB 210 мс LAN 200 мс | ||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | 8 | Выключатель 210 мс | ||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 10 | Можно настроить поведение при обесточивании, выбрать тип выключателя, настроить таймер | ||||||||||||||||||||||||
| 11. | Соответствие функционалов родного приложения и Sprut'a | 10 | Полное соответствие | ||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
| 13. | Время реагирования на команды
|
8 | WEB 210 мс LAN 200 мс Выключатель 210 мс |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | 10 | Total 9,9A Работает стабильно, не греется |
| 2. | Стабильность работы устройства в условиях загруженной сети | - | |
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 9 | Работает стабильно, но всегда переключает каналы последовательно, а не одновременно (чтобы избежать скачка напряжения), иногда сбивается порядок переключения |
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз | 8 LED-10 |
3*285W (макс темп 31) Total 3,5A Иногда сбивался порядок переключения, пропускал команды LED отработал без нареканий |
| 6. | Стресс-тест (период 2) с почти номинальной нагрузкой — 100 раз | 8 LED-10 |
750*3 W (макс темп 42,6) Total 9,2A 3*150Вт LED Иногда сбивался порядок переключения, пропускал команды LED отработал без нареканий |
| 7. | Стресс-тест (период 2) с нагрузкой выше номинальной — 100 раз | 8 LED-10 |
3300W (макс темп 44,7) Total 9,9A 3*180Вт LED Иногда сбивался порядок переключения, пропускал команды LED отработал без нареканий |
| 8. | Стресс-тест с долгосрочною работой (1 час) | 10 | 3*3.3A (макс темп 35,8) Работает стабильно, не греется |
| 9. | Тест на выносливость (период 1 с) — 10 00 раз | 8 LED-8 |
3300W (макс темп 46,4) Total 9,9A 3*150Вт LED Работает стабильно, но всегда переключает каналы последовательно (чтобы избежать скачка напряжения), иногда сбивает темп и порядок переключения и переключается с задержкой |
Заключение
Рейтинг 8.5. Реле работает довольно быстро и тихо, выдерживает номинальную мощность и не греется, работает с выключателями с фиксацией и без фиксации. Можно перевести в режим сопряжения через проводной выключатель. Реле переключает каналы последовательно, а не одновременно. При выполнении многократных однотипных команд может сбивать темп переключения. Рекомендуем к использованию.
