✅Ledron Zigbee Диммер 1 канальный 12-36В 8А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Рейтинг устройстваРейтинг 9.5. Диммер не греется, не пищит, хорошо держит заявленную нагрузку и быстро реагирует на команды. Рекомендуем к использованию. Единственное — нельзя выбрать тип подключаемого устройства в Sprut.
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваLedron
Модель и линейка устройстваQS-Zigbee-D06-DC
Ток нагрузки общий8А 12-24VDC / 5А 36VDC
Ток нагрузки на 1 канал8А 12-24VDC / 5А 36VDC
Количество каналов1
Наличие управления по RFнет
Наличие управления через проводную кнопкуесть
Диапазон рабочих температур-10 ~ 40°C
Способ монтажав подрозетник / на панель
Наличие нуляС нулевой линией
Габариты40*40*18 мм
Рабочее напряжение12-24/36В
Артикул устройства и ссылка на сайт производителяledron
Режим сопряжения и сбросаЗажать на 5 секунд кнопку сопряжения или быстро включить и выключить внешний выключатель 5 раз
Поведение при обесточиваниипредыдущее состояние
Роль в Zigbee сетимаршрутизатор
ЭкосистемаLedron
Степень защитыIP20
Интеграция со SprutZigbee
Каталог sprut-
Шаблон для Sprut
[[:Файл:QS-Zigbee-D06-DC_TZ3210_hquixjeg.json|]]Скачать
Шаблон для Sprut
[[:Файл:TZ3210_hquixjeg.json|]]Скачать
Где купитьledron
Стоимость$33
Номер на складеDVLK0253
Номер коробки22
Информация об устройстве (SprutHub)
| Aps Flags | 0 |
| Frequency Bands | [FREQ_2400_MHZ] |
| Server Capabilities | [] |
| Buffer Size | 66 |
| Incoming Transfer Size | 66 |
| Logical Type | Router |
| Mac Capabilities | [FULL_FUNCTION_DEVICE, MAINS_POWER, RECEIVER_ON_WHEN_IDLE] |
| Manufacturer Code | 0x1141 (4417) |
| Out Going Transfer Size | 66 |
| Stack Compliance | 21 |

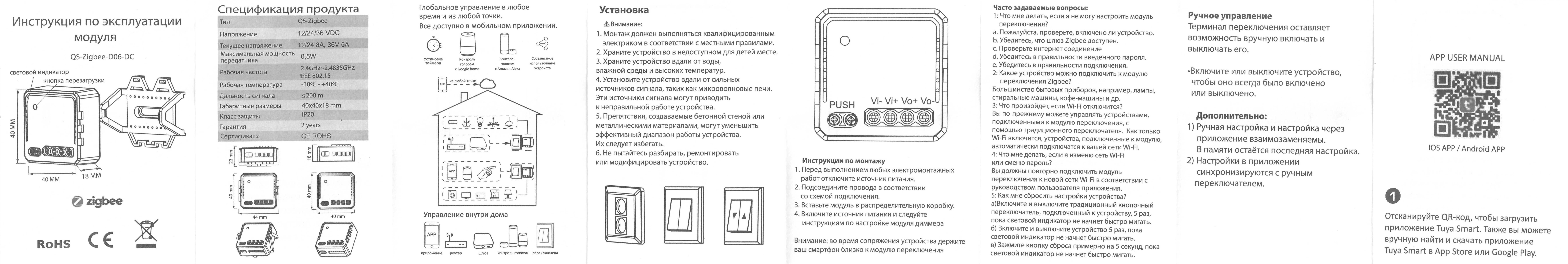

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

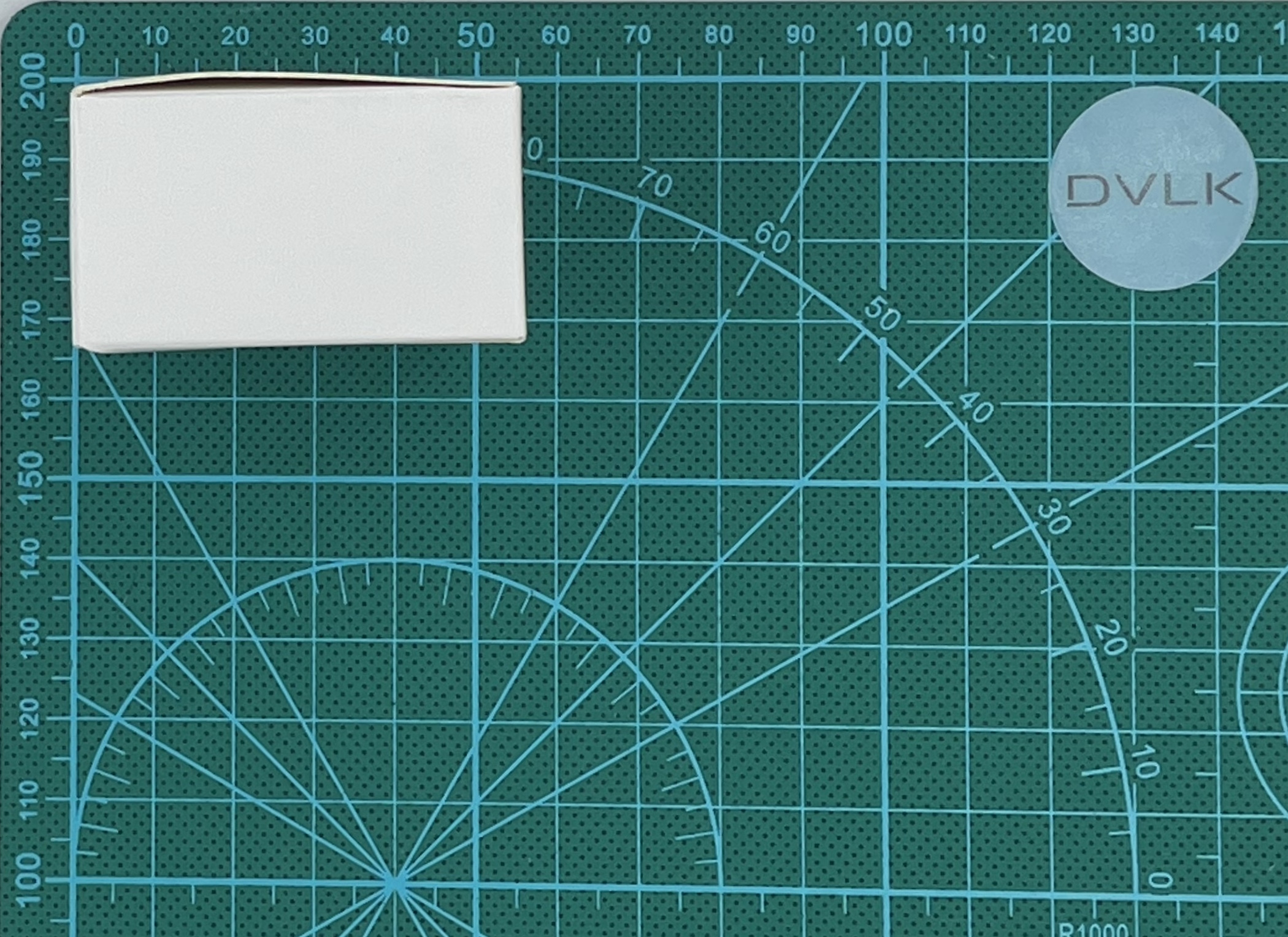

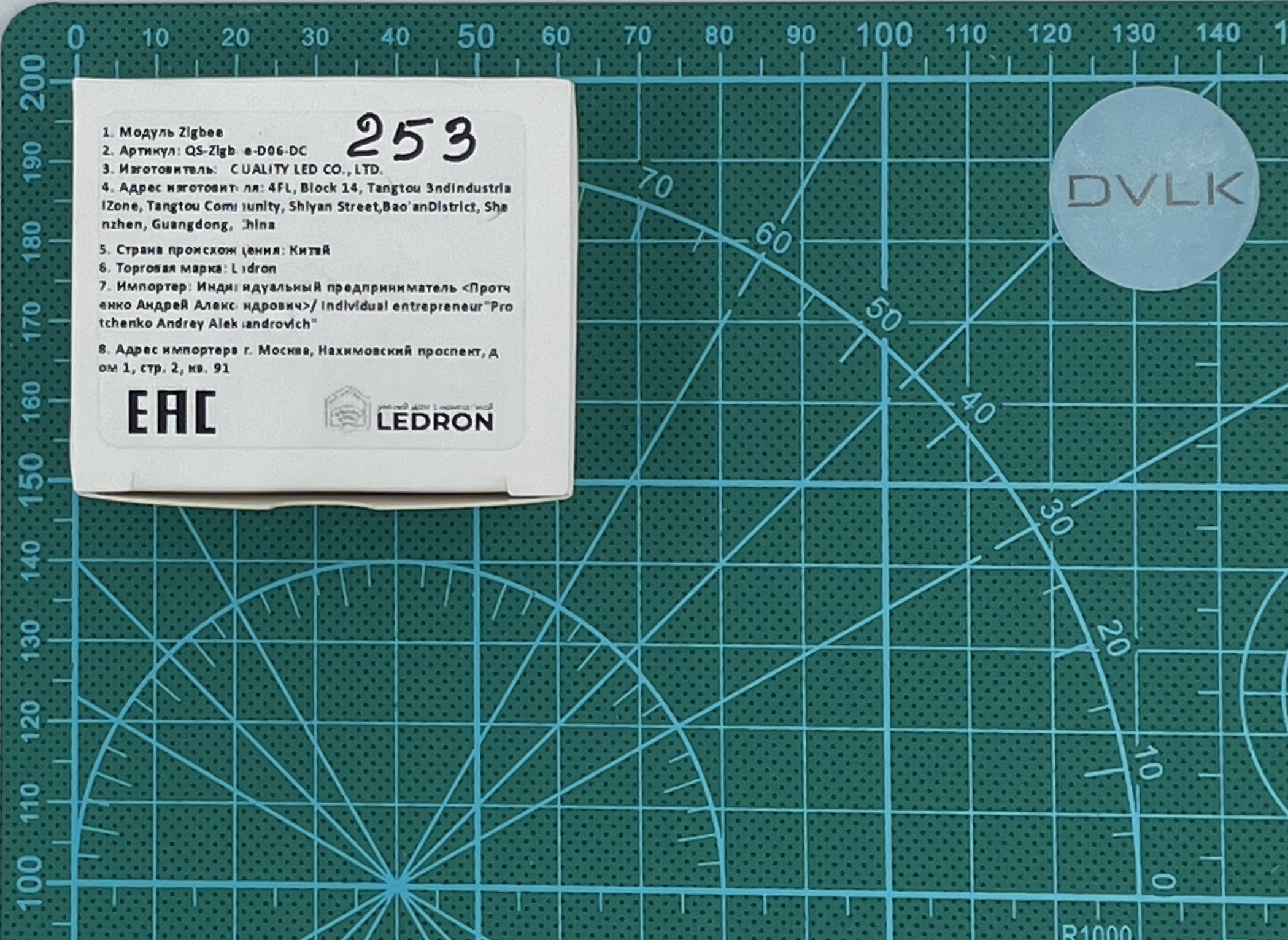

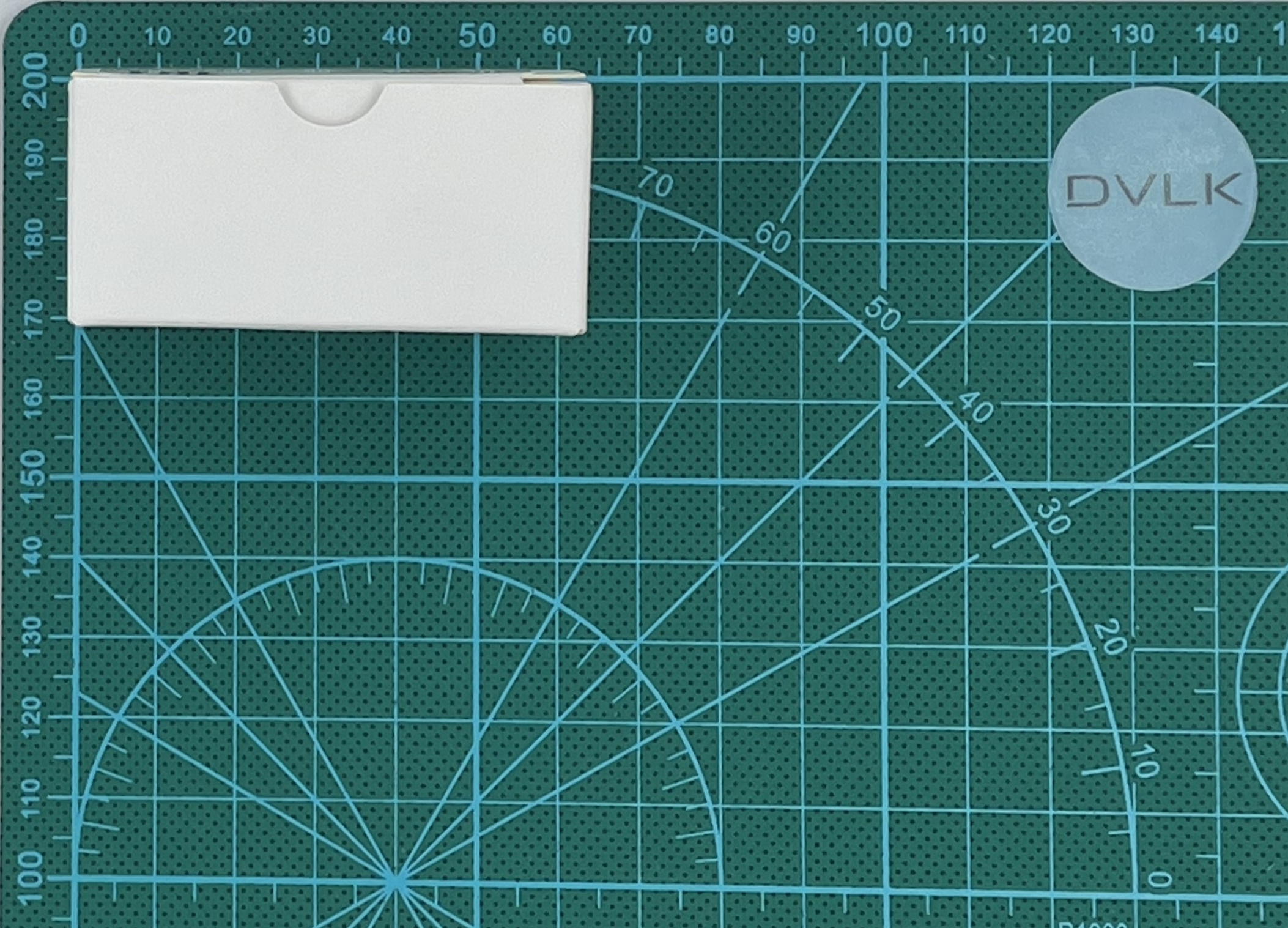

Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

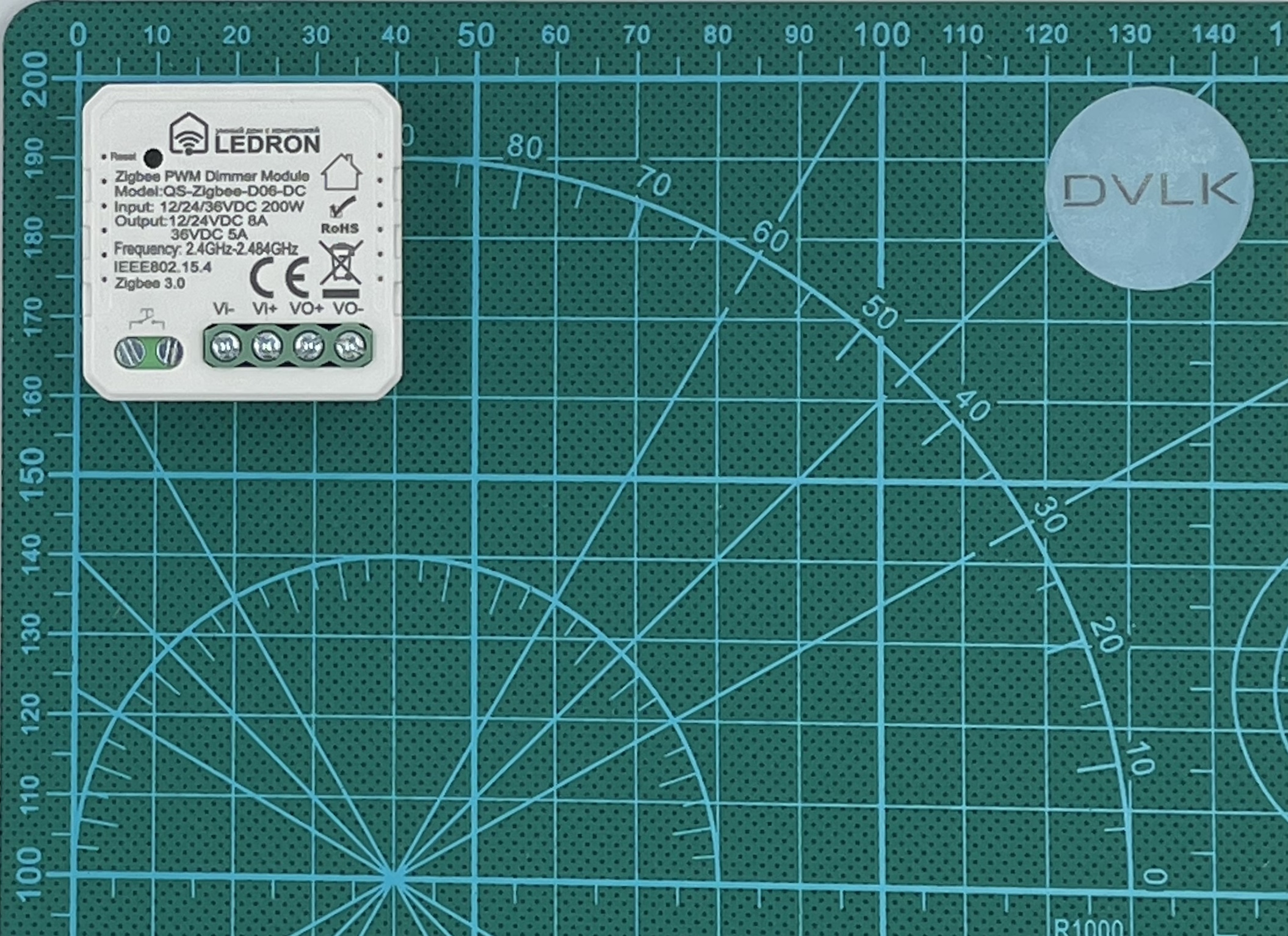

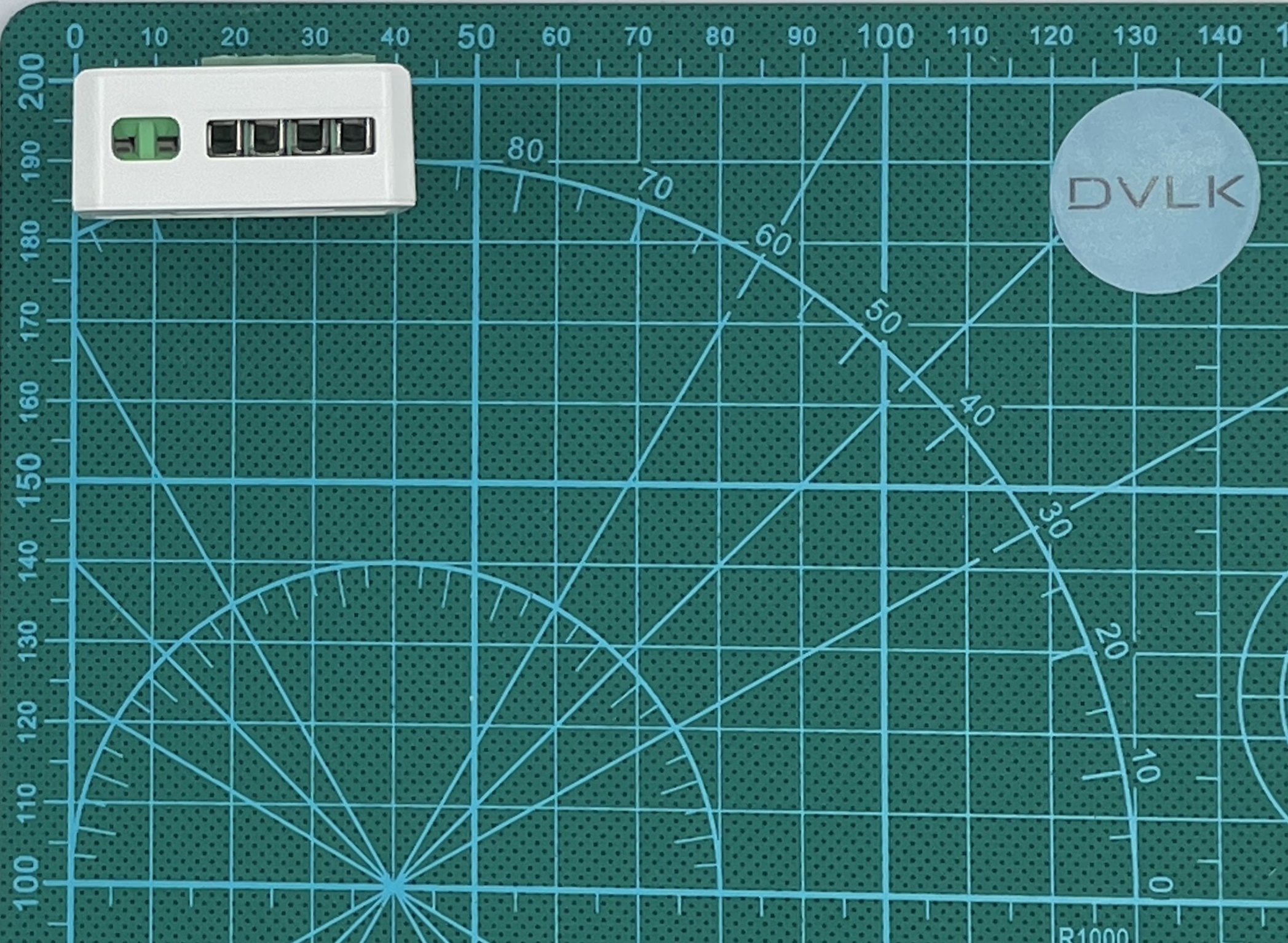

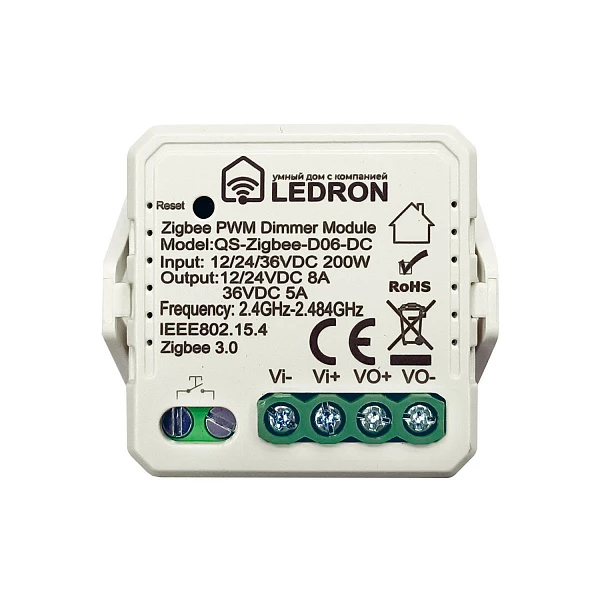

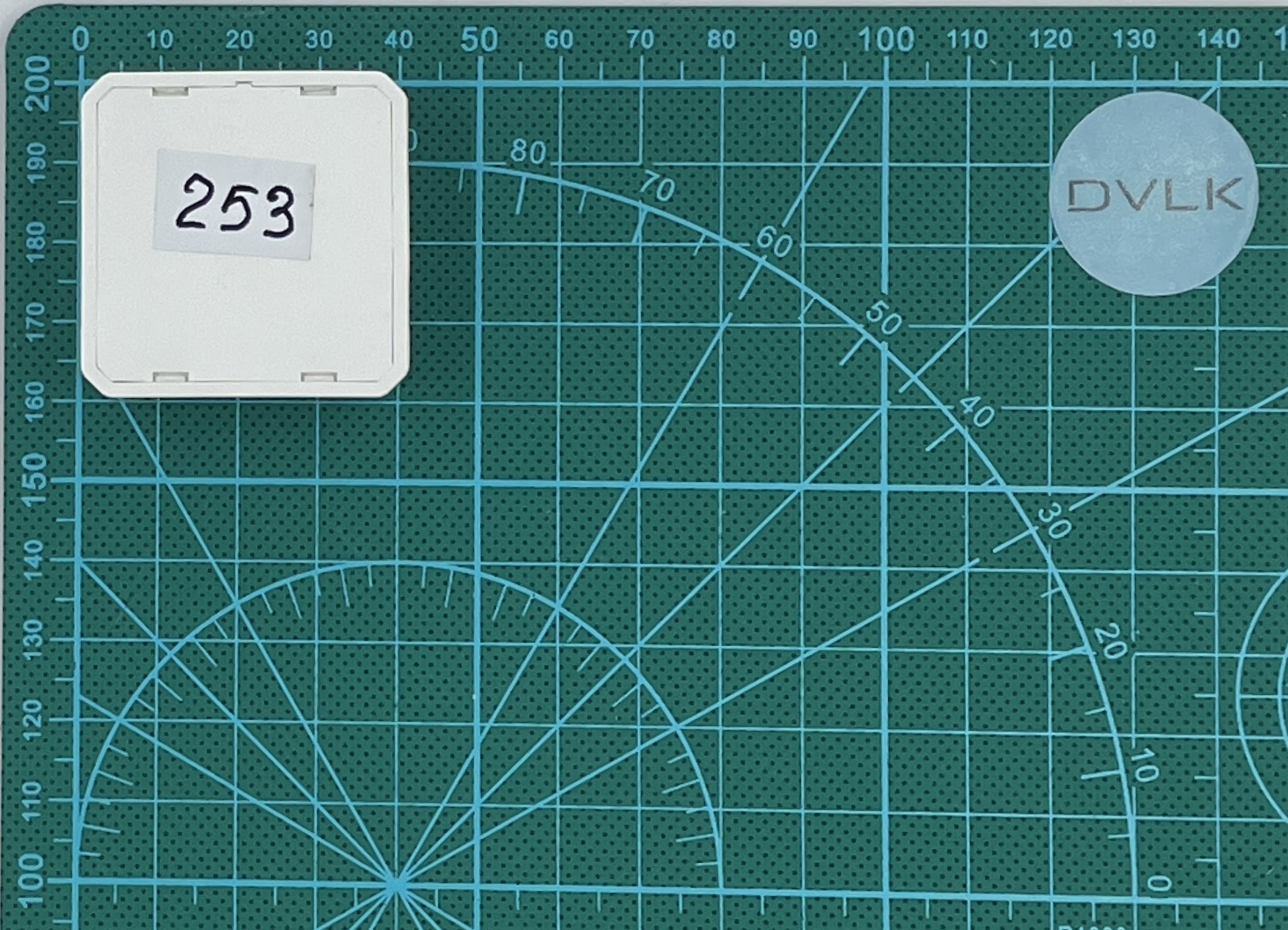

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства

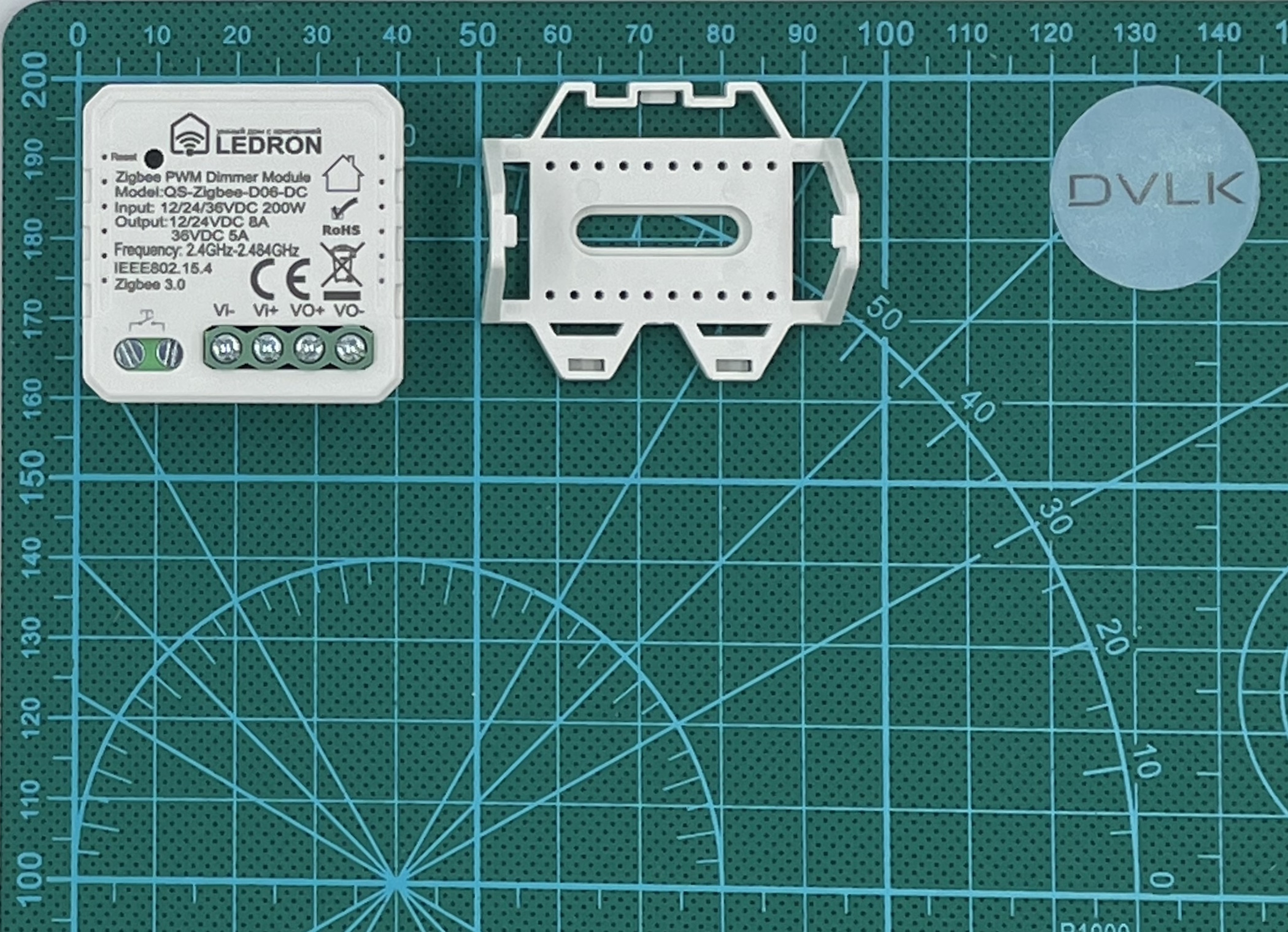

Дополнительные фото устройстваКрепеж

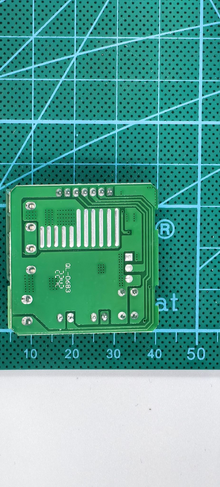

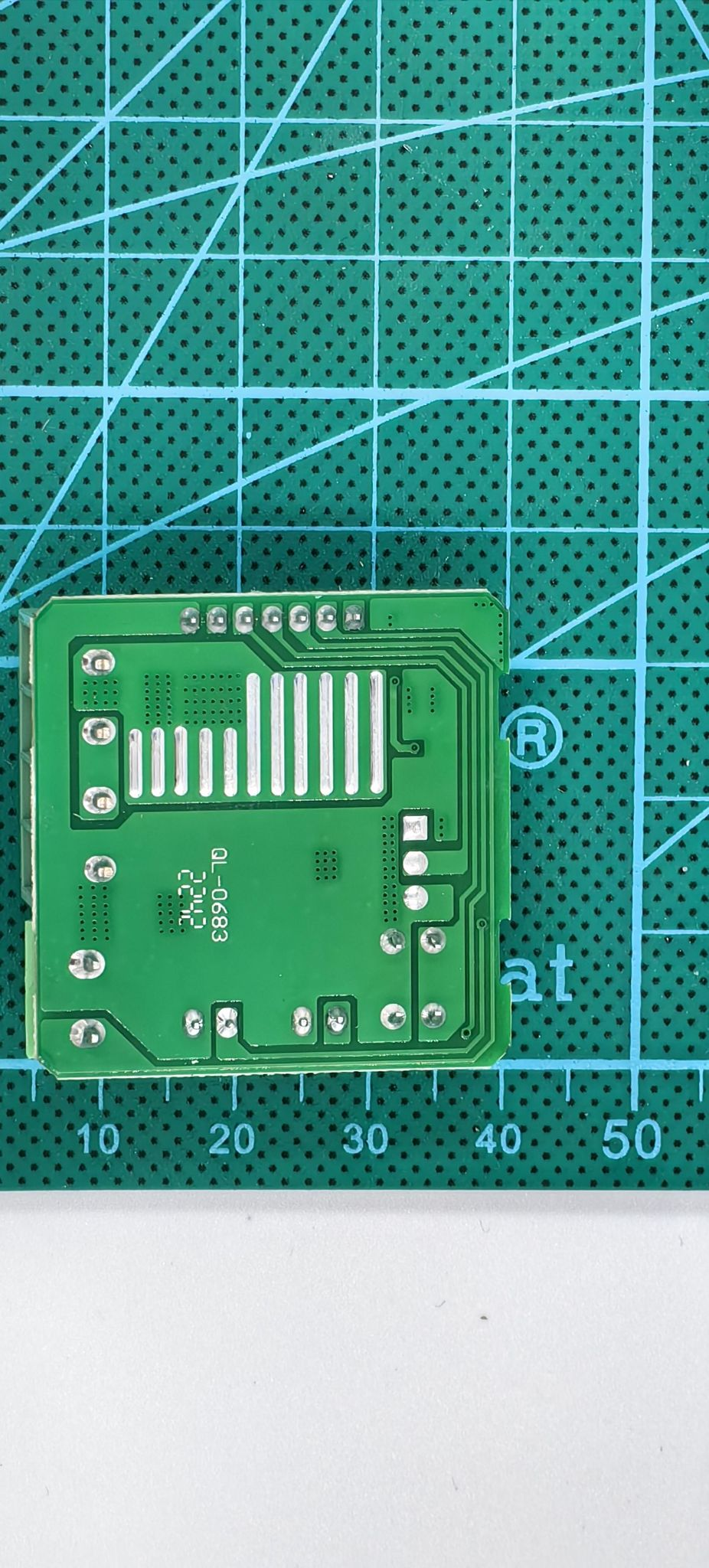

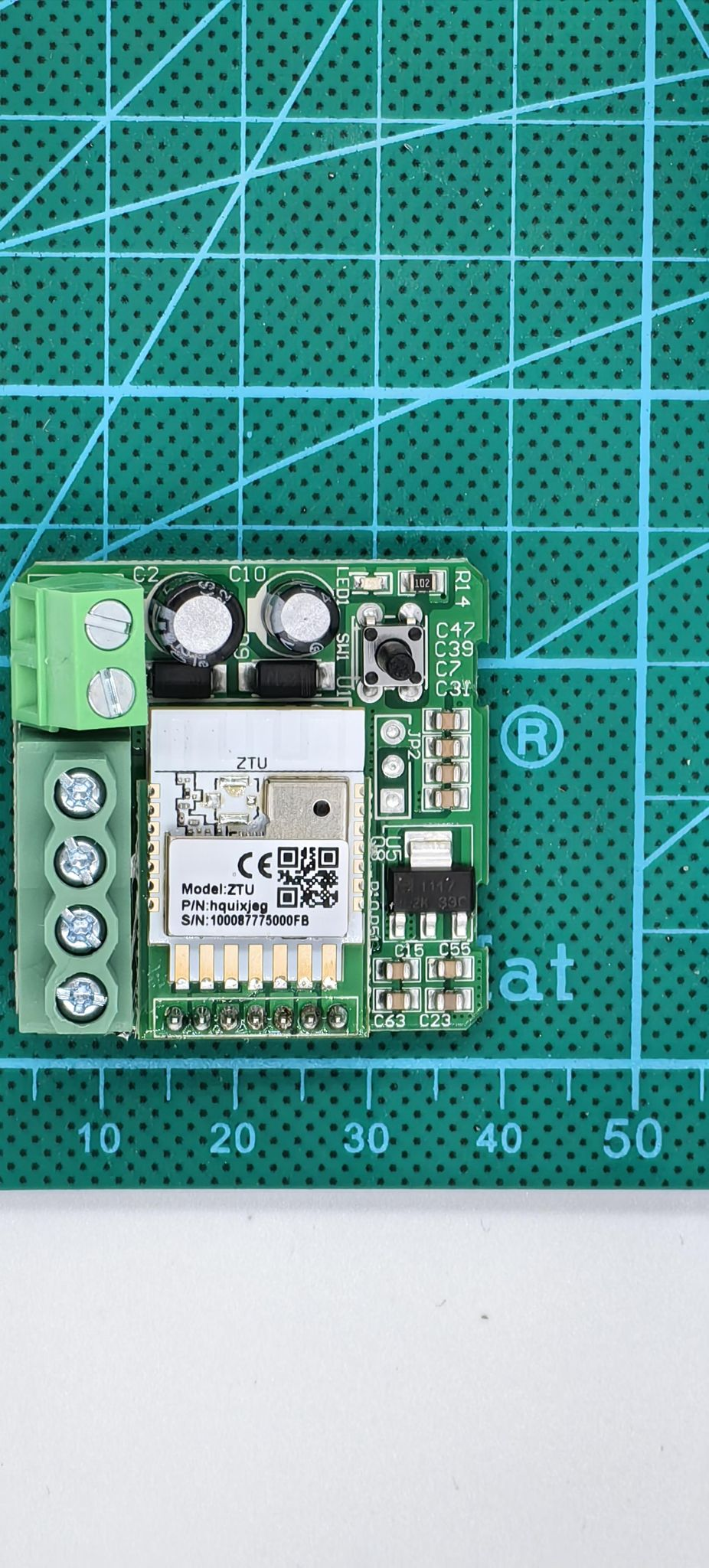

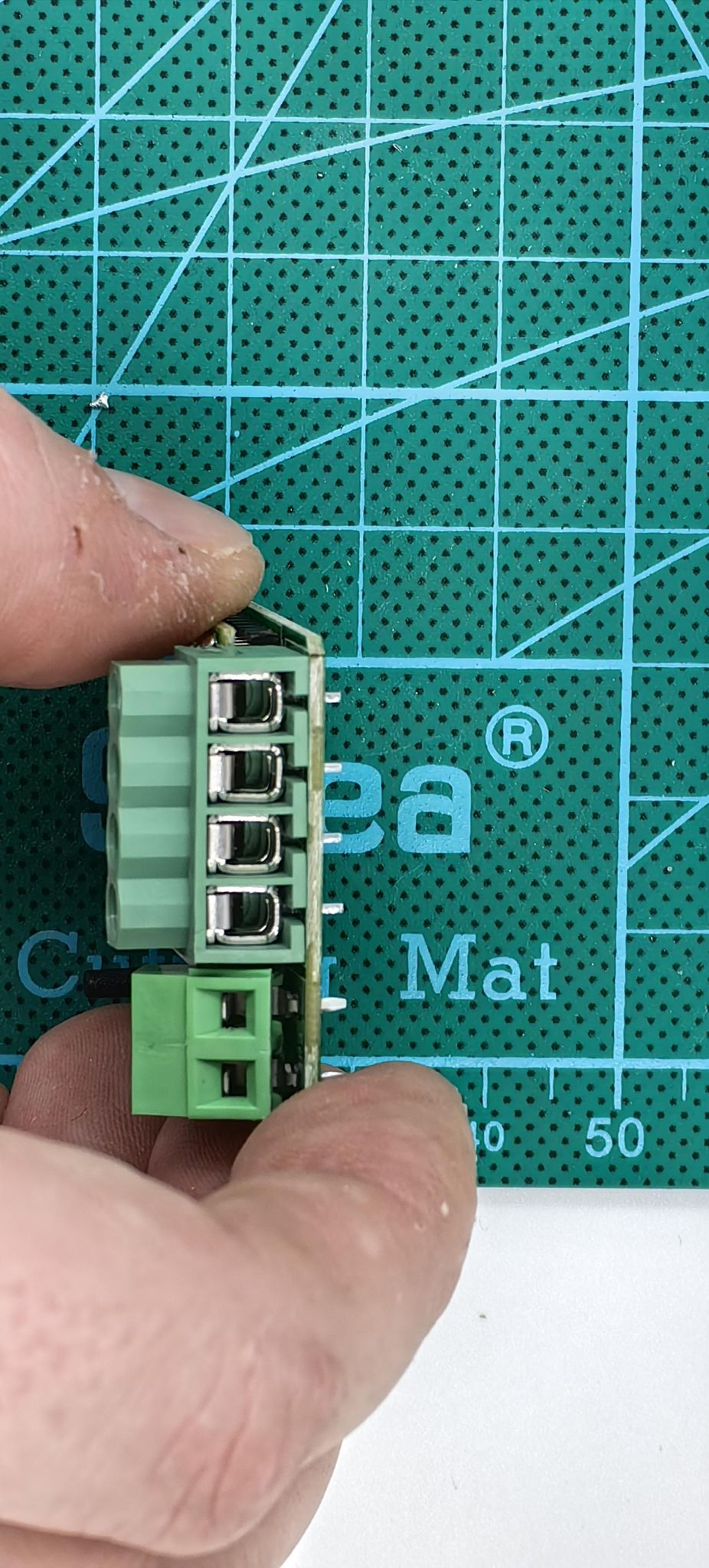

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2. | Общий вид изделия, качество сборки, качество материалов | 9 | Клеммы не очень хорошего качества. |
| 3. | Соответствие размеров устройства паспортным данным | 10 | Размеры по паспорту: 40×40×18 мм Реальные размеры: С крепежом: 43,95×39,62×22,3 мм Без крепежа: 39,62×39,62×17,95 мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 10 | |
| 7. | Качество изготовления и монтажа электронных компонентов | 10 | |
| 8. | Шум при работе | 10 |
Функциональное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | |||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | 10 | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | 9 | 190 мс LAN 170 мс WEB | ||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | 10 | 110 мс Выключатель | ||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 10 | |||||||||||||||||||||||||
| 11. | Удобство и функциональность стороннего ПО контроллеров | 10 | |||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 сек | ||||||||||||||||||||||||
| 13. | Тип подключаемого устройства | Нельзя выбрать | Тип в Sprut | ||||||||||||||||||||||||
| 14. | Плавность диммирования | 9 |
| ||||||||||||||||||||||||
| 15. | Стабильность работы при минимальном заявленном напряжении | 10 | |||||||||||||||||||||||||
| 16. | Стабильность работы при максимальном заявленном напряжении | 10 | |||||||||||||||||||||||||
| 17. | Наличие плавного пуска нагрузки | да | |||||||||||||||||||||||||
| 18. | Время реагирования на команды
|
9 | 190 мс LAN 170 мс WEB 110 мс Выключатель |
Нагрузочное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | 10 | |
| 2. | Стабильность работы устройства в условиях загруженной сети | - | |
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 10 | |
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз | 10 | |
| 6. | Стресс-тест (период 2с) с почти номинальной нагрузкой — 100 раз | 10 | |
| 7. | Стресс-тест (период 2с) с нагрузкой выше номинальной — 100 раз | 10 | |
| 8. | Стресс-тест с долгосрочной работой (1 час) | 10 | Вообще не греется |
| 9. | Тест на выносливость (период 1 с) — 1000 раз | 10 | |
| 10. | Выходной сигнал в канале при 10% яркости с нагрузкой 5А | 10 | Скриншот с осциллографа
|
| 11. | Выходной сигнал в канале при 50% яркости с нагрузкой 5А | 10 | Скриншот с осциллографа
|
| 12. | Выходной сигнал в канале при 100% яркости с нагрузкой 5А | 10 | Скриншот с осциллографа
|

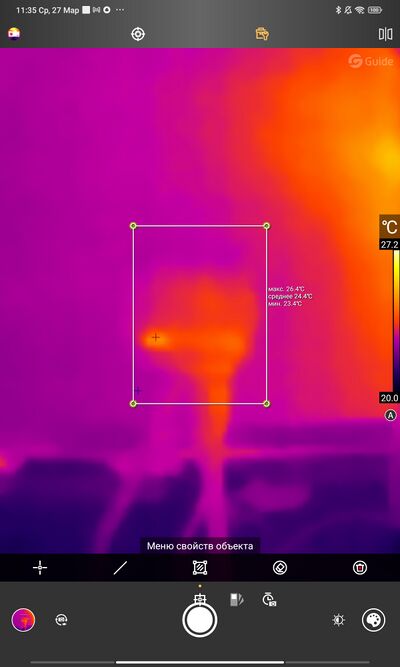

| 13. | Температура устройства после получаса при максимальной паспортной нагрузке | 10 | Фото с тепловизора после часа работы с нагрузкой 5 ампер.
|
Заключение
Рейтинг 9.5. Диммер не греется, не пищит, хорошо держит заявленную нагрузку и быстро реагирует на команды. Рекомендуем к использованию. Единственное — нельзя выбрать тип подключаемого устройства в Sprut.
