✅GLEDOPTO Zigbee 1 канальный Диммер 220В 1,5А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Рейтинг устройства8. Устройство работает стабильно, не нагревается. Скорость работы средняя.
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваGLEDOPTO
Модель и линейка устройстваGL-SD-001 gledopto
Ток нагрузки общий1,8 А
Ток нагрузки на 1 канал1,8 А
Количество каналов1
Наличие управления по RFнет
Наличие управления через проводную кнопкуда
Диапазон рабочих температур-20~60°C
Способ монтажав подрозетник / на панель
Наличие нуляС нулевой линией
Габариты48*45*21 мм
Рабочее напряжение100-240В
Артикул устройства и ссылка на сайт производителяZigbee Triac AC Dimmer
Режим сопряжения и сброса5 коротких нажатий на кнопку reset
Поведение при обесточиванииПоследнее состояние
Роль в Zigbee сетиМаршрутизатор
ЭкосистемаGledopto
Степень защитыIP20
Интеграция со SprutZigbee
Каталог sprutsprut
Шаблон для Sprut
[[:Файл:GL-SD-001.json|]]Скачать
Где купитьaliexpress
Стоимость$18
Номер на складеDVLK0051
Номер коробки22
Информация об устройстве (SprutHub)
| Aps Flags | 0 |
| Frequency Bands | [FREQ_2400_MHZ] |
| Server Capabilities | [] |
| Buffer Size | 82 |
| Incoming Transfer Size | 82 |
| Logical Type | Router |
| Mac Capabilities | [FULL_FUNCTION_DEVICE, RECEIVER_ON_WHEN_IDLE, MAINS_POWER] |
| Manufacturer Code | 0x124F (4687) |
| Out Going Transfer Size | 82 |
| Stack Compliance | 22 |

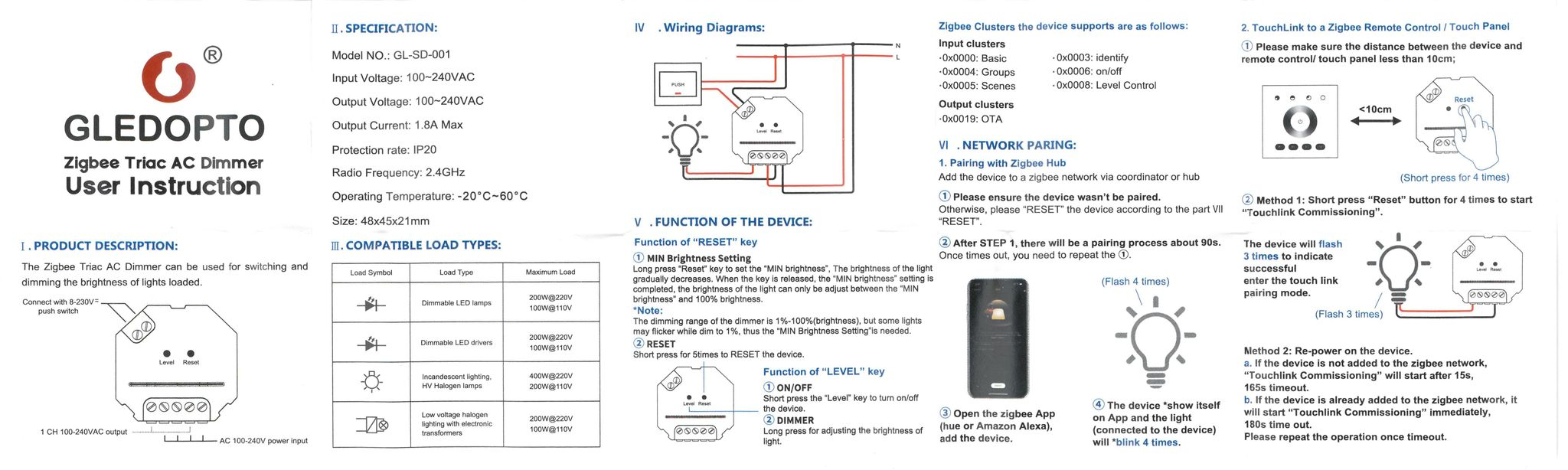

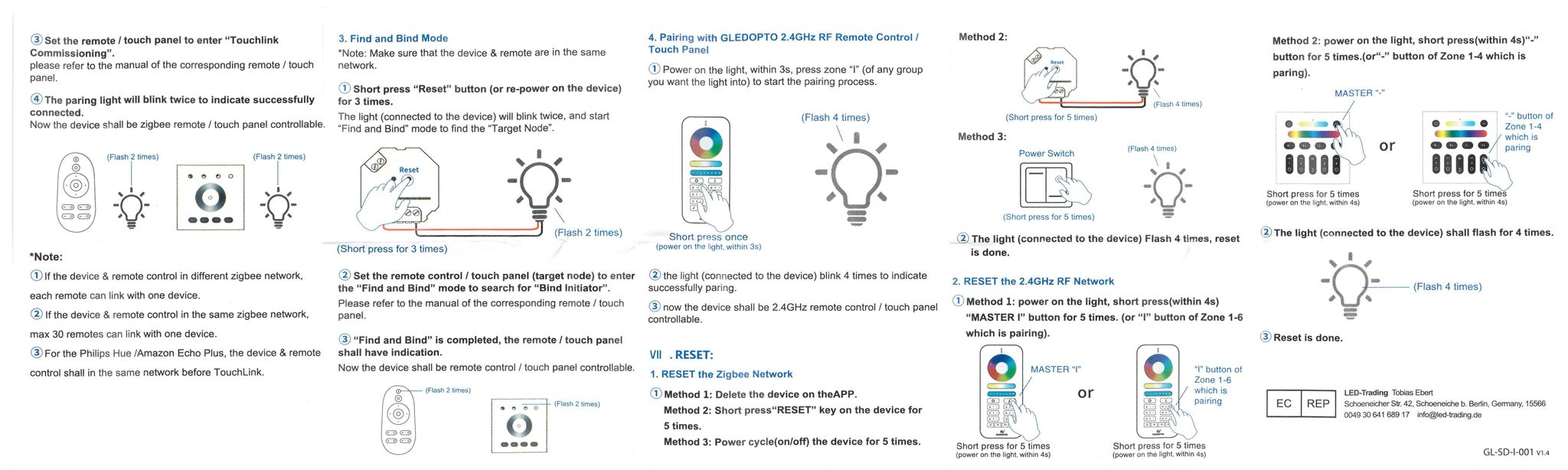

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

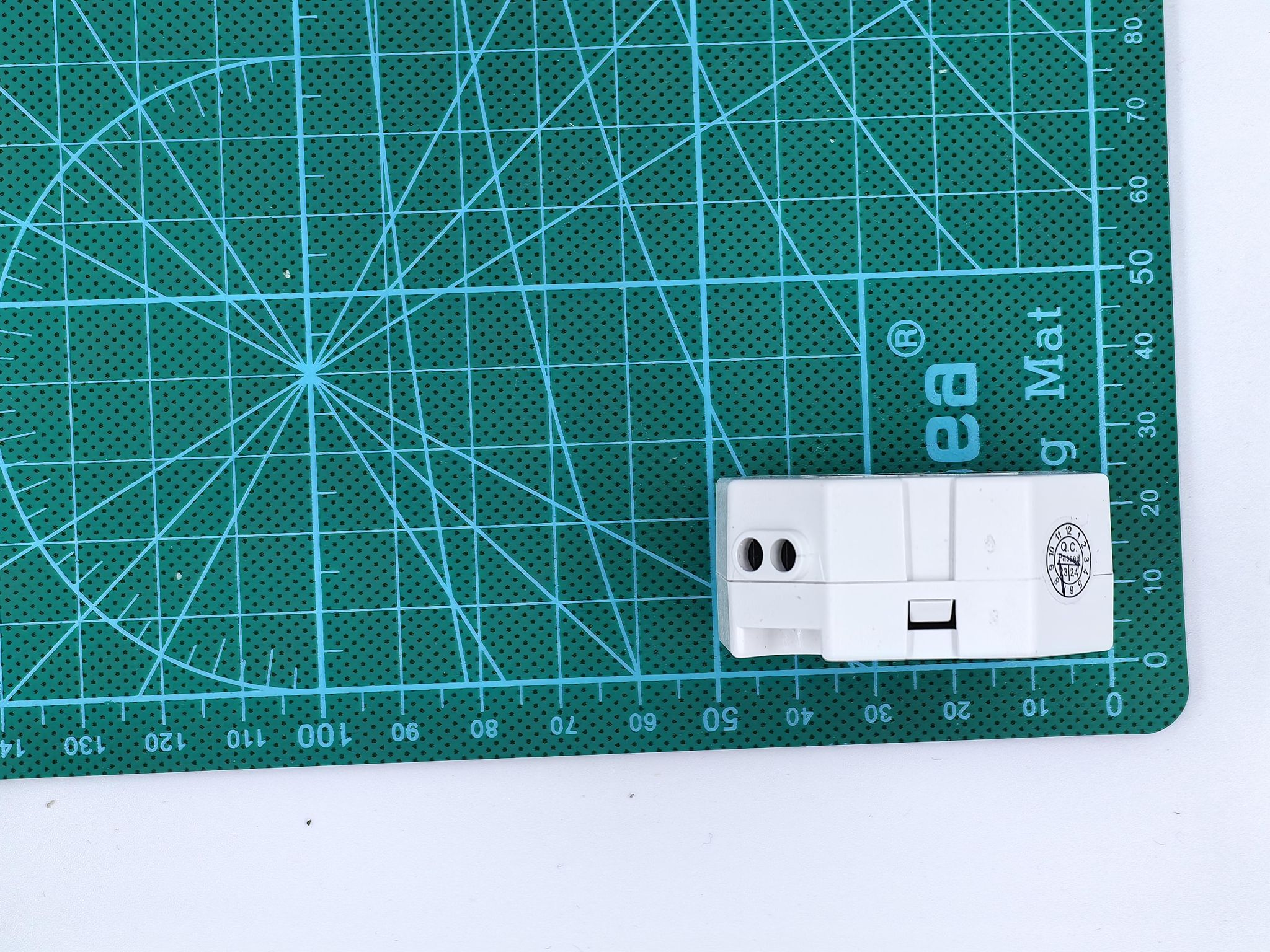

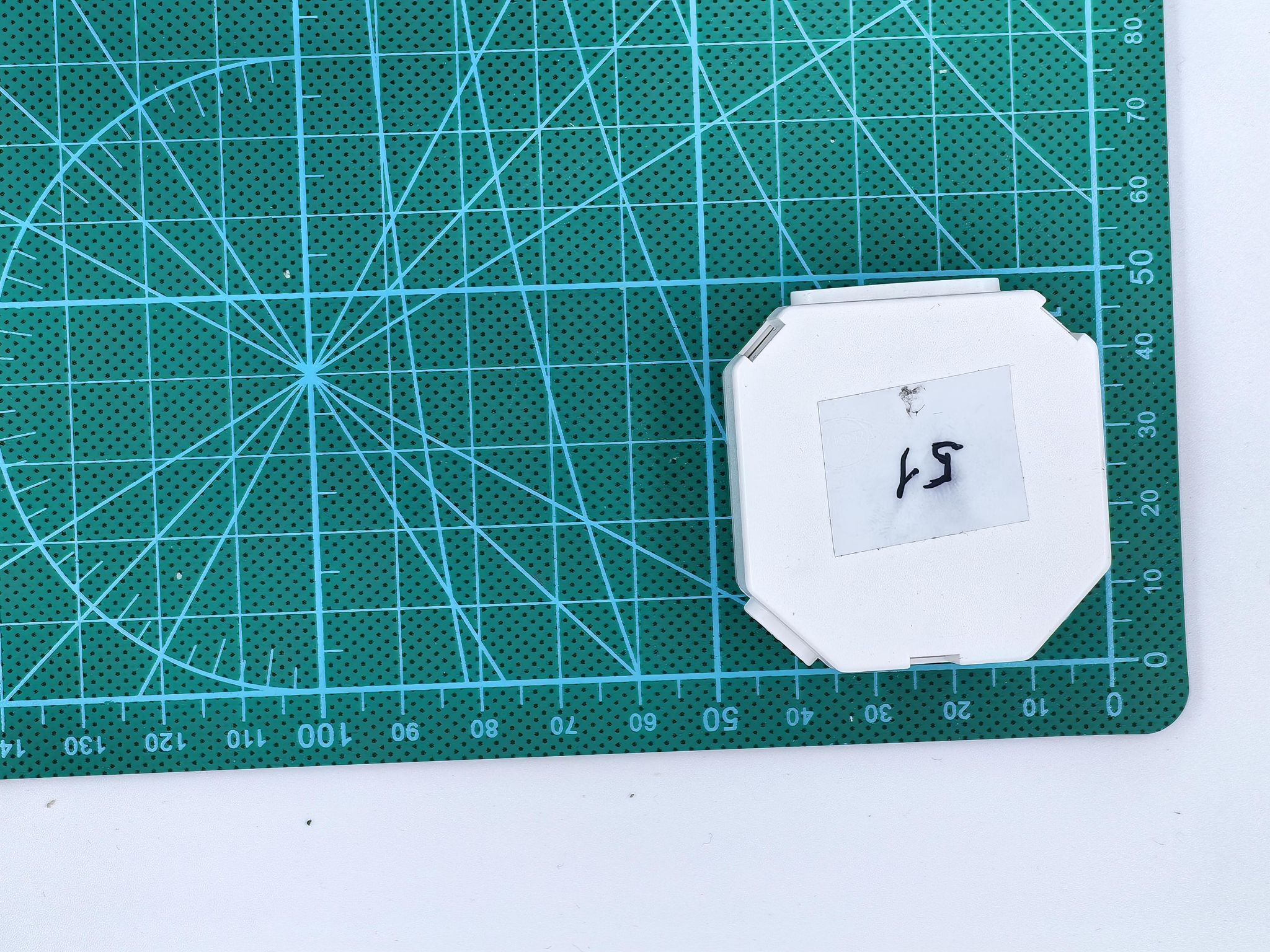

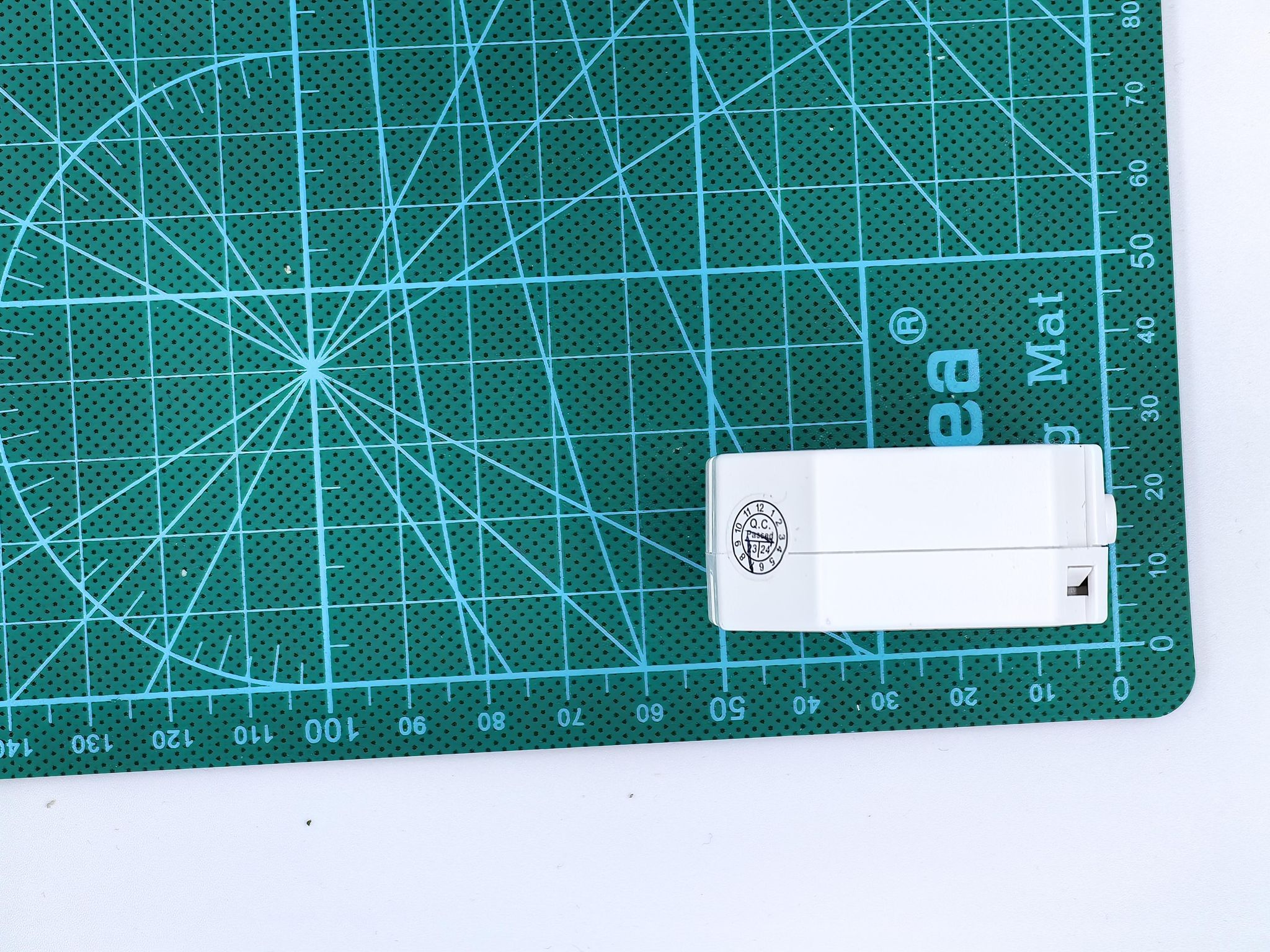

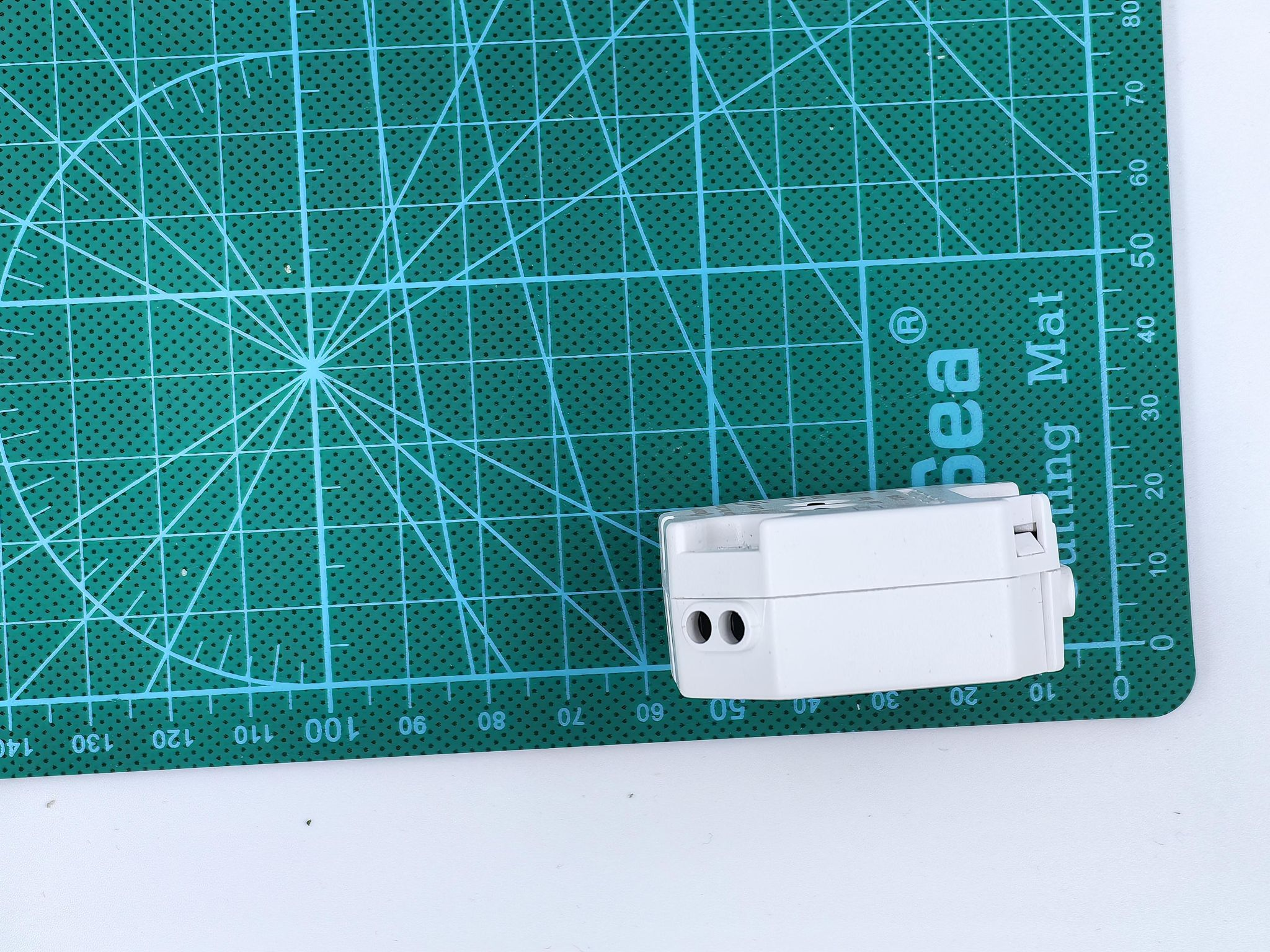

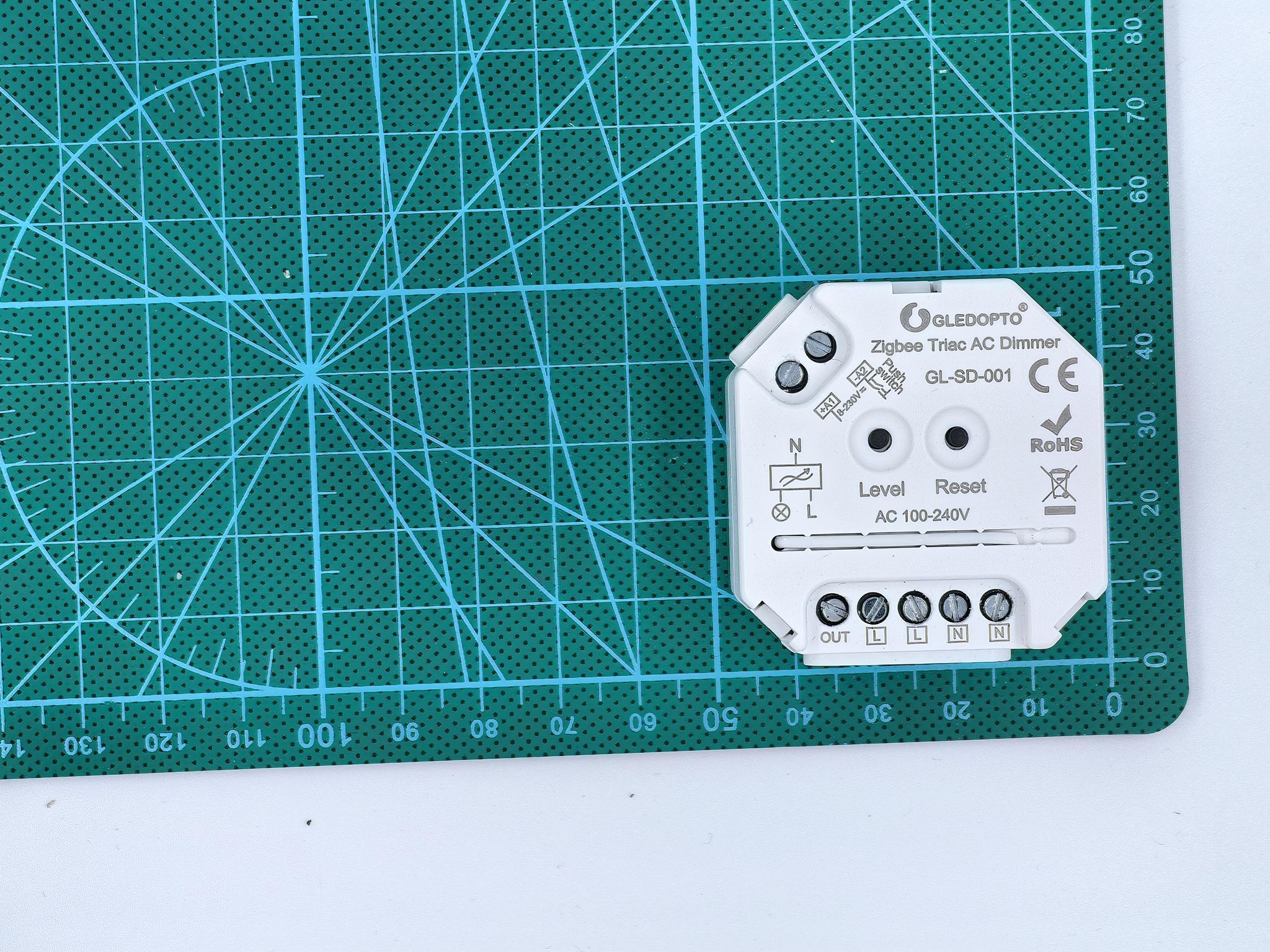

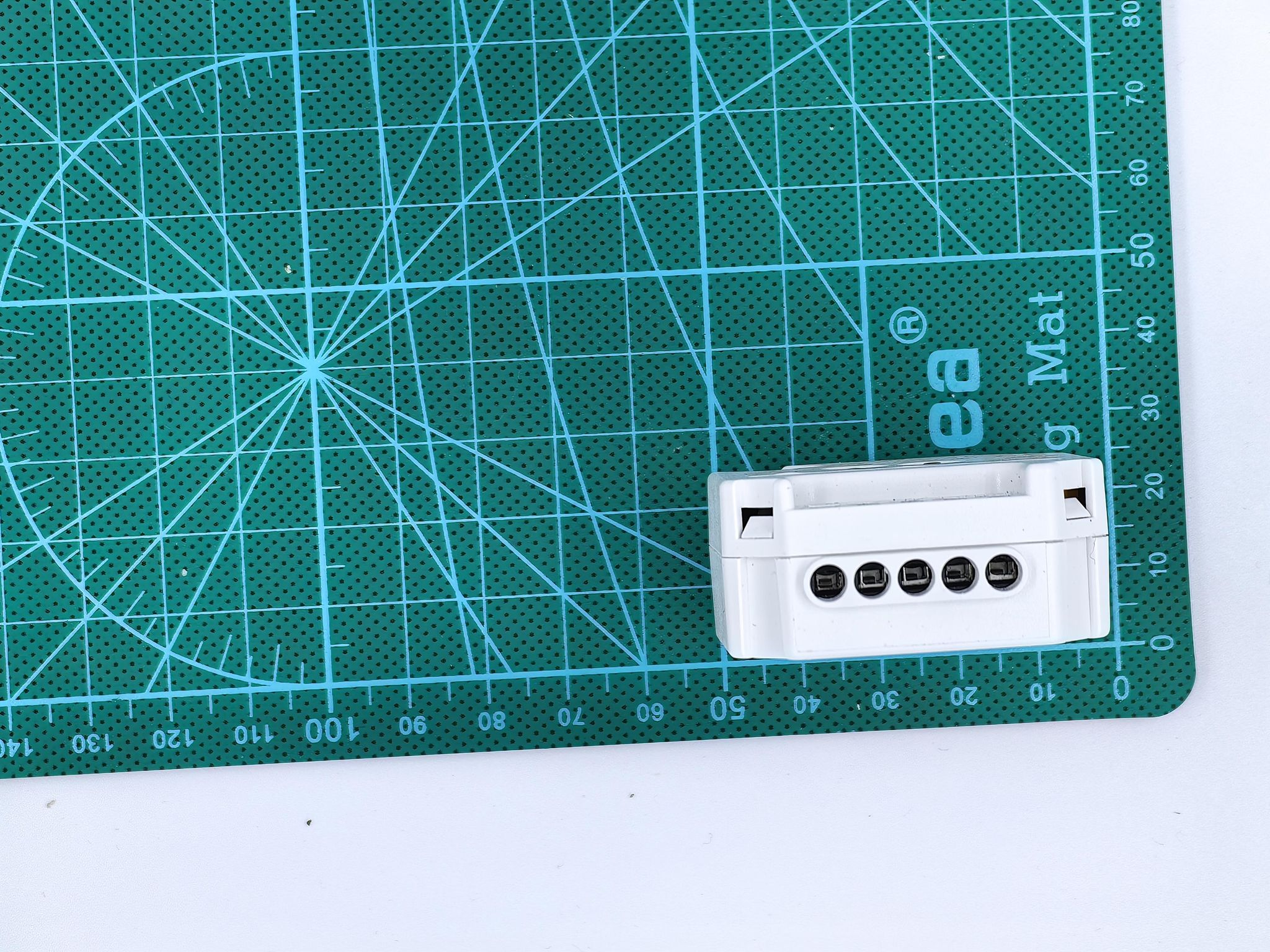

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства

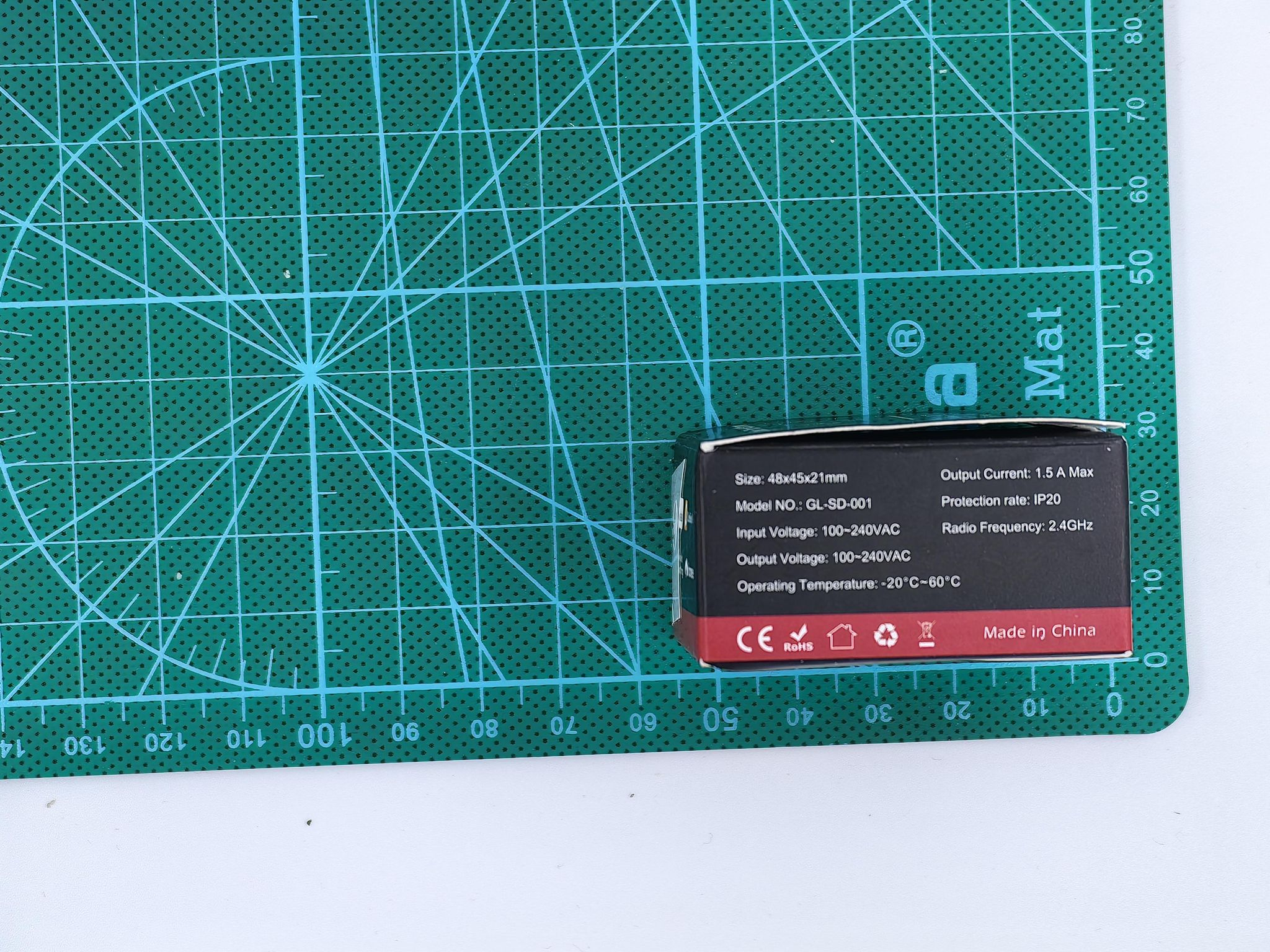

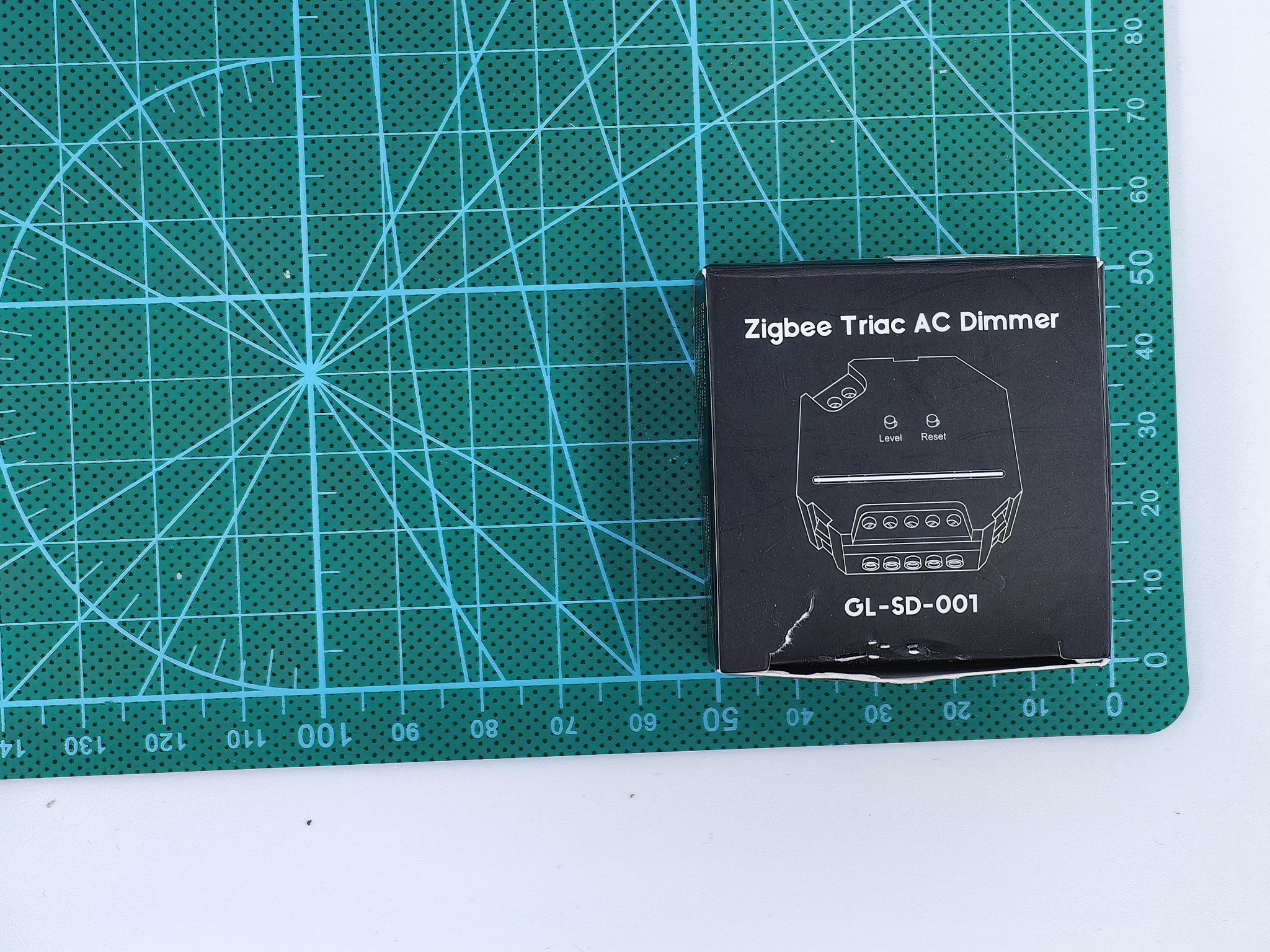

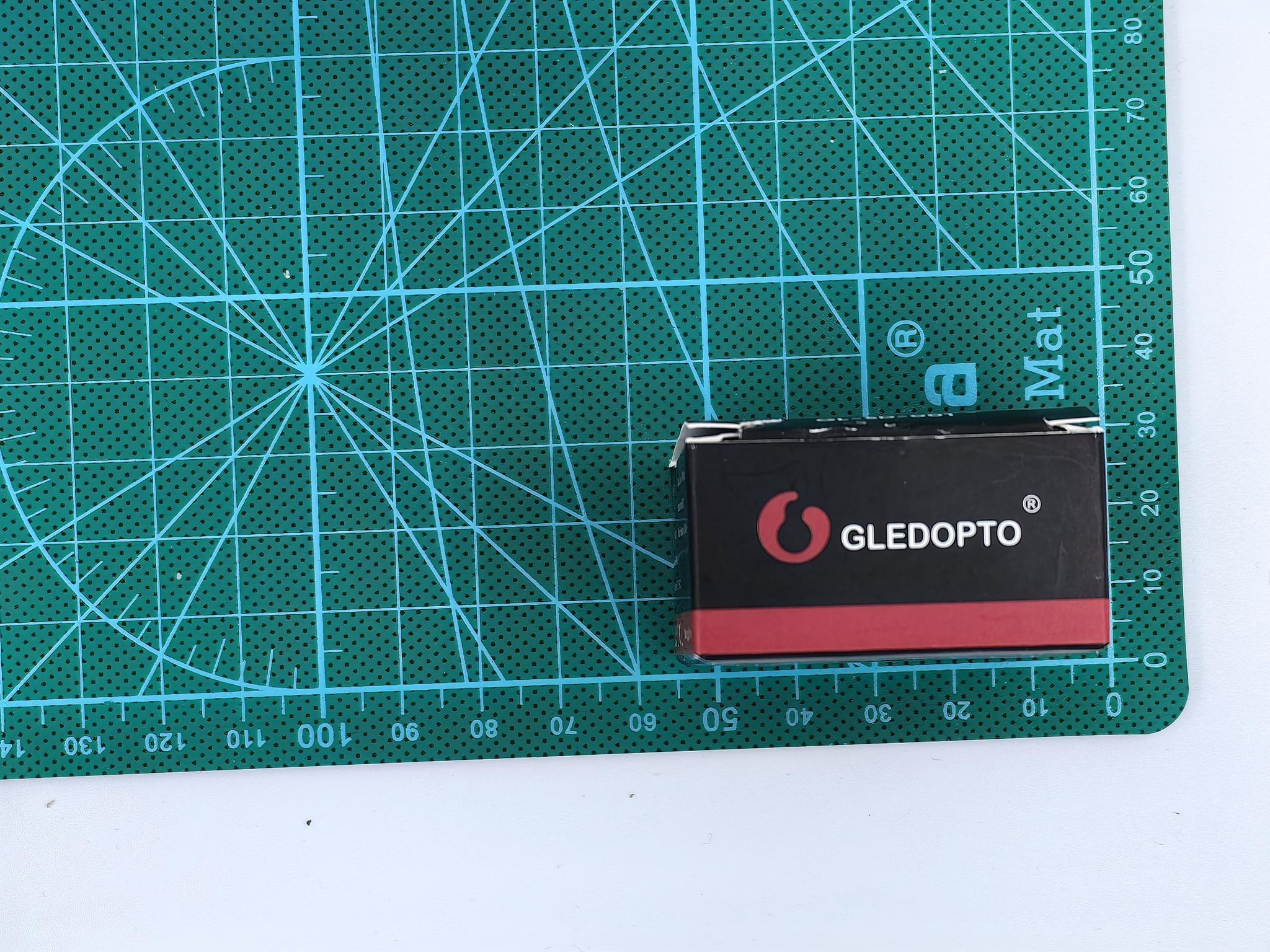

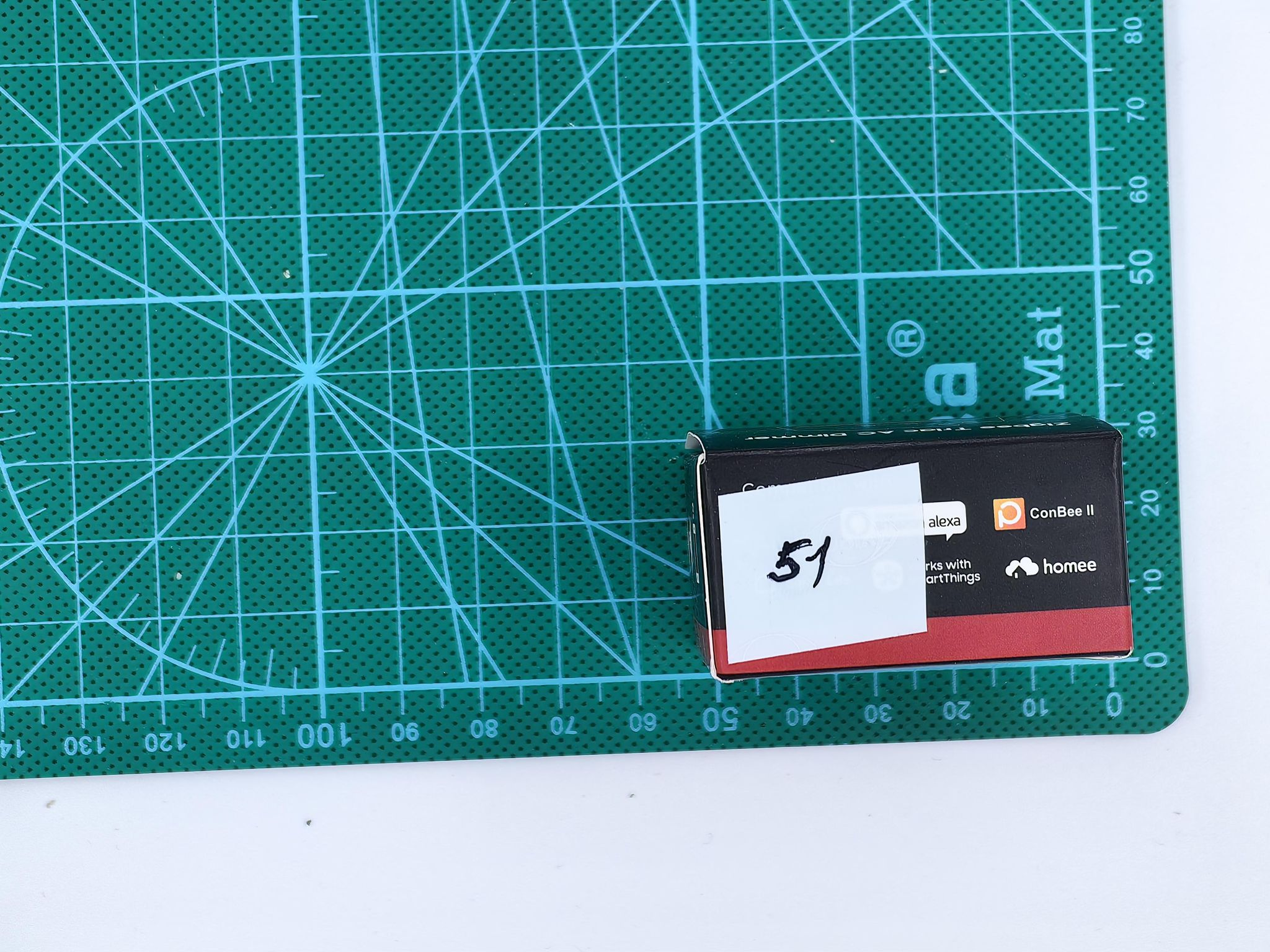

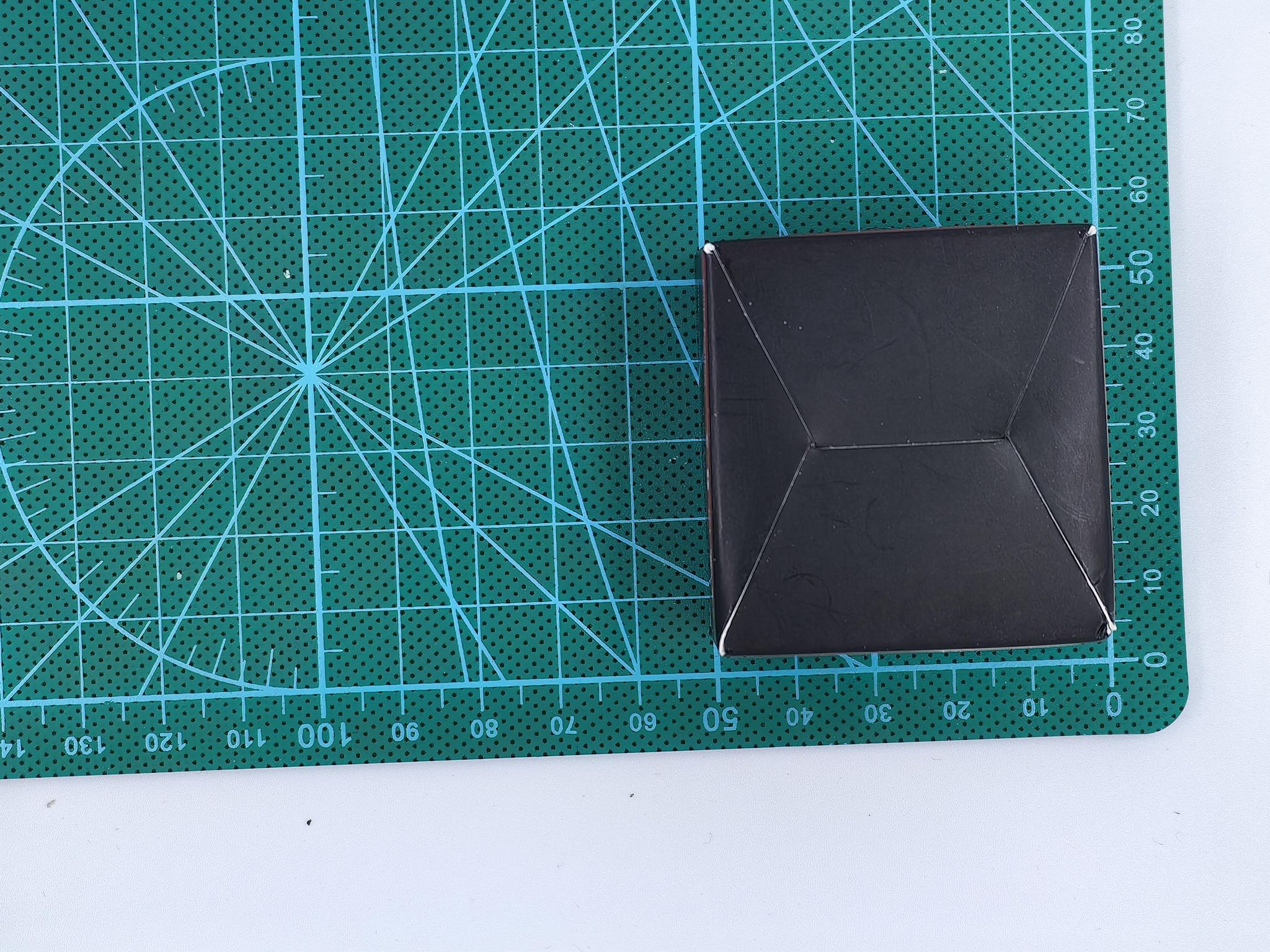

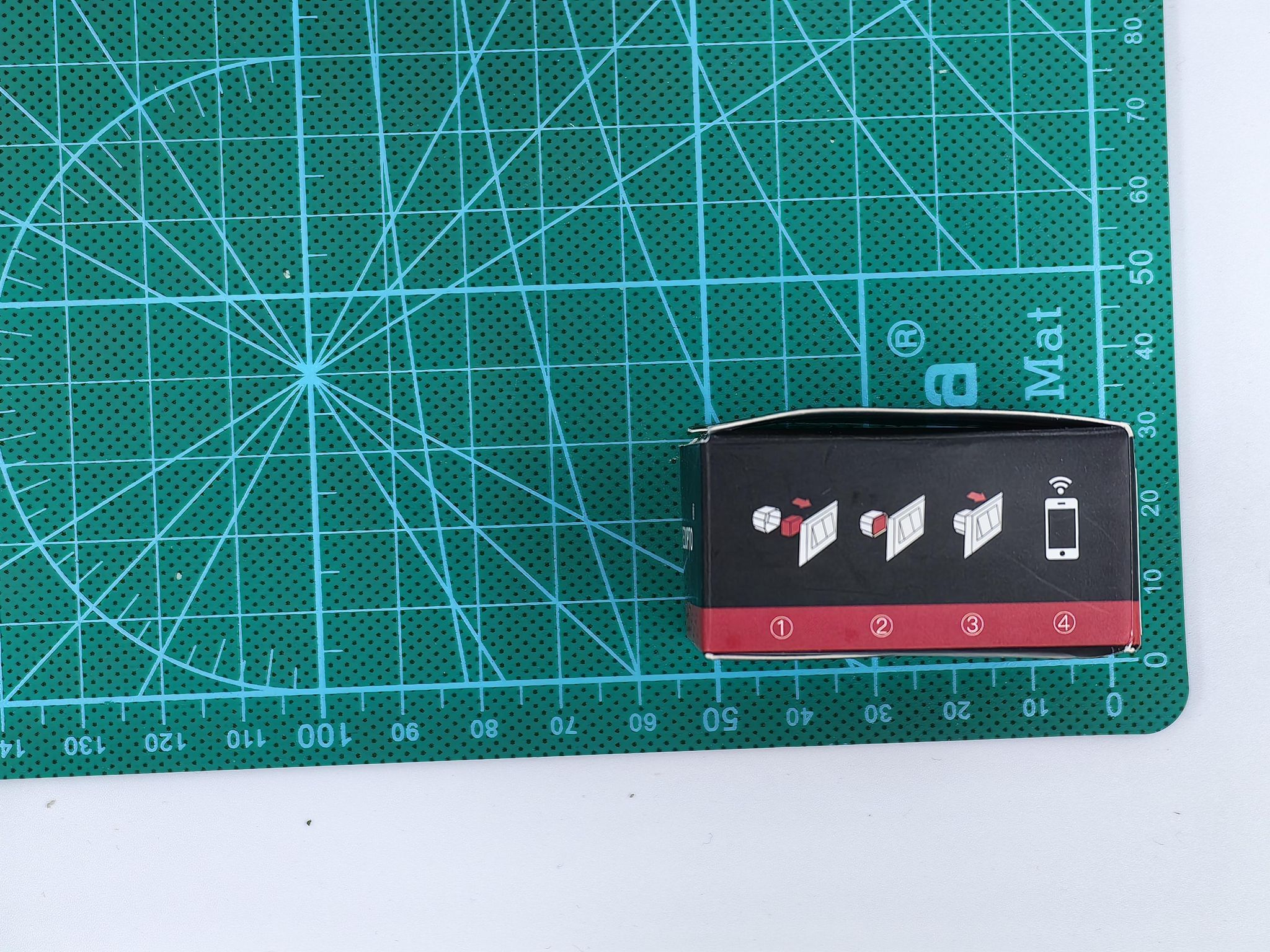

Дополнительные фото устройстваКоробка
Дополнительные фото устройстваКоробка
Дополнительные фото устройстваКоробка
Дополнительные фото устройстваКоробка
Дополнительные фото устройстваКоробка
Дополнительные фото устройстваКоробка

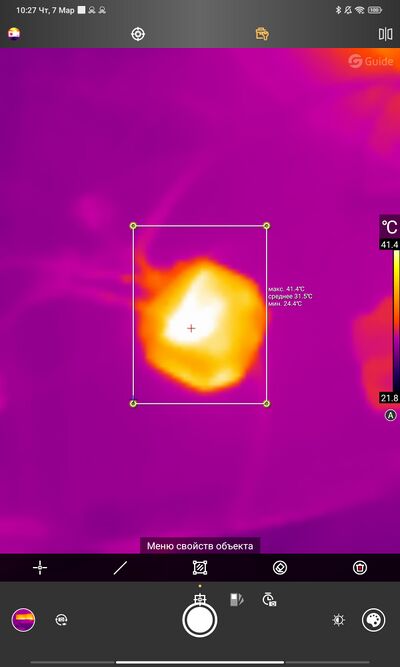

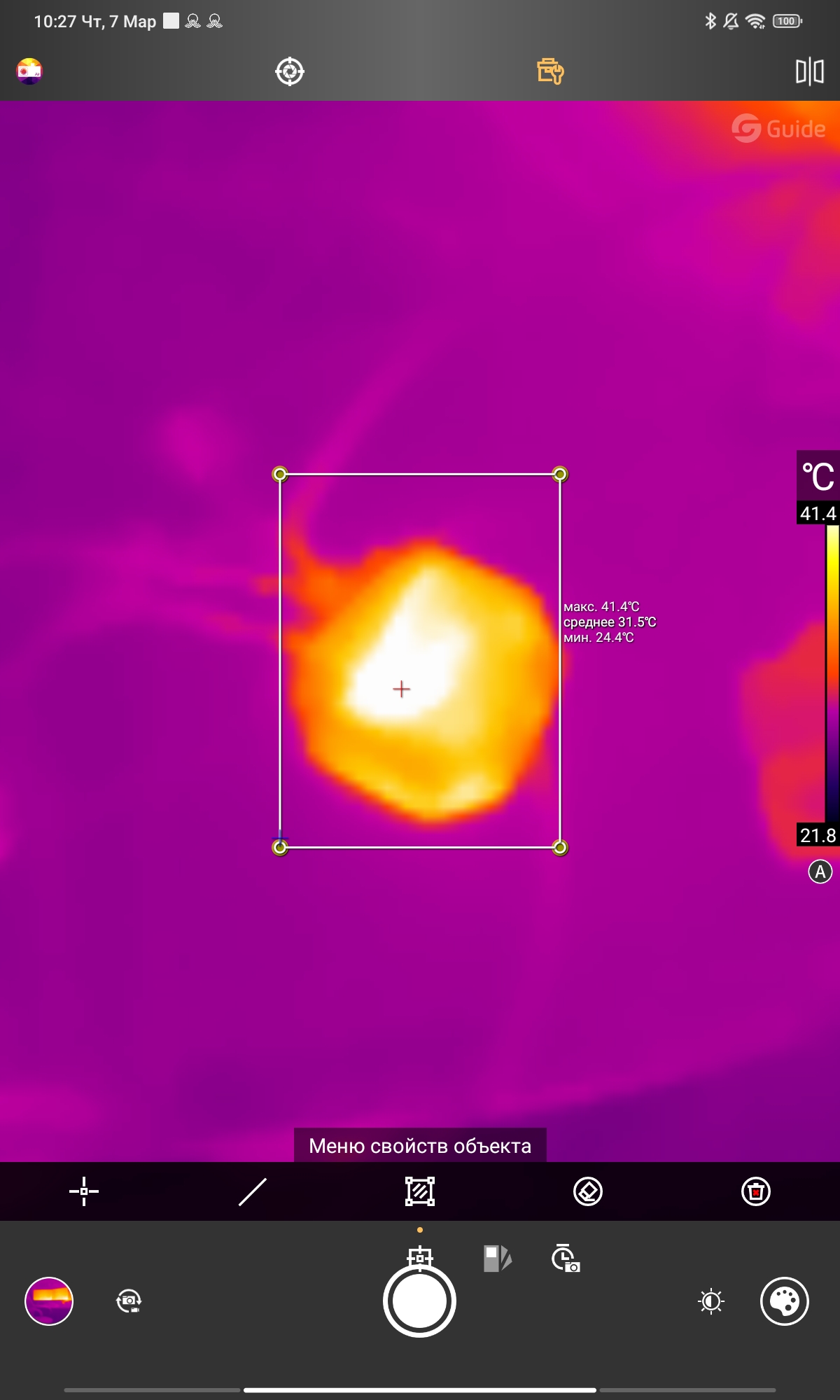

Дополнительные фото устройстваТепловизор

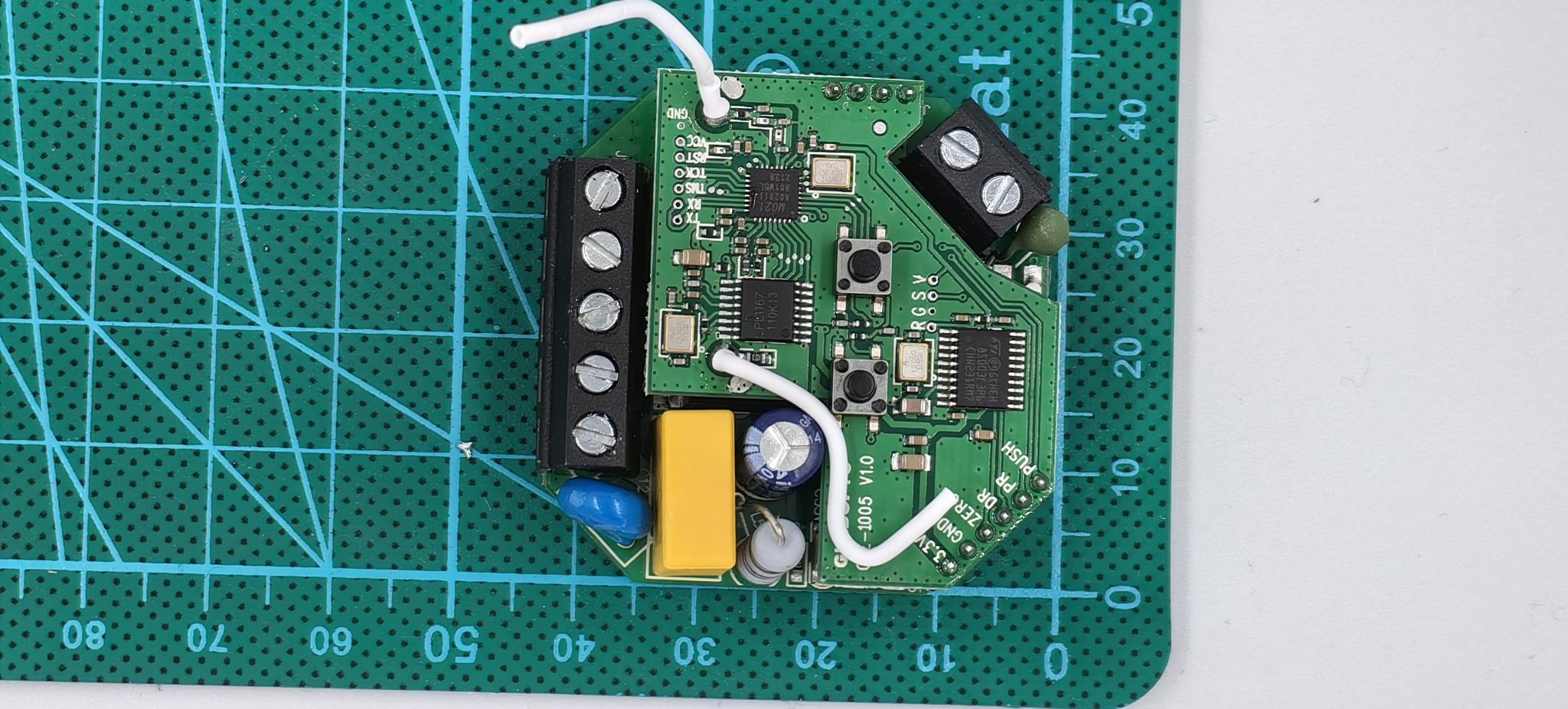

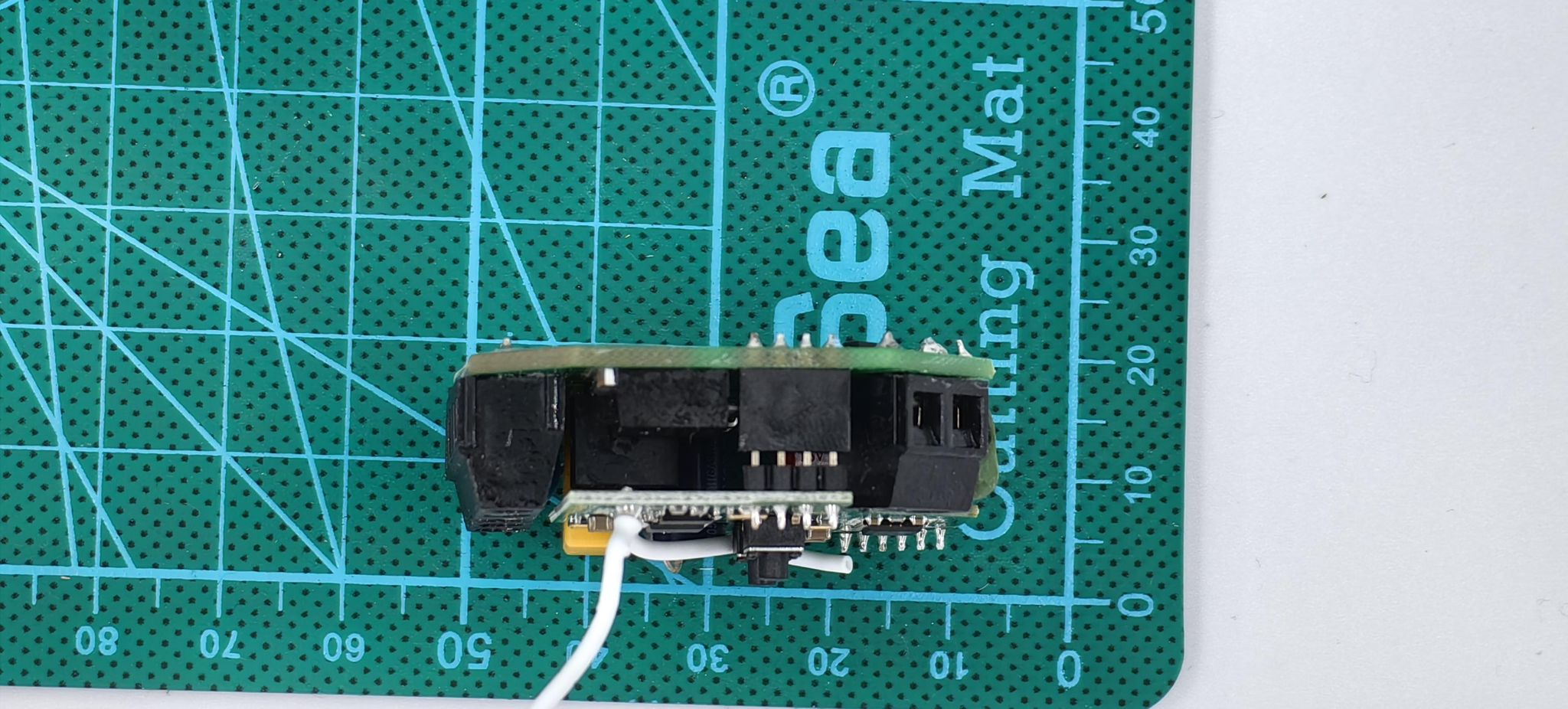

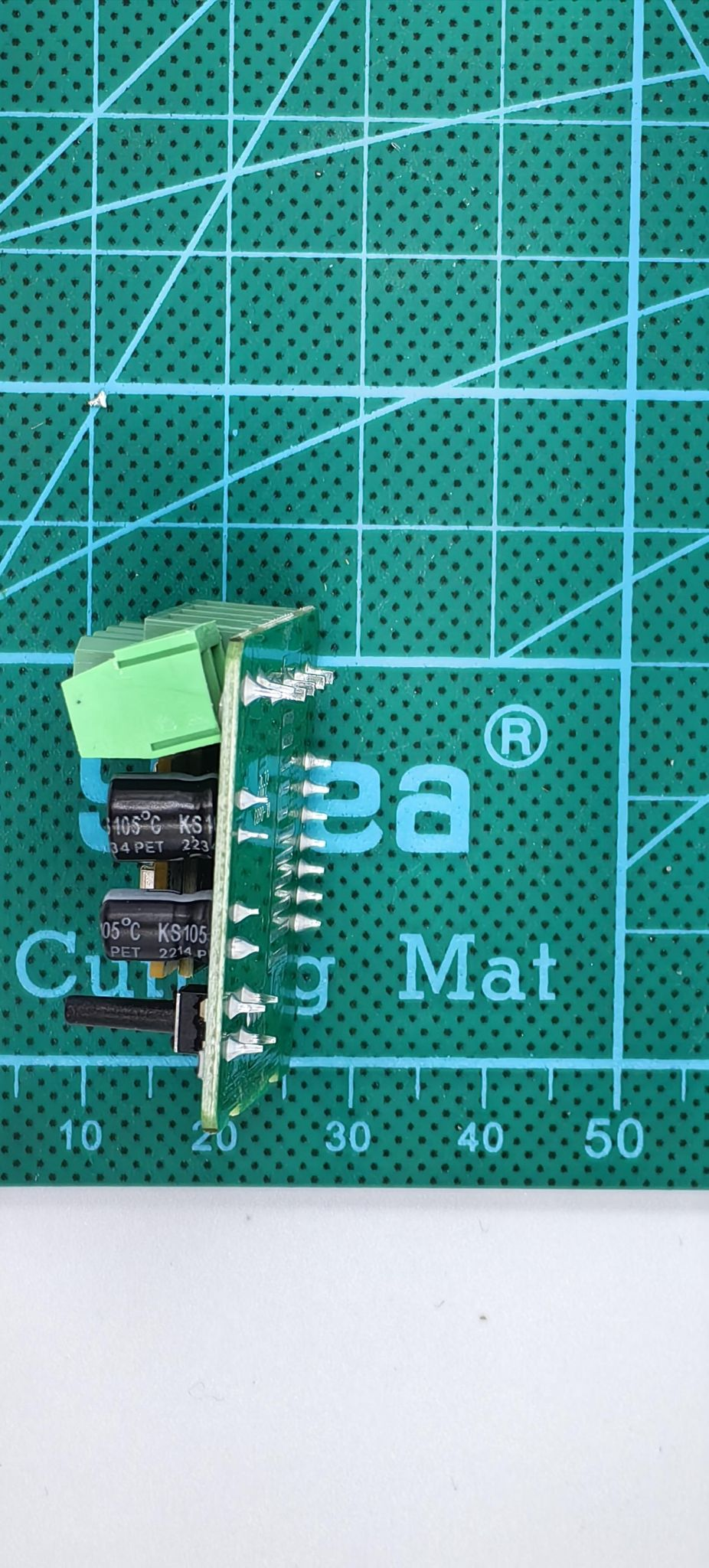

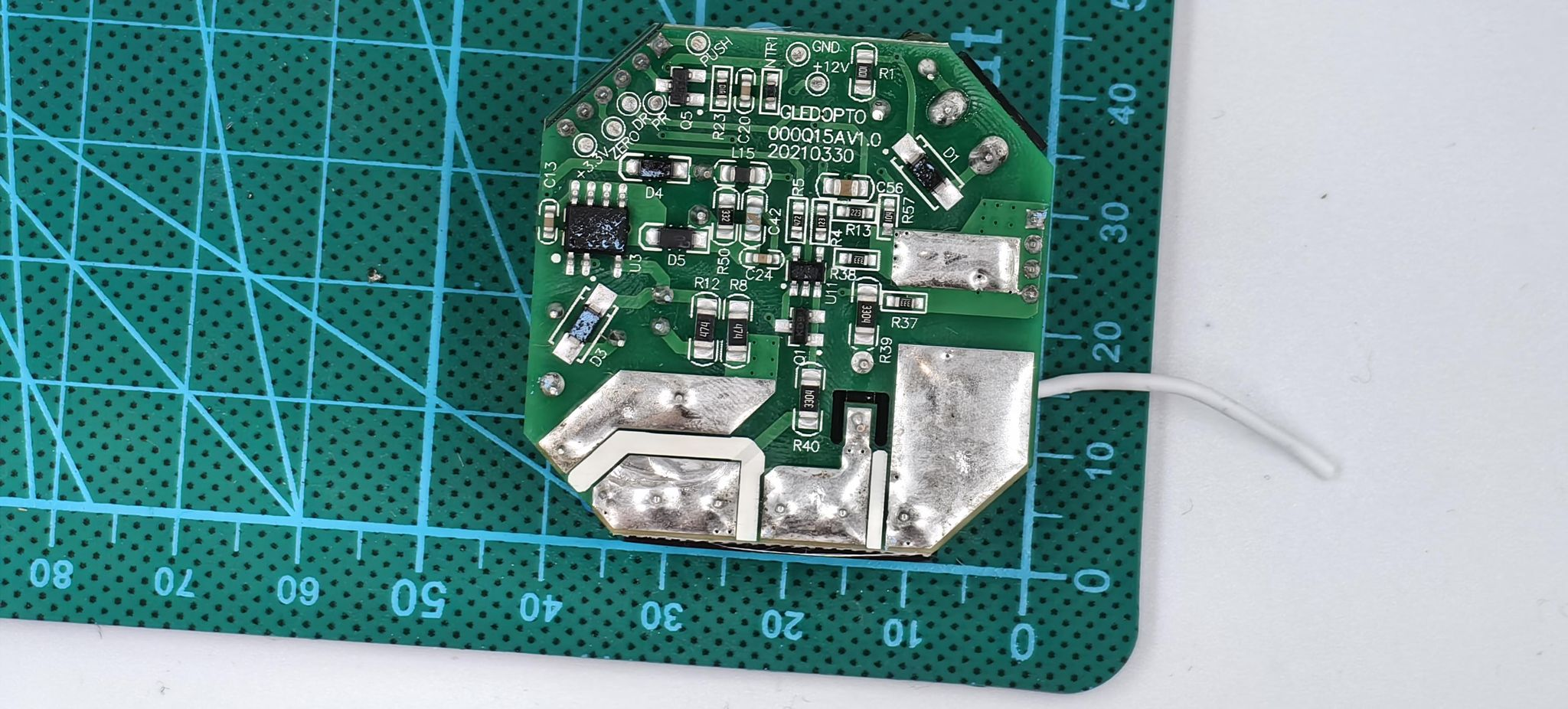

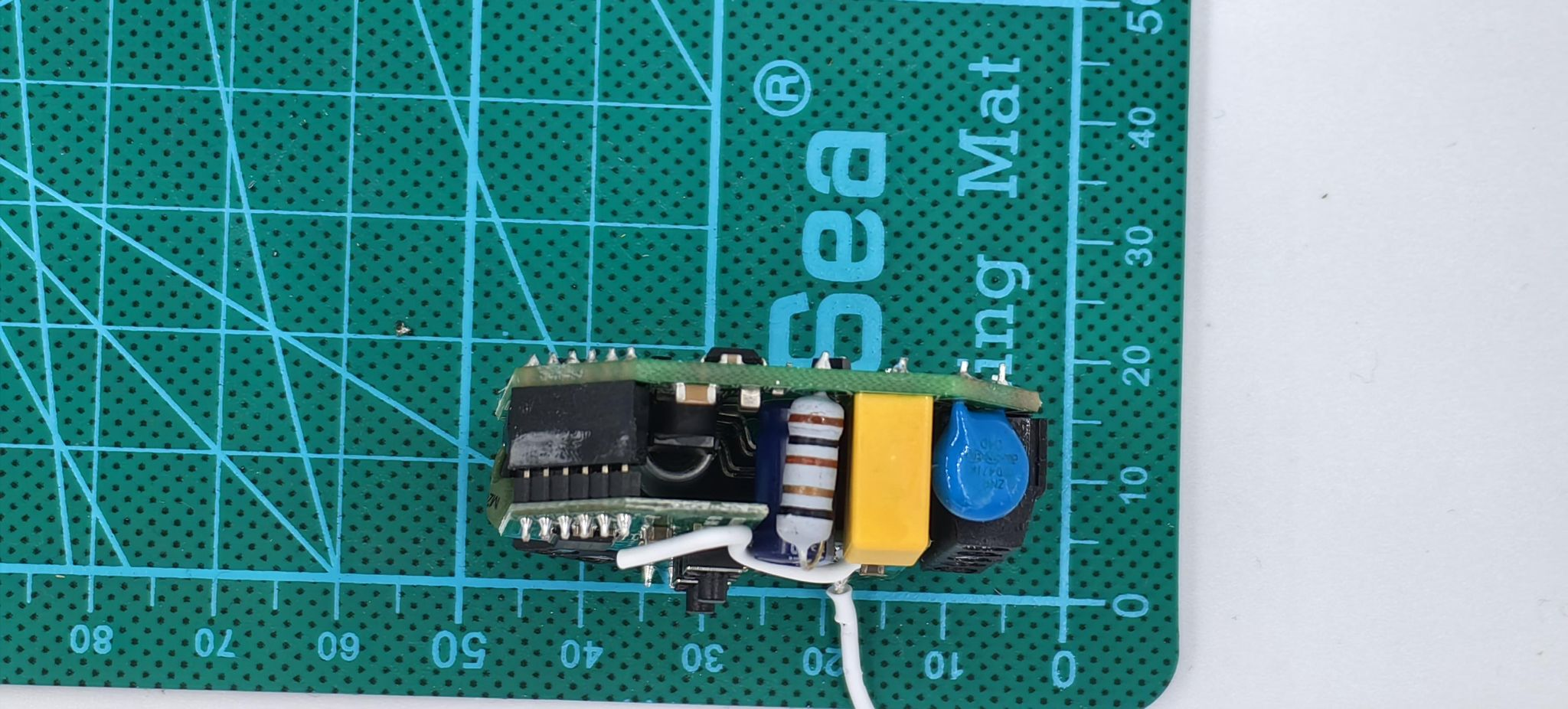

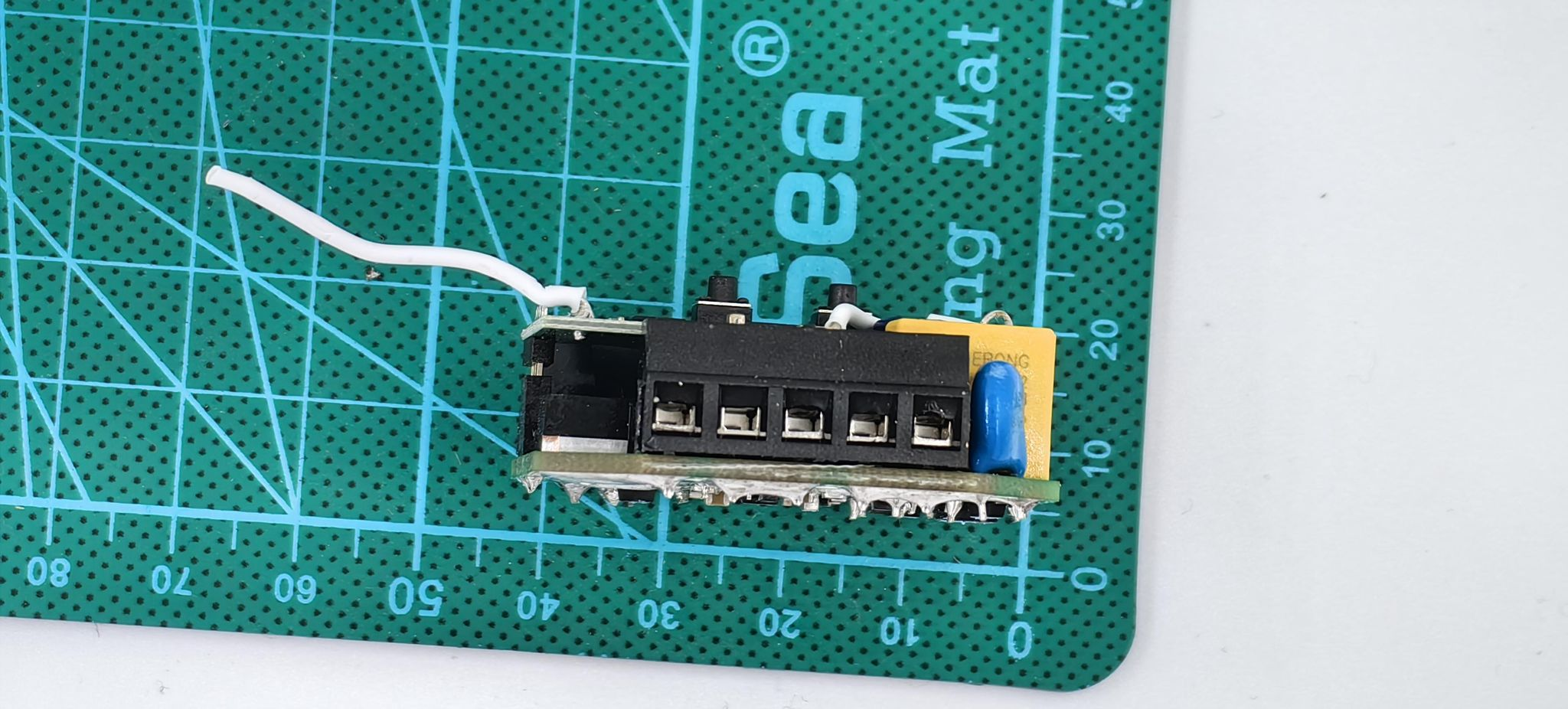

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2. | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 10 | Реальные размеры: 47.30*45.20*18.7 мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 10 | |
| 7. | Качество изготовления и монтажа электронных компонентов | 10 | |
| 8. | Шум при работе | 10 |
Функциональное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | Шаблон есть, после подключения устройство готово к работе | ||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | - | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | 8 | 250 мс WEB 260 мс LAN | ||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | 6 | 340 мс Выключатель | ||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 10 | Можно выбрать тип подключаемой лампочки (LED, лампа накаливания, галоген), настроить диапазон диммирования, регулировать яркость, настроить таймер | ||||||||||||||||||||||||
| 11. | Удобство и функциональность стороннего ПО контроллеров | 5 | Нельзя выбрать тип подключаемого устройства, нельзя настроить диапазон диммирования | ||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
| 13. | Тип подключаемого устройства | - | Нельзя выбрать в Sprut | ||||||||||||||||||||||||
| 14. | Плавность диммирования | 6 | Построить график по 10 точкам.
| ||||||||||||||||||||||||
| 15. | Стабильность работы при минимальном заявленном напряжении | - | |||||||||||||||||||||||||
| 16. | Стабильность работы при максимальном заявленном напряжении | - | |||||||||||||||||||||||||
| 17. | Наличие плавного пуска нагрузки | да | |||||||||||||||||||||||||
| 18. | Выбор фронта полуволны для срезания при диммировании | нет | |||||||||||||||||||||||||
| 19. | Время реагирования на команды
|
7 | 340 мс Выключатель 250 мс WEB 260 мс LAN | ||||||||||||||||||||||||
| 20. | Диммирование лампочки 5 раз 1) 15 секунд 2) 1 секунда |
1) 10 2) 8 |
1) Диммирует плавно, все отлично 2) Есть небольшие скачки при повышении и понижении яркости, заметен обрыв плавного диммирования |
Нагрузочное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | 10 | |
| 2. | Стабильность работы устройства в условиях загруженной сети | - | |
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 10 | |
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз | 9 | Переключает и не сбивается, однако в состоянии «включено» находится около 3 секунд, а в состоянии «выключено» — около 1 секунды |
| 6. | Стресс-тест (период 2с) с почти номинальной нагрузкой — 100 раз | 10 | |
| 7. | Стресс-тест (период 2с) с нагрузкой выше номинальной — 100 раз | 10 | 420Вт LED Работает отлично, не сбивается |
| 8. | Стресс-тест с долгосрочной работой (1 час) | 10 | 42 градуса |
| 9. | Тест на выносливость (период 2 с) — 1000 раз | 8 | Несколько раз бывало такое, что он статично горел и не переключал, происходило зависание. Также были небольшие торможения, выключал дольше намного, чем включал, тестировали при 2с, так как при 1с не успевал полностью выключаться. Однако включение/выключение работало одновременно, ничего не сбивалось и работало хорошо. Температура 57 |
| 10. | Выходной сигнал в канале при 10% яркости с нагрузкой 95W | 10 | Скриншот с осциллографа
|
| 11. | Выходной сигнал в канале при 50% яркости с нагрузкой 95W | 10 | Скриншот с осциллографа
|
| 12. | Выходной сигнал в канале при 100% яркости с нагрузкой 95W | 10 | Скриншот с осциллографа
|
| 13. | Температура устройства после получаса при максимальной паспортной нагрузке | 10 | Фото с тепловизора
|
Заключение
Устройство работает стабильно, не нагревается. Скорость работы средняя. 8.
