✅GIRIER Zigbee Реле с нулевой линией 4 канальное 220В 4*2,5А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Рейтинг устройстваРейтинг 8.5. Реле работает довольно быстро через проводной выключатель и медленнее через приложение, переключается тихо, работает стабильно, выдерживает номинальную мощность и не греется, работает с выключателями с фиксацией и без фиксации. Можно перевести в режим сопряжения через проводной выключатель. Реле переключает каналы последовательно, а не одновременно. В интерфейсе Sprut нельзя выбрать тип выключателя. При выполнении многократных однотипных команд при напряжении выше номинального может сбивать темп переключения. Рекомендуем к использованию.
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваGirier
Модель и линейка устройстваcatalog
Способ монтажав подрозетник
Наличие нуляС нулевой линией
Количество каналов реле4
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED600Вт
Максимальная нагрузка на канал2,5А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10 ~ 40 °C
Габариты39,2*39,2*18 мм
Рабочее напряжение100 ~ 240 В, 50/60 Гц
Тип подключаемого выключателя
- С фиксацией с синхронизацией состояния светильника с положением выключателя
- С фиксацией с изменением состояния светильника при изменении положения выключателя
- Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aнельзя выбрать
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстване указано
Каталог sprutsprut.ai
Шаблон для Sprut
[[:Файл:TS0004_Switch_TZ3000_ltt60asa.json|]]Скачать
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$16,5
Номер на складеDVLK0184
Номер коробки25
Режим сопряжения и сбросаЗажать кнопку сопряжения на 10 секунд до моргания светодиода / переключить выключатель 5 раз
Поведение при обесточиванииВсегда включено / всегда выключено / последнее состояние (выбирается в Sprut)
Роль в Zigbee сетиРоутер
Информация об устройстве (SprutHub)
| Aps Flags | 0 |
| Frequency Bands | [FREQ_2400_MHZ] |
| Server Capabilities | [] |
| Buffer Size | 66 |
| Incoming Transfer Size | 66 |
| Logical Type | Router |
| Mac Capabilities | [FULL_FUNCTION_DEVICE, MAINS_POWER, RECEIVER_ON_WHEN_IDLE] |
| Manufacturer Code | 0x1141 (4417) |
| Out Going Transfer Size | 66 |
| Stack Compliance | 21 |

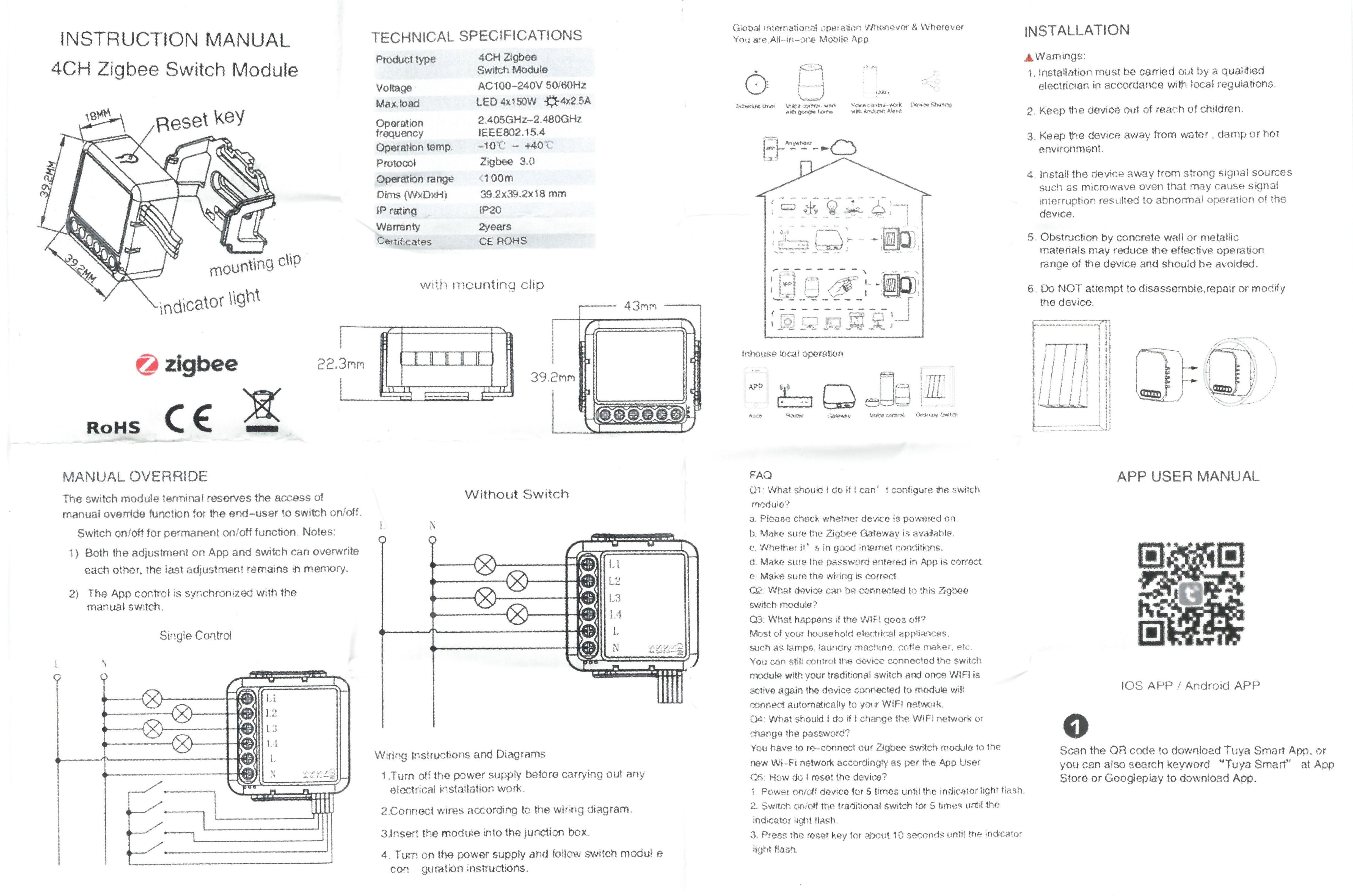

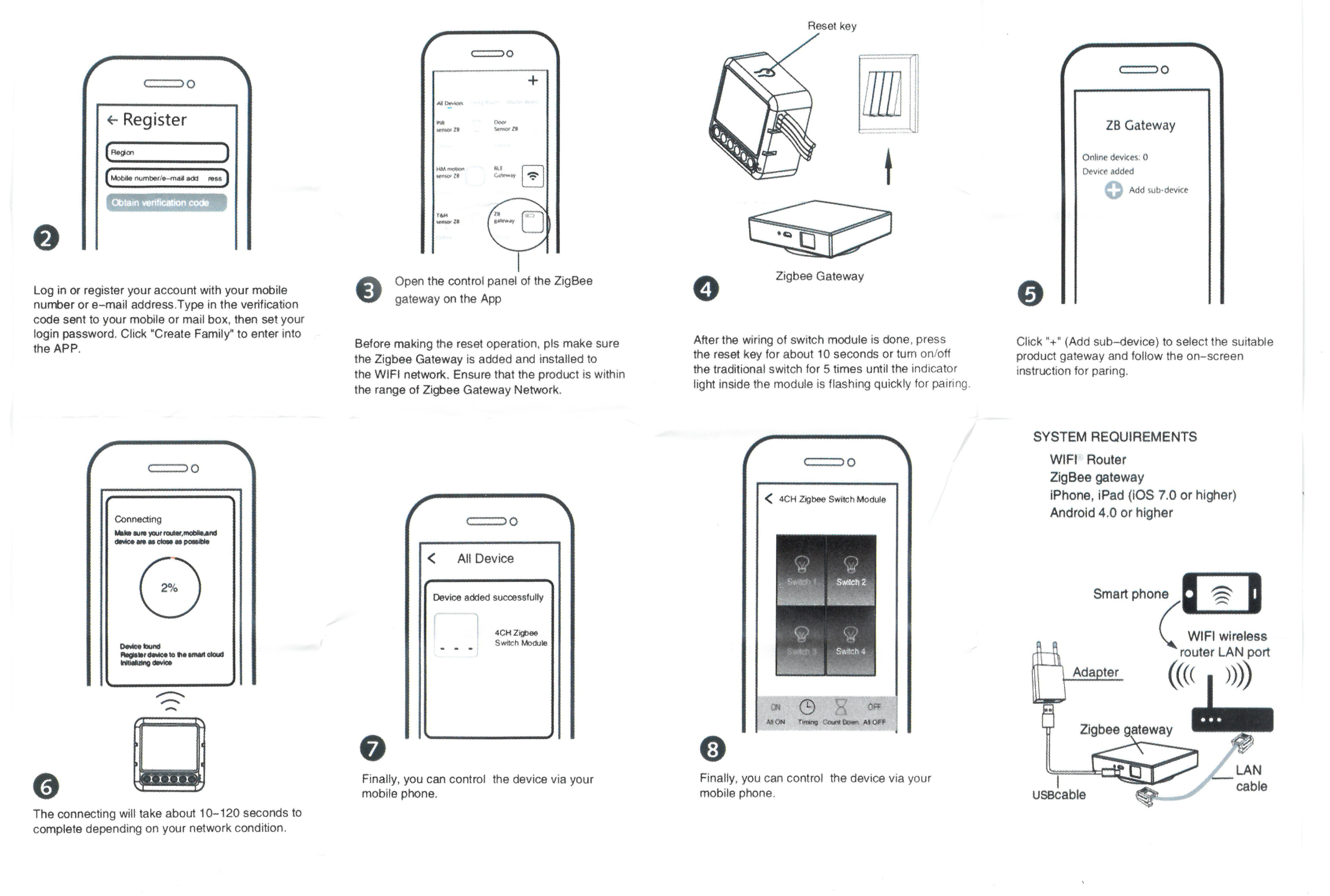

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

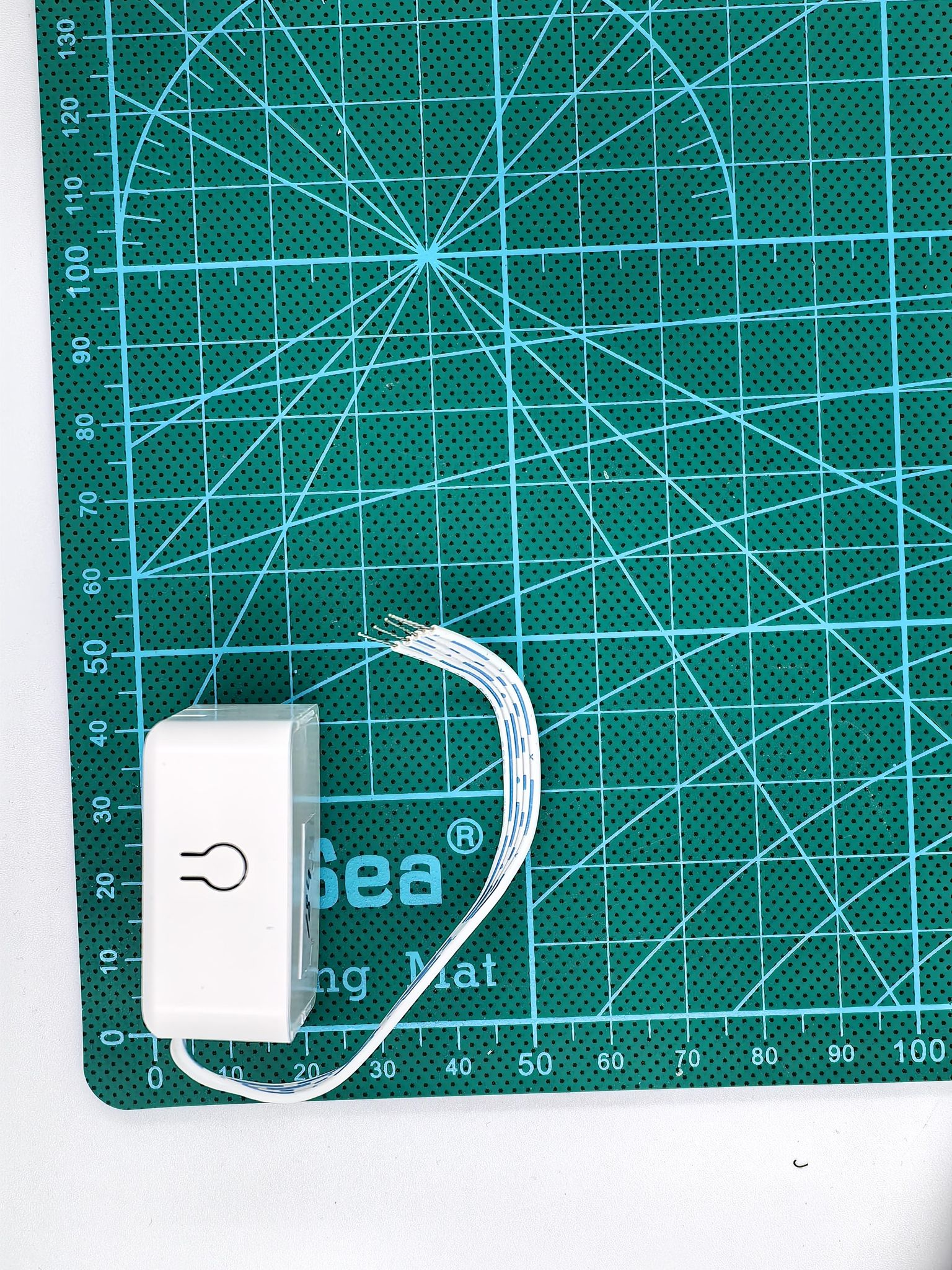

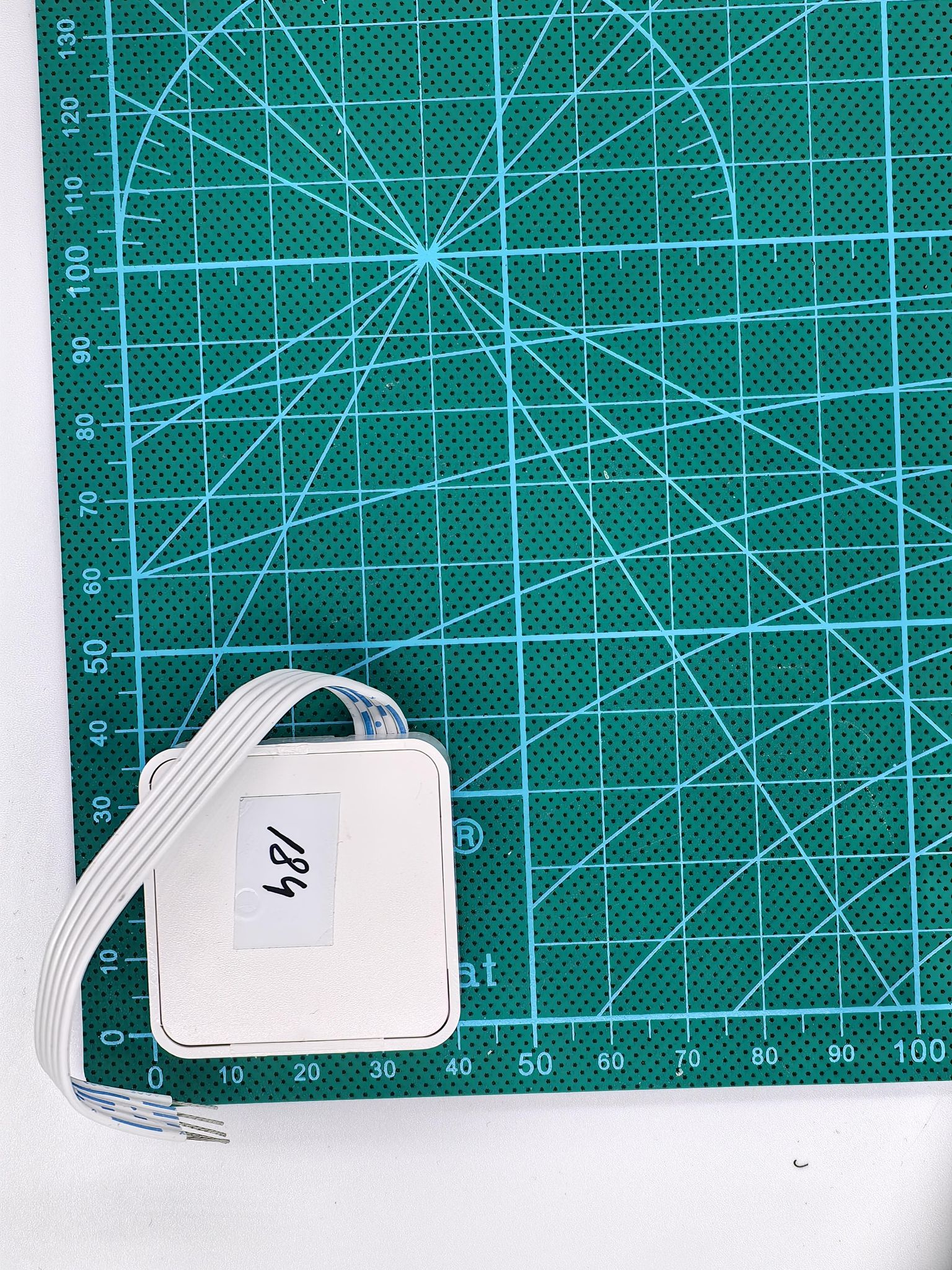

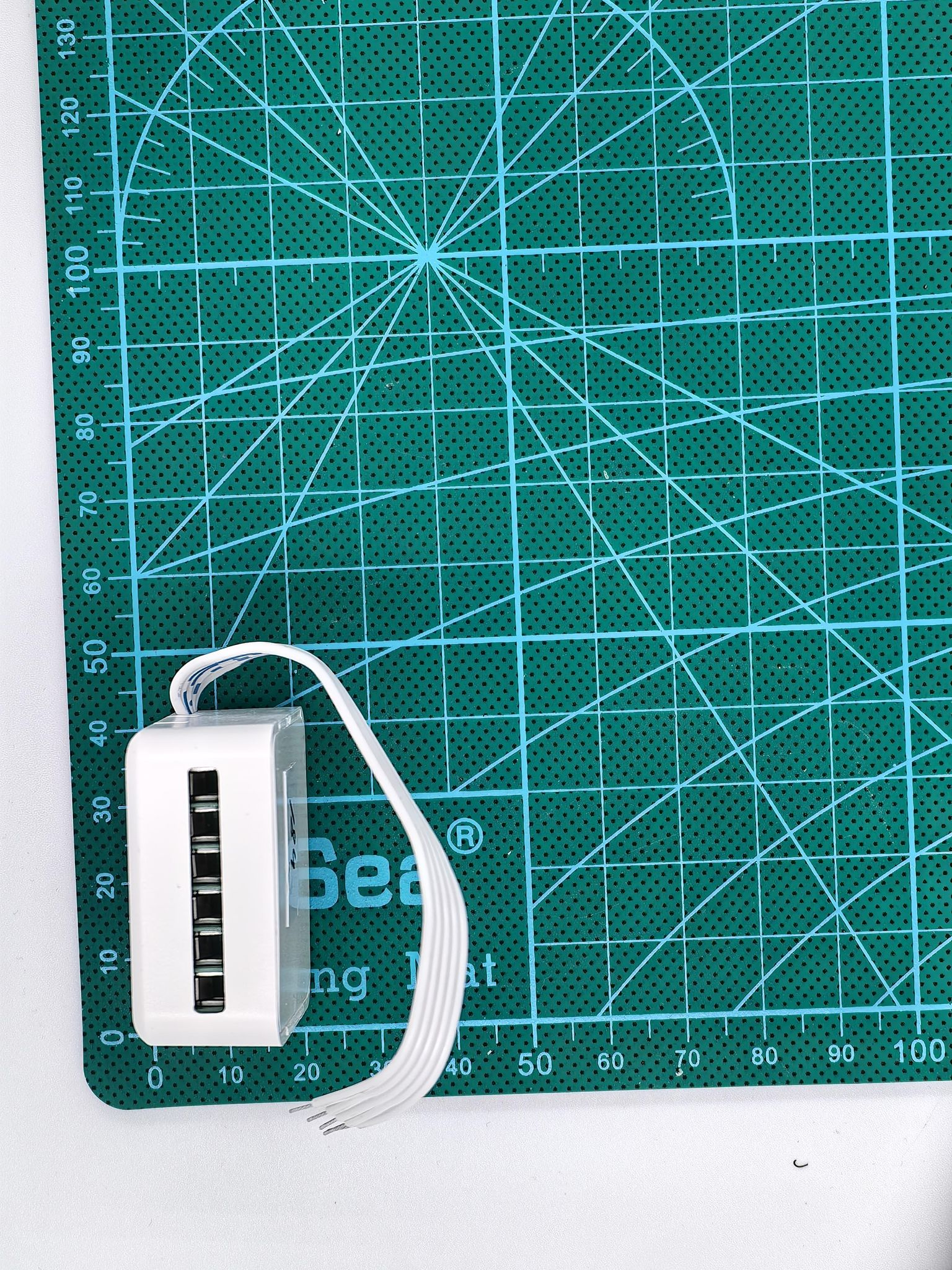

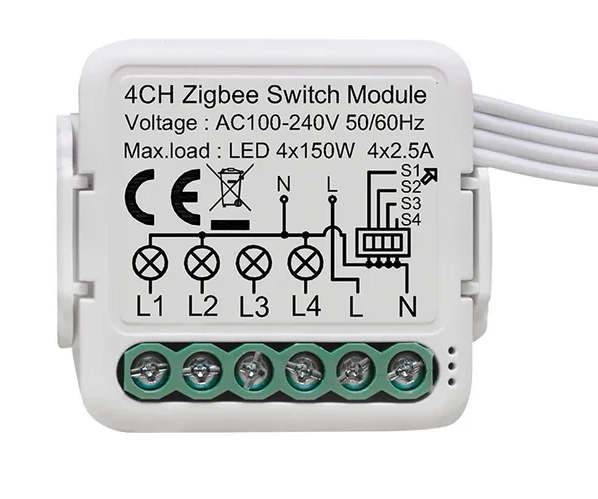

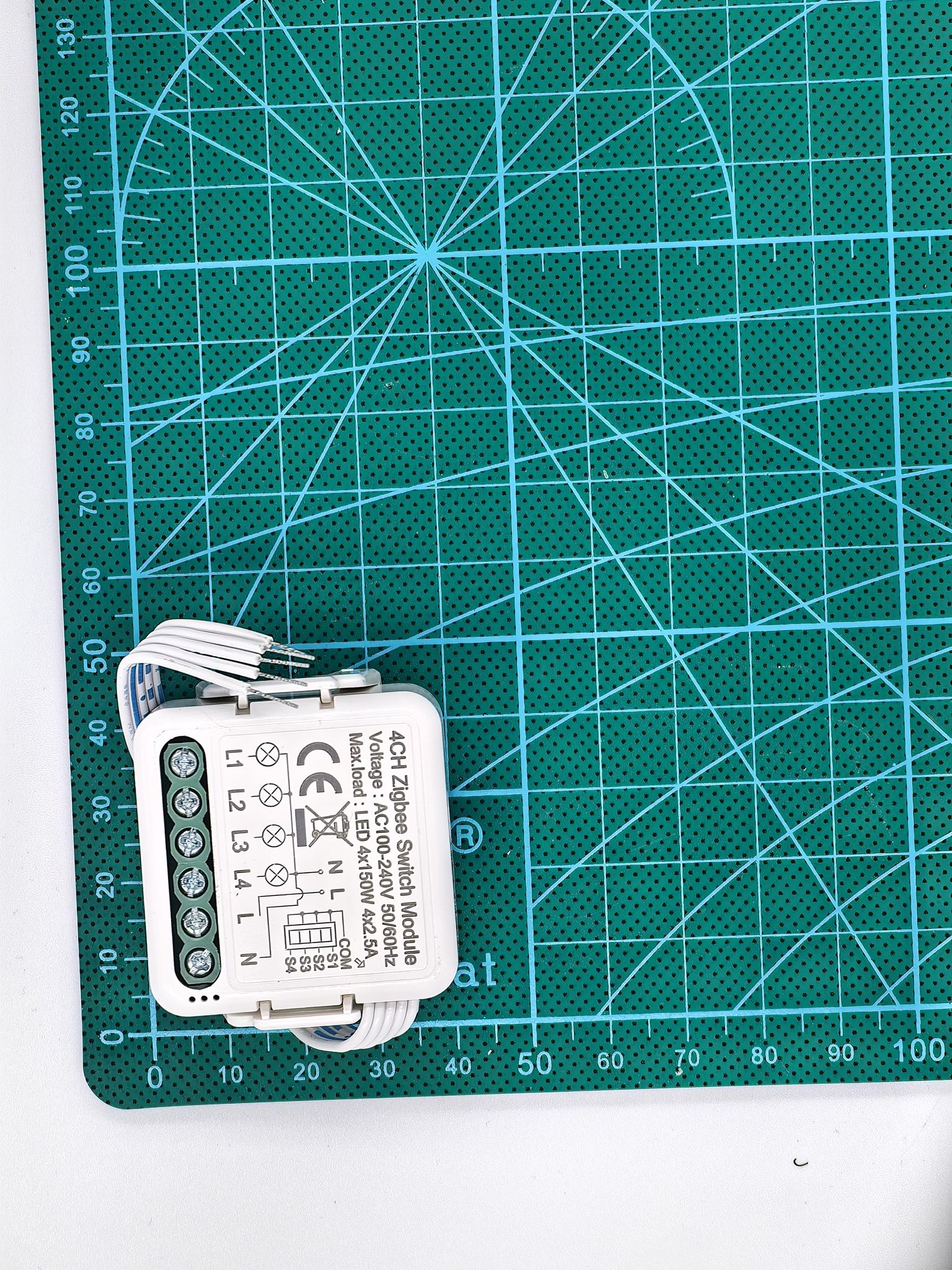

Дополнительные фото устройстваФото
Дополнительные фото устройстваФото
Дополнительные фото устройстваФото
Дополнительные фото устройстваФото

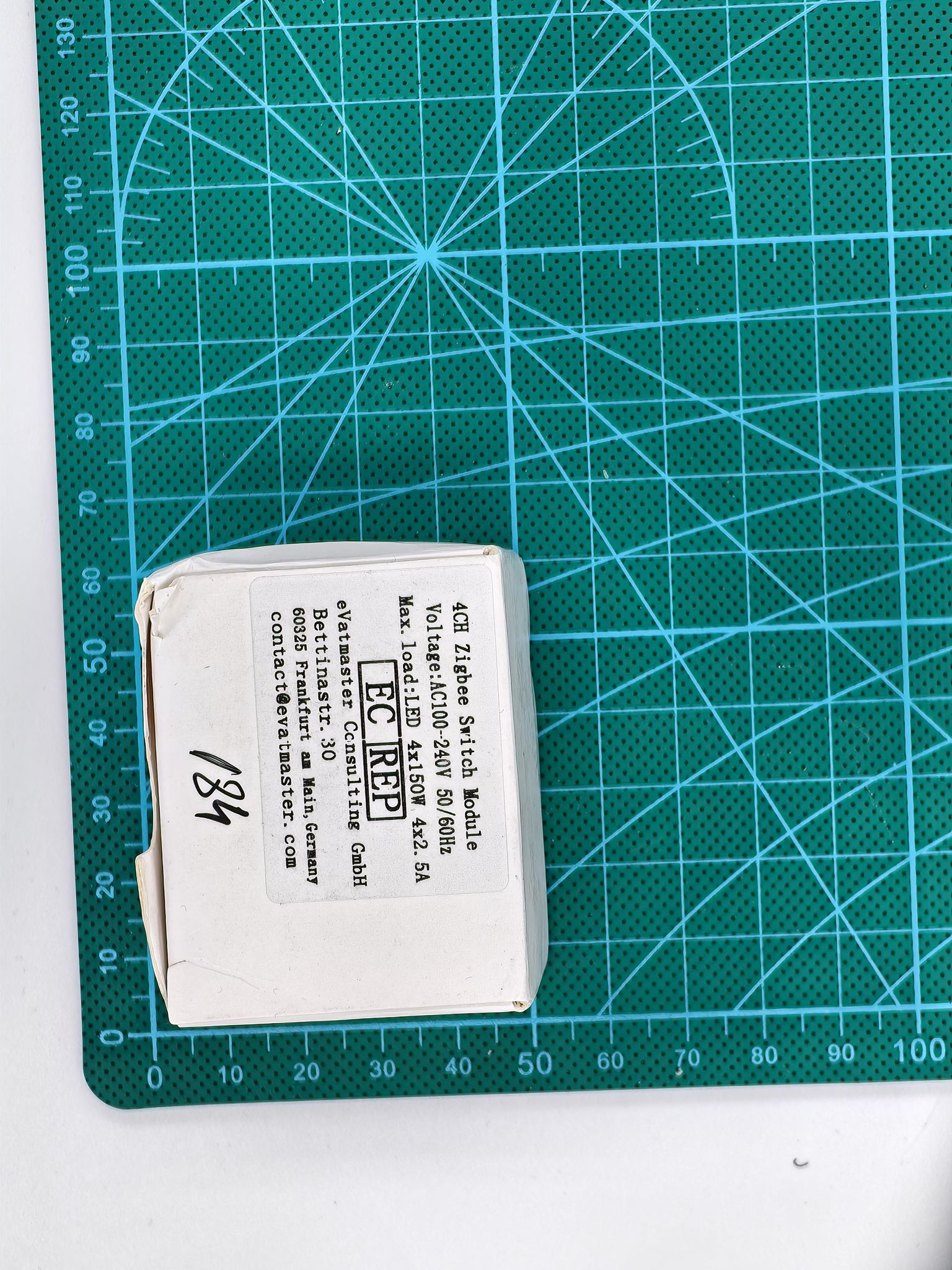

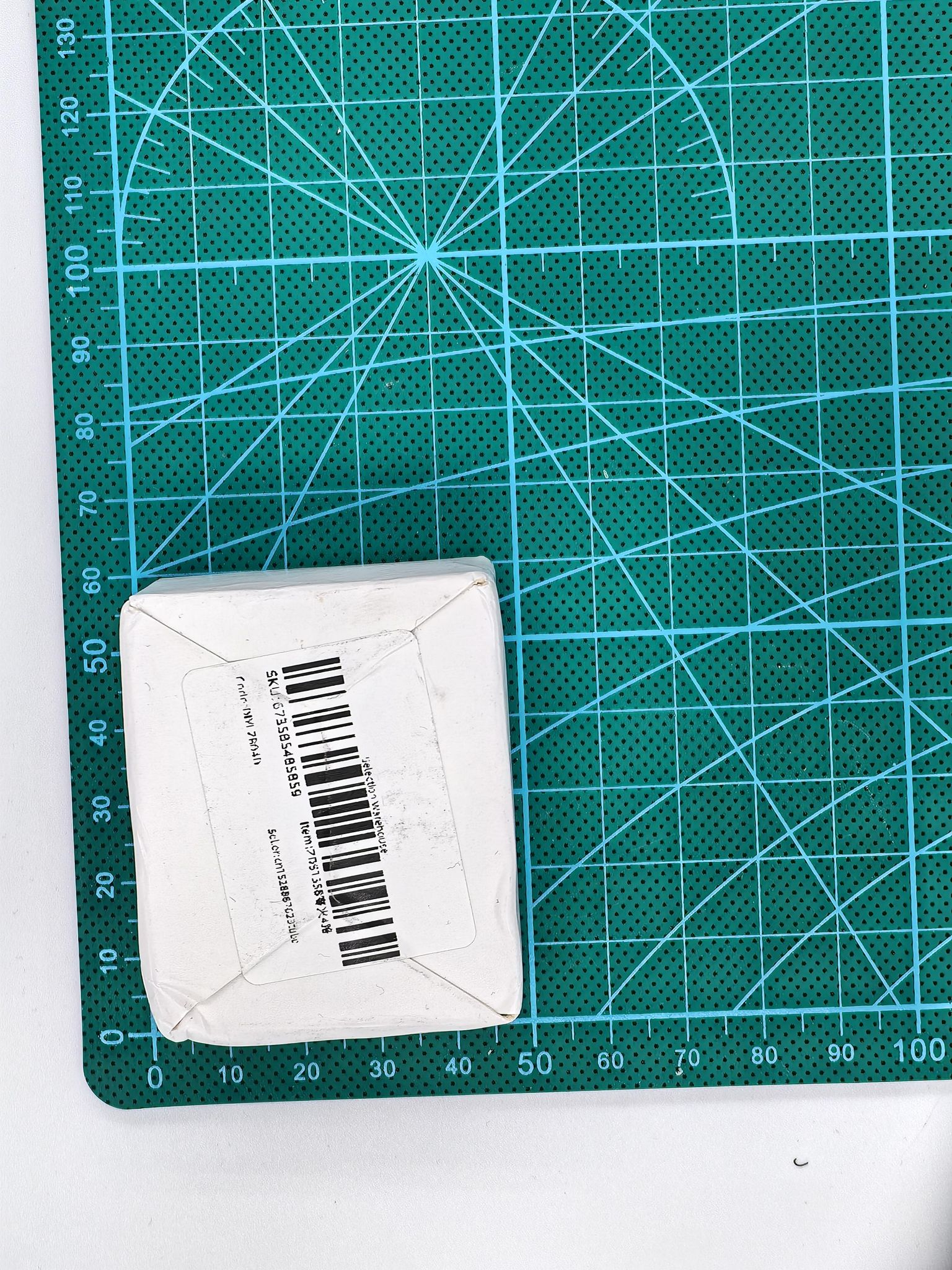

Дополнительные фото устройстваКоробка
Дополнительные фото устройстваКоробка

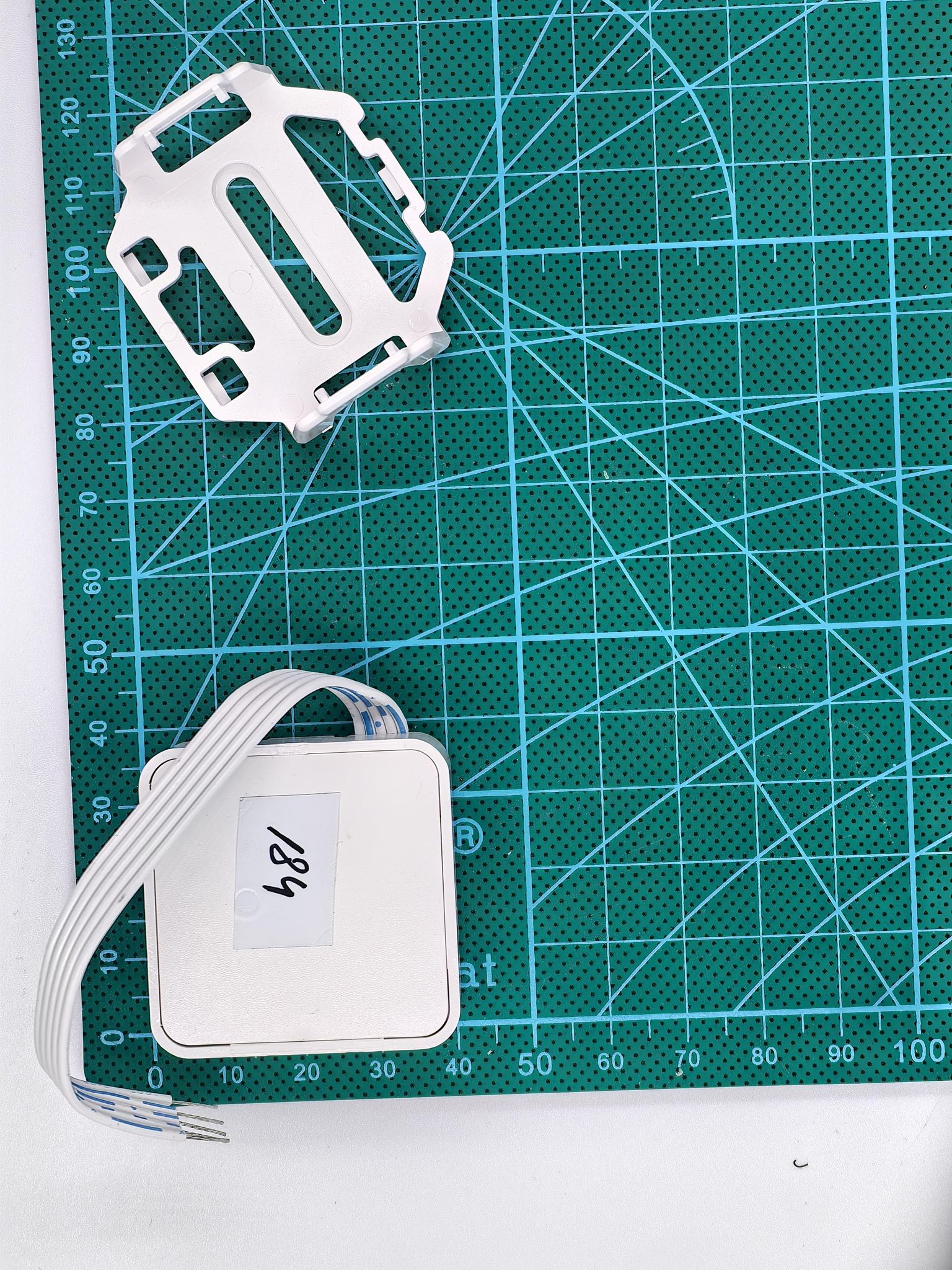

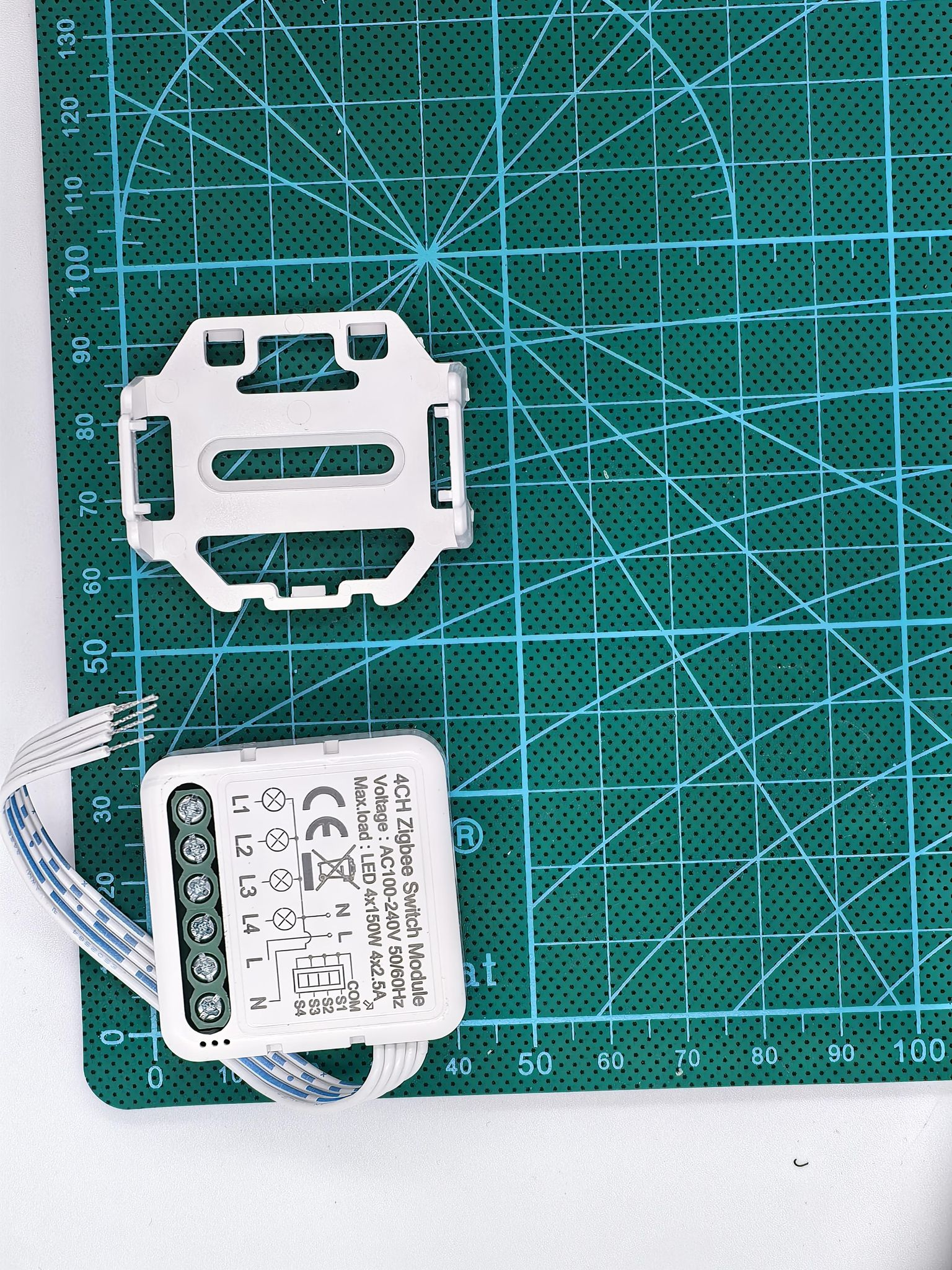

Дополнительные фото устройстваКрепеж
Дополнительные фото устройстваКрепеж

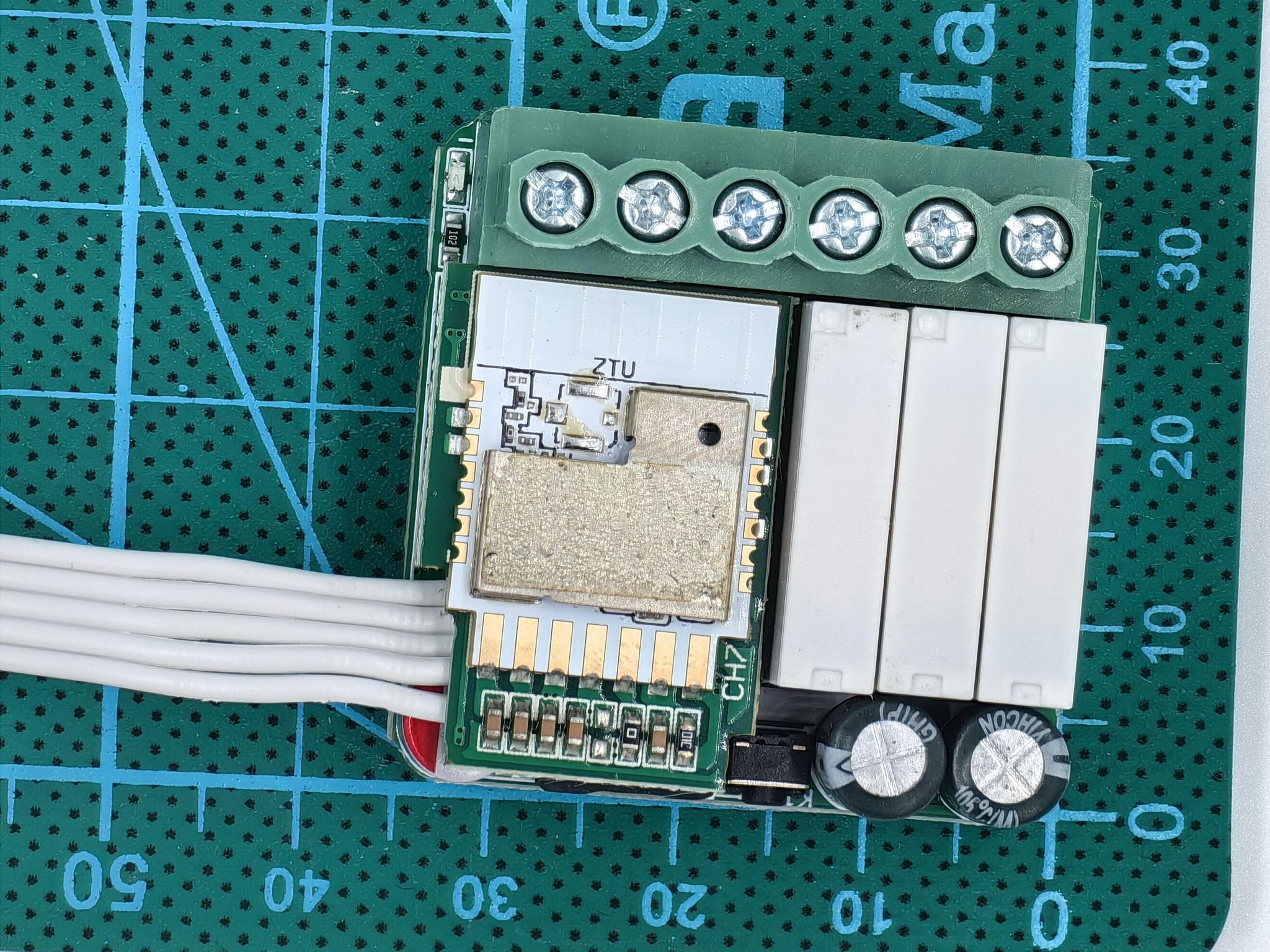

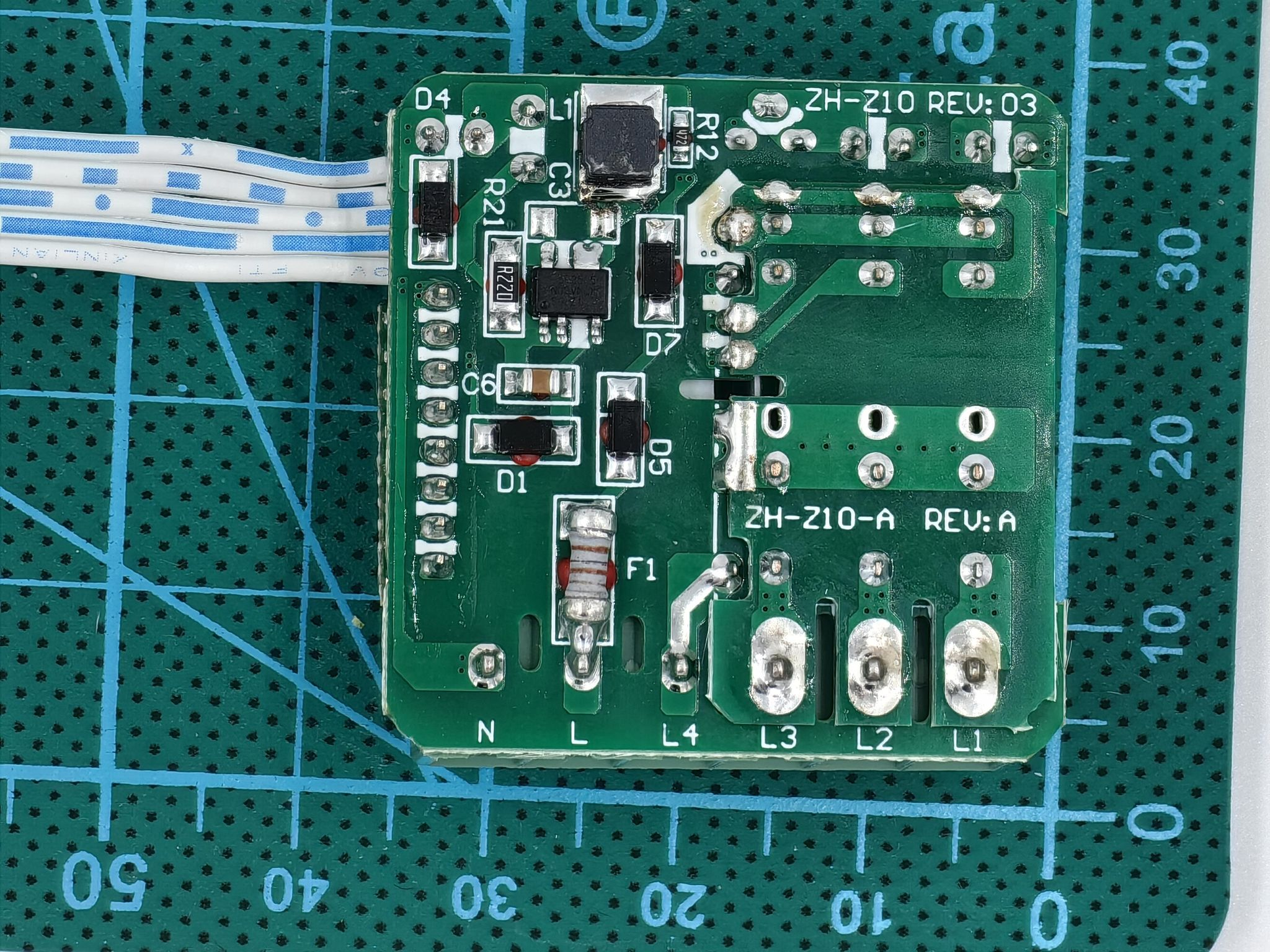

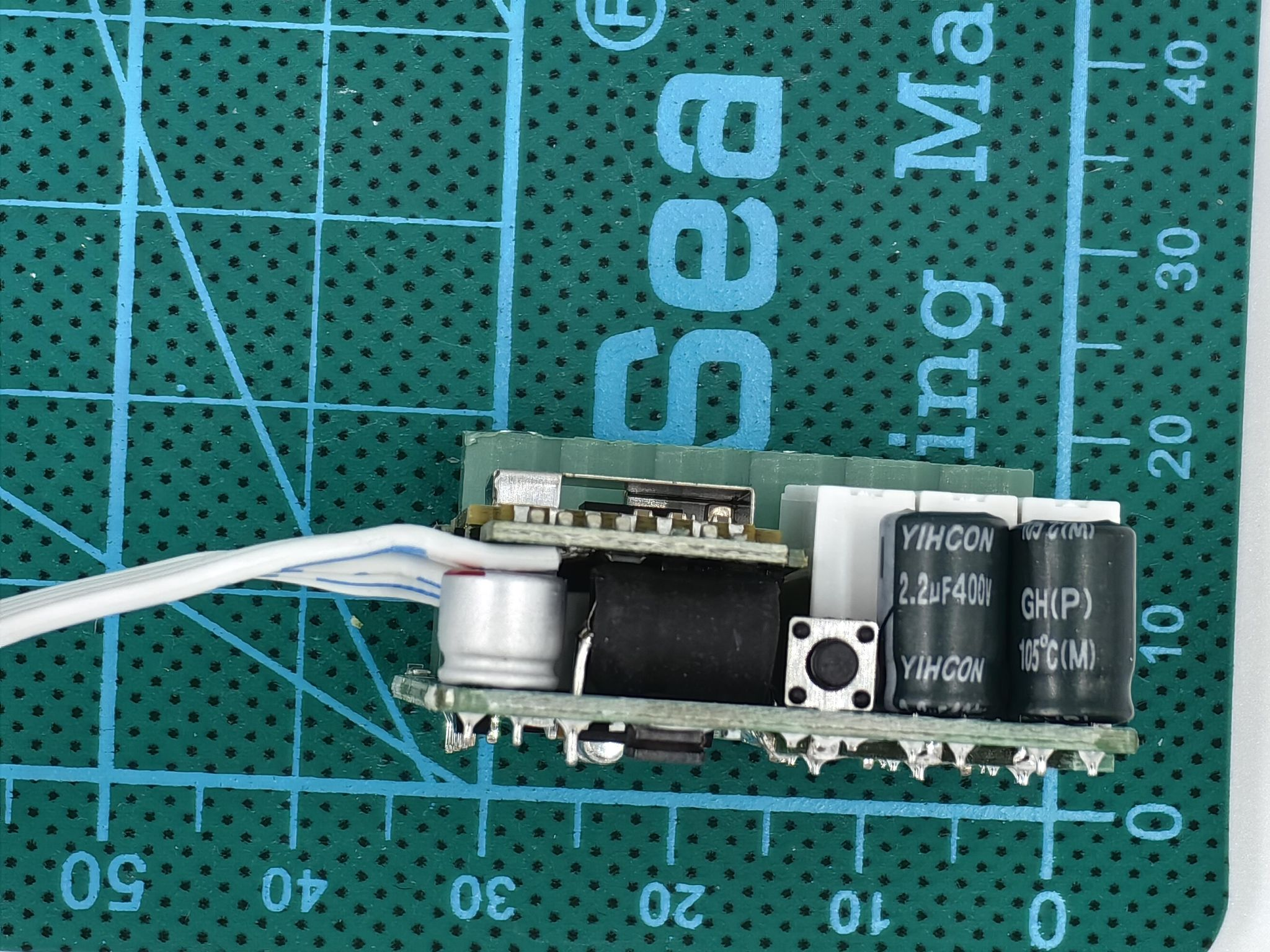

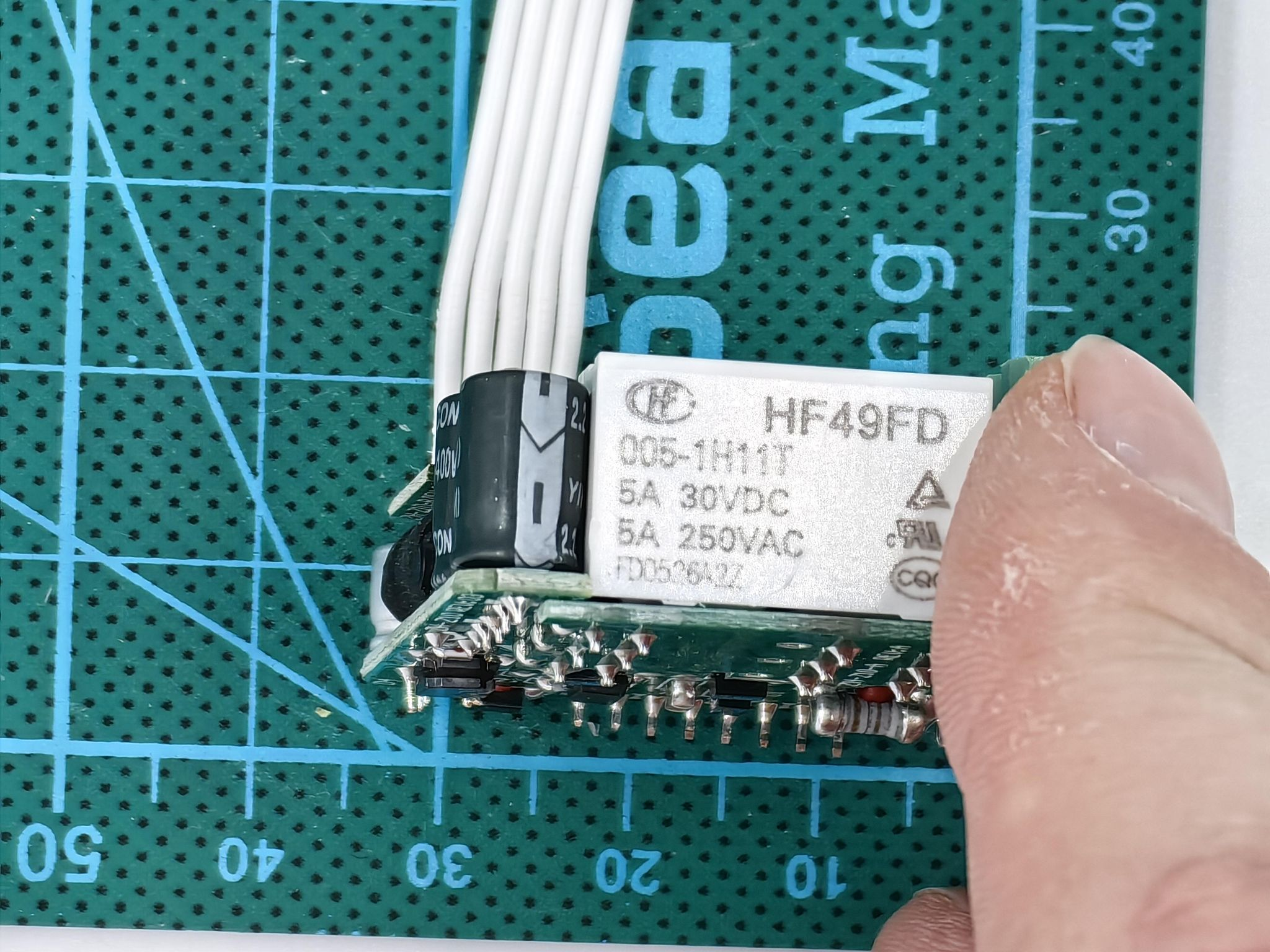

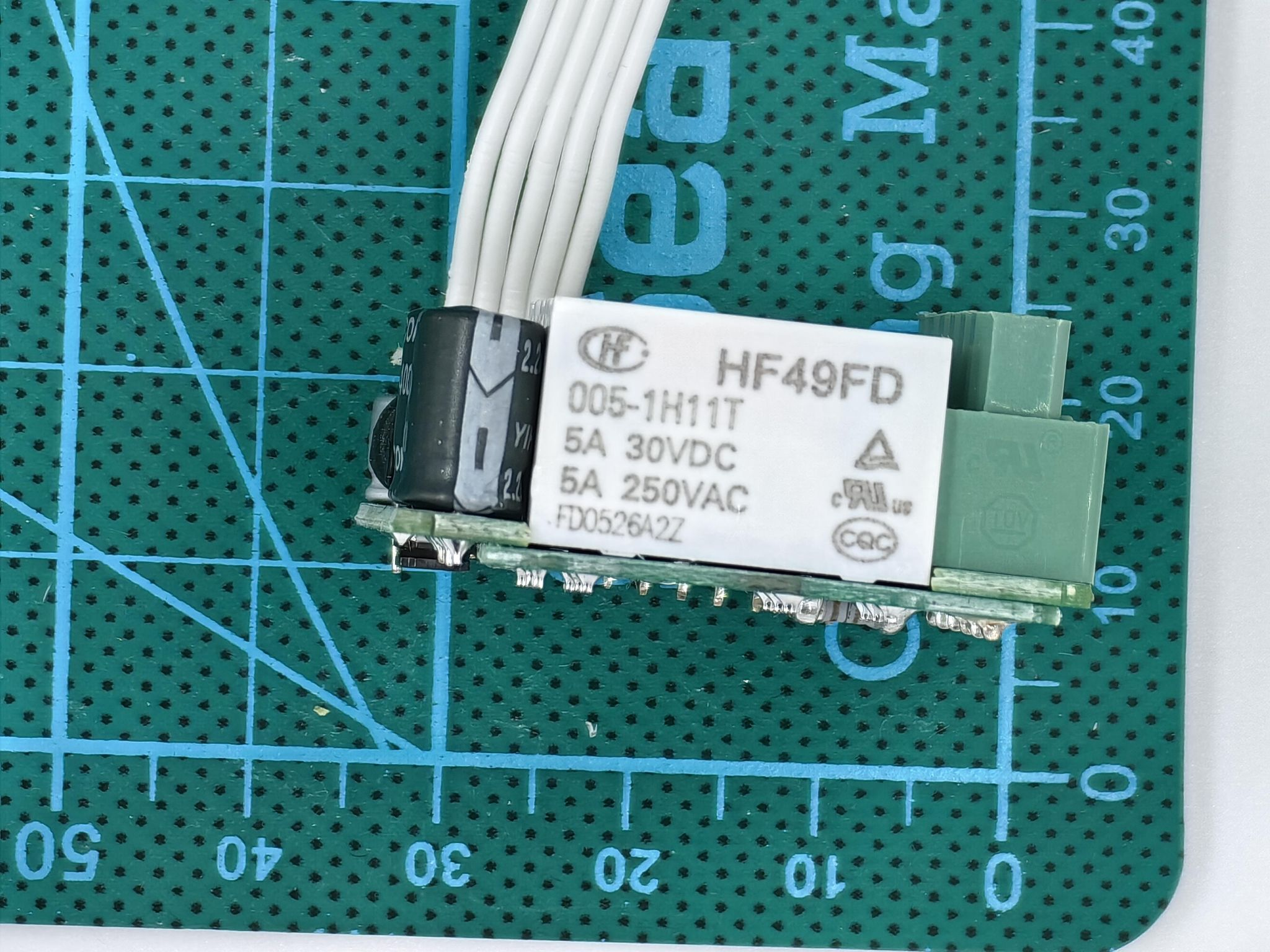

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства

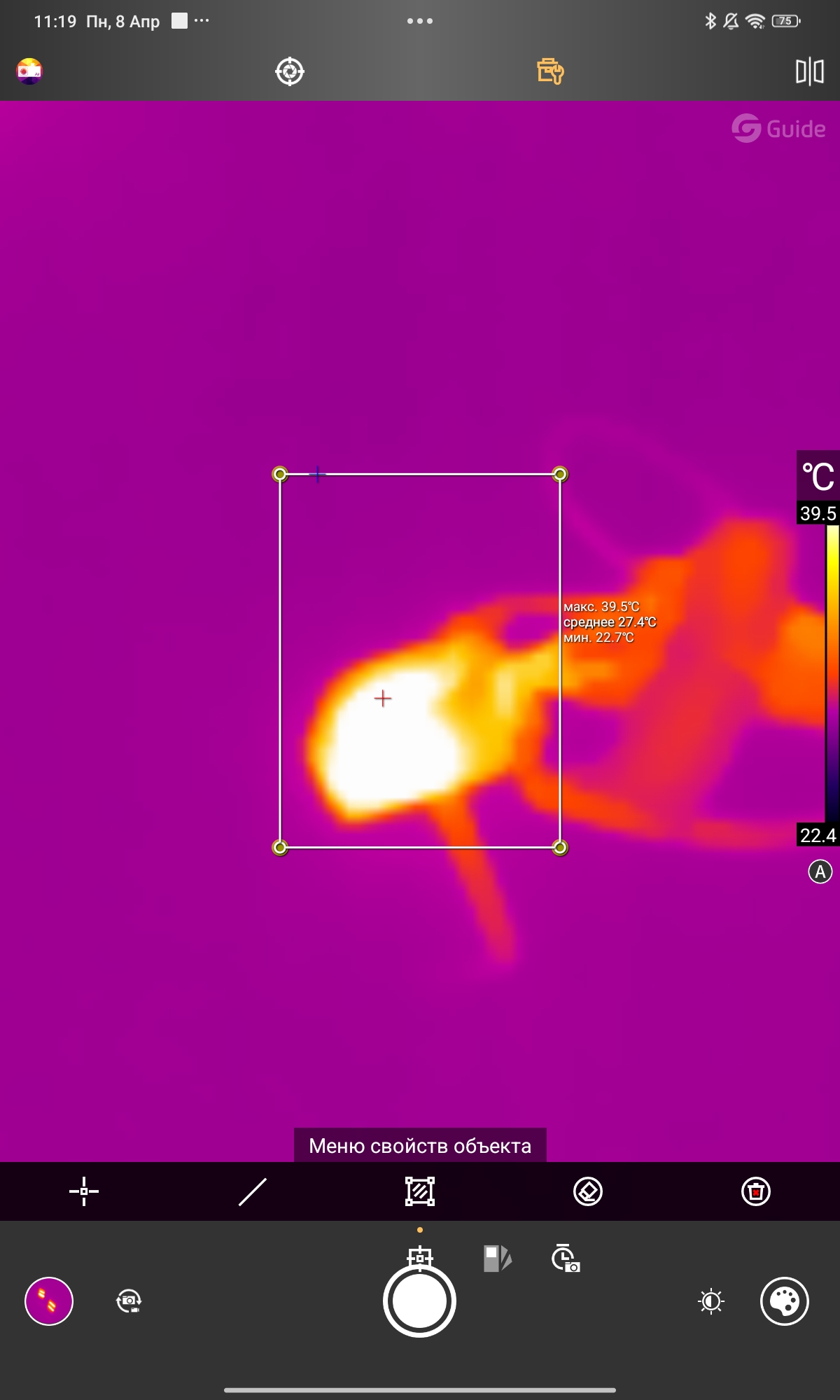

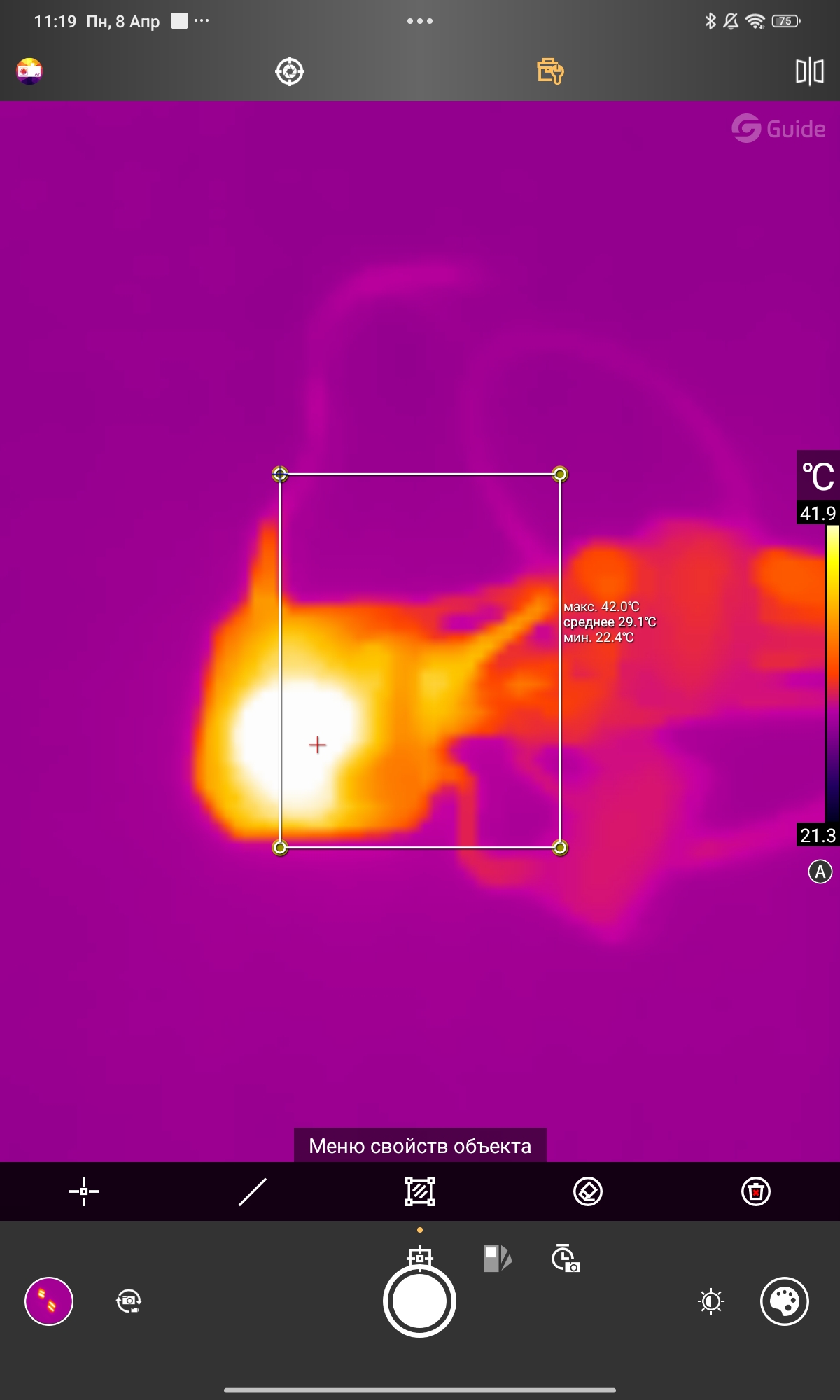

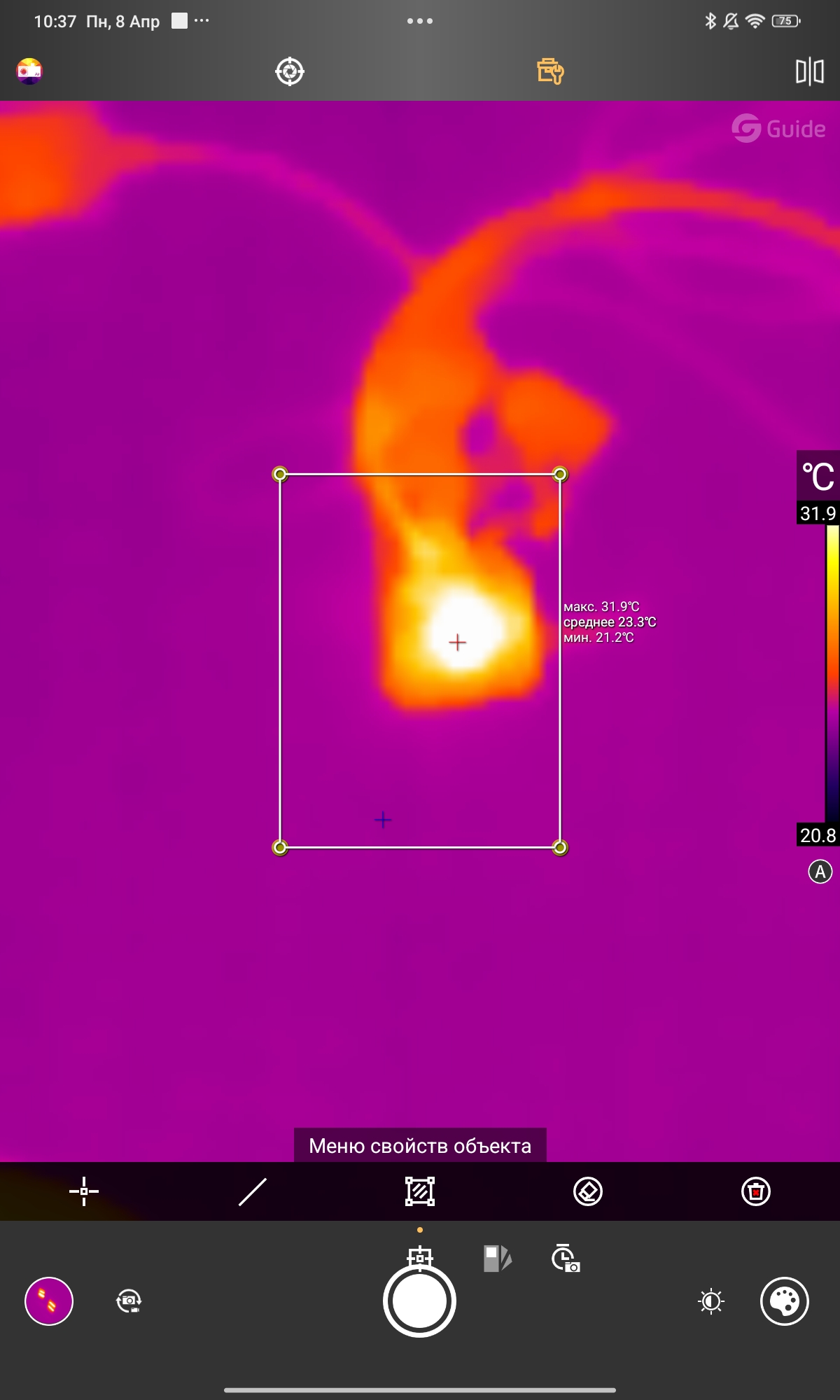

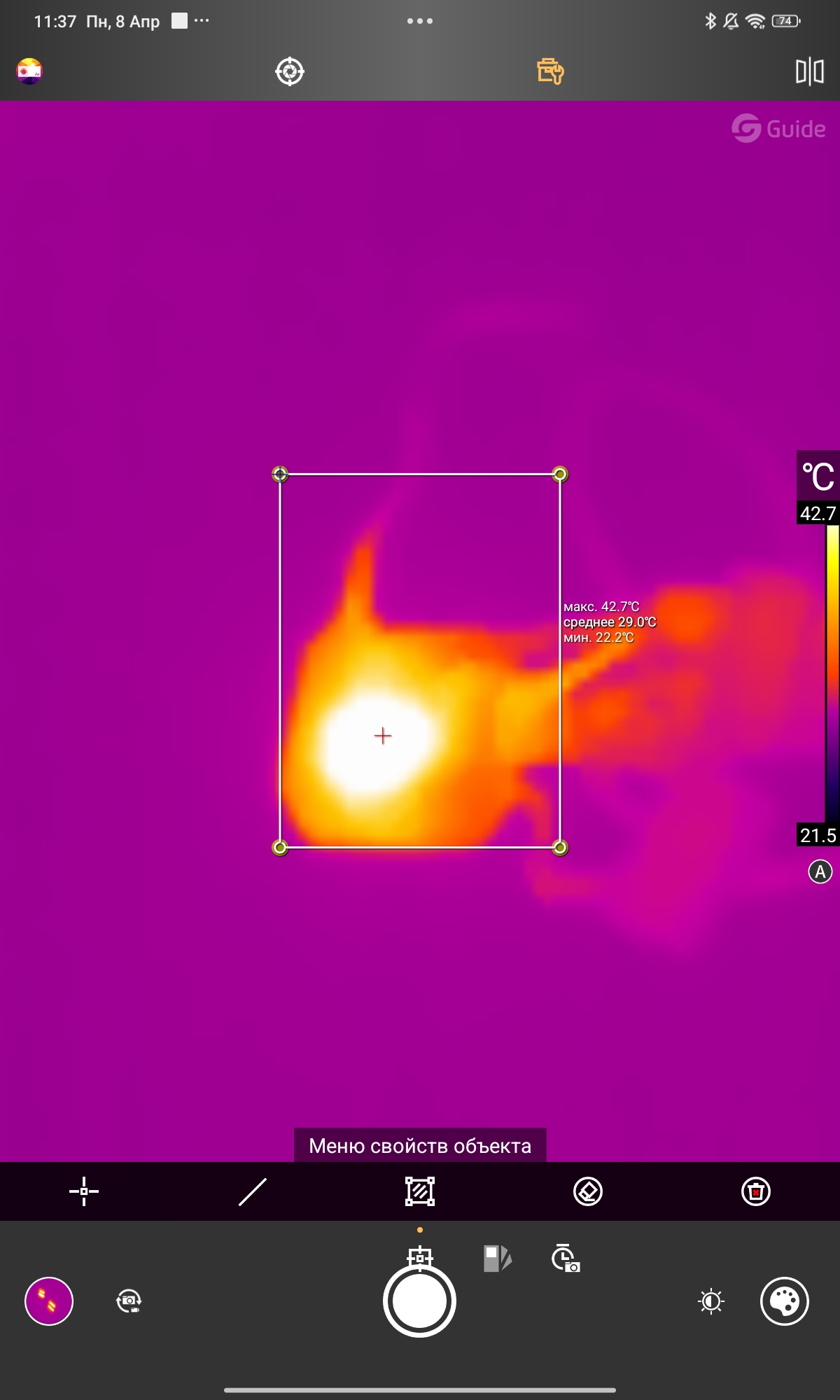

Дополнительные фото устройстваТепловизор
Дополнительные фото устройстваТепловизор
Дополнительные фото устройстваТепловизор
Дополнительные фото устройстваТепловизор
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | В комплекте документация и крепеж на DIN-рейку. |
| 2. | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 10 | Реальные размеры: 39,3*39,21*18,17 мм Размеры с крепежом: 43,34*39,21*22,75 мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 7 | Есть особенность: включает каналы не одновременно, а с паузой по очереди для избежания скачка напряжения. |
| 7. | Качество изготовления и монтажа электронных компонентов | 10 | |
| 8. | Шум при работе | 10 | Бесшумно при нагрузке 2*120W LED |
Функциональное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | Шаблон есть, устройство готово к работе сразу после подключения к Sprut | ||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 10 | Работает стабильно | ||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | 10 | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | 8 | WEB 290 мс LAN 220 мс | ||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | 10 | Выключатель 140 мс | ||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 10 | Можно настроить поведение при обесточивании, выбрать тип выключателя, настроить таймер и расписание | ||||||||||||||||||||||||
| 11. | Соответствие функционалов родного приложения и Sprut'a | 5 | Нельзя выбрать тип выключателя | ||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
Время реагирования на команды
|
8 | WEB 290 мс LAN 220 мс Выключатель 140 мс |
Нагрузочное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | 10 | Работает стабильно, не перегревается |
| 2. | Стабильность работы устройства в условиях загруженной сети | - | |
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 10 | Работает стабильно, переключения не пропускает |
| 5. | Стресс-тест (период 2с) с мелкой LED-нагрузкой — 100 раз | 10 | 4*20 Вт LED Работает стабильно, переключения не пропускает |
| 6. | Стресс-тест (период 2с) с почти номинальной LED-нагрузкой — 100 раз | 10 | При нагрузке 4*120 Вт LED сбоев не выявлено Работает стабильно, переключения не пропускает |
| 7. | Стресс-тест (период 2с) с LED-нагрузкой выше номинальной — 100 раз | 8 | 4*180 Вт LED. Иногда сбивает темп переключения и переключает с задержкой |
| 8. | Стресс-тест с долгосрочной работой (1 час) | 10 | Разогрев до 42 градусов с нагрузкой 3,3 ампера на канал |
| 9. | Тест на выносливость (период 1 с) — 1000 раз | 10 | 4*150 Вт LED. Работает стабильно, переключения не пропускает |
Заключение
Рейтинг 8.5. Реле работает довольно быстро через проводной выключатель и медленнее через приложение, переключается тихо, работает стабильно, выдерживает номинальную мощность и не греется, работает с выключателями с фиксацией и без фиксации. Можно перевести в режим сопряжения через проводной выключатель. Реле переключает каналы последовательно, а не одновременно. В интерфейсе Sprut нельзя выбрать тип выключателя. При выполнении многократных однотипных команд при напряжении выше номинального может сбивать темп переключения. Рекомендуем к использованию.
