✅GIRIER ZIGBEE Симисторное Реле одноканальное в подрозетник 230В 100Вт без 0 линии

Реле

Карточка устройства: тип — Реле, доступ — публичный

Тип устройстваСимисторное реле

Рейтинг устройства8,2(6) работает без перегрева, но с довольно медленной скоростью. Не рекомендуем к использованию

Назначение и функциональные требованияДля дистанционного управления бытовыми приборами

Производитель устройстваGIRIER

Модель и линейка устройстваZigbee Gang Smart Switch

Способ монтажав подрозетник

Наличие нуляБез нулевой линии

Количество каналов реле1

Установка на Din рейкуда

Максимальная нагрузка общая100Вт

Максимальная нагрузка общая LED-

Максимальная нагрузка на канал100Вт

Максимальная нагрузка на канал LEDне указано

Диапазон рабочих температур-10~40°C

Габариты39,2*39,2*18 мм

Рабочее напряжение100-240В~50-60Гц

Тип подключаемого выключателя

С фиксацией с синхронизацией состояния светильника с положением выключателя
С фиксацией с изменением состояния светильника при изменении положения выключателя
Без фиксации (импульсный режим)

Способ локального управленияПроводной

Тип выключателя в интерфейсе Sprut'aНет выбора

Тип связиZigbee

ЭкосистемаTuya

Наличие RF связинет

Степень защитыIP20

Артикул устройстваZigbee Gang Smart Switch

Каталог sprutsprut

Шаблон для Sprut

[[:Файл:TS0011_relay.json|]]Скачать

Интеграция со SprutZigbee

Где купитьaliexpress

Стоимость$9

Номер на складеDVLK0009

Номер коробки5

Режим сопряжения и сбросаДля перевода устройства в режим сопряжения или сброса достаточно зажать и подержать кнопку включения на 5 секунд. Или включить/выключить 5 раз проводной выключатель, пока индикатор не начнет мигать.

Поведение при обесточиваниивключено / выключено / последнее состояние

Роль в Zigbee сетиКонечное устройство

Информация об устройстве (SprutHub)

Aps Flags	0
Frequency Bands	[FREQ_2400_MHZ]
Server Capabilities	[]
Buffer Size	66
Incoming Transfer Size	66
Logical Type	End Device
Mac Capabilities	[REDUCED_FUNCTION_DEVICE]
Manufacturer Code	0x1141 (4417)
Out Going Transfer Size	66
Stack Compliance	21

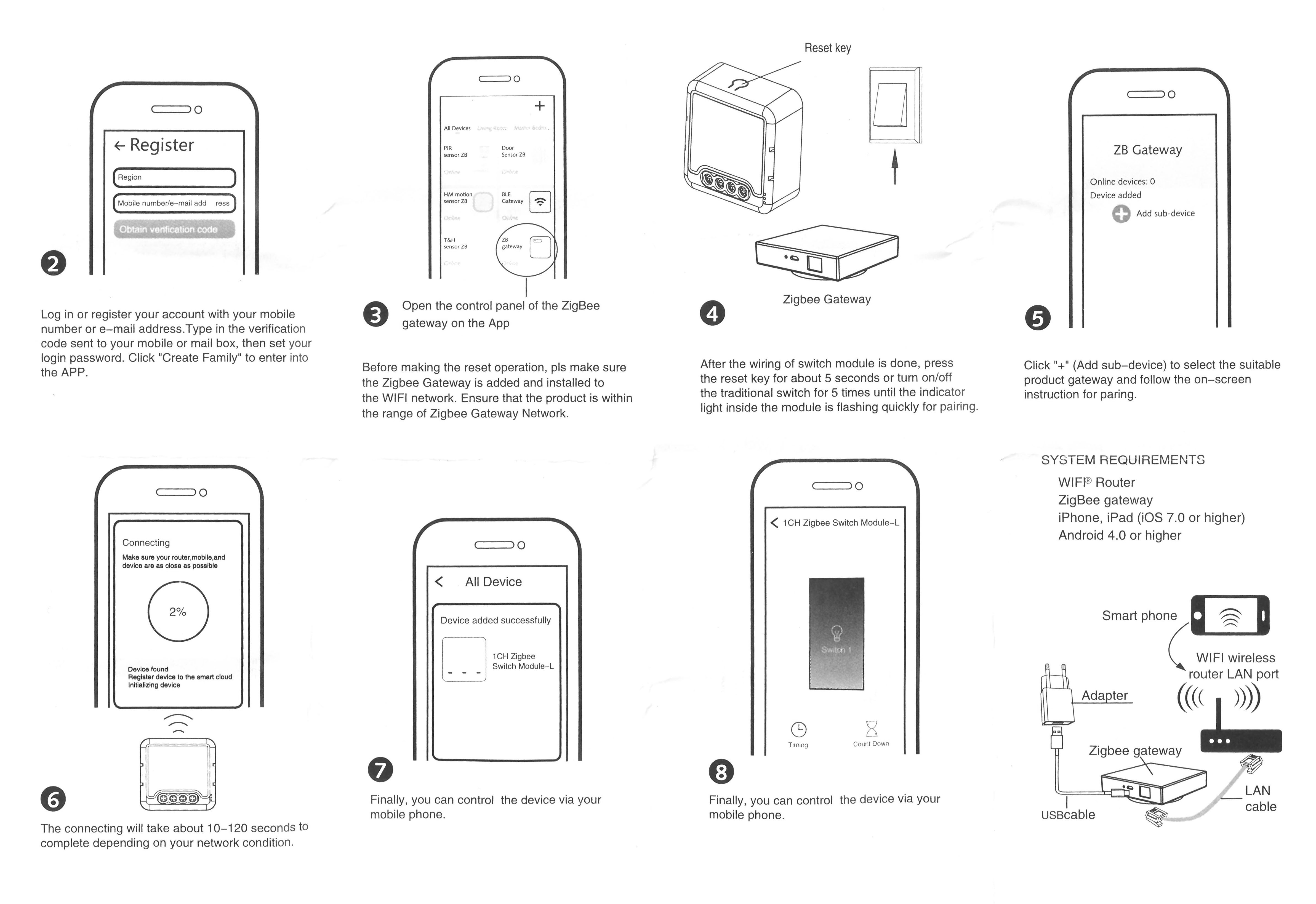

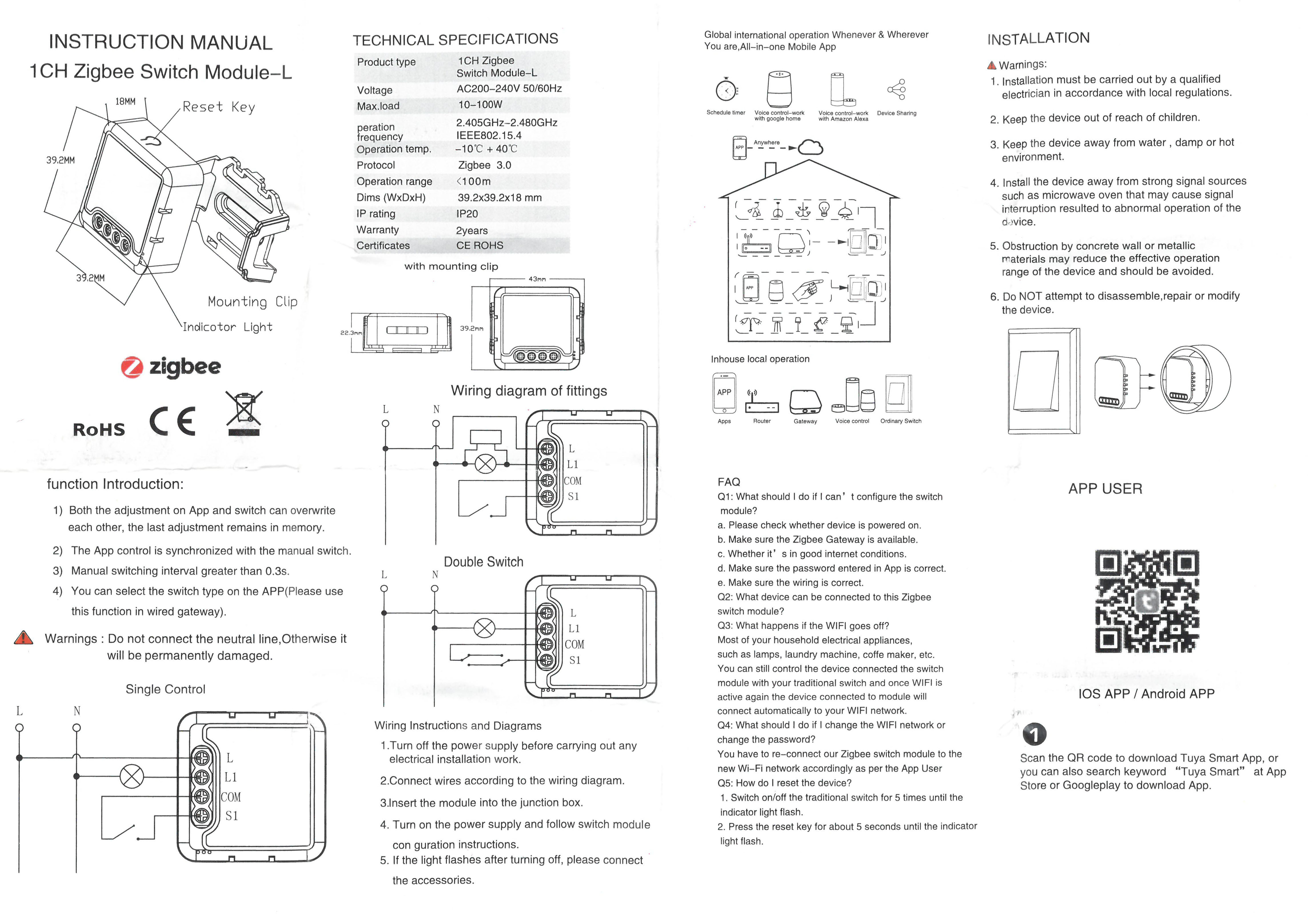

Оригинальная документация из комплекта устройстваДокументация

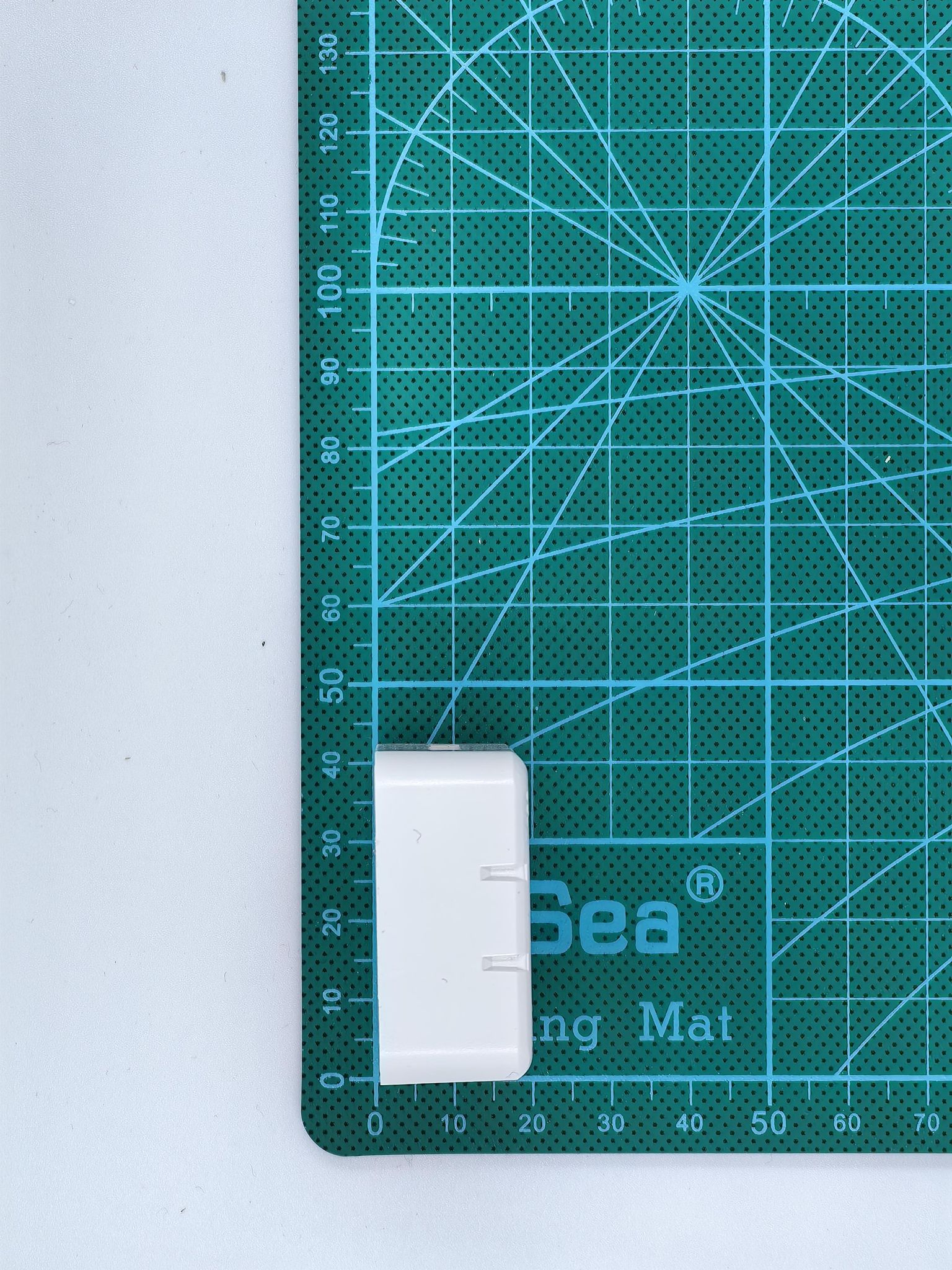

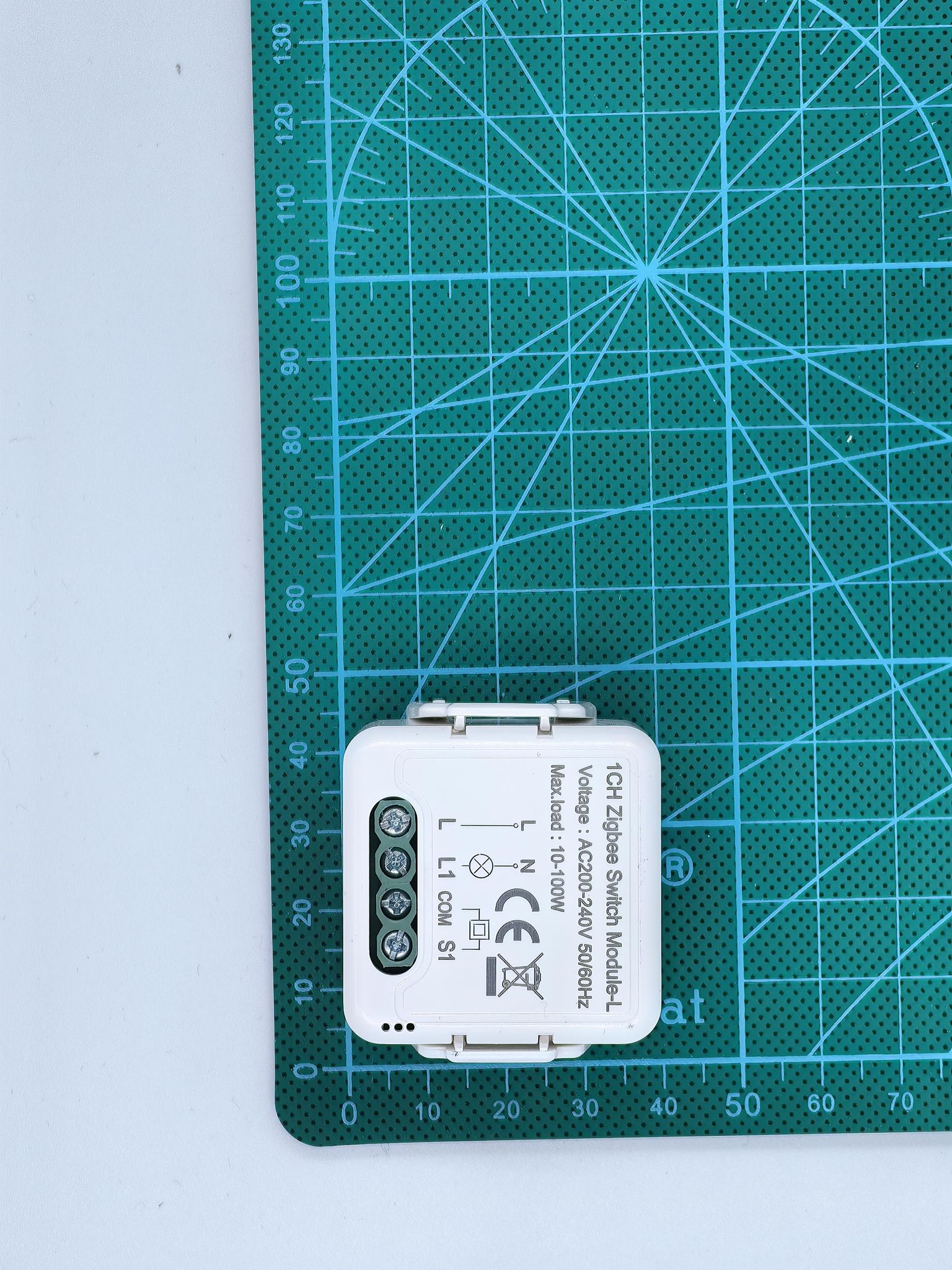

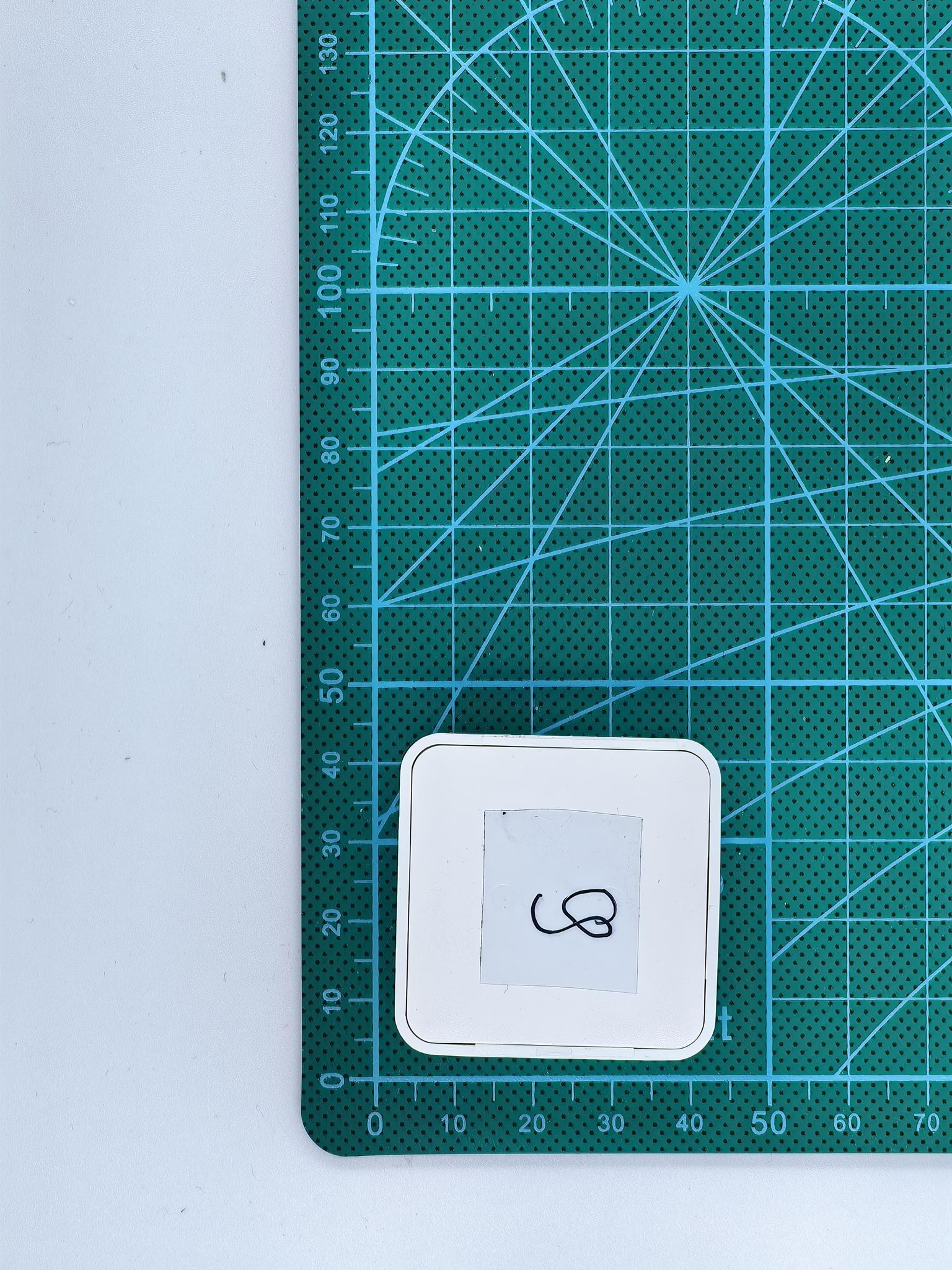

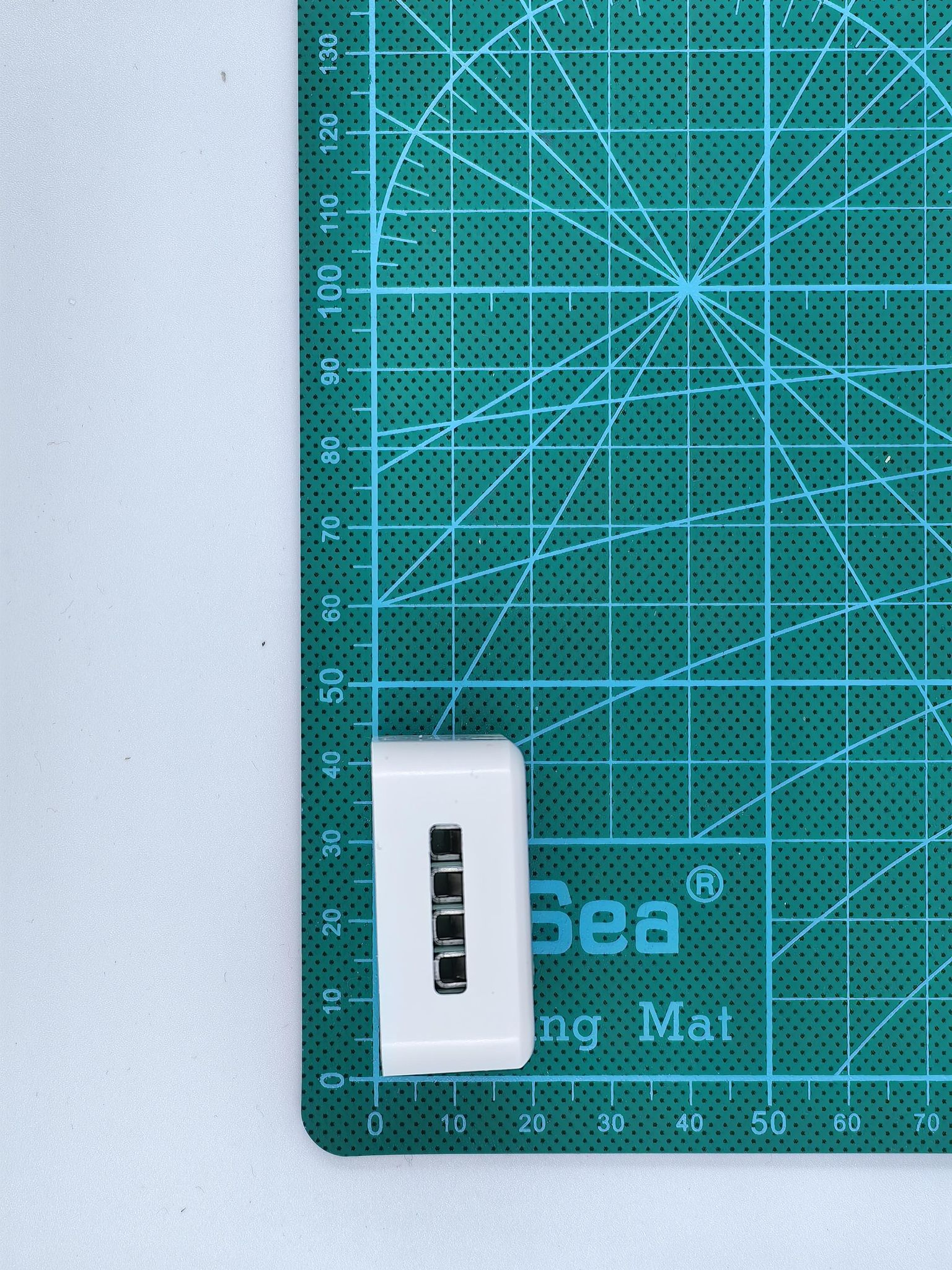

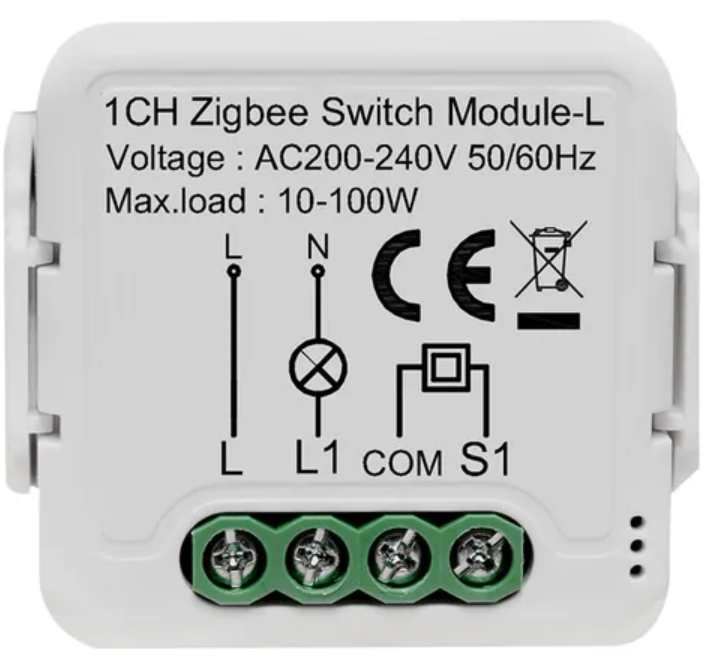

Дополнительные фото устройстваФото устройства

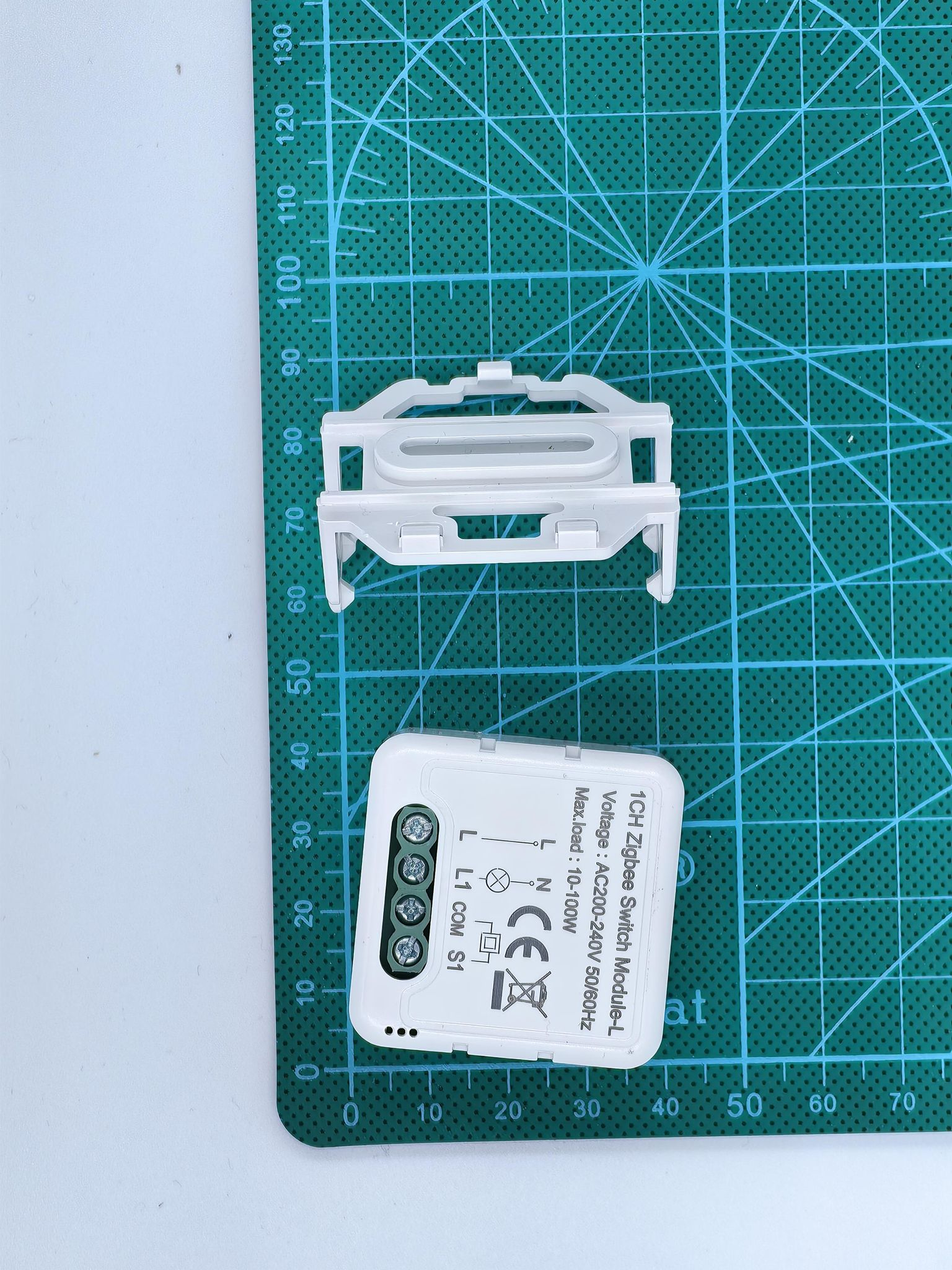

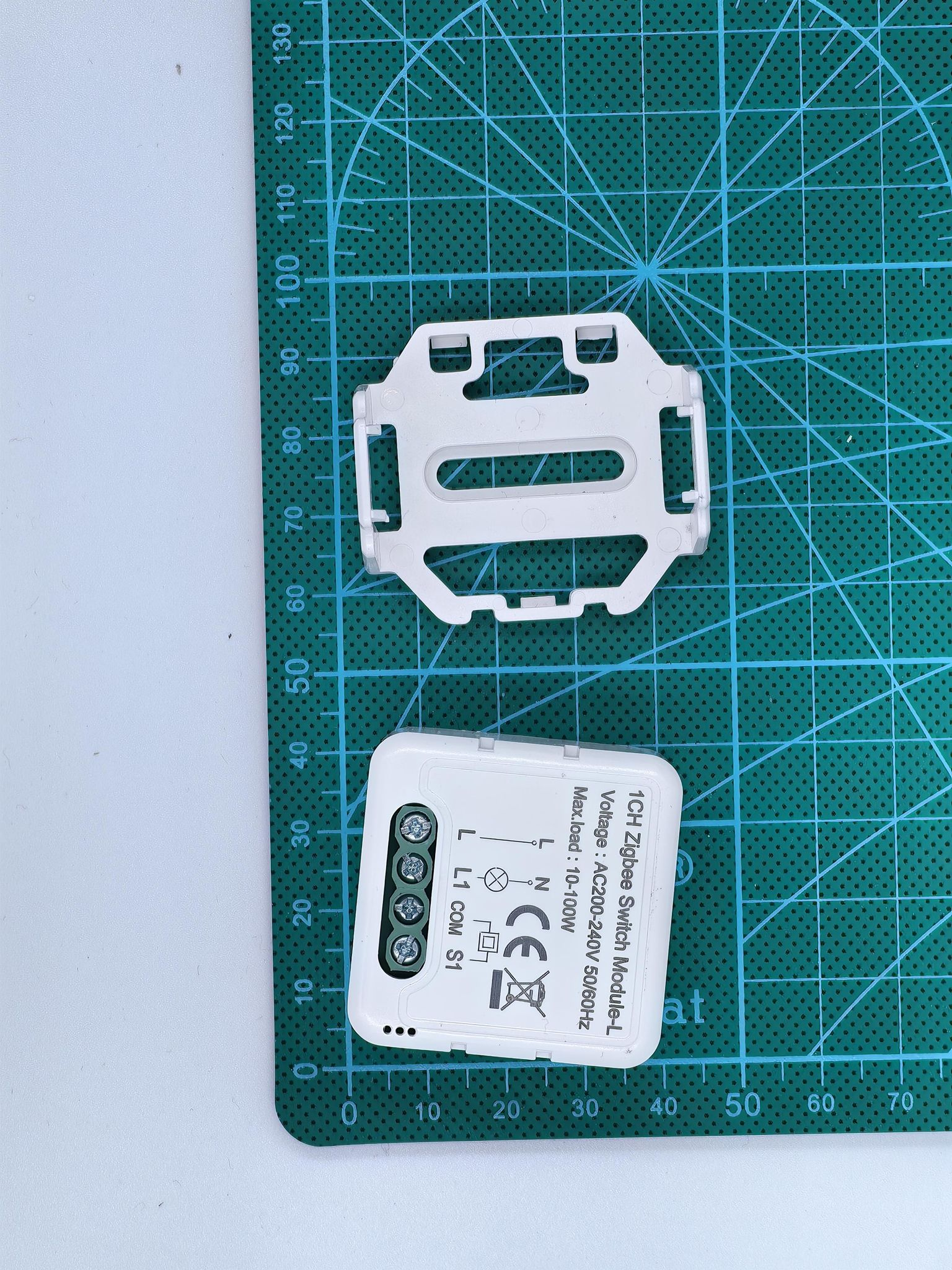

Дополнительные фото устройстваКрепеж

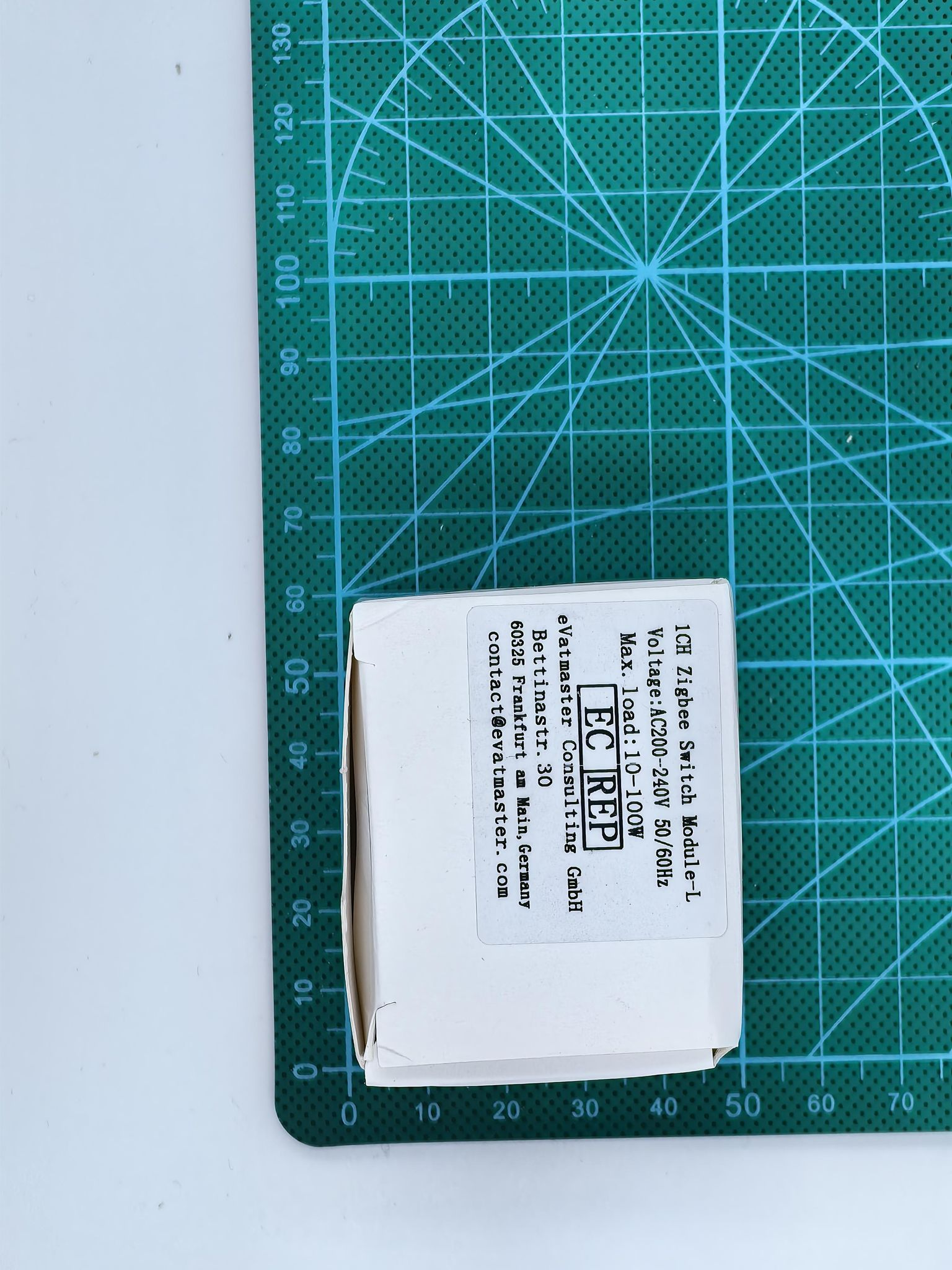

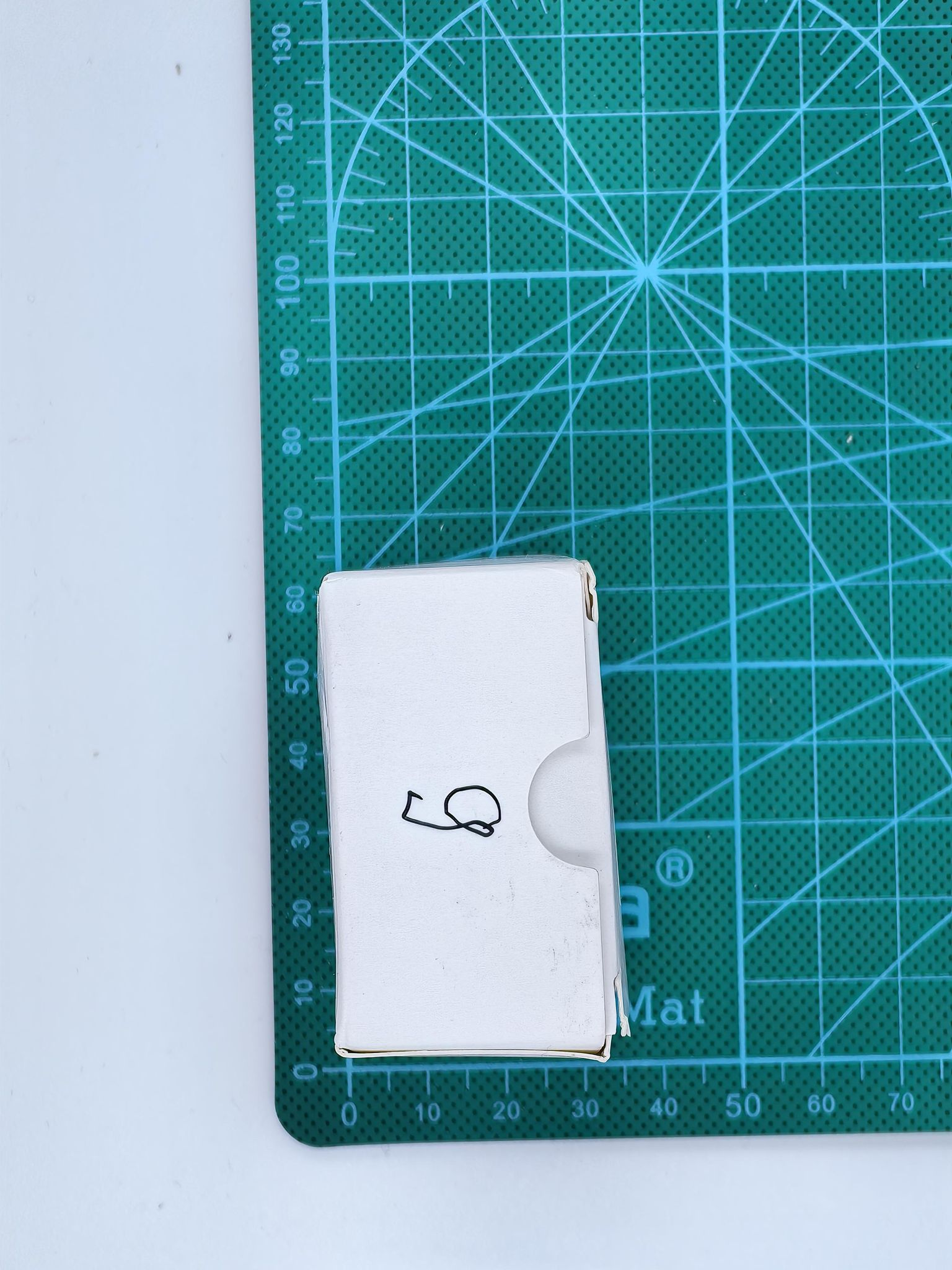

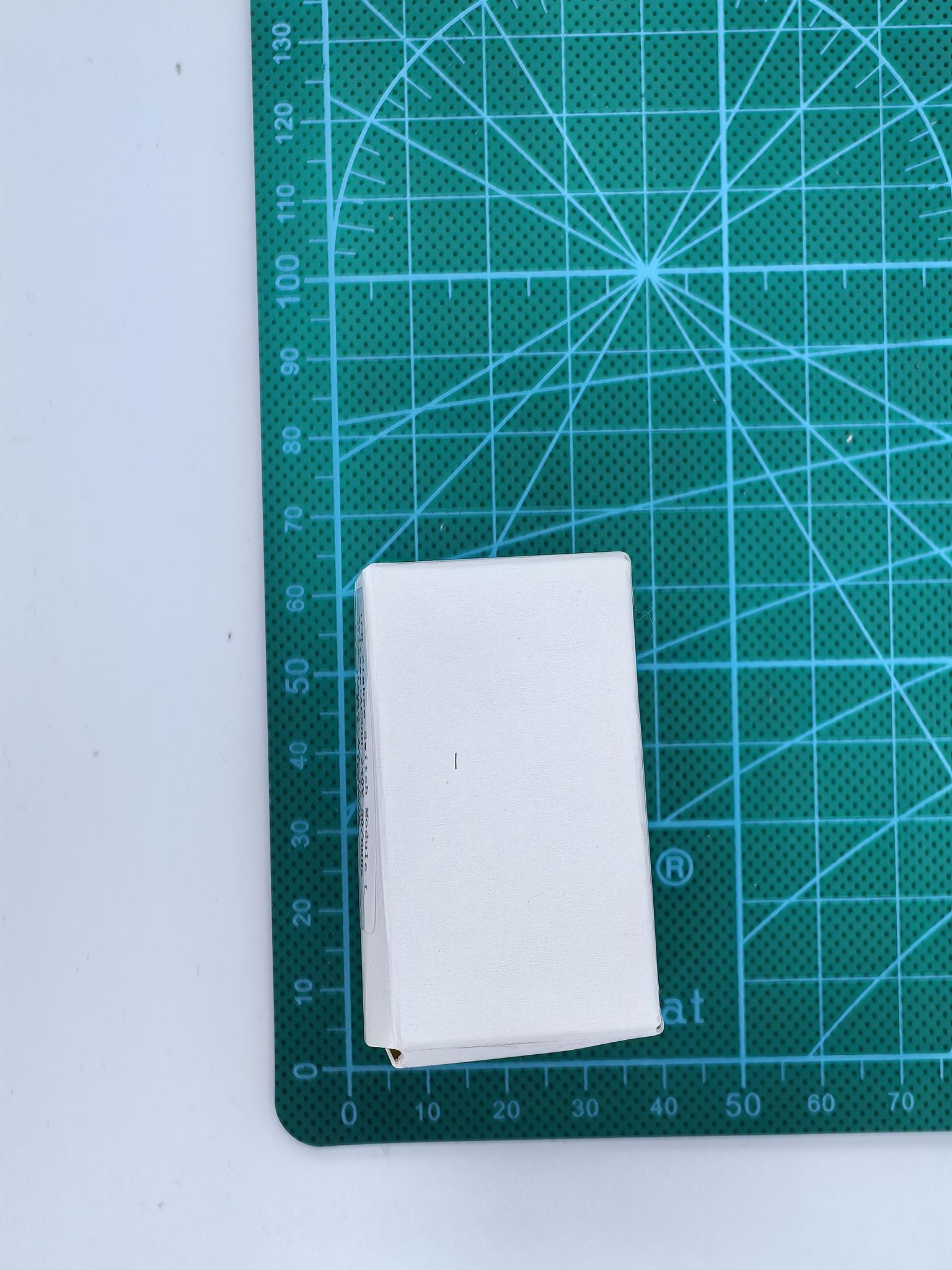

Дополнительные фото устройстваКоробка

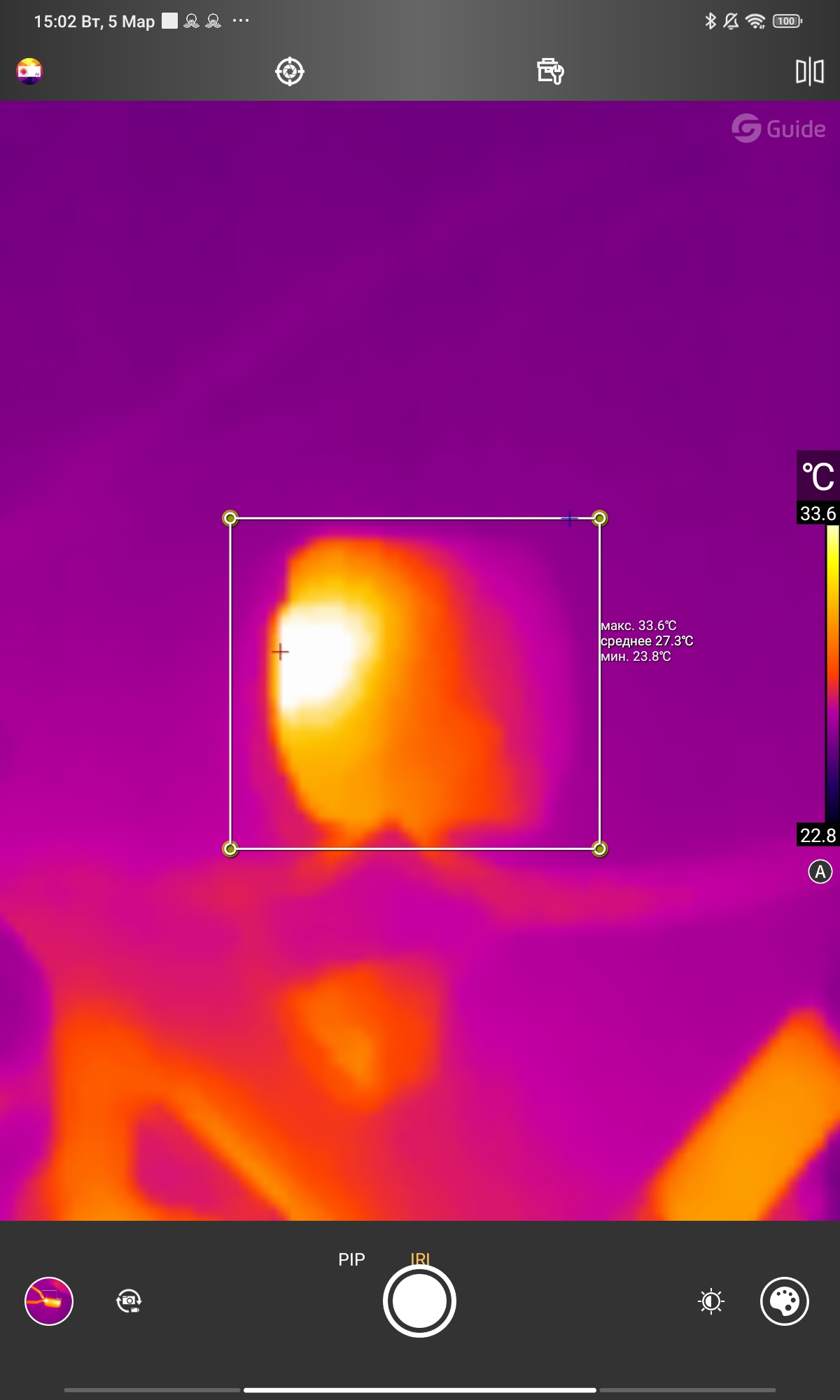

Дополнительные фото устройстваТепловизор

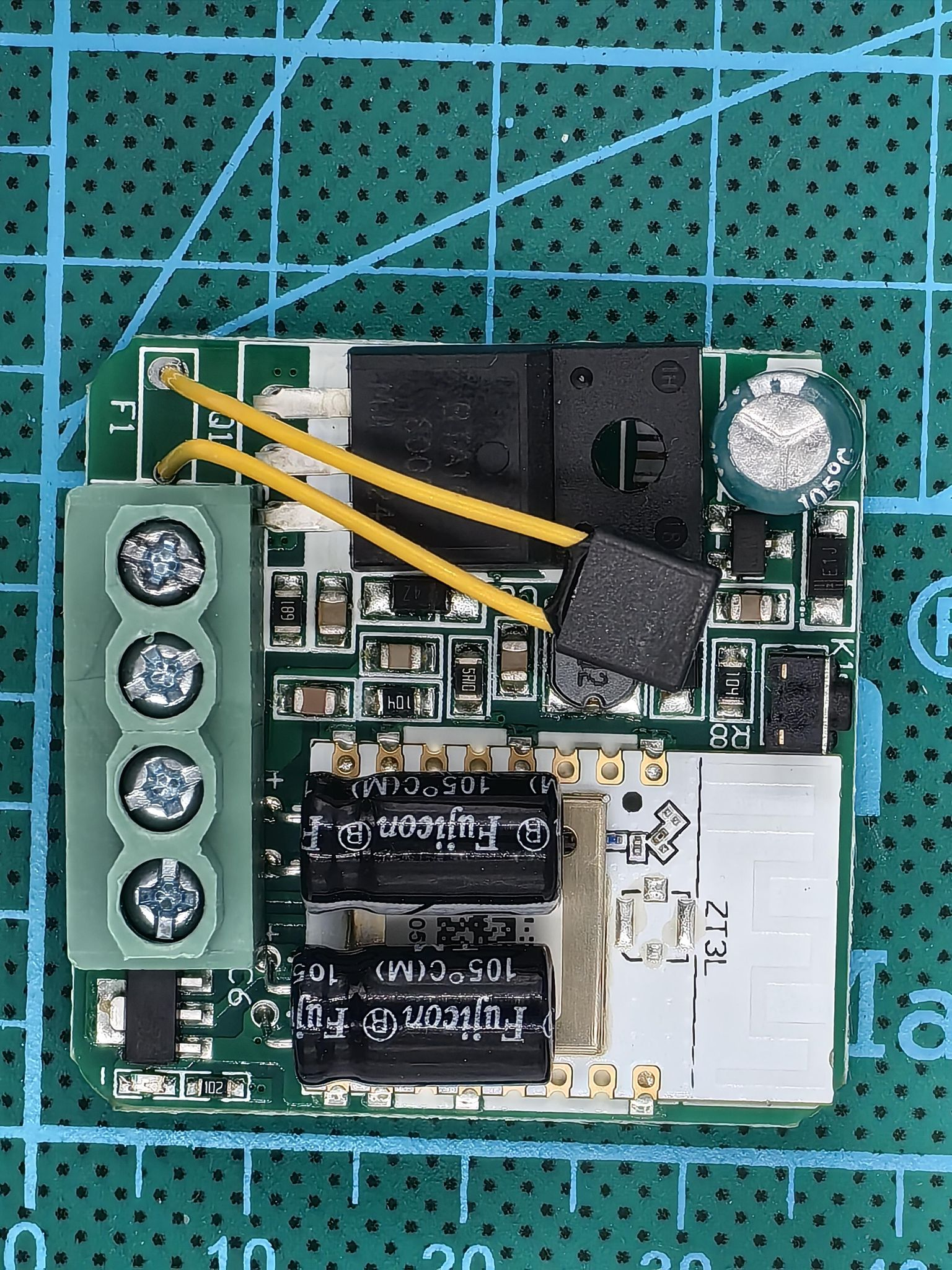

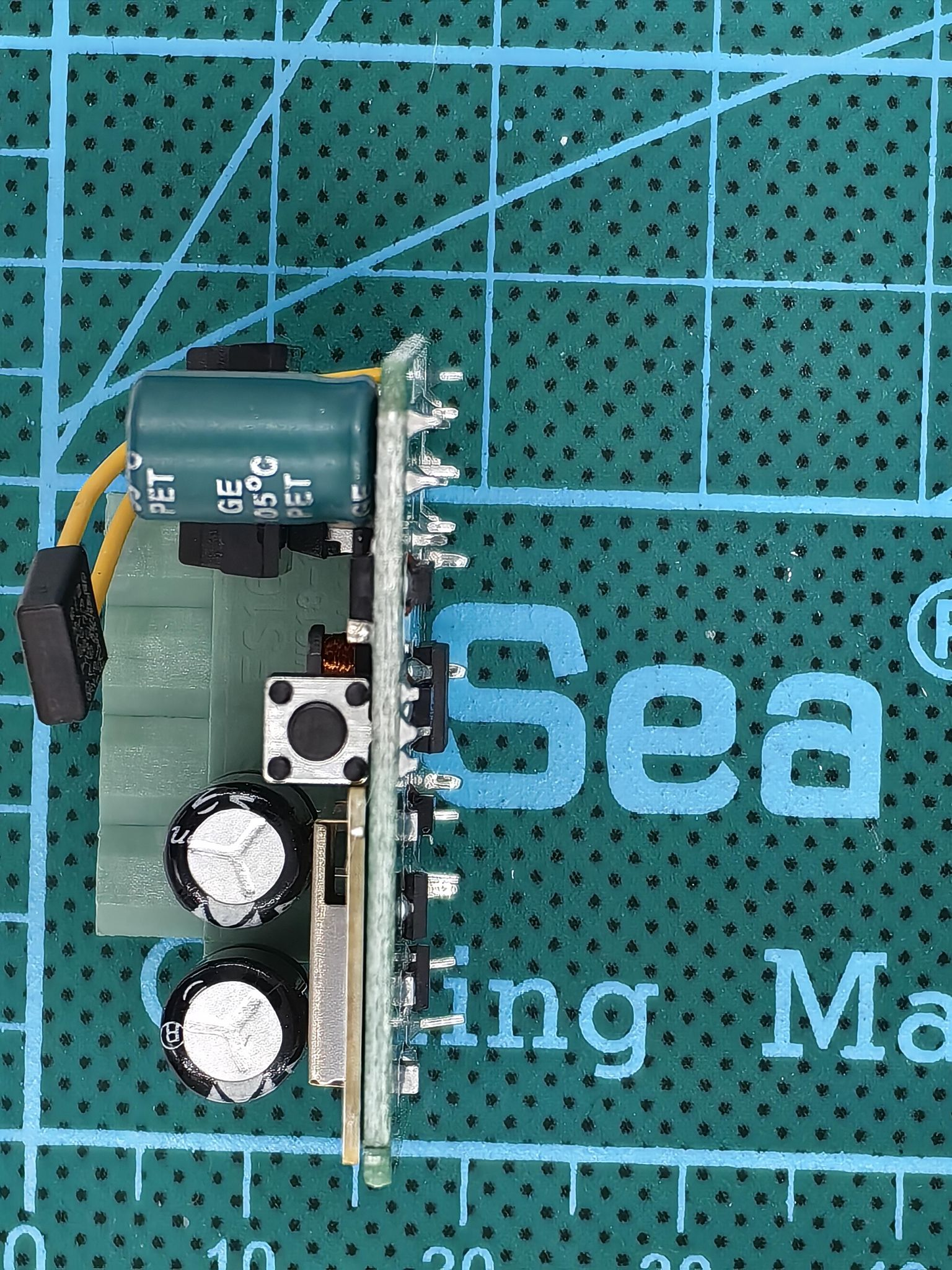

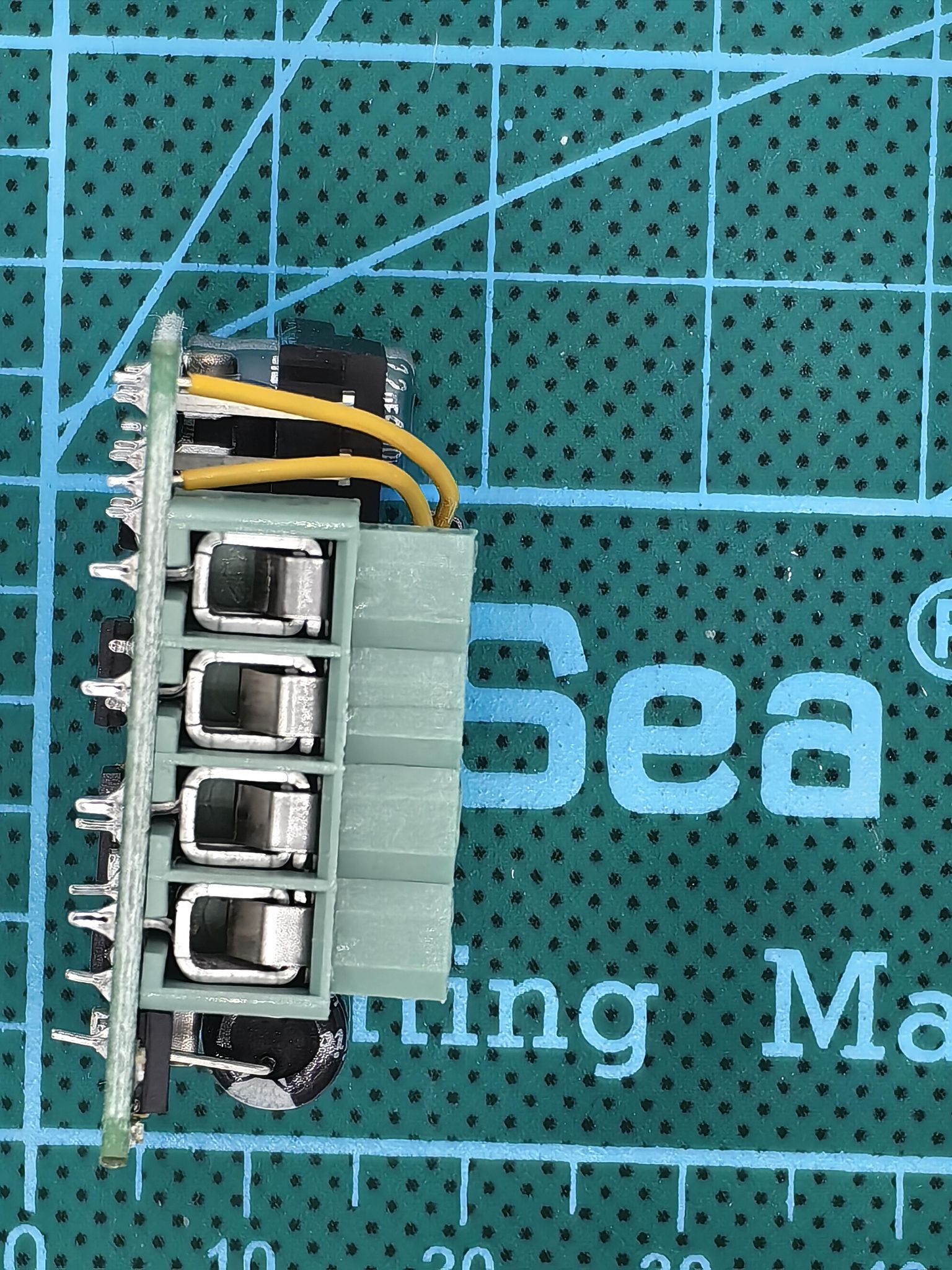

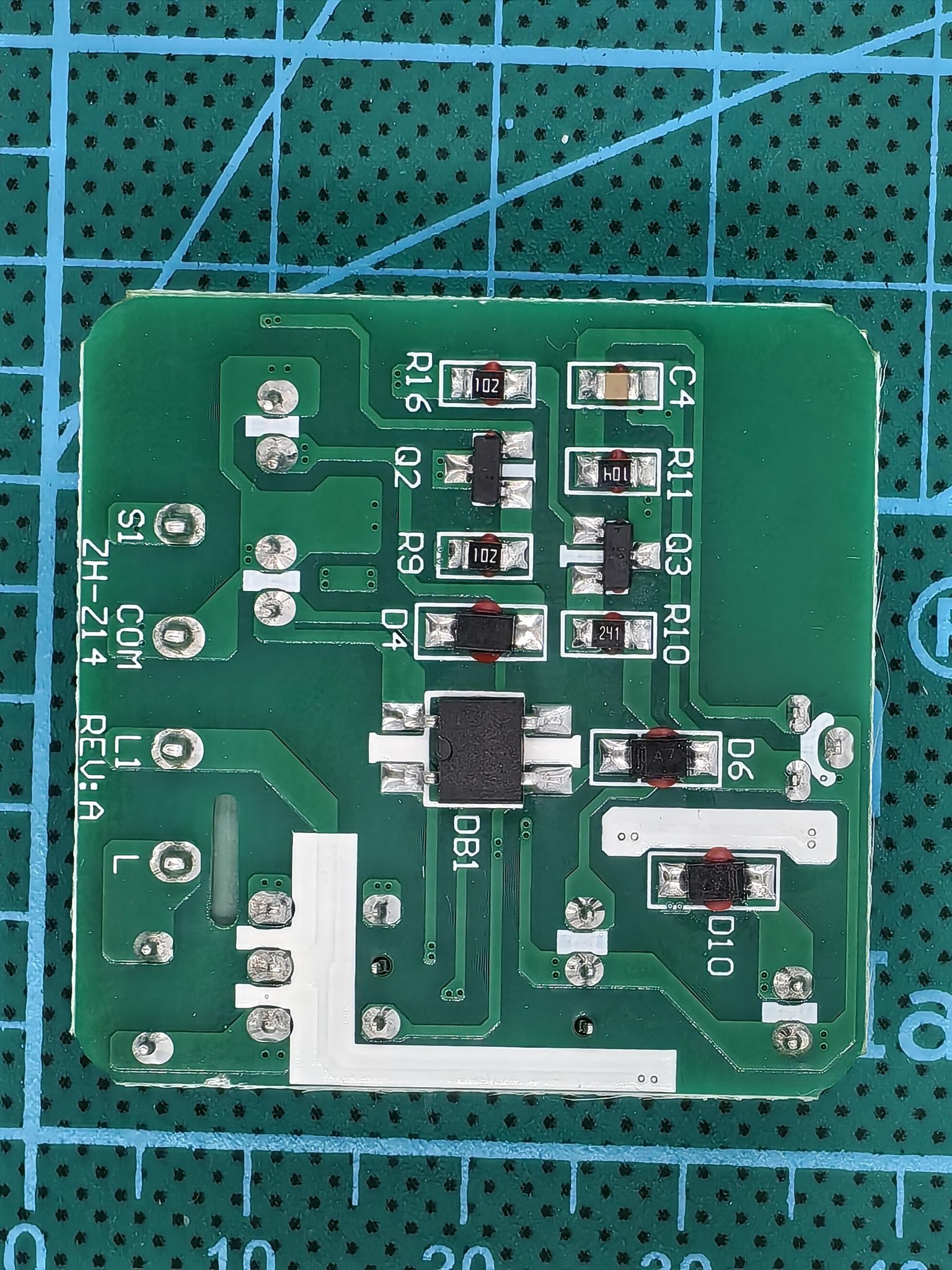

Дополнительные фото устройстваВнутренности устройства

1. Визуальное тестирование

Оценки приводятся по шкале от 1 до 10:

Шаг	Описание действия / процедуры	Оценка	Комментарии
1.1	Комплектация изделия на соответствие заявленному комплекту поставки.	10
1.2	Общий вид изделия, качество сборки, качество материалов	9	Качество пластика — среднее
1.3	Соответствие размеров устройства паспортным данным	8	Реальные размеры: 38,938,918,2 мм с крепежом: 43,538,922,4 мм
1.4	Геометрия устройства (ровность граней, ребер и т.д)	10	Все сделано аккуратно, нет зазоров
1.5	Соответствие и количество заявленных интерфейсов паспортным значениям	10
1.6	Корректность и качество работы переключающих механизмов	10
1.7	Качество изготовления и монтажа электронных компонентов	10
1.8	Шум при работе	10	Переключается бесшумно (вообще нет звуков)

2. Функциональное тестирование

Шаг

Описание действия / процедуры

Оценка

Комментарии

2.1

Простота первоначальной настройки устройства

10

2.2

Работа в сценариях через хаб

9

2.3

Работу через голосовые помощники

9

2.4

Влияние на другие устройства в сети

-

2.5

Скорость реакции на команды из мобильного приложения

10

2.6

Скорость реакции на команды от другого устройства

10

2.7

Стабильность подключения устройства к сети

10

2.8

Корректность работы световой индикации

10

2.9

Удобство и функциональность базового ПО контроллеров

10

Можно выбрать тип выключателя, поведение при обесточивании и настроить таймер.

2.10

Удобство и функциональность стороннего ПО контроллеров

8

Нельзя выбрать тип выключателя

2.11

Соответствие функционалов родного приложения и Sprut'a

8

Нельзя выбрать тип выключателя

2.12

Время восстановления работоспособности после восстановления питания

10

1-2 секунды

2.13

Время реагирования на команды

Оценка	Время отклика в миллисекундах
10	меньше 150
9	150-210
8	210-270
7	270-330
6	330-390
5	390-450
4	450-510
3	510-570
2	570-630
1	630-700
0	больше 700

5

450 мс LAN
270 мс Выключатель
580 мс WEB

3. Нагрузочное тестирование

Шаг	Описание действия / процедуры	Оценка	Комментарии
3.1	Работа при указанных в документации значениях максимальной нагрузки	10	Total 120W
3.2	Стабильность работы устройства в условиях загруженной сети	-
3.3	Стабильность работы устройства в условиях выполнения многократных однотипных команд	10	Не сбивается темп, все работает, как изначально, быстро и без перебоев
3.4	Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз	10	75W (макс температура 27.1) работает стабильно
3.5	Стресс-тест (период 2с) с почти номинальной нагрузкой — 100 раз	10	95W (макс темп 29.3) работало стабильно
3.6	Стресс-тест (период 2с) с нагрузкой выше номинальной — 100 раз	10	120W (макс темп 30) работает стабильно
3.7	Стресс-тест с долгосрочной работой (1 час)	10	120W (макс темп 41) работает стабильно
3.8	Тест на выносливость (период 1 с) — 1000 раз	10	120W (макс темп 36) работает стабильно
3.9	Минимальная рабочая мощность	-

Заключение

8,2. Работает с довольно медленной скоростью, но без нареканий и без перегрева. Звуков не издает. Не рекомендуем к использованию из-за скорости работы.
