✅GIRIER ZIGBEE Реле 2 канальное в подрозетник с нулевой линией 230В 2*5А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Рейтинг устройства8,8(9), реле довольно быстрое и не греется
Краткое заключение и рекомендацииРеле быстрое и не греется. Рекомендуем к использованию.
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваGirier
Модель и линейка устройства2CH Zigbee Switch Module
Способ монтажаВ подрозетник
Установка на Din рейкуДа, с помощью комплектного кронштейна
Наличие нуляДа, обязательно
Количество каналов реле2
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED300Вт
Максимальная нагрузка на канал5А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10 ~ 40 °C
Габариты39,2*39,2*18 мм
Рабочее напряжение100 - 240В~50-60Гц
Способ локального управленияКнопки на корпусе
Подключение проводных выключателей
Подключение проводных выключателей
Тип подключаемого выключателяВыбор в интерфейсе Sprut.hub — Переключатель / Тумблер / Моментный (возвратный) выключатель
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства-
Каталог sprutsprut
Шаблон для Sprut
[[:Файл:TS0002.json|]]Скачать
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$14
Номер на складеDVLK0126
Номер коробки24
Режим сопряжения и сбросаЗажать кнопку на 7-10 секунд / нажать 5 раз на выключатель
Поведение при обесточиваниивыбирается в интерфейсе
Роль в Zigbee сетиРоутер
Информация об устройстве (SprutHub)
⚠️ В зависимости от партии разные производители и модели
| Aps Flags | 0 |
| Frequency Bands | [FREQ_2400_MHZ] |
| Server Capabilities | [] |
| Buffer Size | 108 |
| Incoming Transfer Size | 0 |
| Logical Type | Router |
| Mac Capabilities | [MAINS_POWER, RECEIVER_ON_WHEN_IDLE, FULL_FUNCTION_DEVICE] |
| Manufacturer Code | 0x1234 (4660) |
| Out Going Transfer Size | 0 |
| Stack Compliance | 22 |
⚠️ В зависимости от партии разные производители и модели

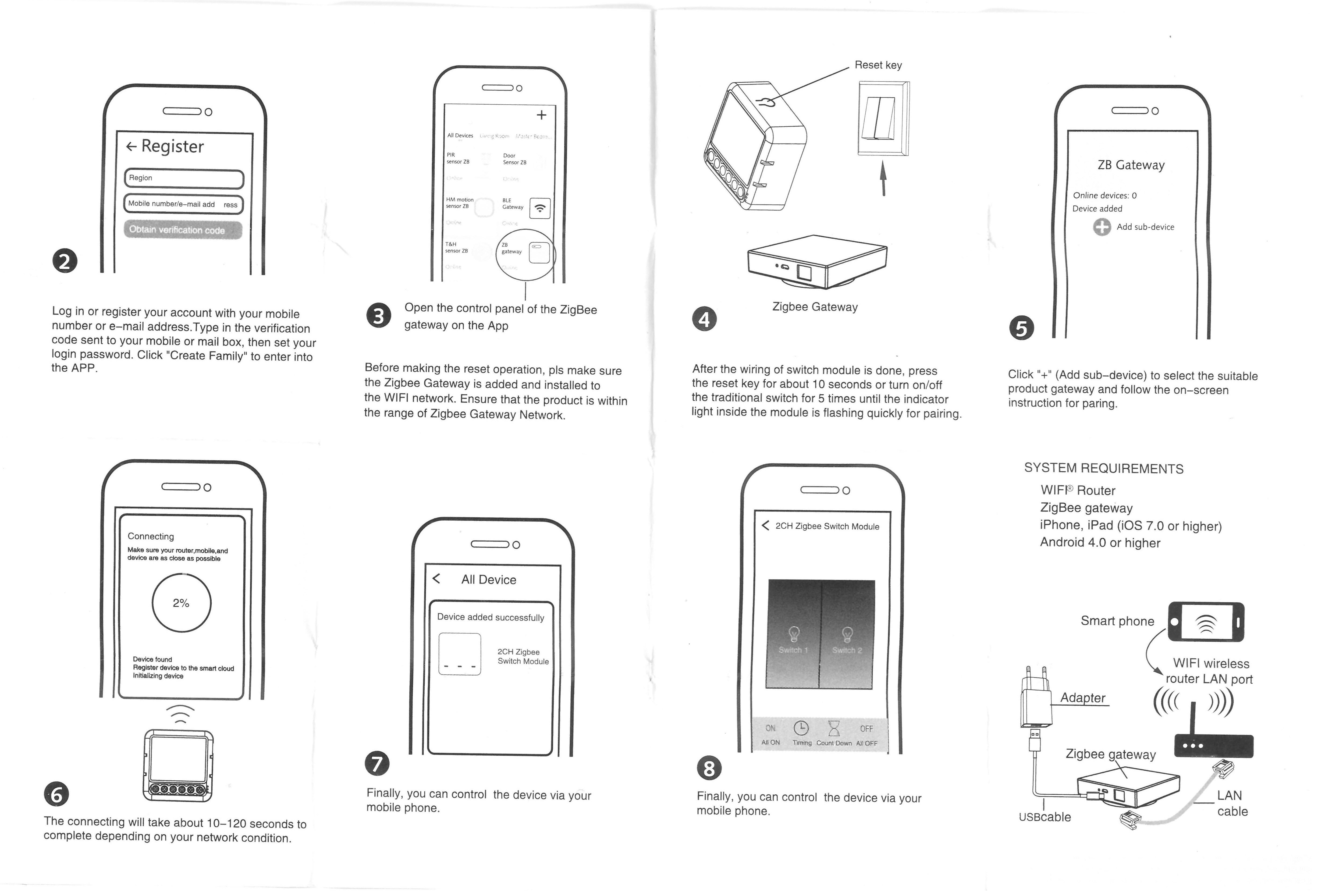

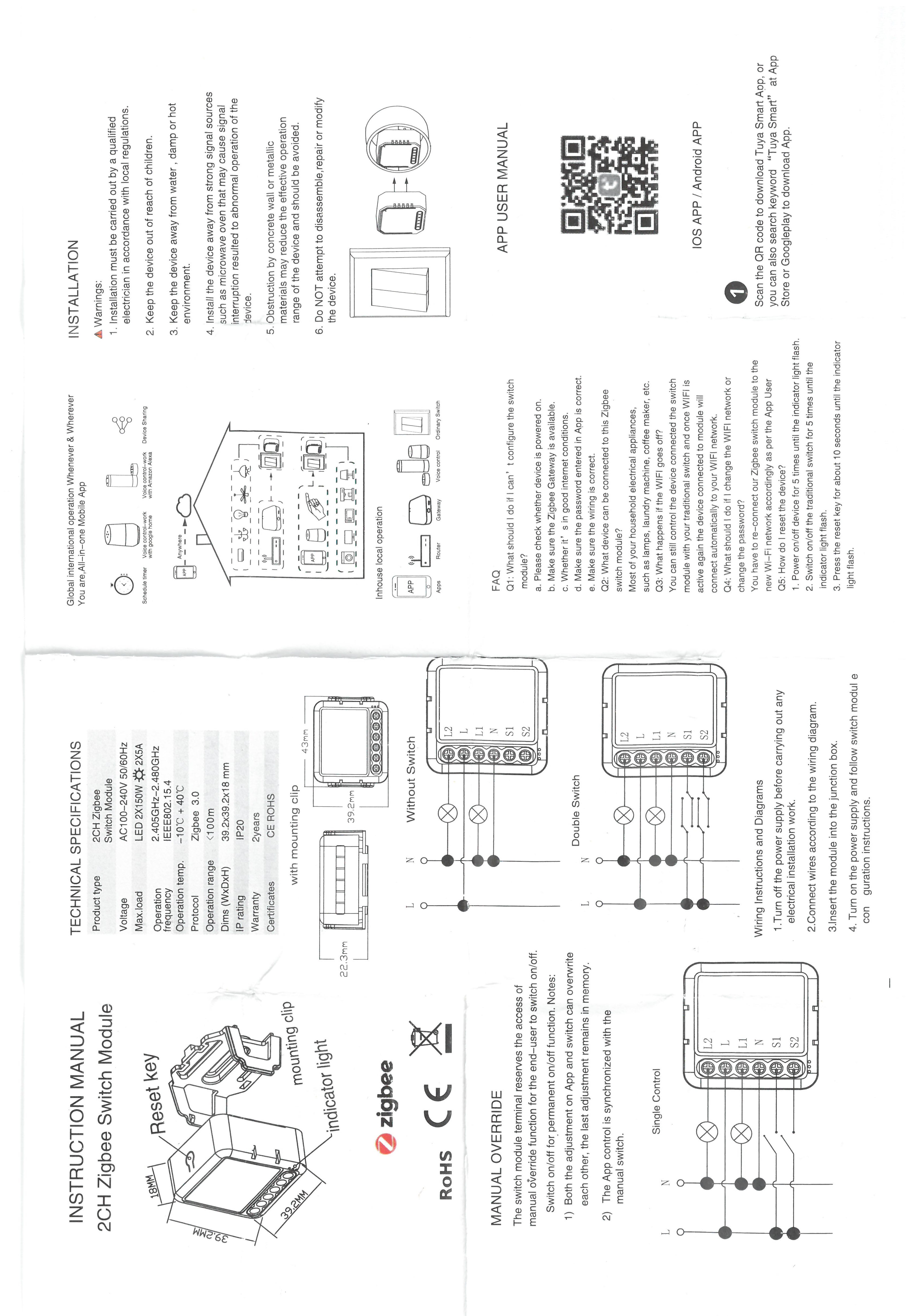

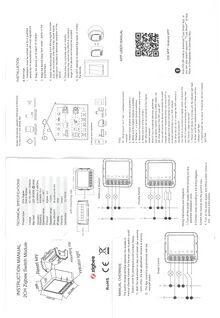

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

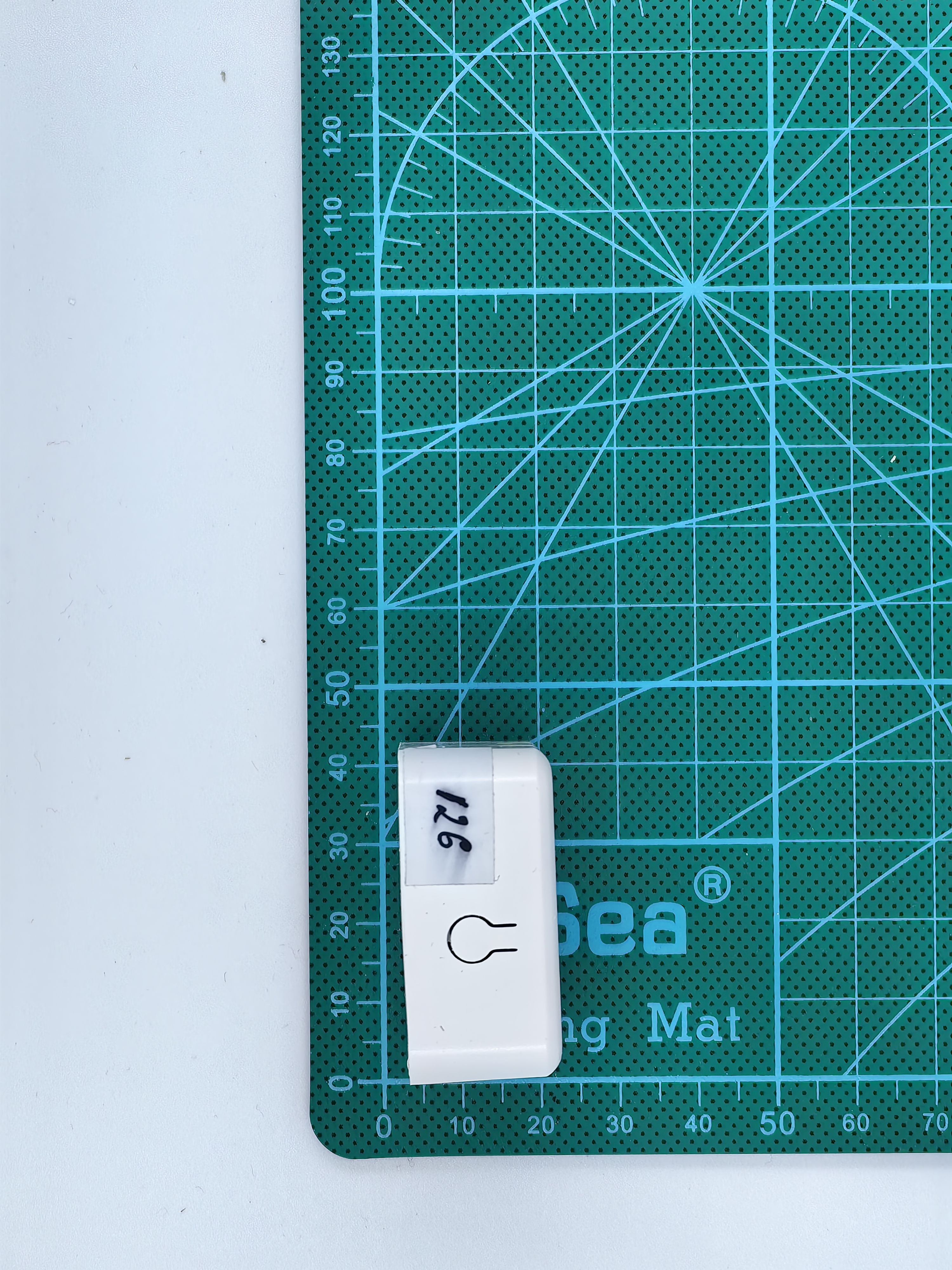

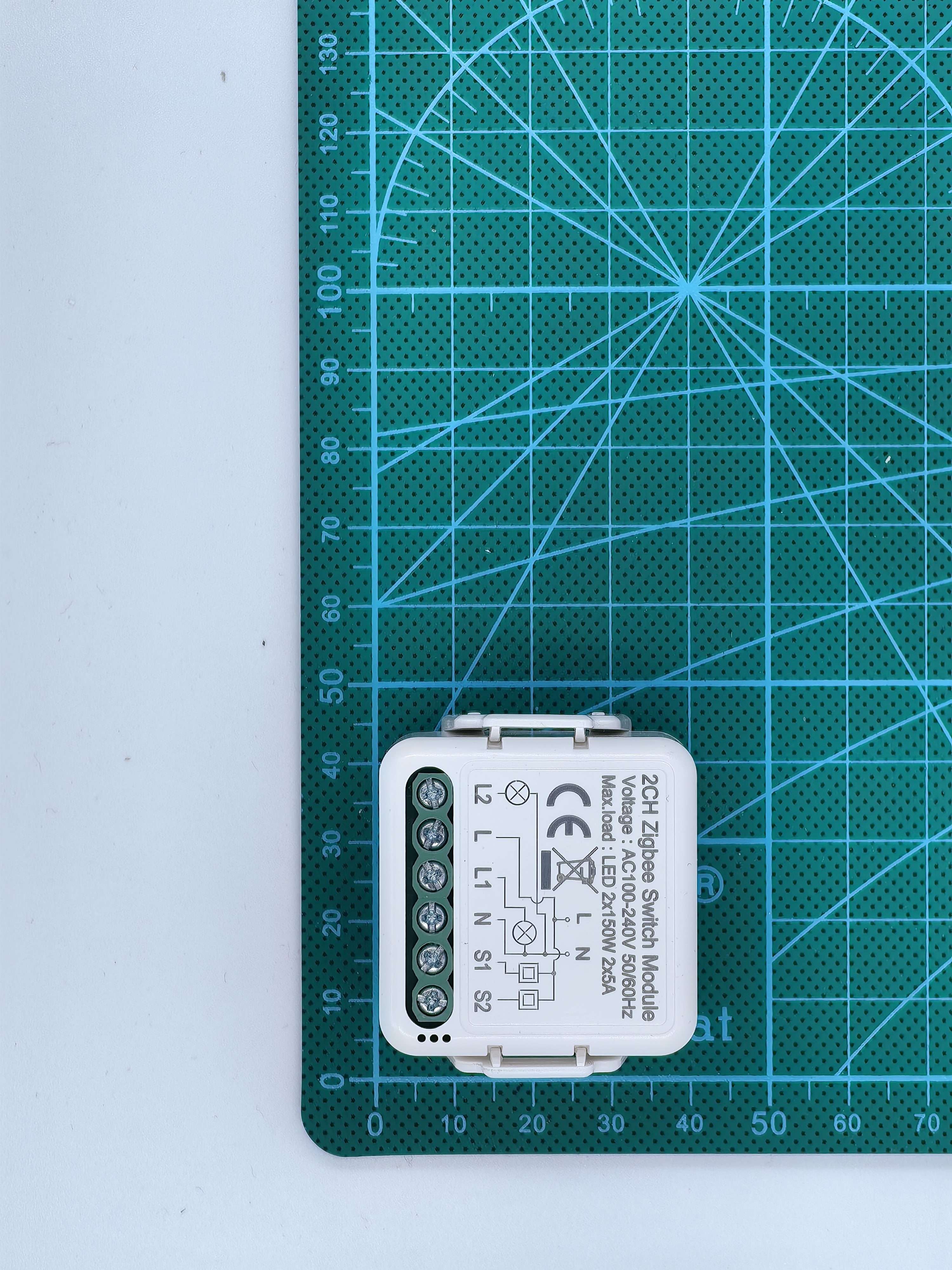

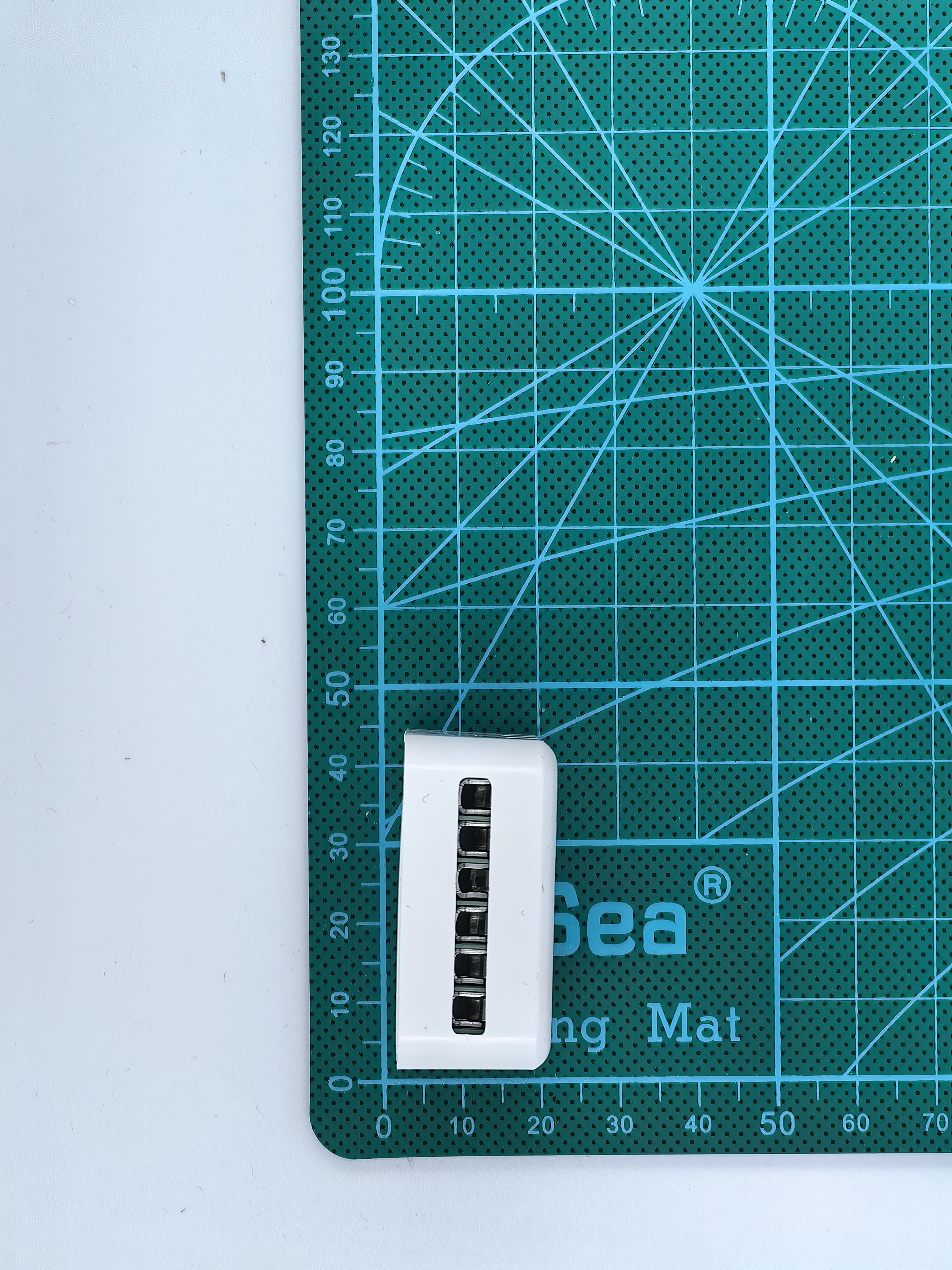

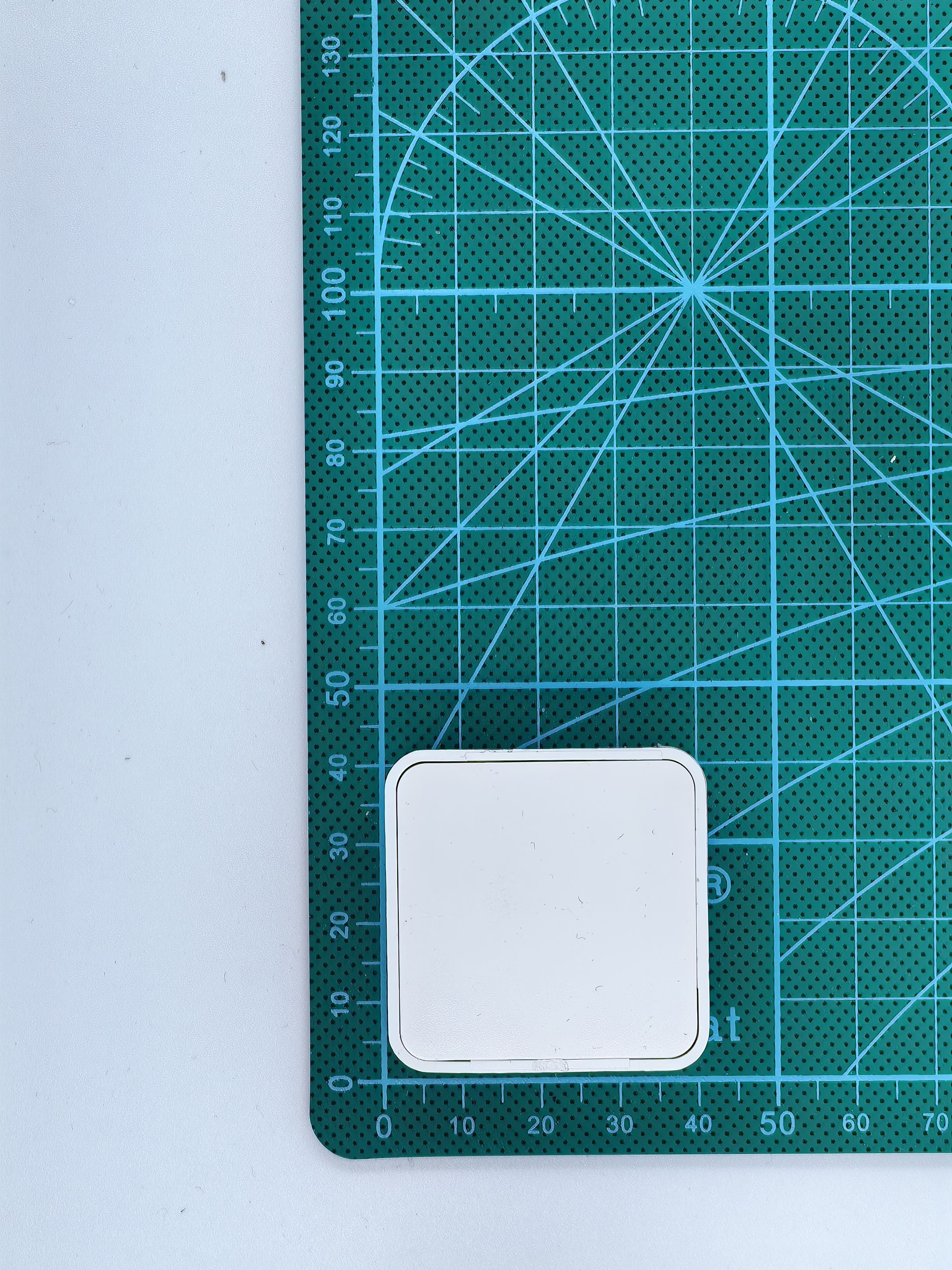

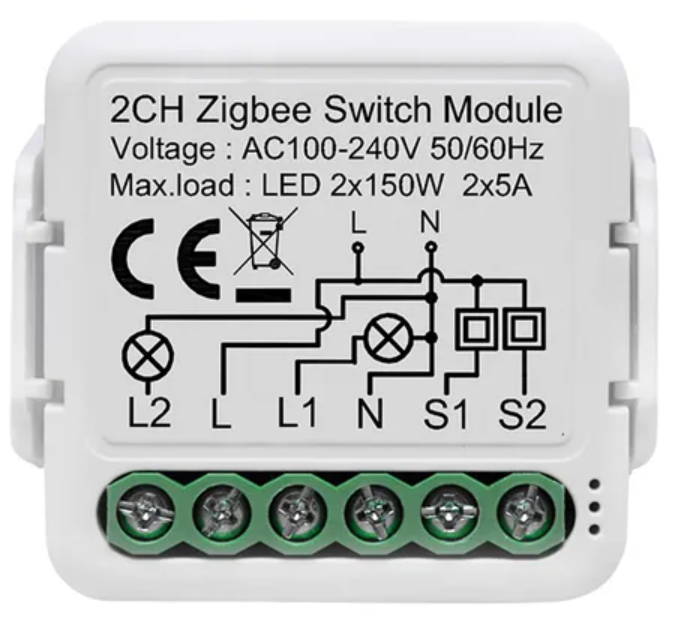

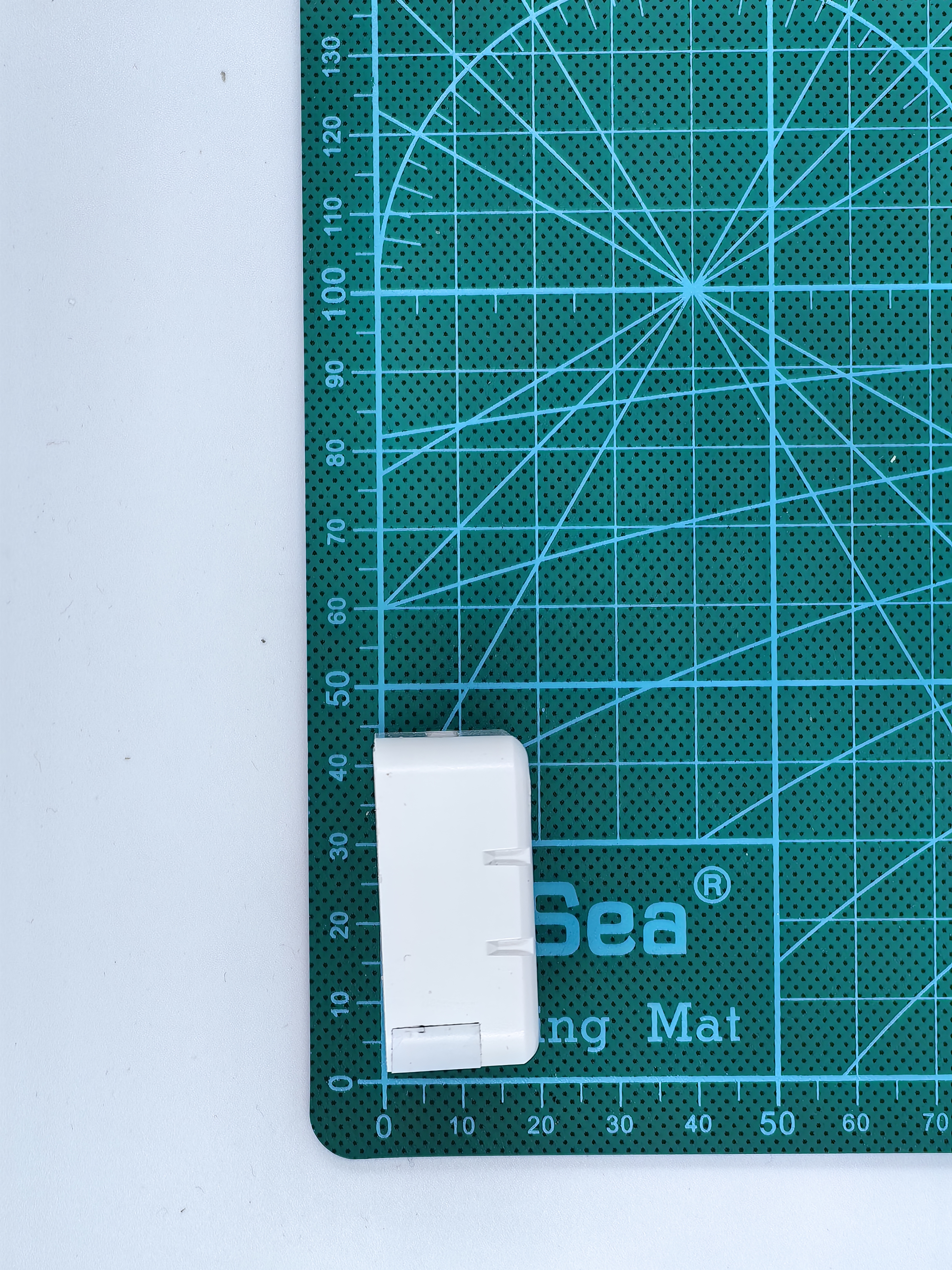

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства

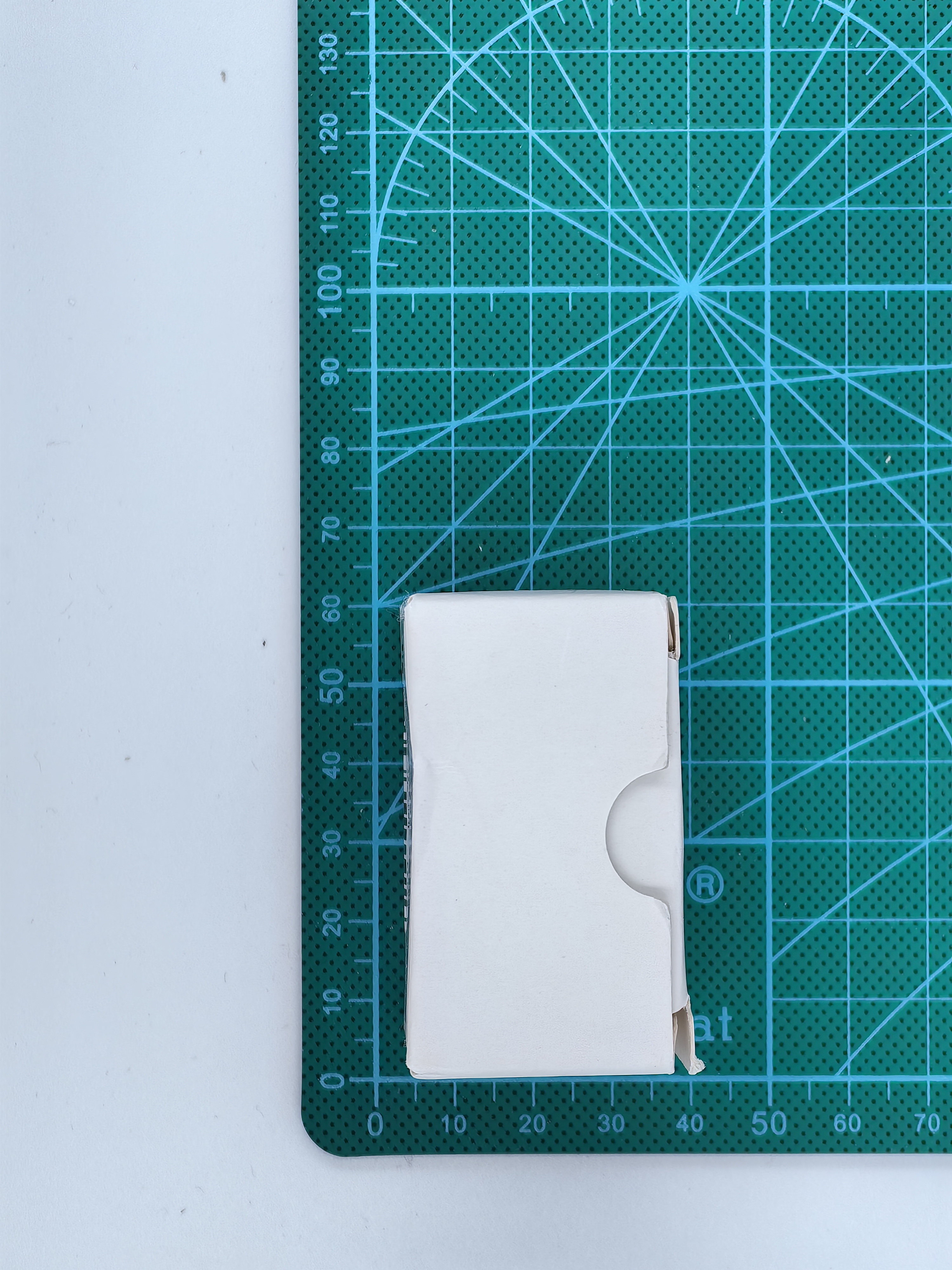

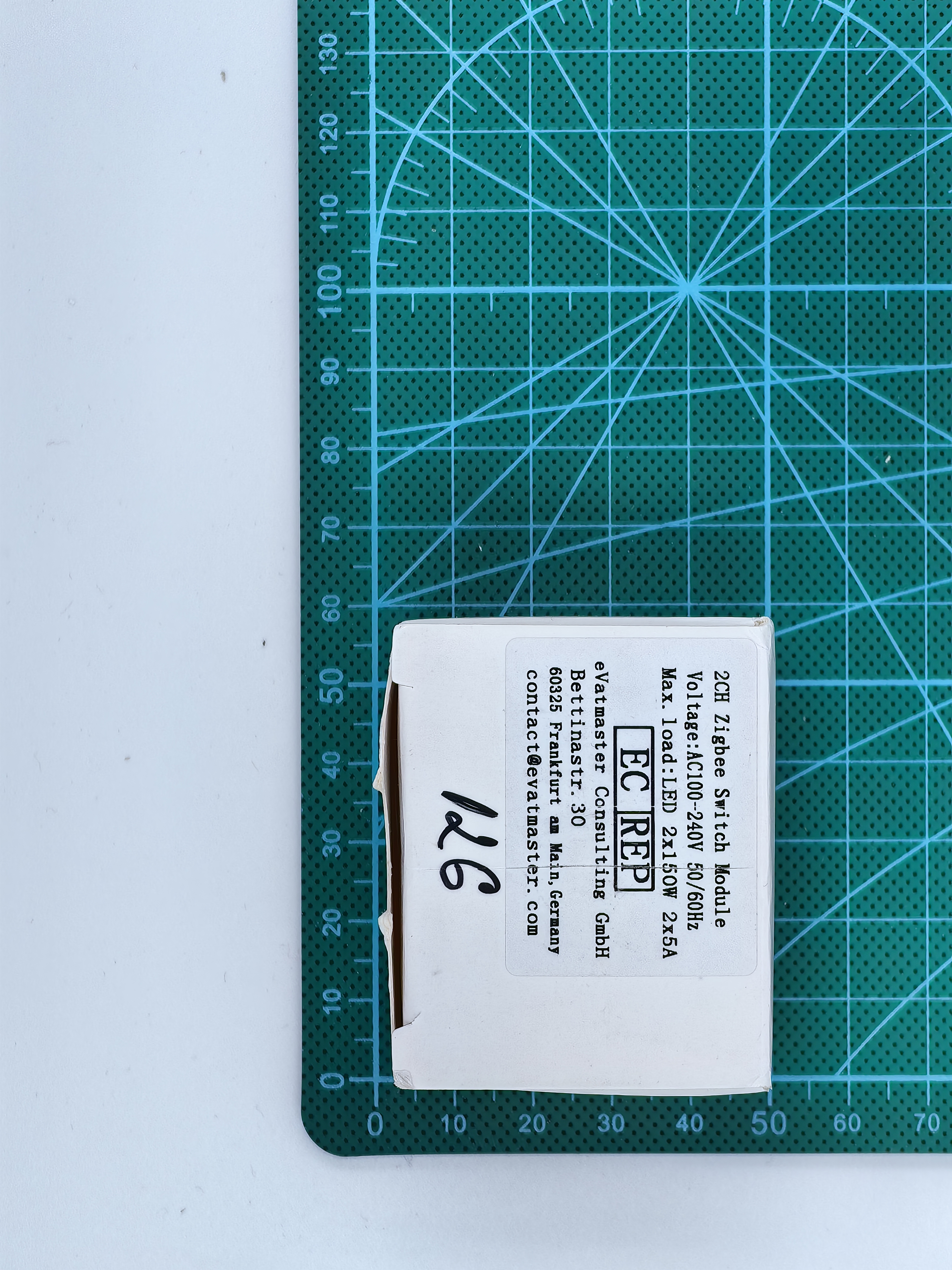

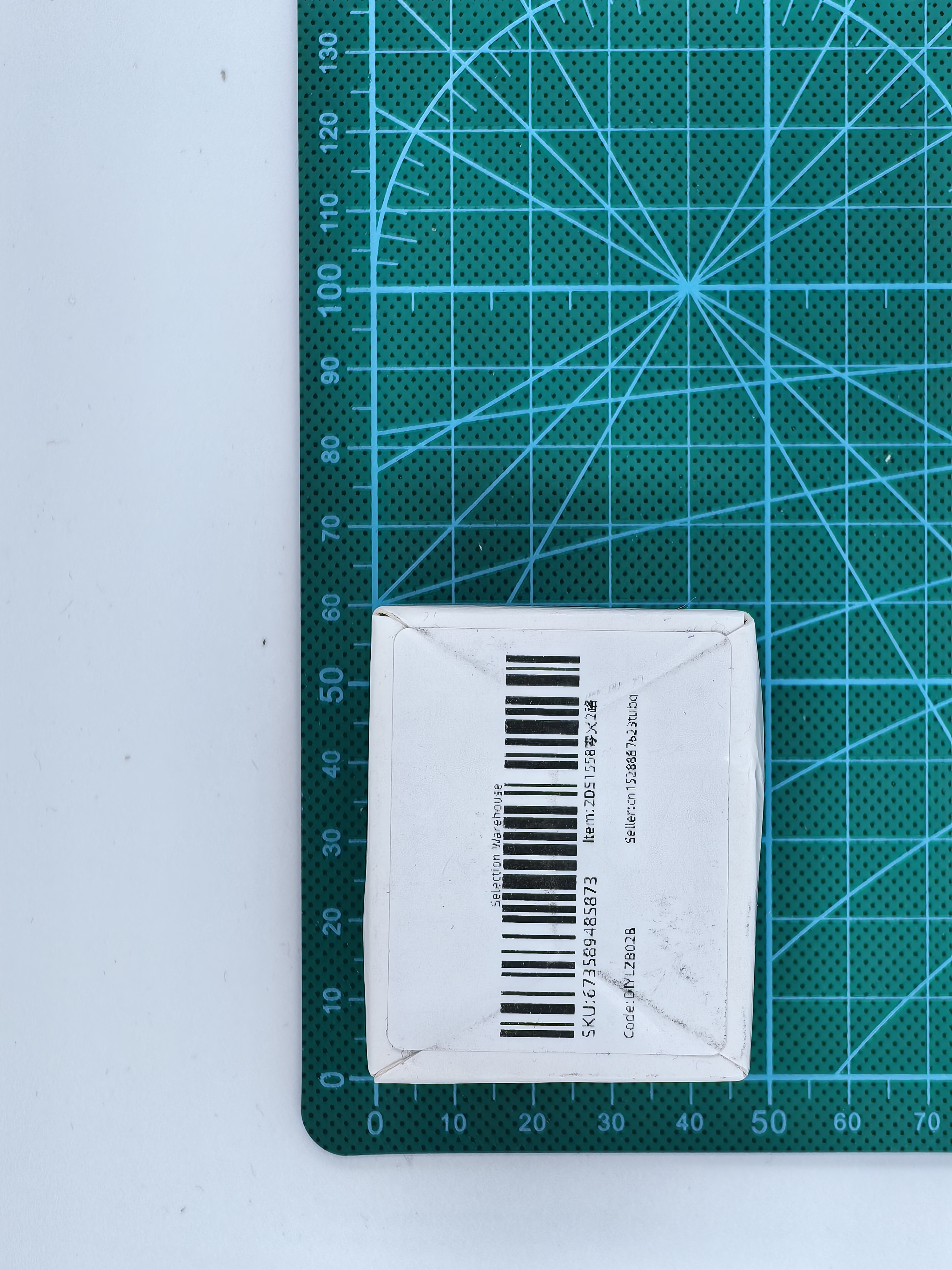

Дополнительные фото устройстваКоробка
Дополнительные фото устройстваКоробка
Дополнительные фото устройстваКоробка

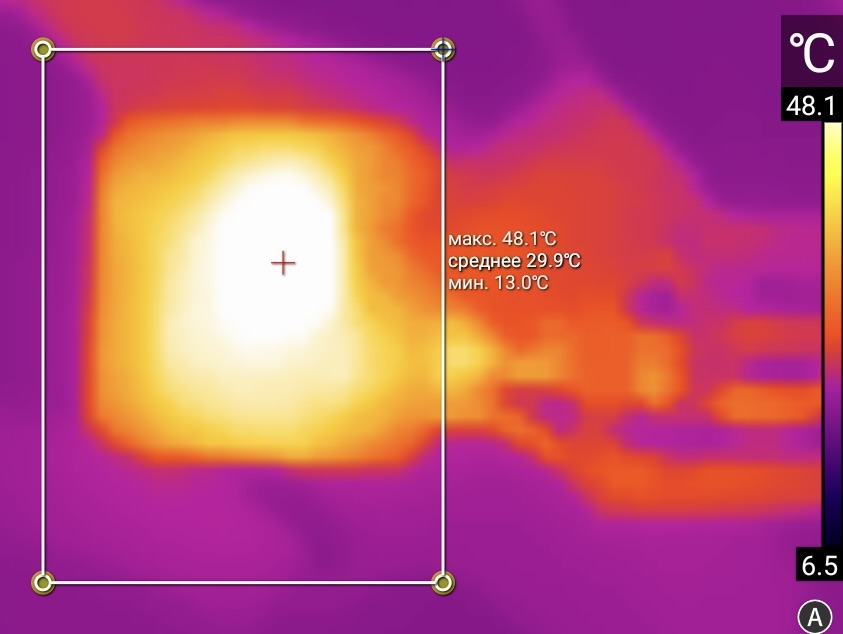

Дополнительные фото устройстваТепловизор

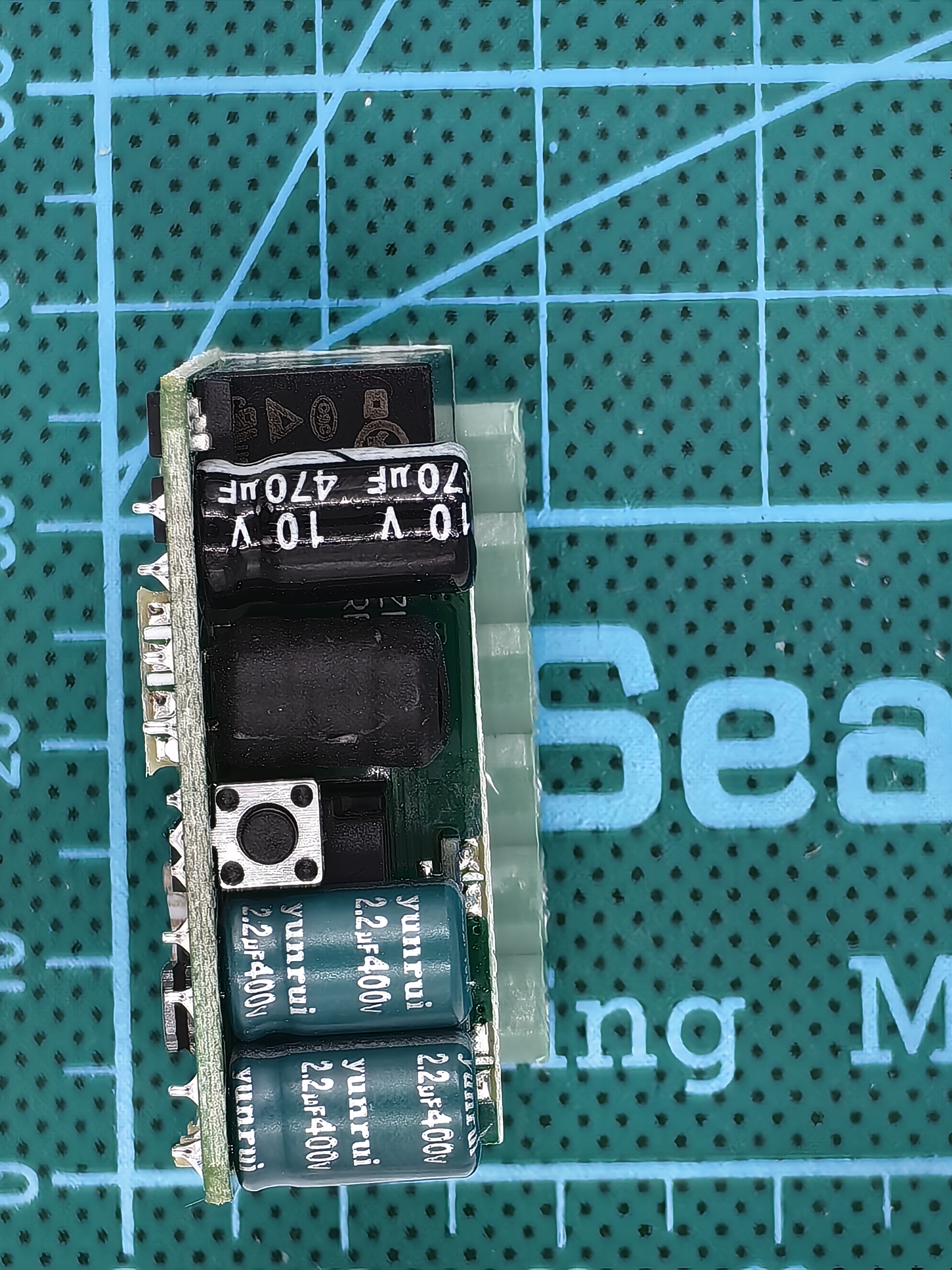

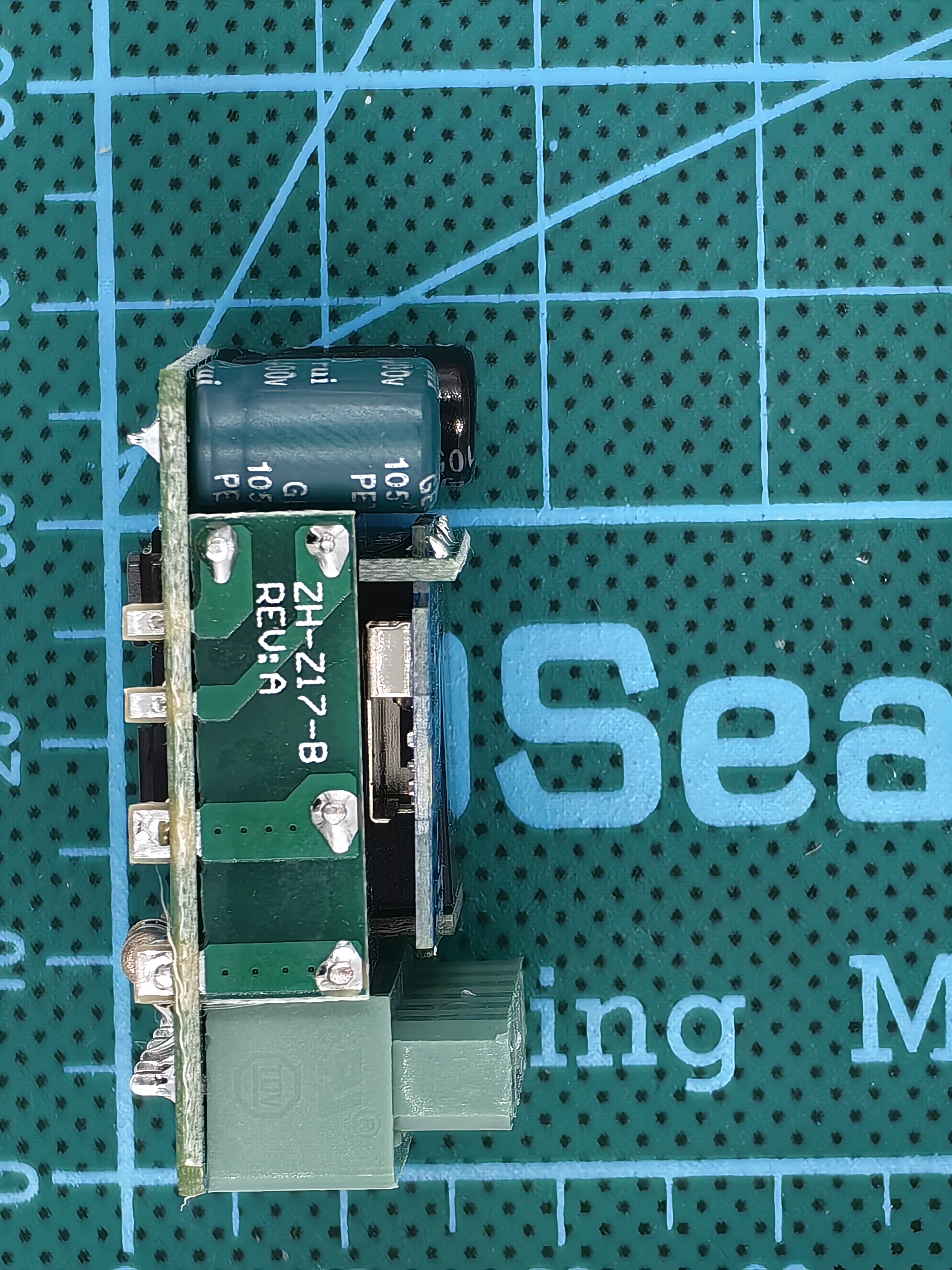

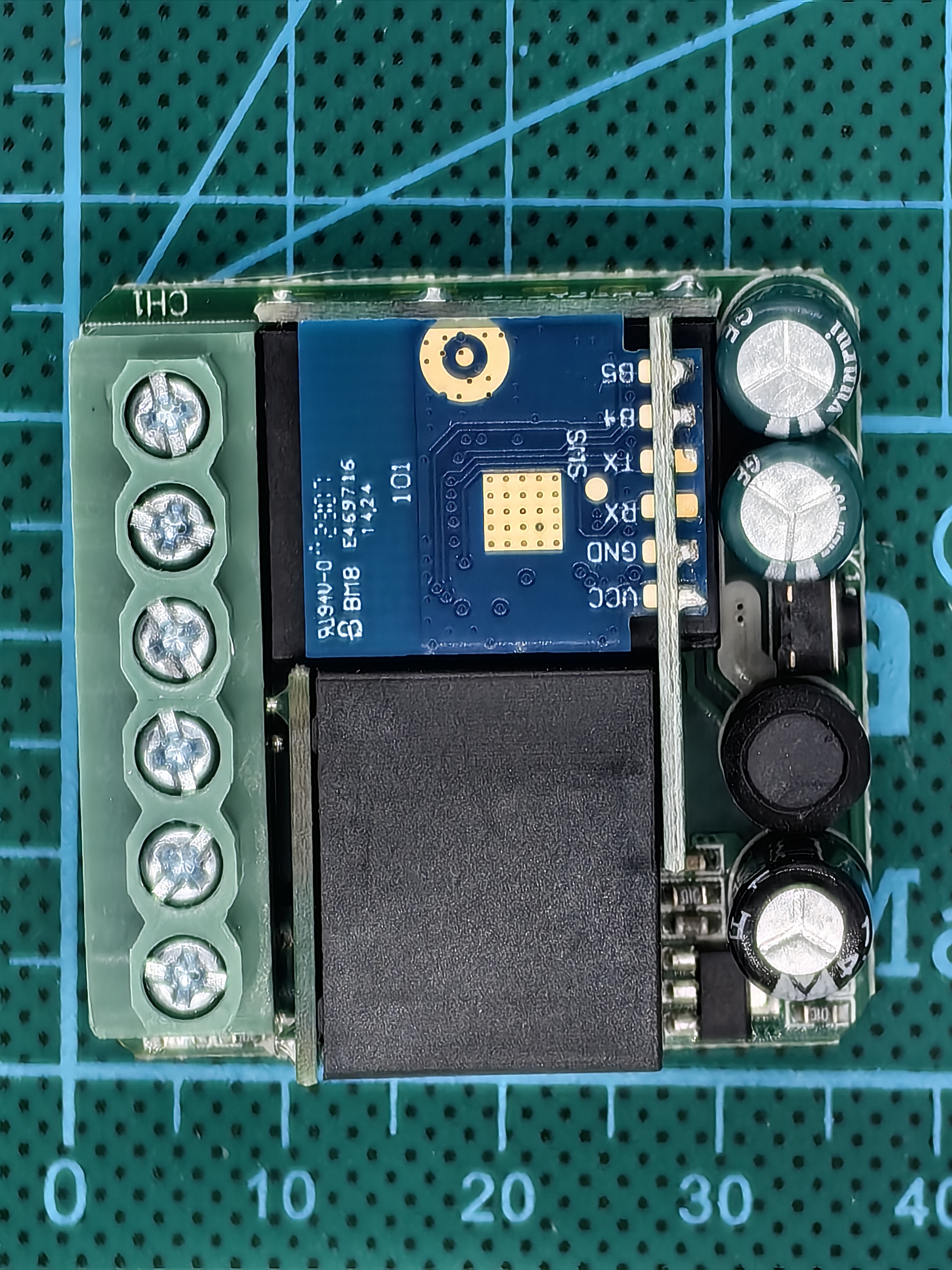

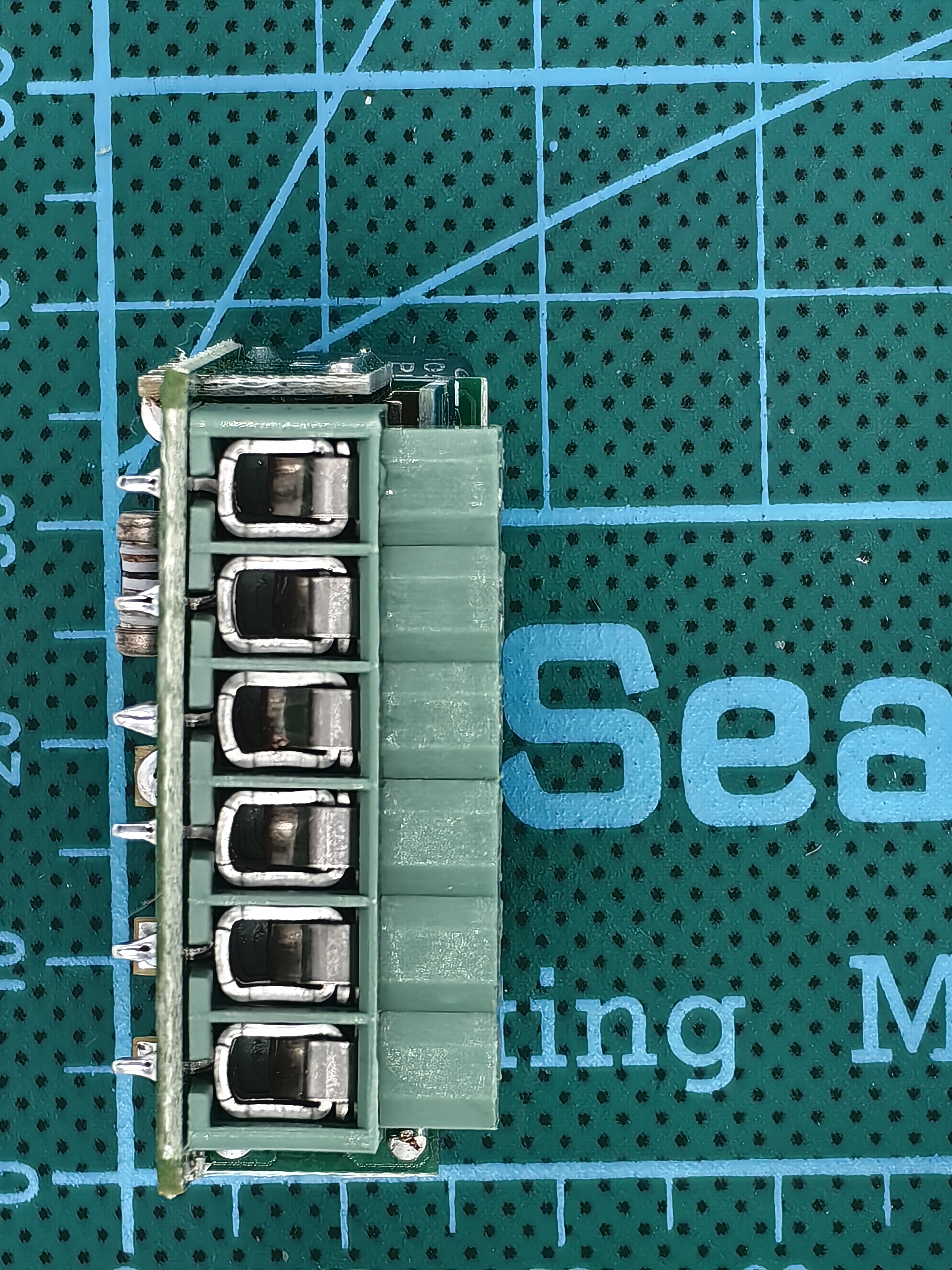

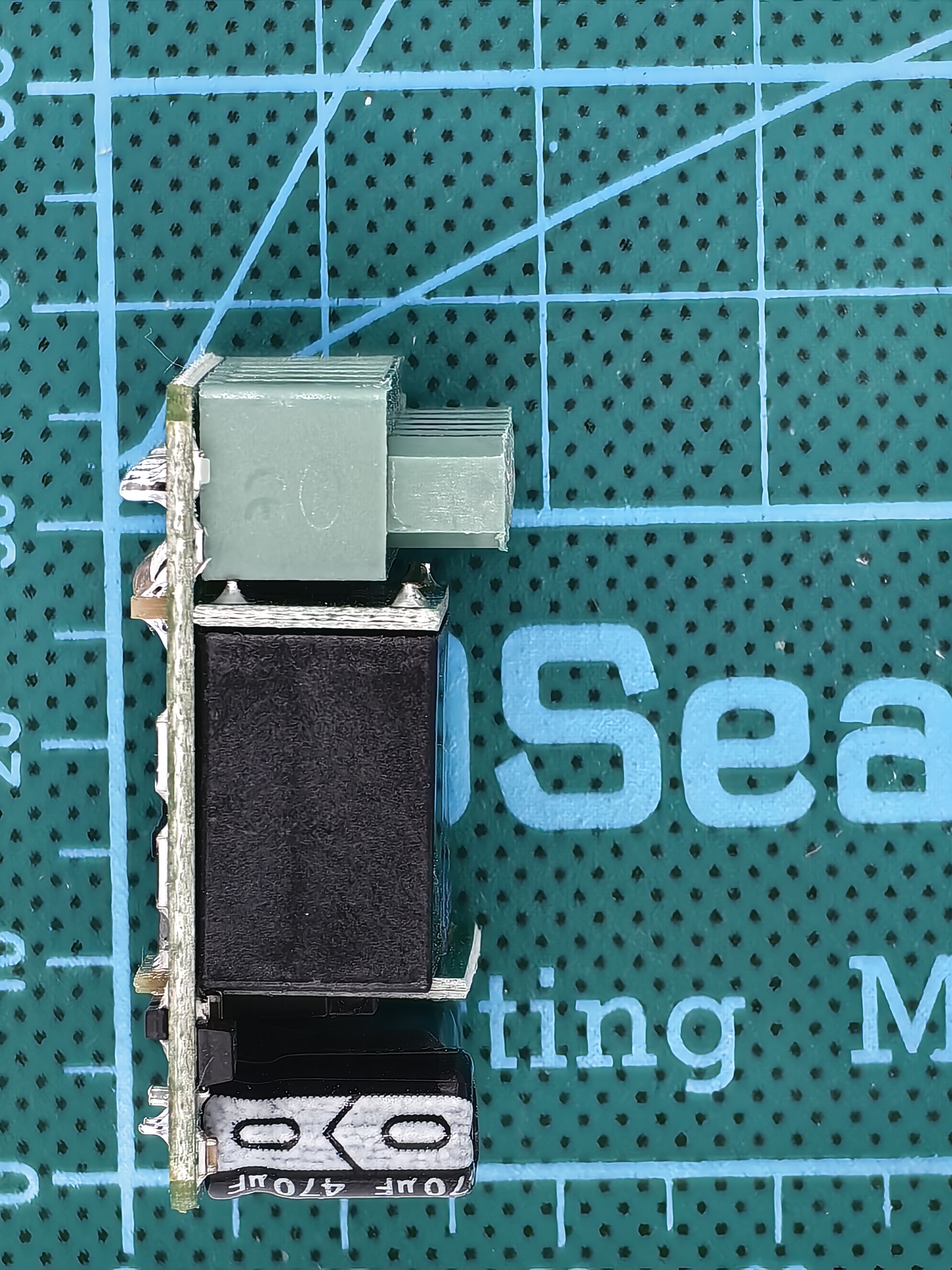

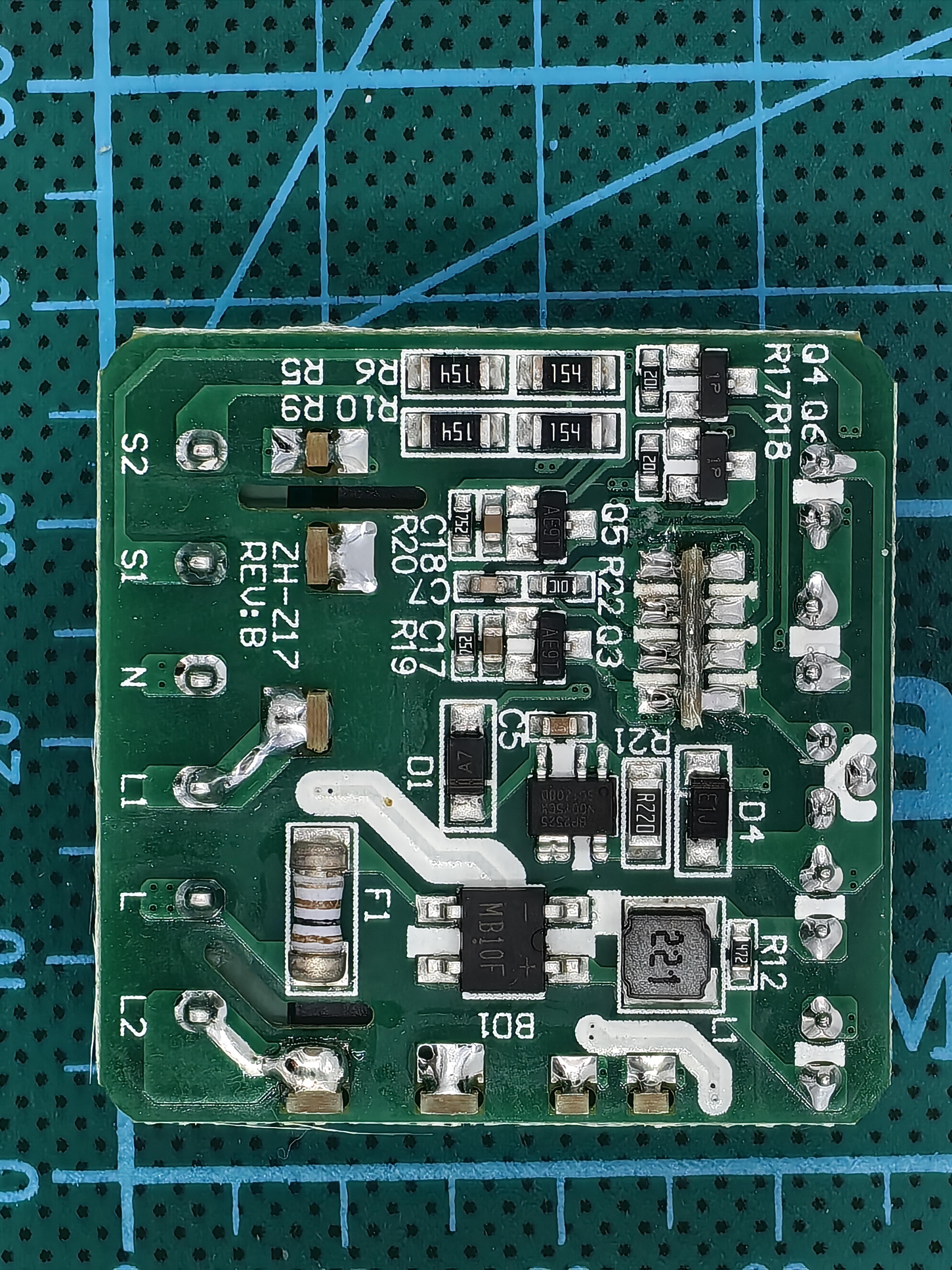

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства

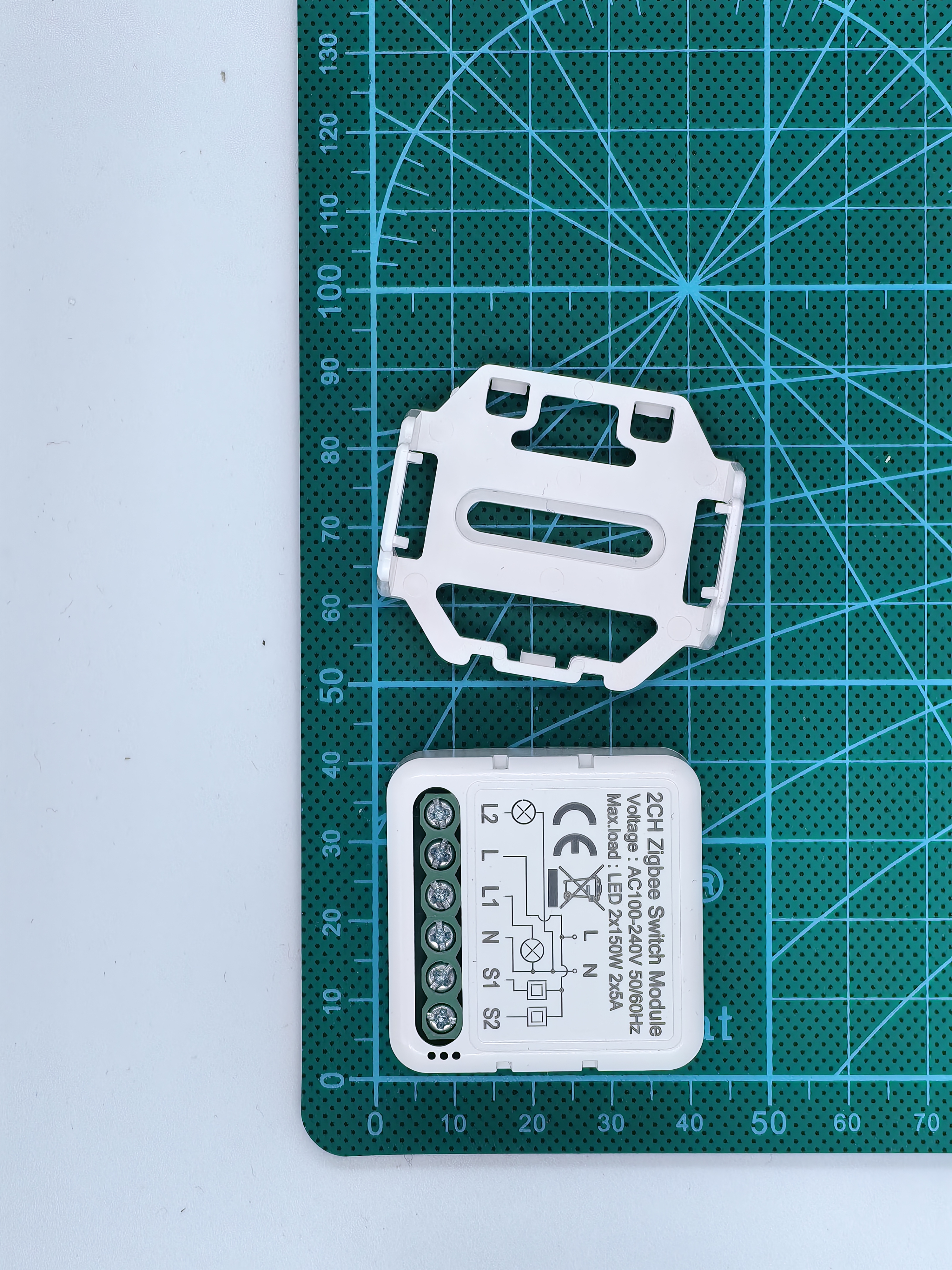

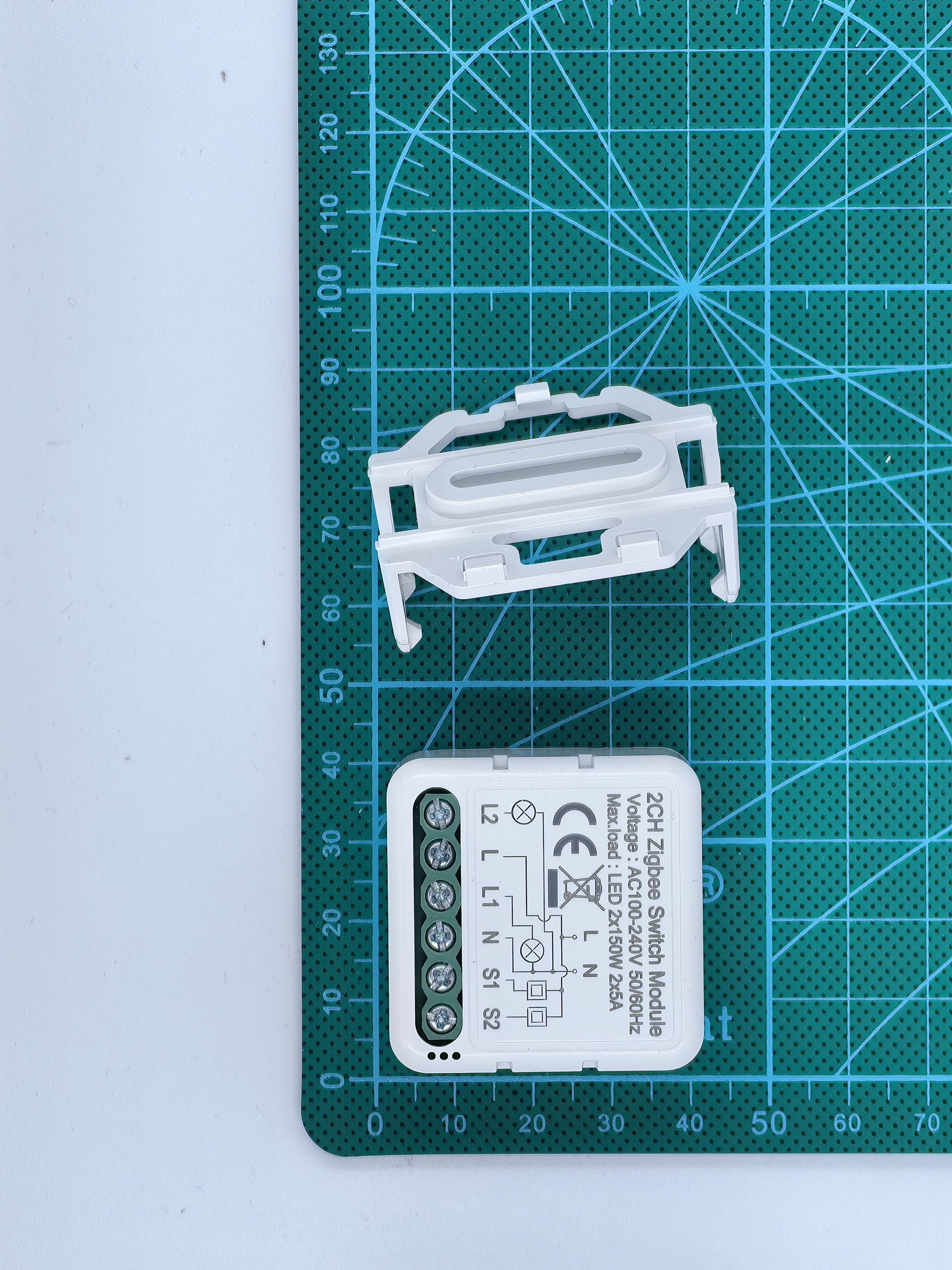

Дополнительные фото устройстваКрепеж
Дополнительные фото устройстваКрепеж
1. Визуальное тестирование
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1.1 | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 1.2 | Общий вид изделия, качество сборки, качество материалов | 9 | Качество пластика — среднее |
| 1.3 | Соответствие размеров устройства паспортным данным | 10 | Реальные размеры: 39,2*39,3*18 мм |
| 1.4 | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 1.5 | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 1.6 | Корректность и качество работы переключающих механизмов | 9 | |
| 1.7 | Качество изготовления и монтажа электронных компонентов | 10 | |
| 1.8 | Шум при работе | 9 |
2. Функциональное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.1 | Простота первоначальной настройки устройства | 10 | |||||||||||||||||||||||||
| 2.2 | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 2.3 | Работу через голосовые помощники | 10 | |||||||||||||||||||||||||
| 2.4 | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 2.5 | Скорость реакции на команды из мобильного приложения | 10 | |||||||||||||||||||||||||
| 2.6 | Скорость реакции на команды от другого устройства | 10 | |||||||||||||||||||||||||
| 2.7 | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 2.8 | Корректность работы световой индикации | 8 | нет световой индикации состояния (только световая индикация режима pairing) | ||||||||||||||||||||||||
| 2.9 | Удобство и функциональность базового ПО контроллеров | 9 | Внешний вид приложения требует доработок | ||||||||||||||||||||||||
| 2.10 | Удобство и функциональность стороннего ПО контроллеров | 10 | |||||||||||||||||||||||||
| 2.11 | Соответствие функционалов родного приложения и Sprut'a | 10 | Полное соответствие | ||||||||||||||||||||||||
| 2.12 | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
| 2.13 | Время реагирования на команды
|
7 | из интерфейса Sprut.hub (Web cloud) — 230 мс из интерфейса Sprut.hub (LAN) — 250 мс от выключателя — 310 мс |
3. Нагрузочное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 3.1 | Работа при указанных в документации значениях максимальной нагрузки | 10 | |
| 3.2 | Стабильность работы устройства в условиях загруженной сети | - | |
| 3.3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 10 | |
| 3.4 | Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз | 9 | 285W на два канала, переключает не одновременно макс темп 34 |
| 3.5 | Стресс-тест (период 2с) с почти номинальной нагрузкой — 100 раз | 9/10 led | 1190 и 1190 W на каждый соответственно (макс темп 48) Total 9 A led 2*150W |
| 3.6 | Стресс-тест (период 2с) с нагрузкой выше номинальной — 100 раз | 9 | 1285 и 1285 W на каждый соответственно (макс темп 49,5) Total 9.8 A |
| 3.7 | Стресс-тест с долгосрочной работой (1 час) | 10 | нагрузка 4 ампера на канал, не больше 48 градусов. 1час |
| 3.8 | Тест на выносливость (период 1 с) — 1000 раз | 8 | 1285 и 1285 W на каждый соответственно макс темп 51 сбивается темп Total 9.8 A |
Заключение
Рейтинг 8,8. Реле быстрое и не греется. Рекомендуем к использованию.
