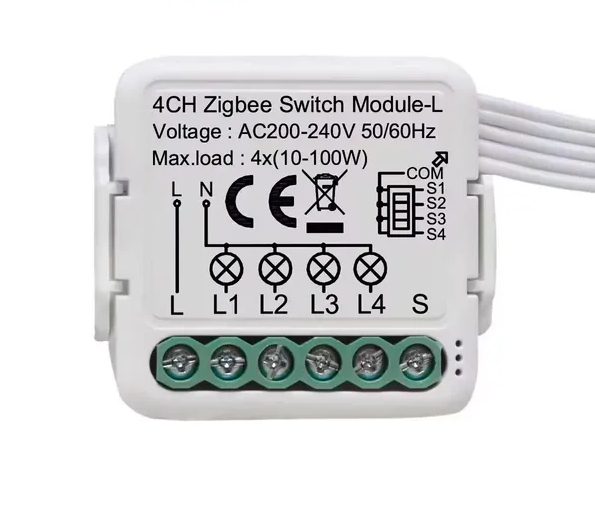

✅GIRIER ZIGBEE Реле Симисторное 4 канальное 220В 4*100Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваСимисторное реле
Рейтинг устройстваРейтинг 6.5. Реле соответствует заявленным требованиям. Реле работает медленно, работает бесшумно, номинальную нагрузку выдерживает и не греется. Каналы переключает последовательно, а не одновременно. При подключении LED ламп, лампы начинают шуметь. Работает с выключателями с фиксацией и без фиксации (зависит от схемы подключения). Можно перевести в режим сопряжения через проводной выключатель. Не рекомендуем к использованию.
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваGIRIER
Модель и линейка устройства-
Способ монтажав подрозетник
Наличие нуляБез нулевой линии
Количество каналов реле4
Установка на Din рейкуда
Максимальная нагрузка общая400Вт
Максимальная нагрузка общая LEDне нормируется
Максимальная нагрузка на канал100Вт
Максимальная нагрузка на канал LEDне нормируется
Диапазон рабочих температур-10 ~ 40 °C
Габариты39,2*39,2*18 мм
Рабочее напряжение200-240В~50-60Hz
Тип подключаемого выключателяС фиксацией и без фиксации (зависит от схемы подключения)
Тип выключателя в интерфейсе Sprut'aНет выбора
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства-
Каталог sprutsprut.ai
Шаблон для Sprut
[[:Файл:TS0014_TZ3000_cxw02yp3.json|]]Скачать
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$28
Номер на складеDVLK0008
Номер коробки25
Режим сопряжения и сбросаПодержать 5 секунд кнопку сброса или нажать 5 раз проводной выключатель
Поведение при обесточиваниивключено / выключено / выбирается в интерфейсе
Роль в Zigbee сетиКонечное устройство
Информация об устройстве (SprutHub)
| Aps Flags | 0 |
| Frequency Bands | [FREQ_2400_MHZ] |
| Server Capabilities | [] |
| Buffer Size | 82 |
| Incoming Transfer Size | 82 |
| Logical Type | End Device |
| Mac Capabilities | [REDUCED_FUNCTION_DEVICE] |
| Manufacturer Code | 0x1002 (4098) |
| Out Going Transfer Size | 82 |
| Stack Compliance | 22 |

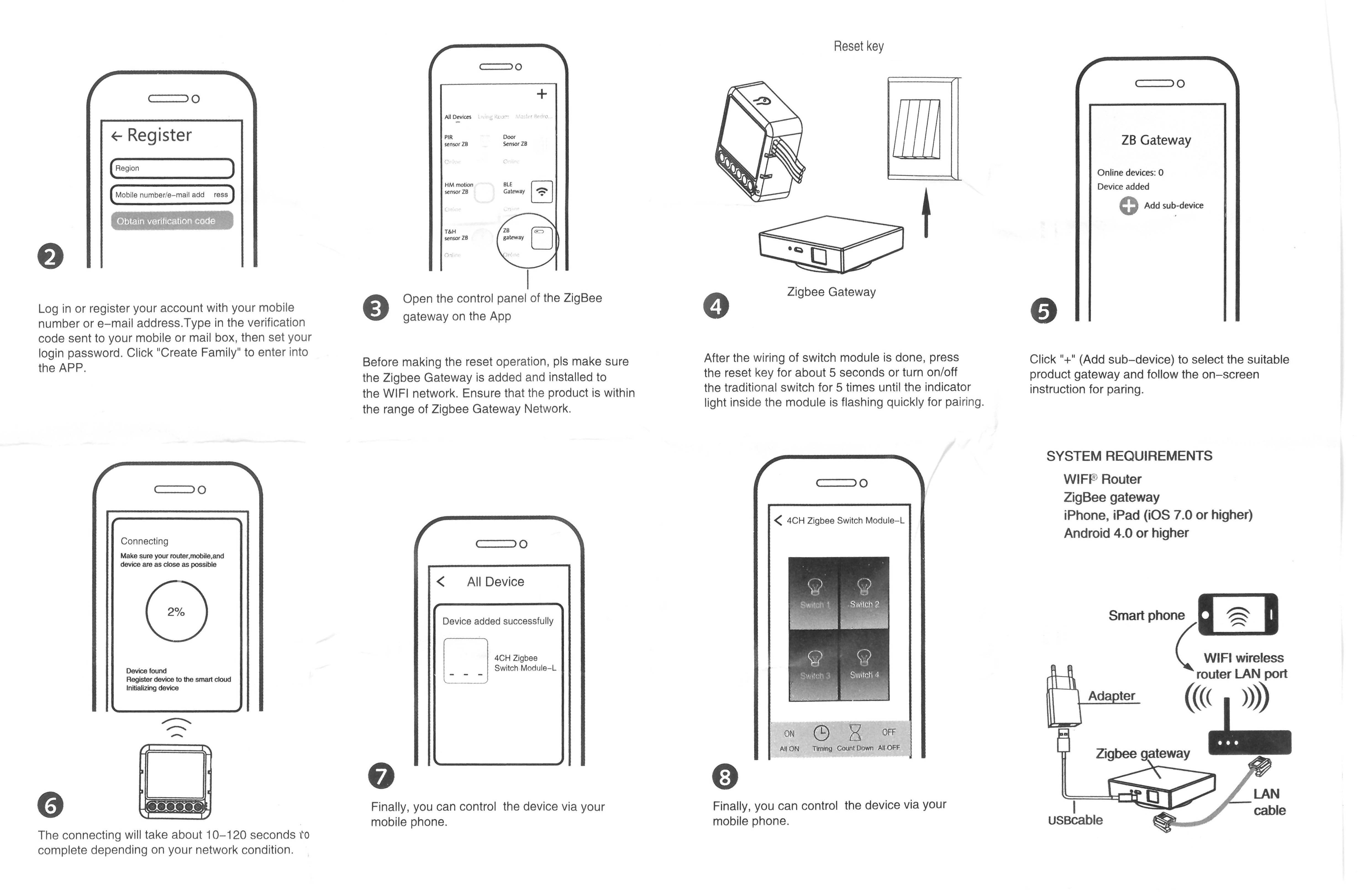

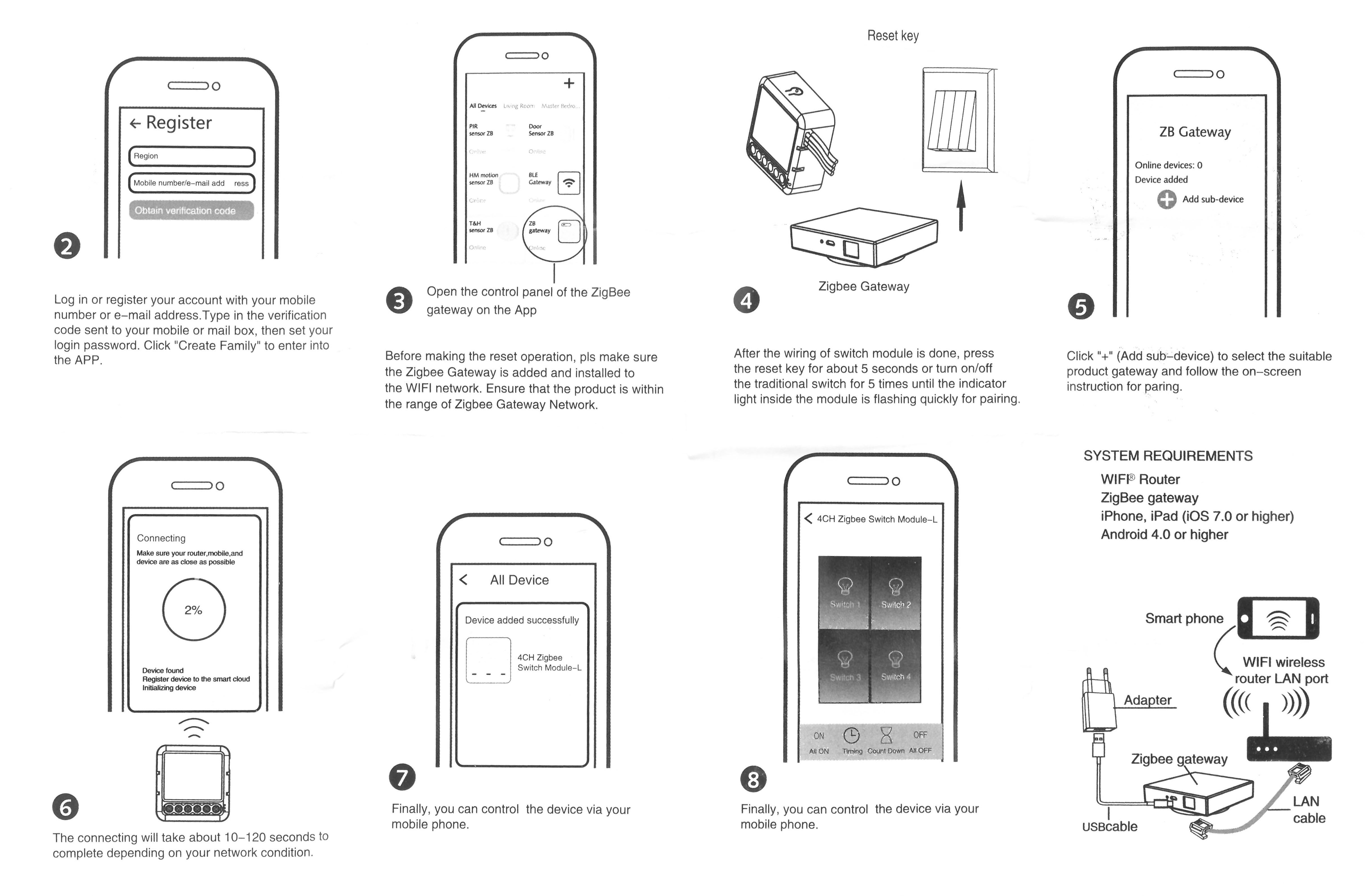

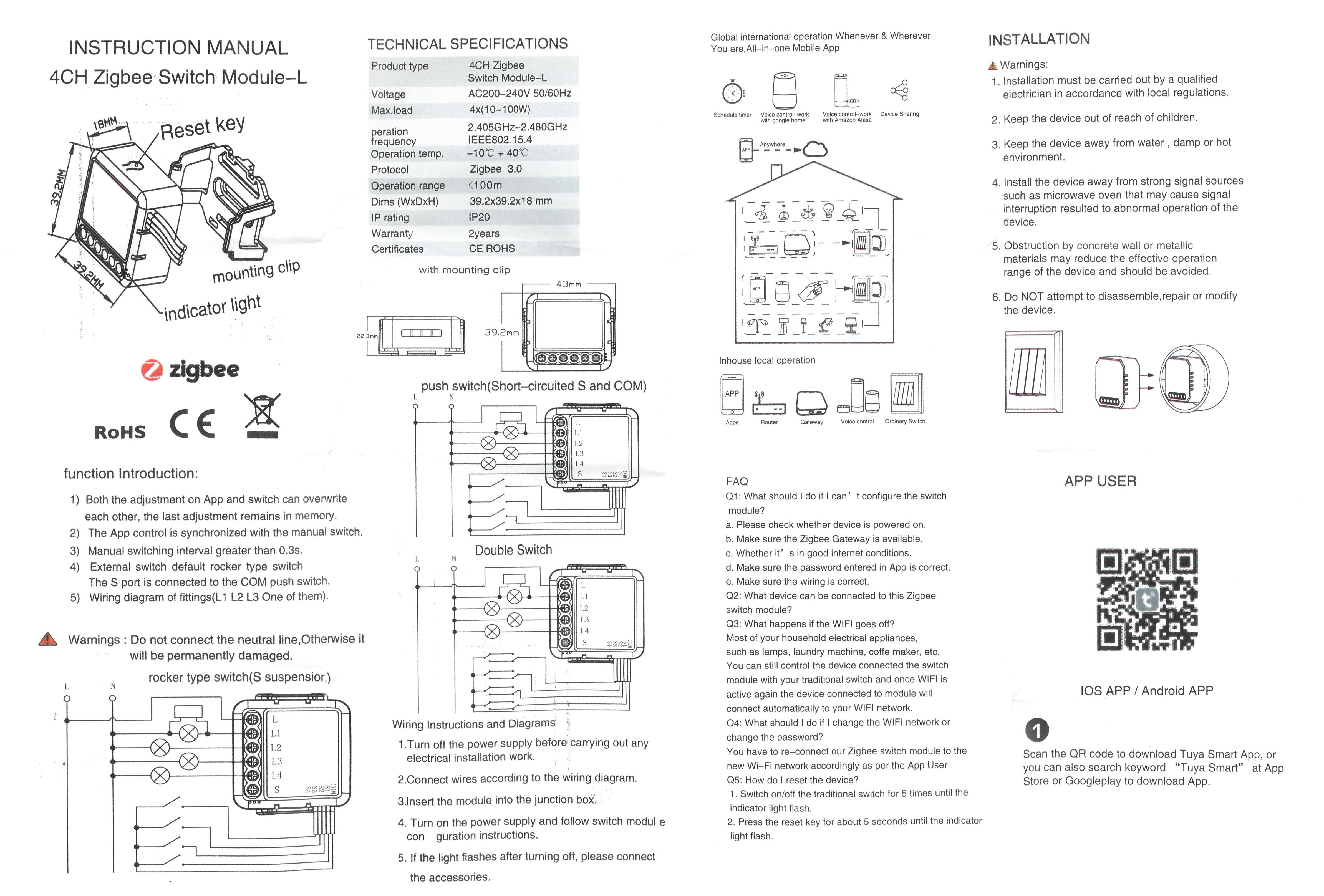

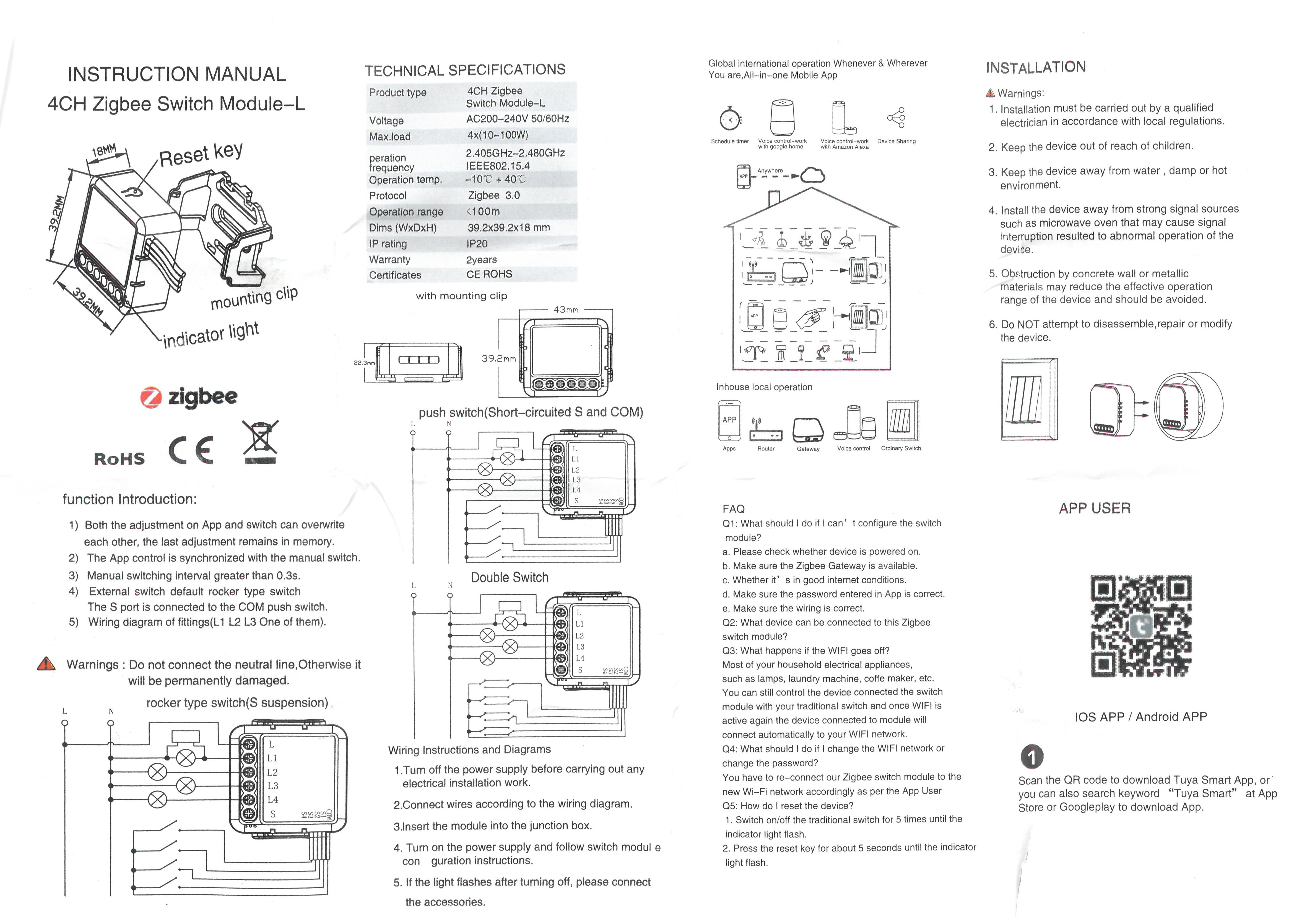

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

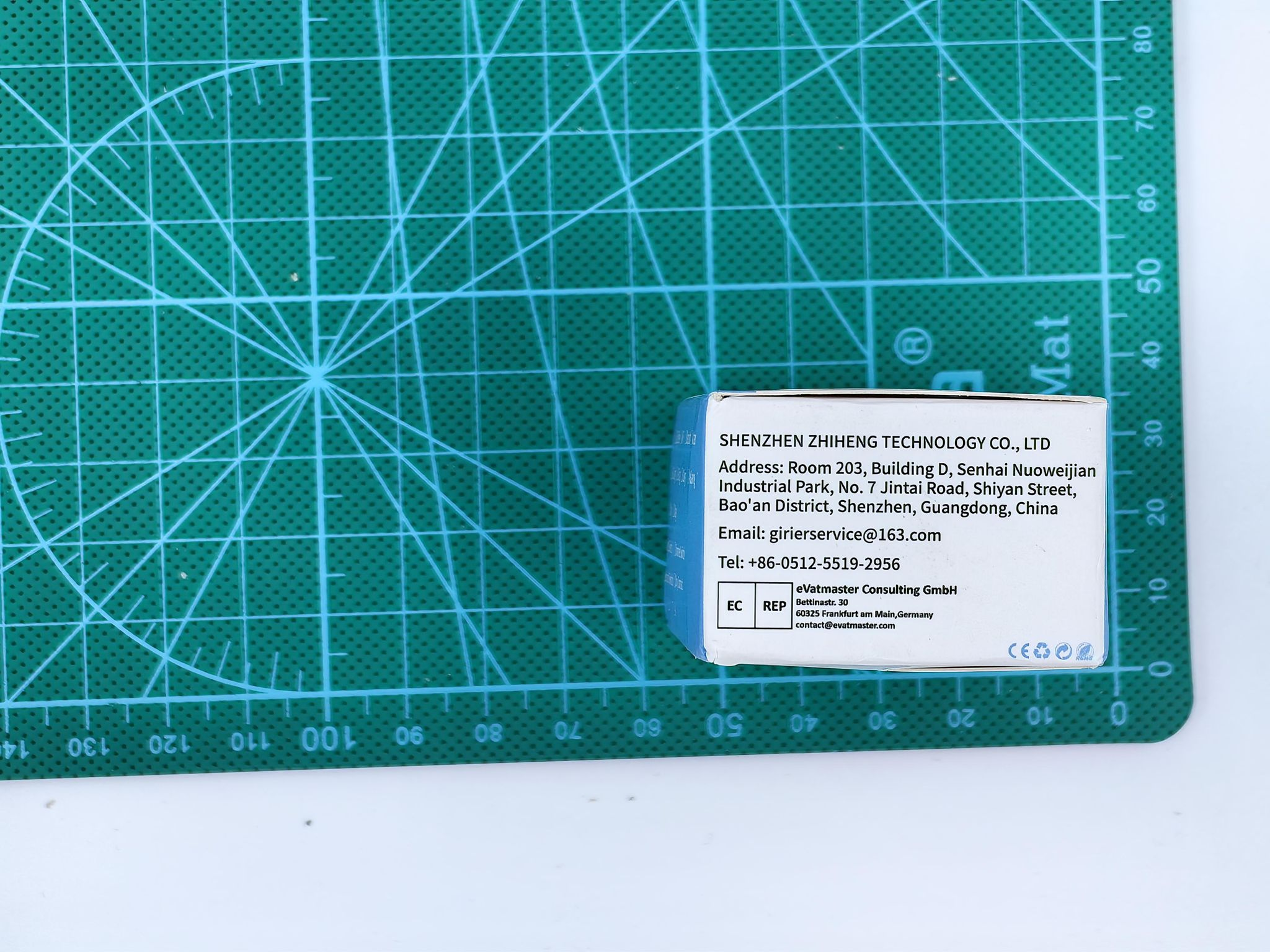

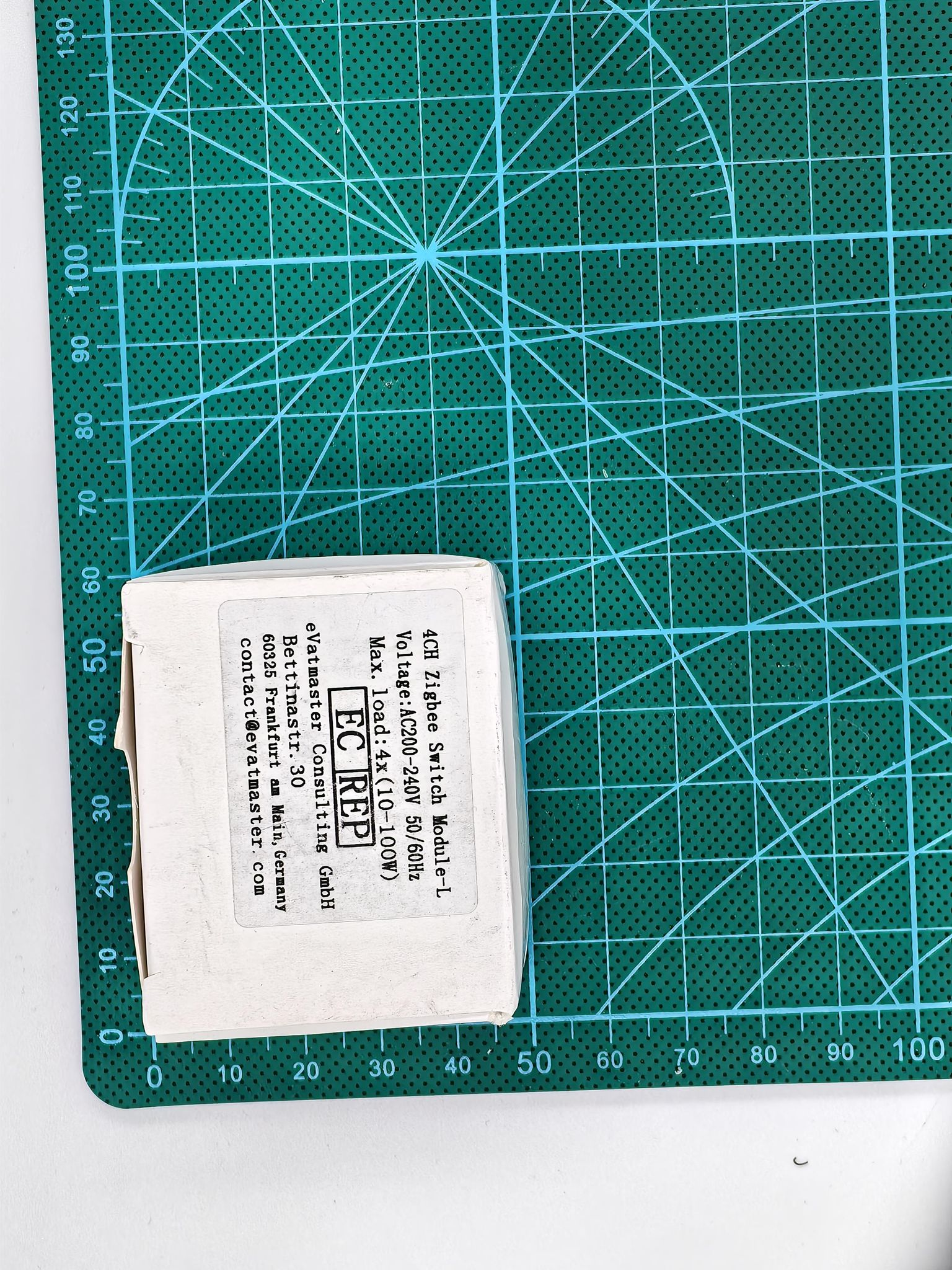

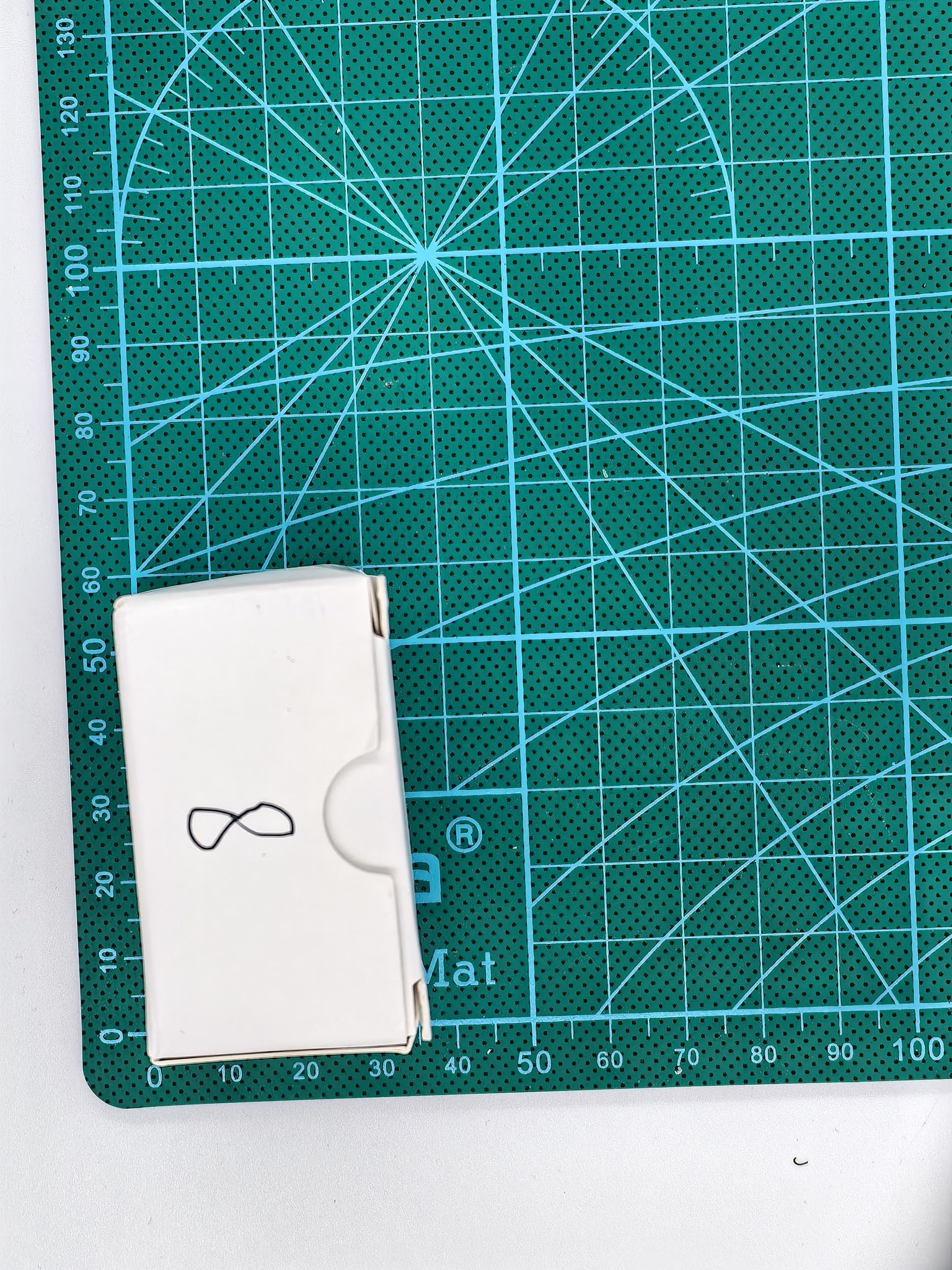

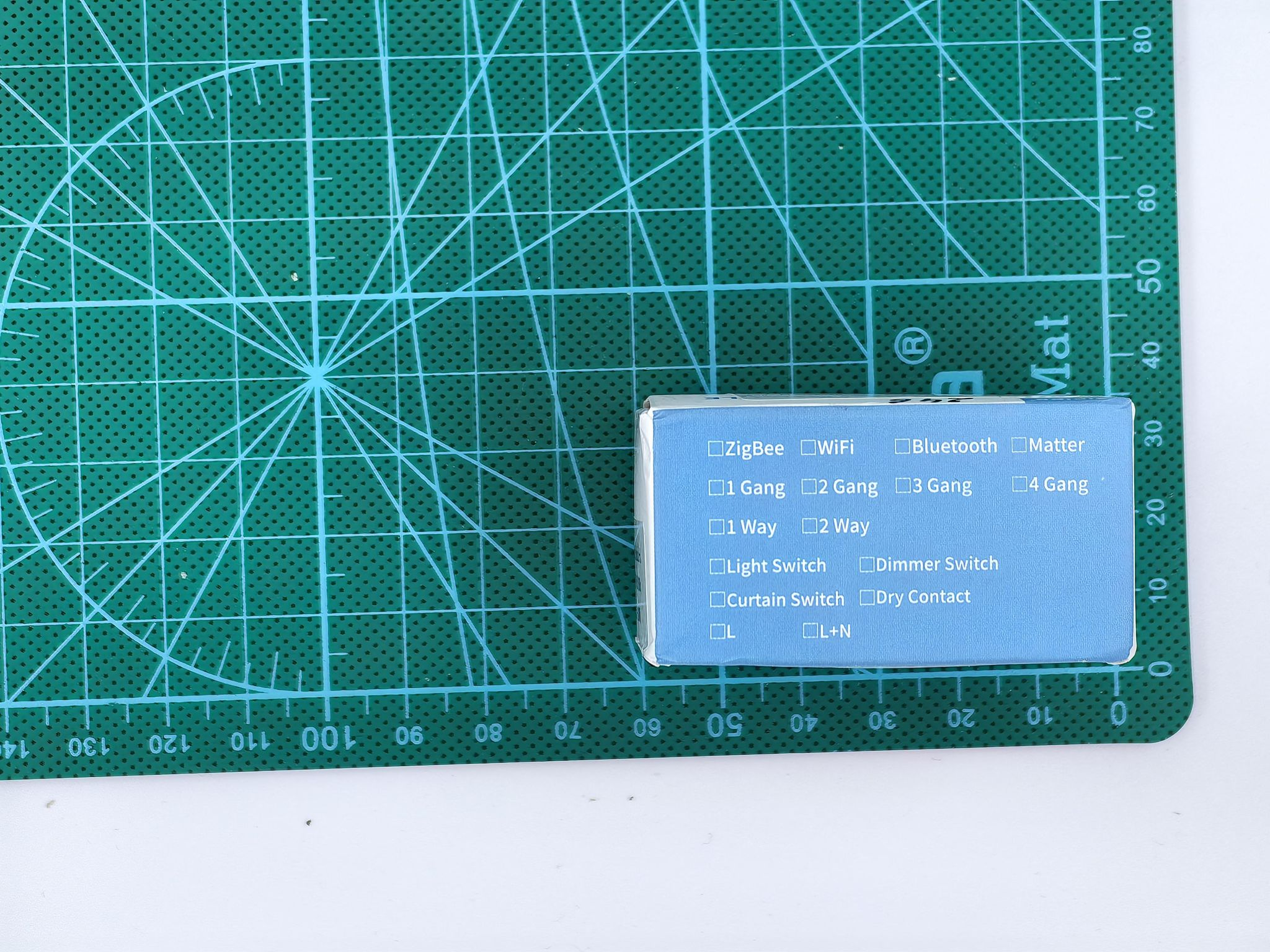

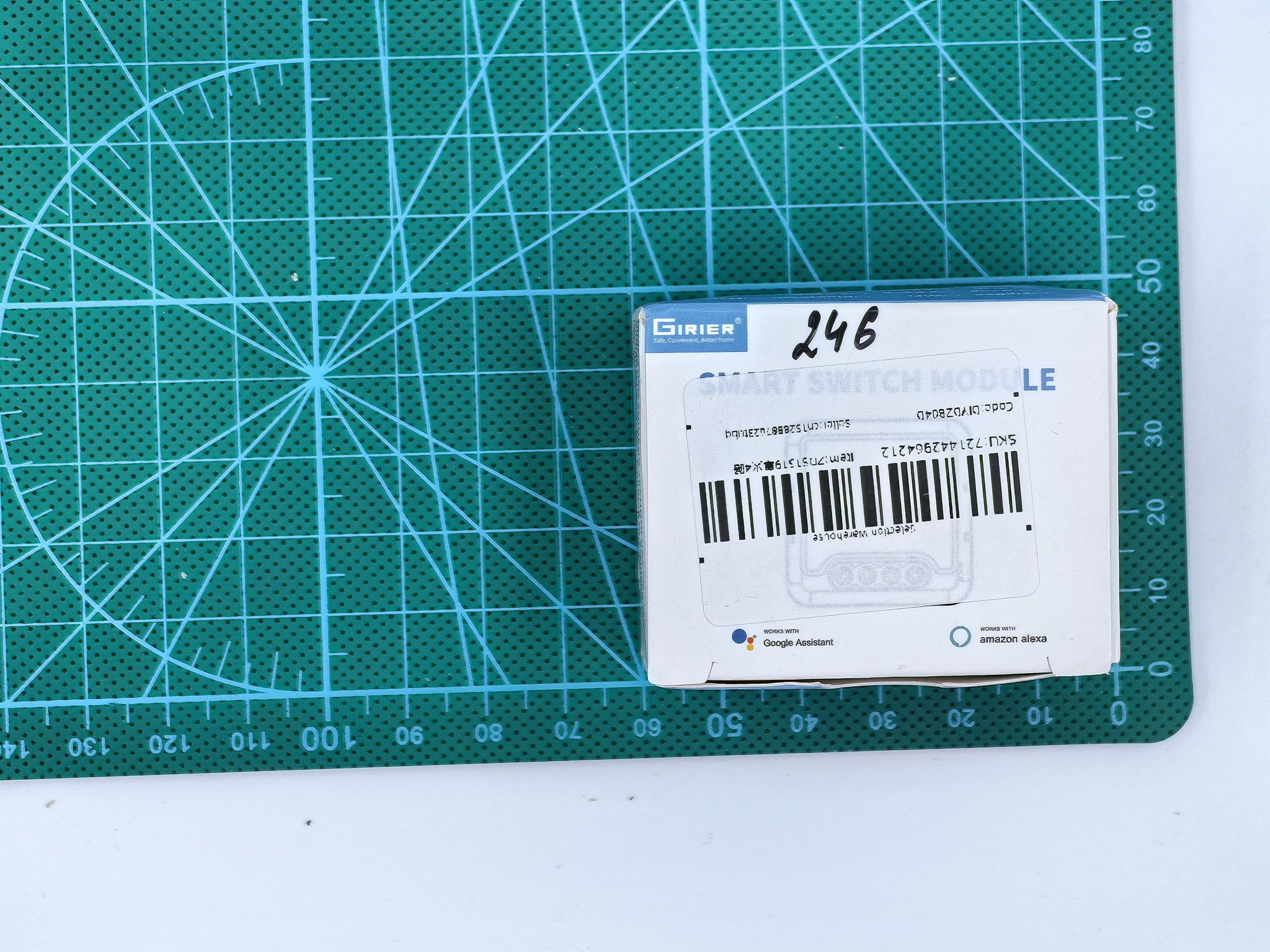

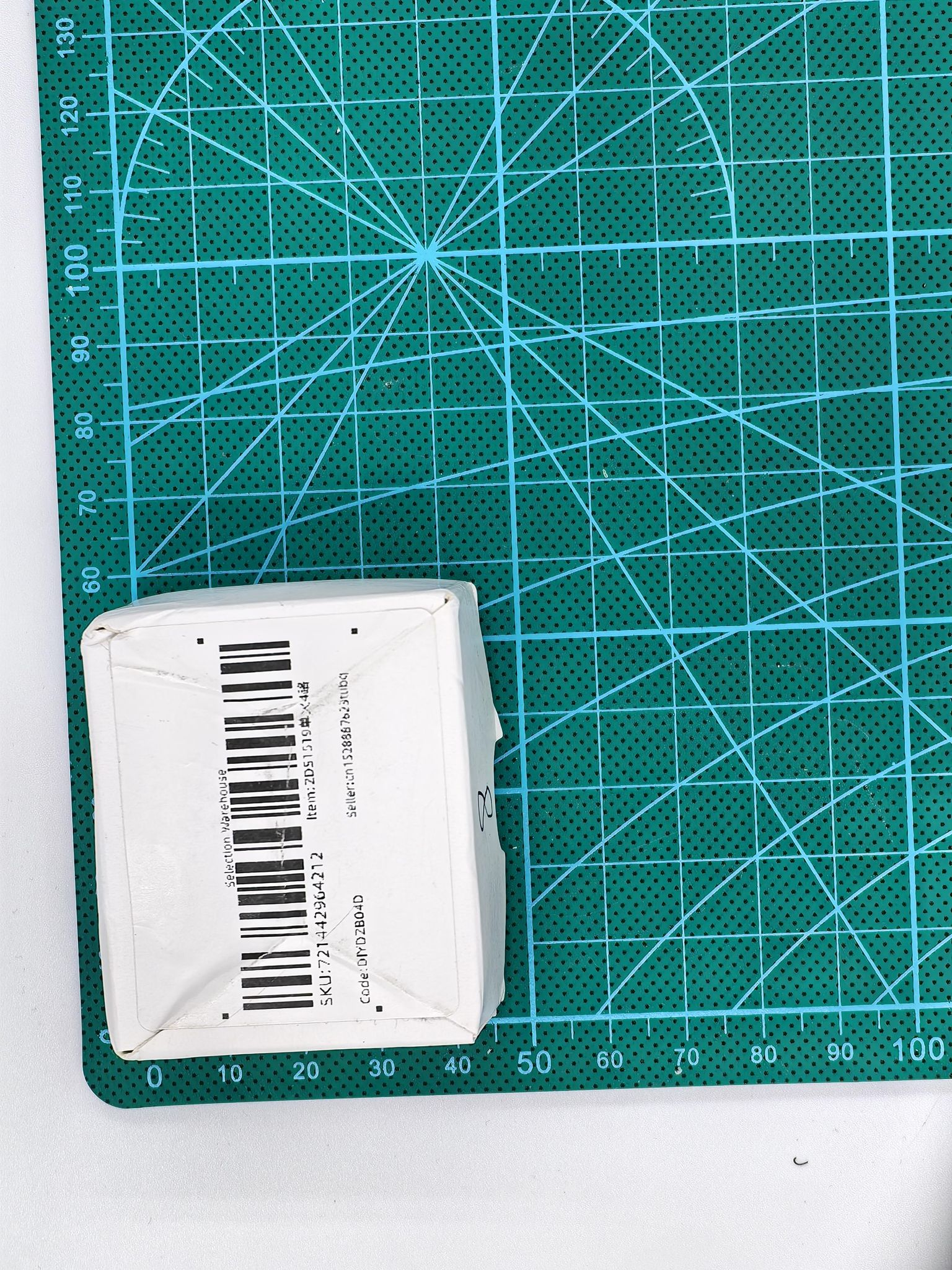

Дополнительные фото устройстваКоробка
Дополнительные фото устройстваКоробка
Дополнительные фото устройстваКоробка

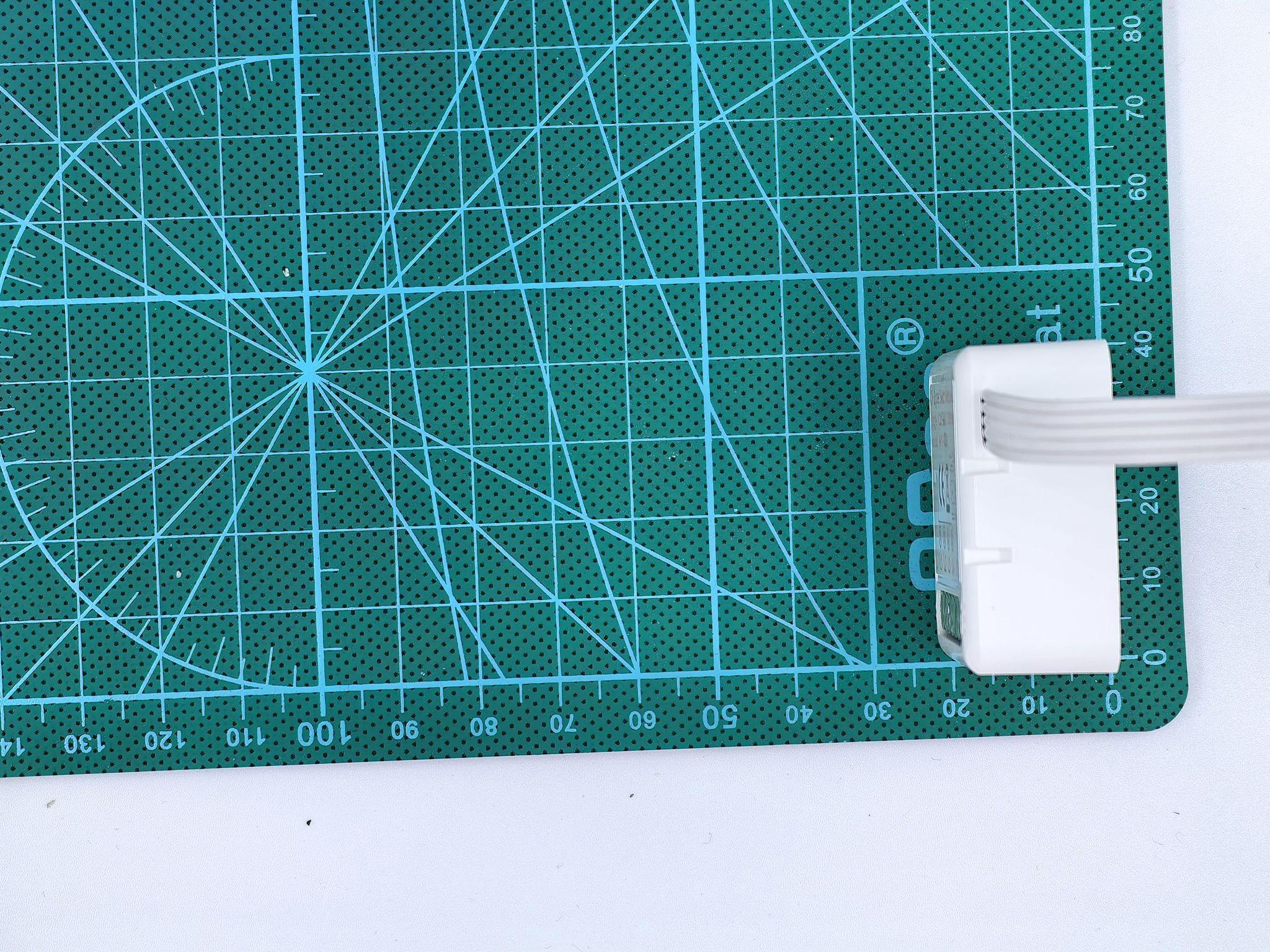

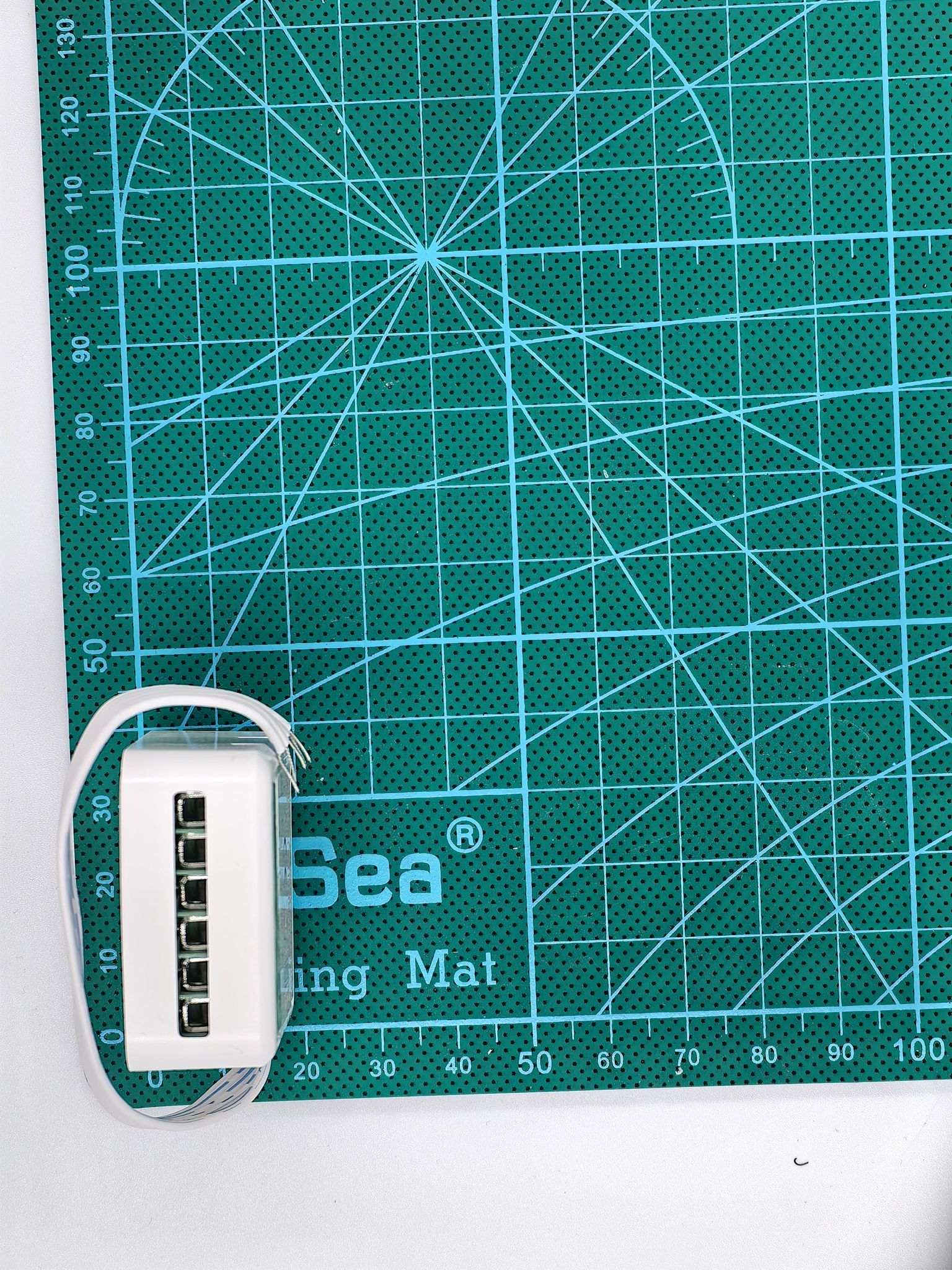

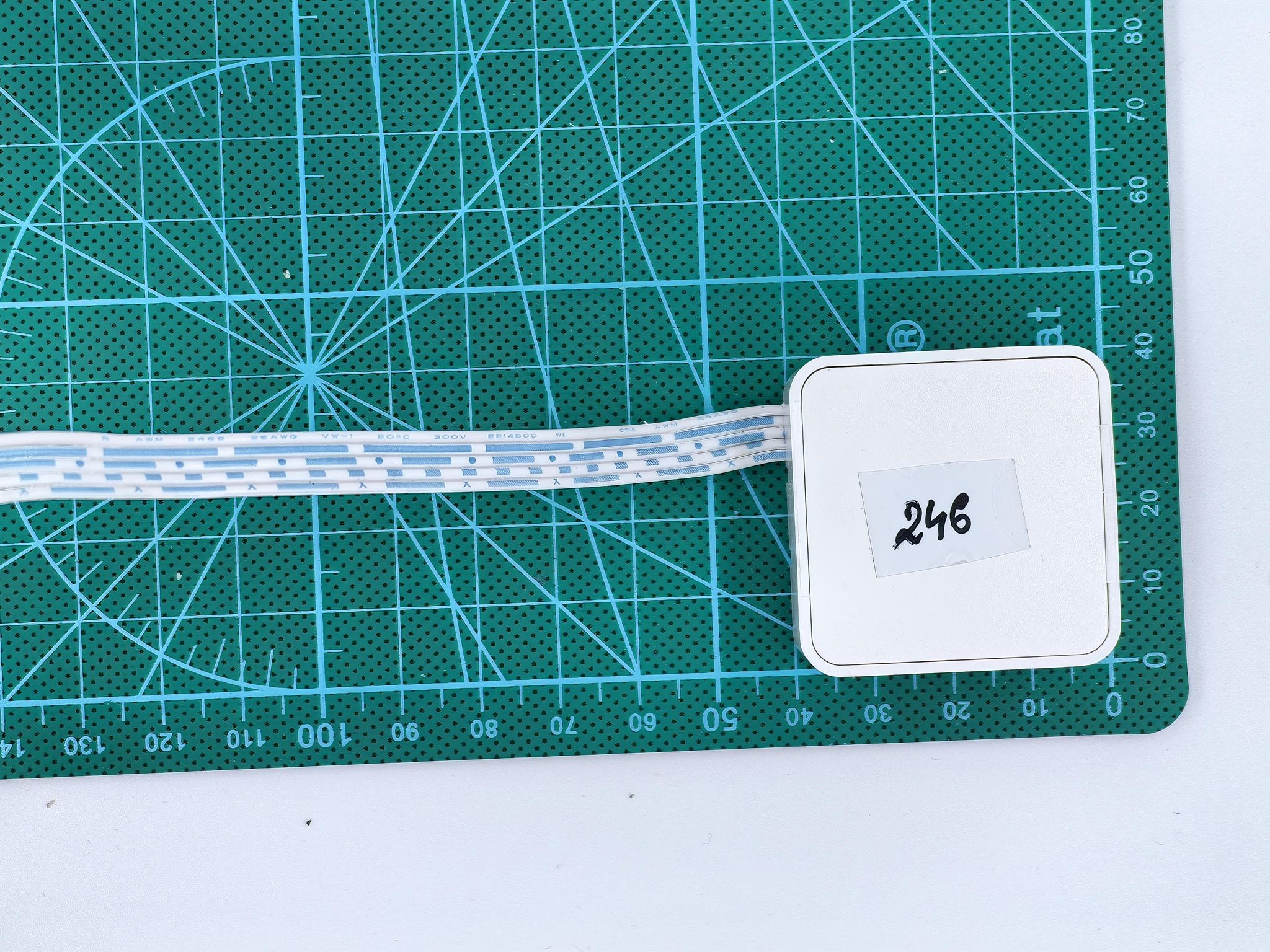

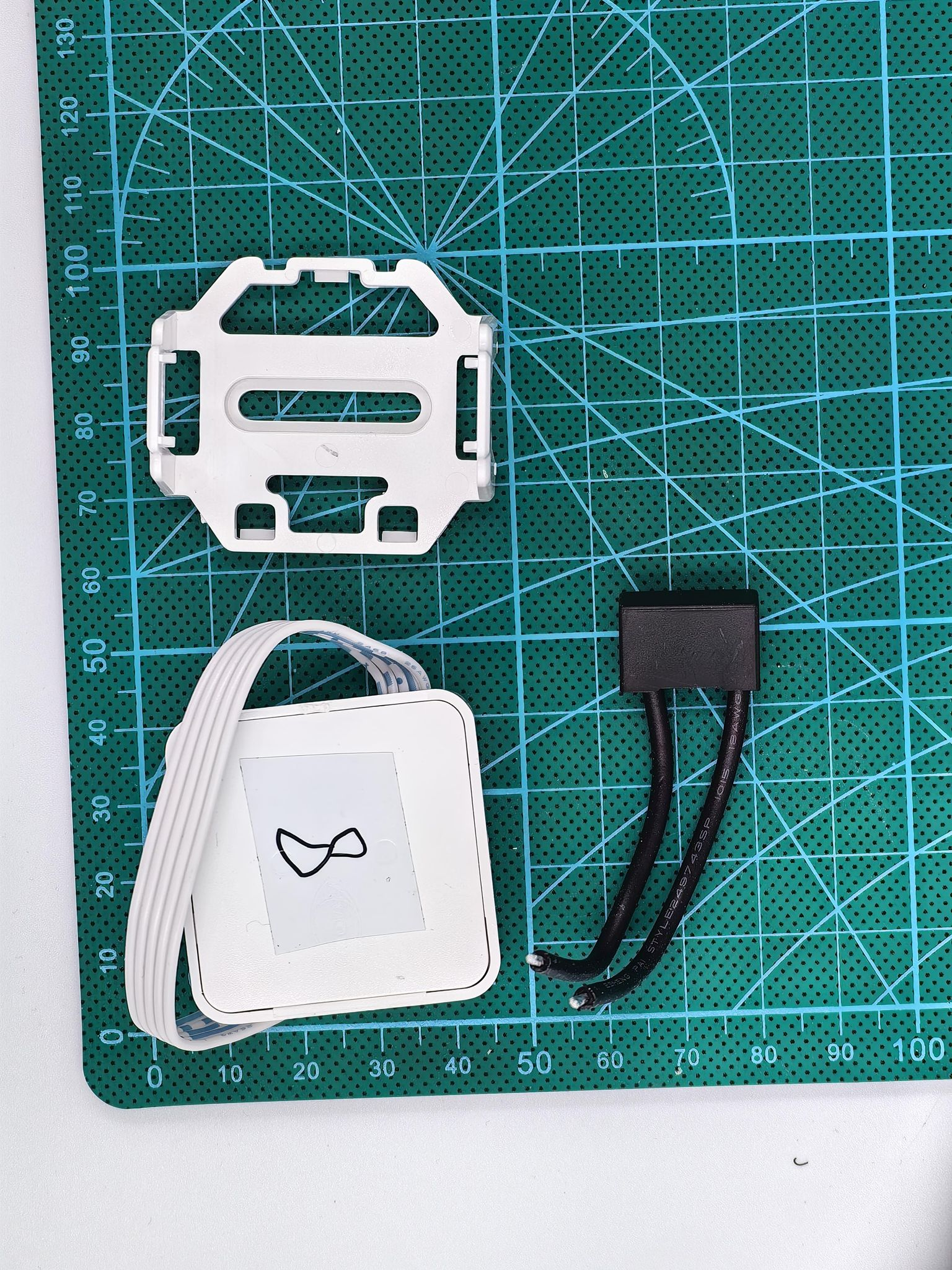

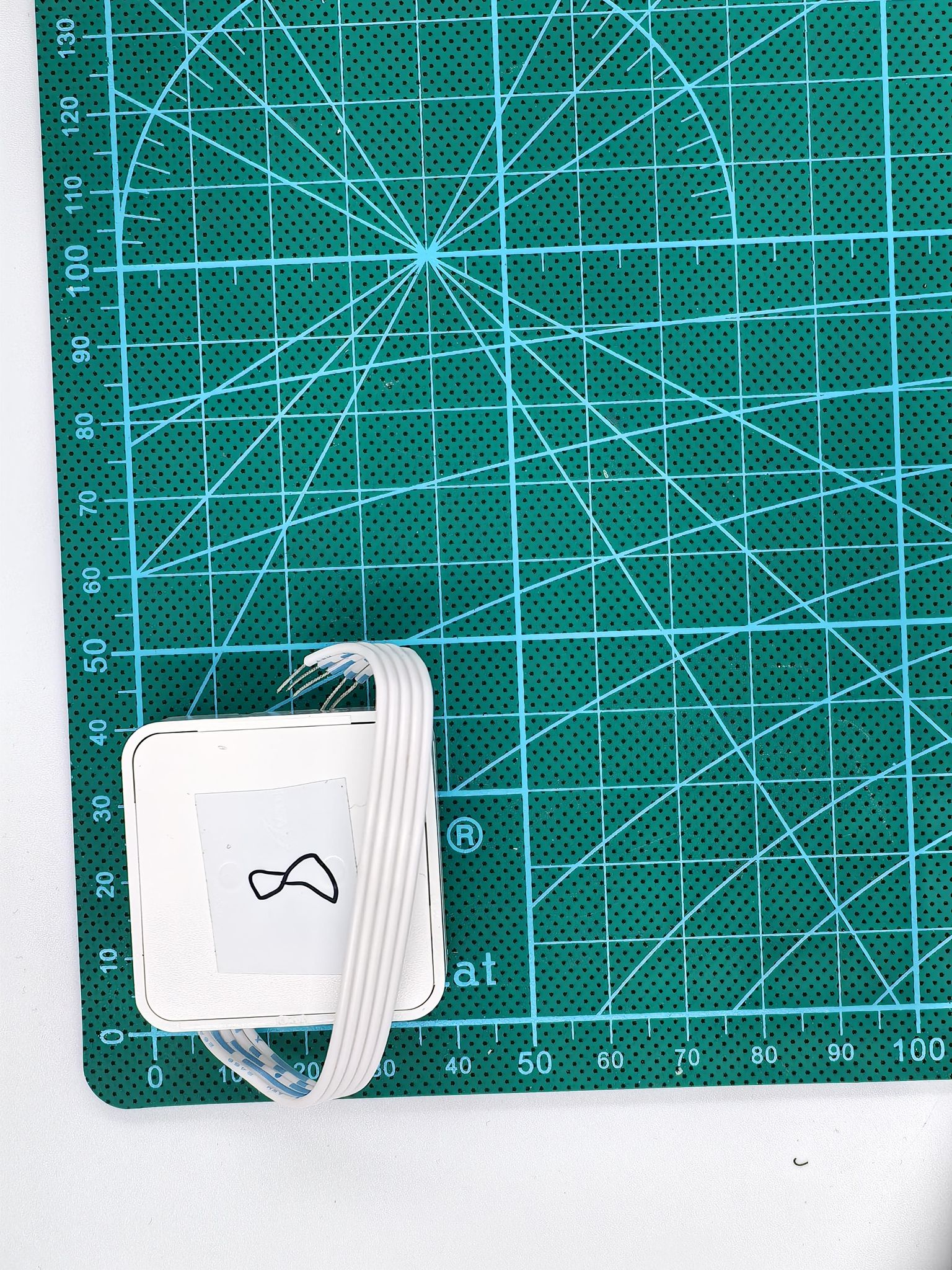

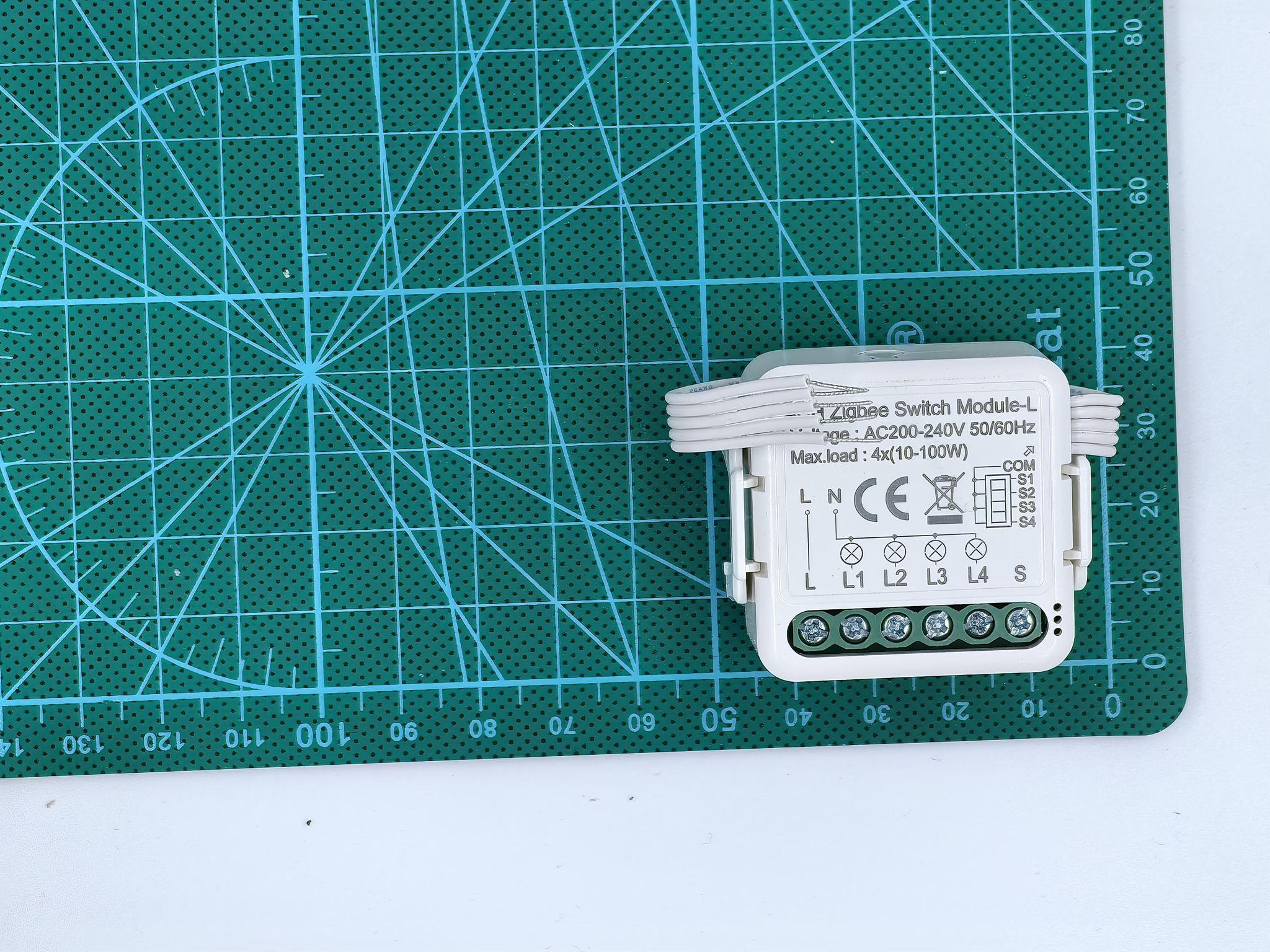

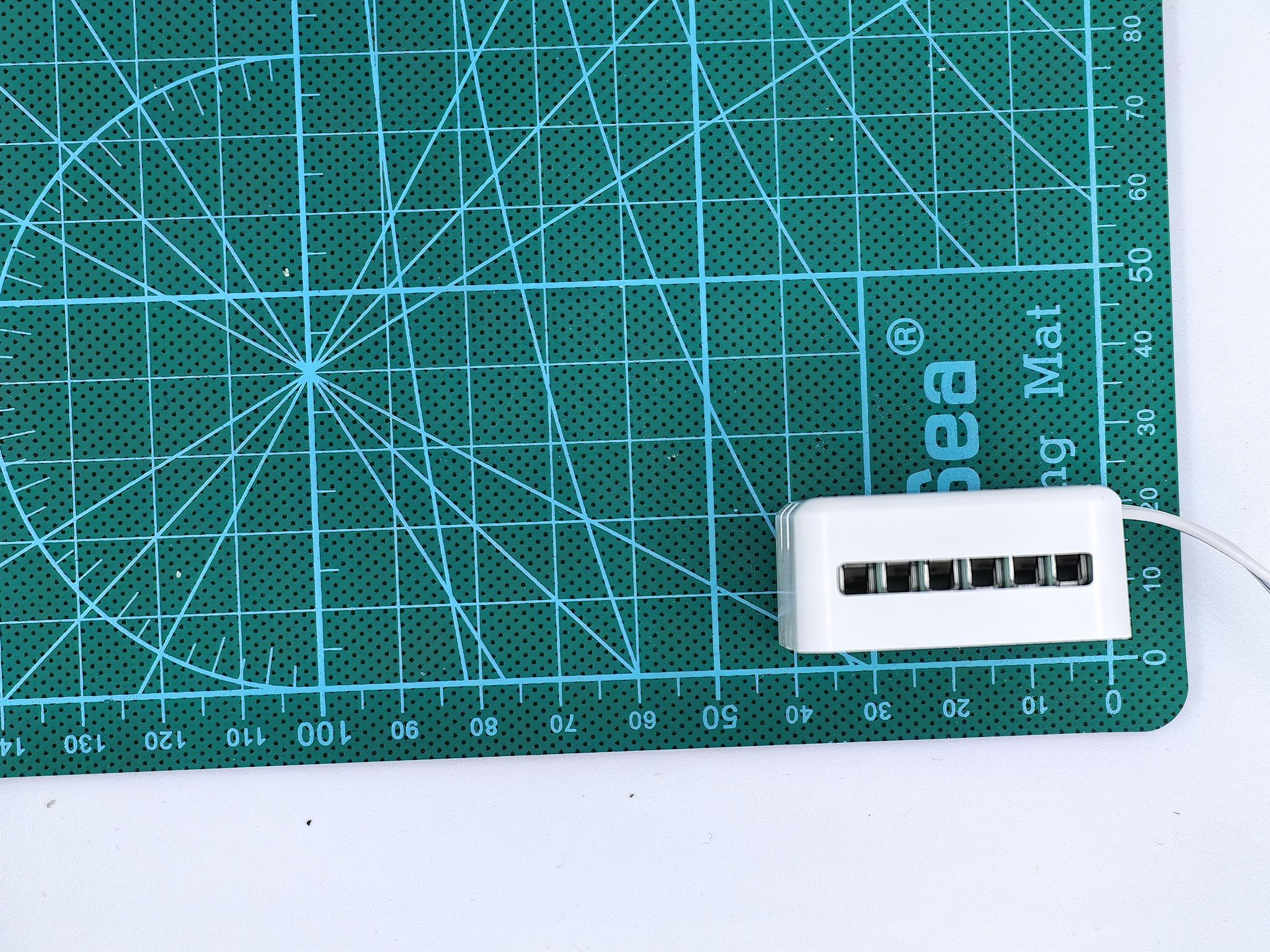

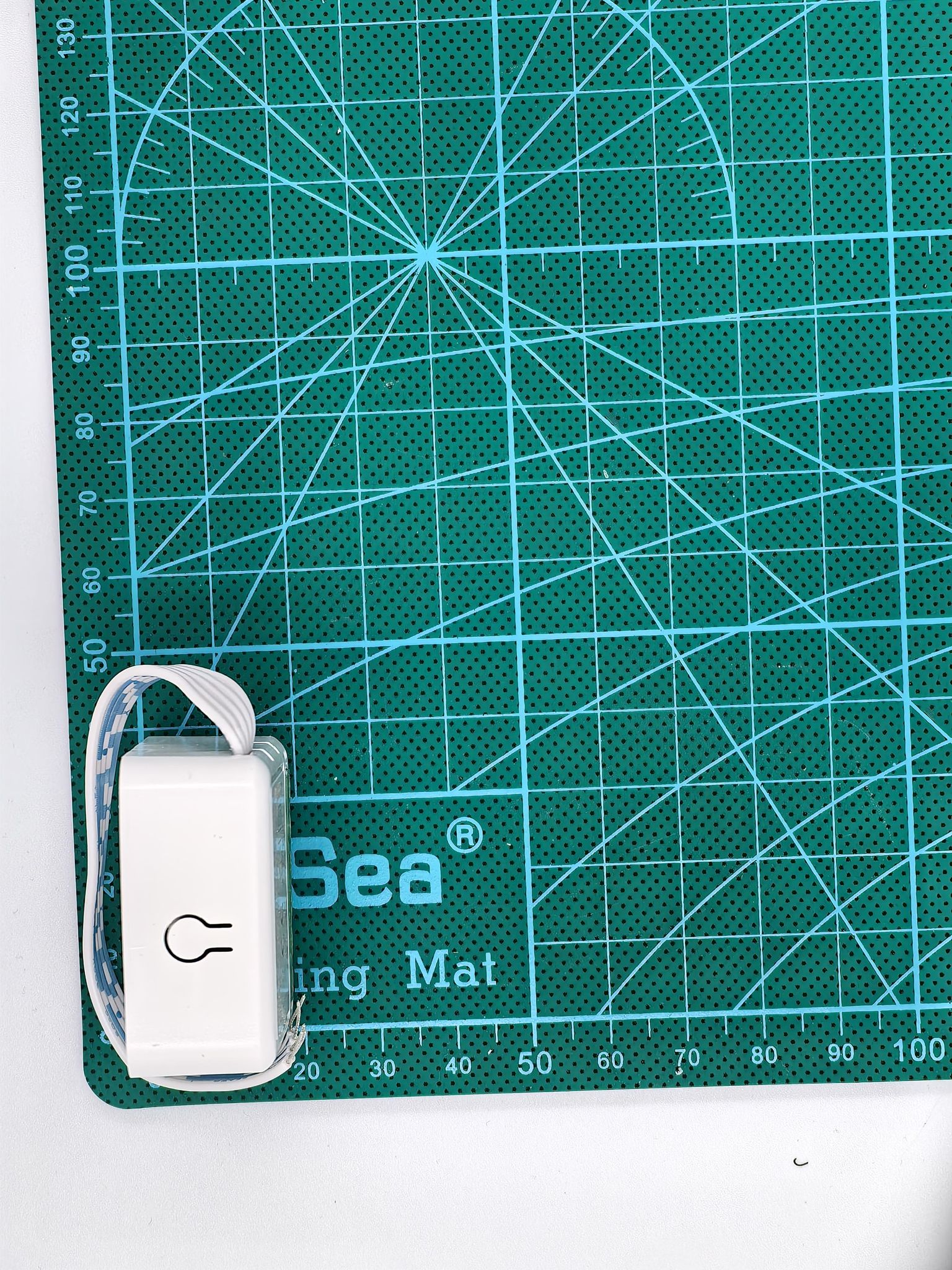

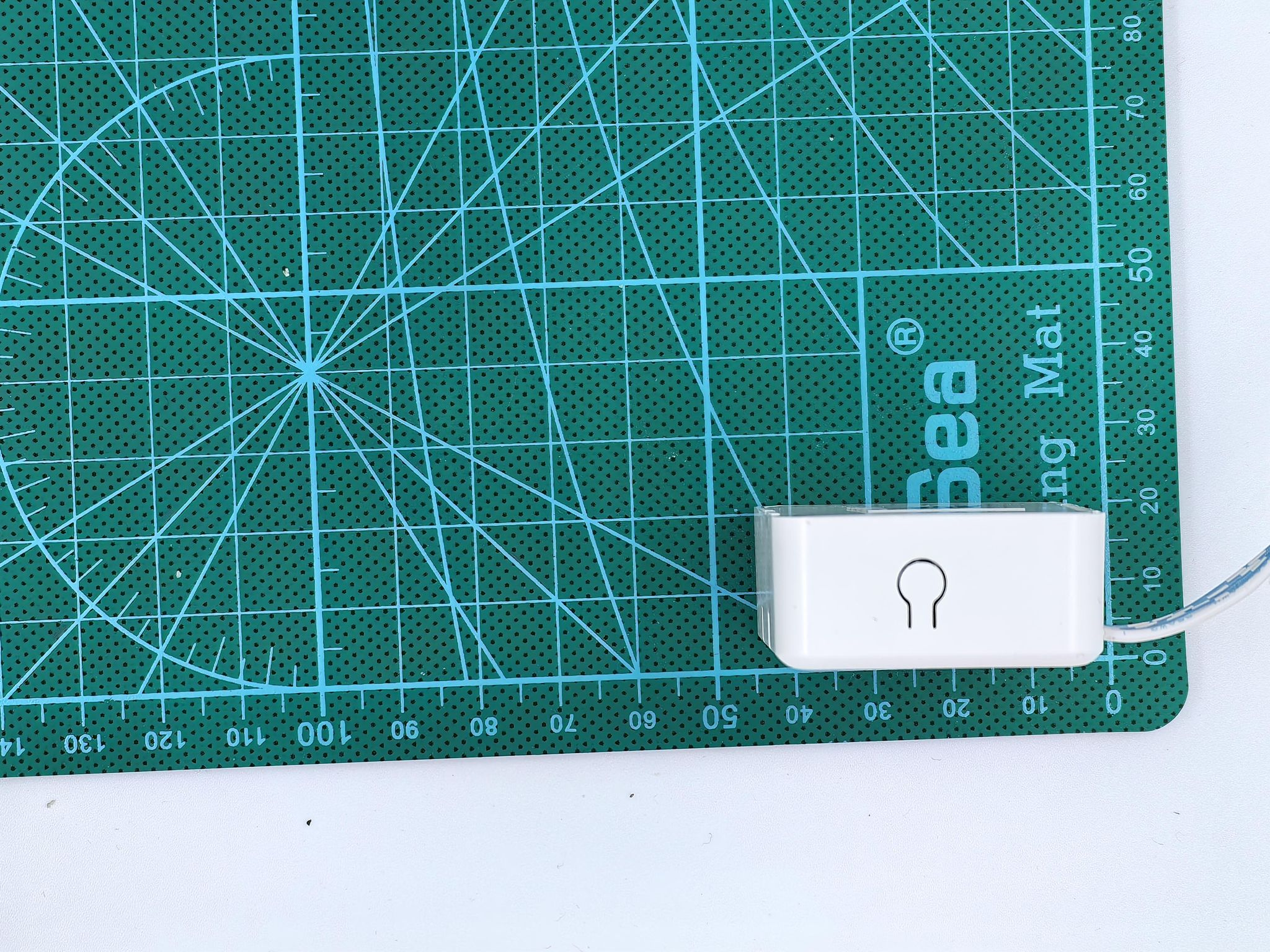

Дополнительные фото устройстваФото
Дополнительные фото устройстваФото
Дополнительные фото устройстваФото
Дополнительные фото устройстваФото
Дополнительные фото устройстваФото

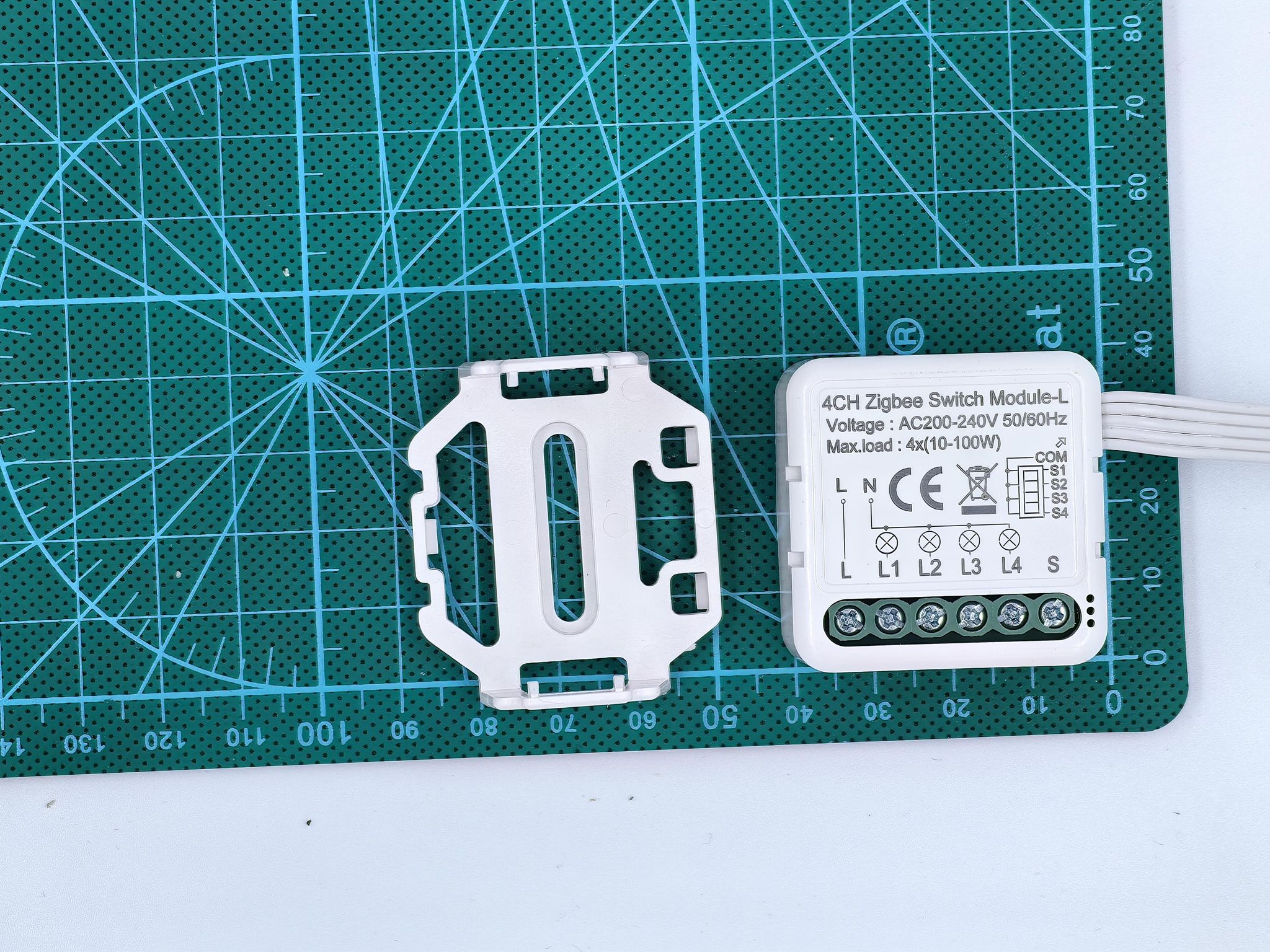

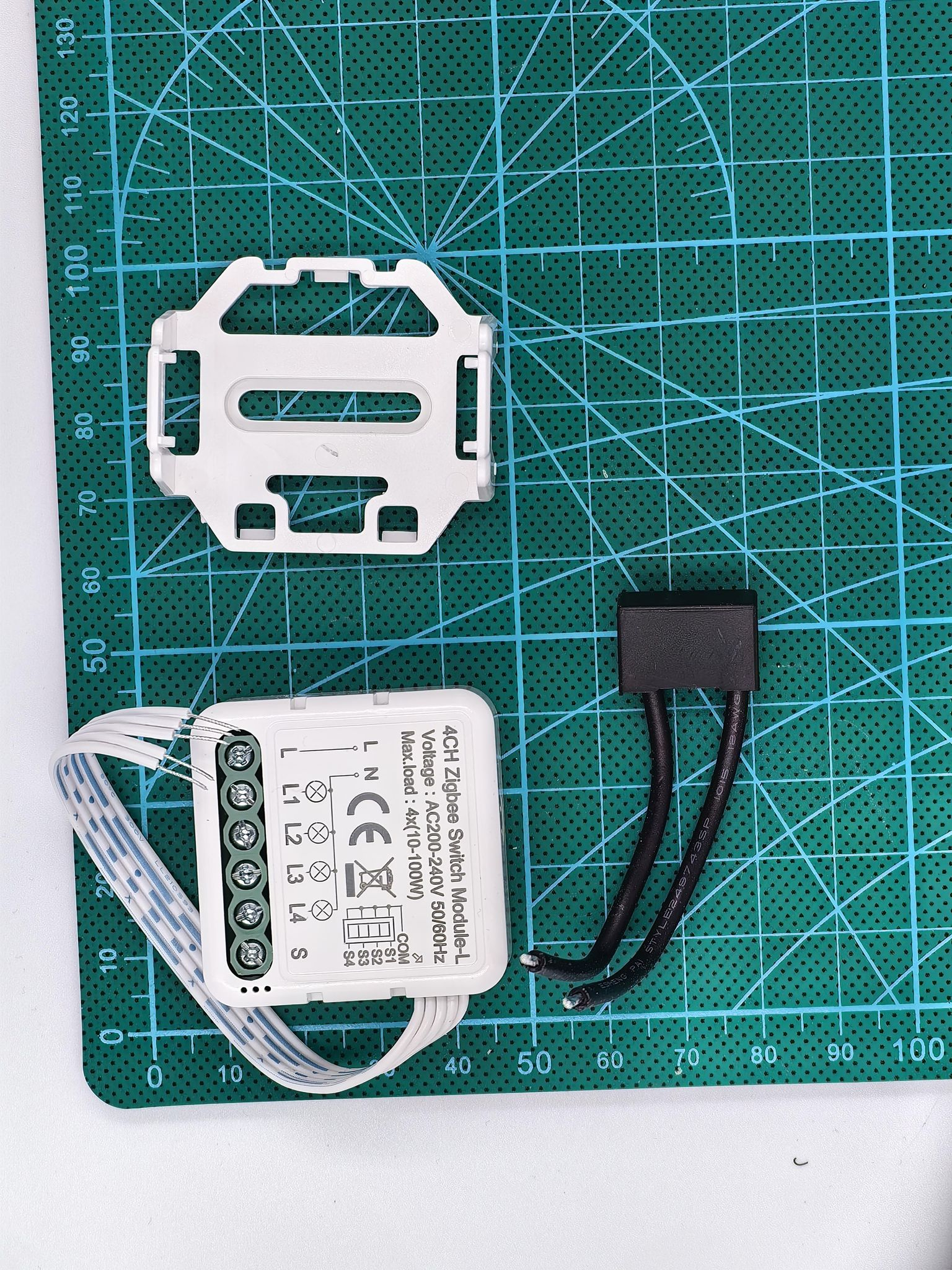

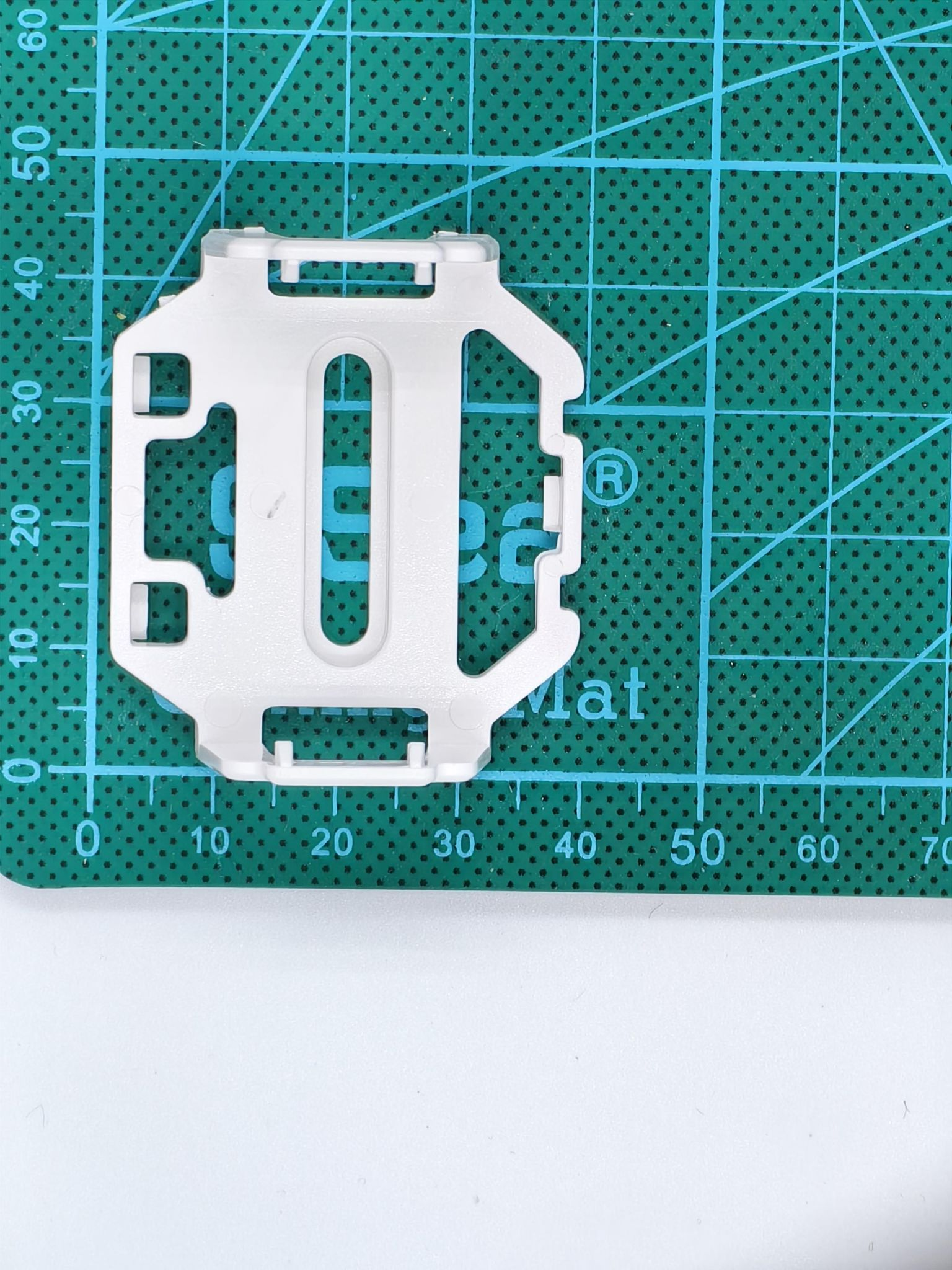

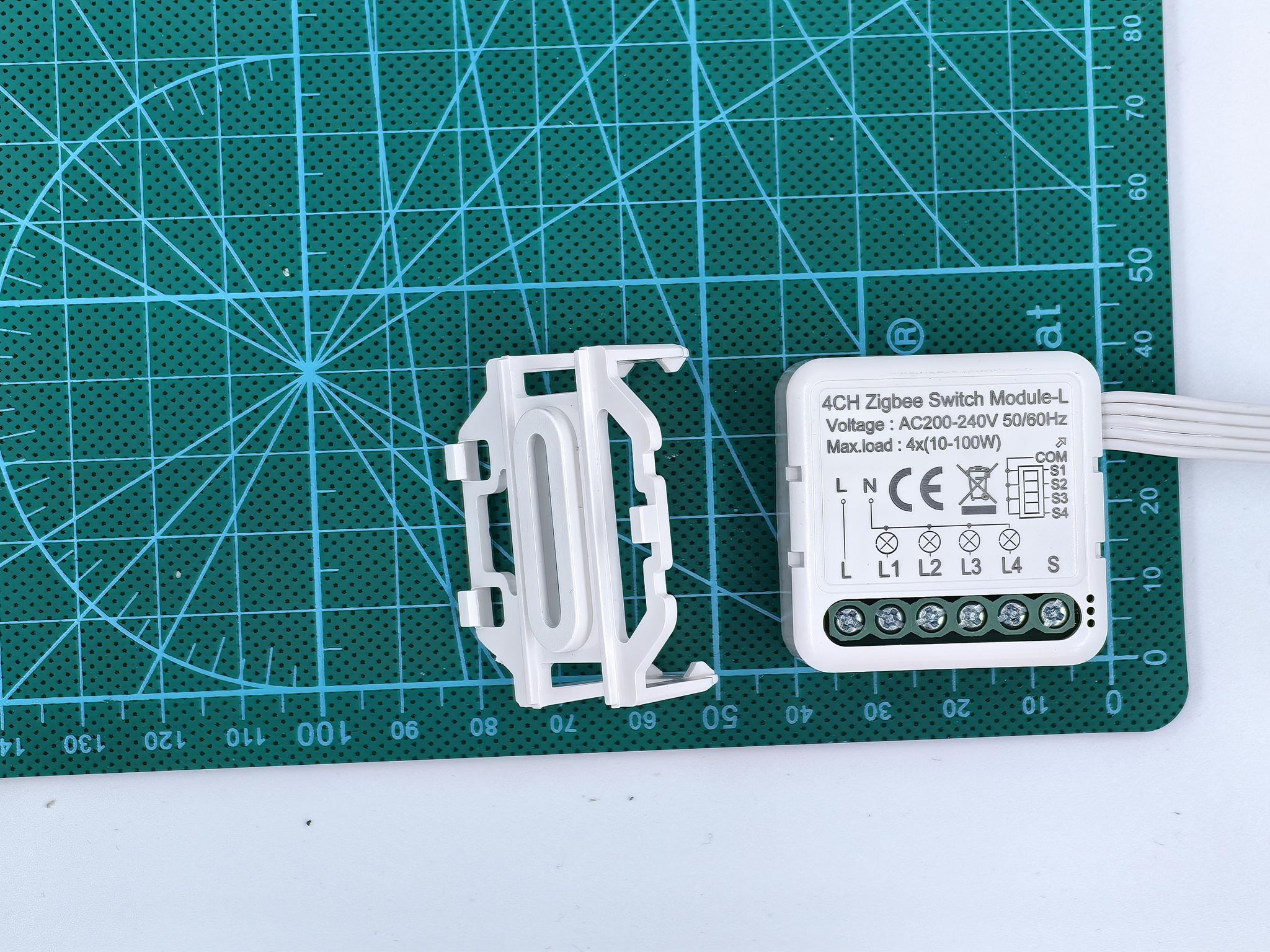

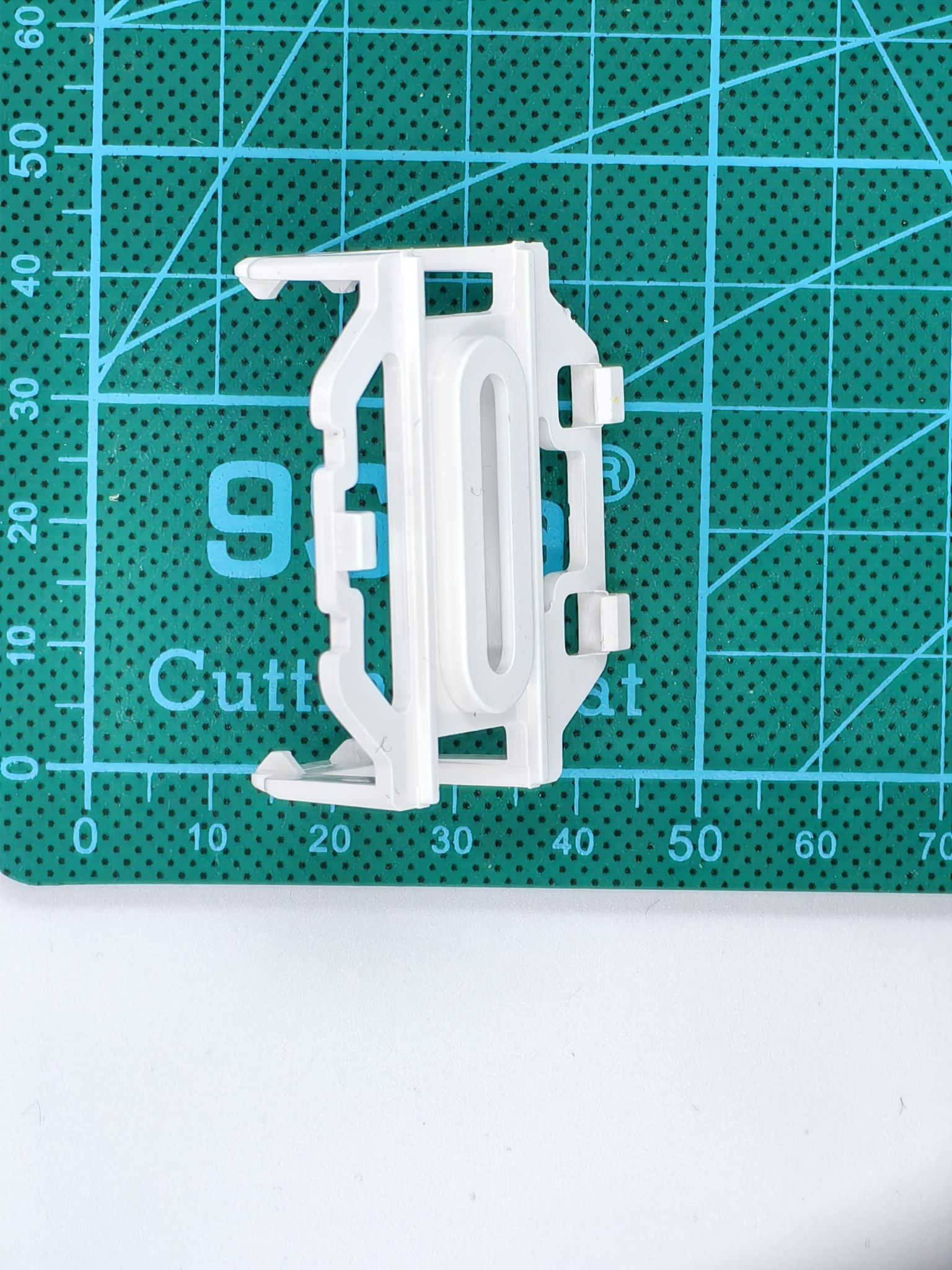

Дополнительные фото устройстваКрепеж
Дополнительные фото устройстваКрепеж

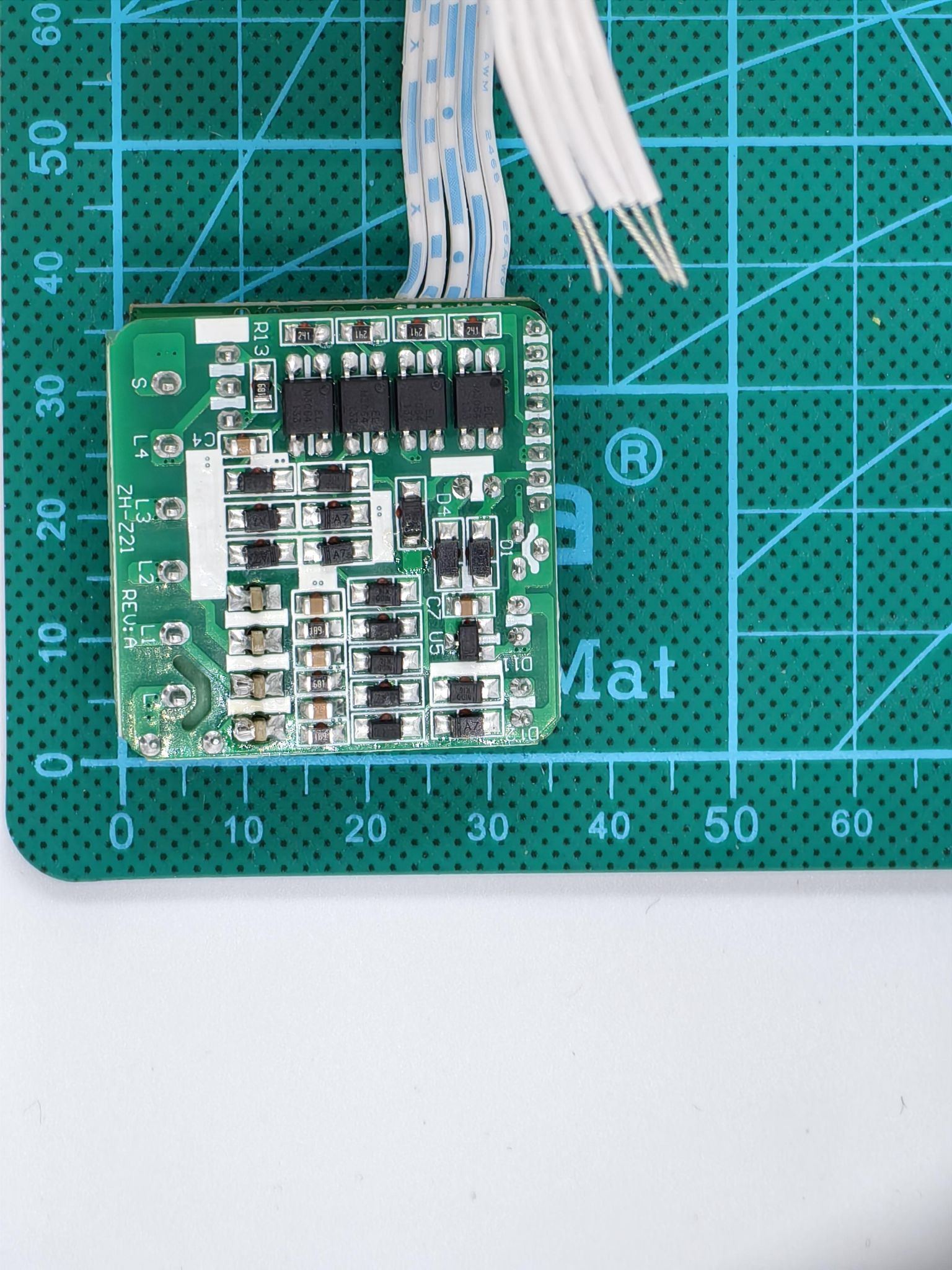

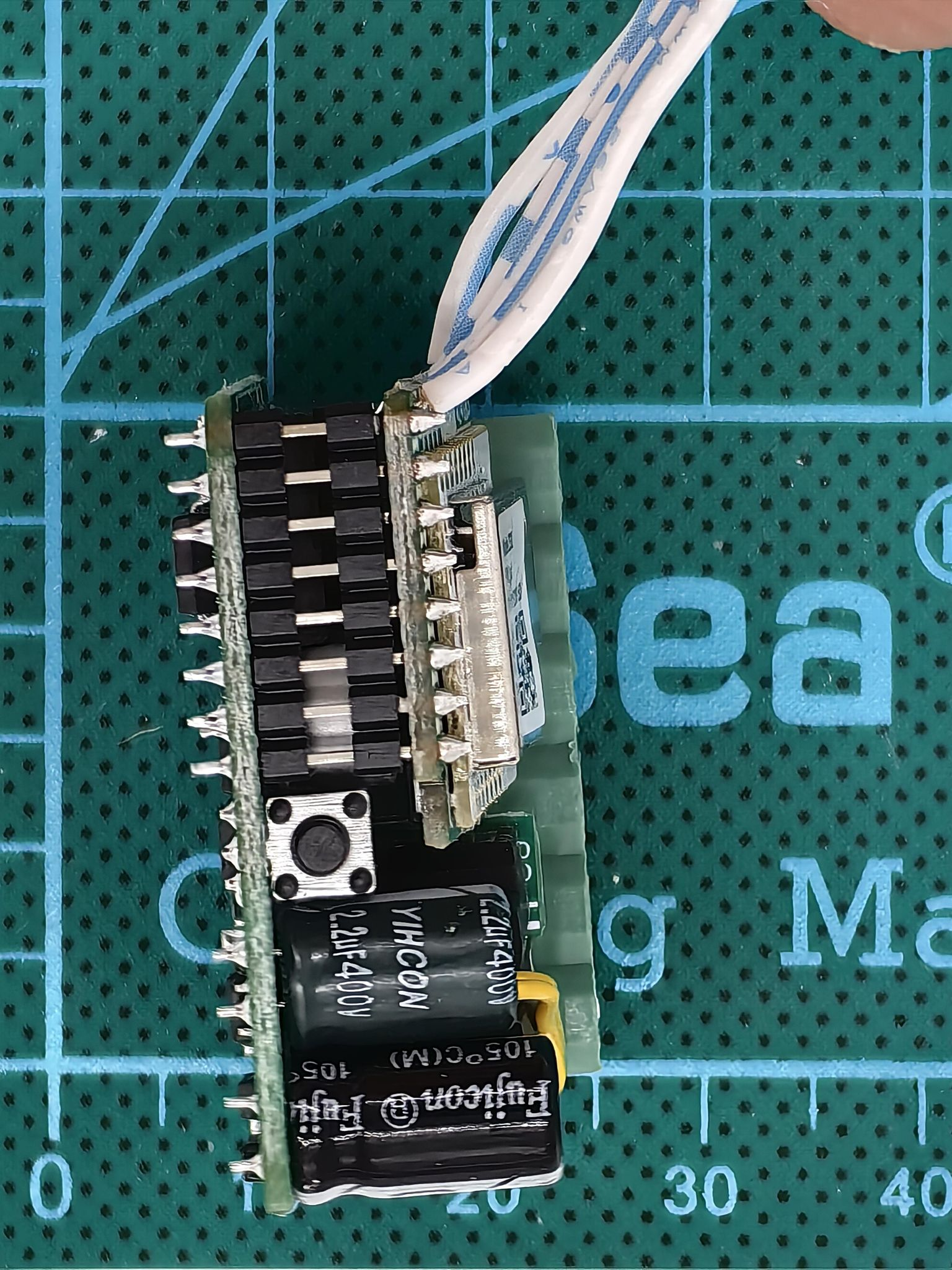

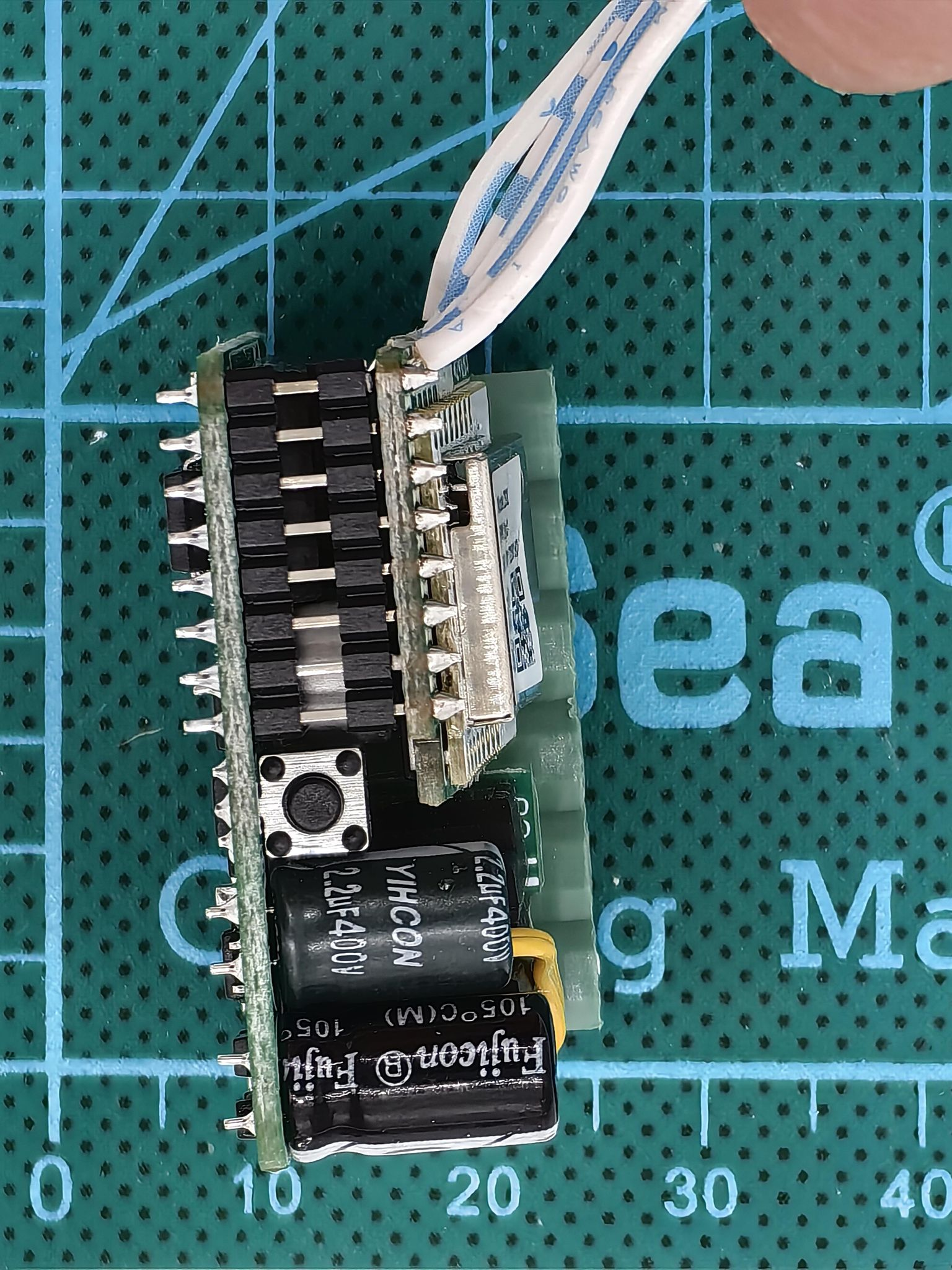

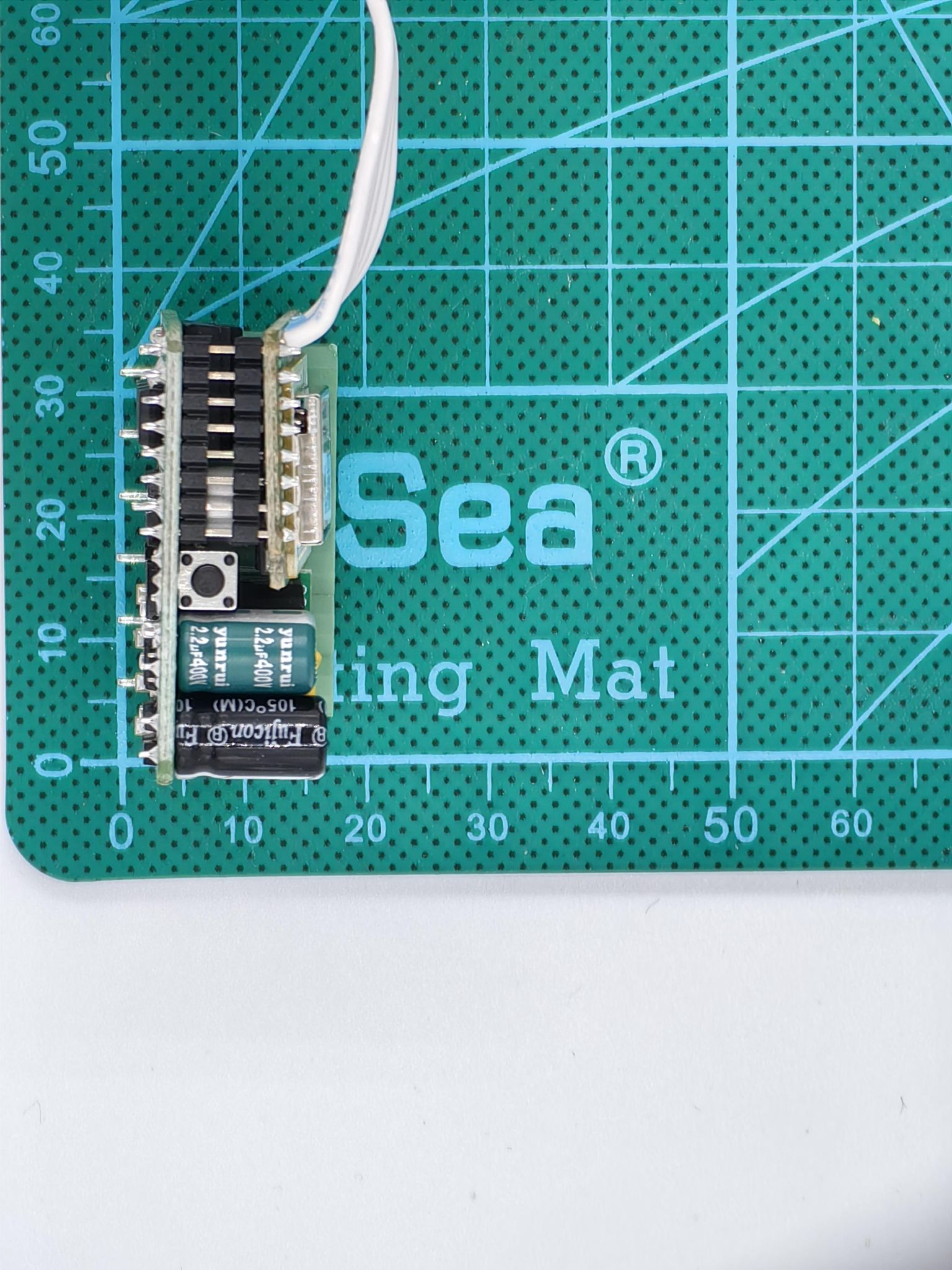

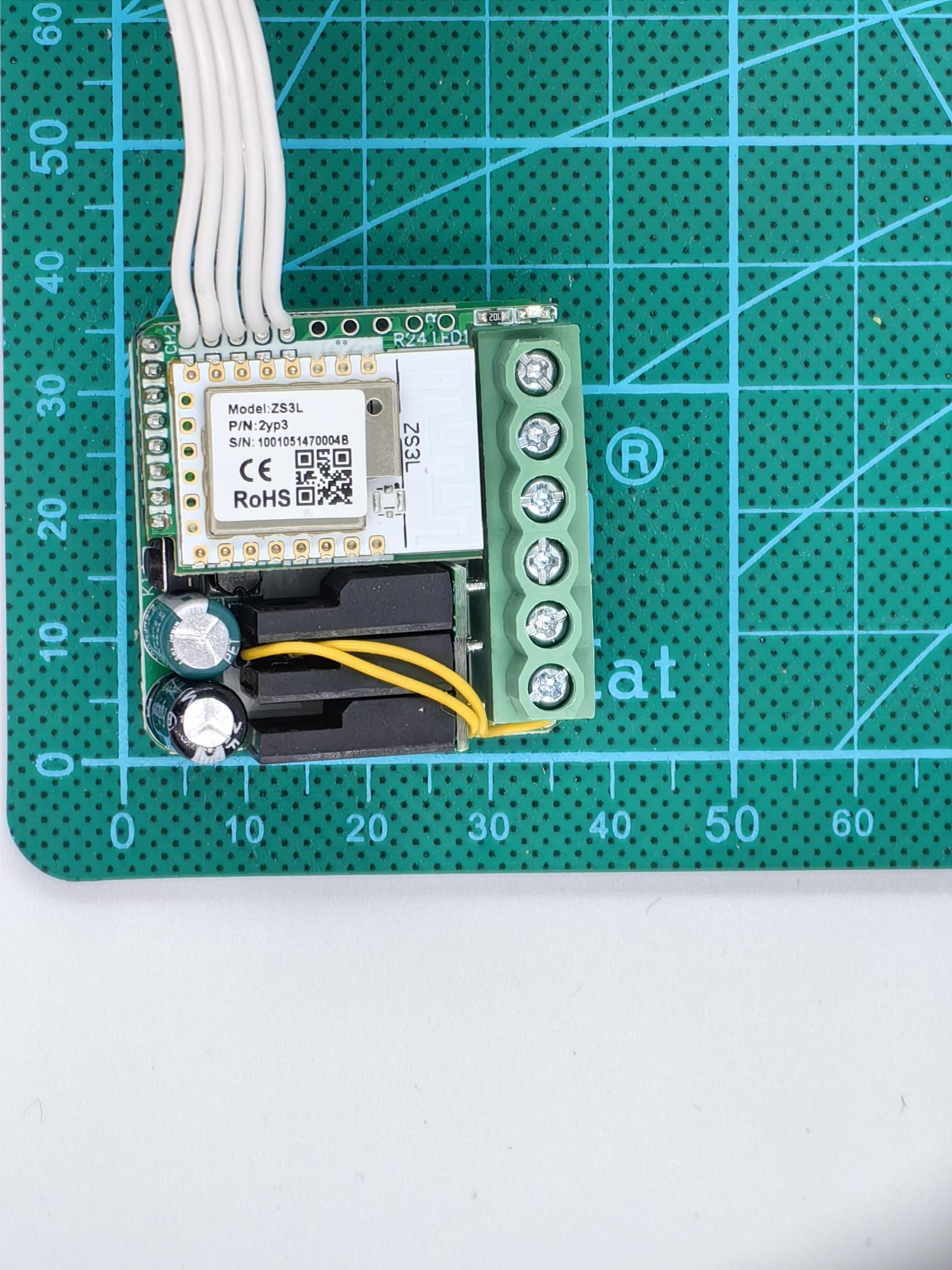

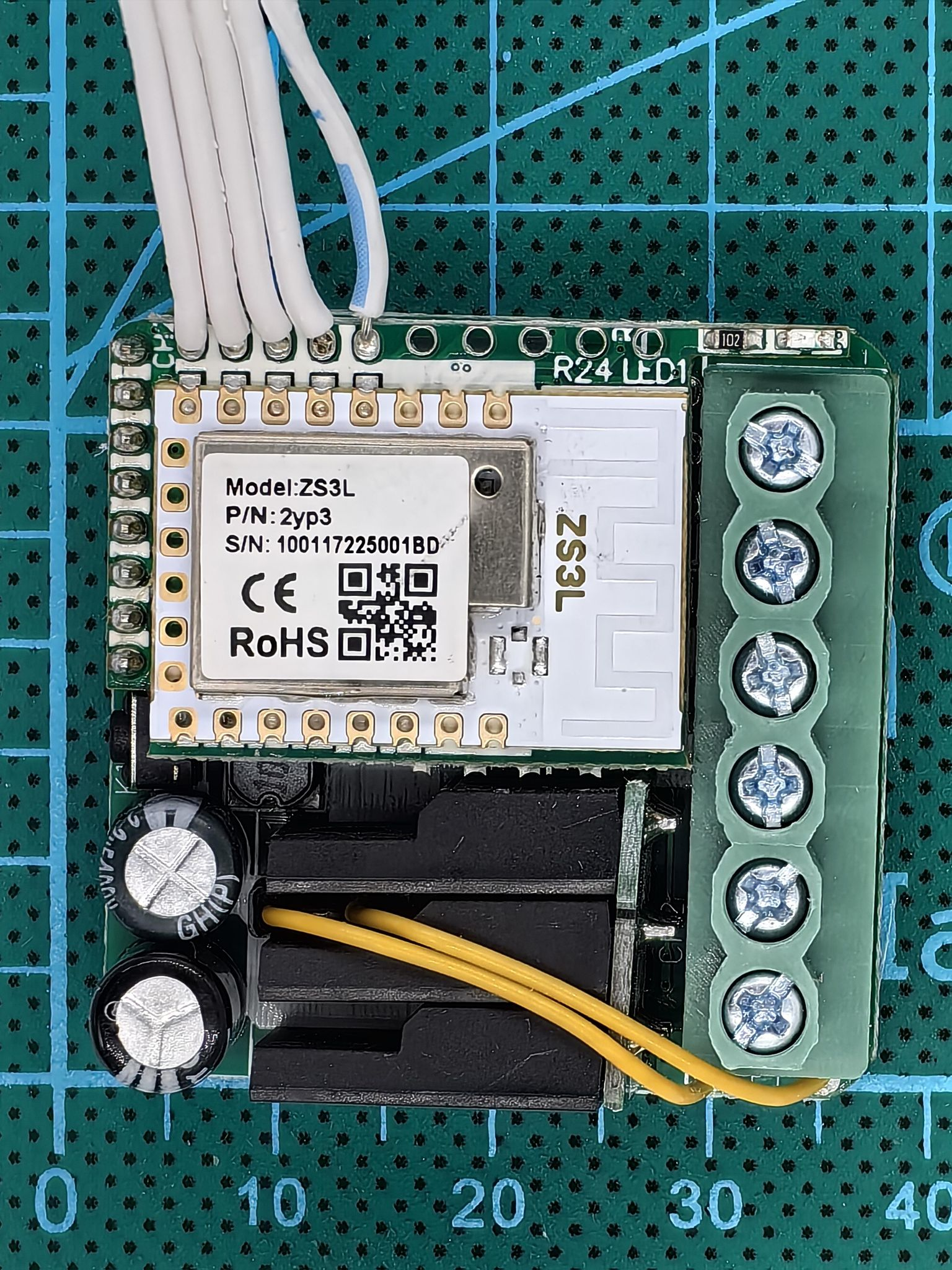

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства

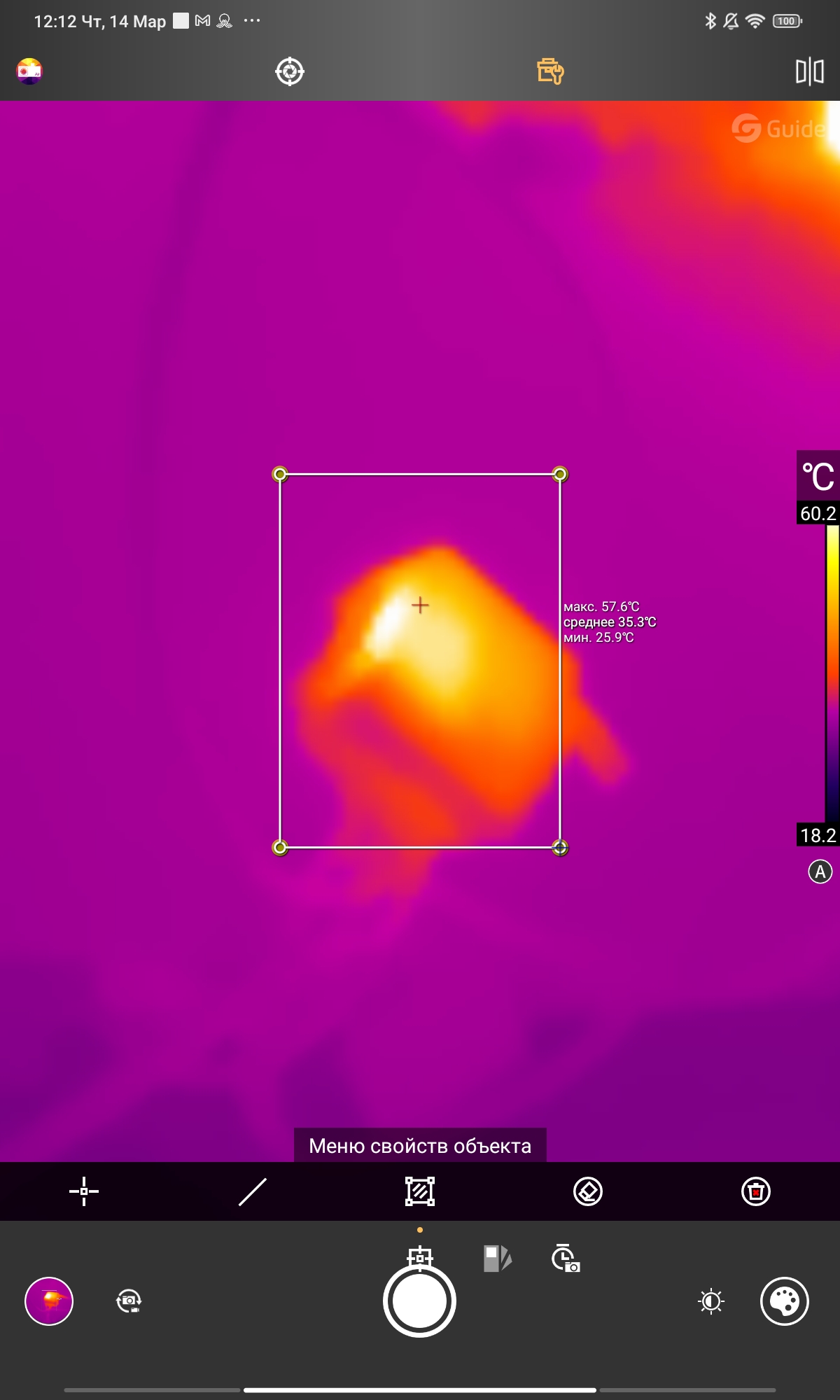

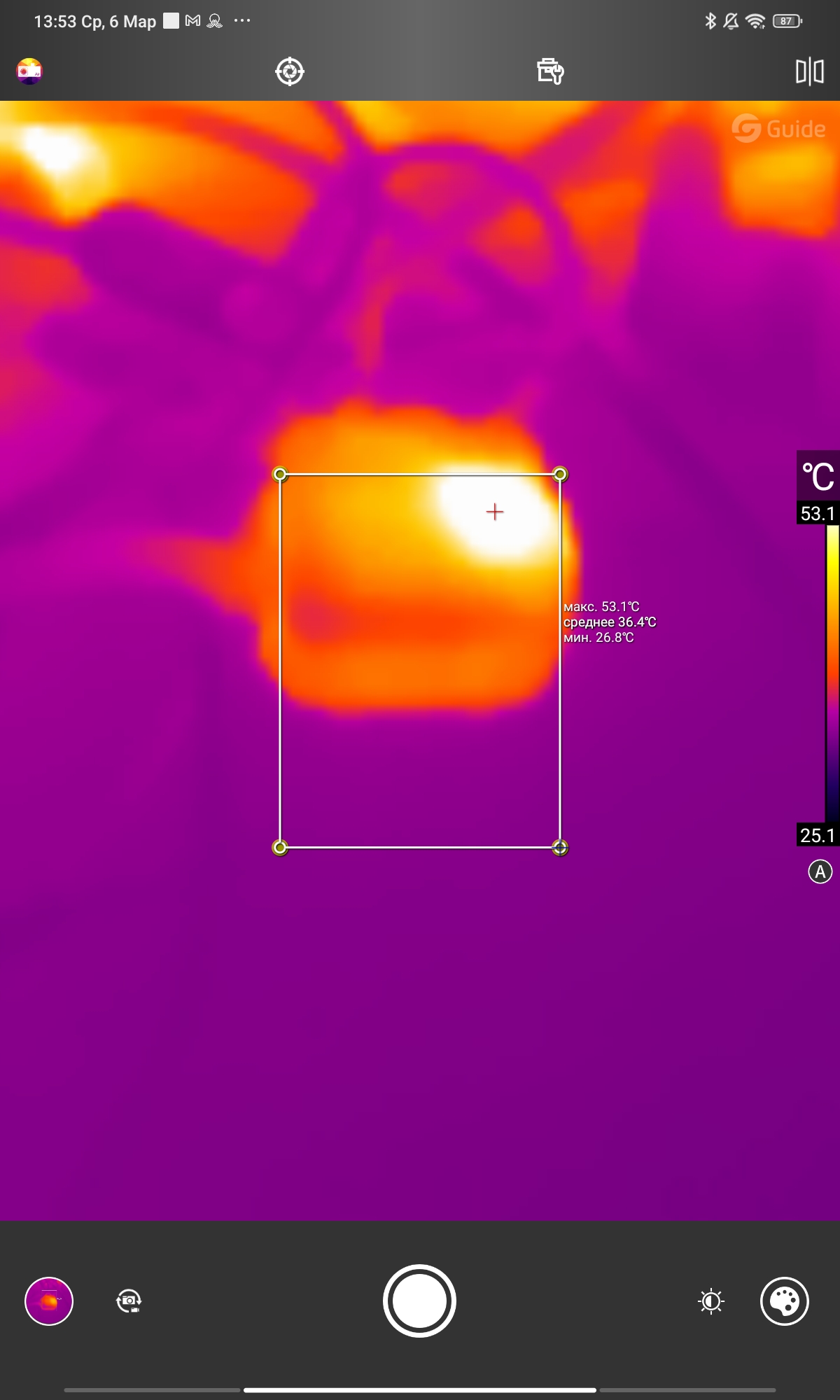

Дополнительные фото устройстваТепловизор
Дополнительные фото устройстваТепловизор
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | Документация, крепление на DIN-рейку и компенсатор реактивной мощности. |
| 2. | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 10 | 39,2*39,3*18 мм с крепежом: 42,3*39,2*22,3 мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 8 | Есть особенность: включает каналы не одновременно, а с паузой по очереди для избежания скачка напряжения. |
| 7. | Качество изготовления и монтажа электронных компонентов | 10 | |

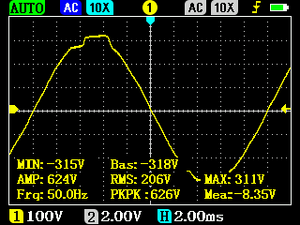

| 8. | Шум при работе | 5 | Реле без нейтрали для питания использует паразитное питание с срезанием части синусоиды. На LED-лампах появился характерный шум 50 Гц. |
Функциональное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | Шаблон есть, устройство готово к работе сразу после подключения к Sprut | ||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 8 | Сбивается и пропускает команды | ||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | - | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | 5 | WEB 430 мс LAN 420 мс | ||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | 4 | Выключатель 500 мс | ||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 5 | Можно выбрать поведение при обесточивании, настроить таймер и расписание | ||||||||||||||||||||||||
| 11. | Удобство и функциональность стороннего ПО контроллеров | 10 | Полное соответствие | ||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 сек | ||||||||||||||||||||||||
Время реагирования на команды
|
5 | WEB 430 мс LAN 420 мс Выключатель 500 мс |
Нагрузочное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | 8 | Номинальную нагрузку выдерживает, но разогревается до 58°C |
| 2. | Стабильность работы устройства в условиях загруженной сети | - | |
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 7 | Сбивается и пропускает команды |
| 4. | Минимальная рабочая мощность | 10 | 9.5 Вт Заявлено 10Вт |
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз | 8 | 4 лампы по 30 Вт LED. Есть особенность: включает каналы не одновременно, а с паузой по очереди для избежания скачка напряжения. |
| 6. | Стресс-тест (период 2с) с почти номинальной нагрузкой — 100 раз | 8 | 4 лампы по 30 Вт LED. Есть особенность: включает каналы не одновременно, а с паузой по очереди для избежания скачка напряжения. |
| 7. | Стресс-тест (период 2с) с нагрузкой выше номинальной — 100 раз | 8 | 4*130W LED, включает по очереди. |

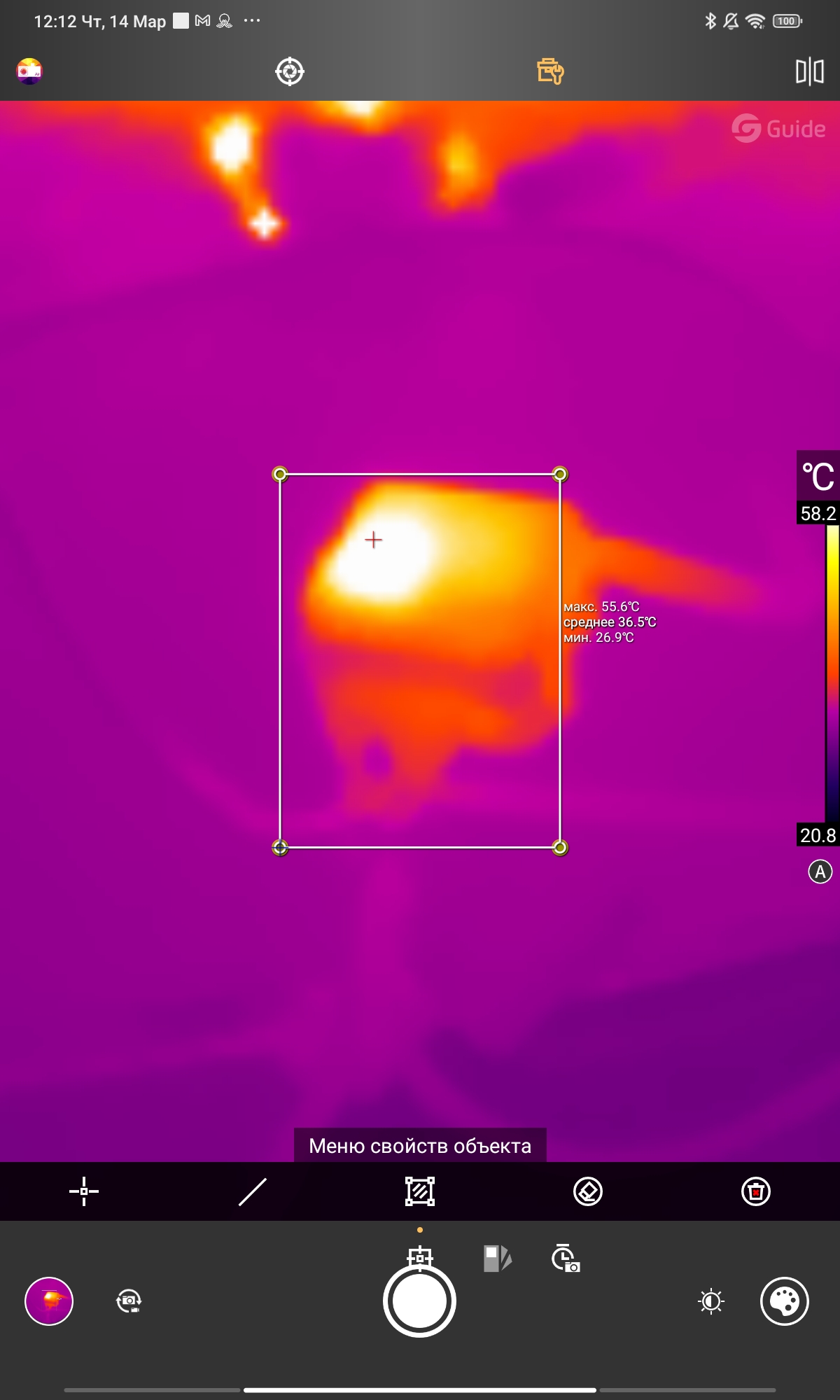

| 8. | Стресс-тест с долгосрочной работой (1 час) | 8 | 4*95W накаливания, прогрелся до 58 градусов при температуре в комнате 25 градусов |
| 9. | Тест на выносливость (период 1 с) — 1000 раз | 6 | 4*130W LED Сбивается, периодический пропуск команд и шум |
| 10. | Минимальное рабочее напряжение | 10 | Работает стабильно при заявленных 200В |
Заключение
Рейтинг 6.5. Реле соответствует заявленным требованиям. Реле работает медленно, работает бесшумно, номинальную нагрузку выдерживает и не греется. Каналы переключает последовательно, а не одновременно. При подключении LED ламп, лампы начинают шуметь. Работает с выключателями с фиксацией и без фиксации (зависит от схемы подключения). Можно перевести в режим сопряжения через проводной выключатель. Не рекомендуем к использованию.
