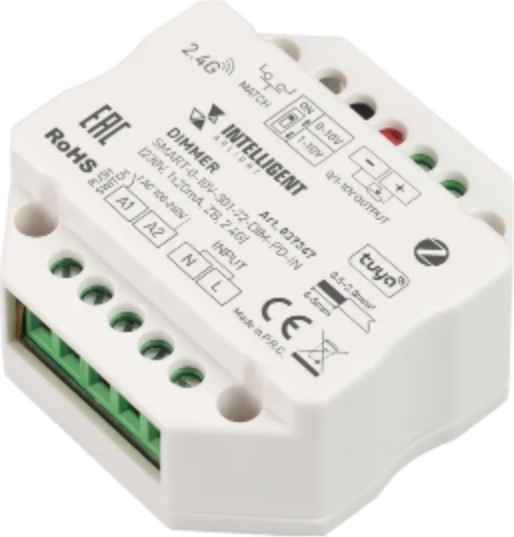

✅Arlight zigbee + RF Диммер 1 канальный 0-10В 20mA
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Рейтинг устройства8
Назначение и функциональные требованияДля управления блоками питания по входу 0-10в
Производитель устройстваArlight
Модель и линейка устройстваSMART-0-10V-301-72-DIM-PD-IN
Ток нагрузки общий20mA
Ток нагрузки на 1 канал20mA
Количество каналов1
Наличие управления по RFда
Наличие управления через проводную кнопкуда
Диапазон рабочих температур-20~45°C
Способ монтажав подрозетник/на панель
Наличие нуляС нулевой линией
Габариты52x52x26mm
Рабочее напряжение100-240В
Артикул устройства и ссылка на сайт производителя37347
Режим сопряжения и сбросазажать кнопку MATCH на 5 секунд
Поведение при обесточиваниипредыдущее состояние
Роль в Zigbee сетиМаршрутизатор
Экосистемаtuya
Степень защитыIP20
Интеграция со SprutZigbee
Каталог sprut-
Шаблон для sprut
[[:Файл:TS0501B_TZB210_rkgngb5o.json|]]Скачать
Где купитьarlight
Стоимость в $$61
Номер на складеDVLK0042
Номер коробки22

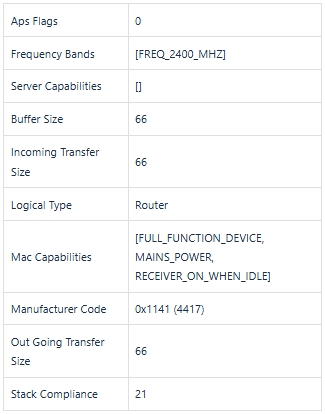

Номер коробкиИнформация об устройстве(SprutHub)

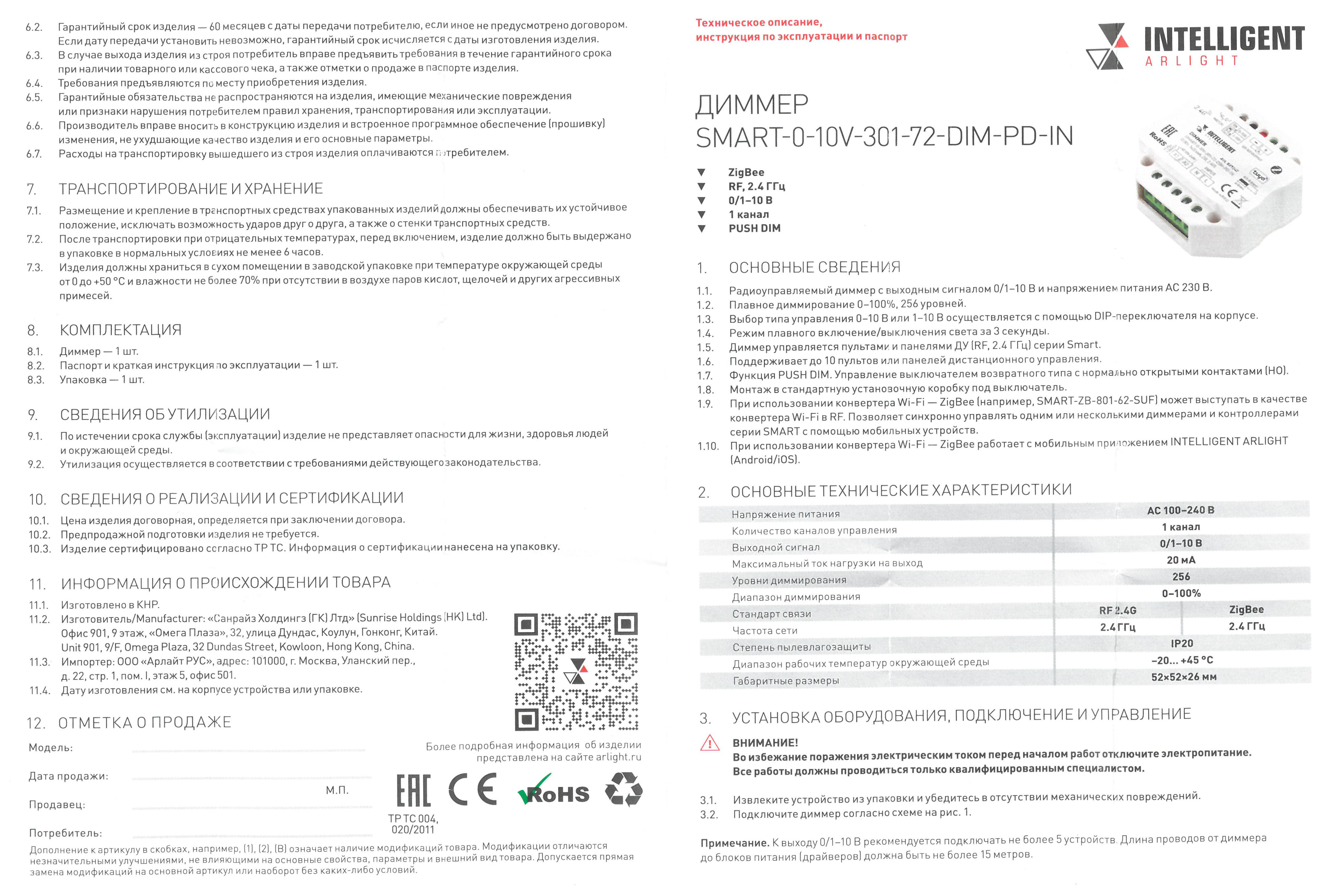

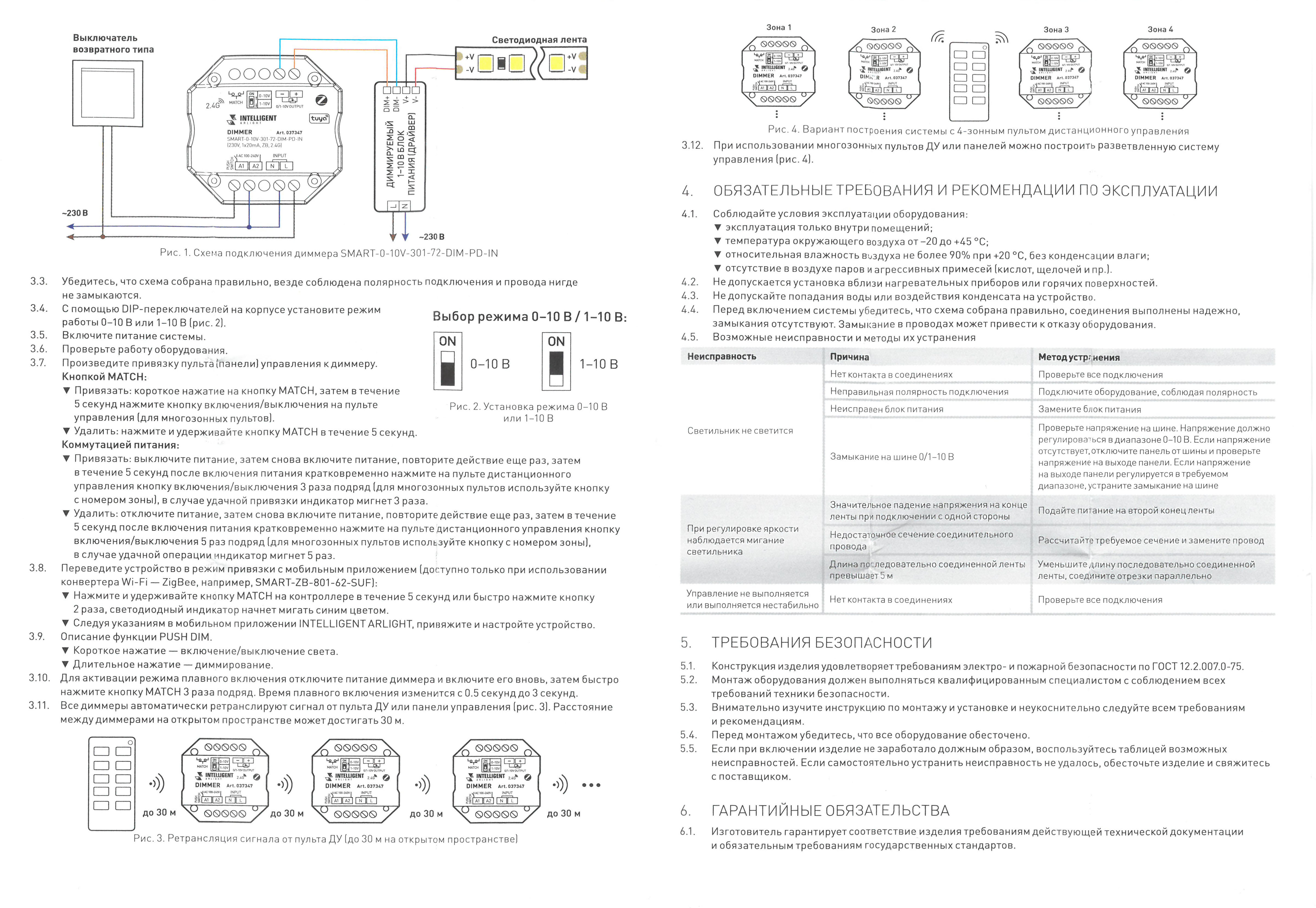

Оригинальная документация из комплекта устройства
Документация
Оригинальная документация из комплекта устройства
Документация

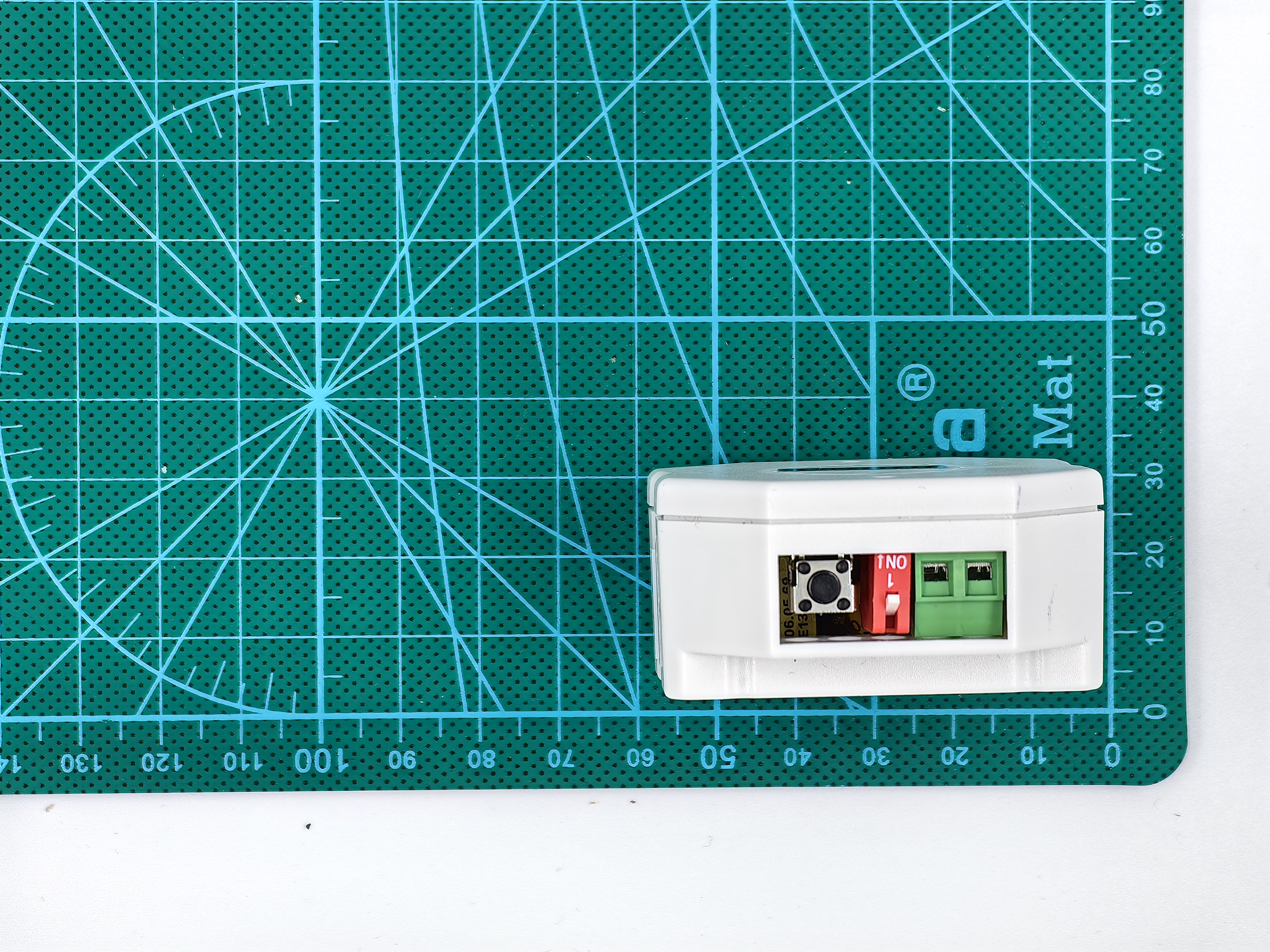

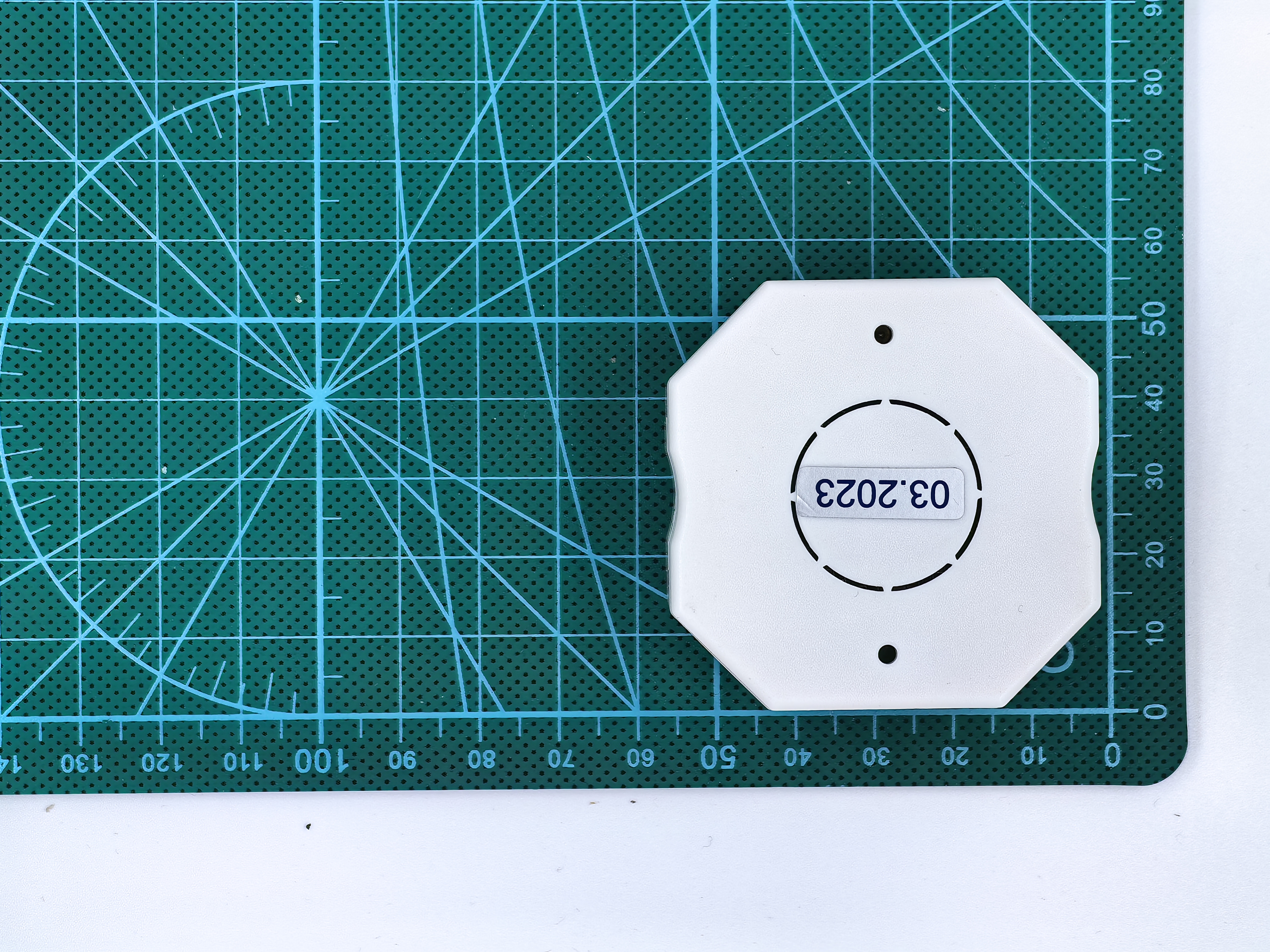

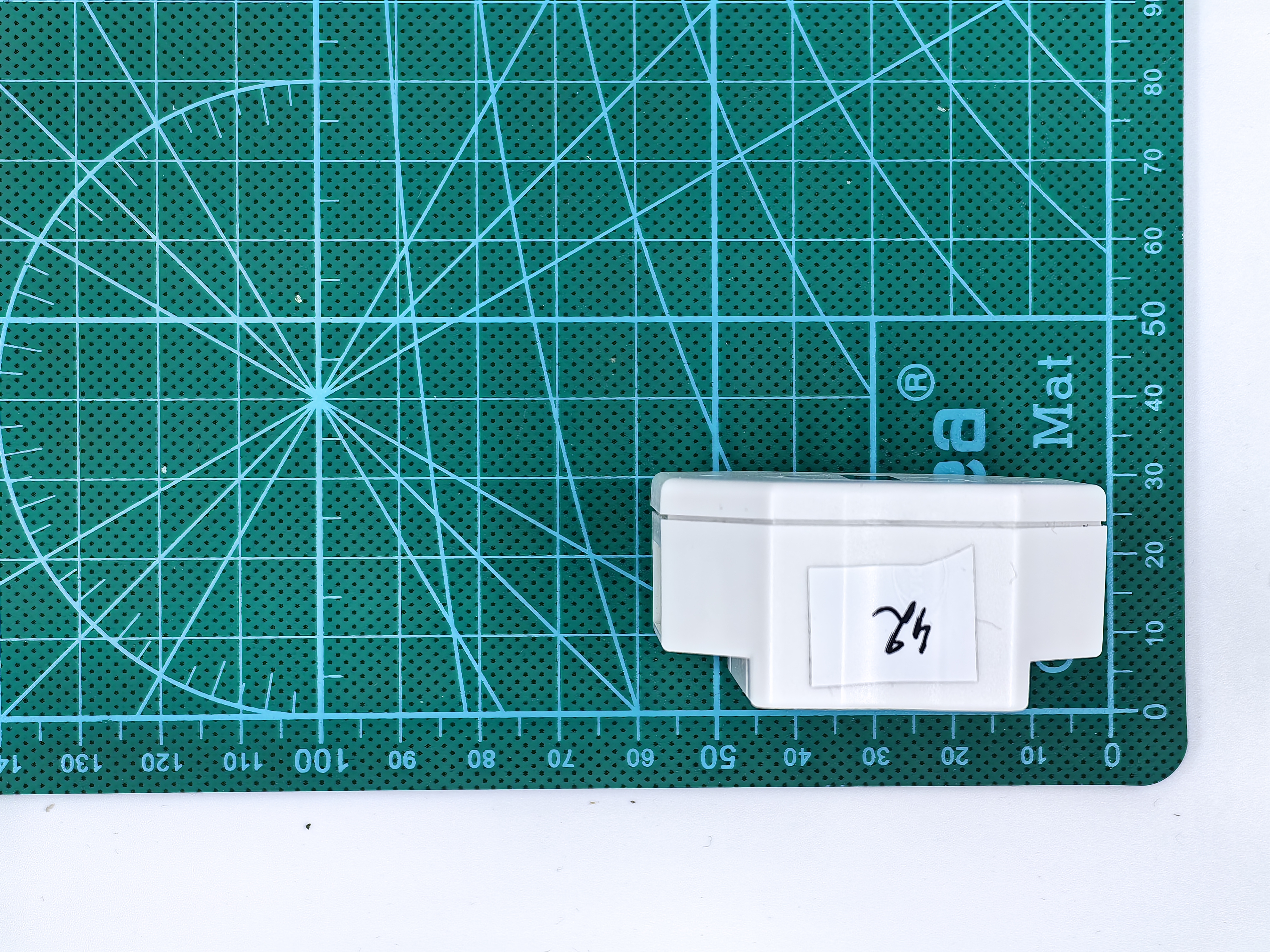

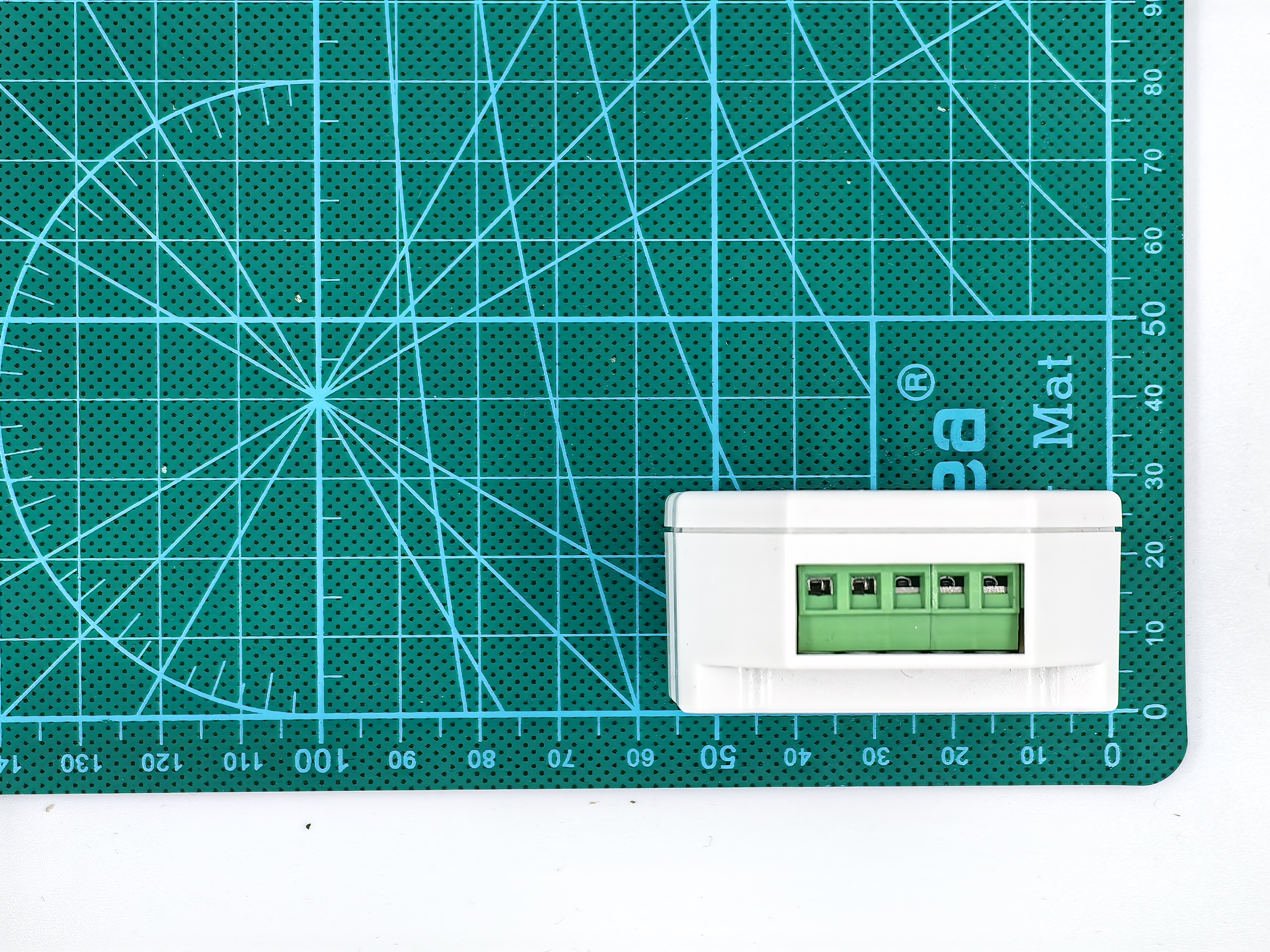

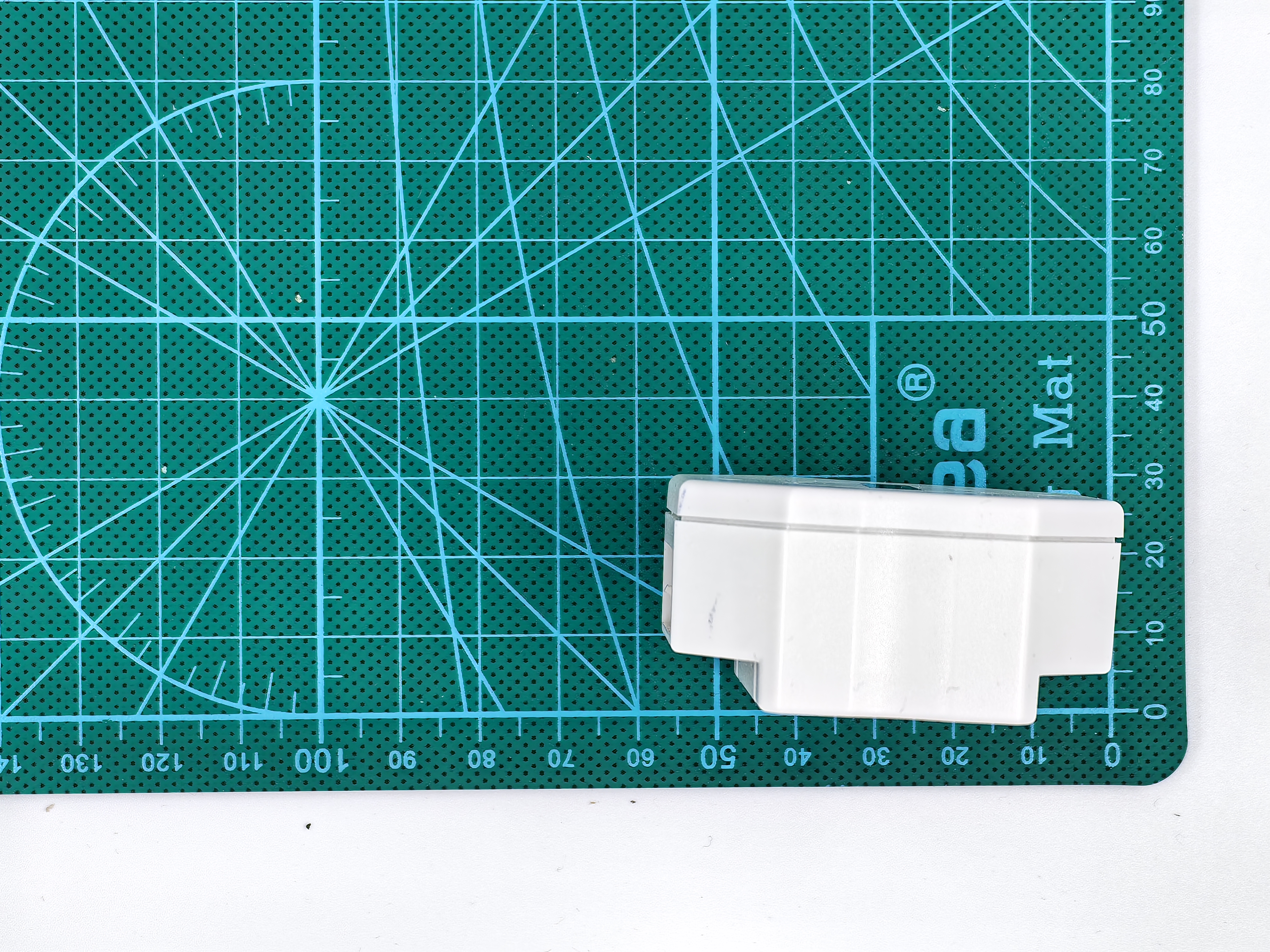

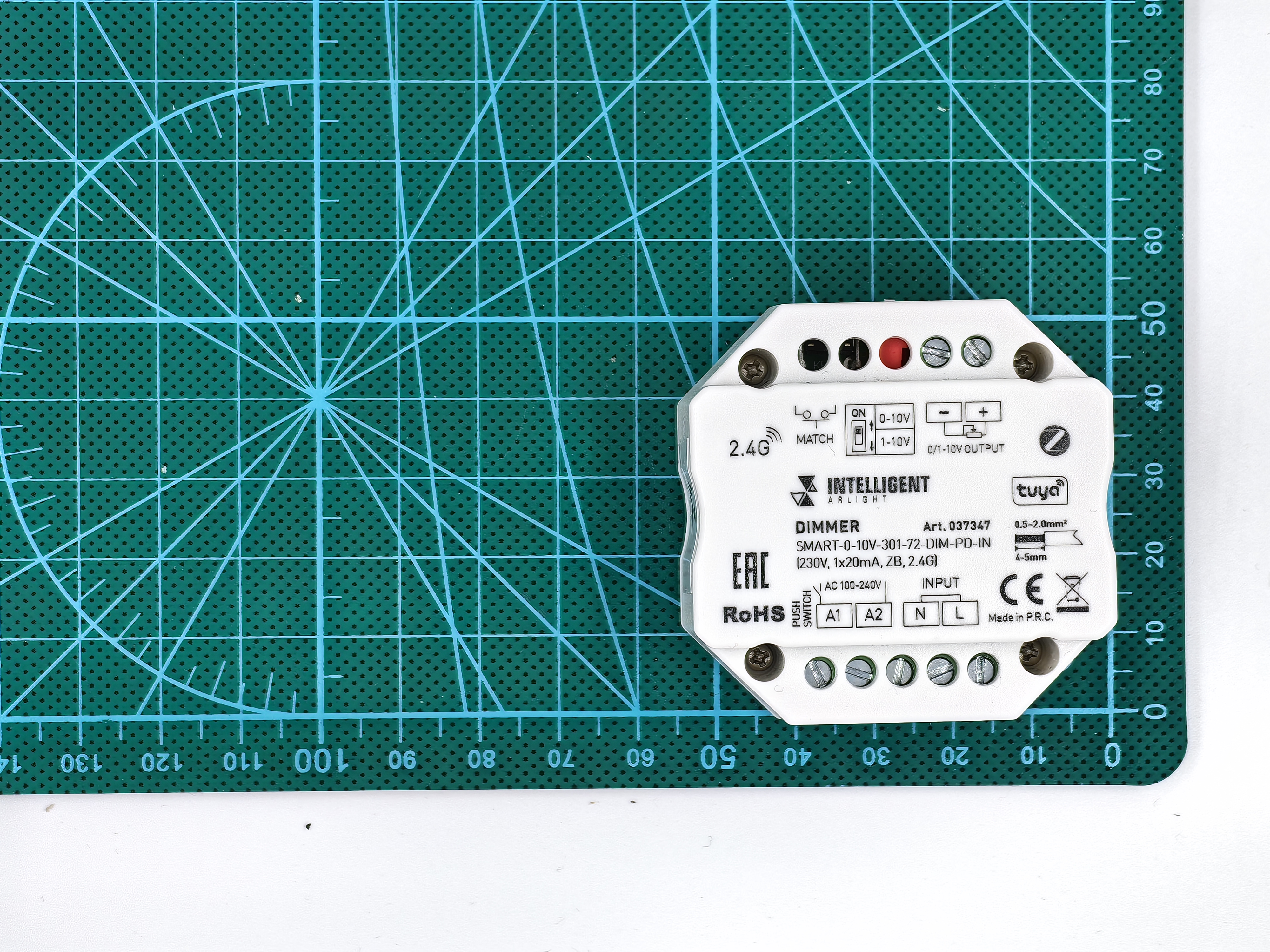

Дополнительные фото устройства
Фото
Дополнительные фото устройства
Фото
Дополнительные фото устройства
Фото
Дополнительные фото устройства
Фото
Дополнительные фото устройства
Фото
Дополнительные фото устройства
Фото

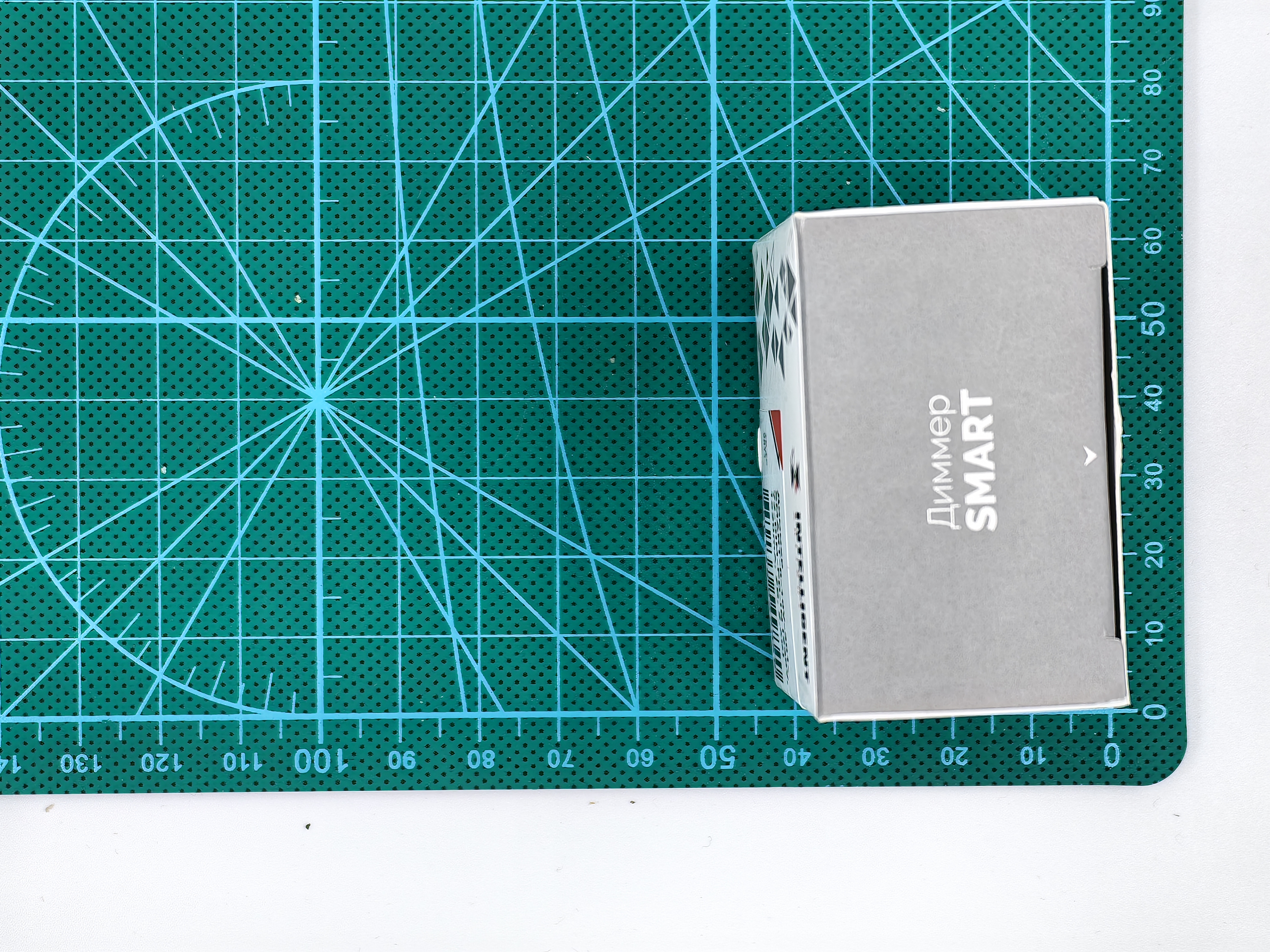

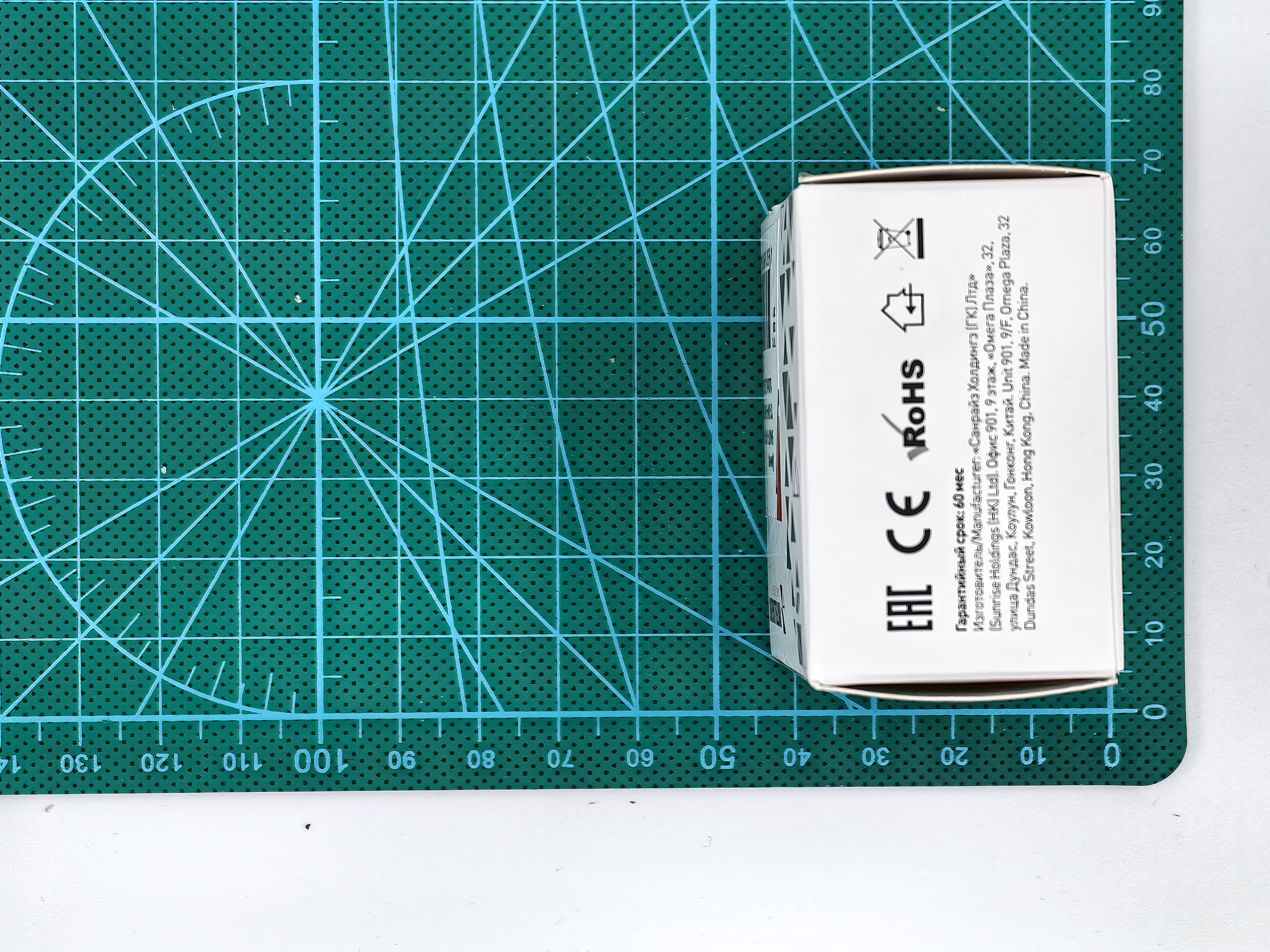

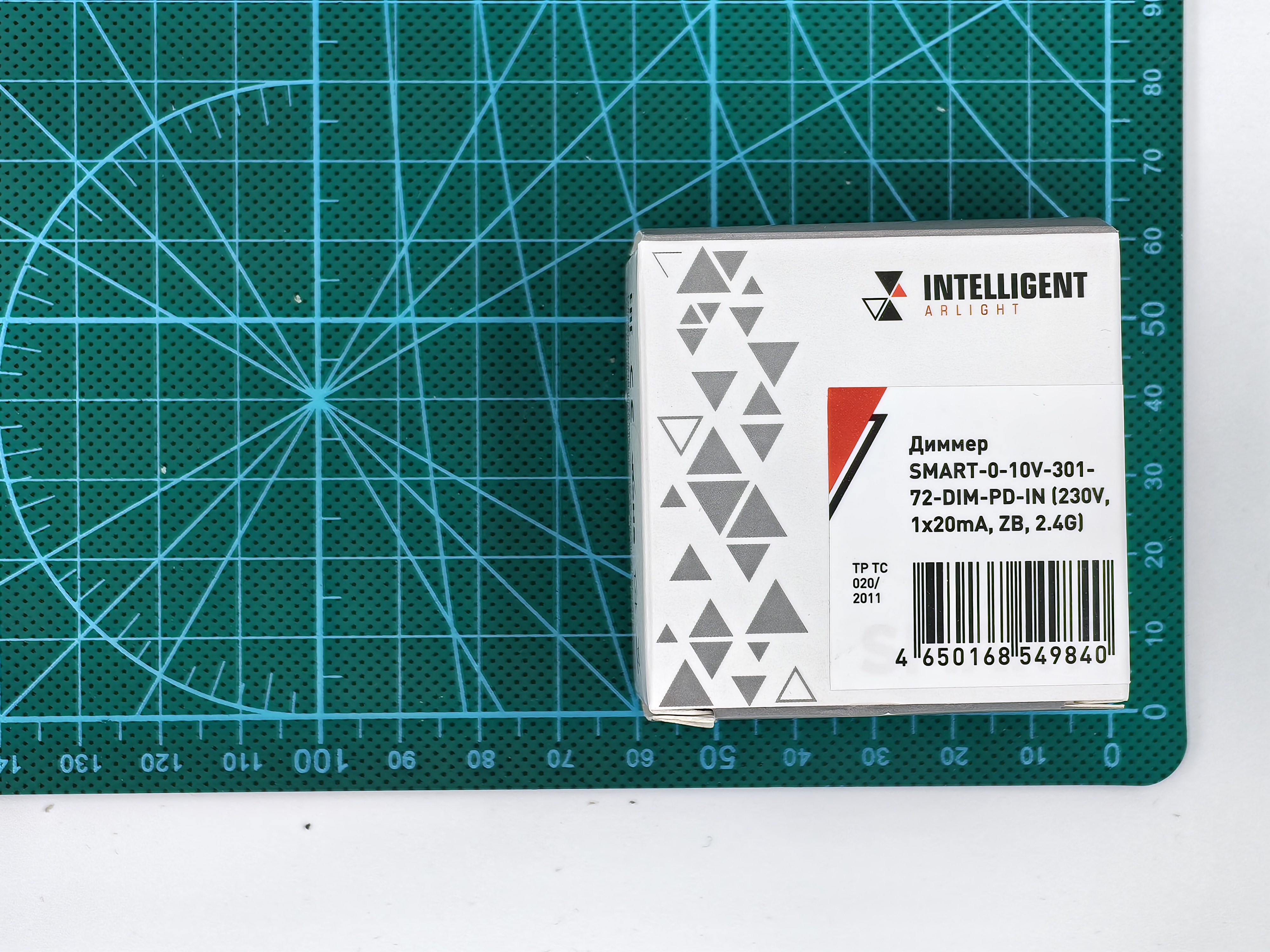

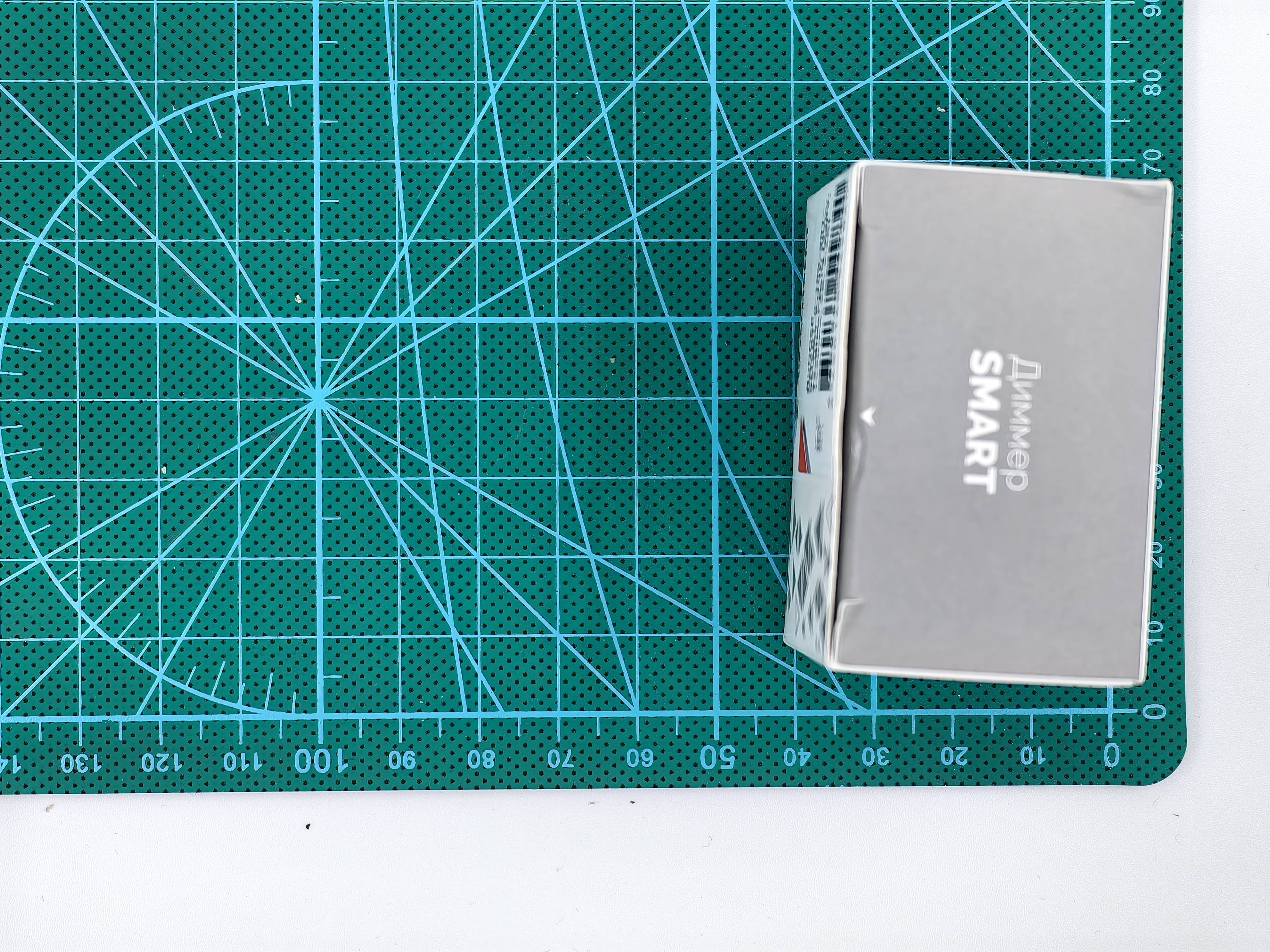

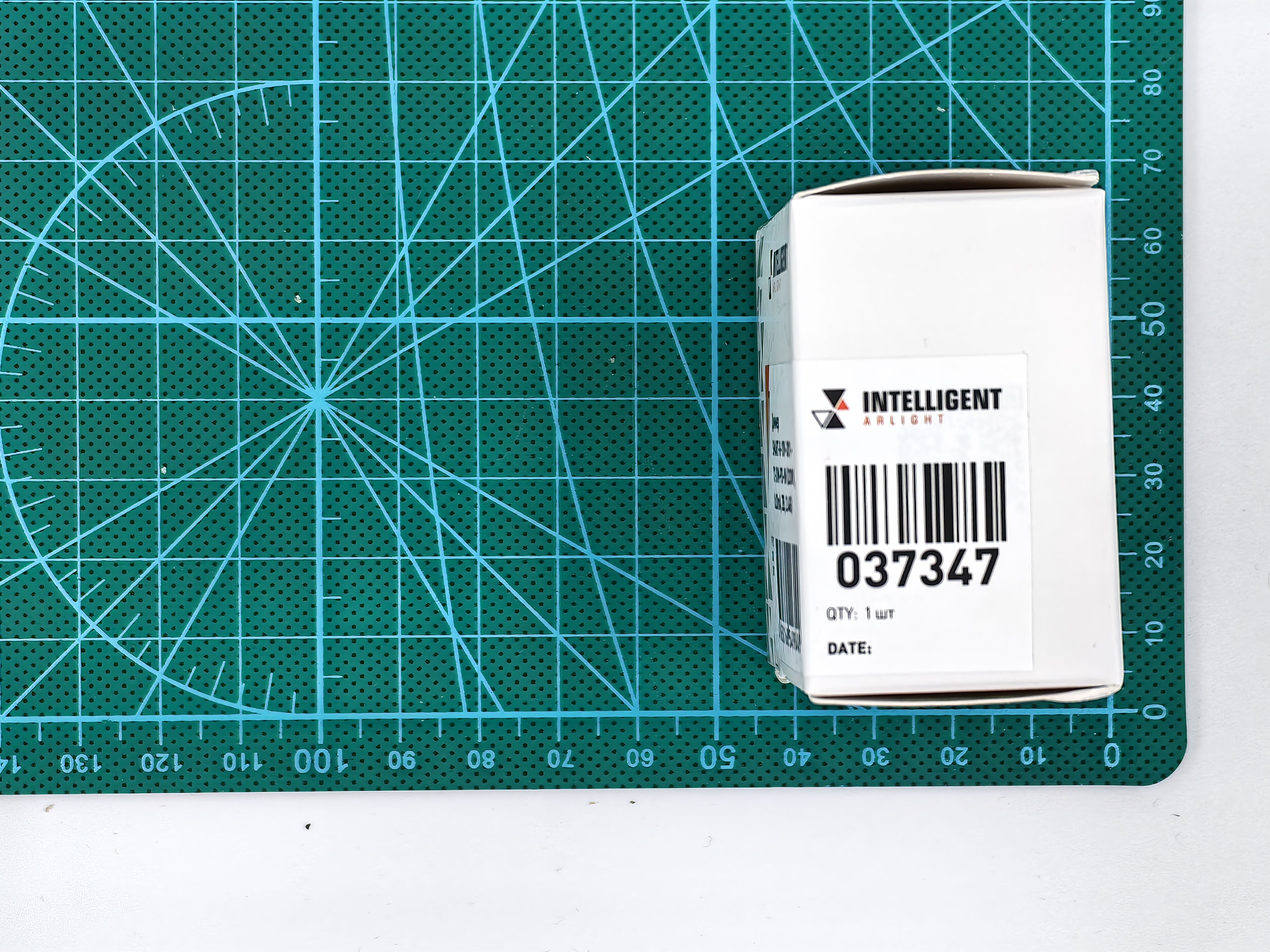

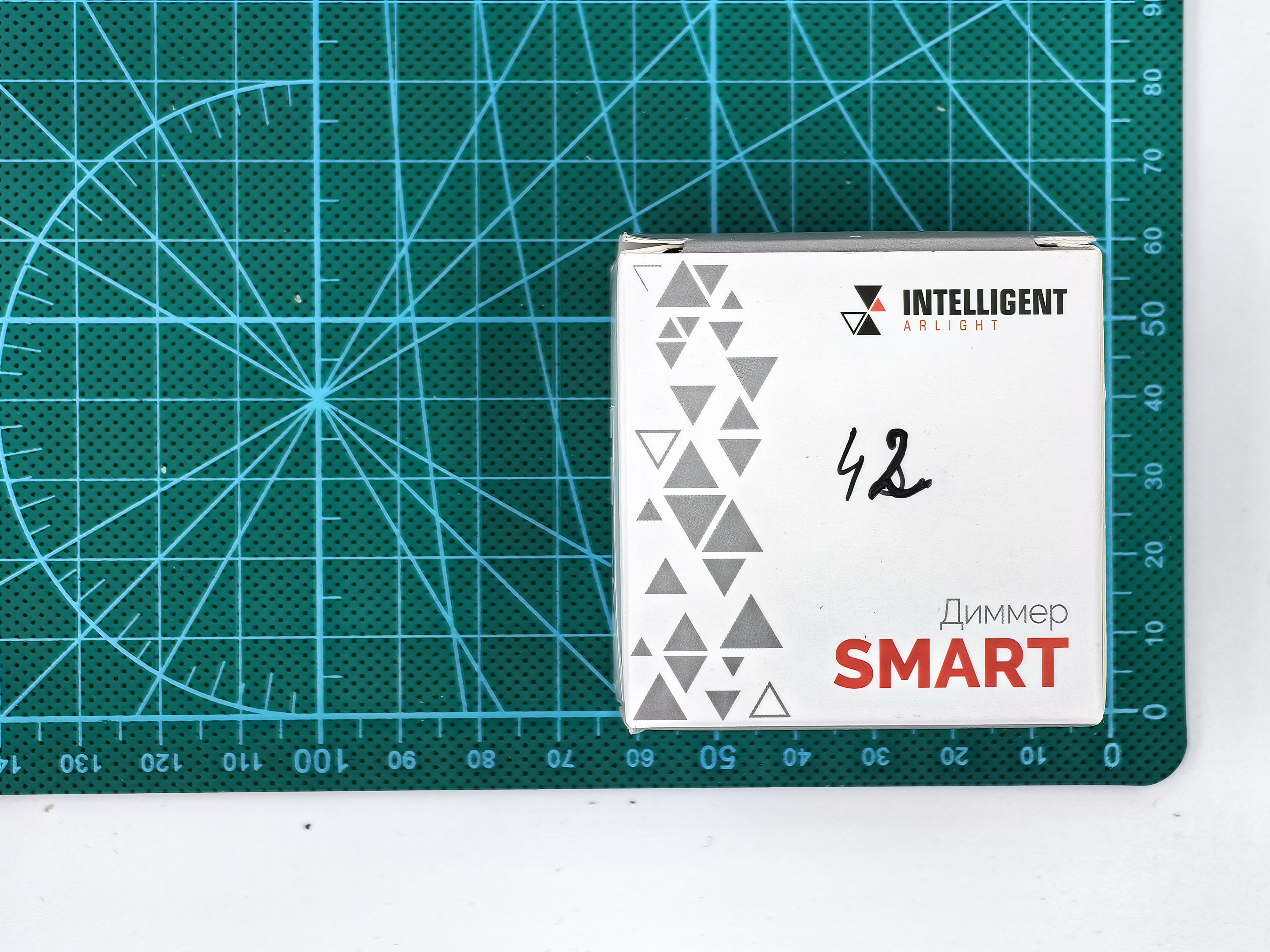

Дополнительные фото устройства
Коробка
Дополнительные фото устройства
Коробка
Дополнительные фото устройства
Коробка
Дополнительные фото устройства
Коробка
Дополнительные фото устройства
Коробка
Дополнительные фото устройства
Коробка

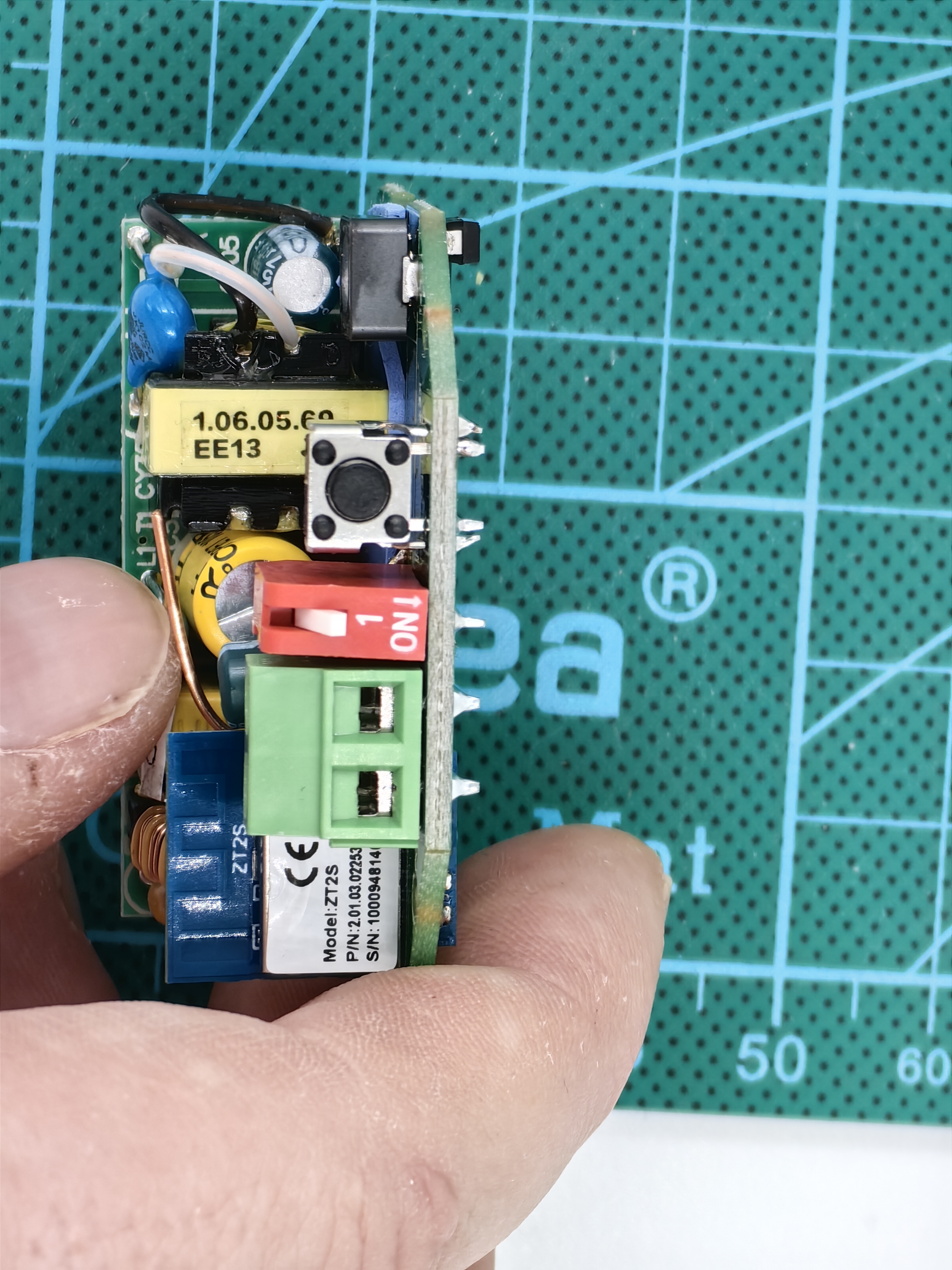

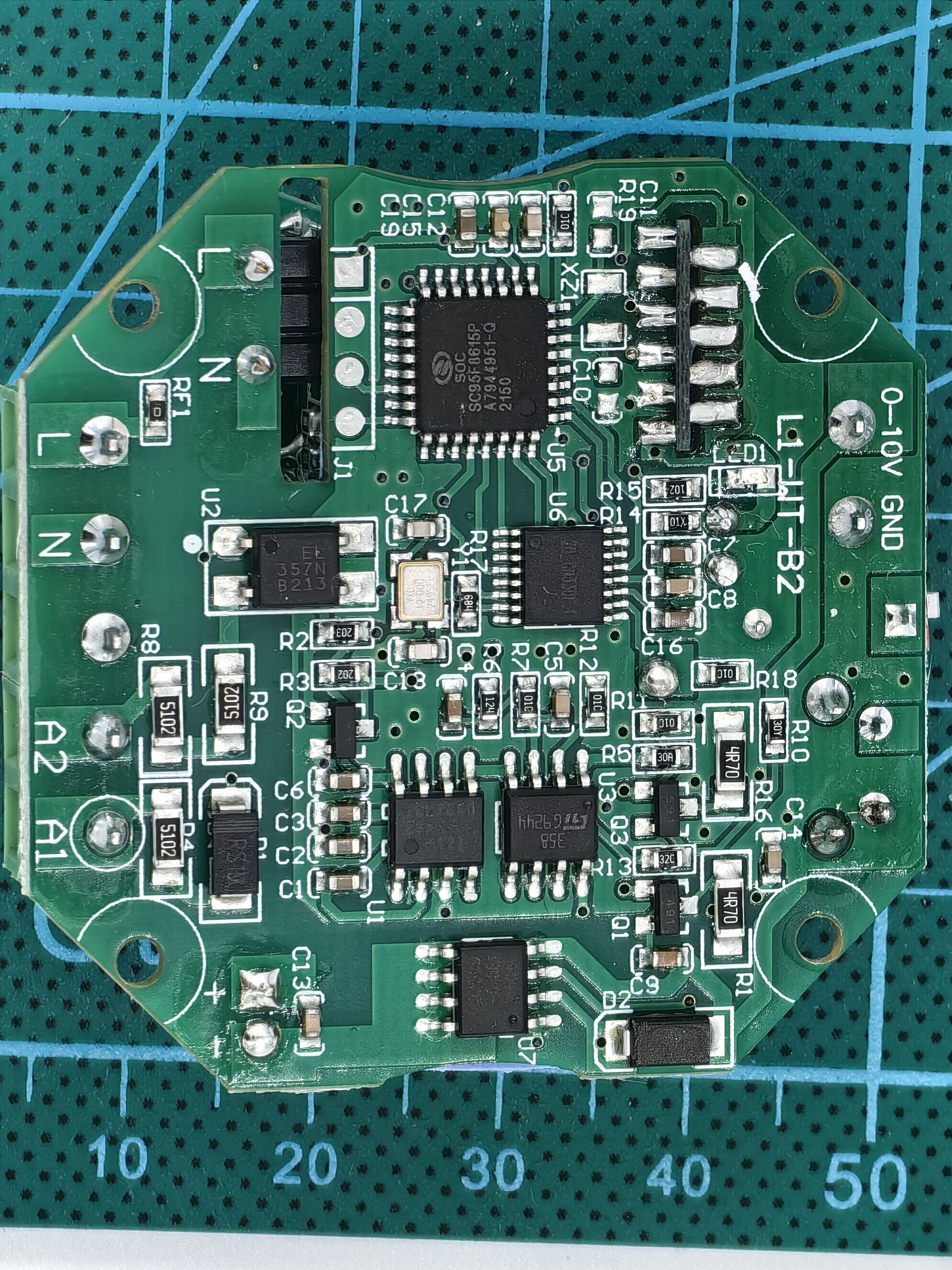

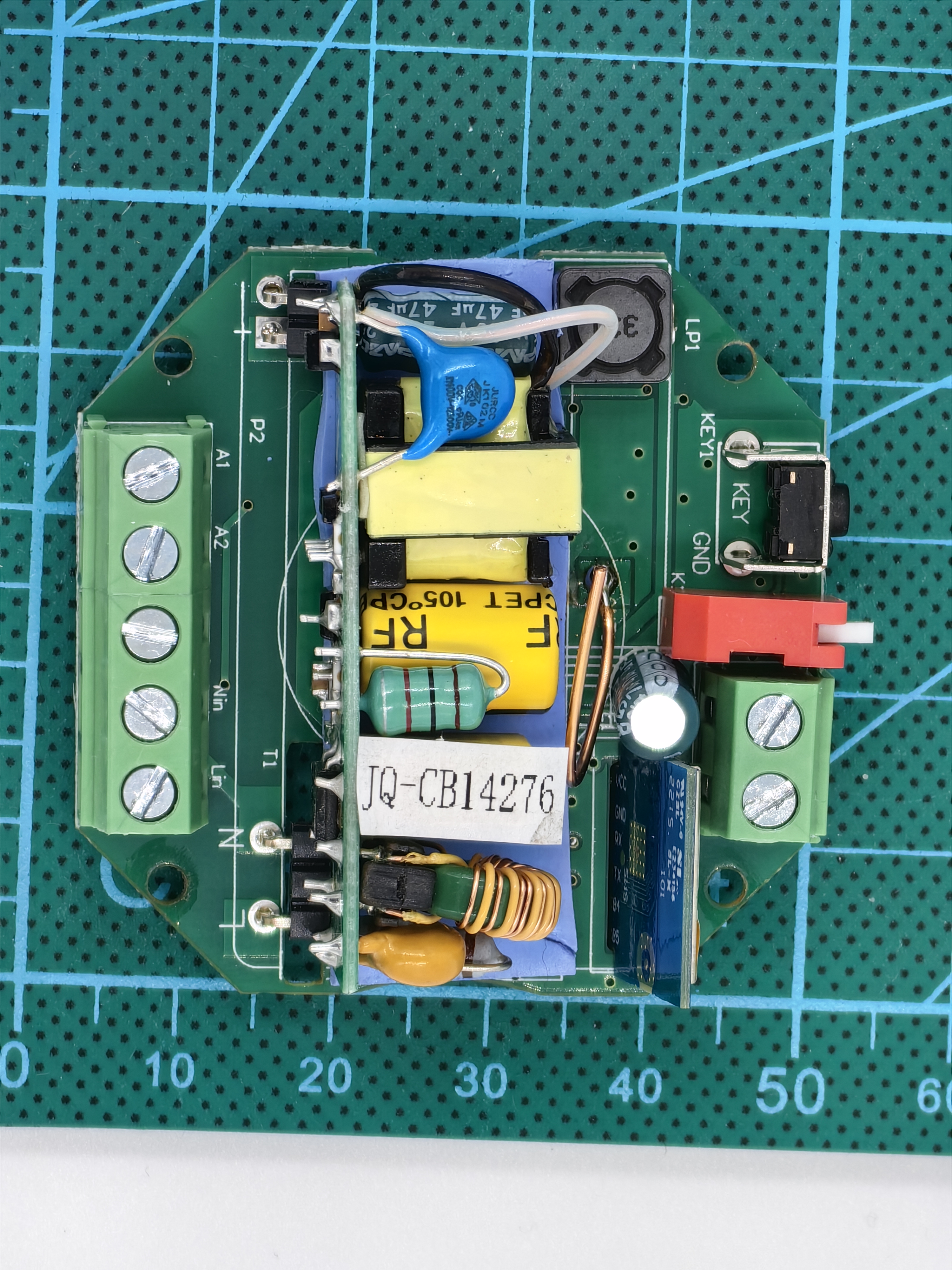

Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Особенность: если включить, установить в спрут мощность меньше 10%, выключить, а потом включить, то на диммере будет 1V. Дальше можно изменить значение в спрут, после снова вернуть значение на меньше 10%, и все будет соответствовать таблице.
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 10 | Размер по паспорту: 52x52x26mm Реальный размер: 51.82x51.82x25.84mm |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 10 | |
| 7. | Качество изготовления и монтажа электронных компонентов | 10 | |
| 8. | Шум при работе | 10 |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | |||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | - | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | 3.5 | 500мс LAN 570мс WEB | ||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | 7 | 320мс Выключатель | ||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 10 | Можно регулировать яркость, настроить работу по таймеру/расписанию | ||||||||||||||||||||||||
| 11. | Удобство и функциональность стороннего ПО контроллеров | 10 | |||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 1-2сек | |||||||||||||||||||||||||
| 13. | Тип подключаемого устройства | Нельзя выбрать | Тип в спруте | ||||||||||||||||||||||||

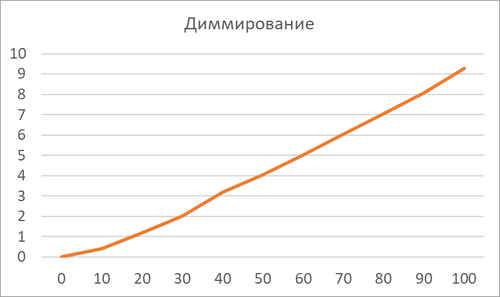

| 14. | Плавность диммирования | Построить график по 10 точкам. Режим 1-10:  Режим 0-10:
| |||||||||||||||||||||||||
| 15. | Наличие плавного пуска нагрузки | да | |||||||||||||||||||||||||
| 16. | Время реагирования на команды
|
5 | 320мс Выключатель 500мс LAN 570мс WEB |
Заключение
Рейтинг 8. Линейно диммирует, медленно реагирует на команды.
