✅Aqara Zigbee Реле в подрозетник с нулевой линией 220В 10А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Рейтинг устройстваРейтинг 8,6. Реле работает очень быстро от выключателя и со средней скоростью от приложения. Выдерживает заявленную мощность и не греется. Поддерживает два типа выключателей: с фиксацией и без фиксации, тип которого можно выбирать в Sprut. Команды не пропускает. Можно перевести в режим сопряжения с помощью выключателя. Однако плохо работает при минимально заявленной мощности в 3 Вт
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваAqara
Модель и линейка устройстваSMM-U02
Способ монтажав подрозетник
Наличие нулянет
Количество каналов реле1
Установка на Din рейкунет
Максимальная нагрузка общая5А
1250 Вт
1250 Вт
Максимальная нагрузка общая LED-
Максимальная нагрузка на канал5А
1250 Вт
1250 Вт
Минимальная нагрузка на канал3 Вт (Резистивной нагрузки)
Максимальная нагрузка на канал LED-
Диапазон рабочих температур0° ~35°C
Габариты42,9*40*21,4 мм
Рабочее напряжение100 – 250 В~, 50/60 Гц
Тип подключаемого выключателя1. С фиксацией с изменением состояния светильника при изменении положения выключателя
2. Без фиксации (импульсный режим)
2. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'a1. С фиксацией с изменением состояния светильника при изменении положения выключателя
2. Без фиксации (импульсный режим)
3. Не подключен
2. Без фиксации (импульсный режим)
3. Не подключен
Тип связиZigbee
ЭкосистемаAqara
Наличие RF связинет
Степень защиты-
Артикул устройстваSSM-U02
Каталог sprutsprut.ai
Шаблон для sprutlumi.switch...11.json
Интеграция со SprutZigbee
Где купитьaqara
Стоимость$30
Номер на складеDVLK0414
Номер коробки5
Режим сопряжения и сбросаДлительное нажатие кнопки в течение 8 сек
С помощью выключателя: включить и выключить 5 раз (вкл+выкл=1 раз)
С помощью выключателя: включить и выключить 5 раз (вкл+выкл=1 раз)
Поведение при обесточиваниивключено/выключено/ выбирается в интерфейсе
Роль в Zigbee сетиКонечное устройство
Информация об устройстве(SprutHub)
Оригинальная документация из комплекта устройства
Документация
[[:Файл:Single-Switch-Module-T1-With-Neutral_на-сайте.pdf|]]Скачать
Дополнительные фото устройства

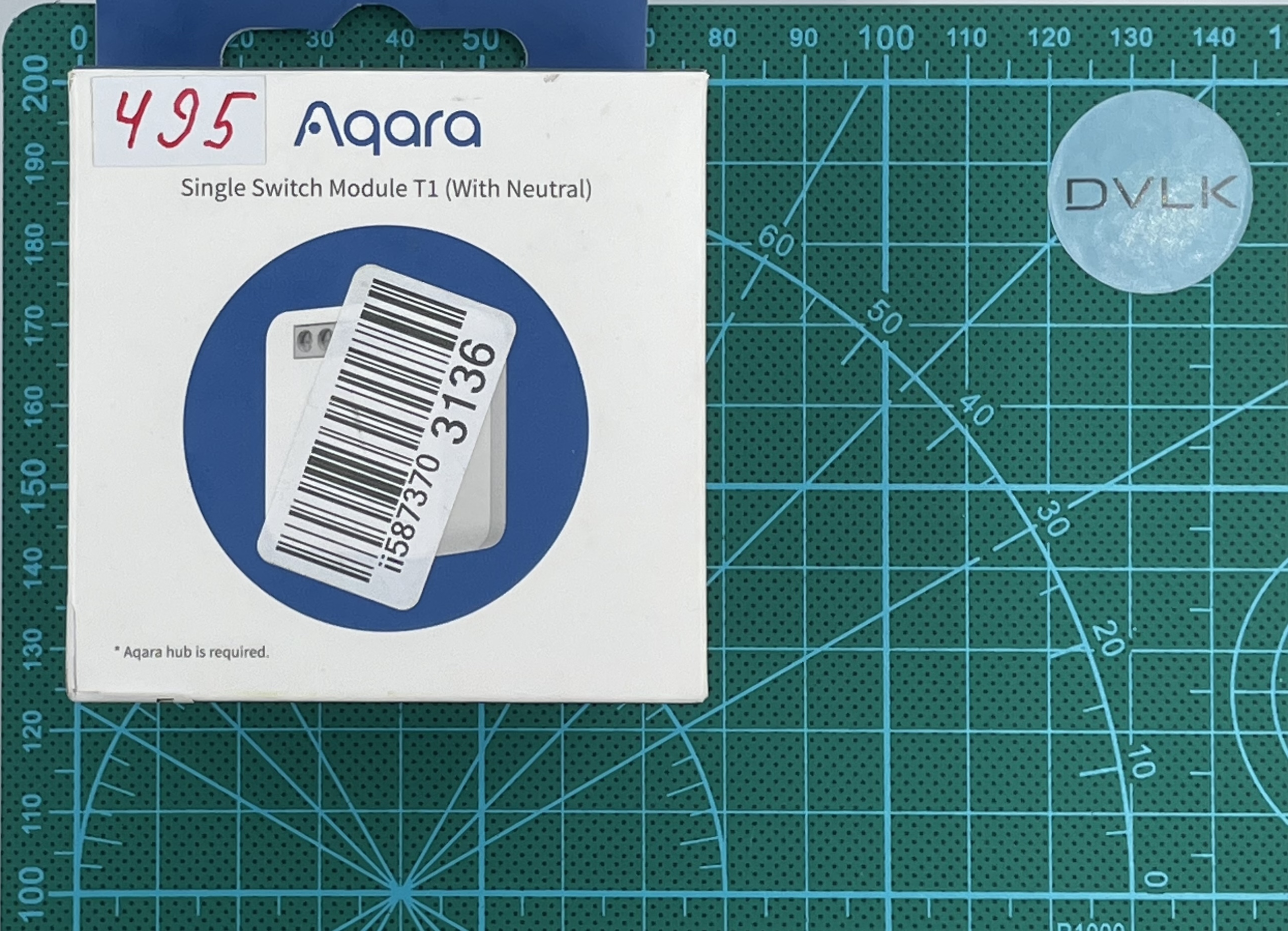

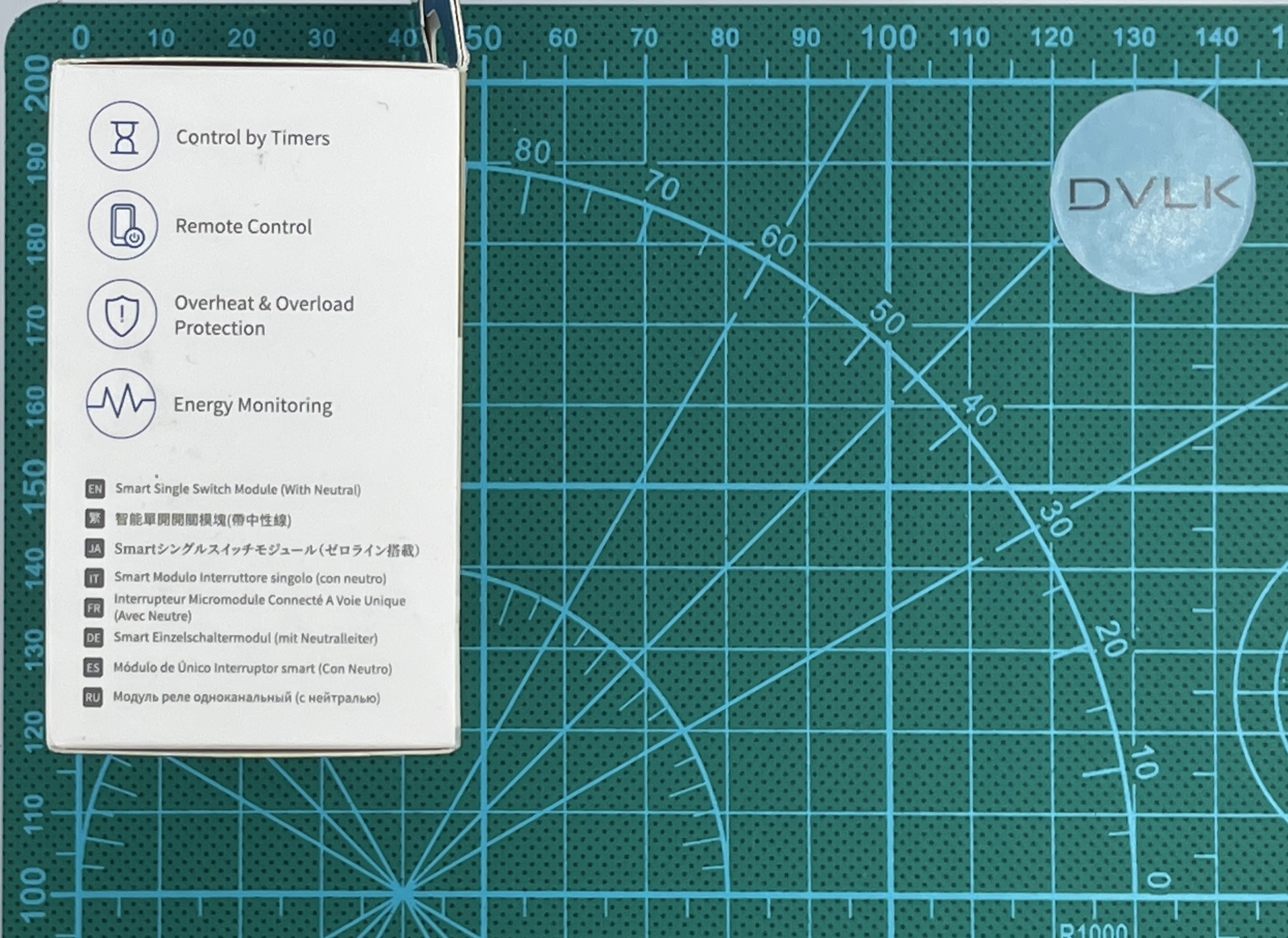

Фото коробки
Дополнительные фото устройства

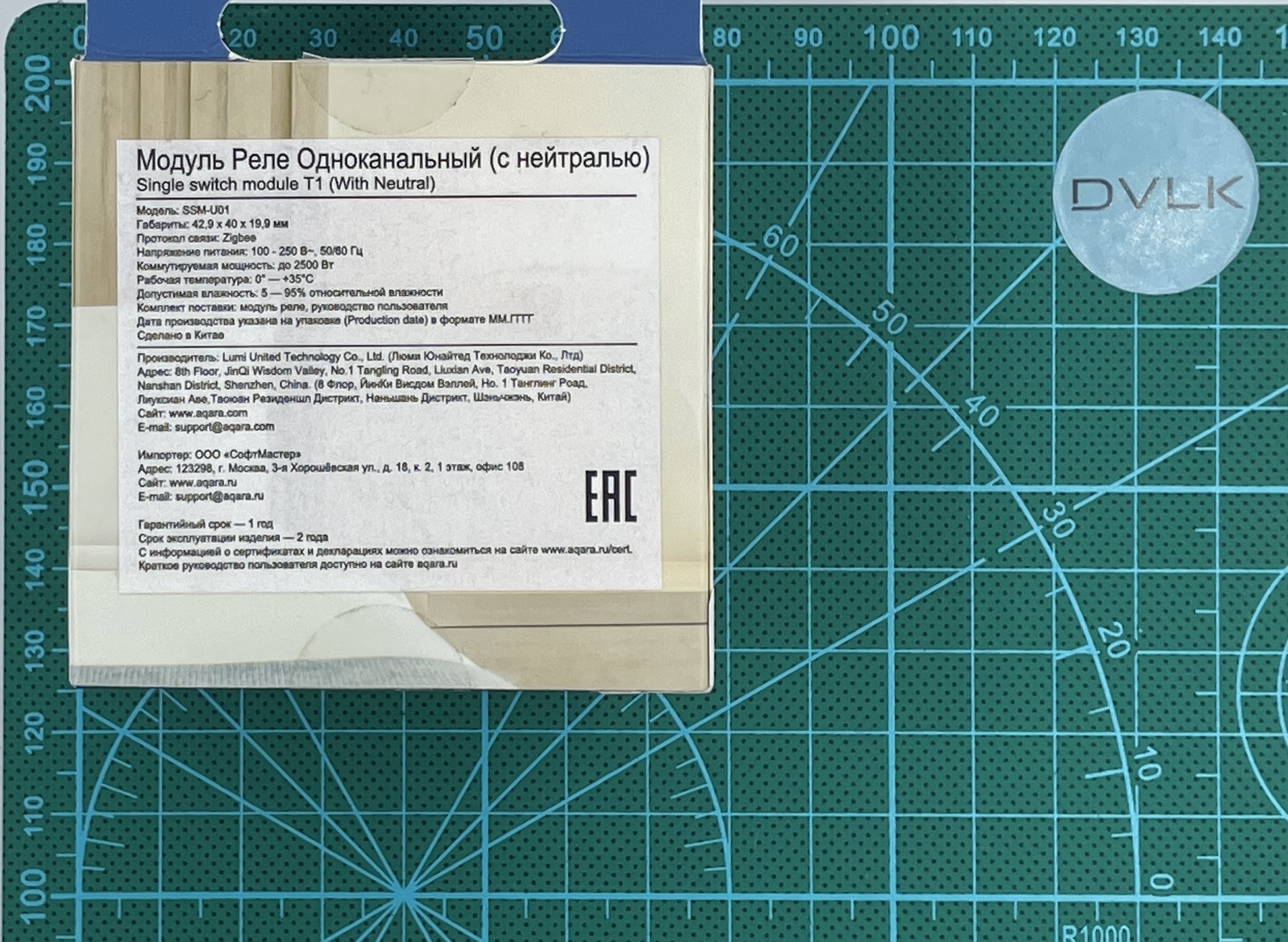

Фото коробки
Дополнительные фото устройства

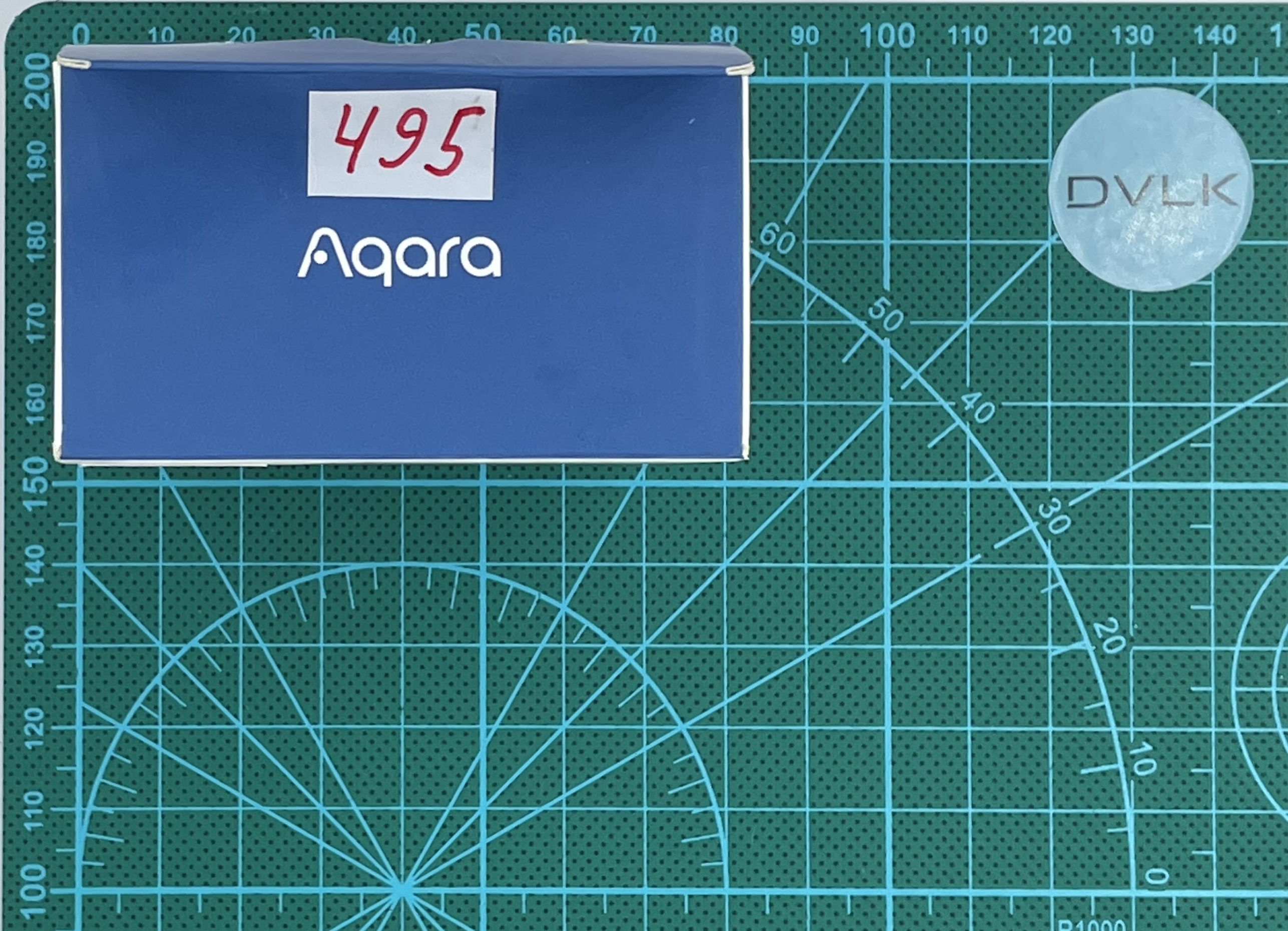

Фото коробки
Дополнительные фото устройства

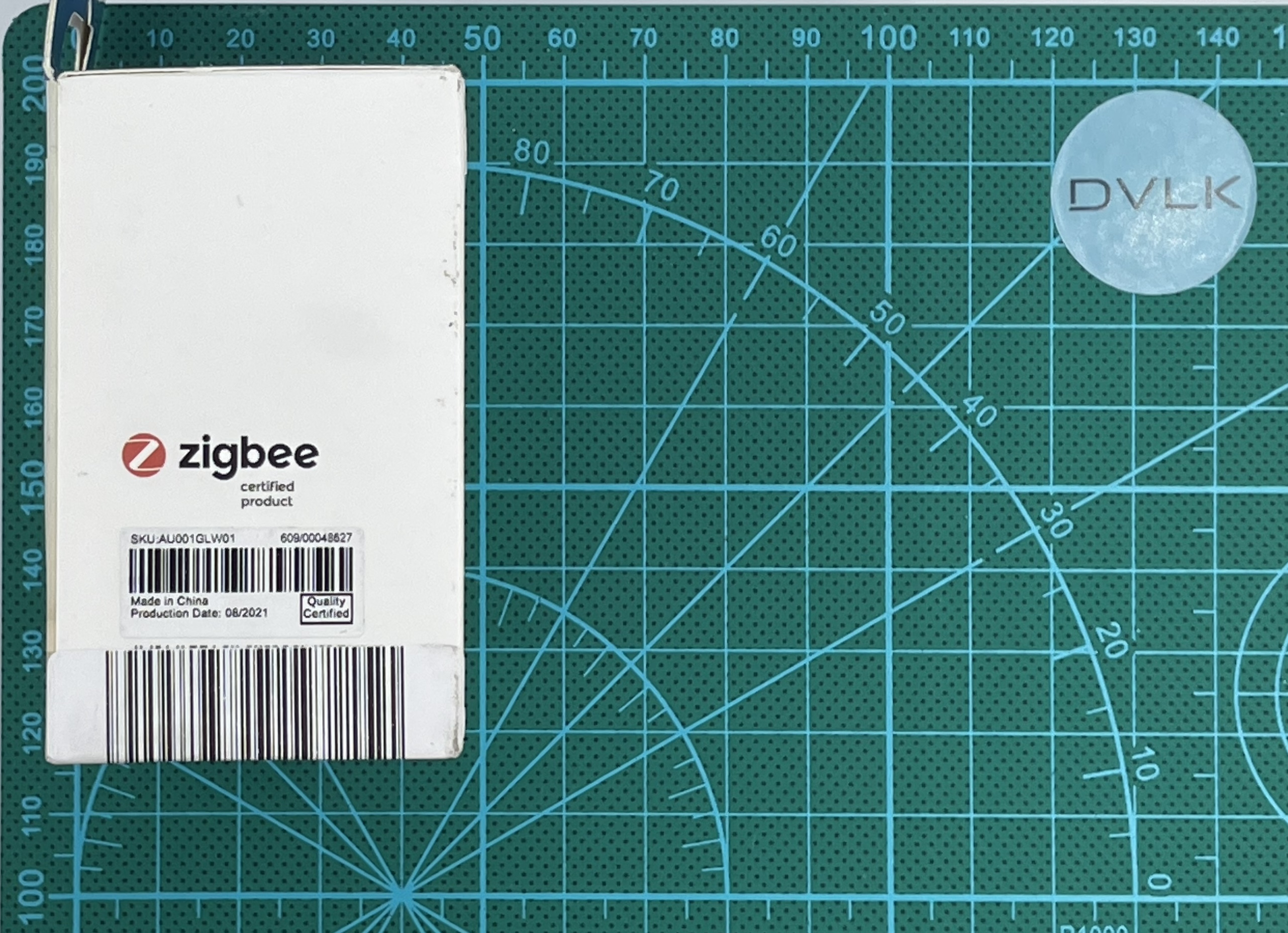

Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства

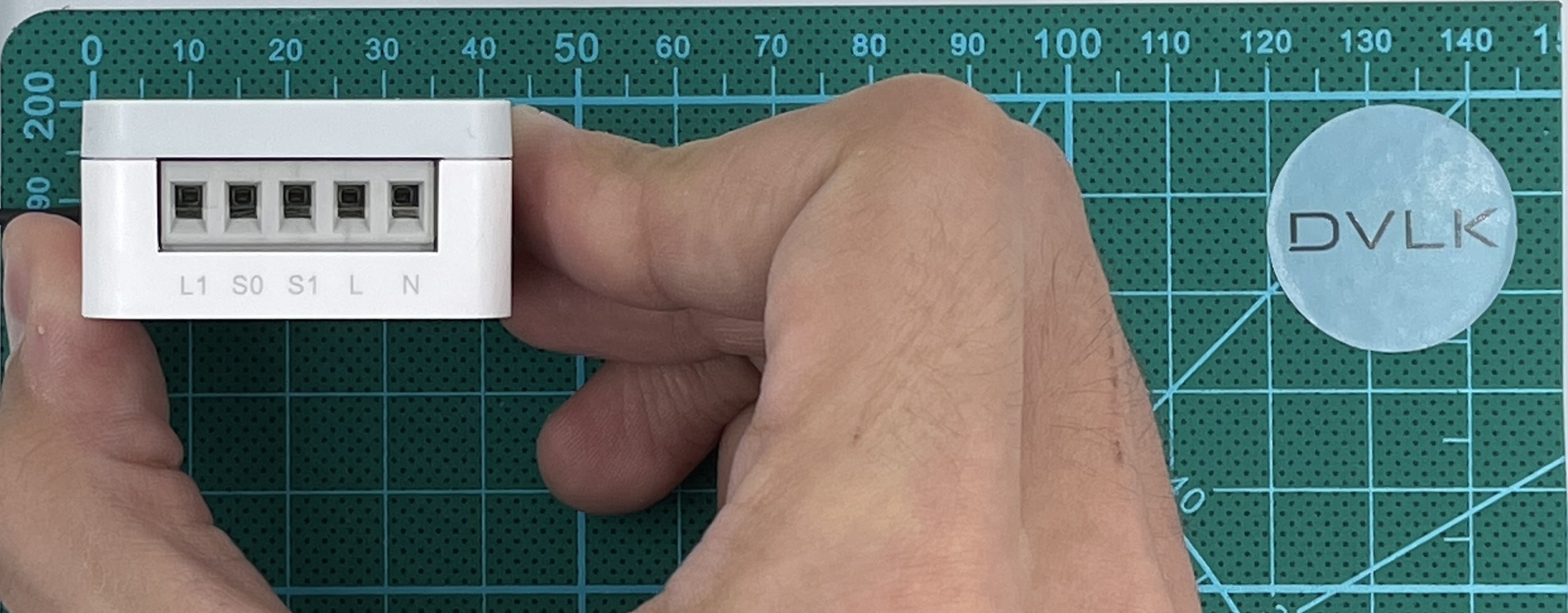

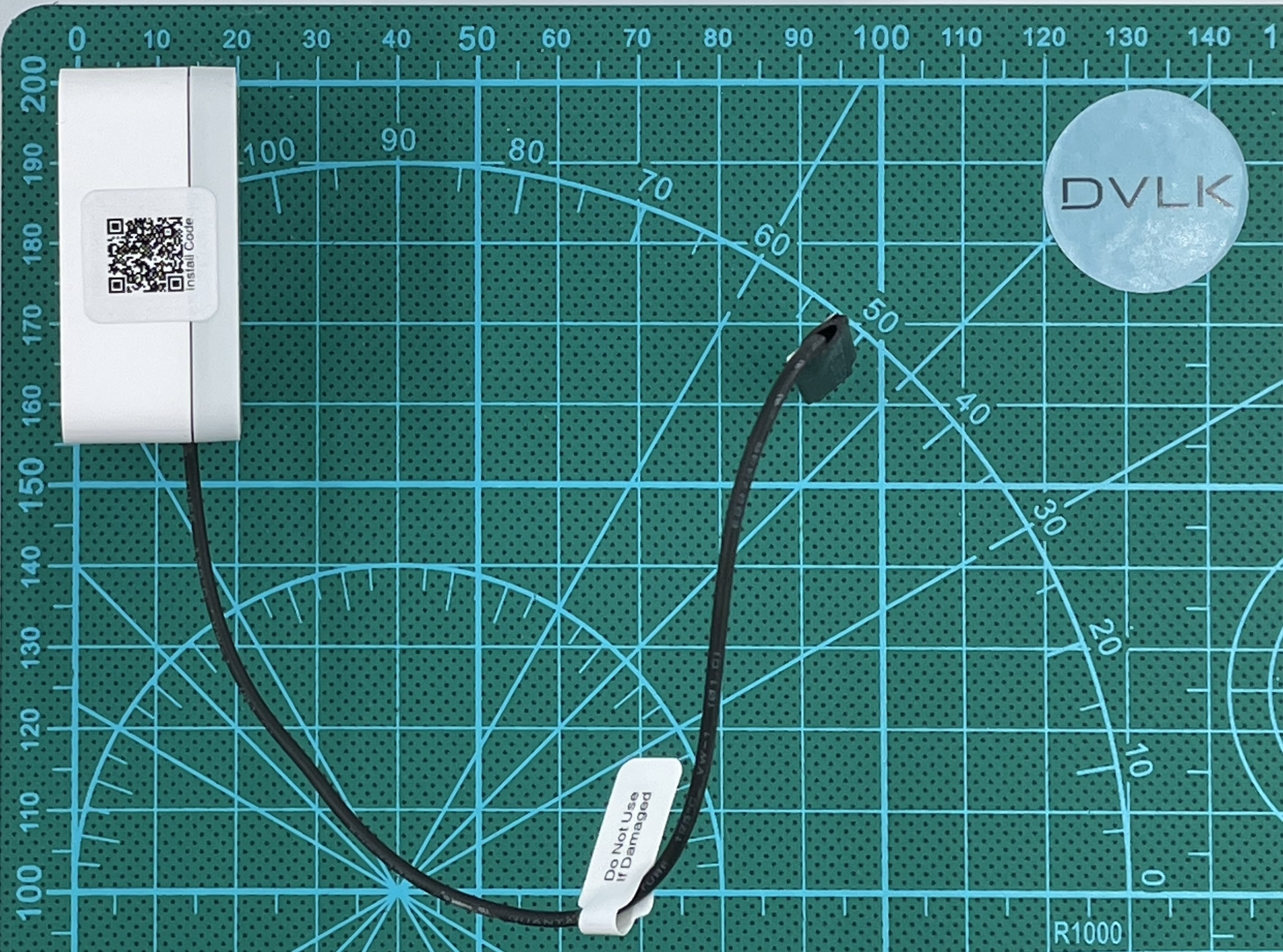

Фото устройства
Дополнительные фото устройства

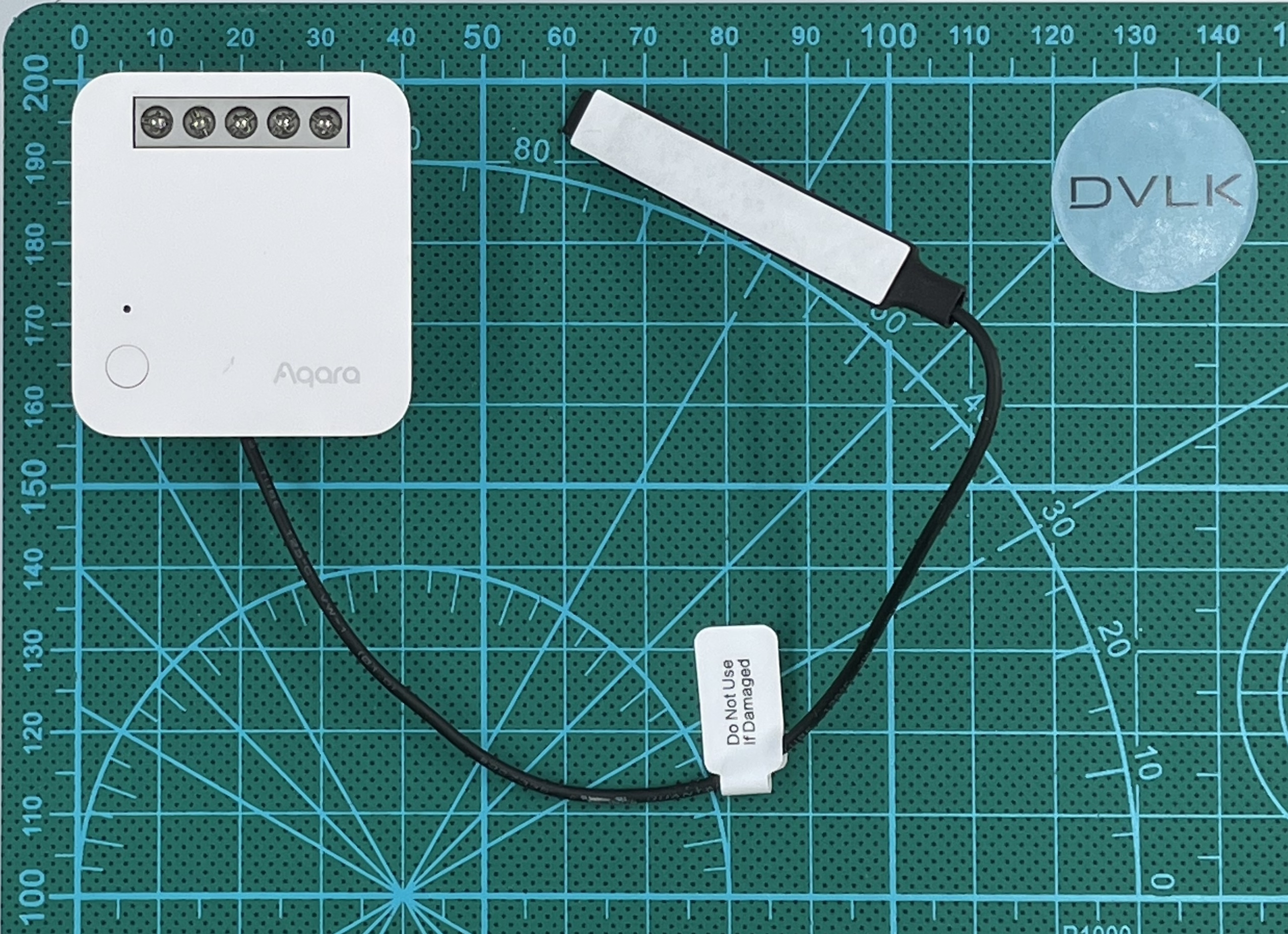

Фото устройства
Дополнительные фото устройства

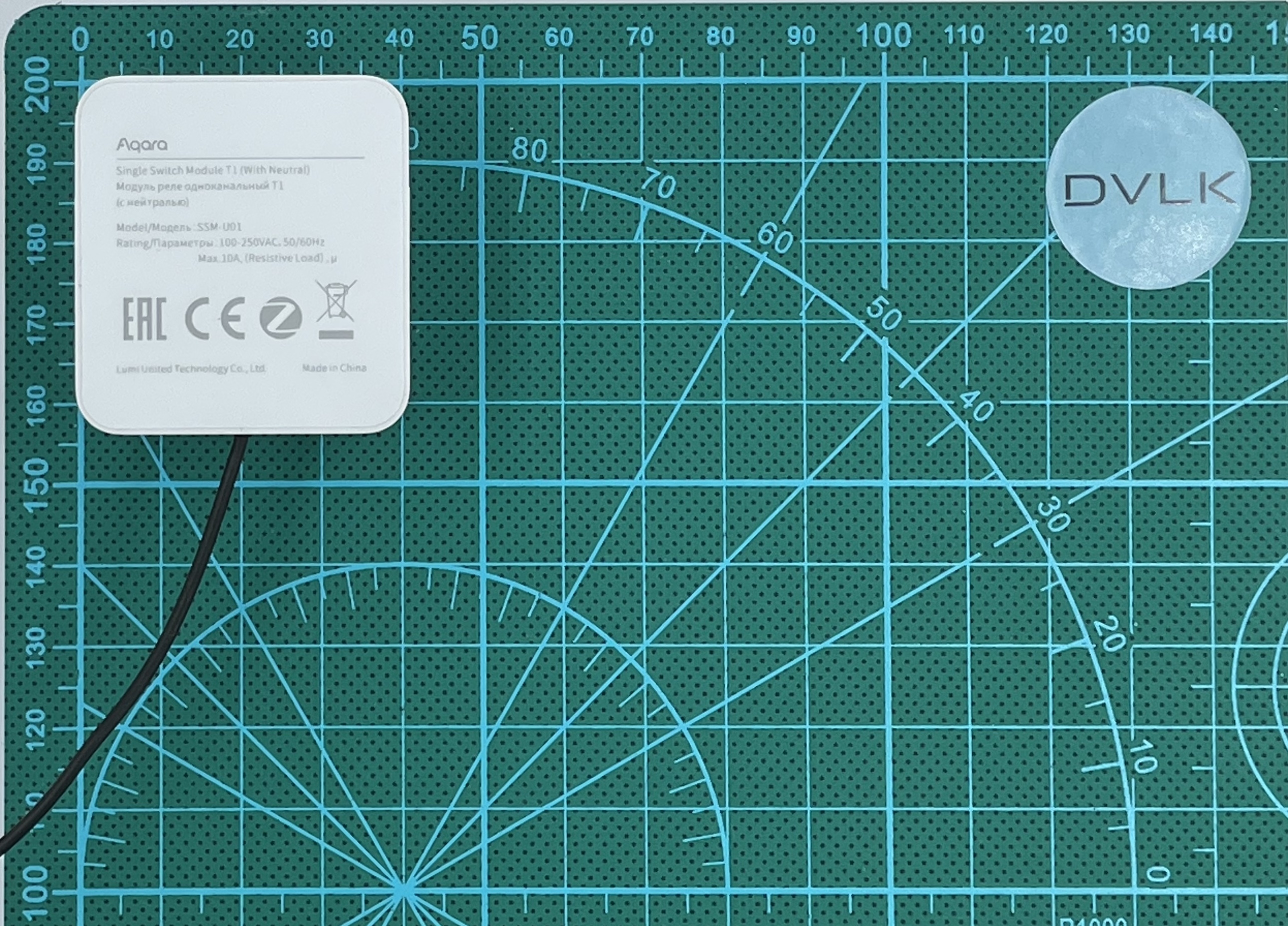

Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства

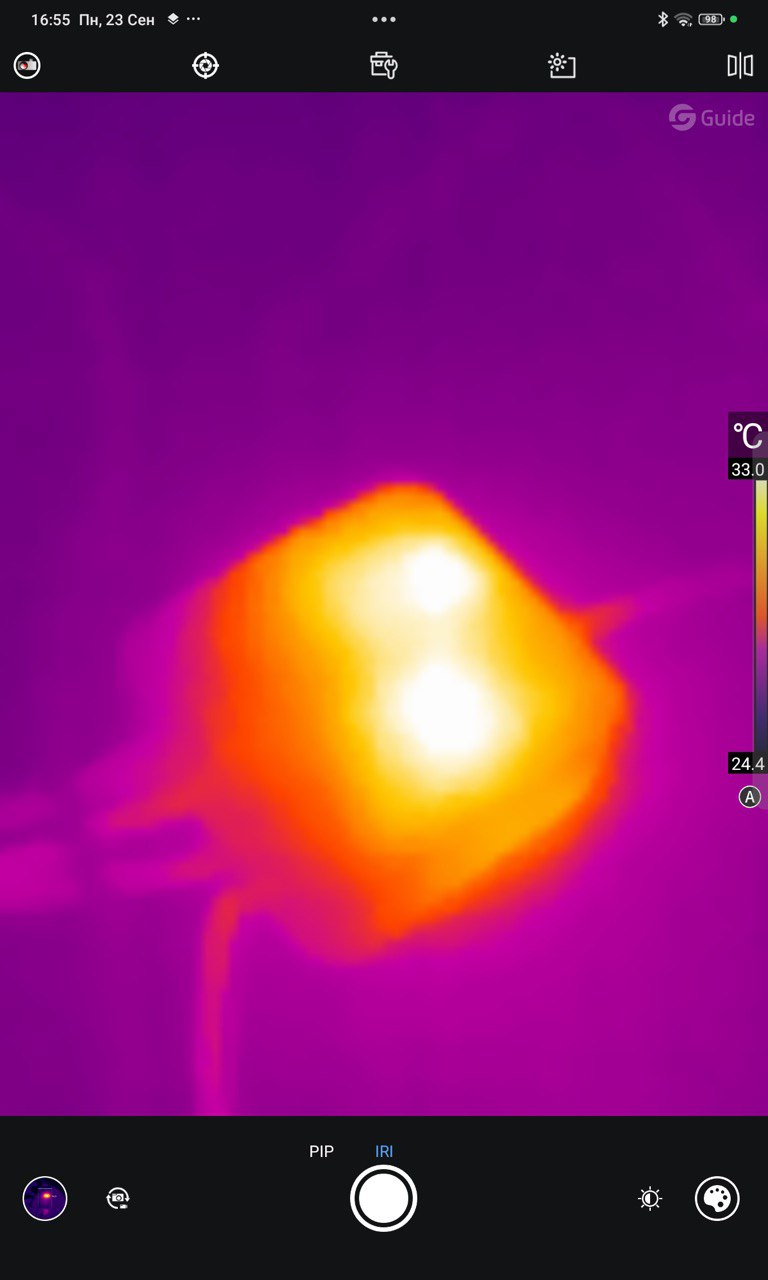

Тепловизор
Дополнительные фото устройства

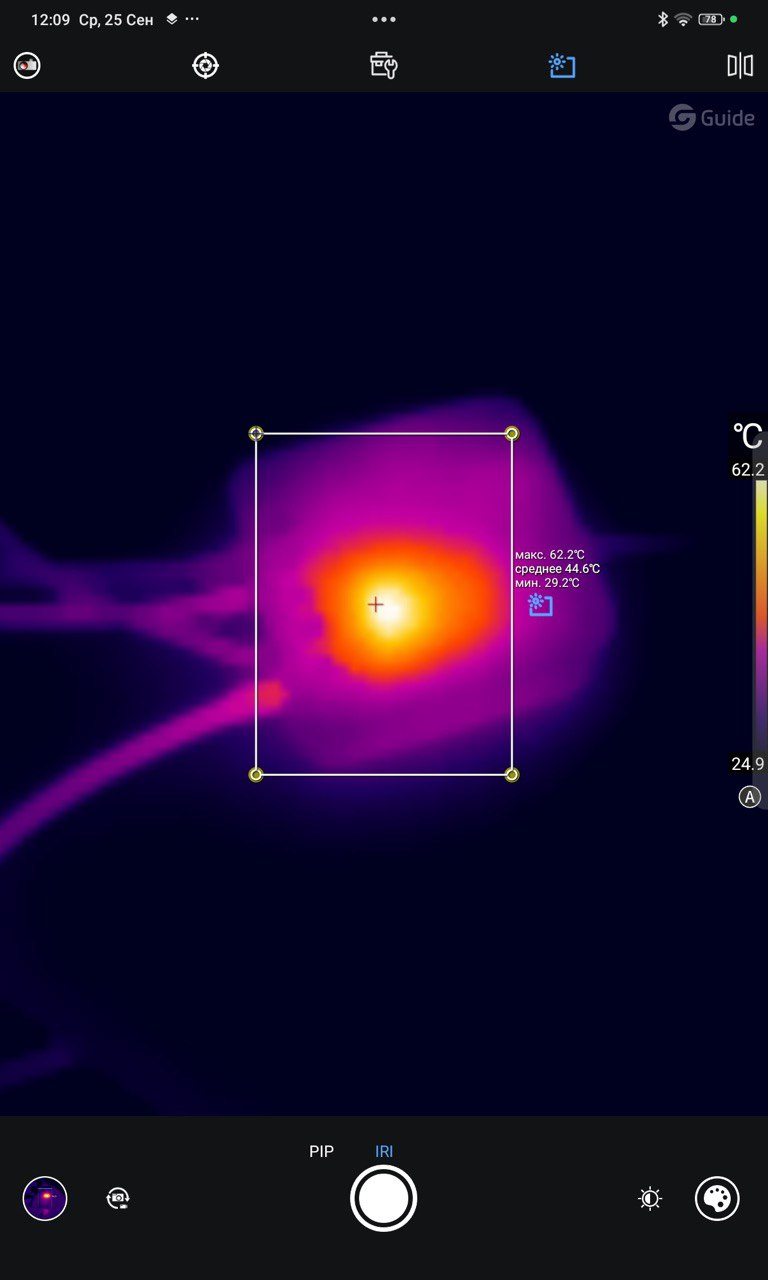

Тепловизор
езультаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | В комплекте инструкция и реле |
| 2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 10 | Реальные размеры: 42.74*40.07*21.42мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 10 | |
| 7. | Качество изготовления и монтажа электронных компонентов | 10 | |
| 8. | Шум при работе | 8 | Не много громко переключает, но посторонних шумов нет |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | шаблон есть, после подключения устройство готово к работе | ||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | - | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | 6 | 290 мс WEB 380 мс LAN | ||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | 10 | 80 мс Выключатель | ||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 10 | Можно выбрать тип подключаемого выключателя, поведение при обесточивании | ||||||||||||||||||||||||
| 11. | Удобство и функциональность стороннего ПО контроллеров | 10 | Полное соответствие | ||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
| 13. | Тип подключаемого выключателя | 10 | Можно выбрать три режима: 1. С фиксацией с изменением состояния светильника при изменении положения выключателя 2. Без фиксации (импульсный режим) 3. Не подключен | ||||||||||||||||||||||||
Время реагирования на команды
|
8 | 80 мс Выключатель 290 мс WEB 380 мс LAN |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | 10 | Реле не перегревается, работает стабильно |
| 2. | Стабильность работы устройства в условиях загруженной сети | - | |
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 10 | Работает стабильно, команды не пропускает |
| 4. | Минимальная рабочая мощность | 5 | Заявлено 3 Вт Проверка на 3 Вт — LED: можно включить лампочку, но после включения реле перестает работать и не реагирует на команды |
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз | 10 | 30 Вт — LED Работает стабильно, команды не пропускает |
| 6. | Стресс-тест (период 1с) с почти номинальной нагрузкой — 100 раз | 10 | 150 Вт — LED Работает стабильно, команды не пропускает. |
| 7. | Стресс-тест (период 1с) с нагрузкой выше номинальной — 100 раз | 10 | 240 Вт — LED Работает стабильно, команды не пропускает |
| 8. | Стресс-тест с долгосрочною работой (1 час) | 10 | 4.9 А резистивной нагрузки (максимальная температура 31.3°C).png&filetimestamp=20260902110013&)
|
| 9. | Тест на выносливость (период 1 с) — 10 00 раз | 10 | 150 Вт — LED Работает стабильно, команды не пропускает |
Заключение
Рейтинг 8,6. Реле работает очень быстро от выключателя и со средней скоростью от приложения. Выдерживает заявленную мощность и не греется. Поддерживает два типа выключателей: с фиксацией и без фиксации, тип которого можно выбирать в Sprut. Команды не пропускает. Можно перевести в режим сопряжения с помощью выключателя. Однако плохо работает при минимально заявленной мощности в 3 Вт.
