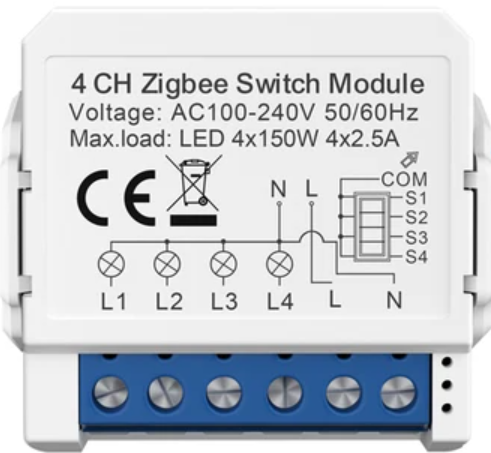

✅AVATTO Реле в подрозетник с нулевой линией 4 канальное 4*2,5А 230В
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Рейтинг устройстваРейтинг 8. Реле соответствует всем заявленным характеристикам, работает с двумя типами выключателей с фиксацией/без фиксации. Работает тихо и довольно быстро. Работает стабильно и не перегревается. Однако иногда сбивается и пропускает команды, а также изначально на него нет шаблона. Рекомендуем к использованию.
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваAVATTO
Модель и линейка устройстваZWSM16-W4
Способ монтажав подрозетник
Наличие нуляесть
Количество каналов реле4
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED600Вт
Максимальная нагрузка на канал2,5А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10~40°C
Габариты39*39*20мм
Рабочее напряжение100-240В
Тип подключаемого выключателя
- С фиксацией с синхронизацией состояния светильника с положением выключателя
- С фиксацией с изменением состояния светильника при изменении положения выключателя
- Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aПереключатель/тумблер/моментный (возвратный)
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваavatto
Каталог sprut-
Шаблон для Sprut
[[:Файл:TS0004_Switch_TZ3000_5ajpkyq6.json|]]Скачать
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$15,4
Номер на складеDVLK0370
Номер коробки25
Режим сопряжения и сбросаЗажать кнопку сброса на 10 секунд или вкл/выкл проводной выключатель 5 раз, пока не замигает индикатор.
Поведение при обесточиваниивключено/Выключено/последнее состояние выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Информация об устройстве (SprutHub)
| Aps Flags | 0 |
| Frequency Bands | [FREQ_2400_MHZ] |
| Server Capabilities | [] |
| Buffer Size | 66 |
| Incoming Transfer Size | 66 |
| Logical Type | Router |
| Mac Capabilities | [FULL_FUNCTION_DEVICE, MAINS_POWER, RECEIVER_ON_WHEN_IDLE] |
| Manufacturer Code | 0x1141 (4417) |
| Out Going Transfer Size | 66 |
| Stack Compliance | 21 |

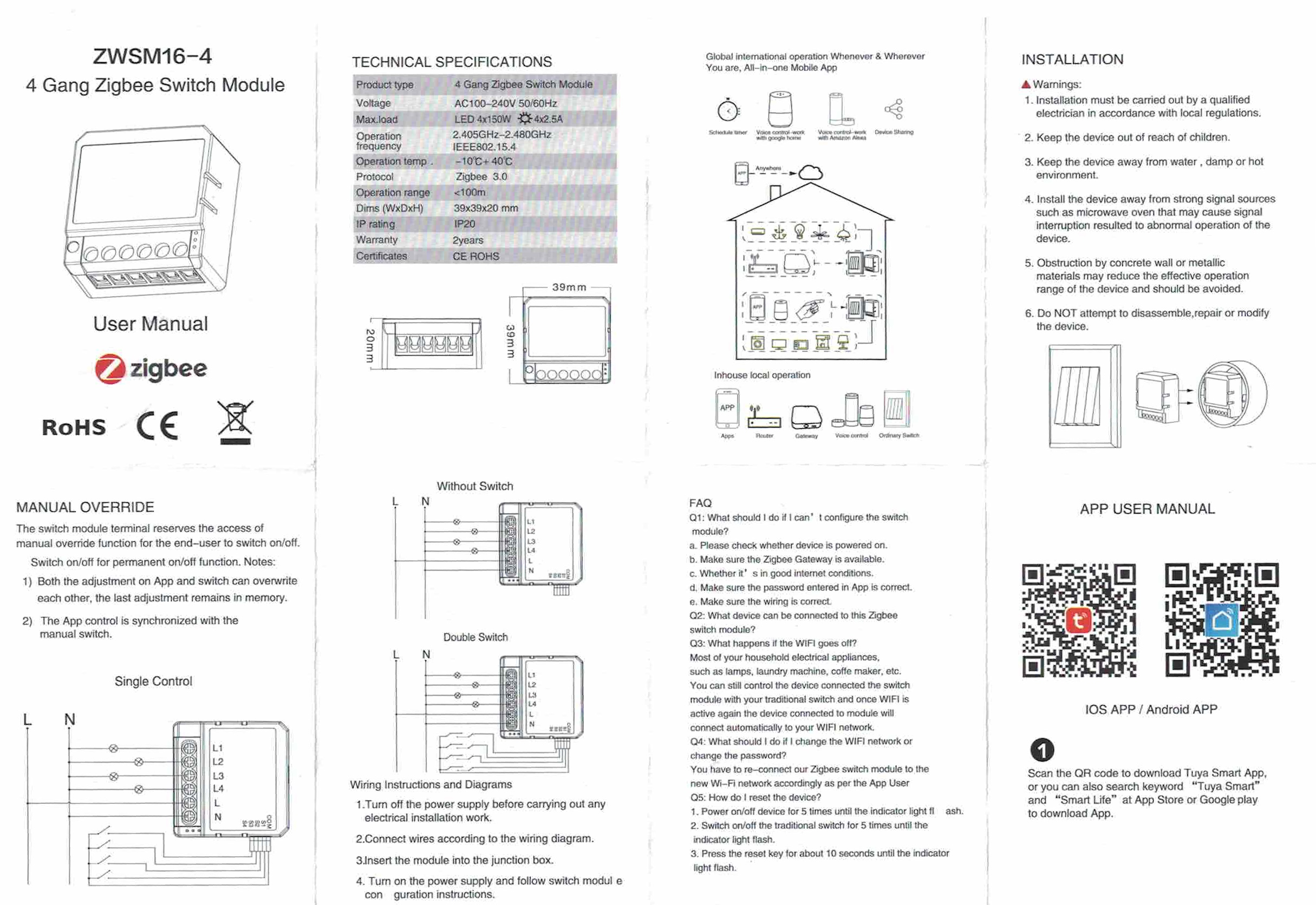

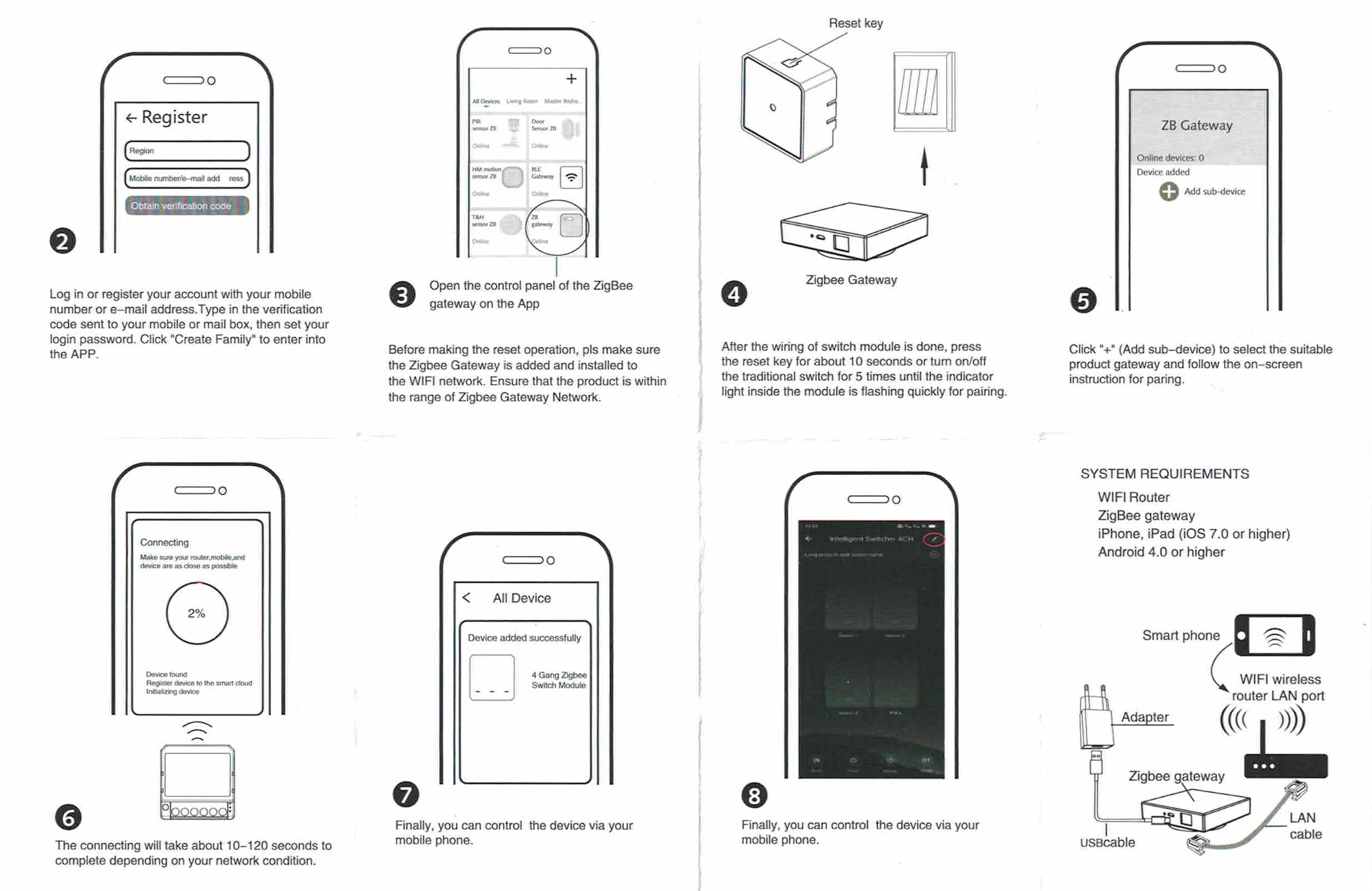

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

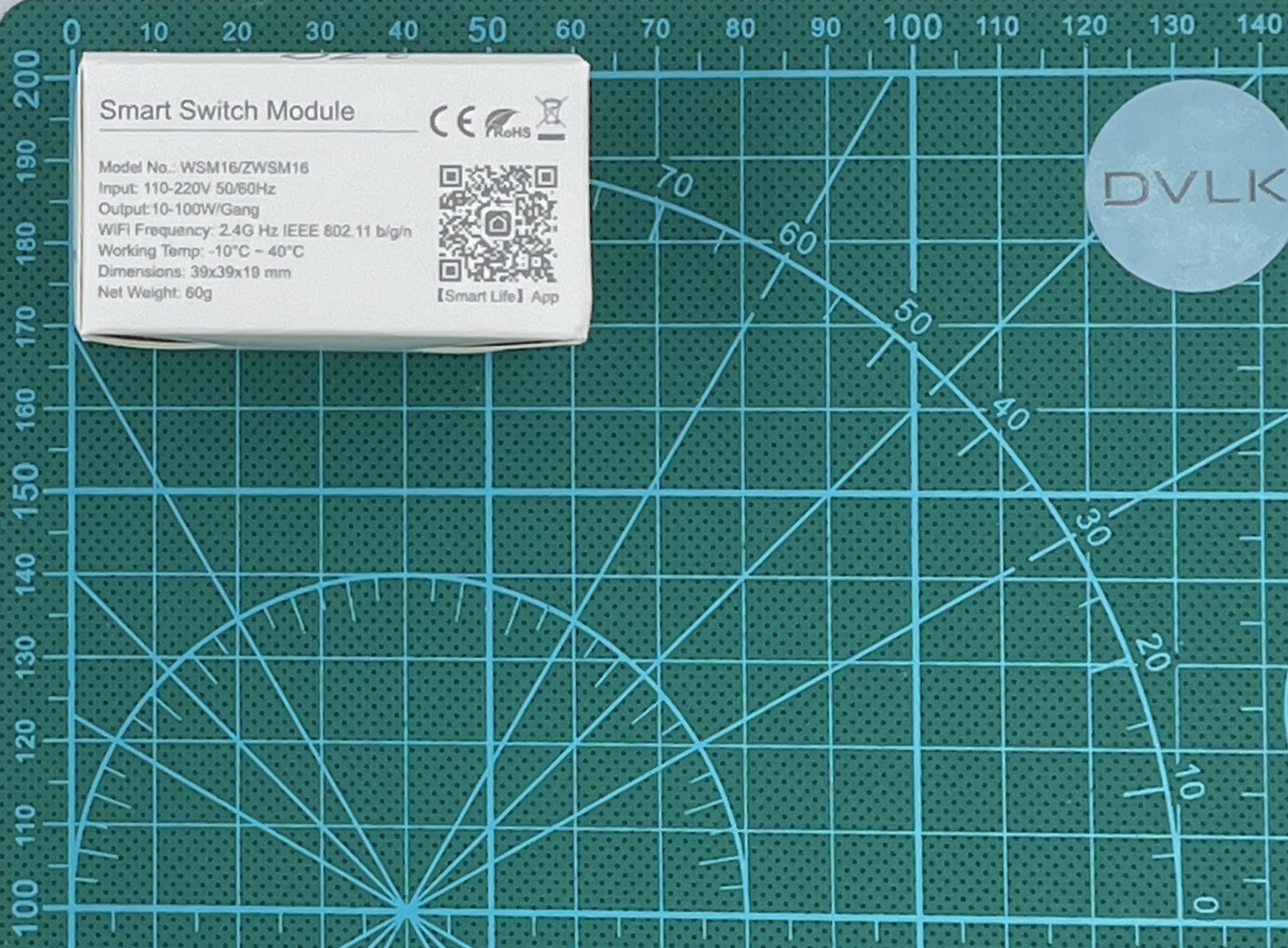

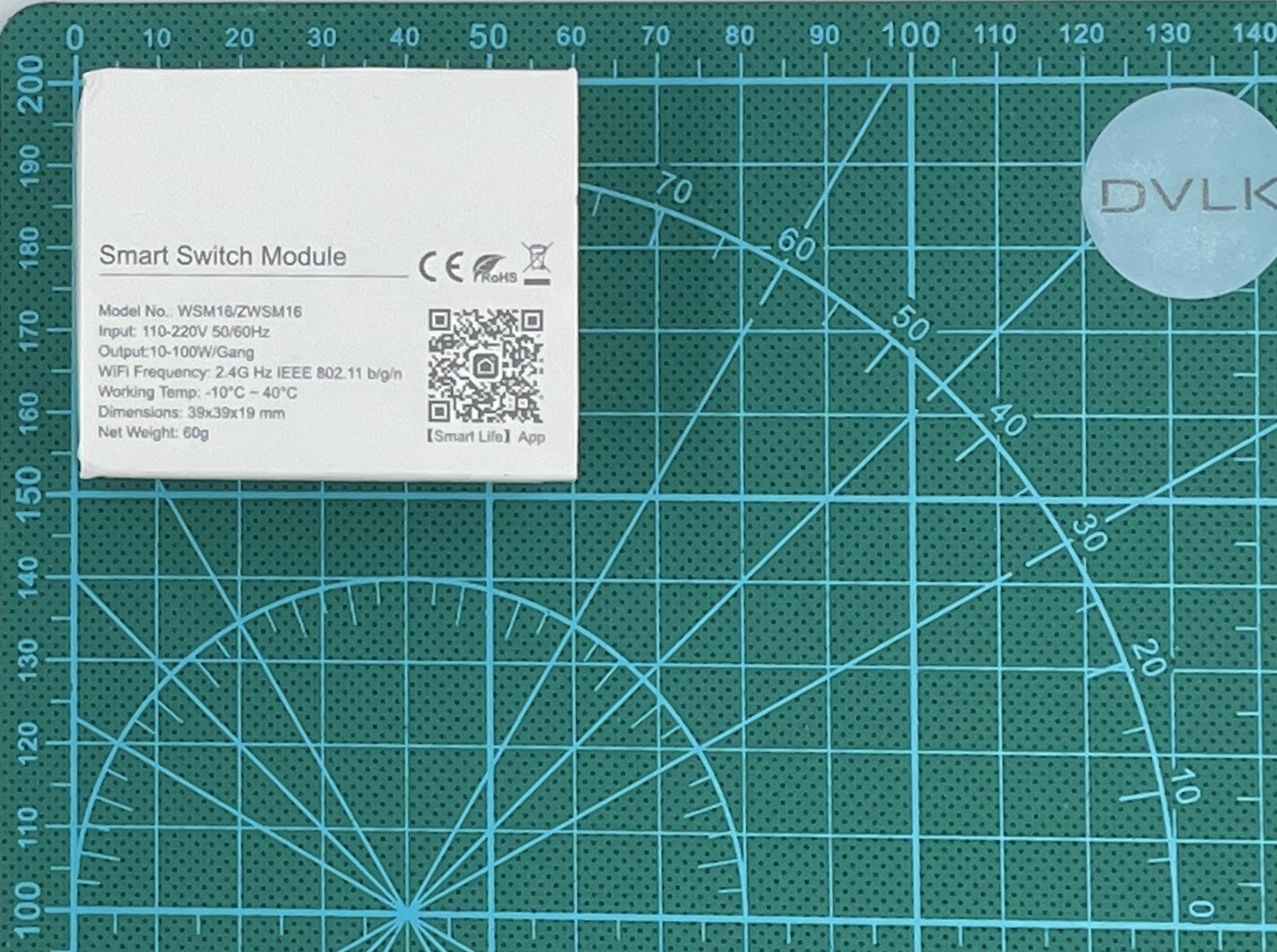

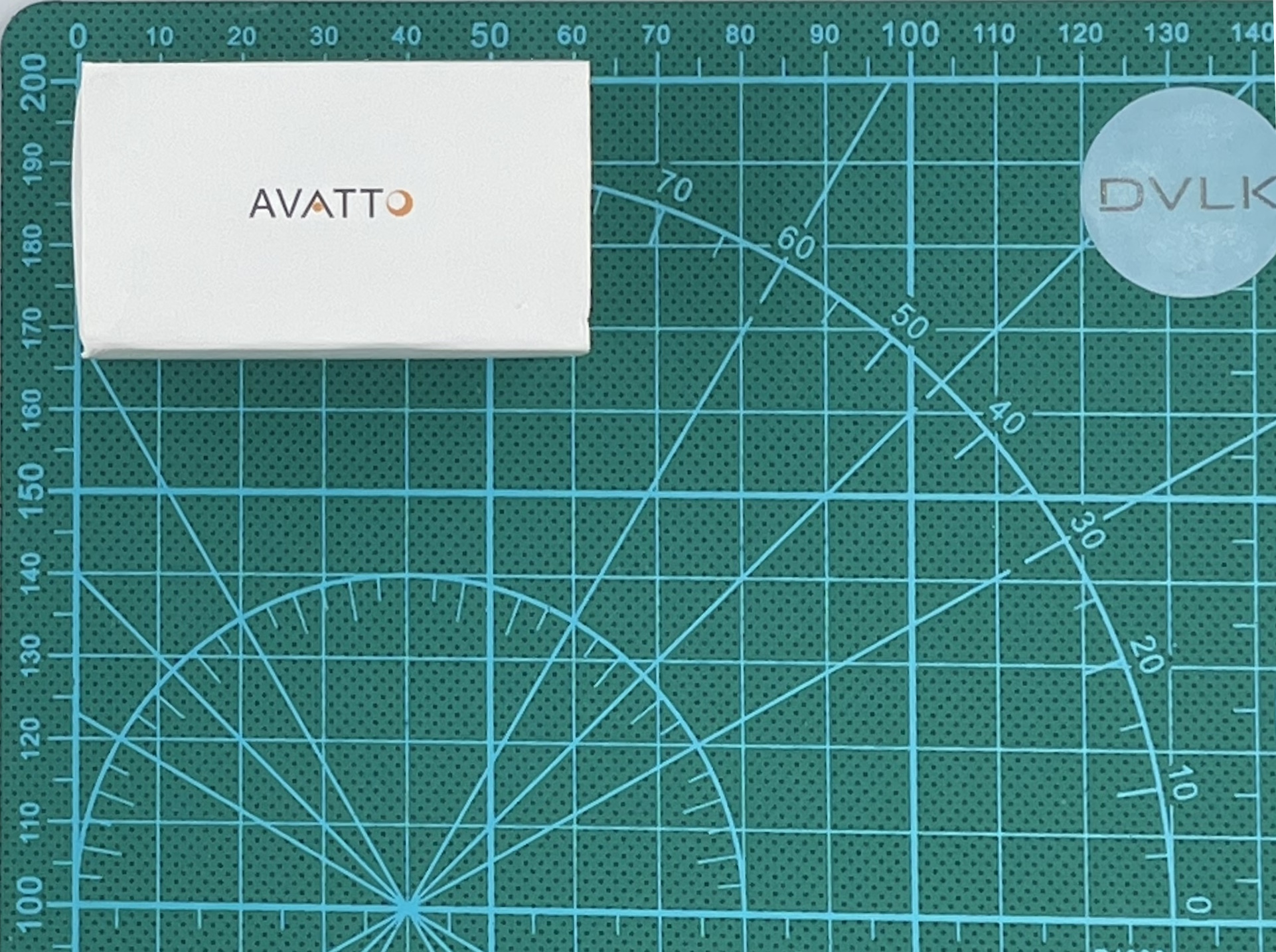

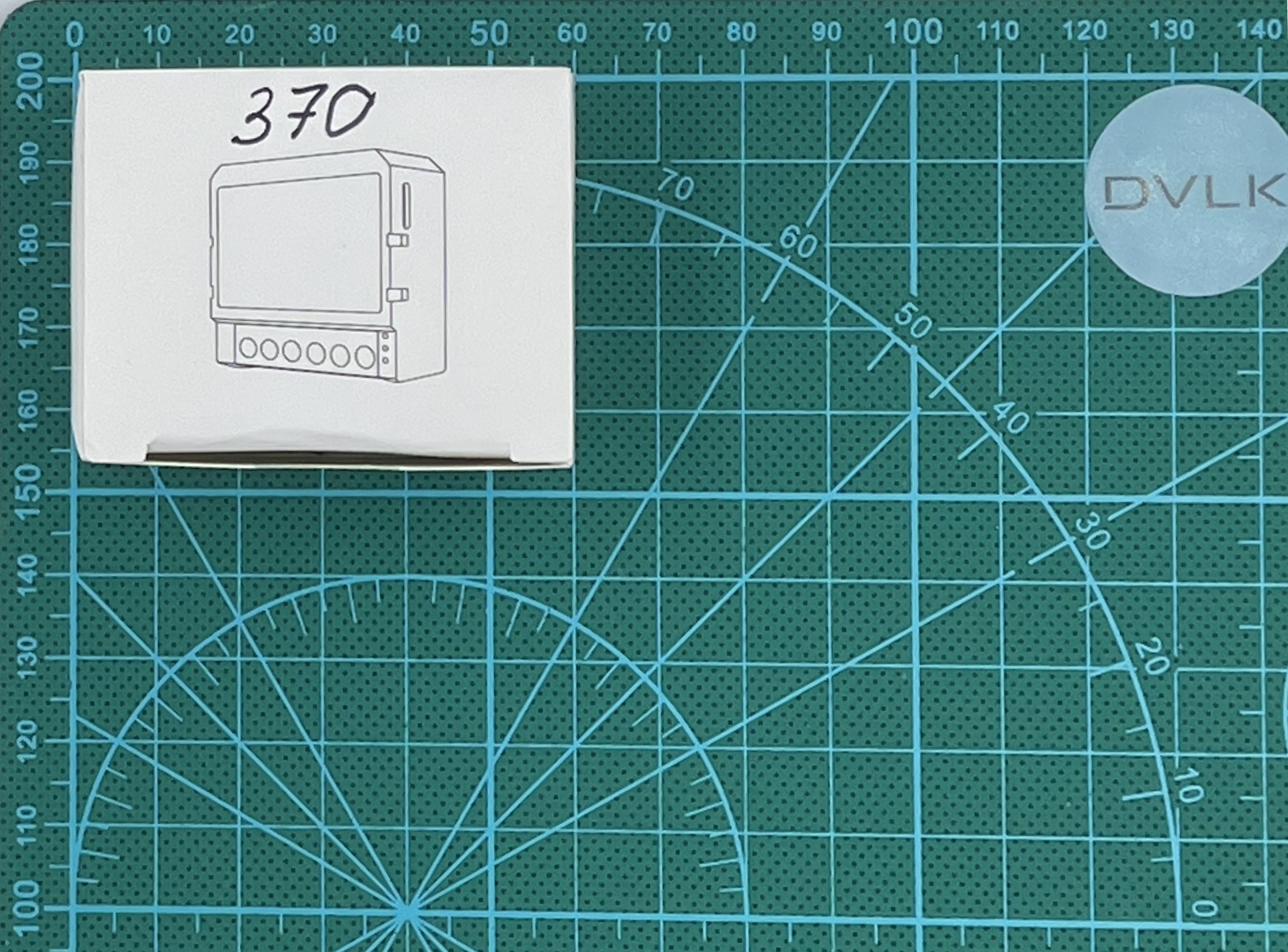

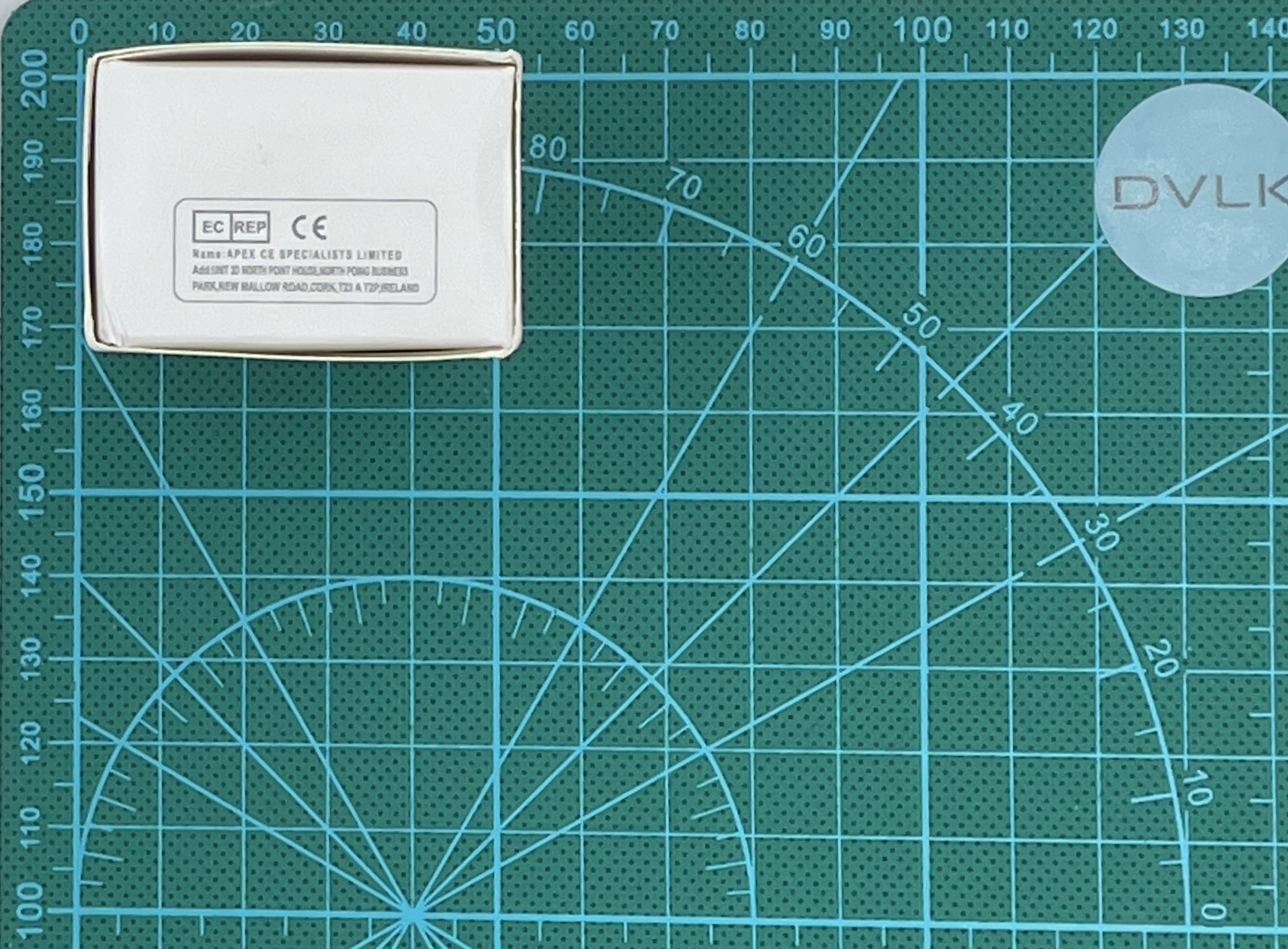

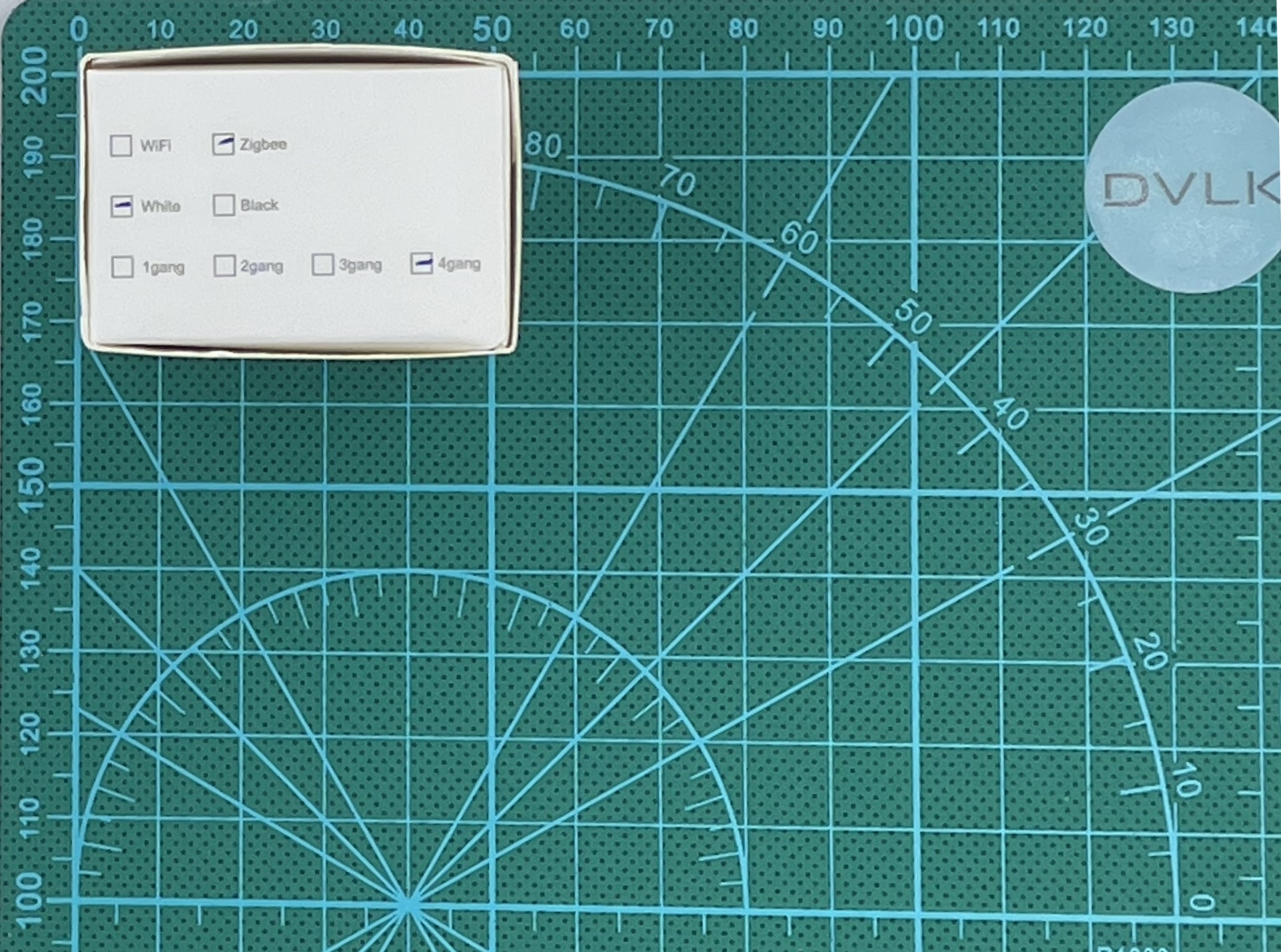

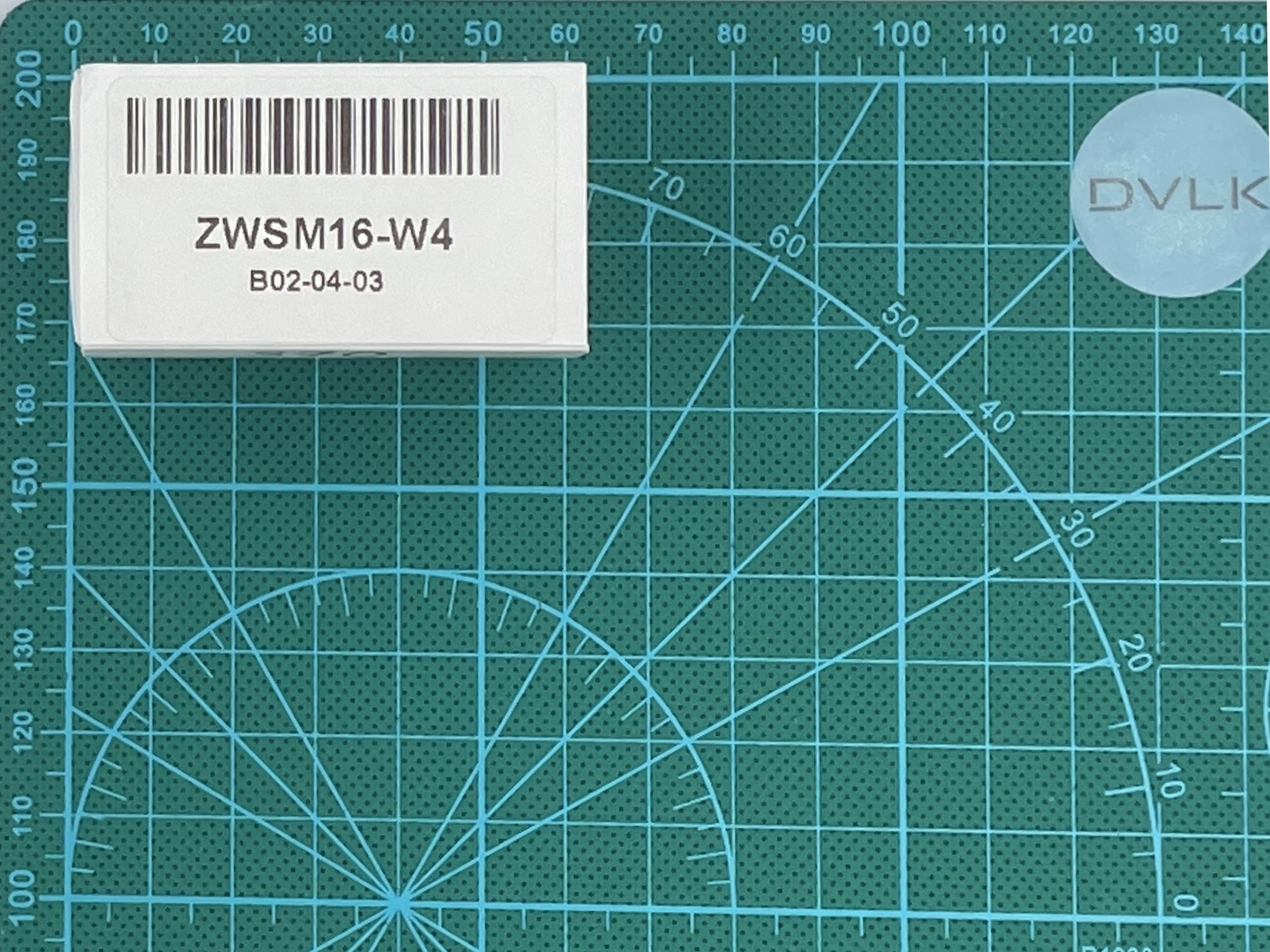

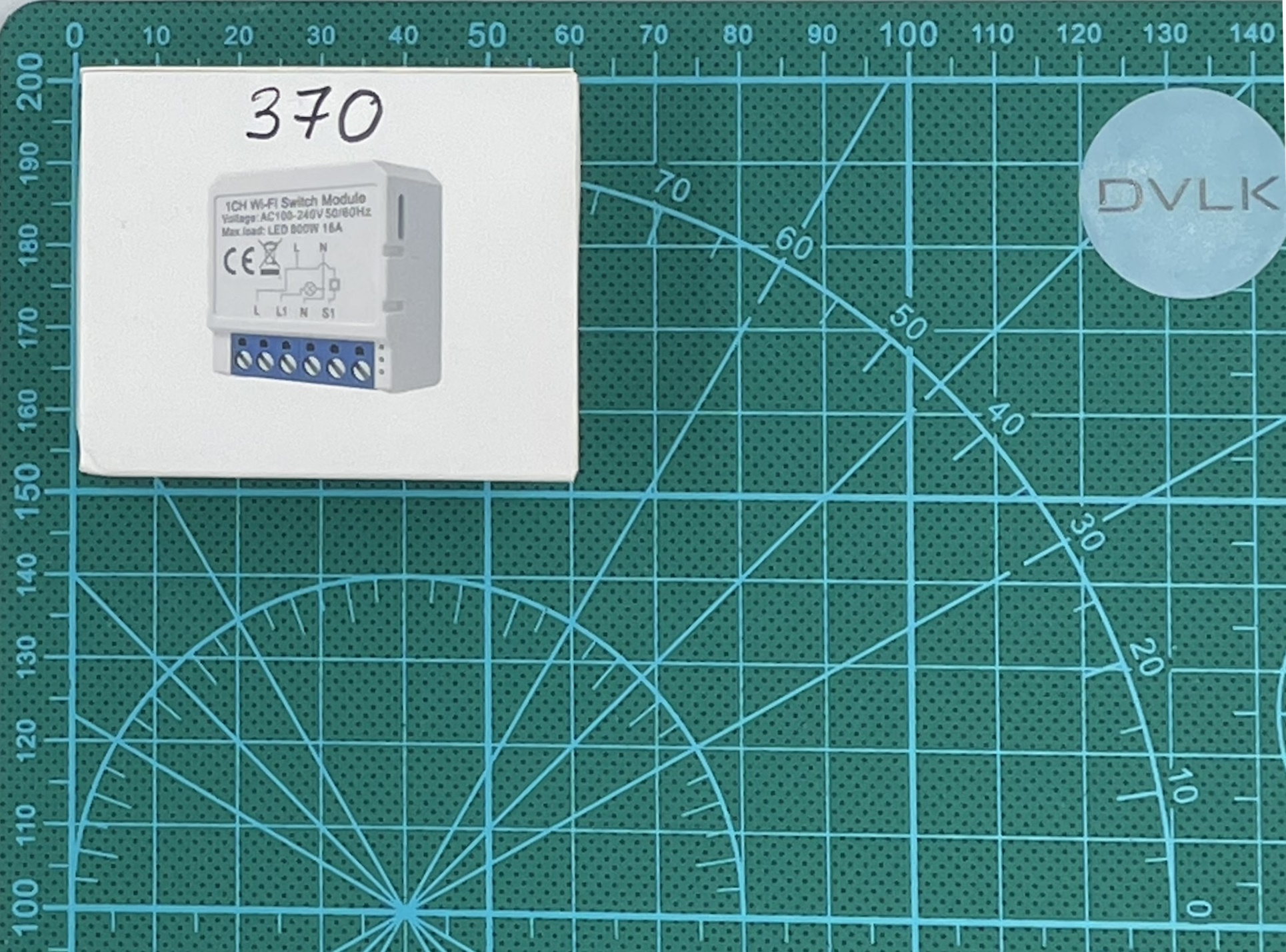

Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

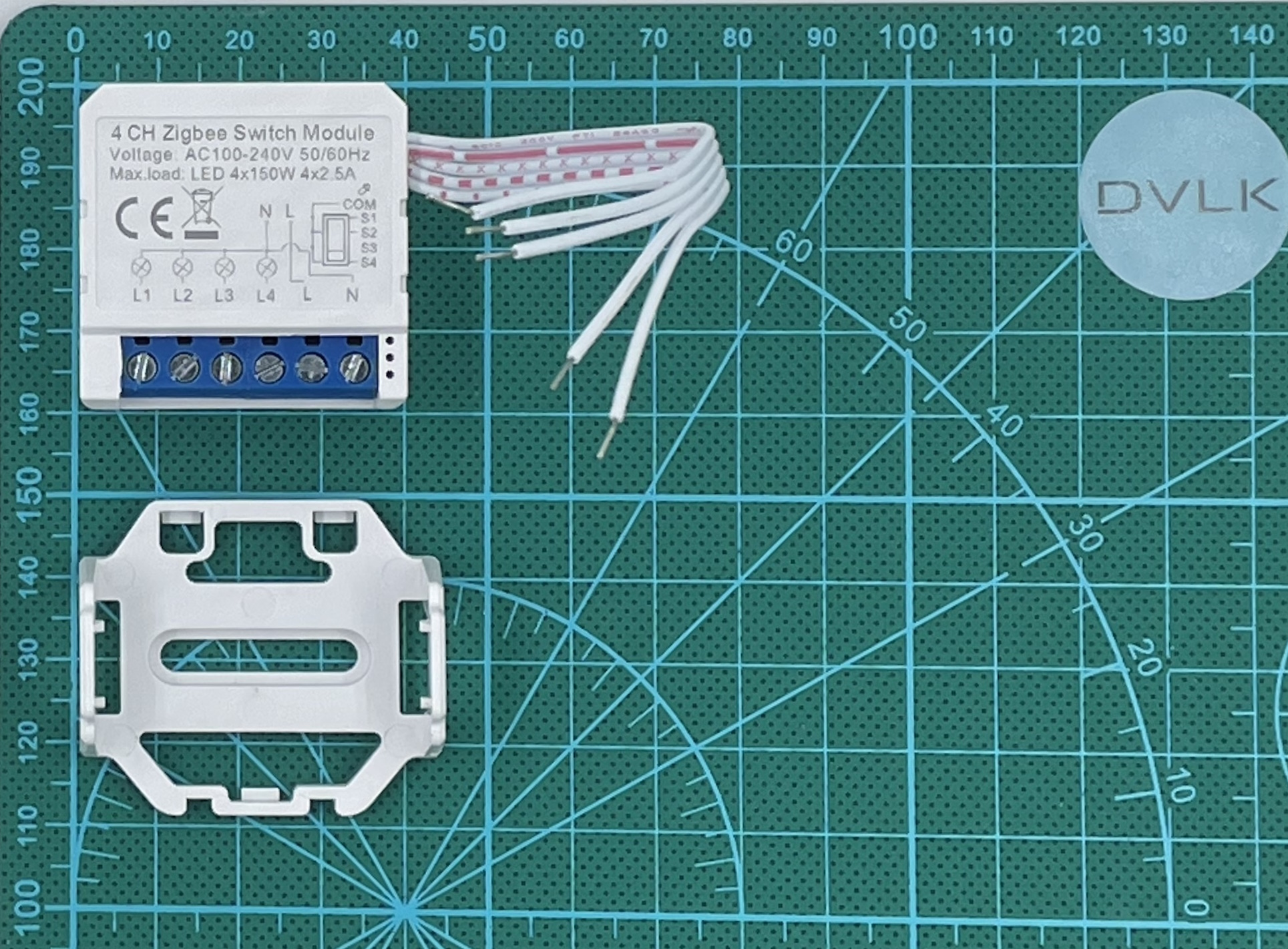

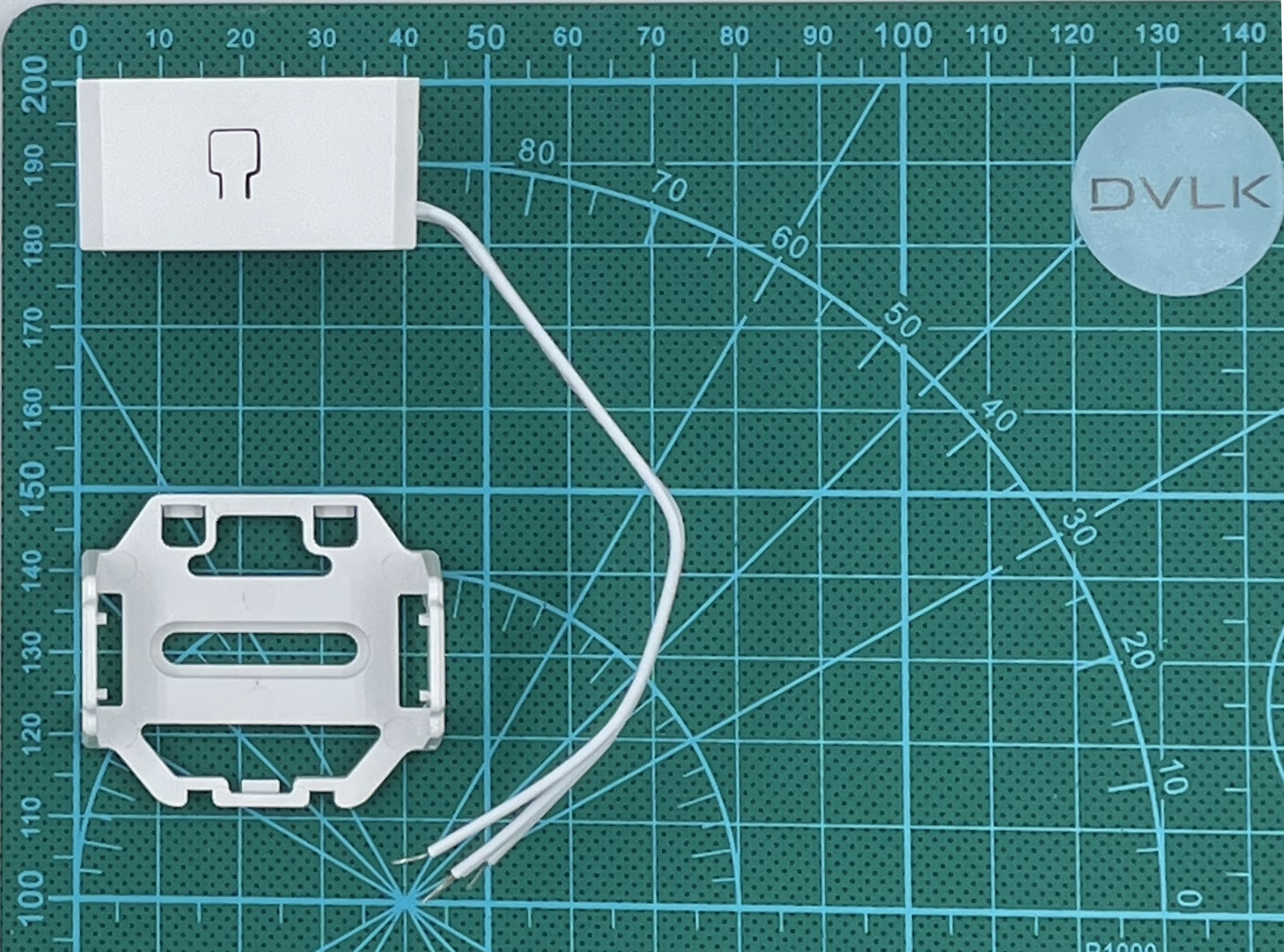

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства

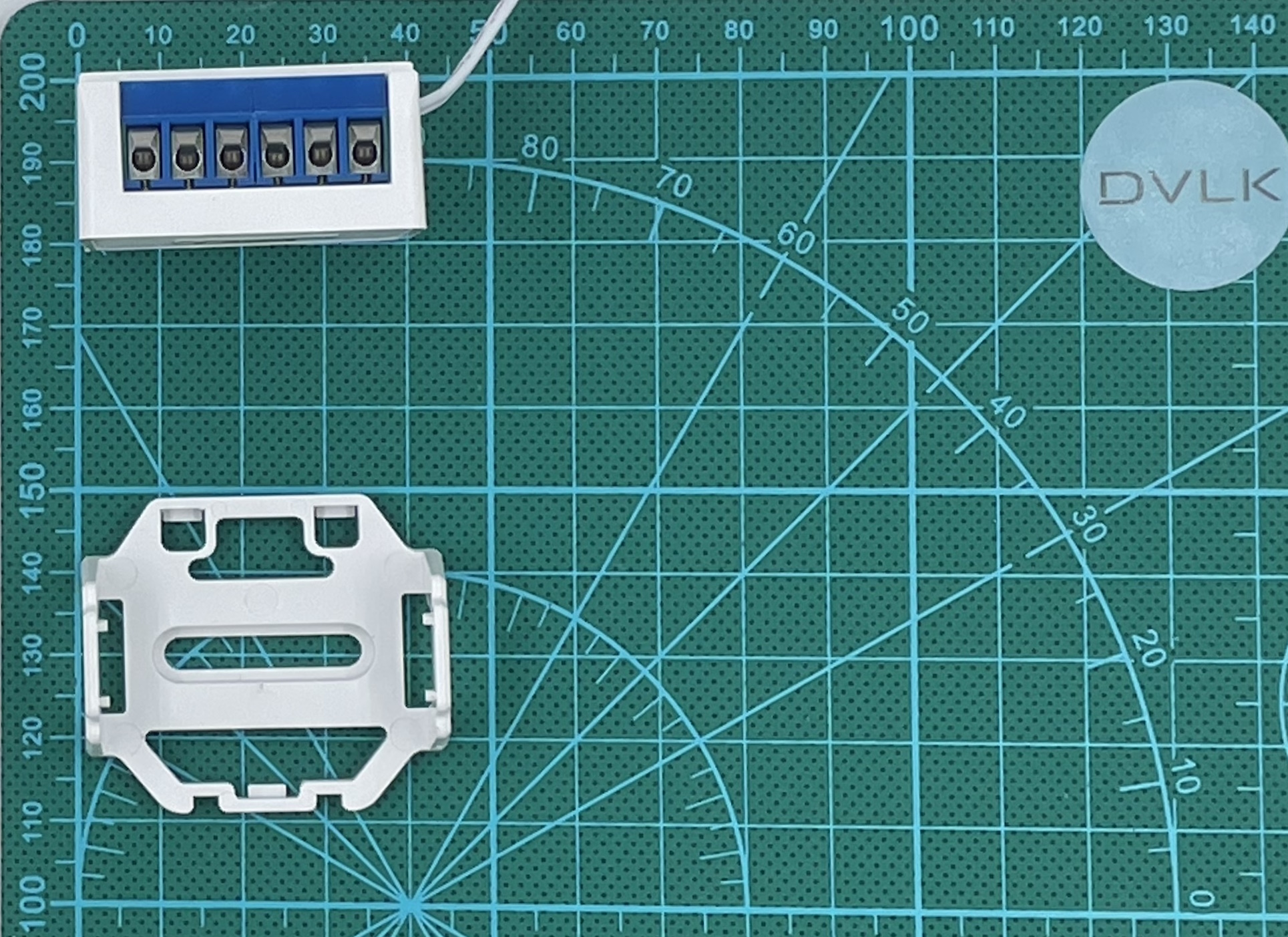

Дополнительные фото устройстваКрепеж
Дополнительные фото устройстваКрепеж
Дополнительные фото устройстваКрепеж

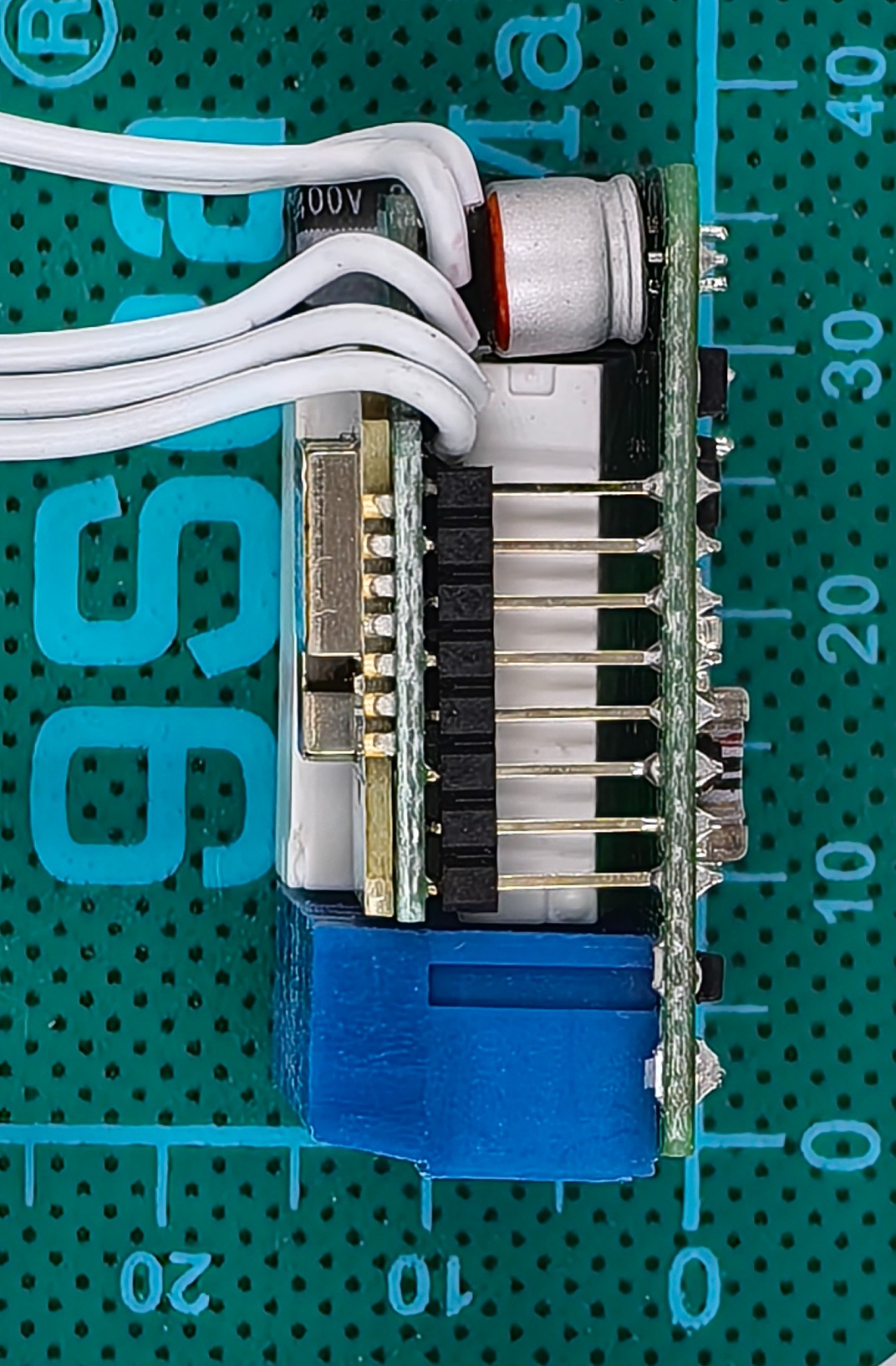

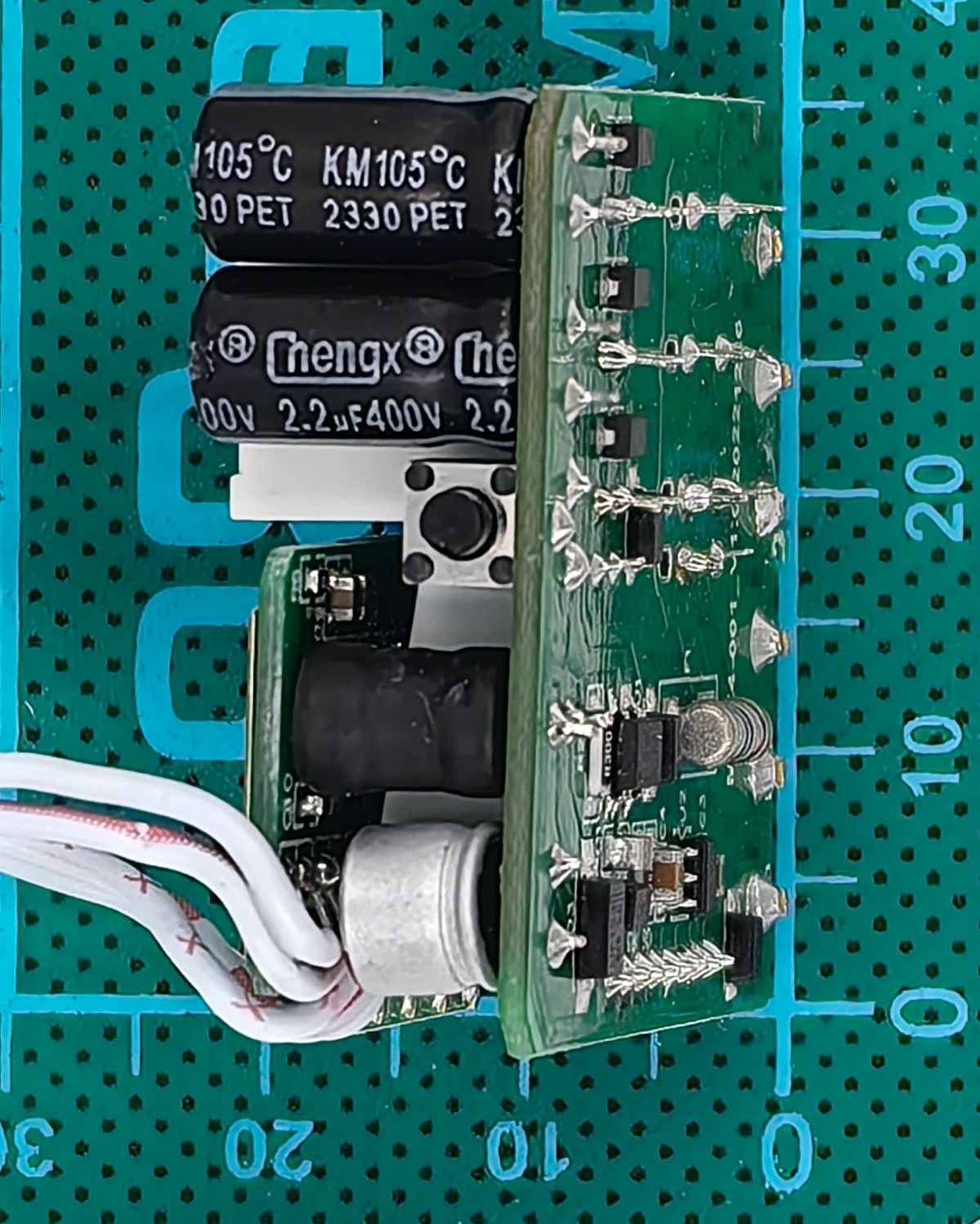

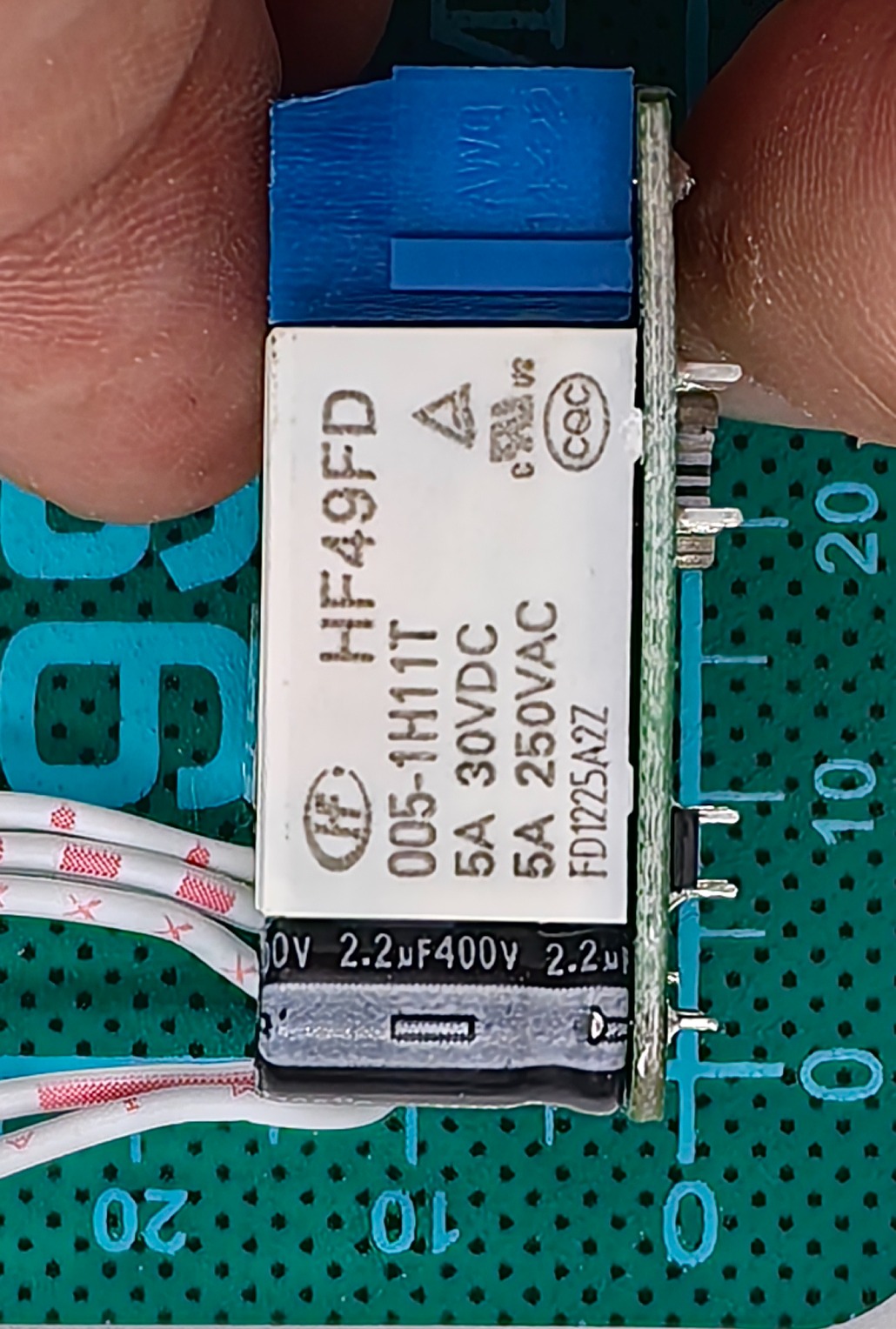

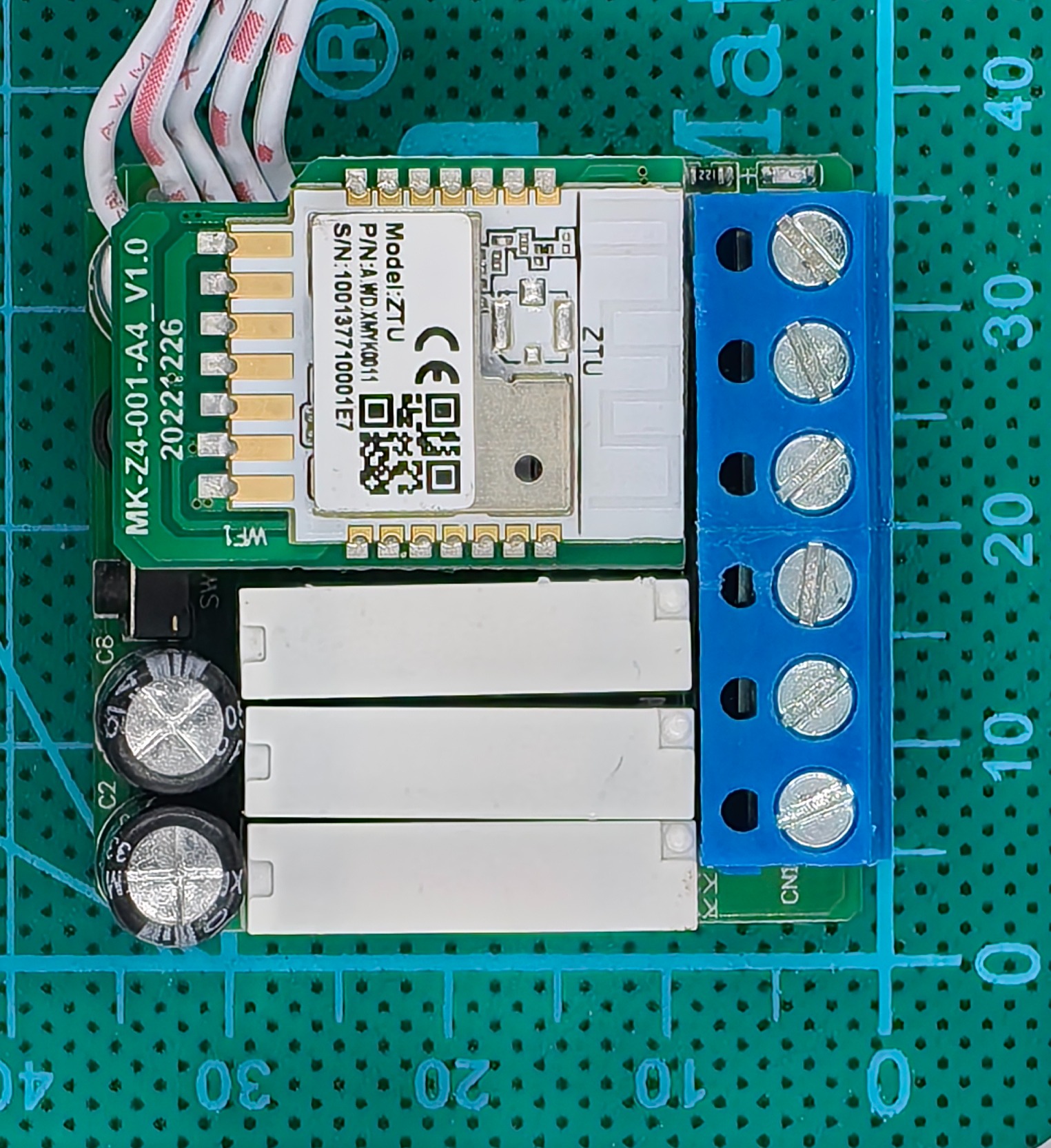

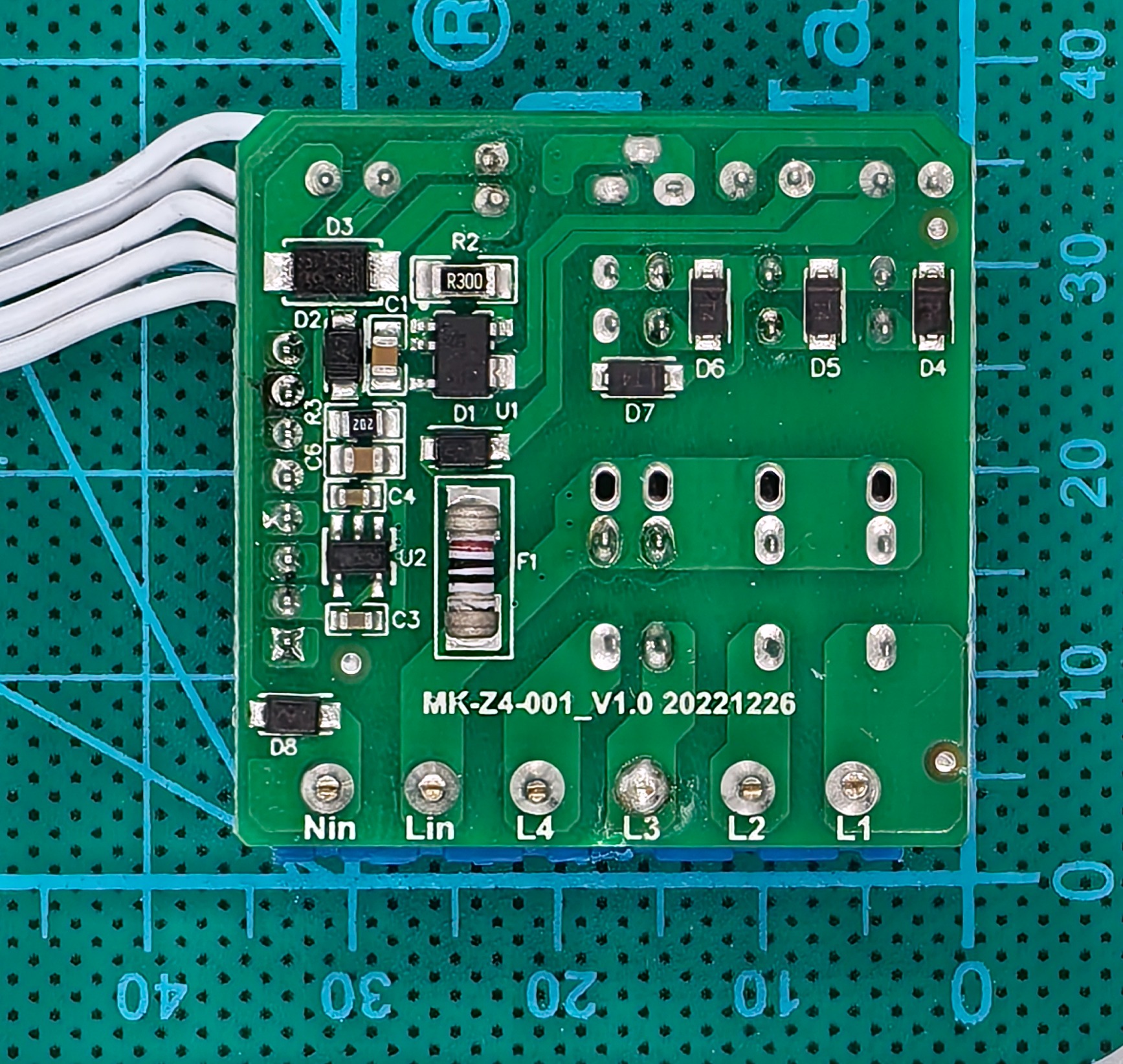

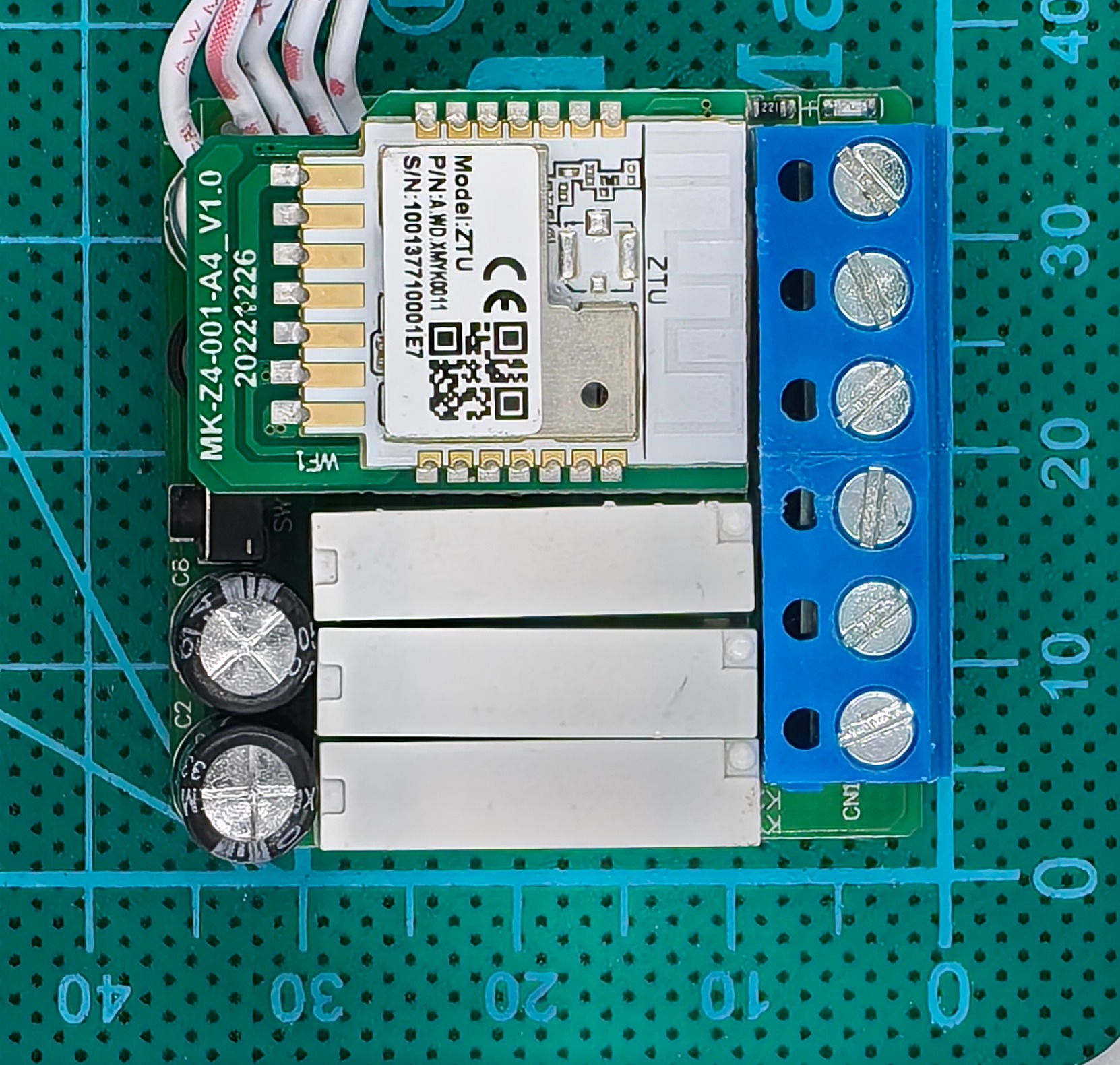

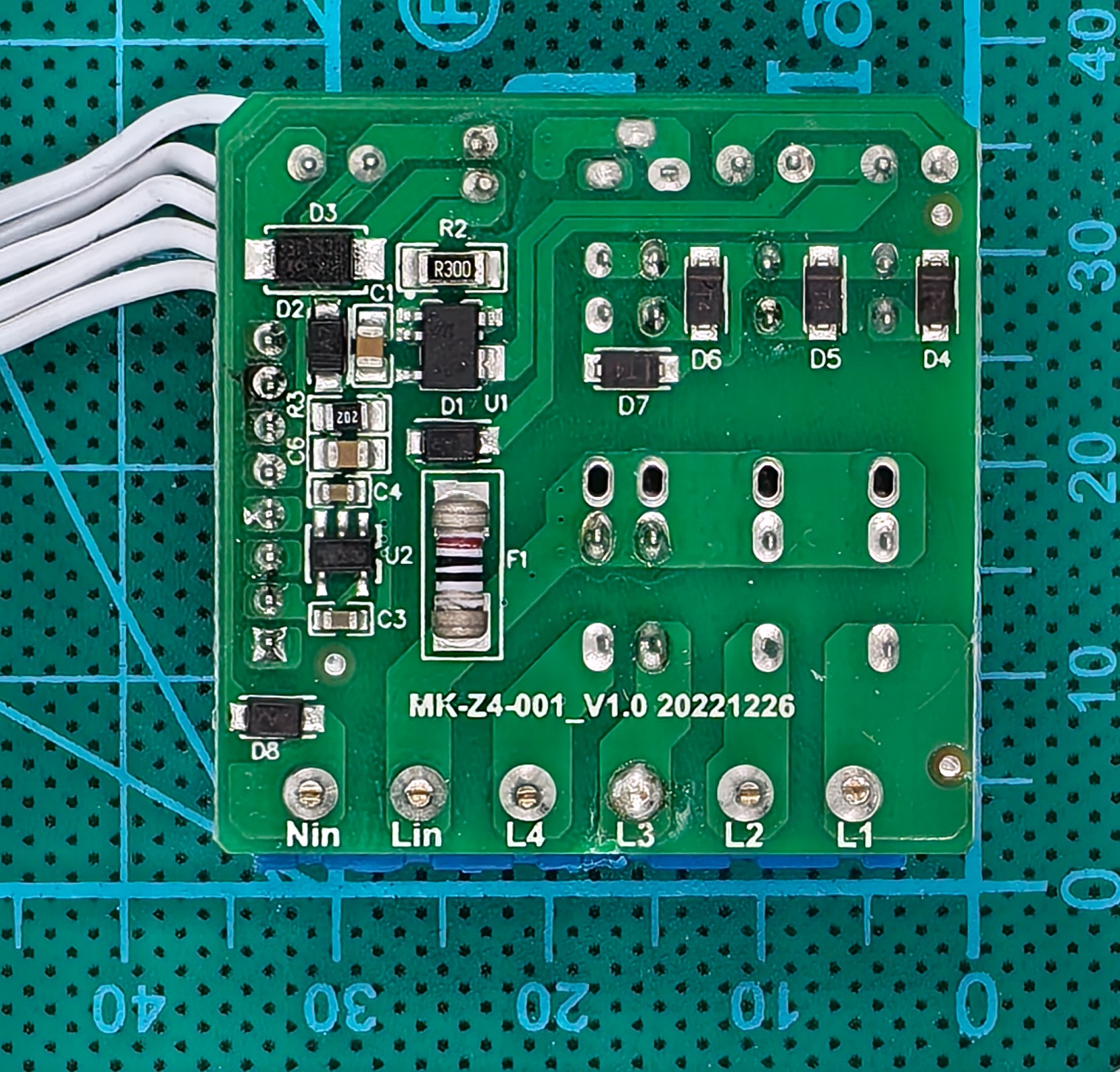

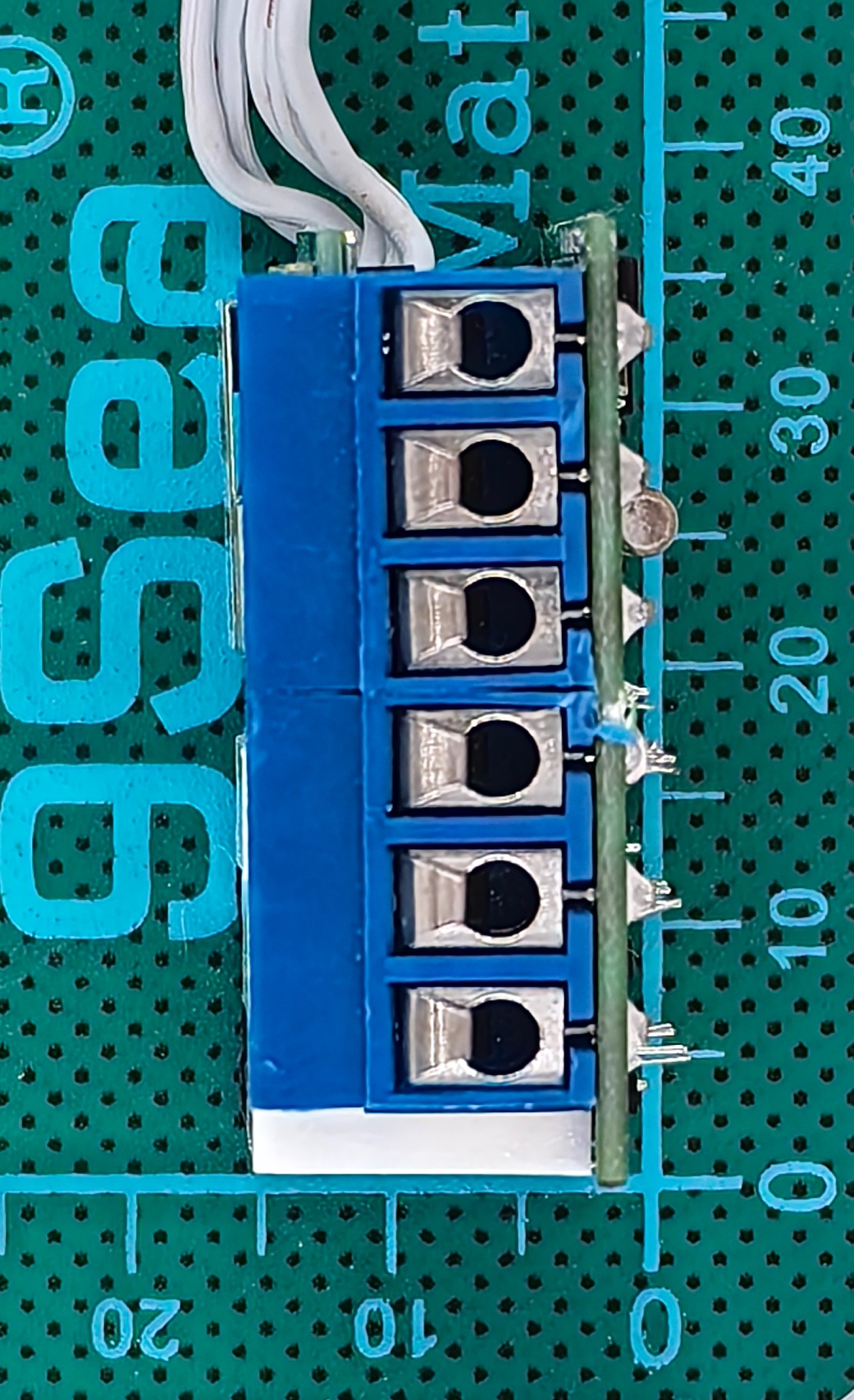

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства

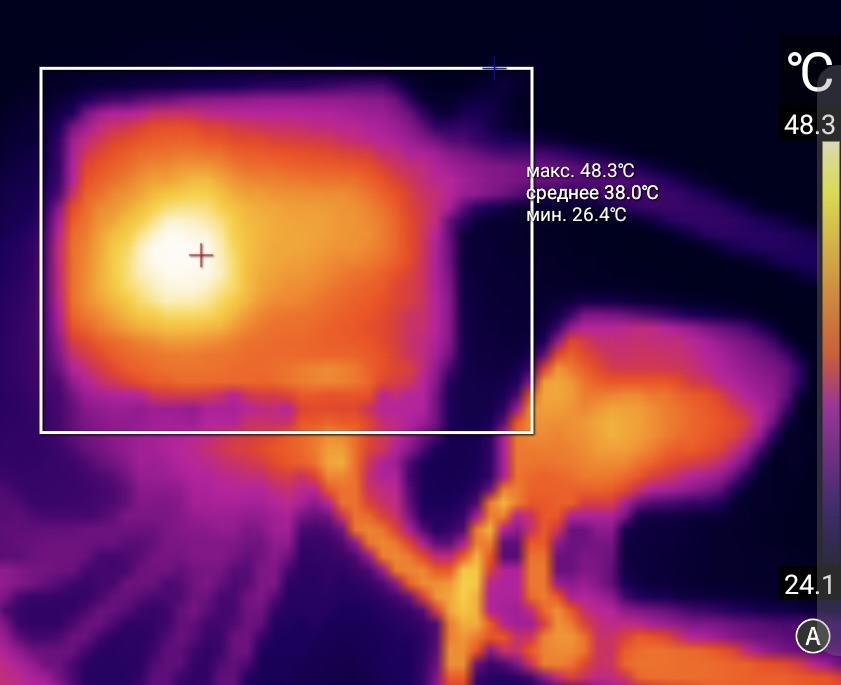

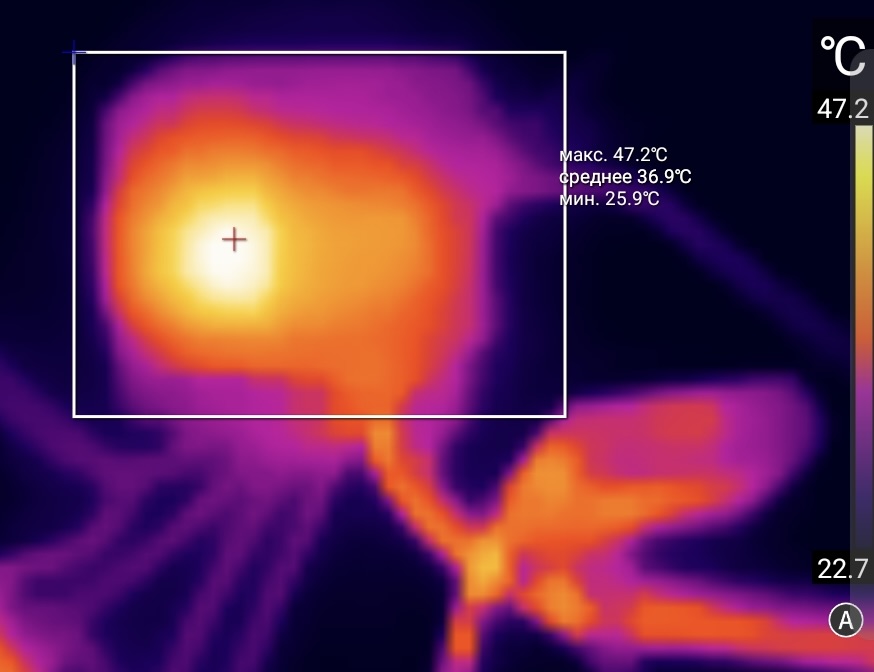

Дополнительные фото устройстваТепловизор
Дополнительные фото устройстваТепловизор
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | В комплекте идет документация, крепеж на DIN-рейку и реле |
| 2. | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 9.5 | Реальные размеры: 39*39.11*19.55мм С крепежом: 43.53*39.11*23.83мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 8 | Есть особенность: включает каналы не одновременно, а с паузой по очереди для избежания скачка напряжения |
| 7. | Качество изготовления и монтажа электронных компонентов | 10 | |
| 8. | Шум при работе | 10 | Переключает не громко. Посторонних шумов нет |
Функциональное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 5 | Нет шаблона для SH, необходимо было написать его. С шаблоном после подключения устройство готово к работе. | ||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 10 | Работает стабильно, команды не пропускает | ||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | - | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | 10 | WEB 130 мс LAN 120 мс | ||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | 7 | Выключатель 280 мс | ||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 10 | Можно настроить поведение при обесточивании, выбрать тип выключателя, настроить таймер и расписание | ||||||||||||||||||||||||
| 11. | Удобство и функциональность стороннего ПО контроллеров | 10 | Шаблон для SH написан с полным повторением всего функционала родного приложения | ||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
| 13. | Тип подключаемого выключателя | 10 | 1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим) | ||||||||||||||||||||||||
| 14. | Время реагирования на команды
|
9 | WEB 130 мс LAN 120 мс Выключатель 280 мс |
Нагрузочное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | 8 | Устройство выдерживает номинальную нагрузку, не греется, команды практически не пропускает и работает стабильно |
| 2. | Стабильность работы устройства в условиях загруженной сети | - | |
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 8 | Работает стабильно, команды не пропускает, но иногда пропускает команды или сбивается. |
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз | 10 | 4*30 Вт LED Работает стабильно, команды не пропускает |
| 6. | Стресс-тест (период 2с) с почти номинальной нагрузкой — 100 раз | 10 | 4*150 Вт LED Работает стабильно, команды не пропускает |
| 7. | Стресс-тест (период 2с) с нагрузкой выше номинальной — 100 раз | 10 | 4*150 Вт LED Работает стабильно, команды не пропускает |
| 8. | Стресс-тест с долгосрочной работой (1 час) | 10 | 4*3,3 А — резистивная нагрузка Максимальная температура: 48.3°C |
| 9. | Тест на выносливость (период 1 с) — 1000 раз | 8 | 4*150 Вт LED Иногда пропускает команды и сбивается, но почти всегда работает стабильно, не пропуская команды |
| 10. | Стабильность работы при минимальном заявленном напряжении | 8 | При 100В работает стабильно Реле работает вплоть до 88 В. При меньшем значении начинает хаотично переключать каналы. |
Заключение
Рейтинг 8.5. Реле соответствует всем заявленным характеристикам, работает с двумя типами выключателей с фиксацией/без фиксации. Работает тихо и быстро. Работает стабильно и не перегревается. Однако иногда сбивается и пропускает команды, а также изначально на него нет шаблона. Рекомендуем к использованию.
