✅AVATTO Реле в подрозетник с нулевой линией 3 канальное 3*3.3А 230В
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано

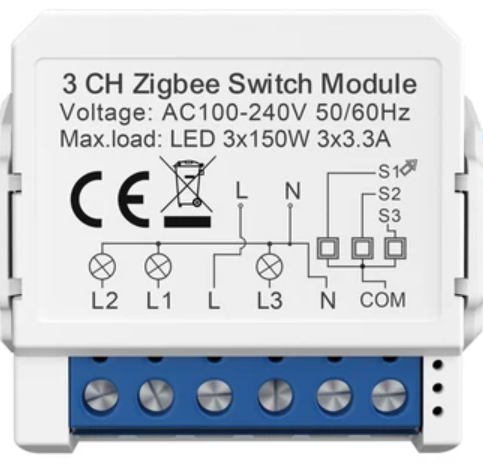

Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Рейтинг устройстваРейтинг 8.5. Реле работает довольно быстро и тихо, не нагревается выше 41 градуса, держит заявленные нагрузки, но иногда пропускает команду. Реле переключает каналы последовательно, а не одновременно. В интерфейсе Sprut нельзя выбрать тип выключателя. Рекомендуем к использованию.
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваAVATTO
Модель и линейка устройстваZWSM16-W3
Способ монтажав подрозетник
Наличие нуляесть
Количество каналов реле3
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED450Вт
Максимальная нагрузка на канал3,3А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10~40°C
Габариты39*39*19мм
Рабочее напряжение100-240В
Тип подключаемого выключателя
- С фиксацией с синхронизацией состояния светильника с положением выключателя
- С фиксацией с изменением состояния светильника при изменении положения выключателя
- Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aнельзя выбрать
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваavatto
Каталог sprut-
Шаблон для Sprut
[[:Файл:TS0003_switch_TZ3000_hbic3ka3.json|]]Скачать
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$12,8
Номер на складеDVLK0369
Номер коробки25
Режим сопряжения и сбросаПосле подключения проводов, зажать кнопку перезагрузки (reset) примерно на 10 секунд или включить/выключить 5 раз, пока индикаторная лампочка не начнет мигать.
Поведение при обесточиваниивключено/Выключено/ выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Информация об устройстве (SprutHub)
| Aps Flags | 0 |
| Frequency Bands | [FREQ_2400_MHZ] |
| Server Capabilities | [] |
| Buffer Size | 66 |
| Incoming Transfer Size | 66 |
| Logical Type | Router |
| Mac Capabilities | [FULL_FUNCTION_DEVICE, MAINS_POWER, RECEIVER_ON_WHEN_IDLE] |
| Manufacturer Code | 0x1141 (4417) |
| Out Going Transfer Size | 66 |
| Stack Compliance | 21 |

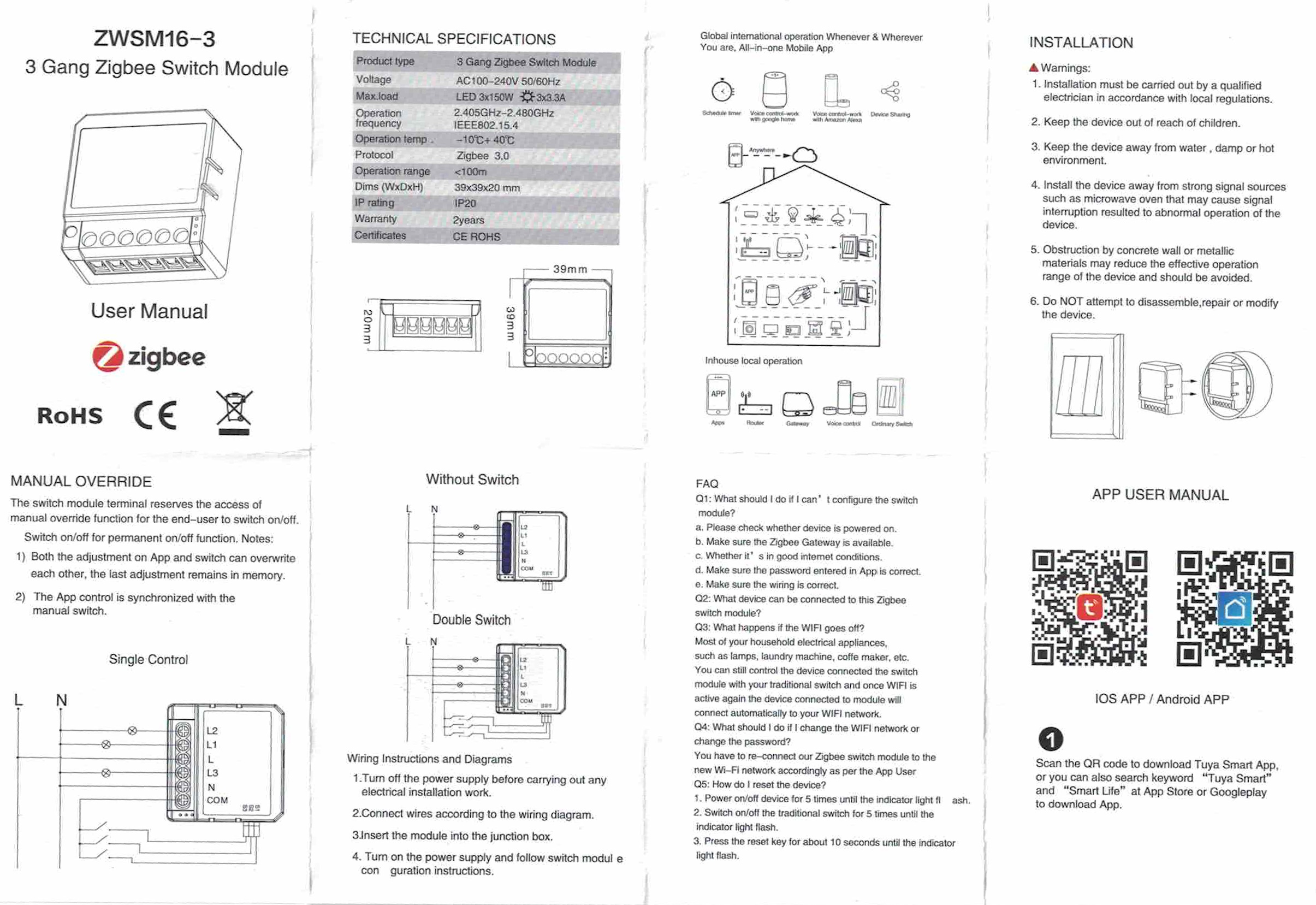

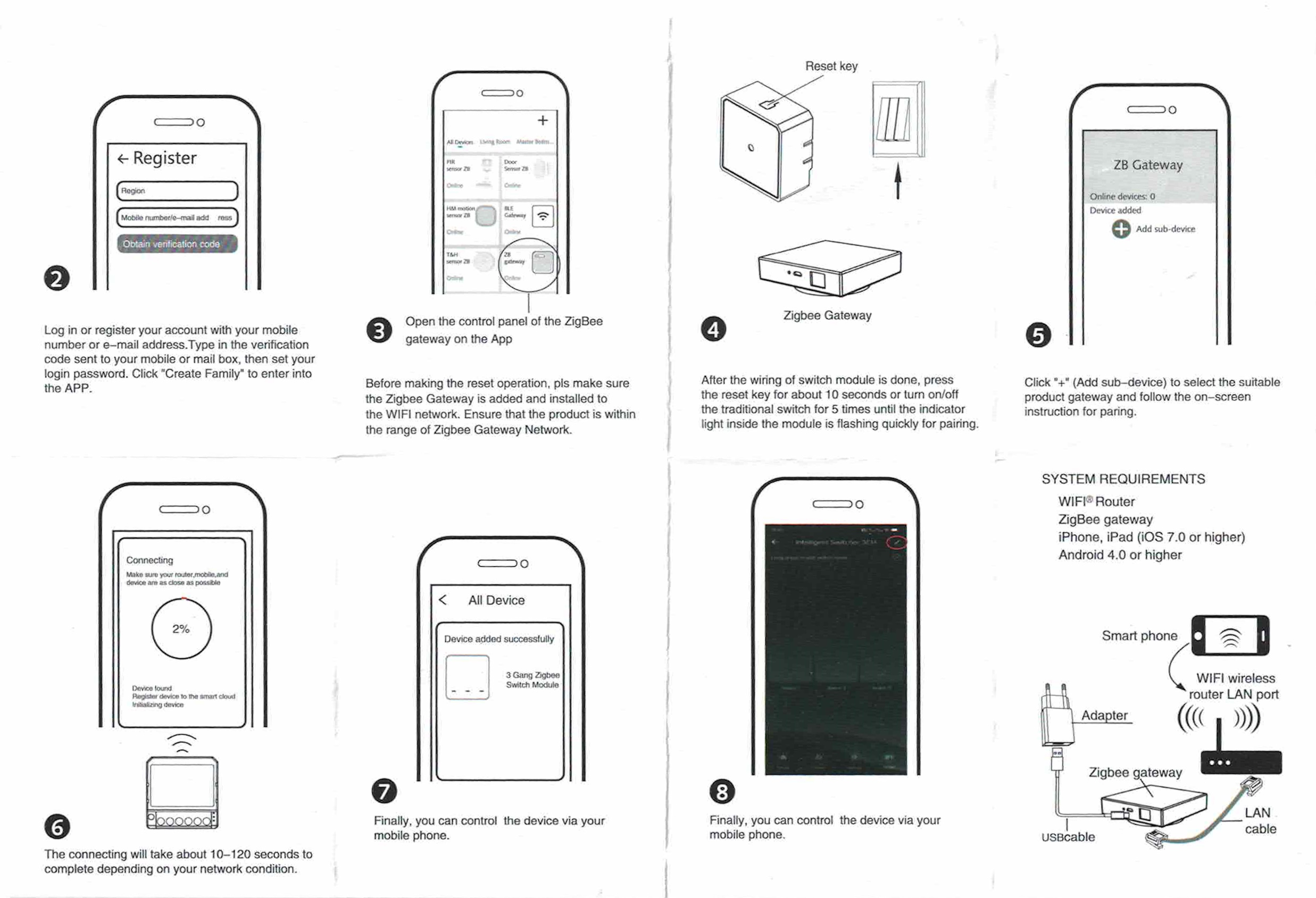

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

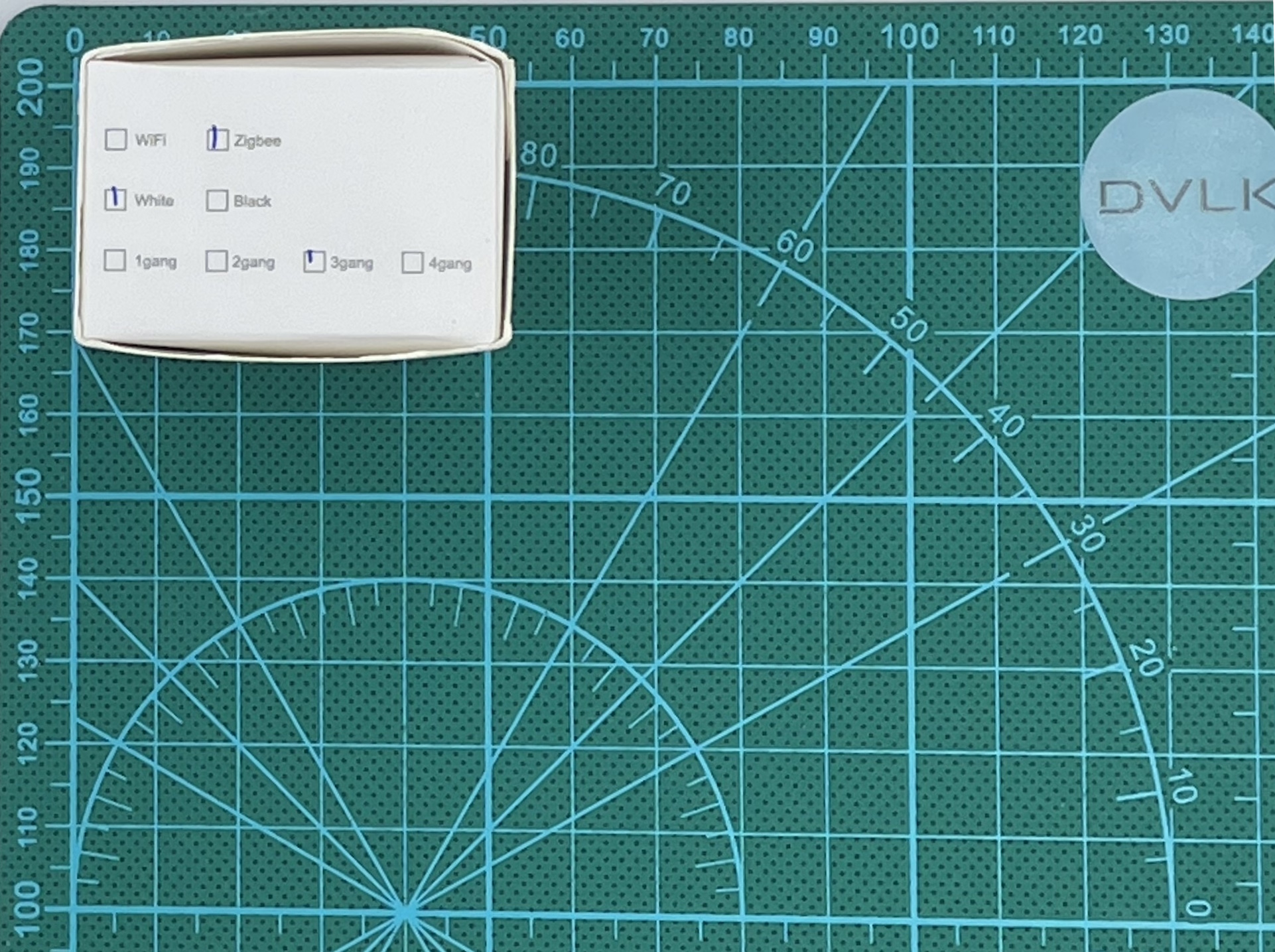

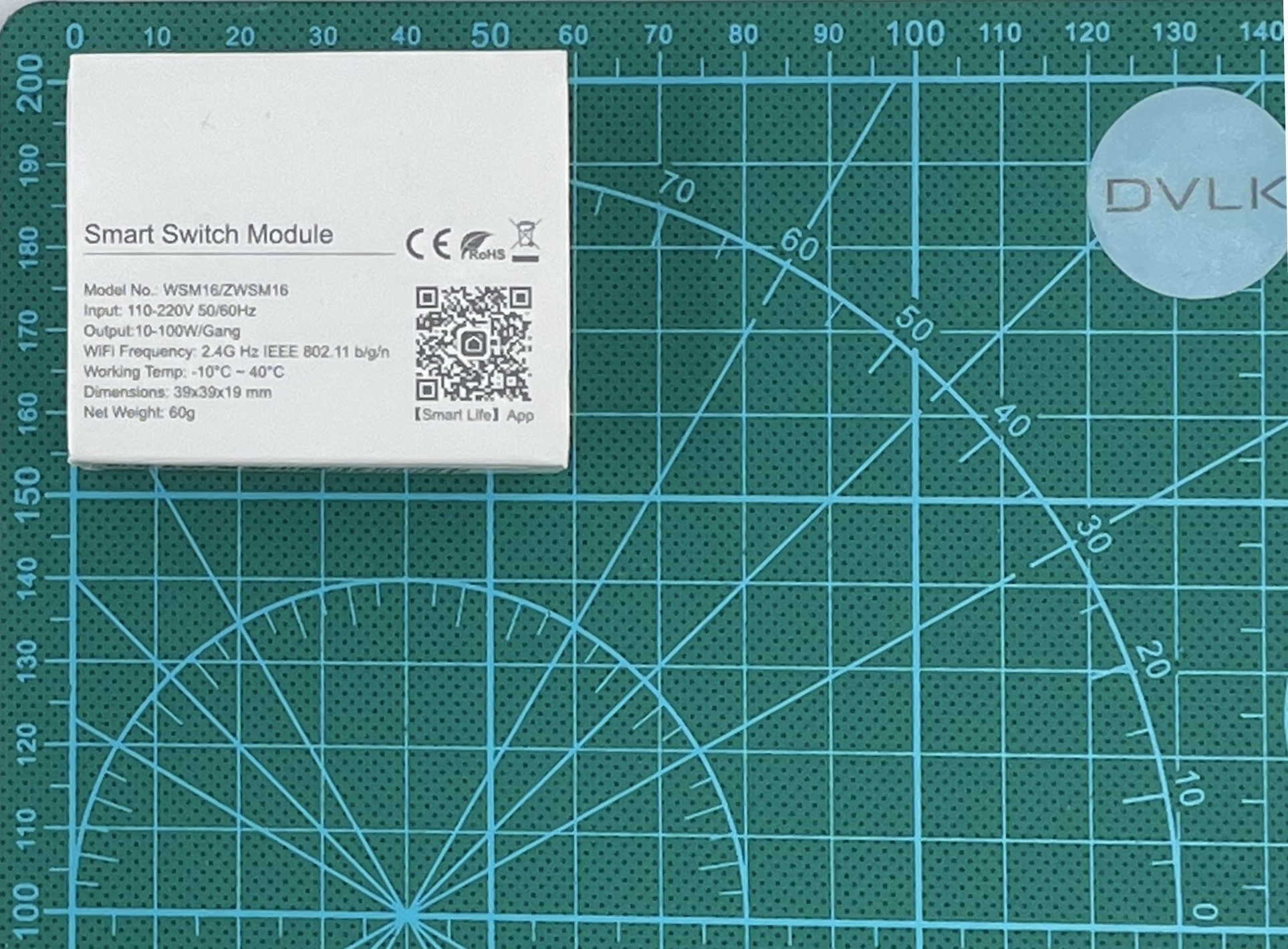

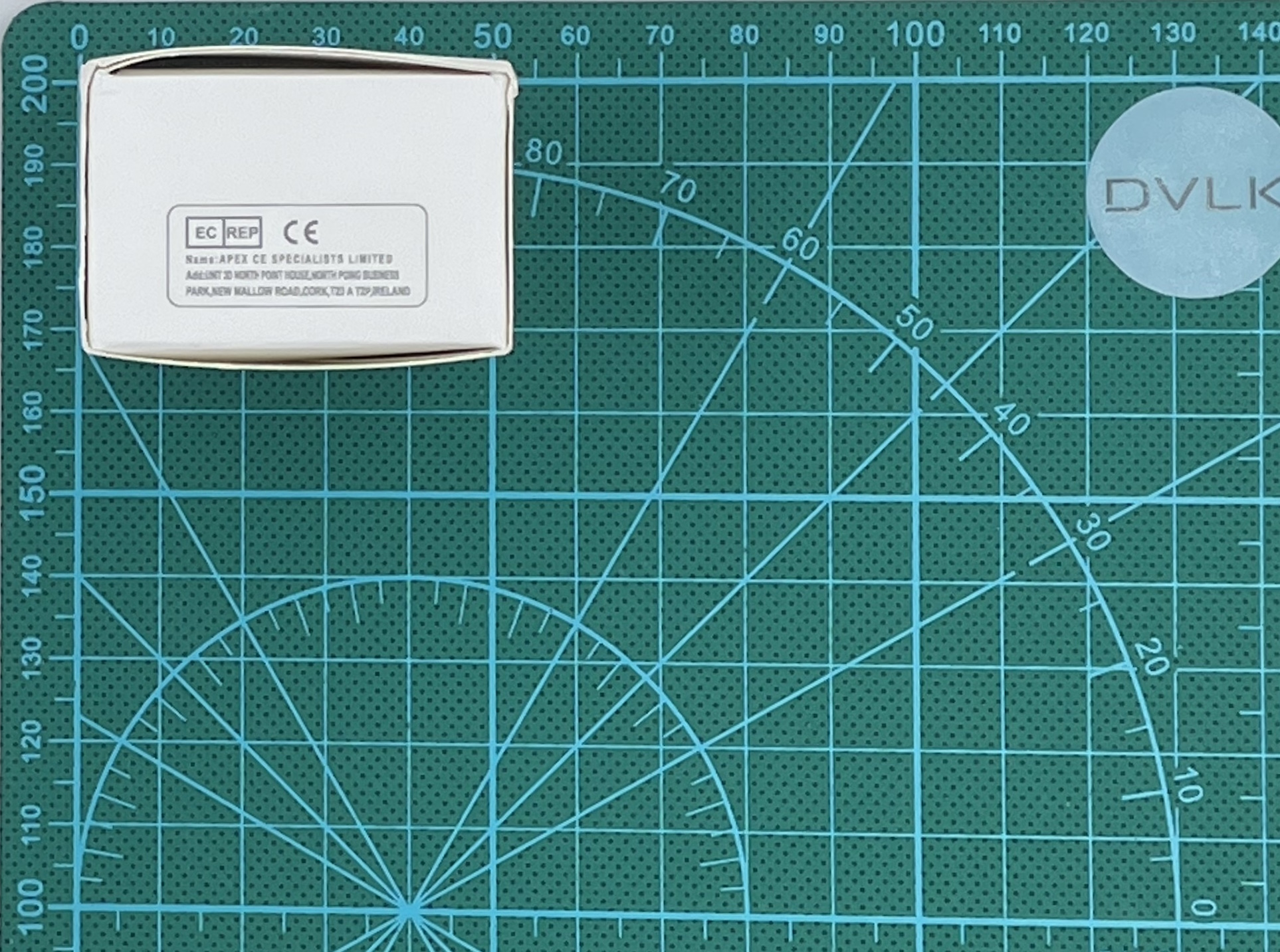

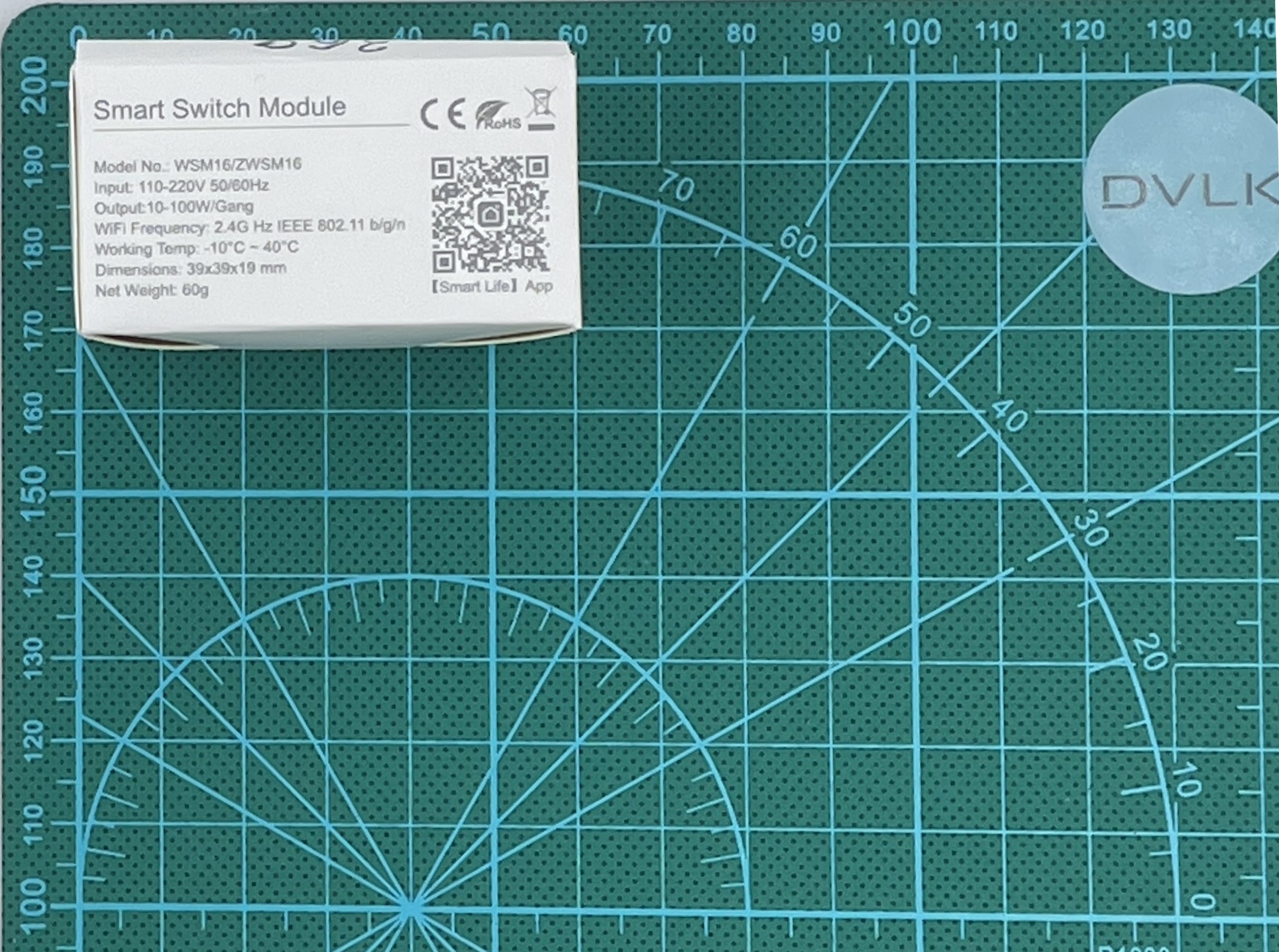

Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

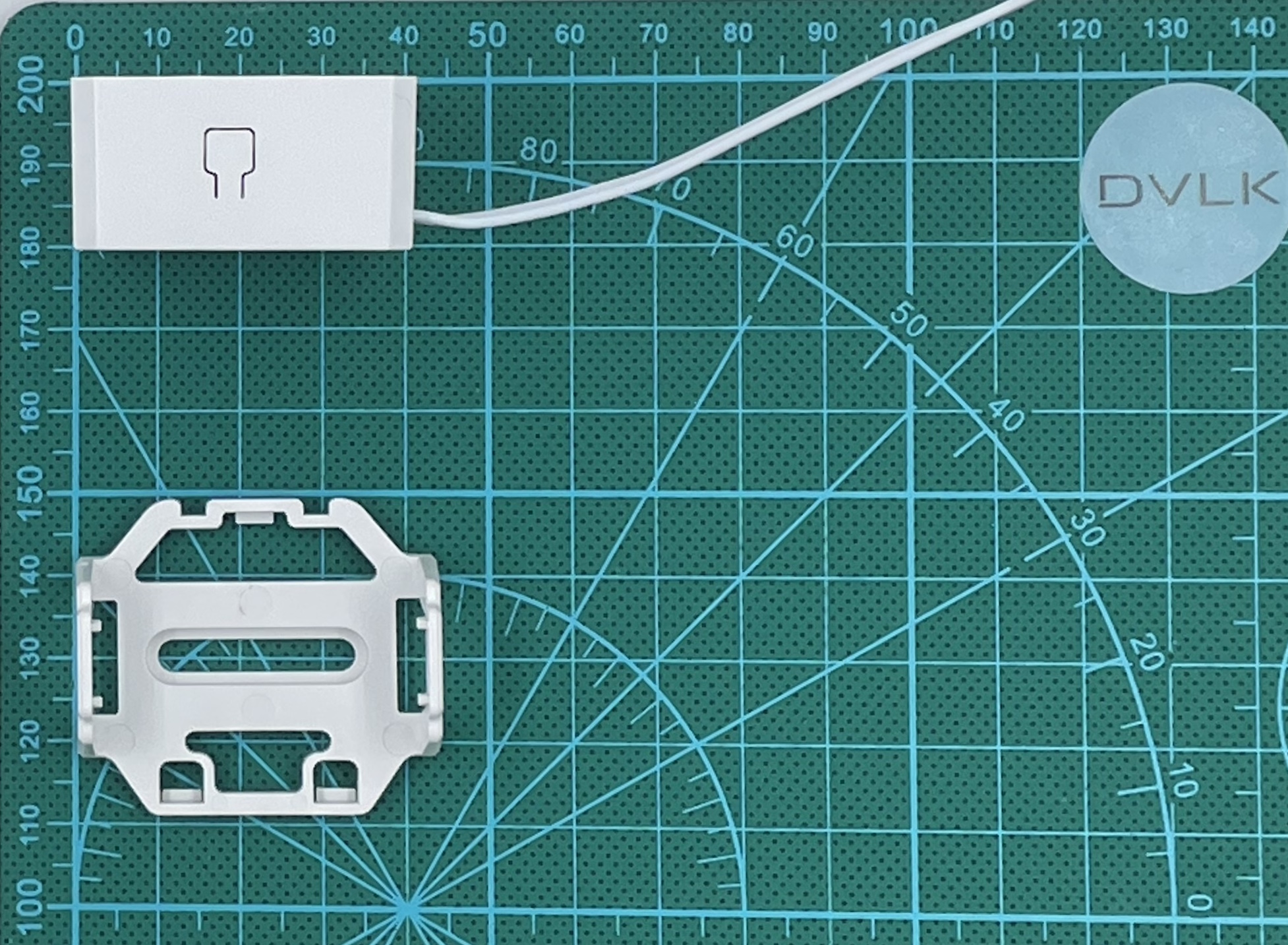

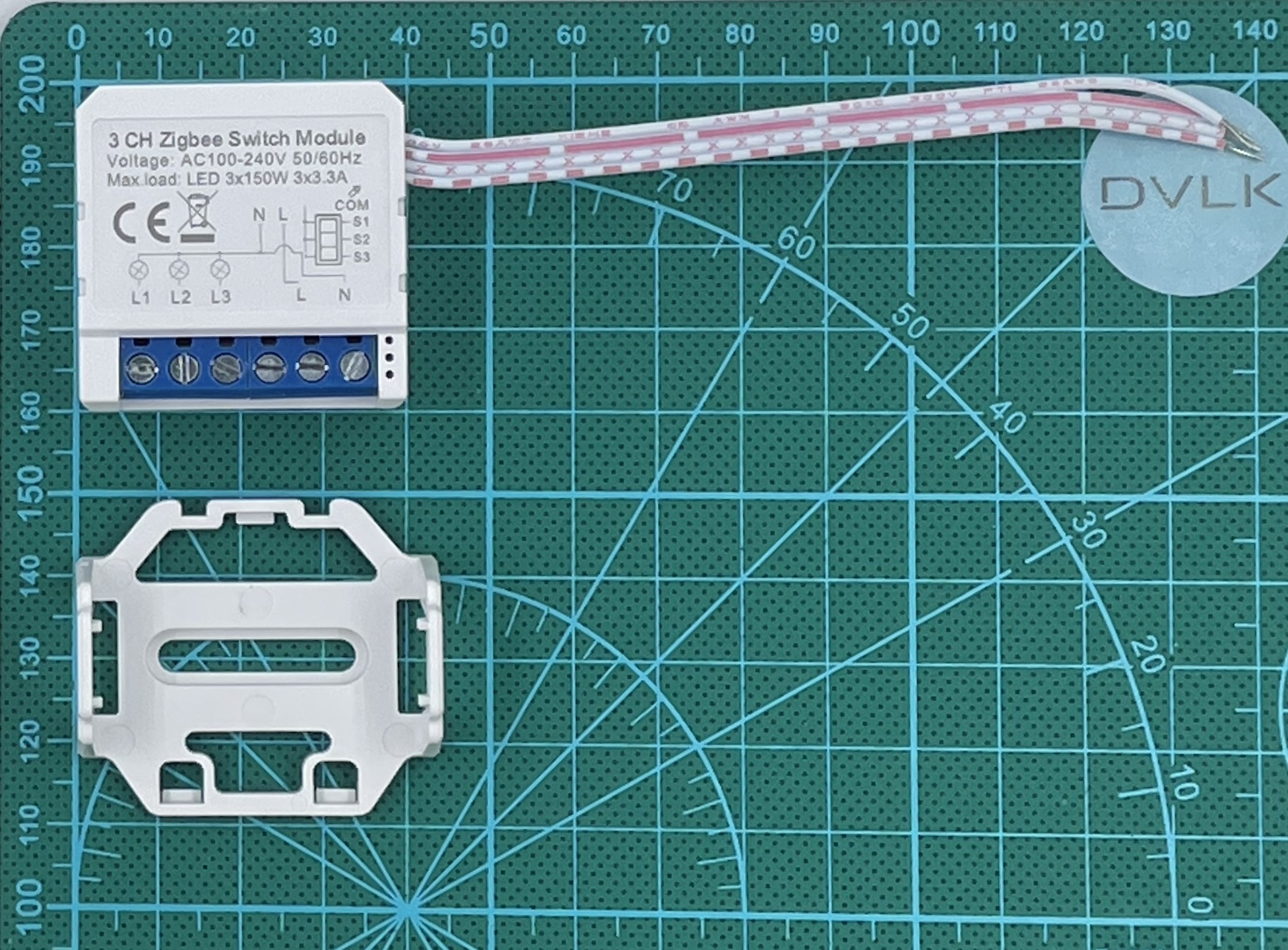

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства

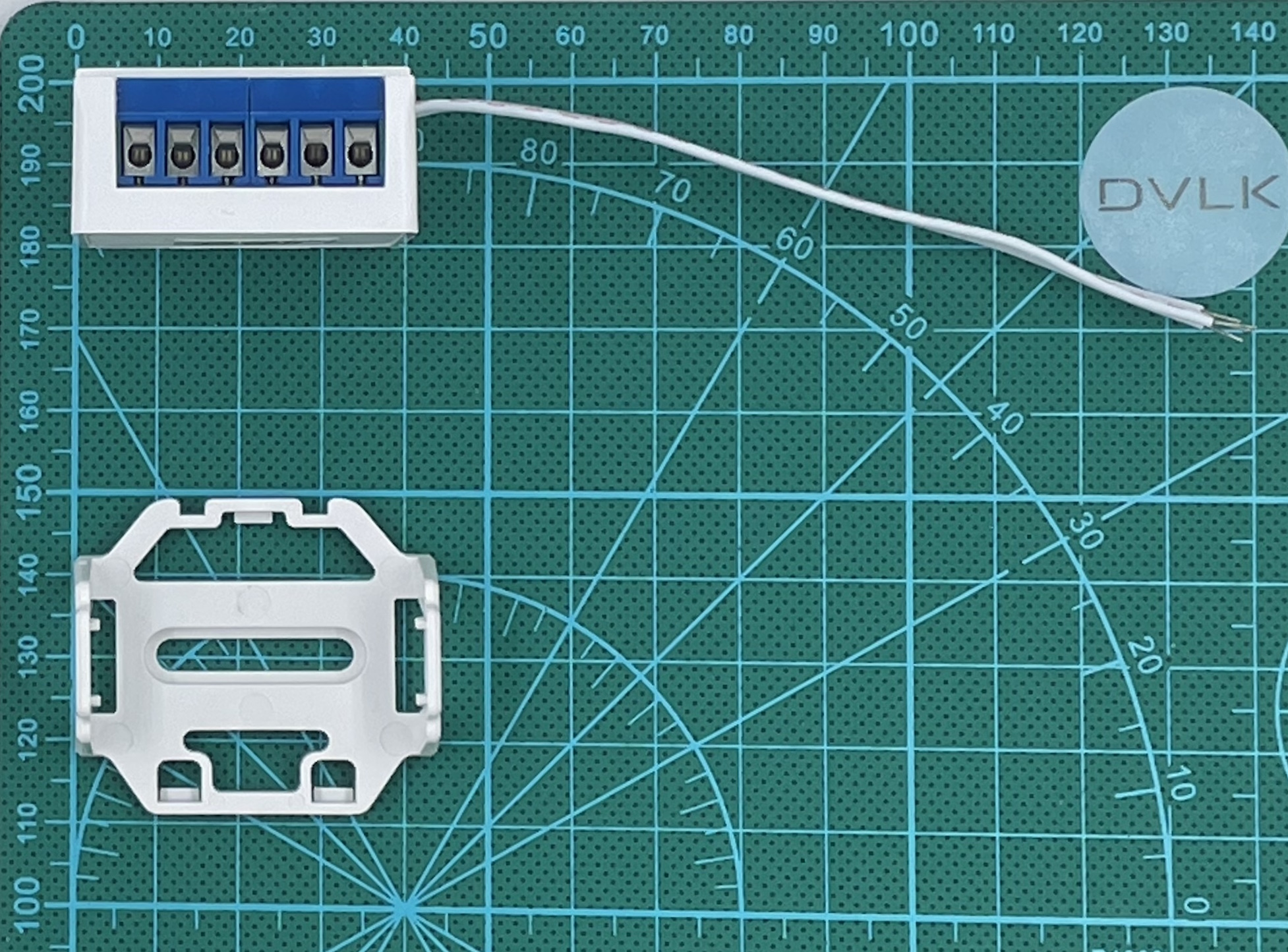

Дополнительные фото устройстваКрепеж
Дополнительные фото устройстваКрепеж
Дополнительные фото устройстваКрепеж

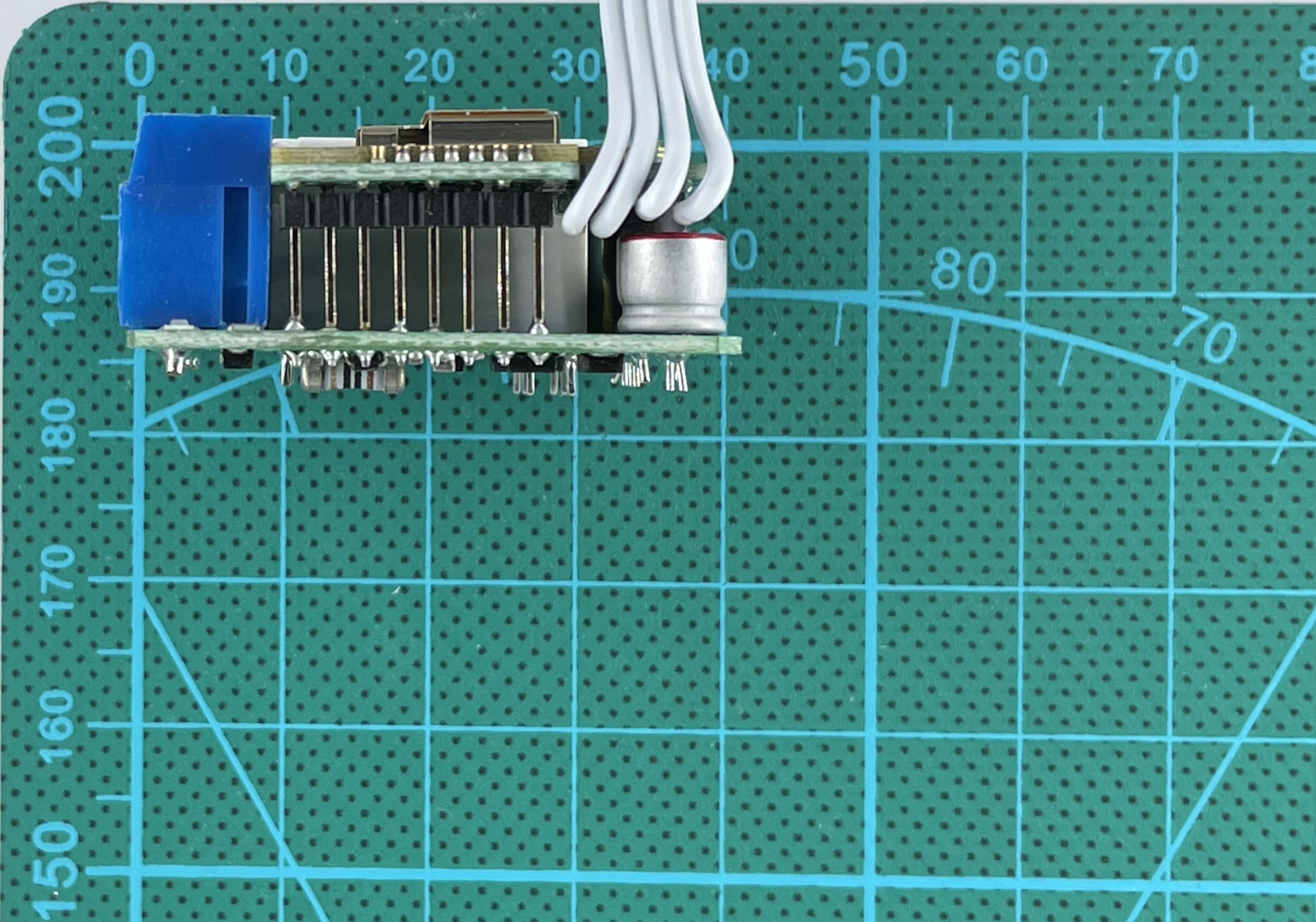

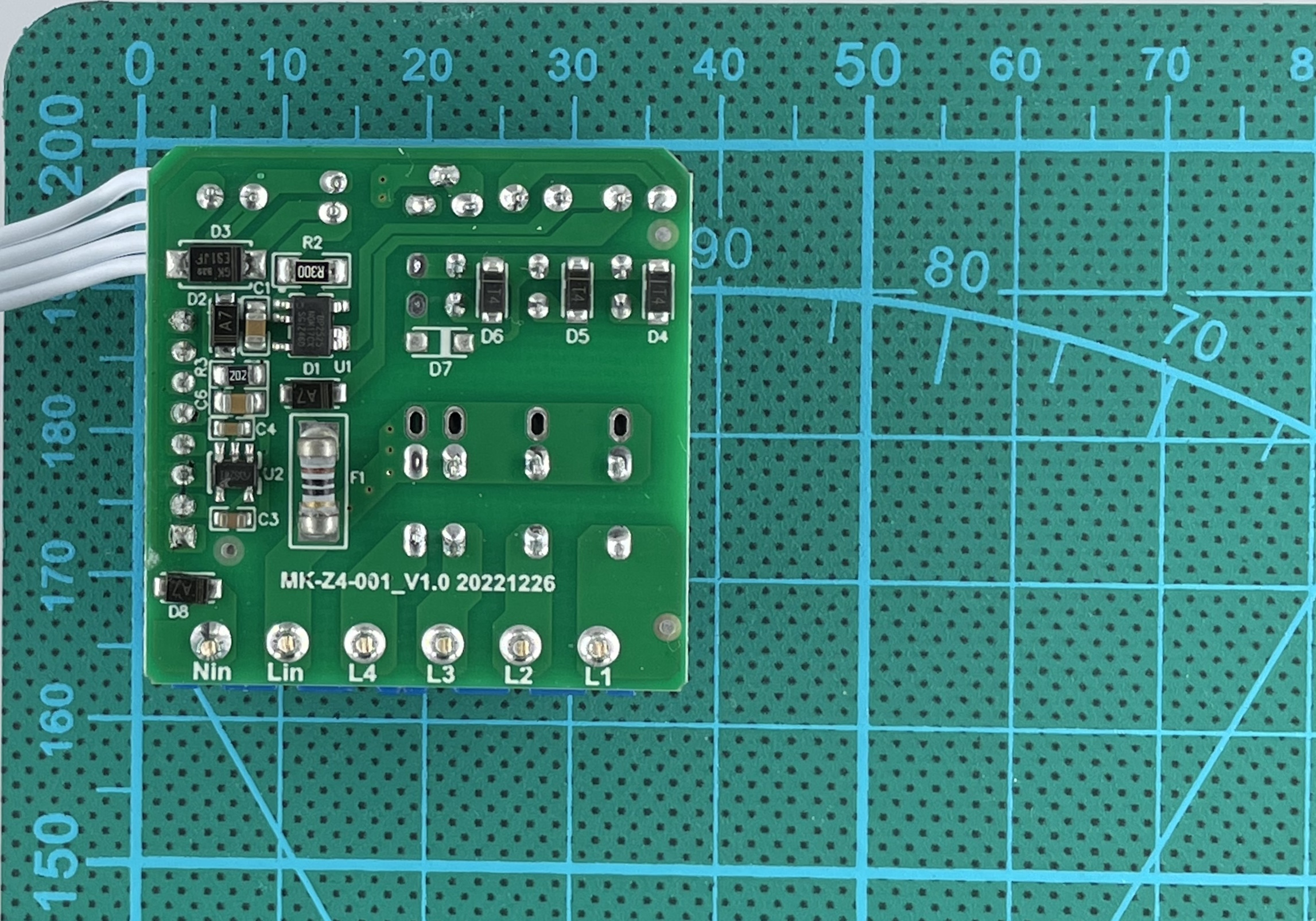

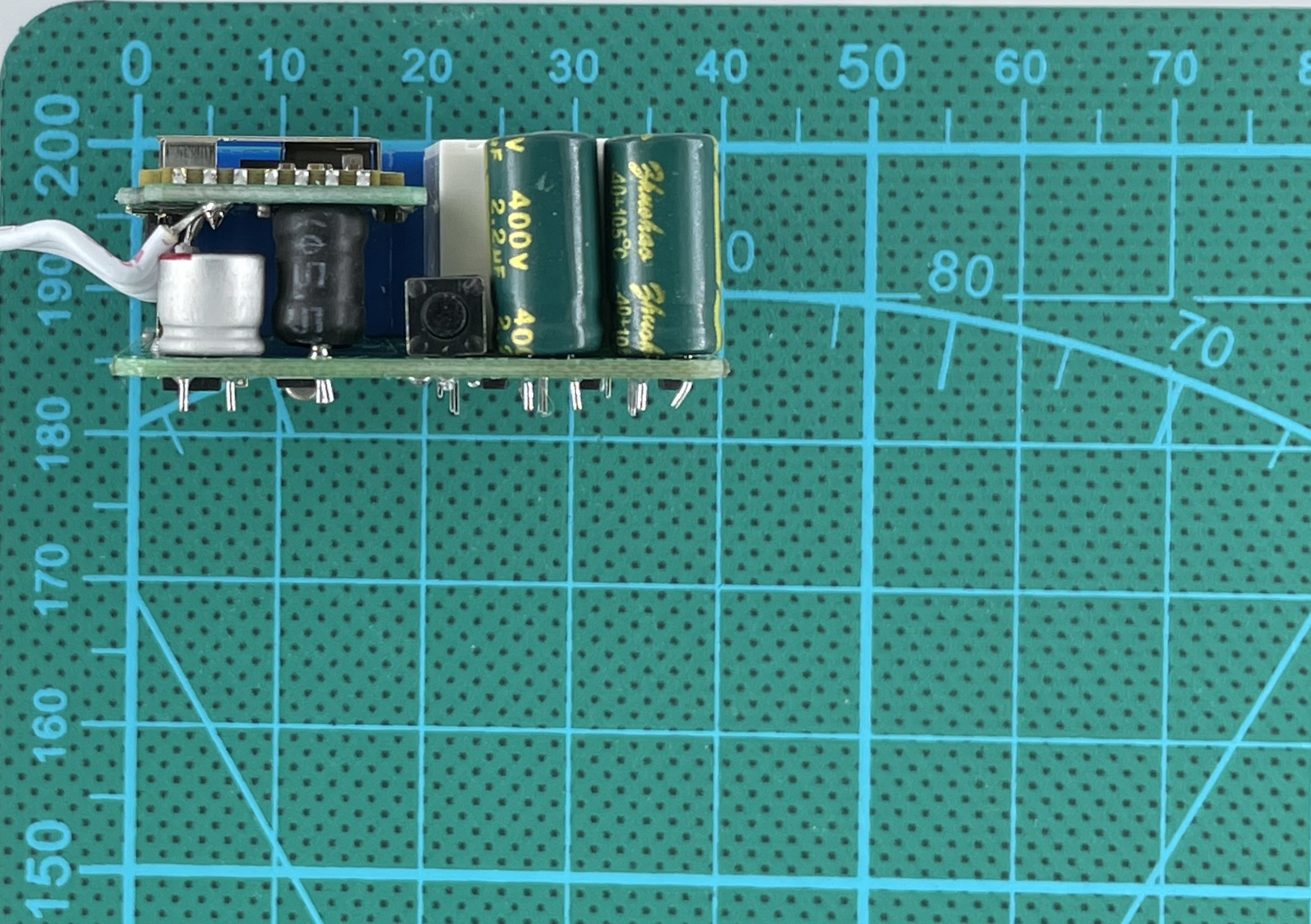

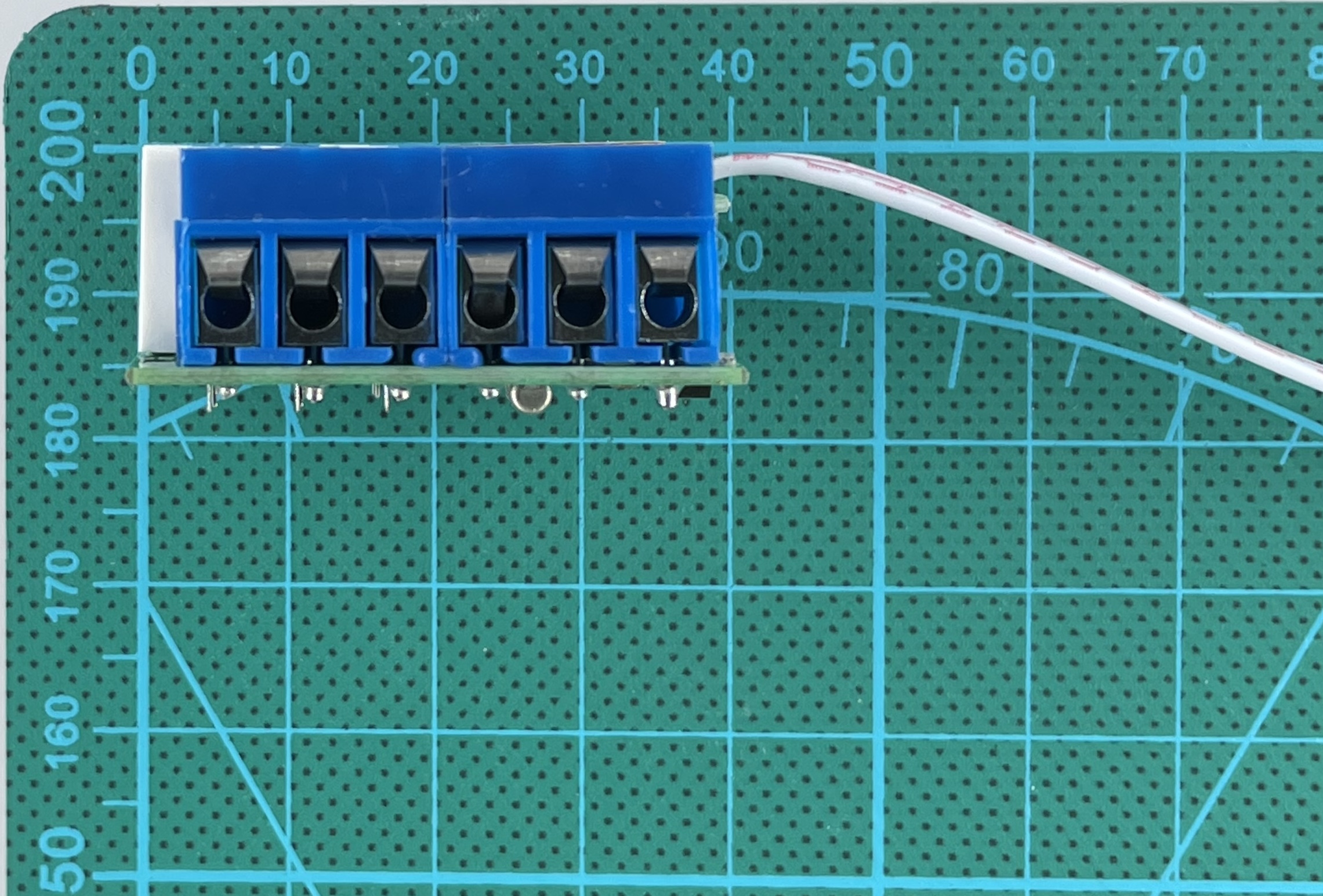

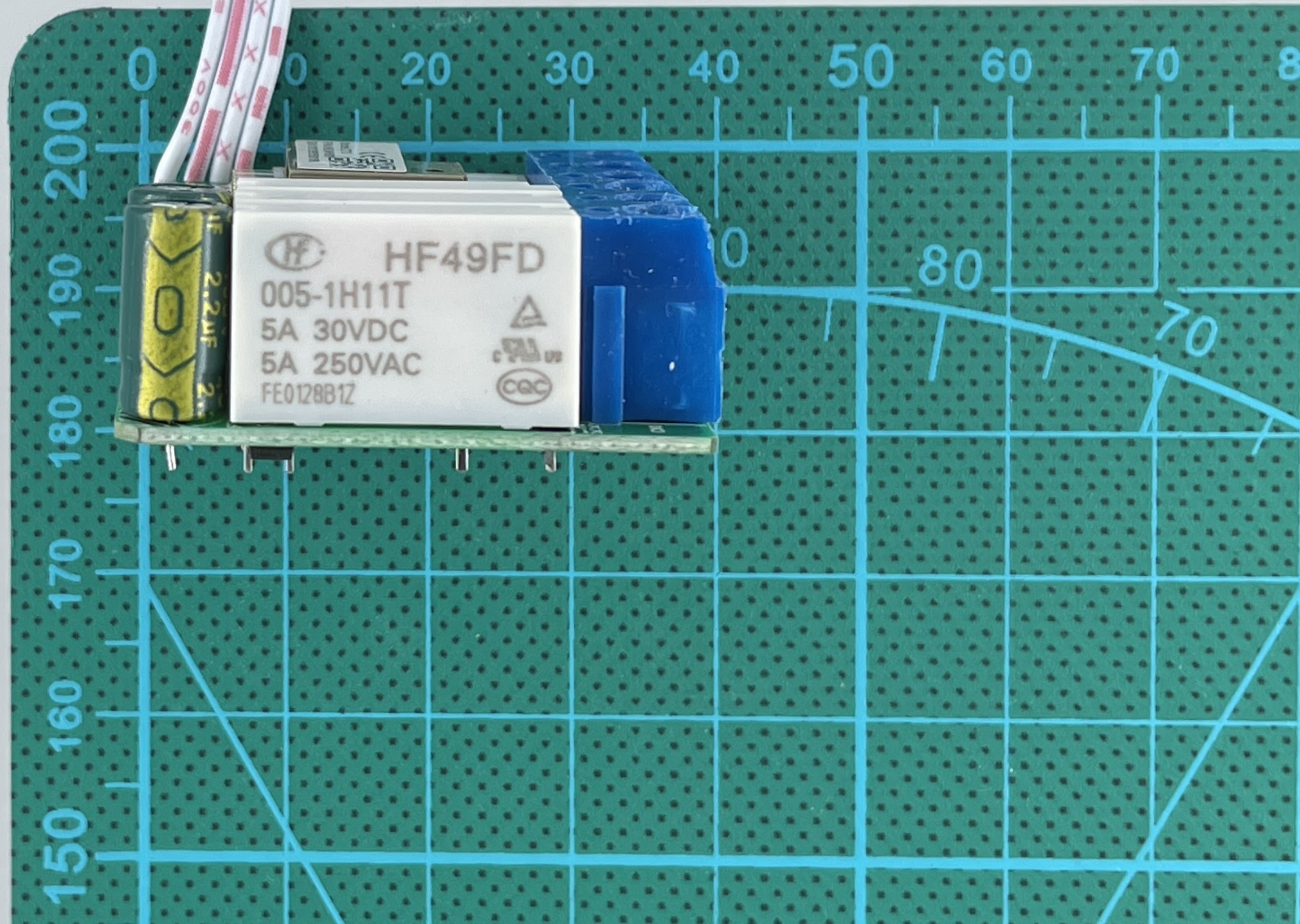

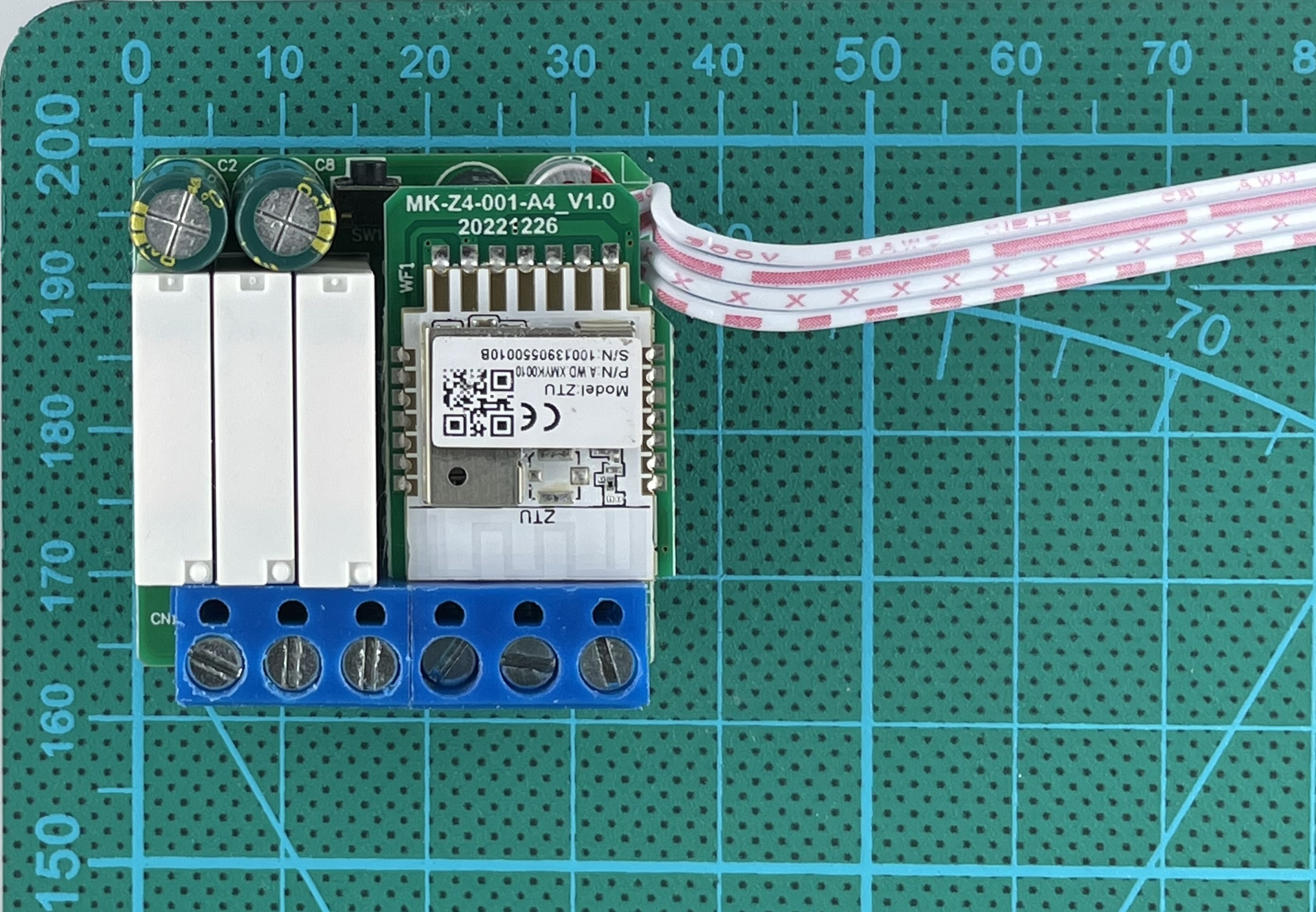

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваТепловизор
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2. | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 10 | По паспорту 39x39x20 По факту 38,87x39,02x19,71 |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 10 | |
| 7. | Качество изготовления и монтажа электронных компонентов | 10 | |
| 8. | Шум при работе | 10 | Работает тихо |
Функциональное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | Шаблон есть, устройство после подключения готово к работе | ||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | - | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | 8 | 220 мс WEB 220 мс LAN | ||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | 9 | 150мс Выключатель | ||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | - | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 10 | Можно выбрать тип выключателя, можно настроить таймеры и настроить расписание, выбрать поведение при обесточивании | ||||||||||||||||||||||||
| 11. | Соответствие функционалов родного приложения и Sprut'a | 5 | Нельзя выбрать тип подключаемого выключателя | ||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
Время реагирования на команды
|
9 | 220 мс WEB 220 мс LAN 150мс Выключатель |
Нагрузочное тестирование
| Шаг | Описание действия / процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | 10 | |
| 2. | Стабильность работы устройства в условиях загруженной сети | - | |
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 8 | Периодически сбивается порядок включения |
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз | 8 | Периодически сбивается порядок включения |
| 6. | Стресс-тест (период 2с) с почти номинальной нагрузкой — 100 раз | 8 | Периодически сбивается порядок включения |
| 7. | Стресс-тест (период 2с) с нагрузкой выше номинальной — 100 раз | 8 | Периодически сбивается порядок включения |

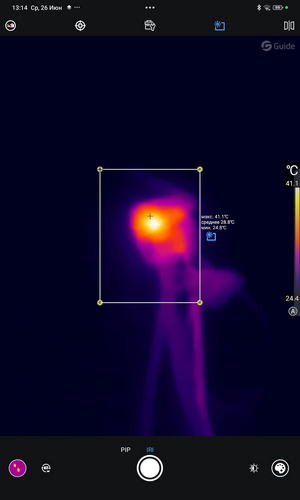

| 8. | Стресс-тест с долгосрочной работой (1 час) | 10 | Через час работы температура составила 41 градус.

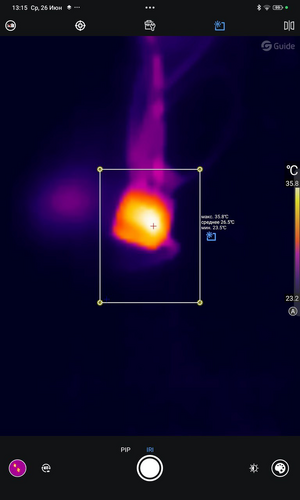

Фото с тепловизора
|
| 9. | Тест на выносливость (период 1 с) — 1000 раз | 8 | Периодически сбивается порядок включения |
Заключение
Рейтинг 8.5. Реле работает довольно быстро и тихо, не нагревается выше 41 градуса, держит заявленные нагрузки, но иногда пропускает команду. Реле переключает каналы последовательно, а не одновременно. В интерфейсе Sprut нельзя выбрать тип выключателя. Рекомендуем к использованию.
