✅AVATTO Реле в подрозетник с нулевой линией 2 канальное 2*5А 230В
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Рейтинг устройстваРейтинг 9,6(9). Реле полностью соответствует заявленным характеристикам. Выдерживает нагрузки и не греется, работает очень быстро, поддерживает два типа выключателей: с фиксацией/без фиксации. Может переводиться в режим сопряжения с помощью кнопки на устройстве и с помощью проводного выключателя. При многократных однотипных командах иногда может сбиваться и пропускать команды. Первоначальный шаблон SH не позволяет выбрать тип выключателя. Рекомендуем к использованию
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваAVATTO
Модель и линейка устройстваZWSM16-W2
Способ монтажав подрозетник
Наличие нуляесть
Количество каналов реле2
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED300Вт
Максимальная нагрузка на канал5А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10~40°C
Габариты39*39*19мм
Рабочее напряжение100-240В
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя
2. С фиксацией с изменением состояния светильника при изменении положения выключателя
3. Без фиксации (импульсный режим)
2. С фиксацией с изменением состояния светильника при изменении положения выключателя
3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aС использованием шаблона, разработанного командой SH, нельзя выбрать тип выключателя.
С использованием шаблона, разработанного командой Develika.Tech (добавлена возможность выбрать тип выключателя): Переключать/тумблер/моментный(возвратный)
С использованием шаблона, разработанного командой Develika.Tech (добавлена возможность выбрать тип выключателя): Переключать/тумблер/моментный(возвратный)
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваavatto
Каталог sprutsprut.ai
Шаблон для sprutШаблон SH: TS0002_rela...ws.json
[[:Файл:TS0002_relay_TZ3000_mtnpt6ws-2.json|]]Скачать
Шаблон для sprut
Шаблон Develika.Tech: TS0002_rela...LK.json
Шаблон Develika.Tech: TS0002_rela...LK.json
[[:Файл:TS0002_relay_TZ3000_mtnpt6ws_DVLK.json|]]Скачать
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$10
Номер на складеDVLK0368
Номер коробки24
Режим сопряжения и сбросаЗажать кнопку сброса на 10 секунду или вкл/выкл проводной выключатель 5 раз, пока не замигает индикатор.
Поведение при обесточиваниивключено/выключено/ последнее состояние
выбирается в интерфейсе
выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Информация об устройстве(SprutHub)

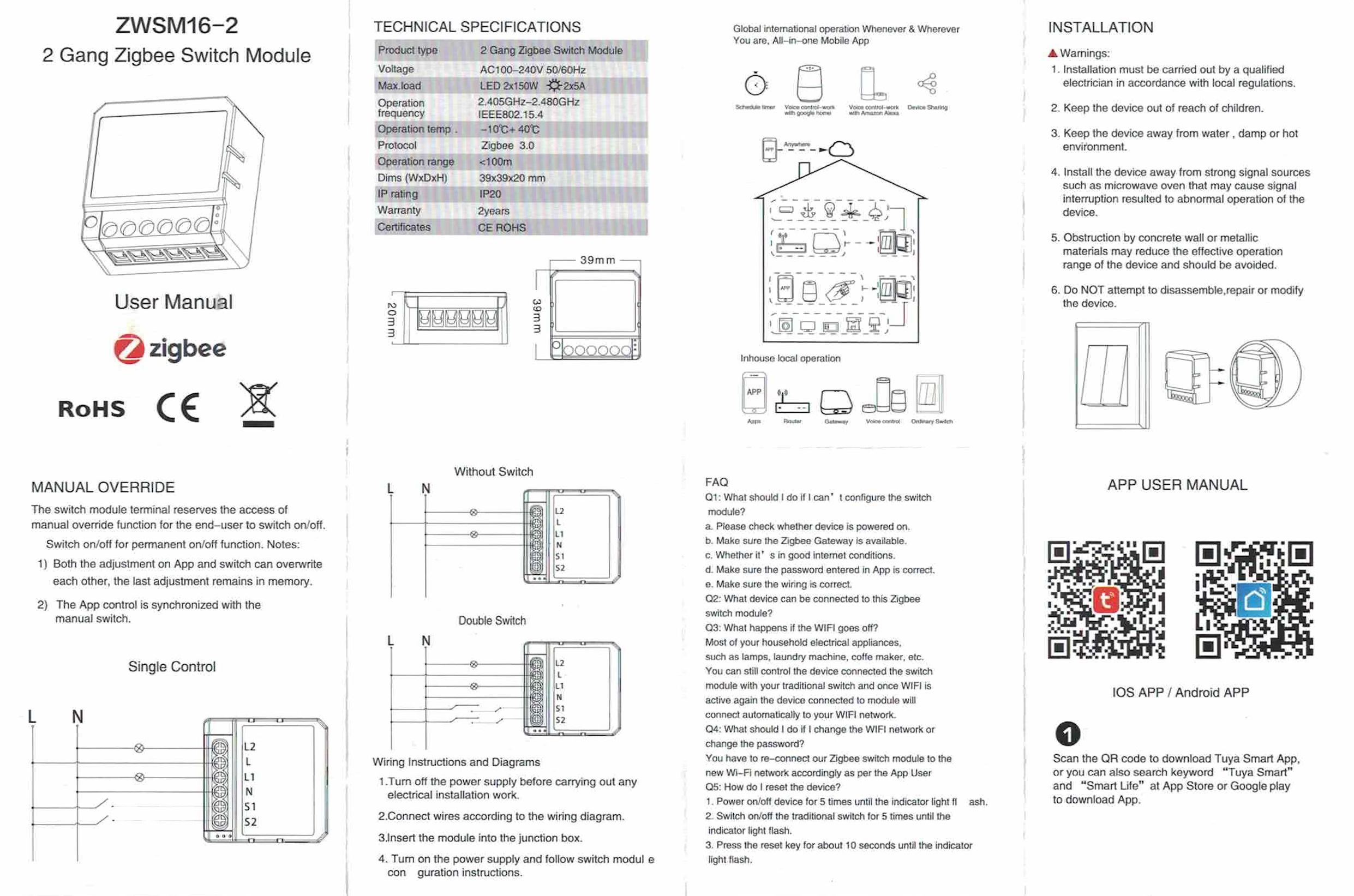

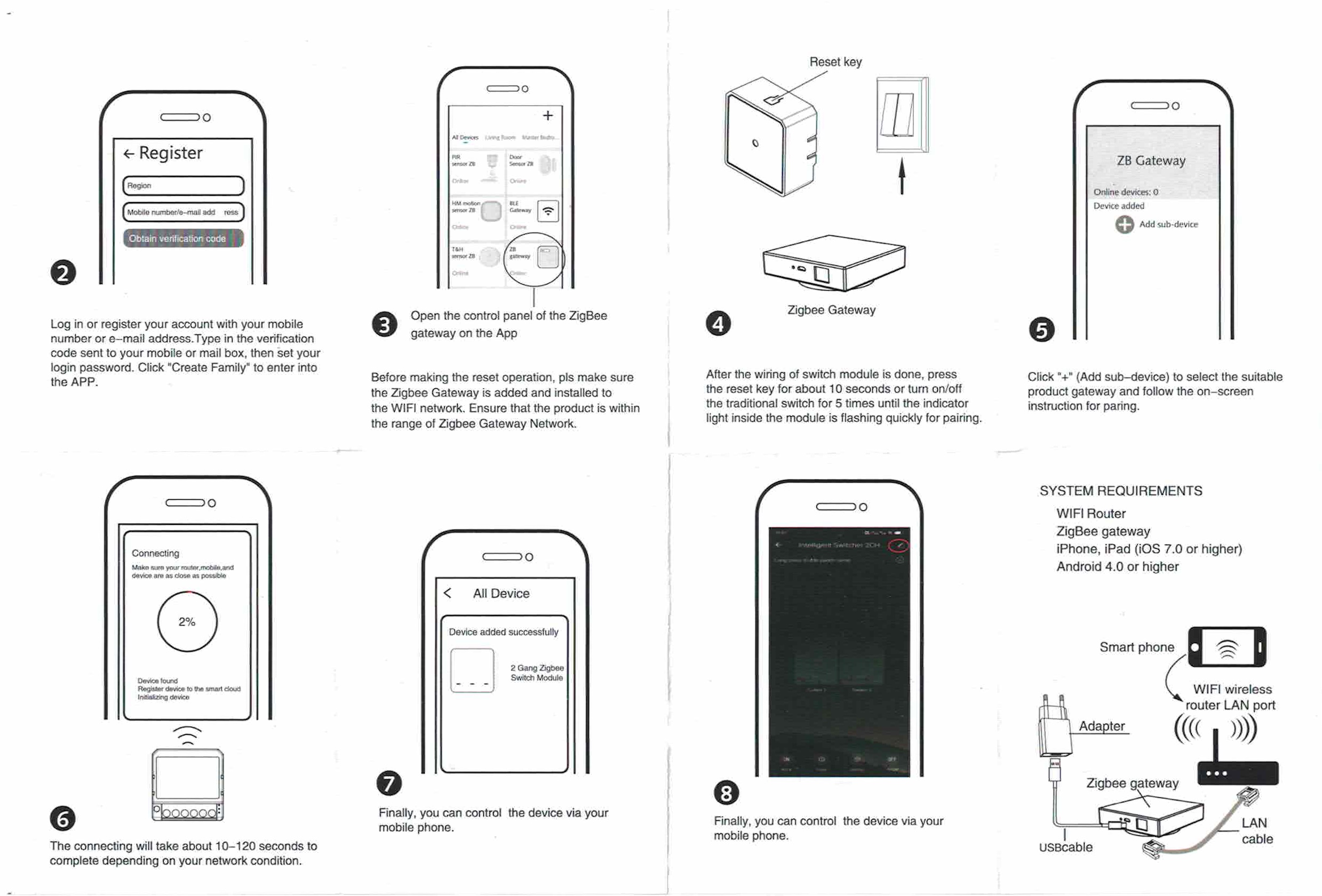

Оригинальная документация из комплекта устройства
Документация
Оригинальная документация из комплекта устройства
Документация
Дополнительные фото устройства

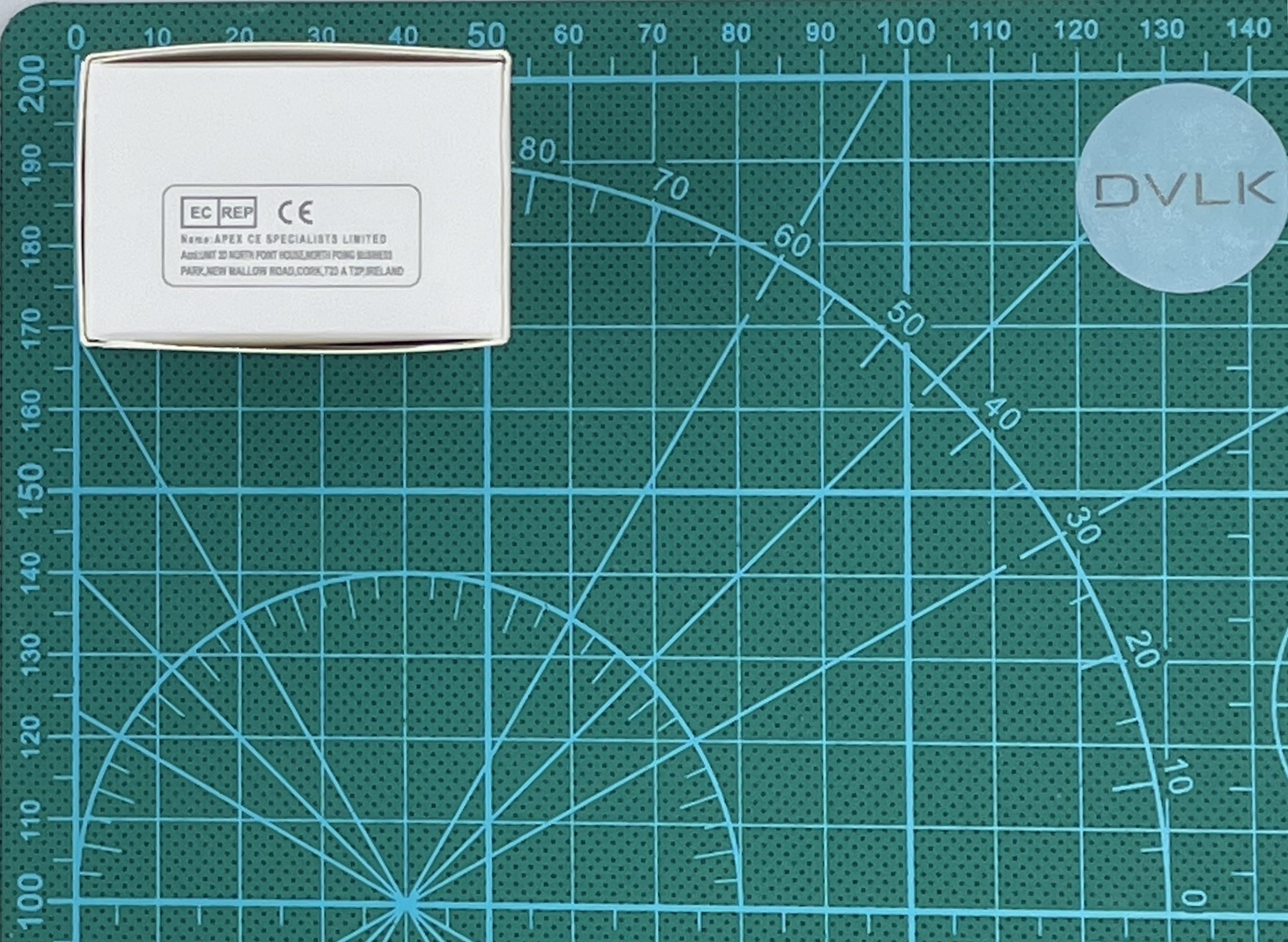

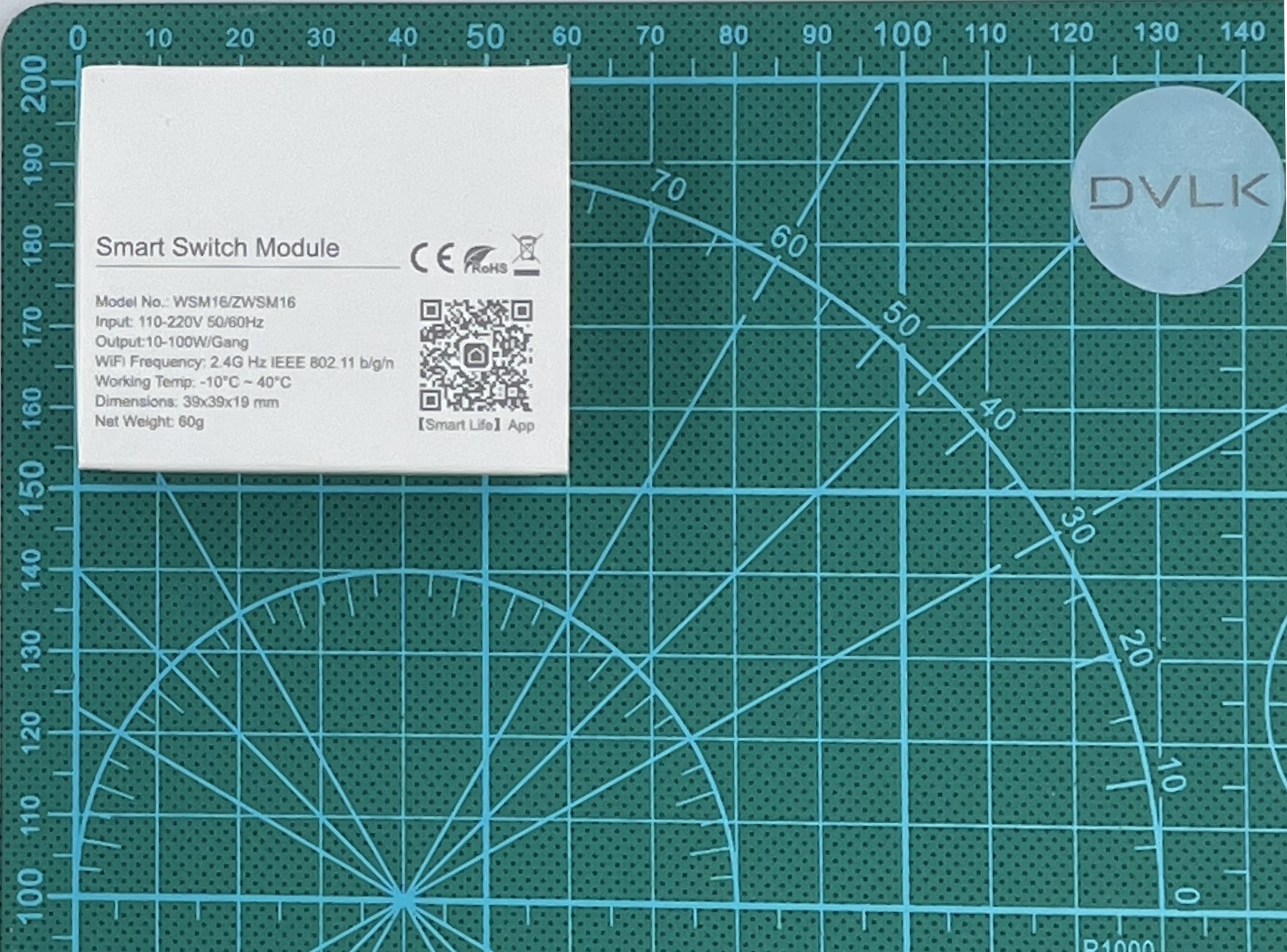

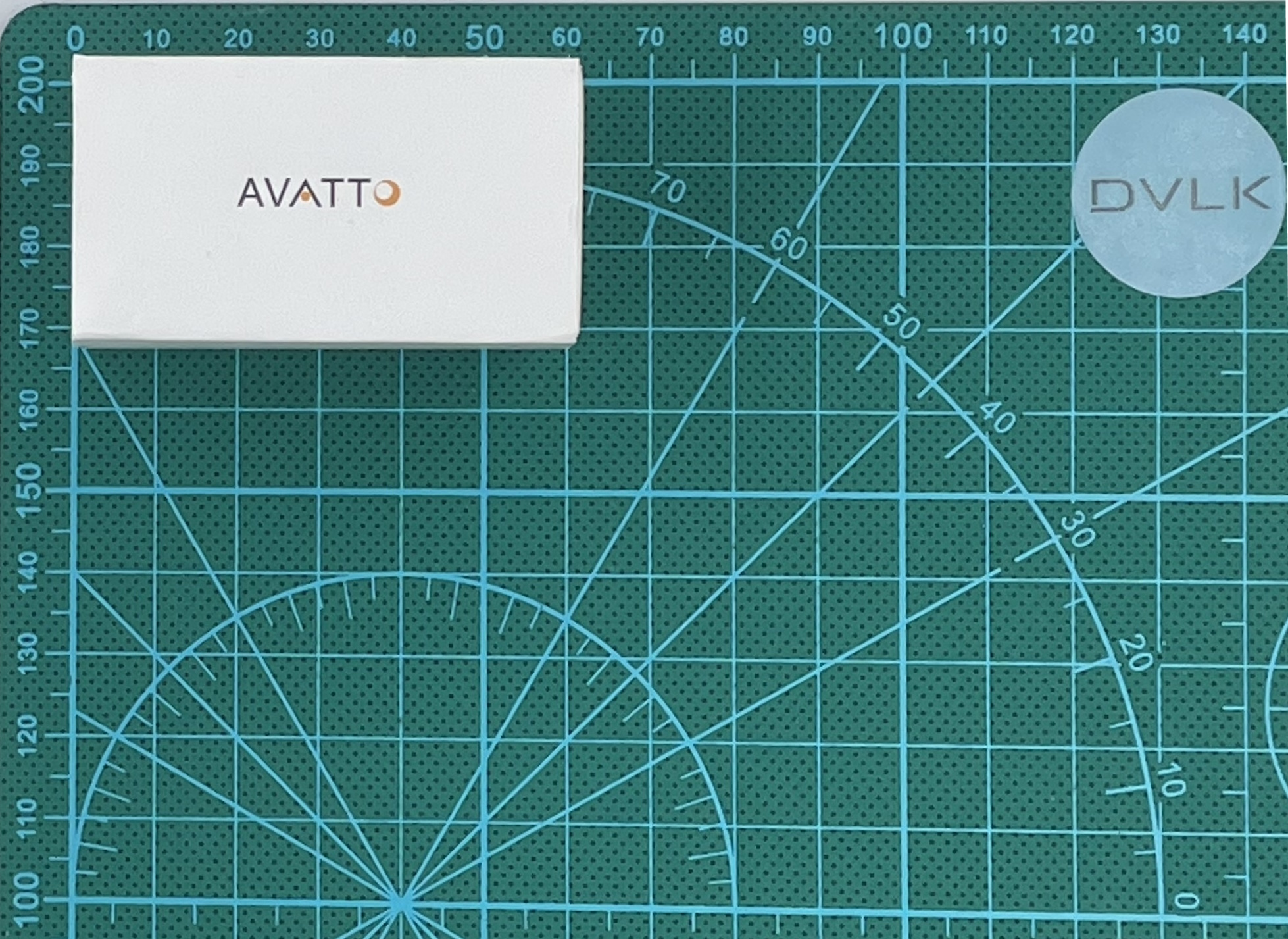

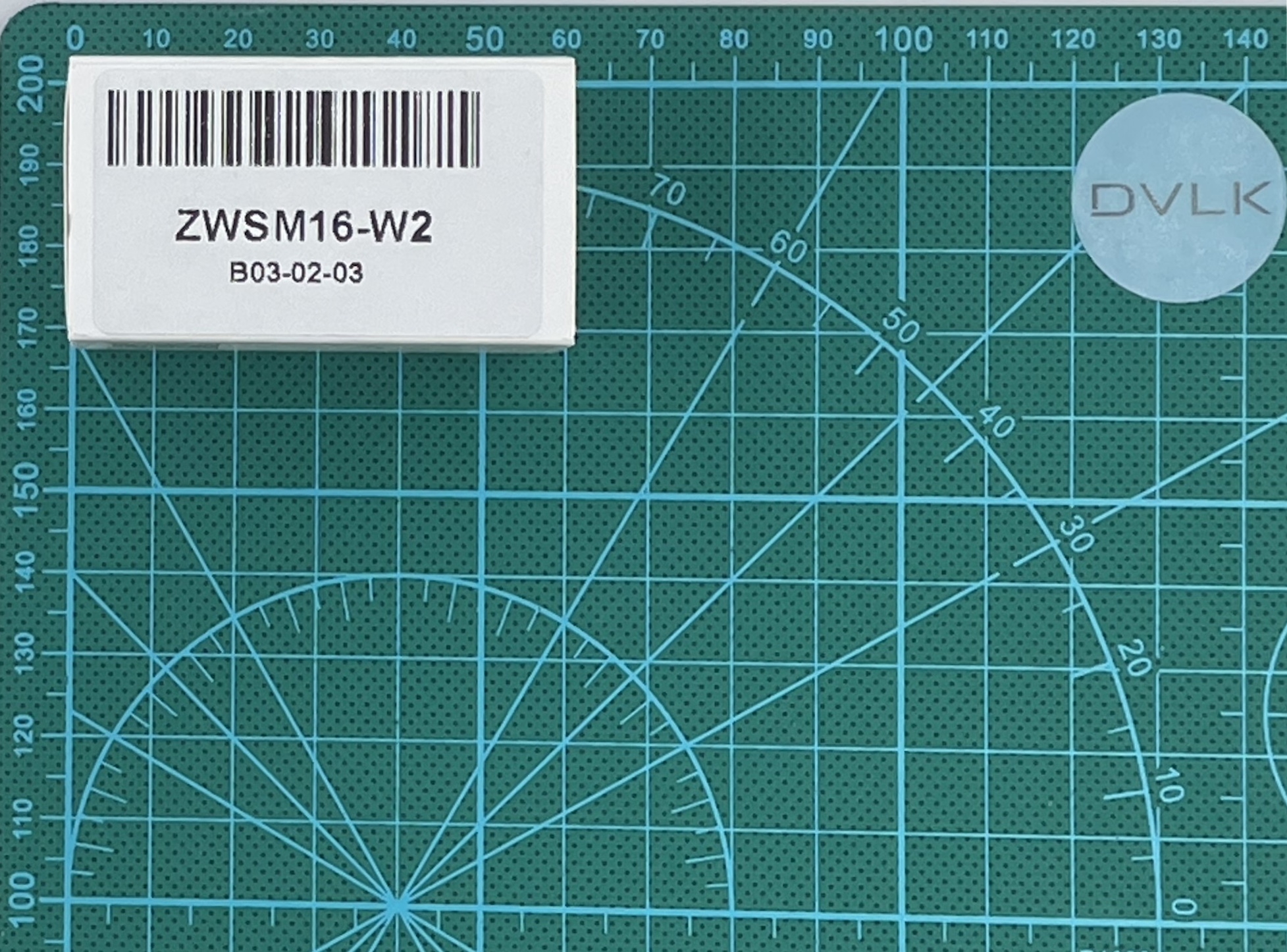

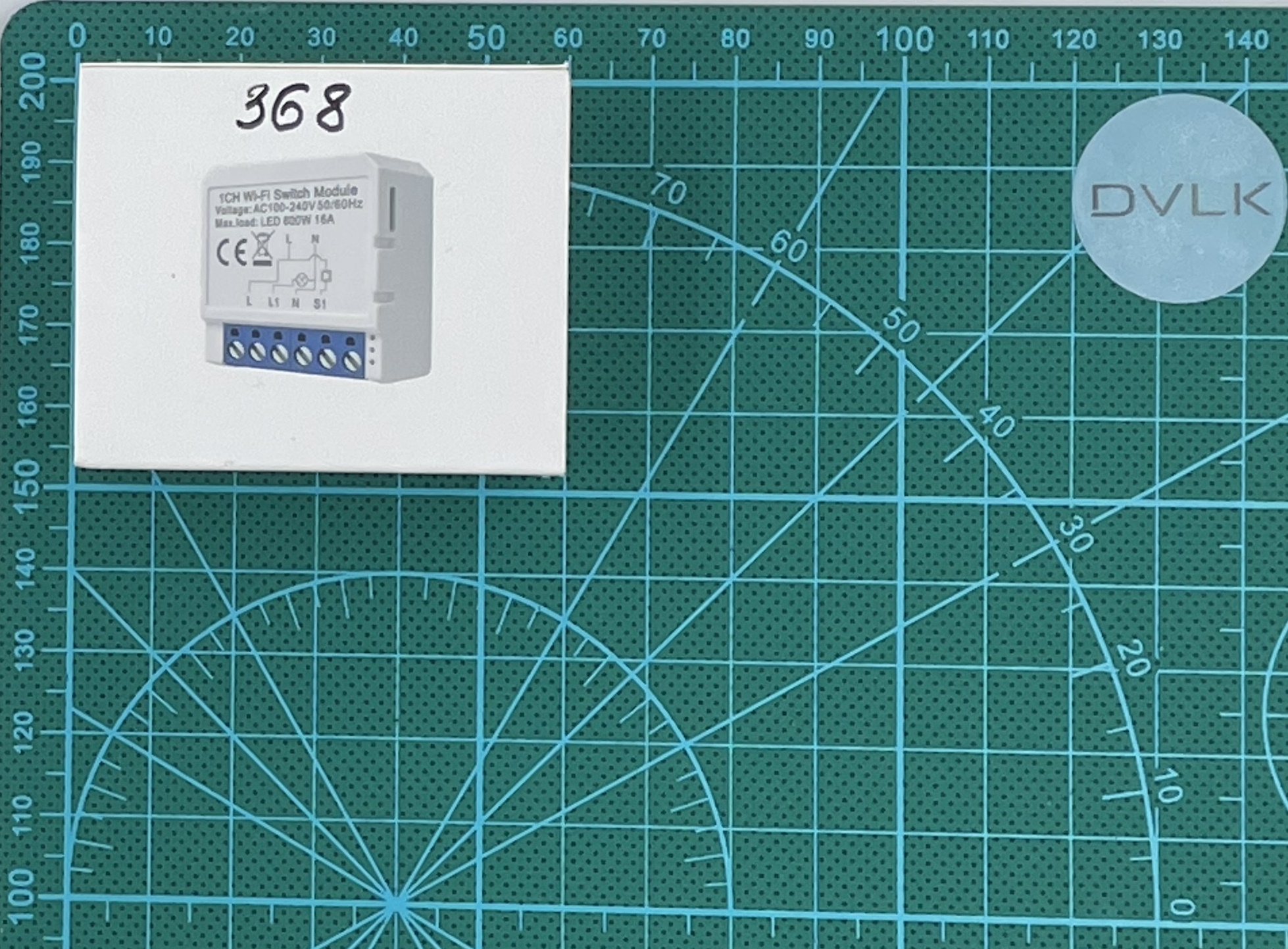

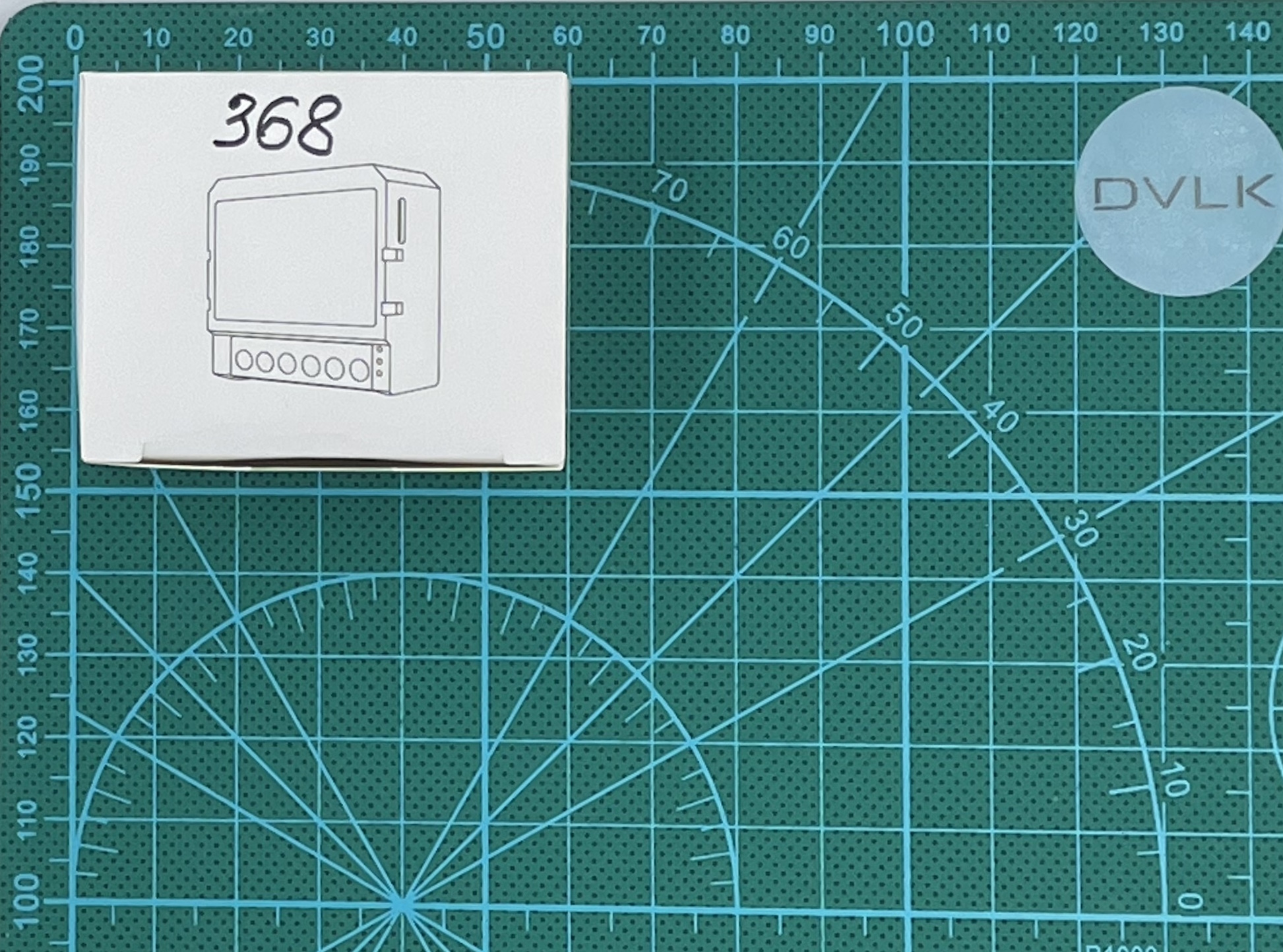

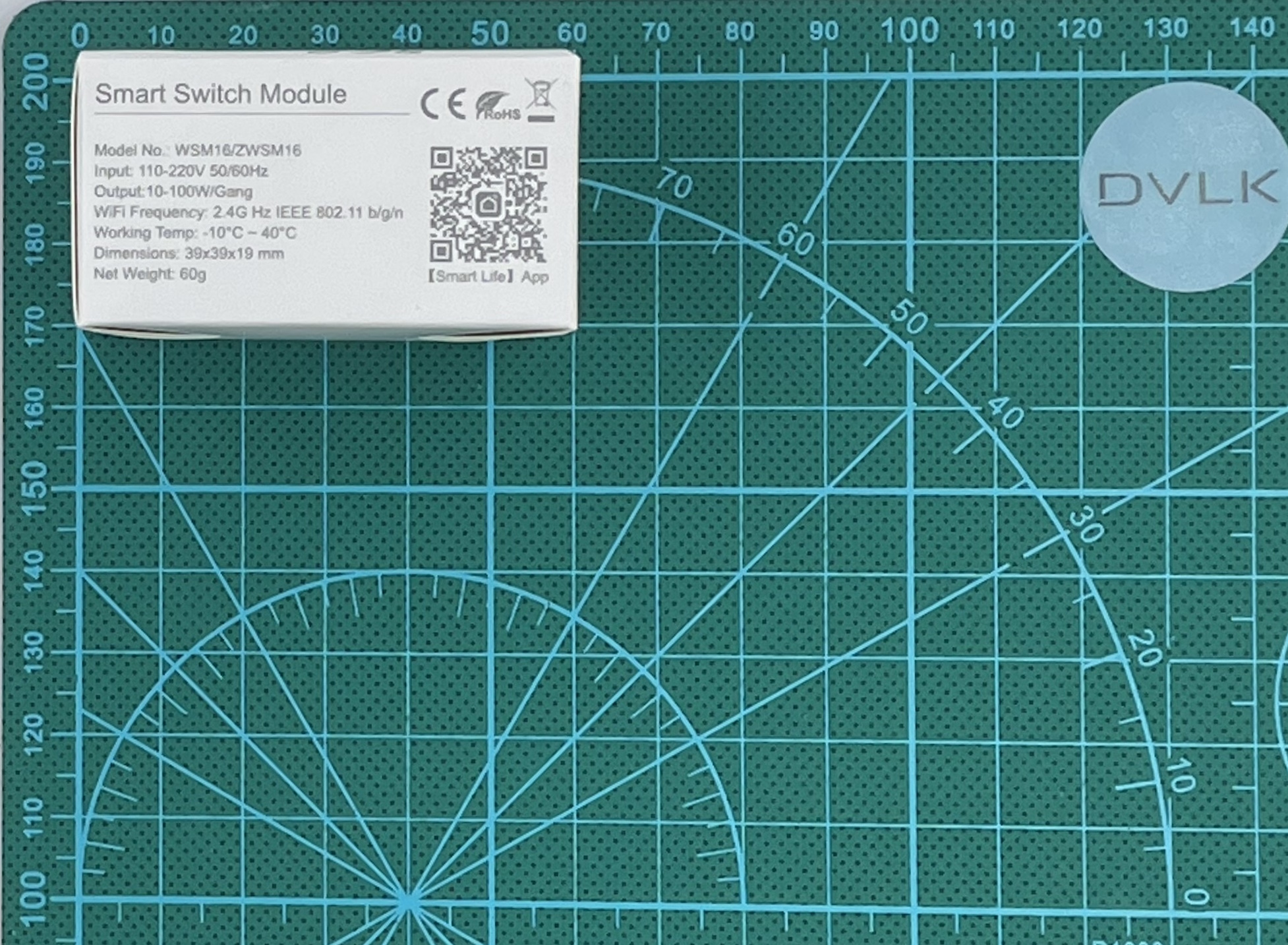

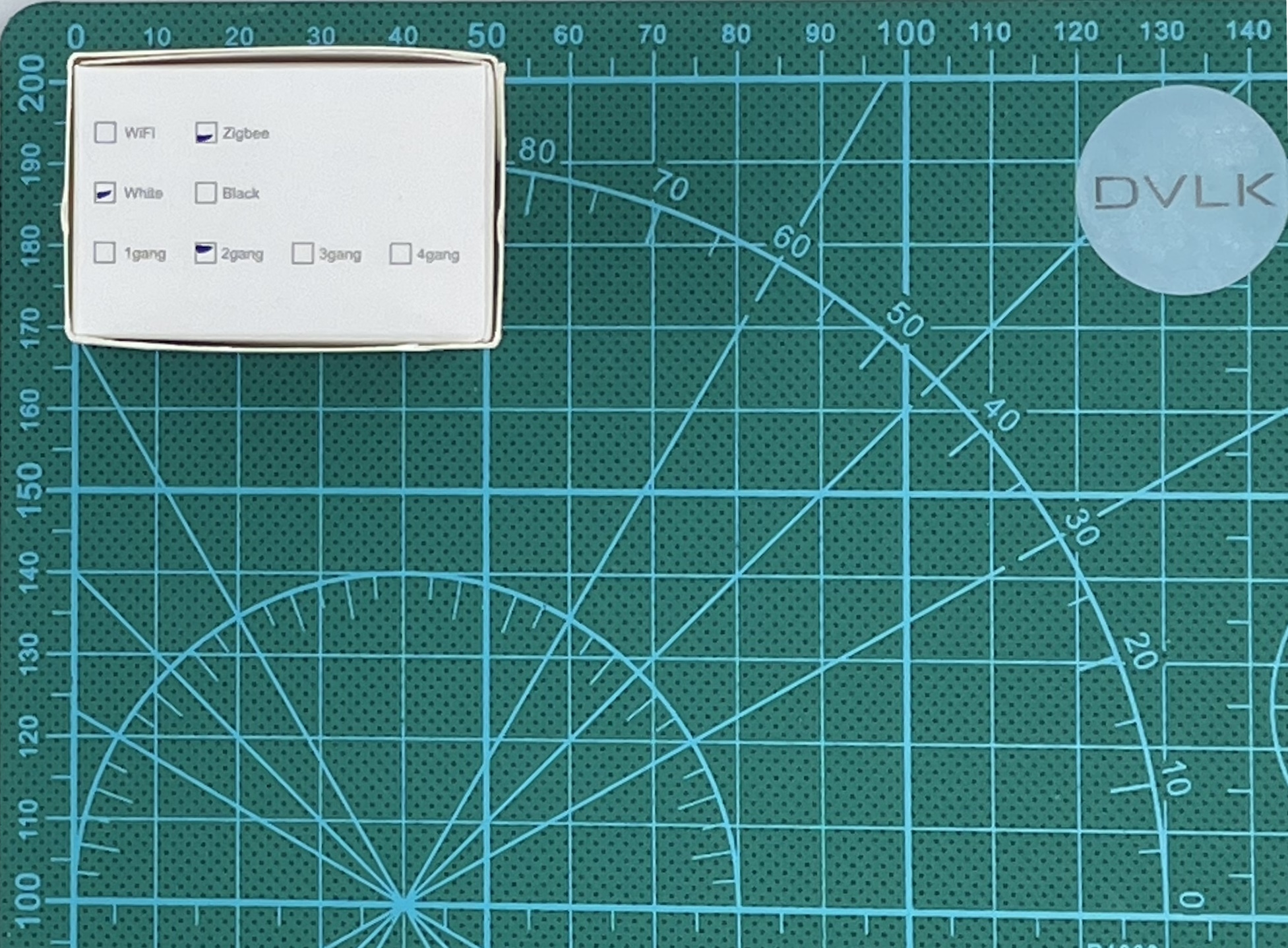

Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства

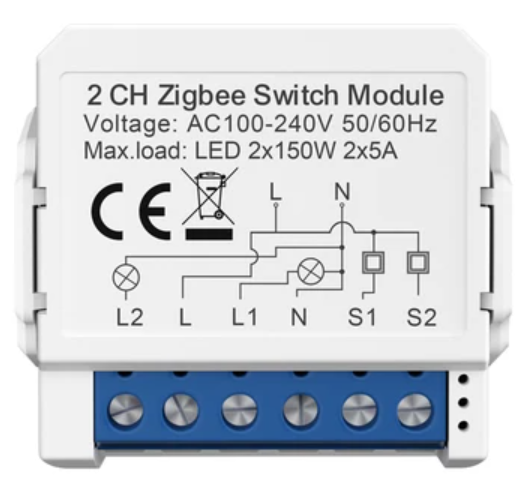

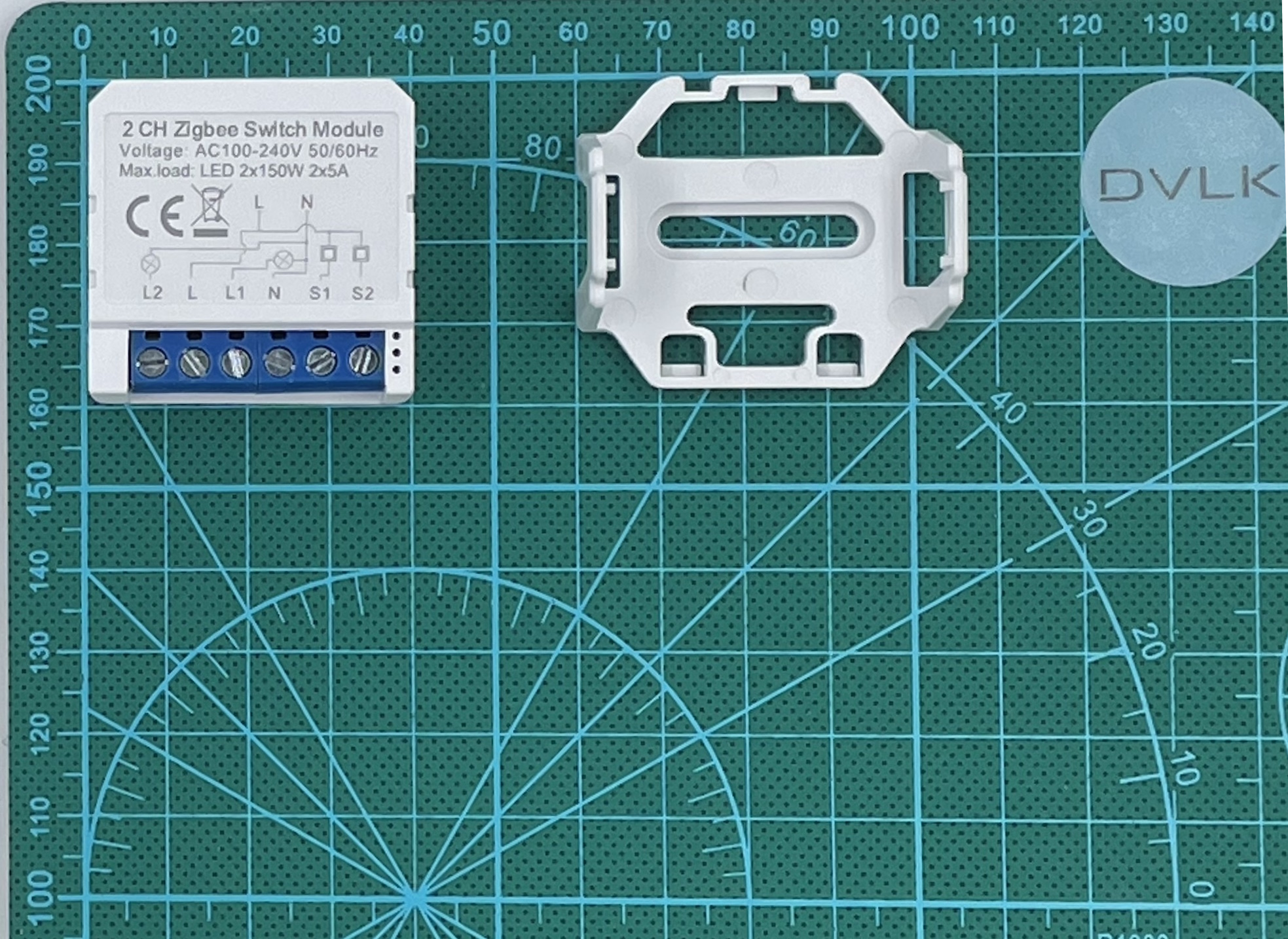

Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства

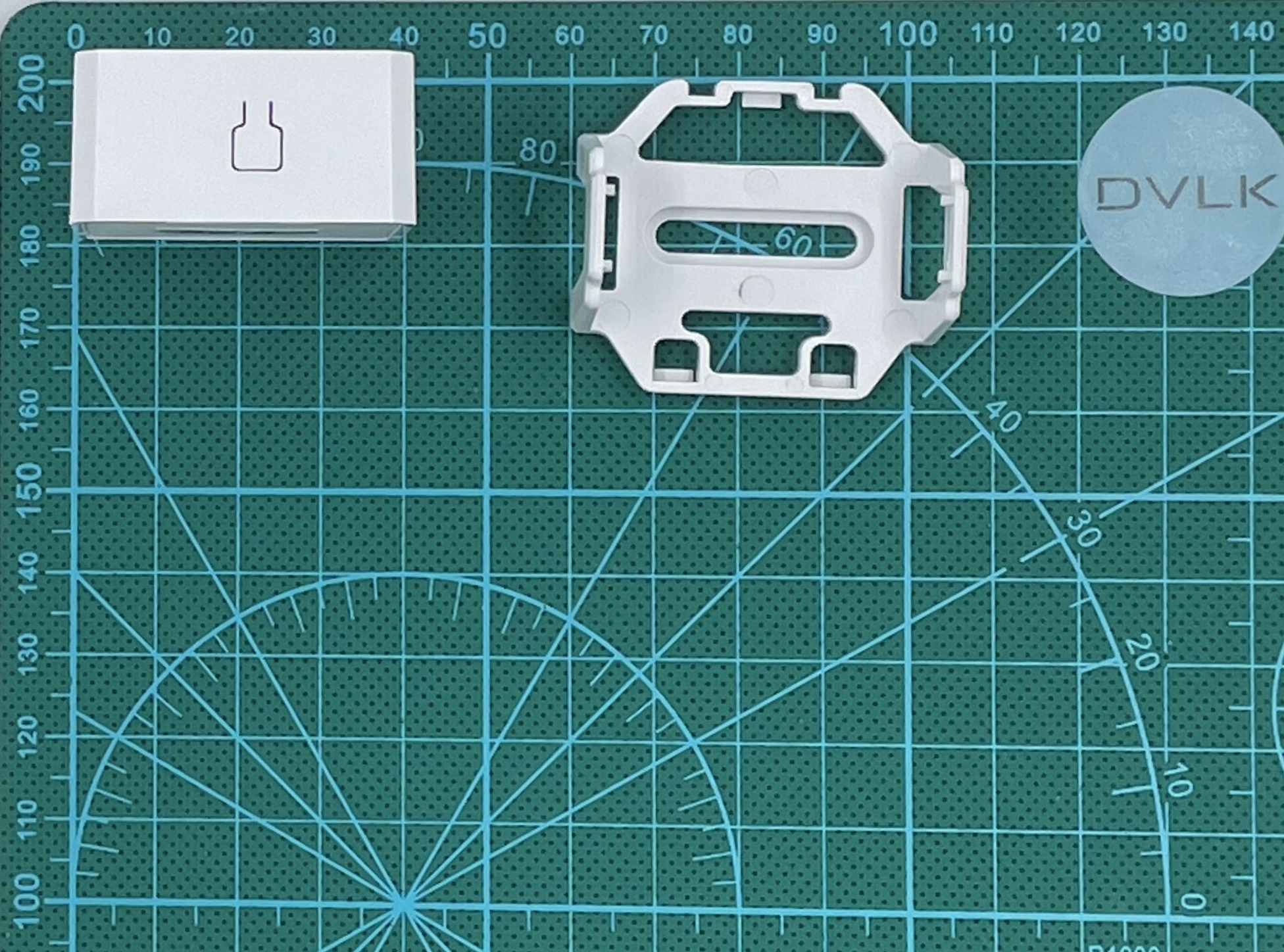

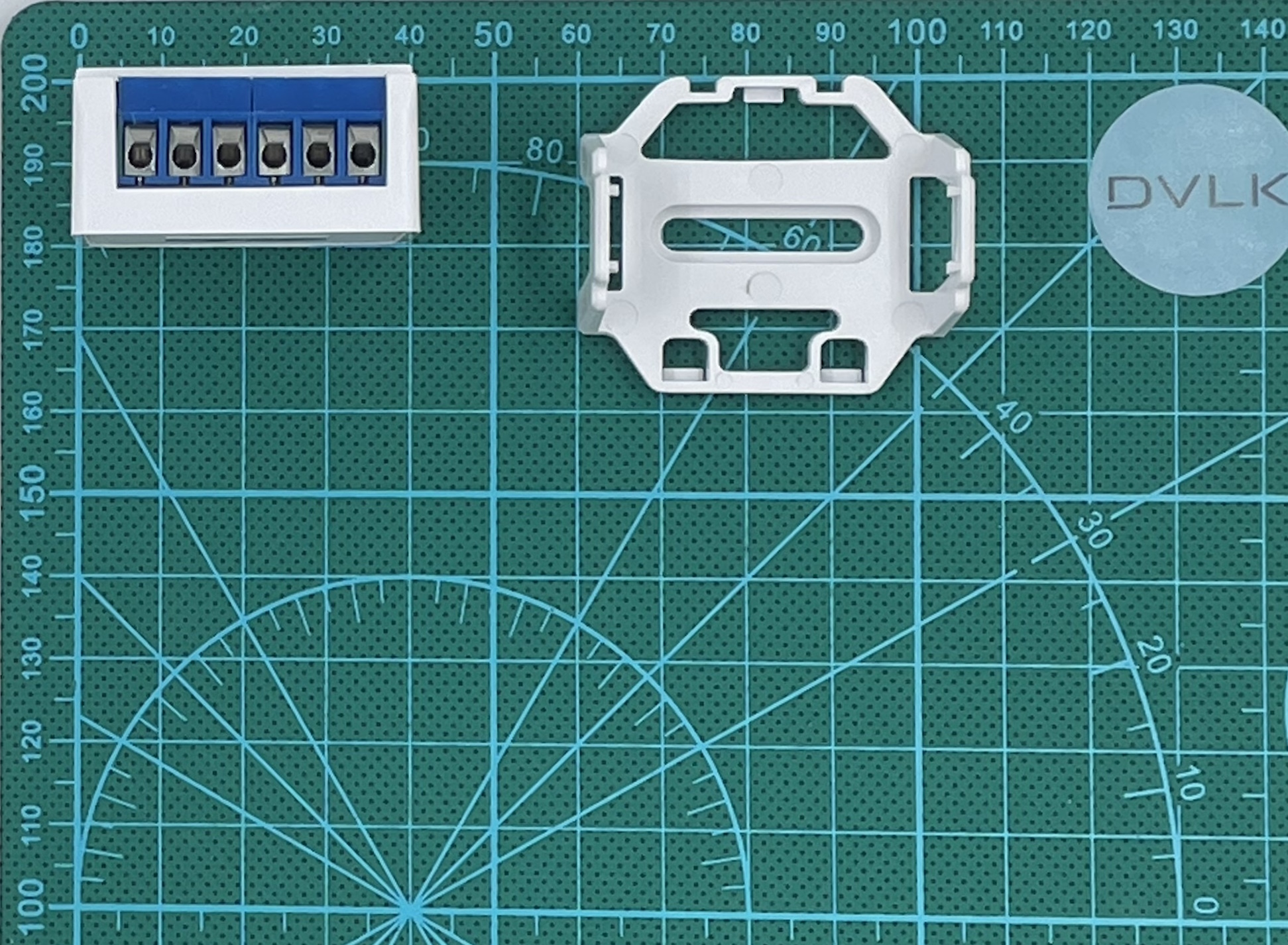

Крепеж
Дополнительные фото устройства
Крепеж
Дополнительные фото устройства
Крепеж
Дополнительные фото устройства

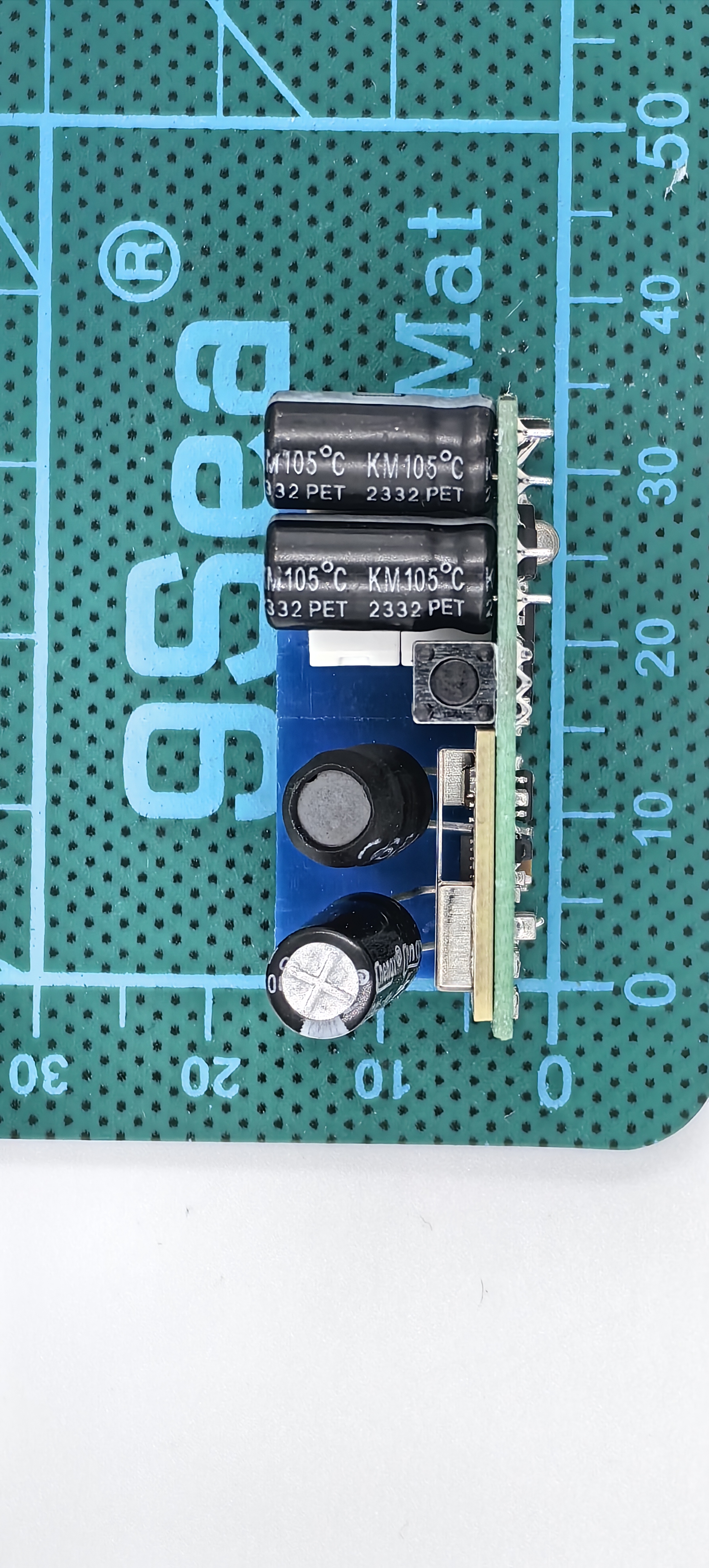

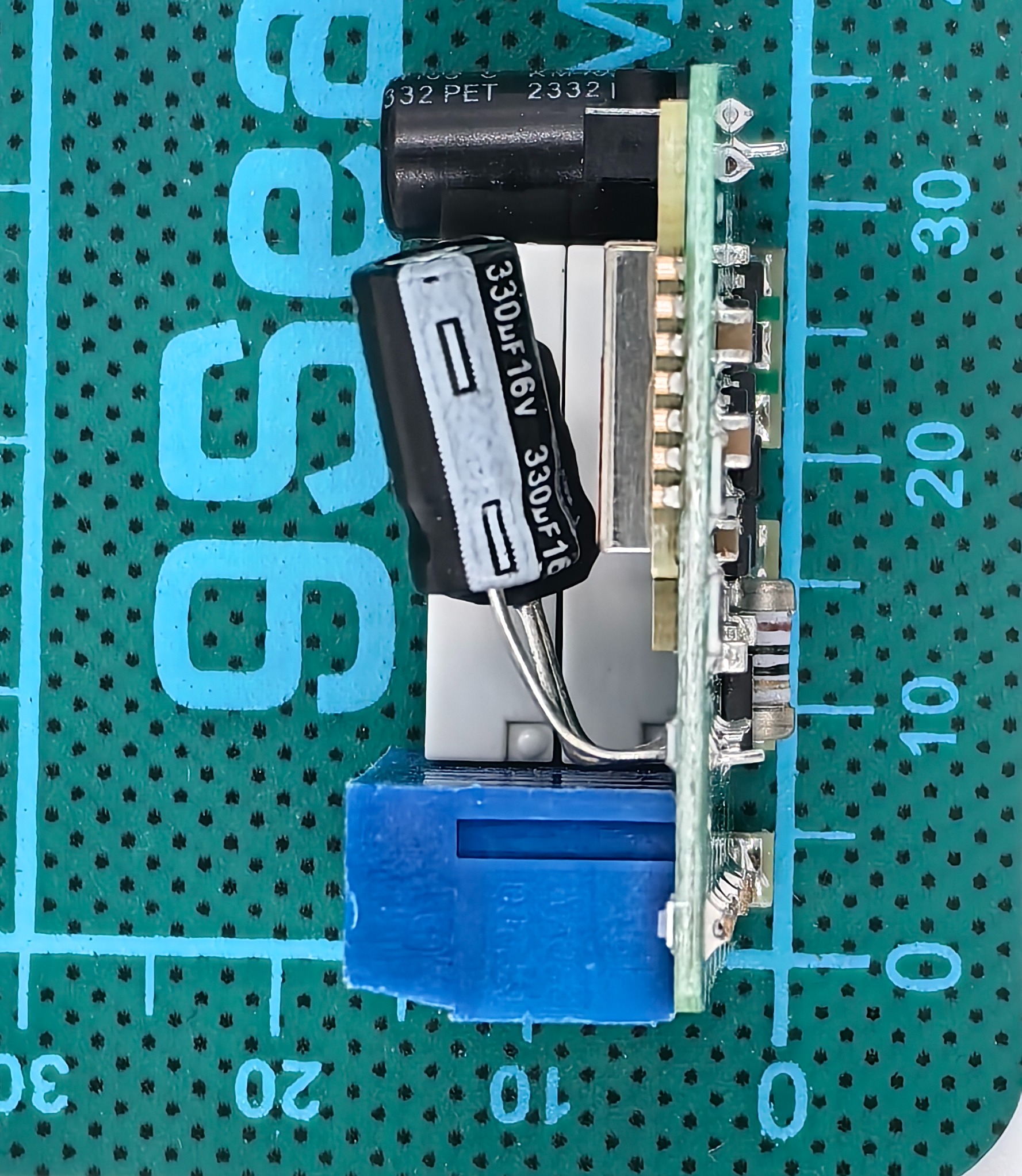

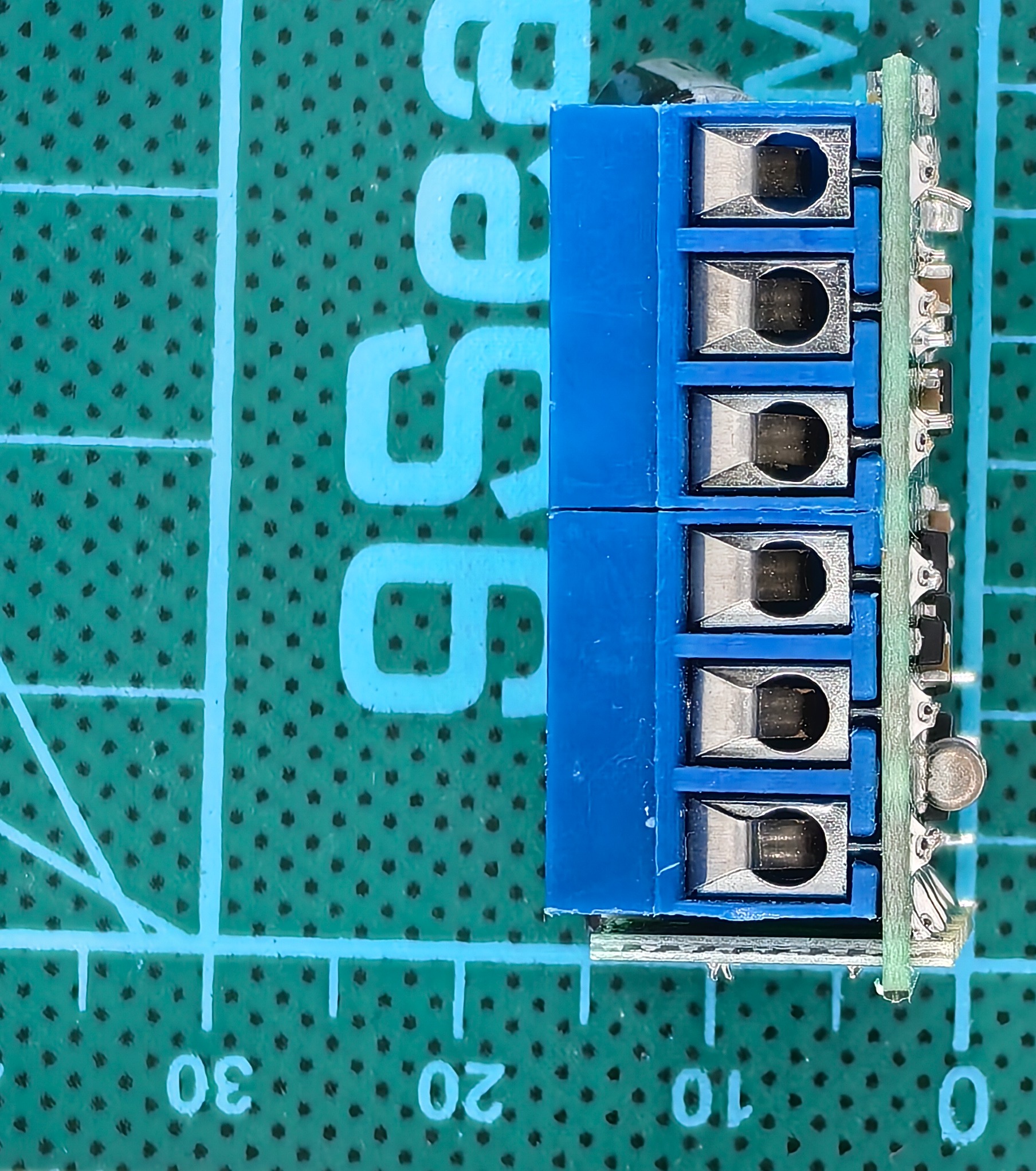

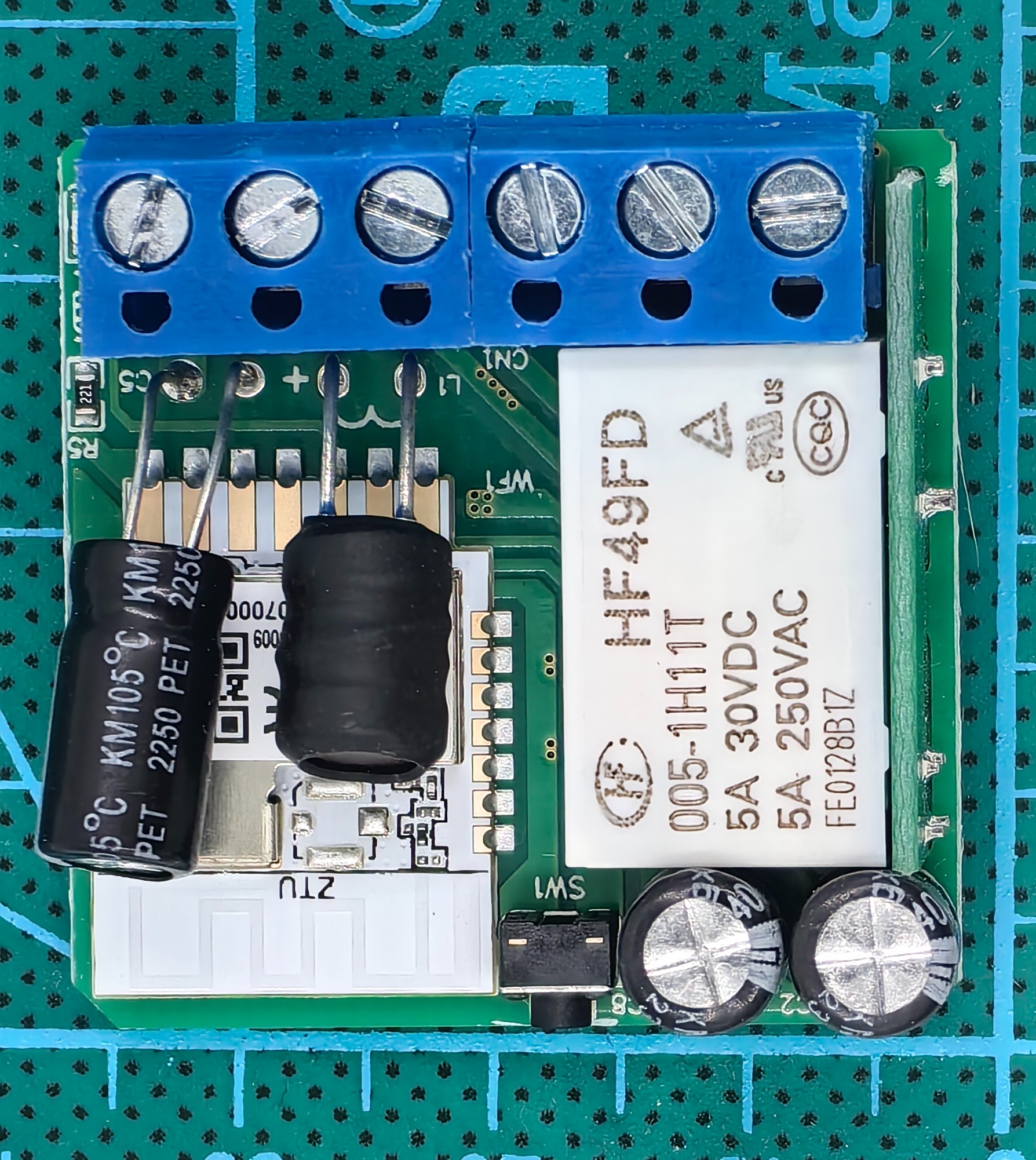

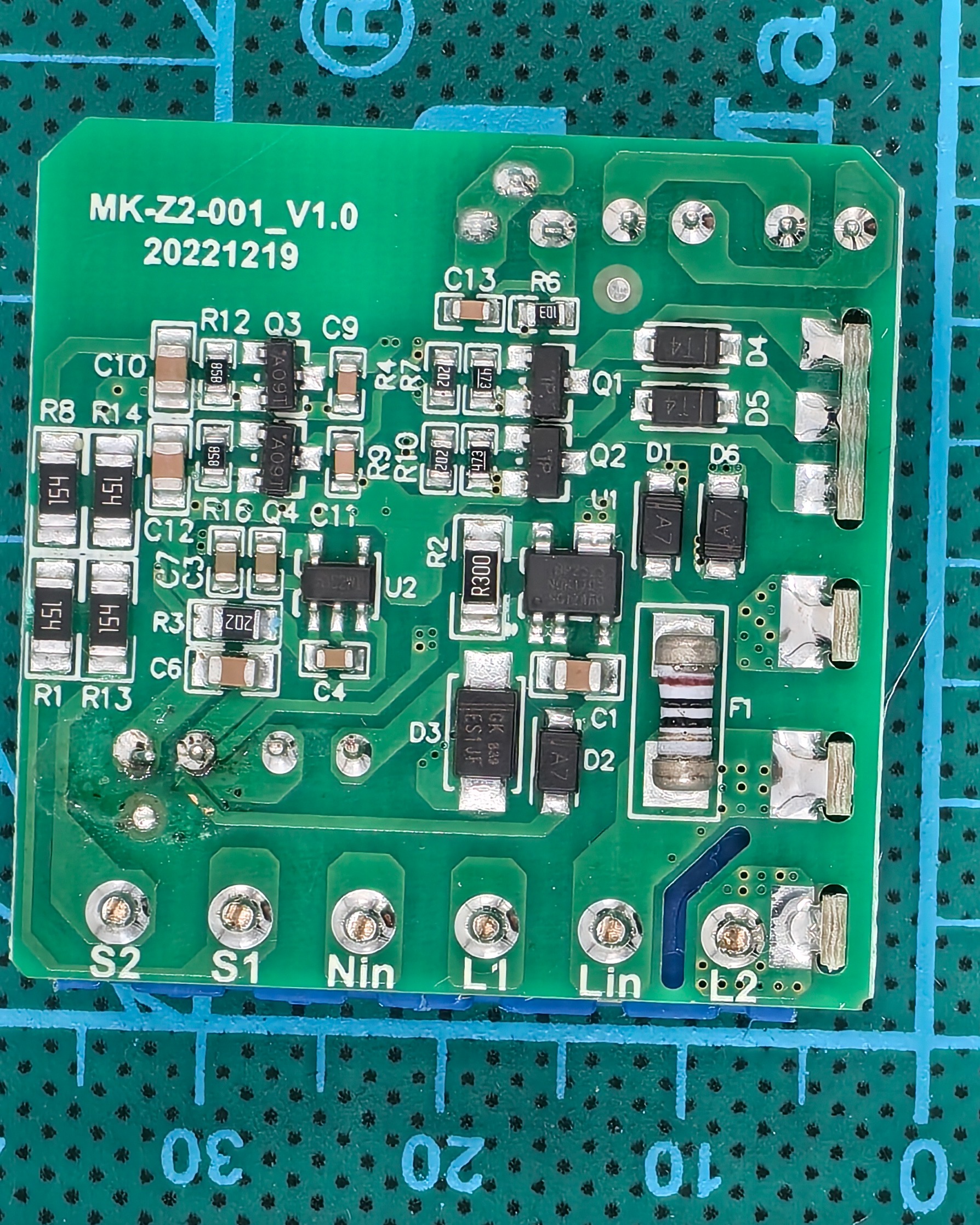

Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства

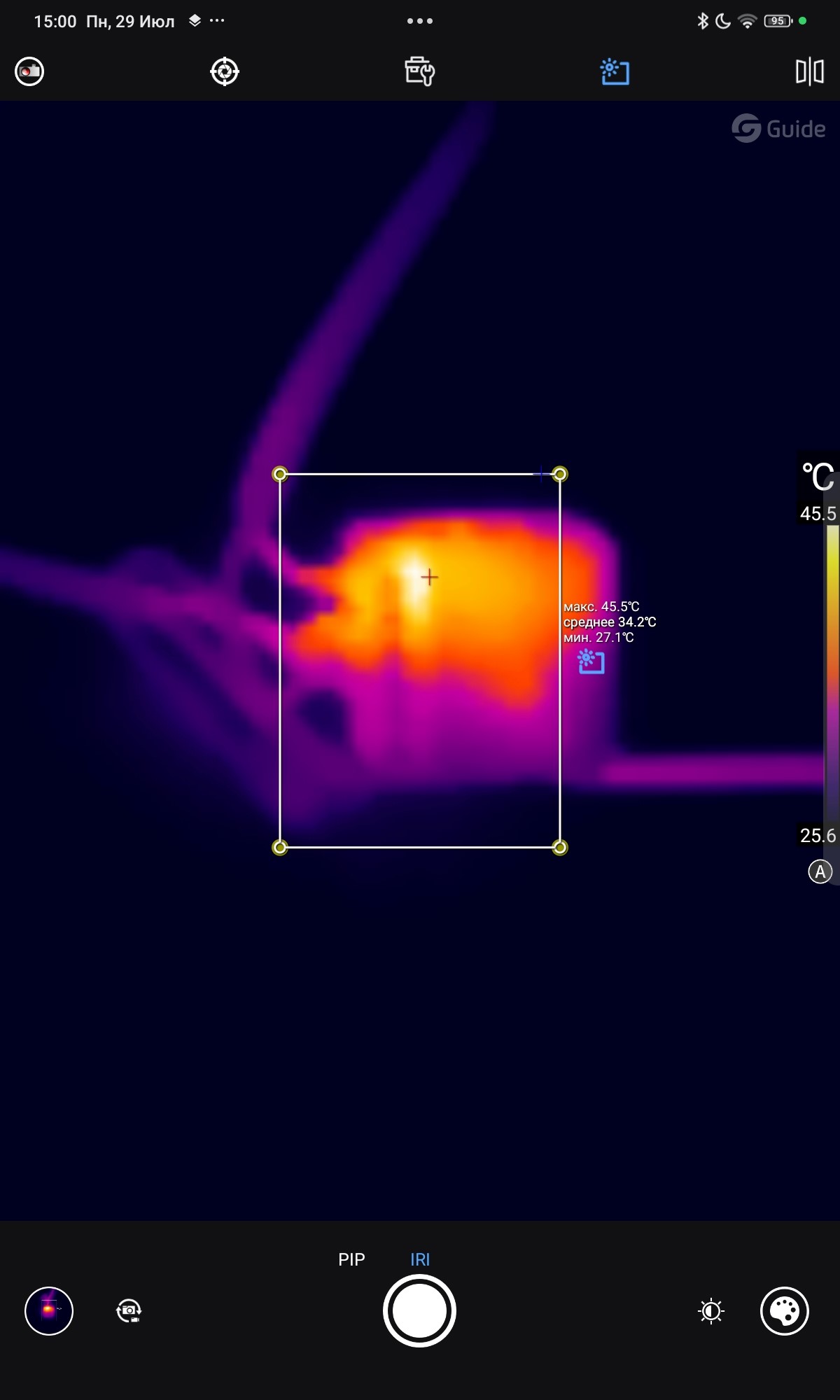

Тепловизор
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 9.5 | Реальные размеры: 39.09*39.14*19.56мм С крепежом: 43.50*39.14*23.94мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 9 | Не одновременно переключает каналы |
| 7. | Качество изготовления и монтажа электронных компонентов | 10 | |
| 8. | Шум при работе | 10 |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 8 | В первоначальном шаблоне нельзя выбрать тип выключателя. Необходимо вносить изменения. После подключения устройство готово к работе | ||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | - | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | 10 | WEB 100 мс LAN 100 мс | ||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | 9 | Выключатель 200 мс | ||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 10 | Можно настроить поведение при обесточивании, выбрать тип выключателя, настроить таймер и расписание | ||||||||||||||||||||||||
| 11. | Удобство и функциональность стороннего ПО контроллеров | 8 | В первоначальном шаблоне нельзя выбрать тип выключателя. Улучшенный шаблон для SH написан с полным повторением всего функционала родного приложения | ||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | 1-2сек | ||||||||||||||||||||||||
| 13. | Тип подключаемого выключателя | 10 | 1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим) | ||||||||||||||||||||||||
Время реагирования на команды
|
10 | WEB 100 мс LAN 100 мс Выключатель 200 мс |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | 10 | разогрев до 45 градусов |
| 2. | Стабильность работы устройства в условиях загруженной сети | - | |
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 9 | Работает стабильно, иногда может сбиваться и пропускать команды |
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз | 10 | 2*30Вт LED Работает стабильно, команды не пропускает |
| 6. | Стресс-тест (период 2) с почти номинальной нагрузкой — 100 раз | 10 | 2*100Вт LED Работает стабильно, команды не пропускает |
| 7. | Стресс-тест (период 2) с нагрузкой выше номинальной — 100 раз | 10 | 2*130Вт LED Работает стабильно, команды не пропускает |
| 8. | Стресс-тест с долгосрочною работой (1 час) | 10 | 2*4.9А Максимальная температура 45 градусов |
| 9. | Тест на выносливость (период 1 с) — 10 00 раз | 8 | 2*100Вт LED. Работает стабильно, но иногда пропускает команды |
| 10. | Минимальное рабочее напряжение | 10 | Работает стабильно при минимально заявленном напряжении в 100В |
Заключение
Рейтинг 9,6. Реле полностью соответствует заявленным характеристикам. Выдерживает нагрузки и не греется, работает очень быстро, поддерживает два типа выключателей: с фиксацией/без фиксации. Может переводиться в режим сопряжения с помощью кнопки на устройстве и с помощью проводного выключателя. При многократных однотипных командах иногда может сбиваться и пропускать команды. Первоначальный шаблон SH не позволяет выбрать тип выключателя. Особенность реле — не одновременное включение каналов. Рекомендуем к использованию.
