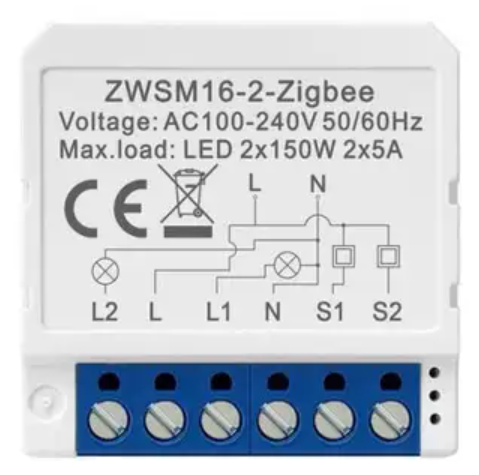

✅AUBESS ZIGBEE Реле 2 канальное в подрозетник с нулевой линией 230В 2*5А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Рейтинг устройства9,4
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваAubess
Модель и линейка устройстваZWSM16-2
Способ монтажав подрозетник
Наличие нуляС нулевой линией
Количество каналов реле2
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED300Вт
Максимальная нагрузка на канал5А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10°C +40°C
Габариты39.2×39.2×18 мм

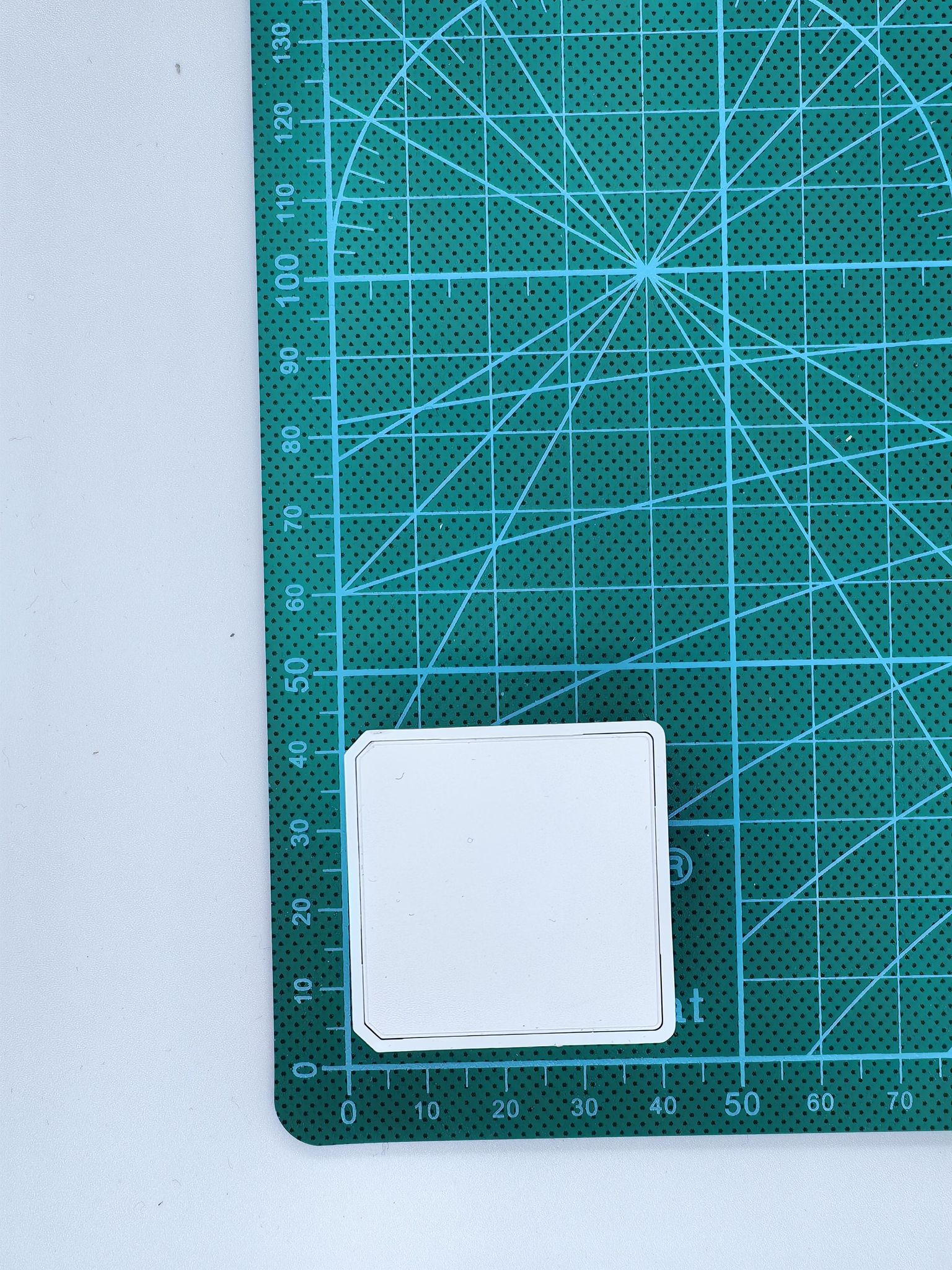

Реальные размеры: 39*38.8*19.5 мм
Реальные размеры: 39*38.8*19.5 мм
Рабочее напряжение100 - 240В~50-60Гц
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя
2. С фиксацией с изменением состояния светильника при изменении положения выключателя
3. Без фиксации (импульсный режим)
2. С фиксацией с изменением состояния светильника при изменении положения выключателя
3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aнельзя выбрать
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства-
Каталог sprutsprut.ai
Шаблон для sprut
[[:Файл:TS0002_relay_TZ3000_mtnpt6ws.json|]]Скачать
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$12
Номер на складеDVLK0161
Номер коробки24
Режим сопряжения и сбросавключить/выключить устройство 5 раз; вкл/выкл 5 раз проводной выключатель пока индикатор не загорится индикатор; зажать кнопку на 10 секунд пока не загорится индикатор
Поведение при обесточиванииВсегда выключено/ всегда включено/ последнее состояние
Роль в Zigbee сетиРоутер
Информация об устройстве(SprutHub)

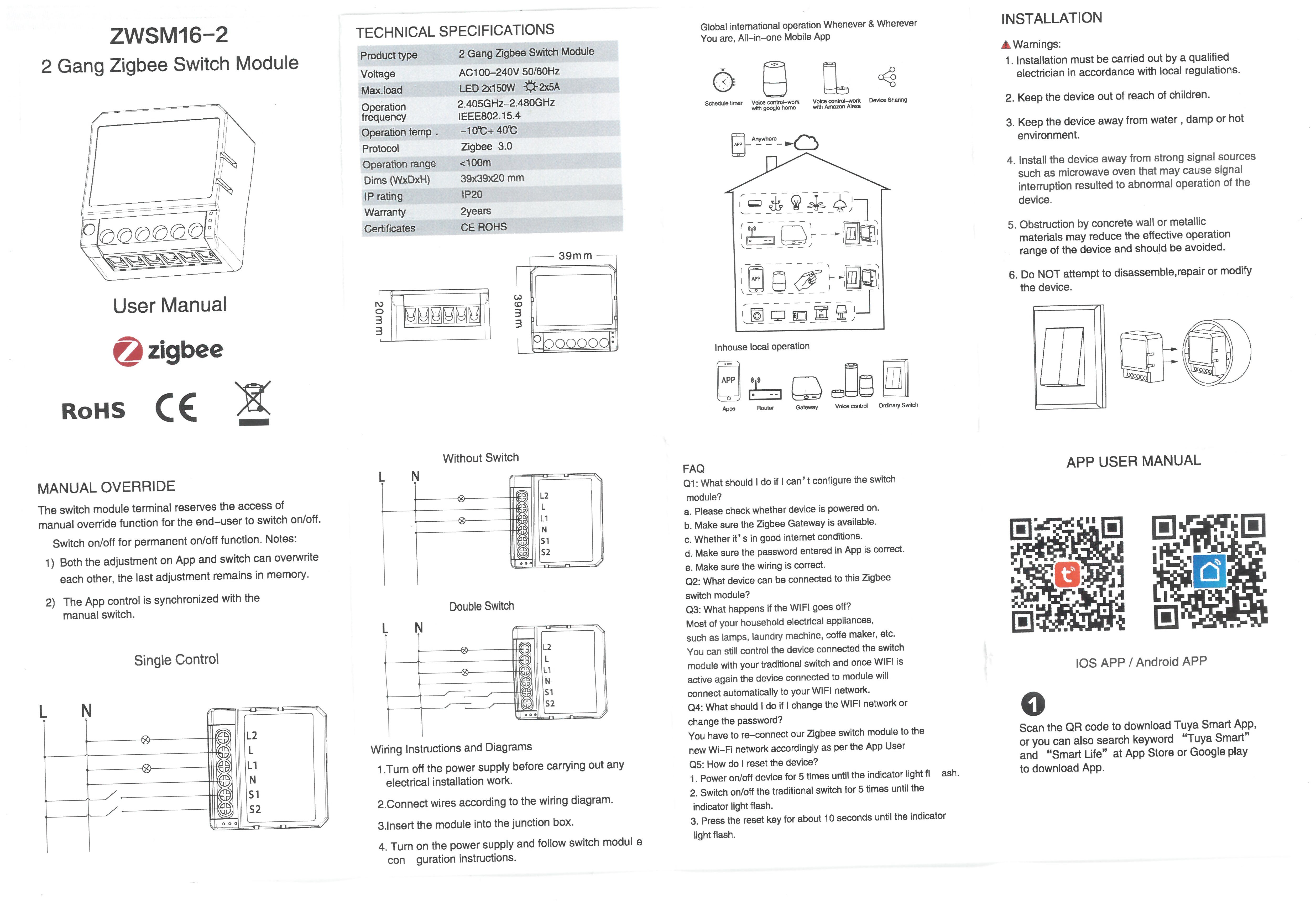

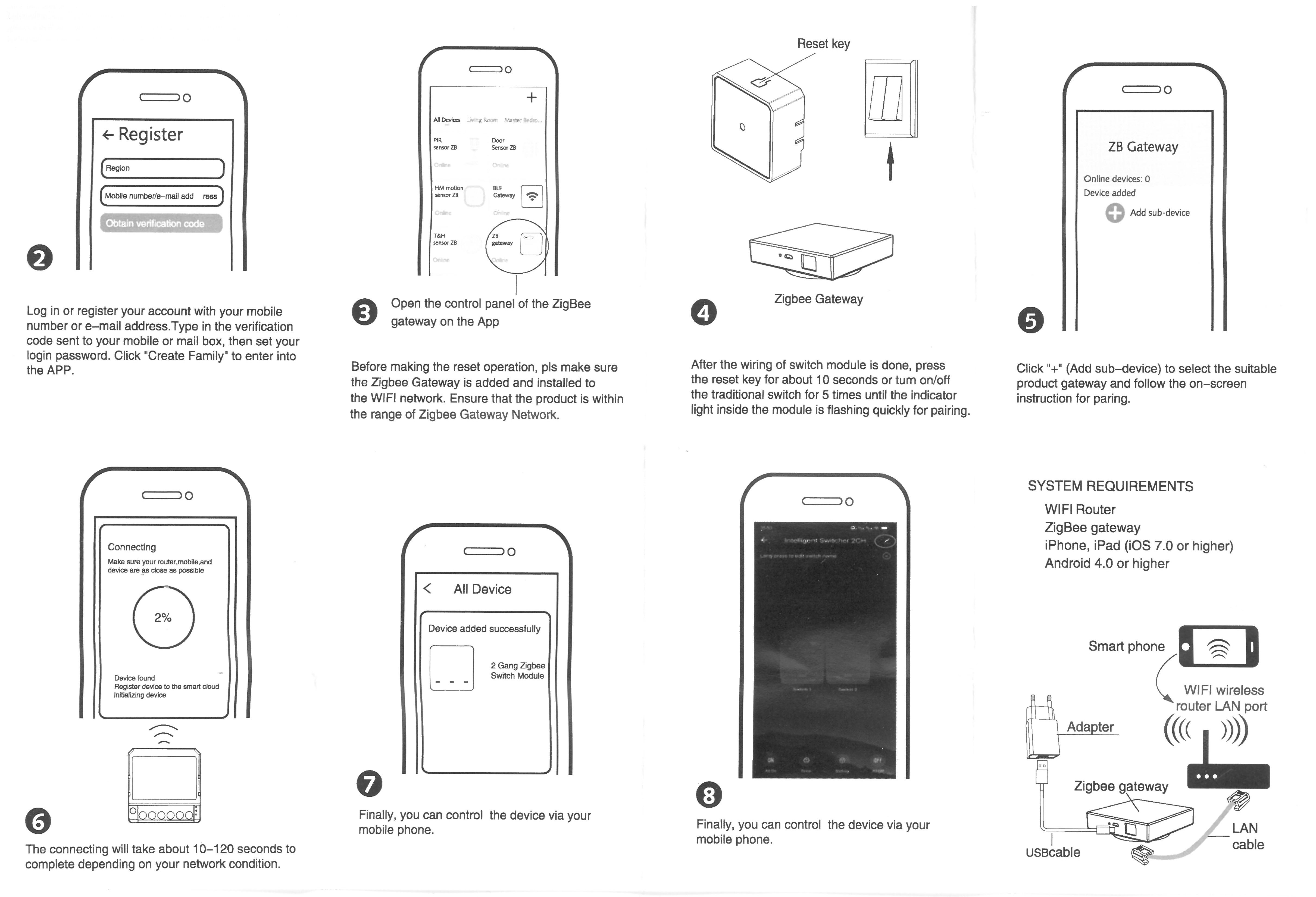

Оригинальная документация из комплекта устройства
Документация
Оригинальная документация из комплекта устройства
Документация
Дополнительные фото устройства

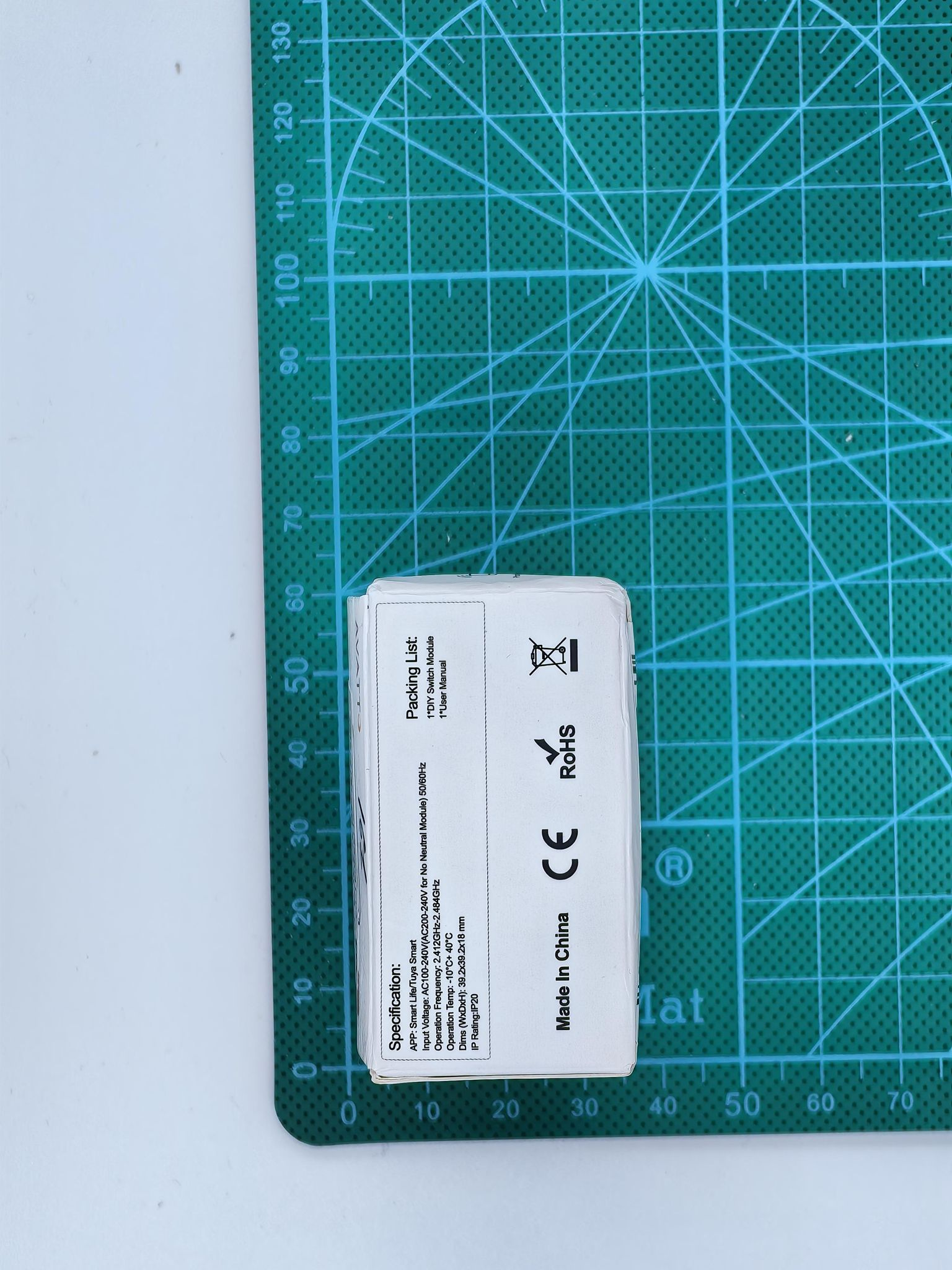

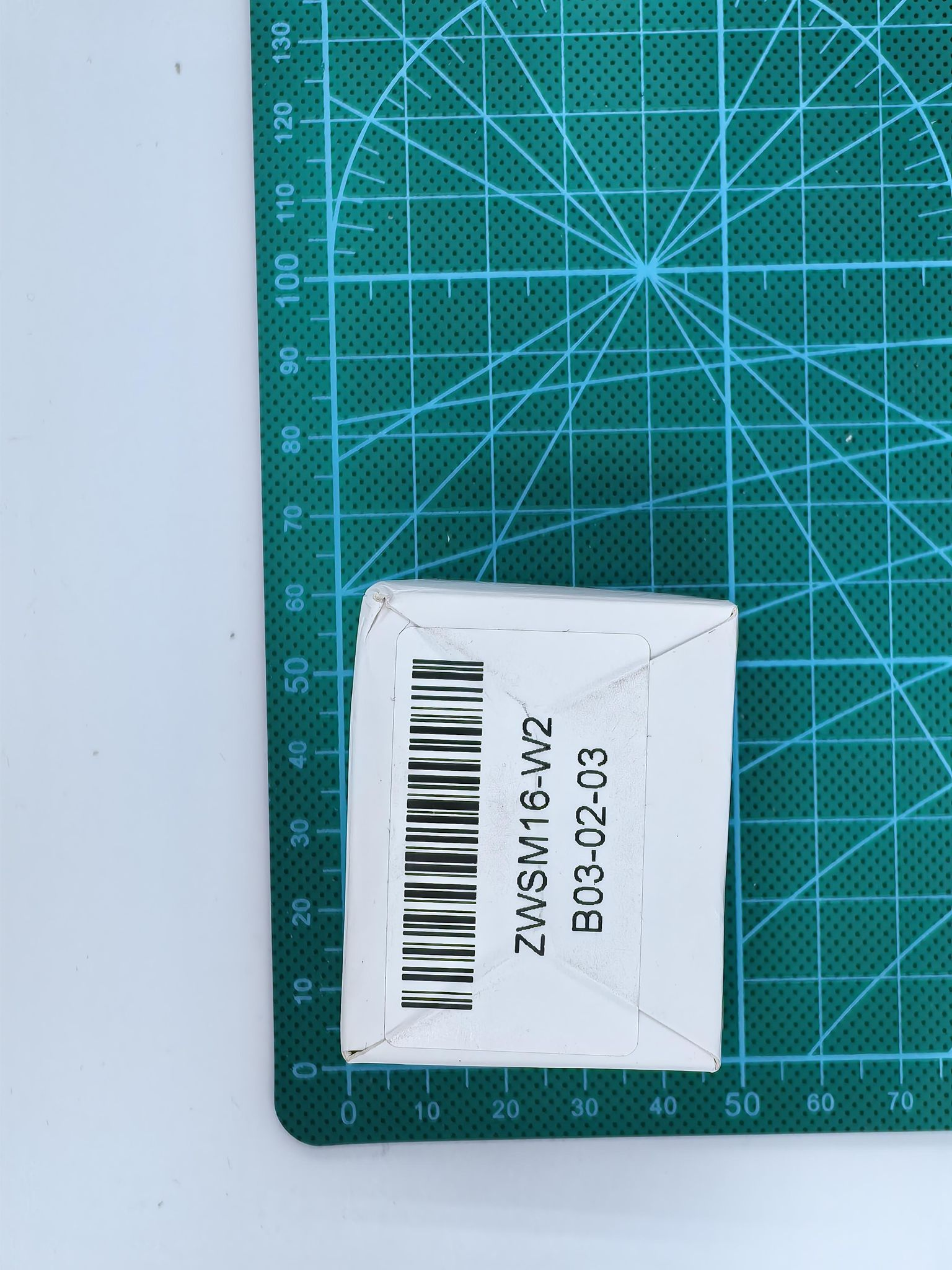

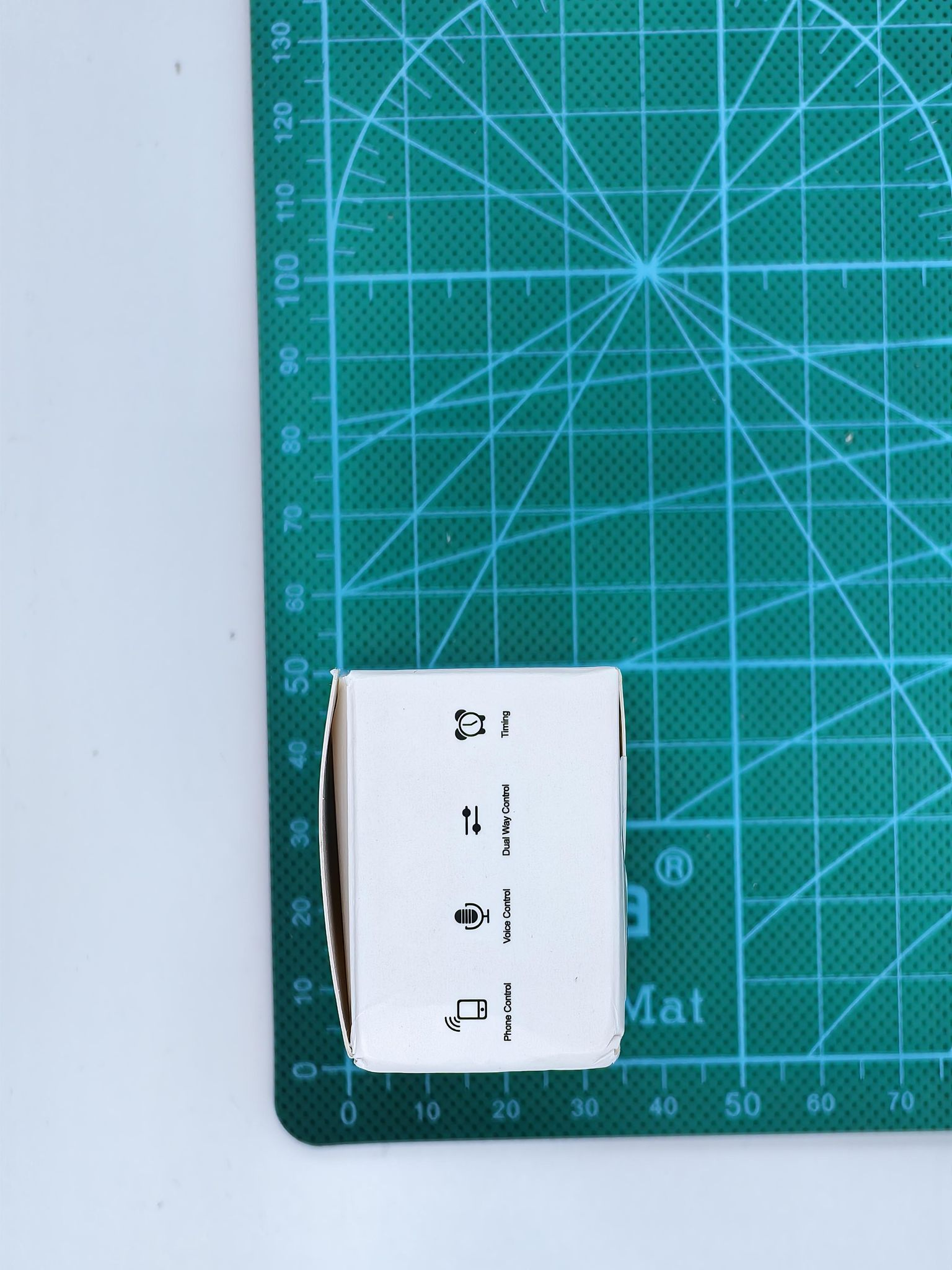

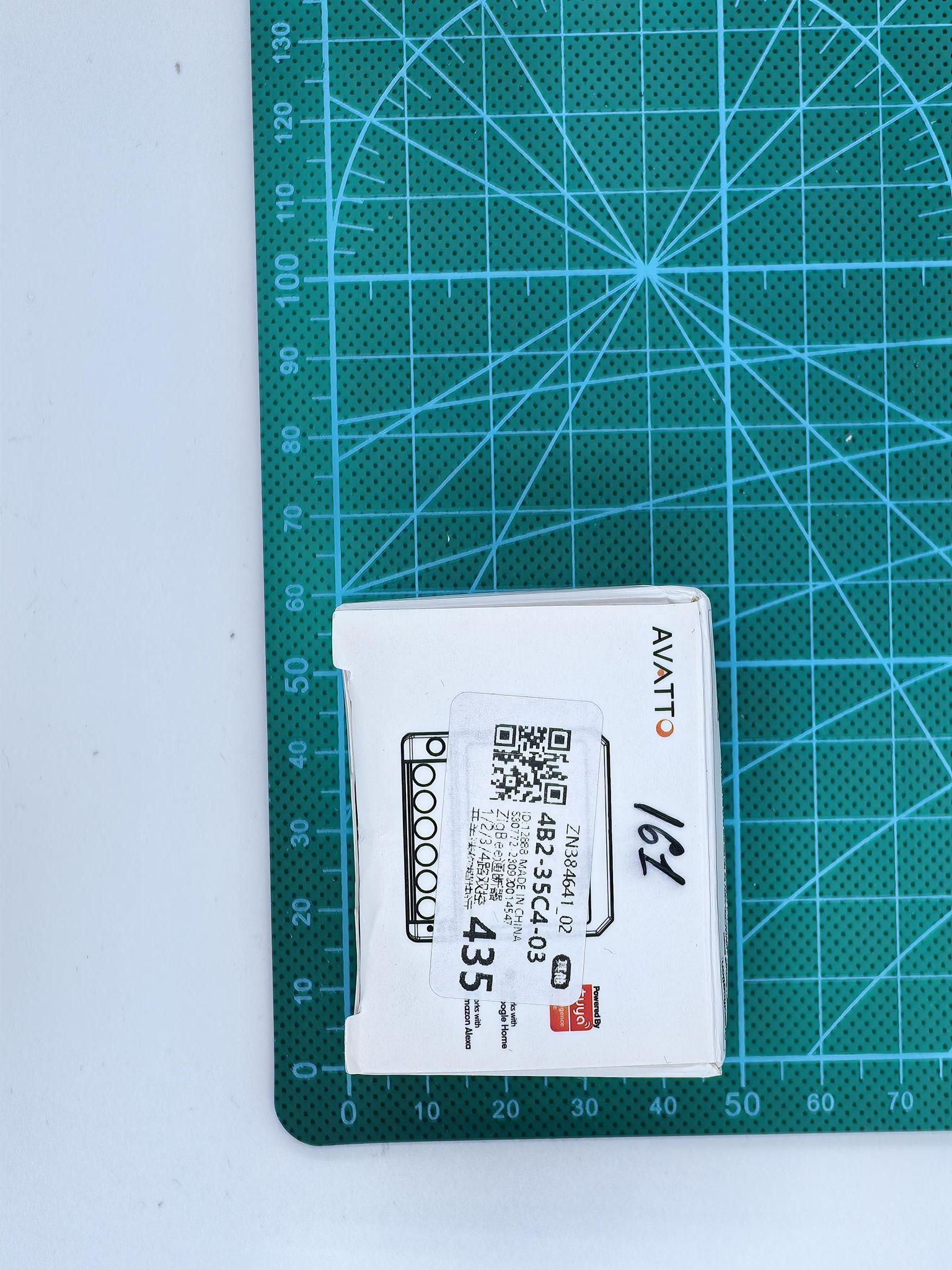

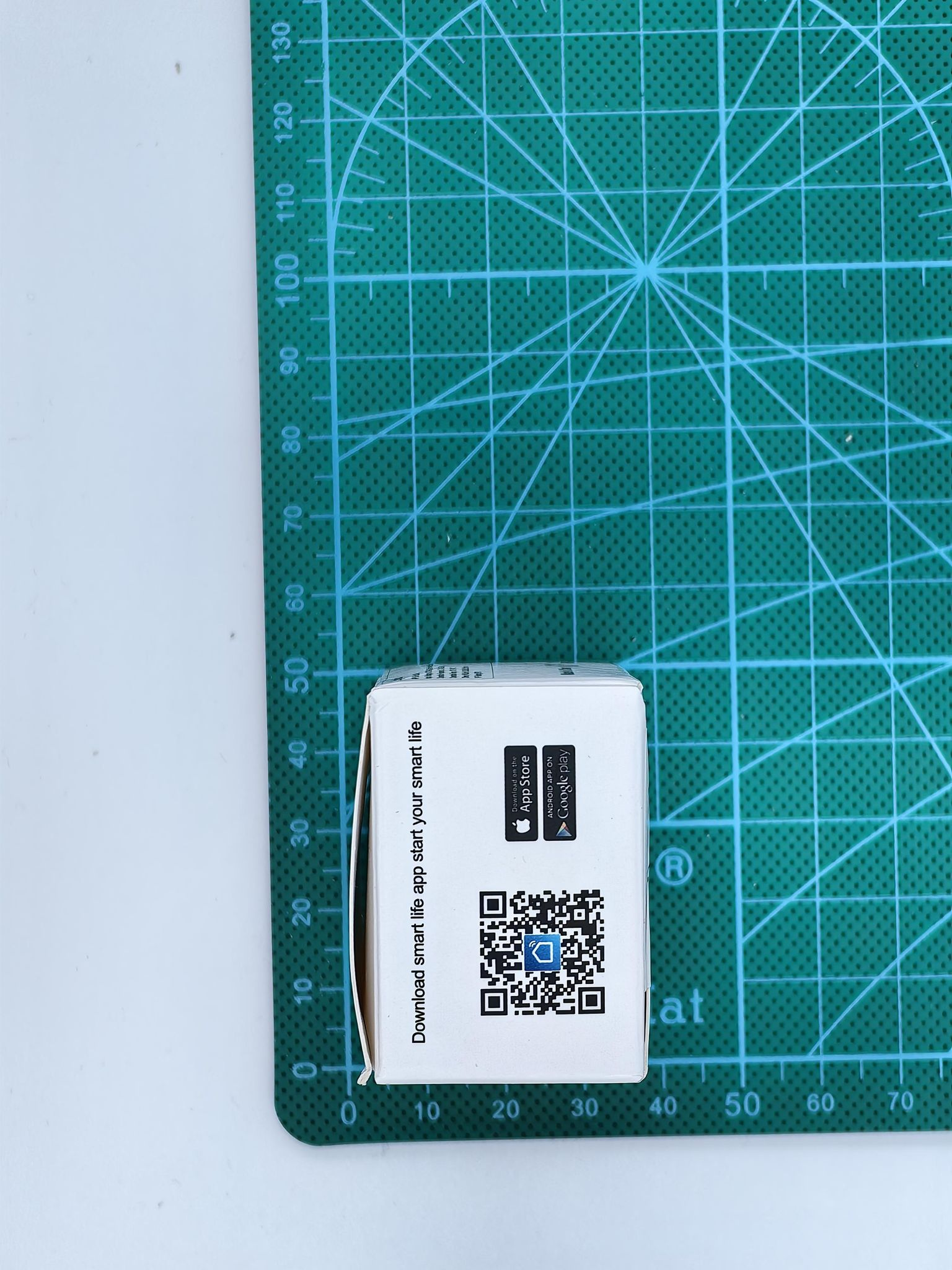

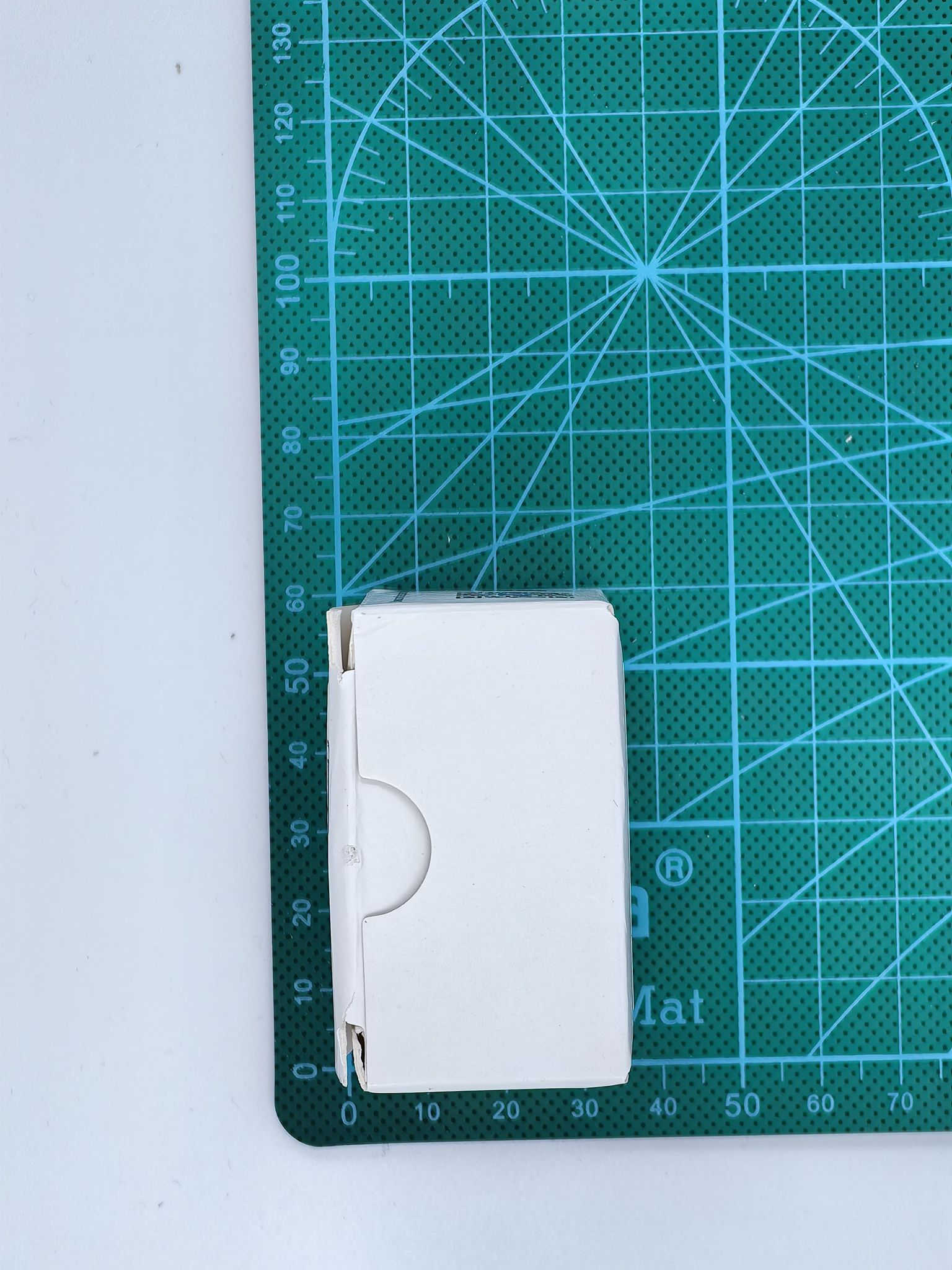

Коробка
Дополнительные фото устройства
Коробка
Дополнительные фото устройства
Коробка
Дополнительные фото устройства
Коробка
Дополнительные фото устройства
Коробка
Дополнительные фото устройства
Коробка
Дополнительные фото устройства

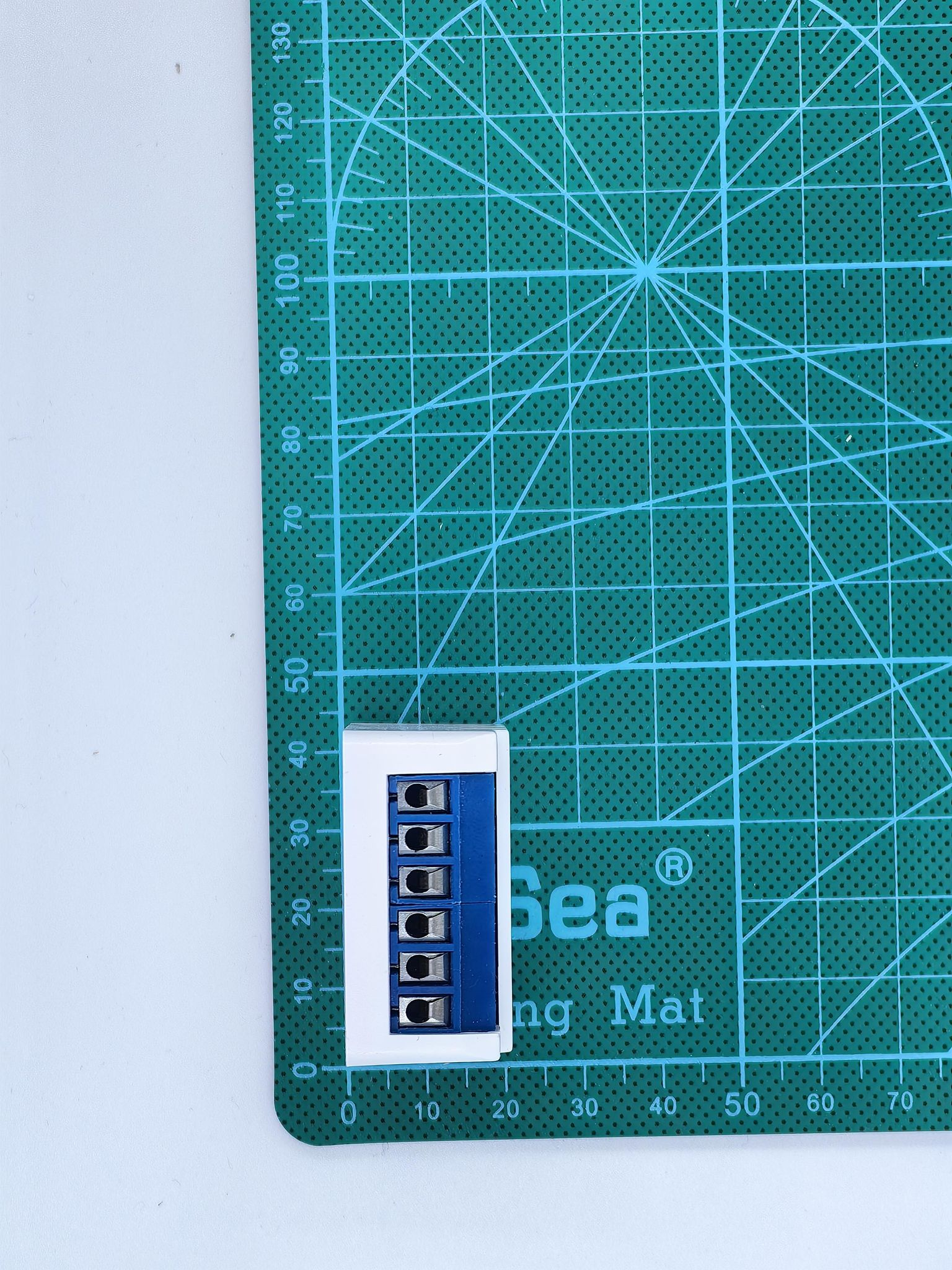

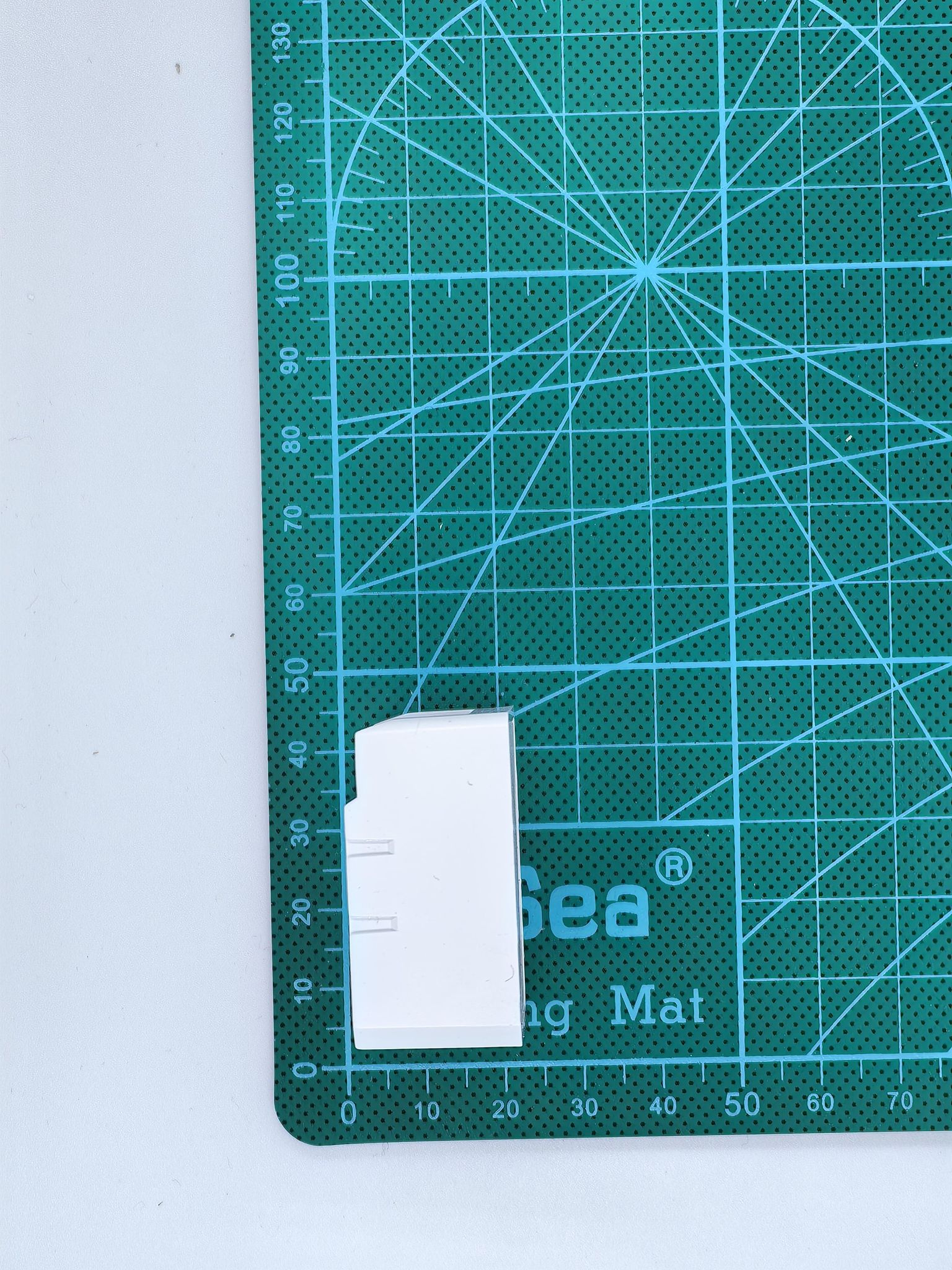

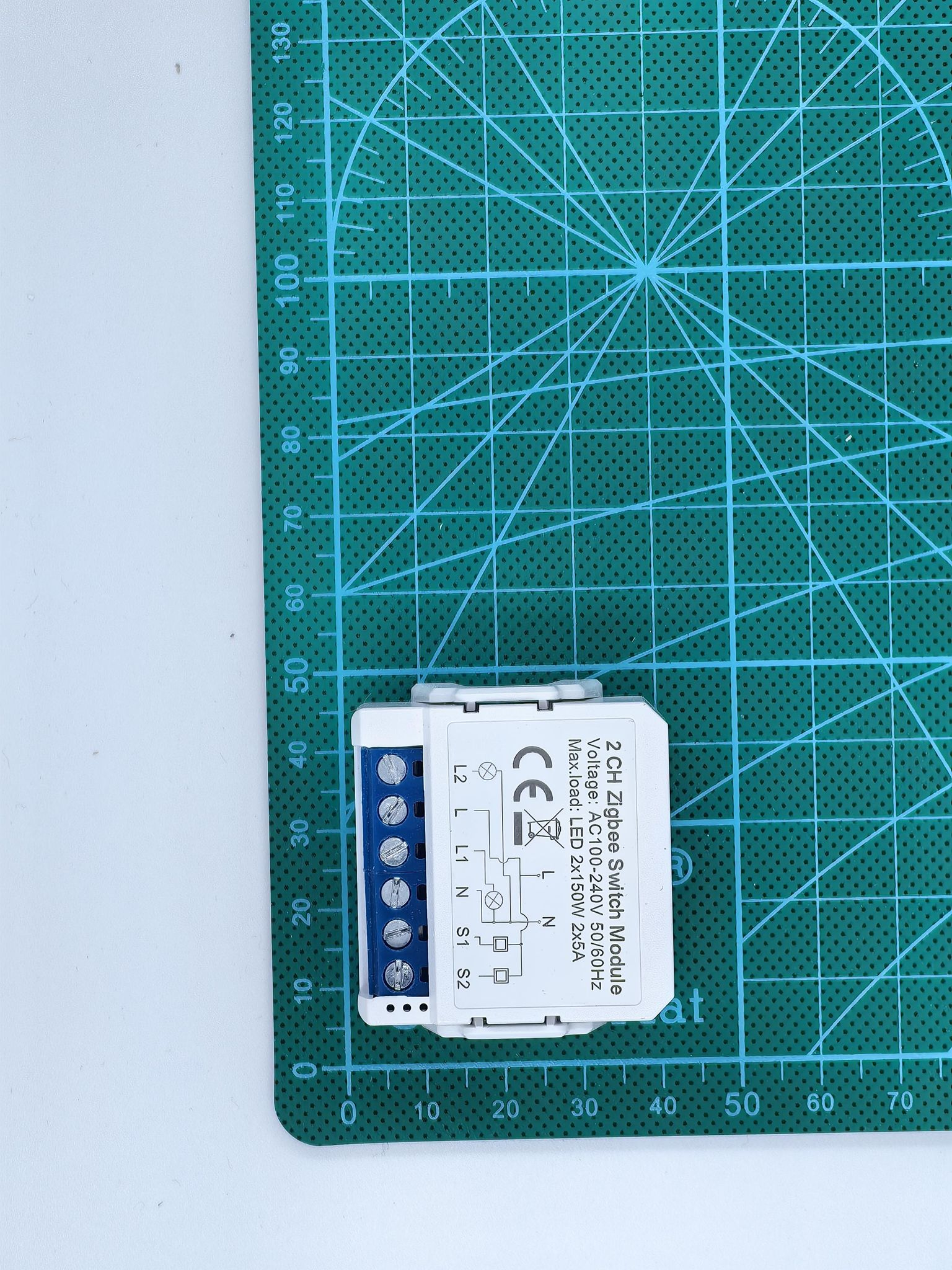

Фото
Дополнительные фото устройства
Фото
Дополнительные фото устройства
Фото
Дополнительные фото устройства
Фото
Дополнительные фото устройства
Фото
Дополнительные фото устройства
Фото

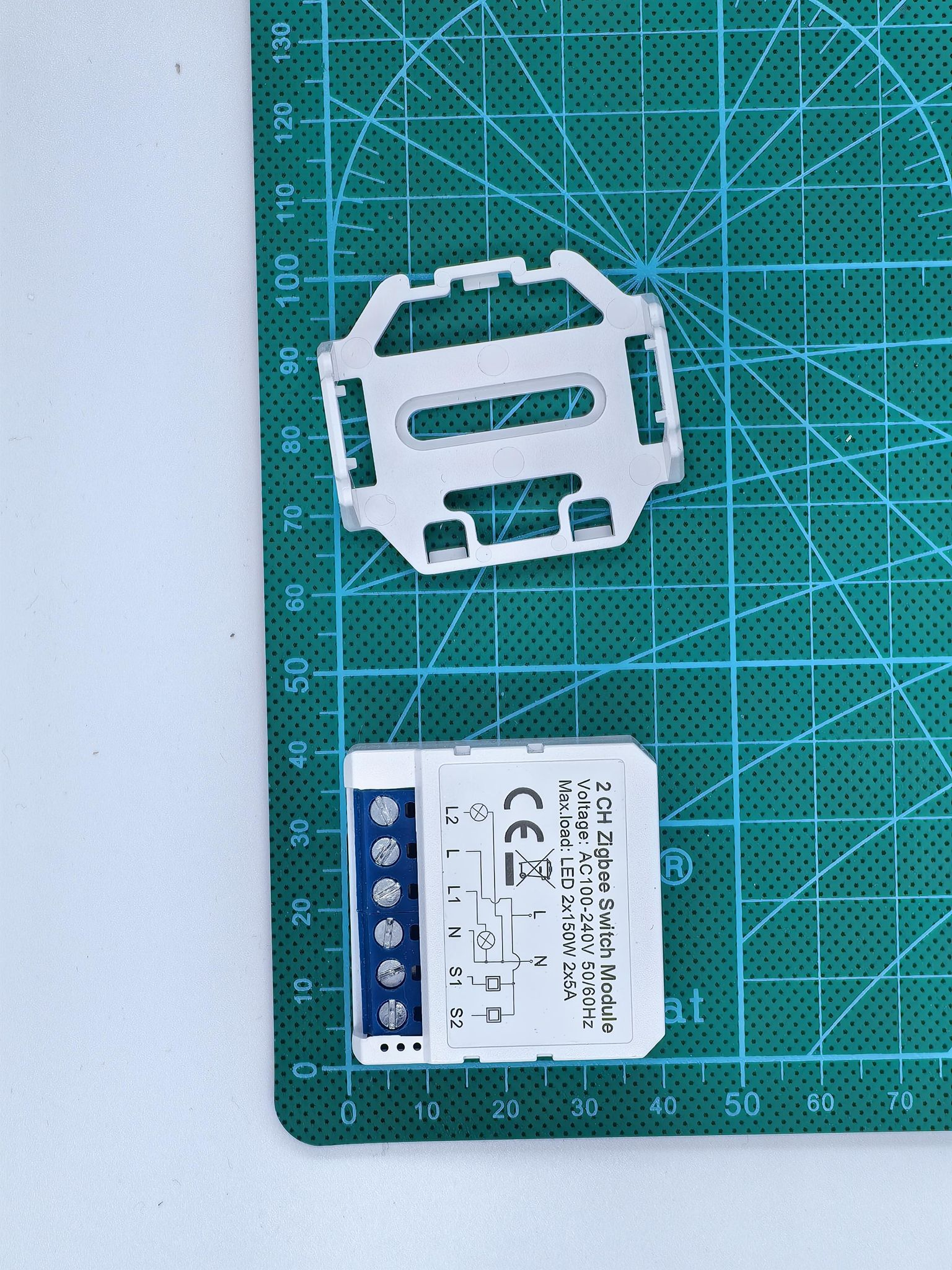

Дополнительные фото устройства

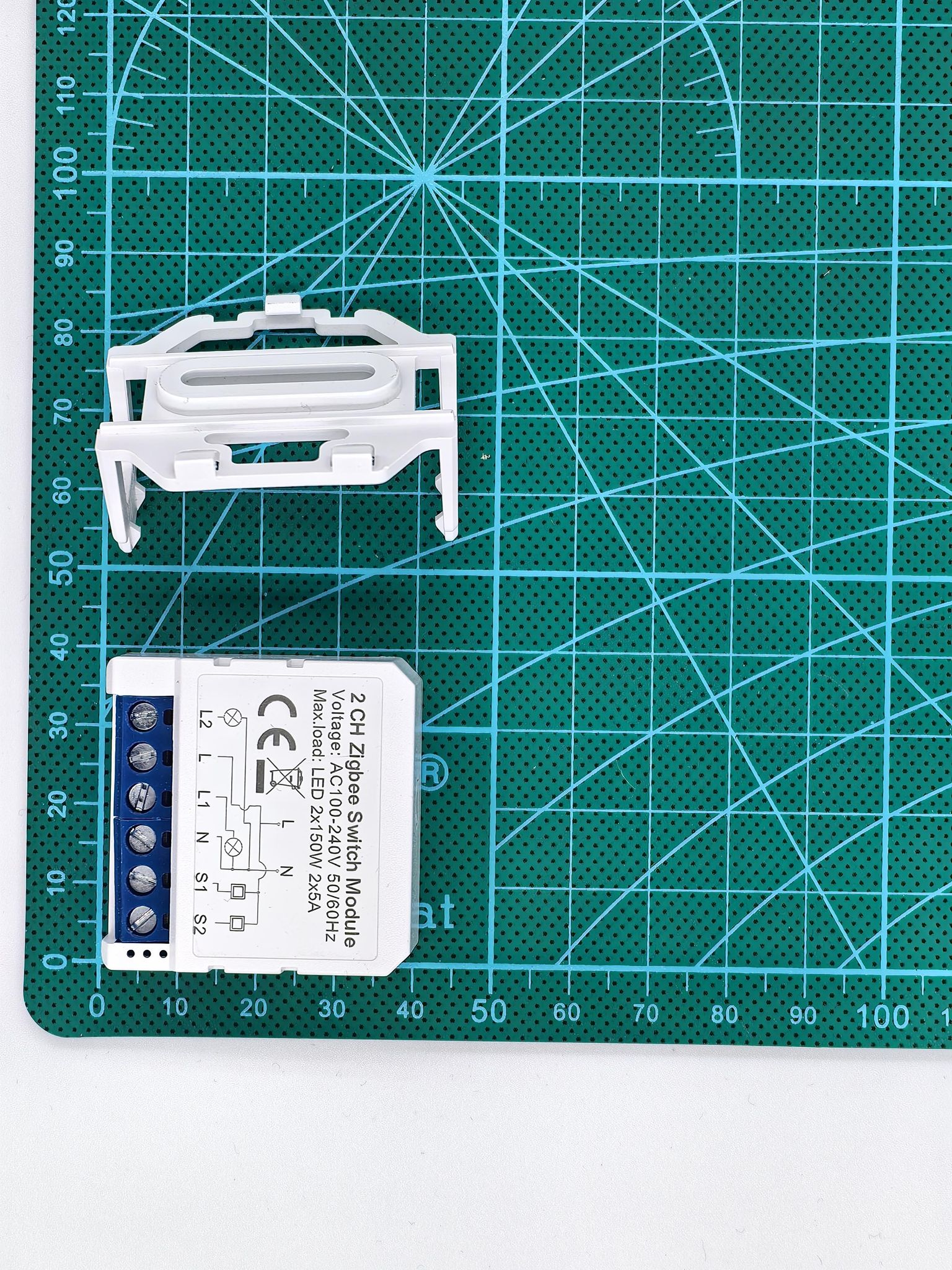

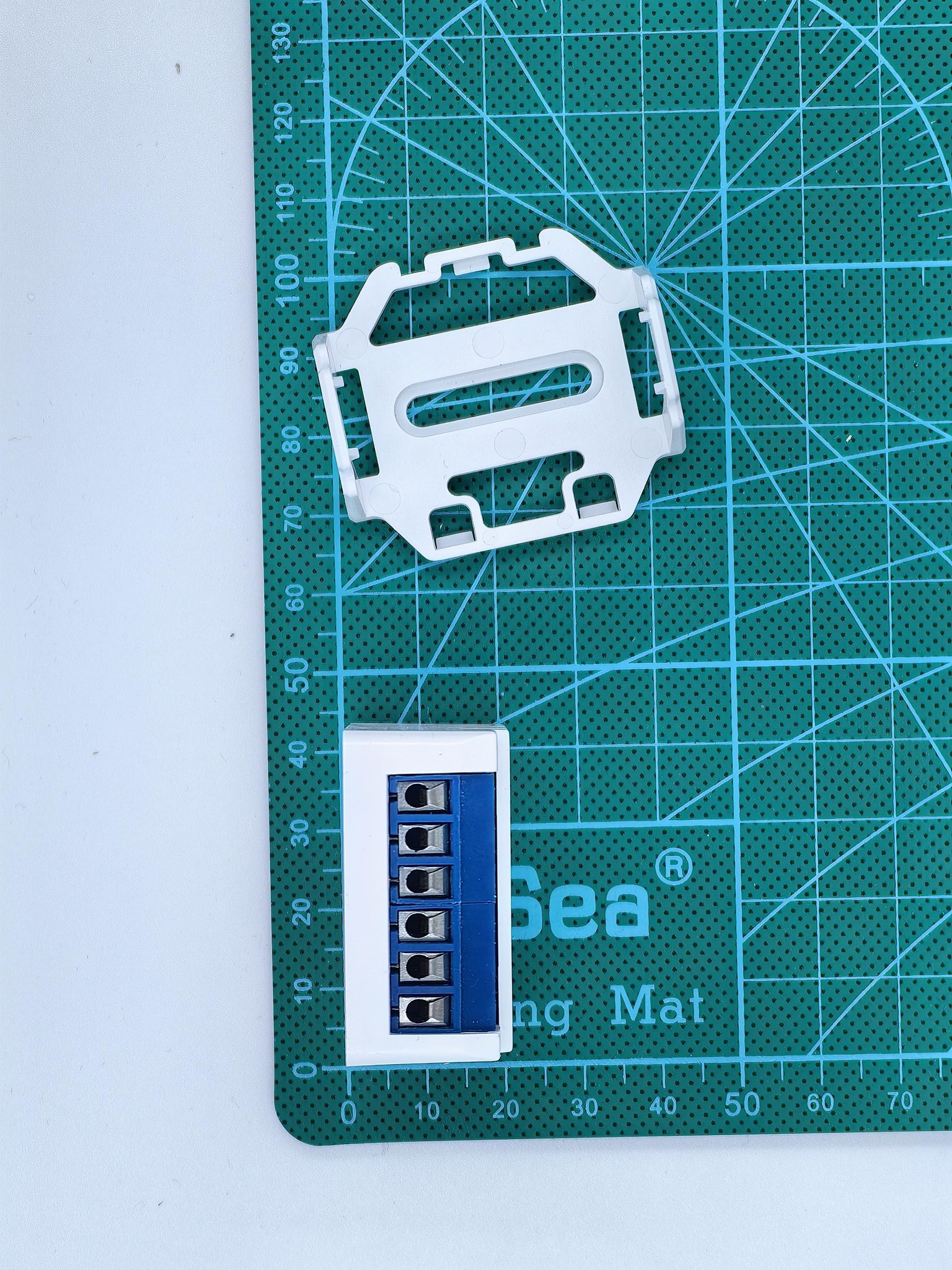

Крепеж
Дополнительные фото устройства
Крепеж
Дополнительные фото устройства
Крепеж
Дополнительные фото устройства

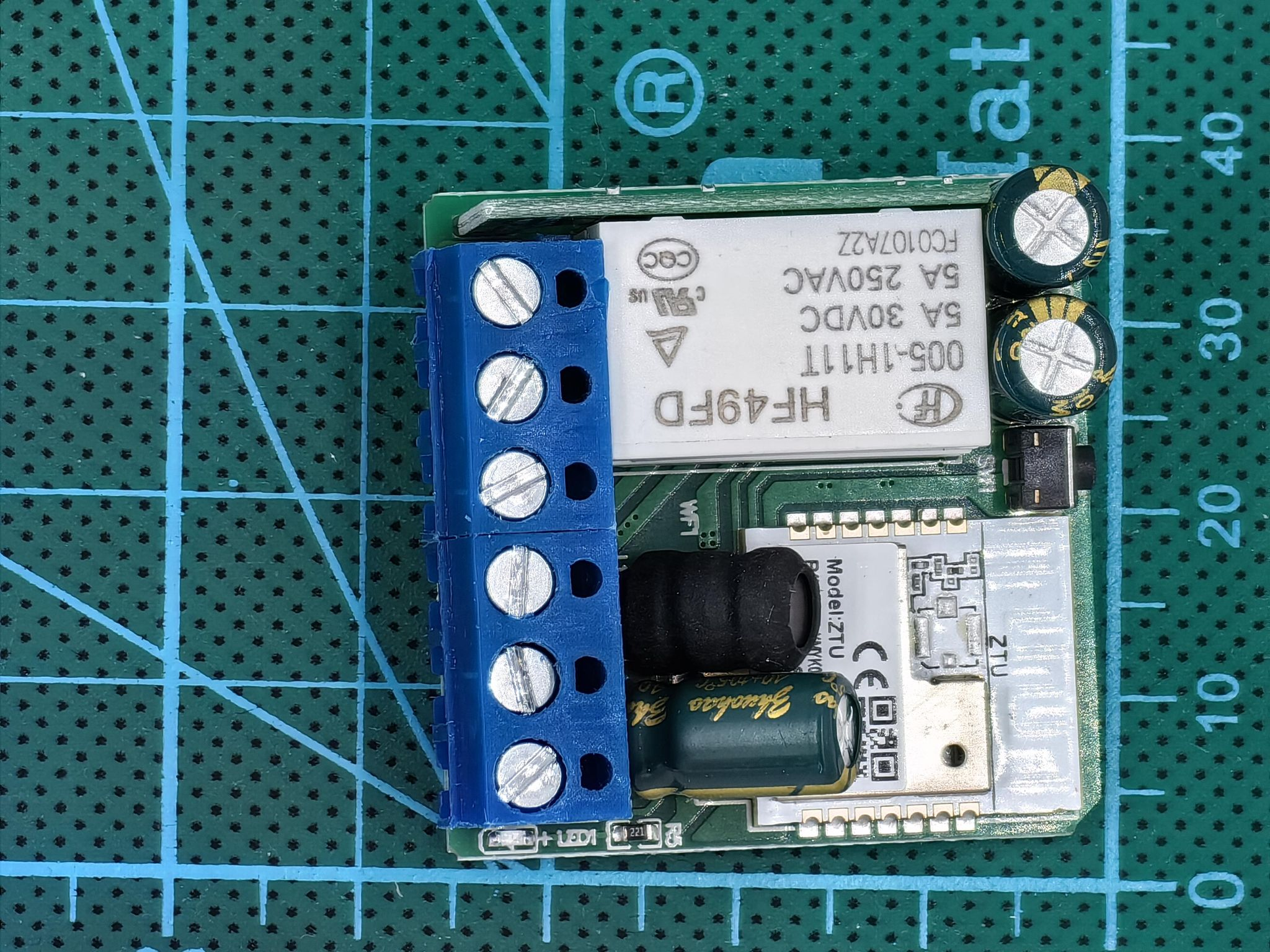

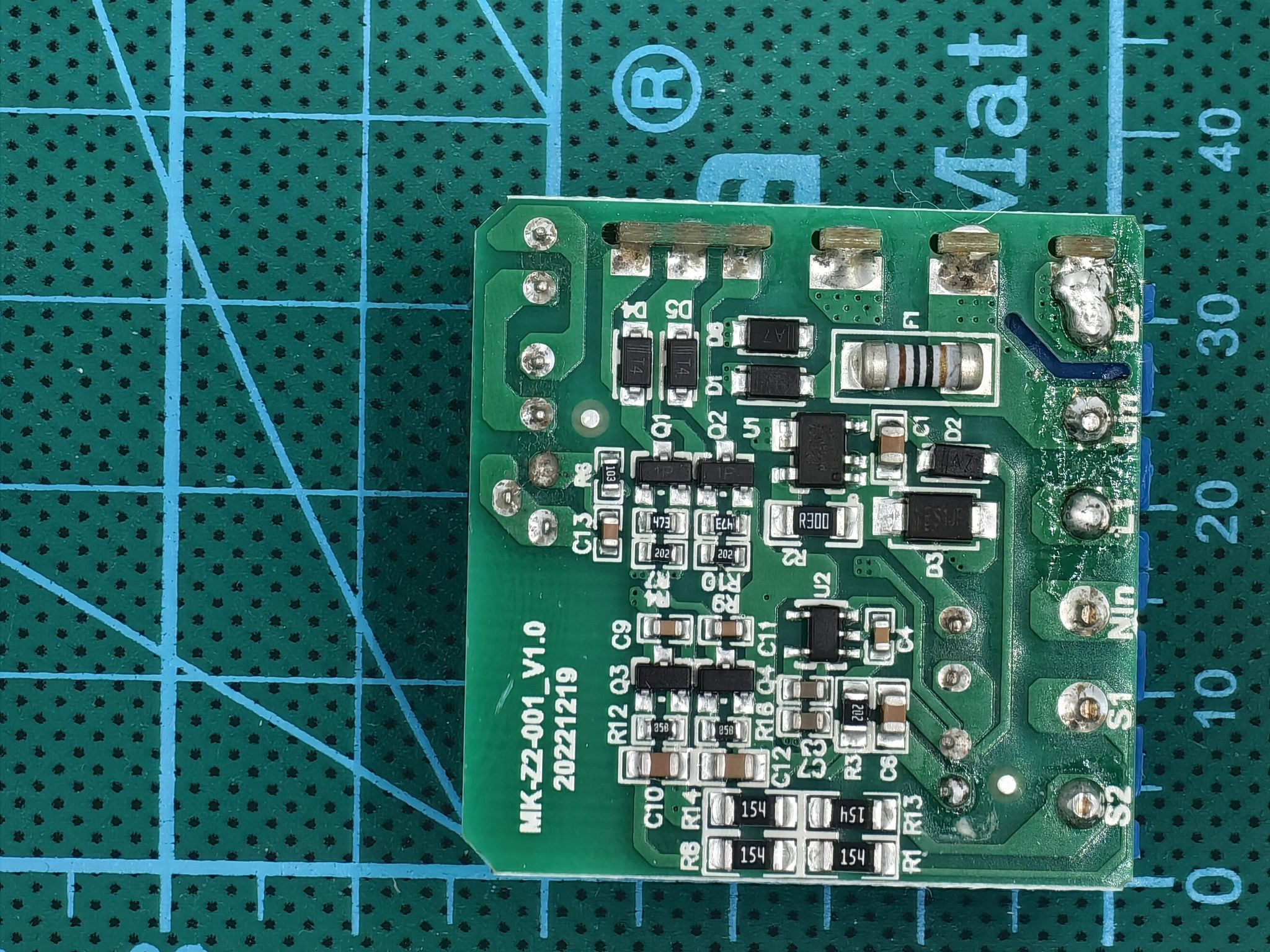

Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Тепловизор
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 9 | Реальные размеры: 39*38.8*19.5mm с крепежом: 42.8*38.8*24mm |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 10 | |
| 7. | Качество изготовления и монтажа электронных компонентов | 9.5 | Не отмыт флюс |
| 8. | Шум при работе | 10 | Работает тихо |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | |||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 8 | Два канала не включаются одновременно: сначала один, после другой (в спрут отображается, что переключились одновременно). При долгих тестах начинает переключать каналы по очереди, а не одновременно (в спрут отображается переключение по очереди) | ||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | 10 | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | 10 | |||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | 10 | |||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 10 | Можно выбрать поведение при обесточивании и тип выключателя, настроить таймер | ||||||||||||||||||||||||
| 11. | Соответствие функционала Sprut.hub функционалу родного ПО | 8 | Нельзя выбрать тип выключателя в спрут | ||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
| 13. | Время реагирования на команды
|
9 | 180 мс LAN 250 WEB 160 мс Выключатель |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | 9 LED - 10 |
|
| 2. | Стабильность работы устройства в условиях загруженной сети | ||
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 8 | Два канала не включаются одновременно: сначала один, после другой. Иногда пропускает команды и начинает переключать каналы по очереди, а не одновременно. (данная проблема при резистивной нагрузке близкой к номинальной и выше) |
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз | 10 | 2*285W (макс температура 28°C) |
| 6. | Стресс-тест (период 2) с почти номинальной нагрузкой — 100 раз | 10 | 2*1190 W (макс темп 43.8°C) Total 2*4.5A |
| 7. | Стресс-тест (период 2) с нагрузкой выше номинальной — 100 раз | 10 LED - 10 |
2*1285 W (макс темп 44°C) Total 2*4.9A 2*150W LED (макс темп 28°C) |
| 8. | Стресс-тест с долгосрочною работой (1 час) | 10 | 2*6.7A (макс темп 57°C) Total 13.4A |
| 9. | Тест на выносливость (период 1 с) — 10 00 раз | 8 | 2*1285 W (макс темп 47.5°C) Total 2*4.9A Ближе к концу теста иногда пропускал команды. Из-за чего начинал переключать каналы по очереди. Данная проблема наблюдалась 3 раза за тест |
Заключение
Реле работает быстро, выдерживает заявленную номинальную мощность и не греется. Рекомендуем к использованию.
