✅AUBESS ZIGBEE Реле Симисторное одноканальное в подрозетник 230В 100Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Симисторное реле, доступ — публичный
Тип устройстваСимисторное реле
Рейтинг устройства5 Не рекомендуем к использованию, медленно работает
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваAubess

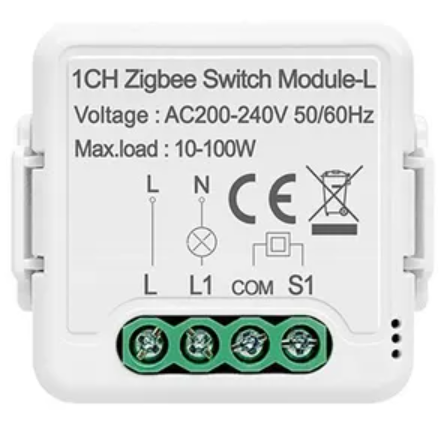

Модель и линейка устройства1CH Zigbee Switch Module-L
Способ монтажав подрозетник
Наличие нуляБез нулевой линией
Количество каналов реле1
Установка на Din рейкуда
Максимальная нагрузка общая100 Вт
Максимальная нагрузка общая LEDне указано
Максимальная нагрузка на канал100 Вт
Максимальная нагрузка на канал LEDне указано
Диапазон рабочих температур-10~40°C
Габариты39.2*39.2*18mm
Рабочее напряжение100 - 240В~50-60Гц
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя
2. С фиксацией с изменением состояния светильника при изменении положения выключателя
3. Без фиксации (импульсный режим)
2. С фиксацией с изменением состояния светильника при изменении положения выключателя
3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aнельзя выбрать
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства-
Каталог sprutsprut
Шаблон для sprut
[[:Файл:TS0011_relay.json|]]Скачать
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$10
Номер на складеDVLK0182
Номер коробки5
Режим сопряжения и сбросаДля перевода устройства в режим спаривания или сброса достаточно зажать и подержать кнопку включения на 5 сек. Или вкл/выкл 5 раз проводной выключатель, пока индикатор не начнет мигать
Поведение при обесточиваниивключено/выключено/последнее состояние
Роль в Zigbee сетиКонечное устройство
Информация об устройстве(SprutHub)

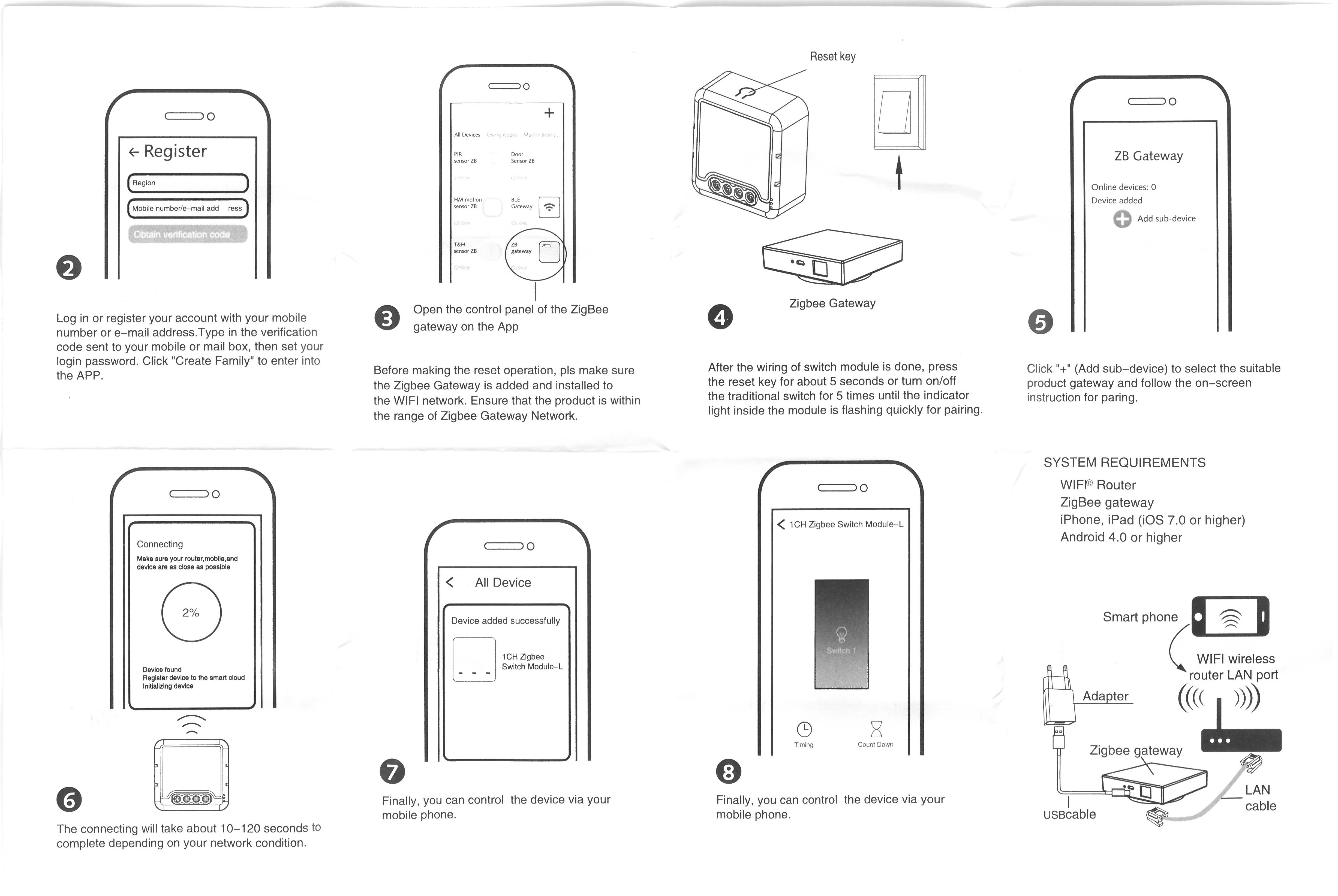

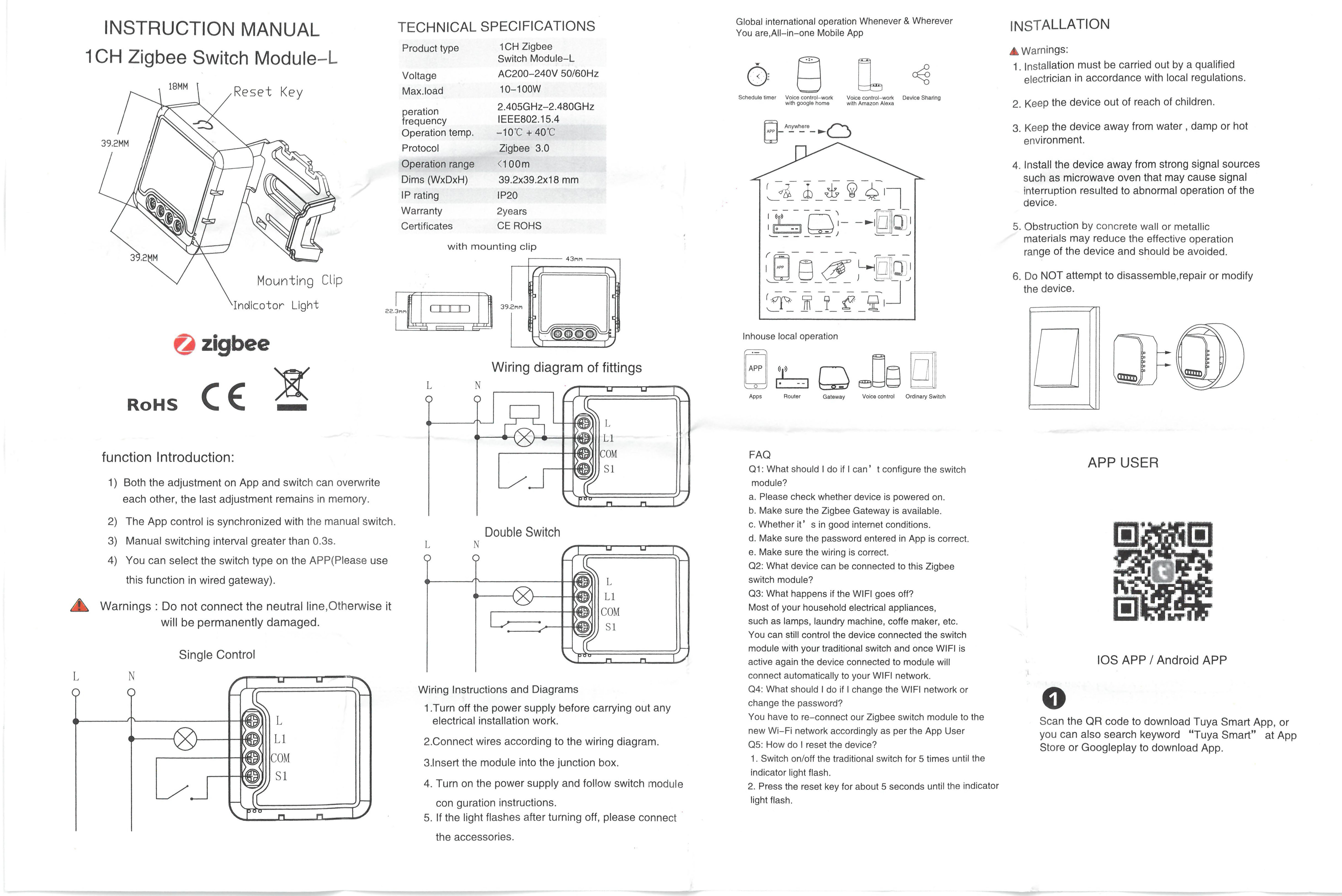

Оригинальная документация из комплекта устройства
Документация
Оригинальная документация из комплекта устройства
Документация

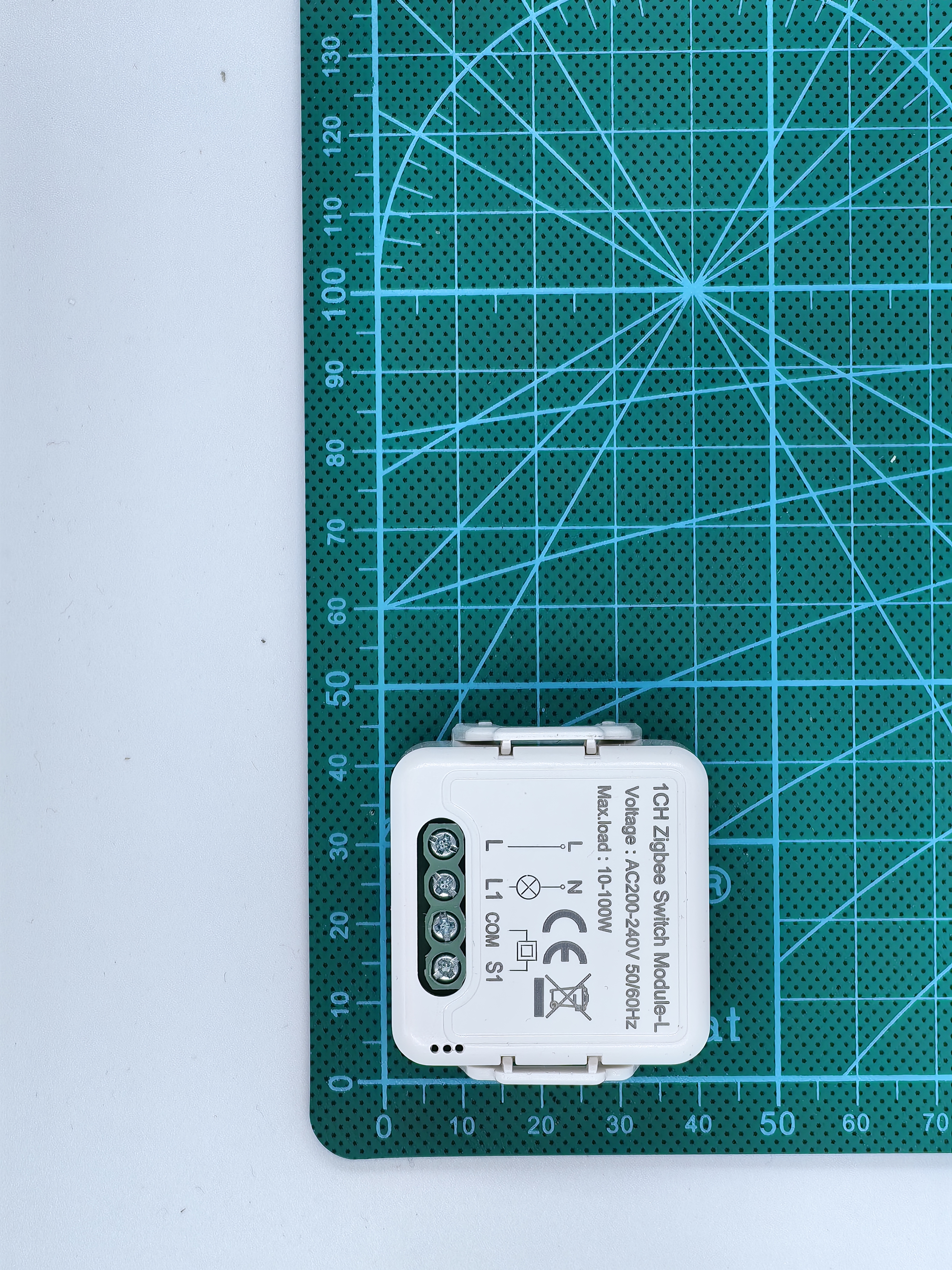

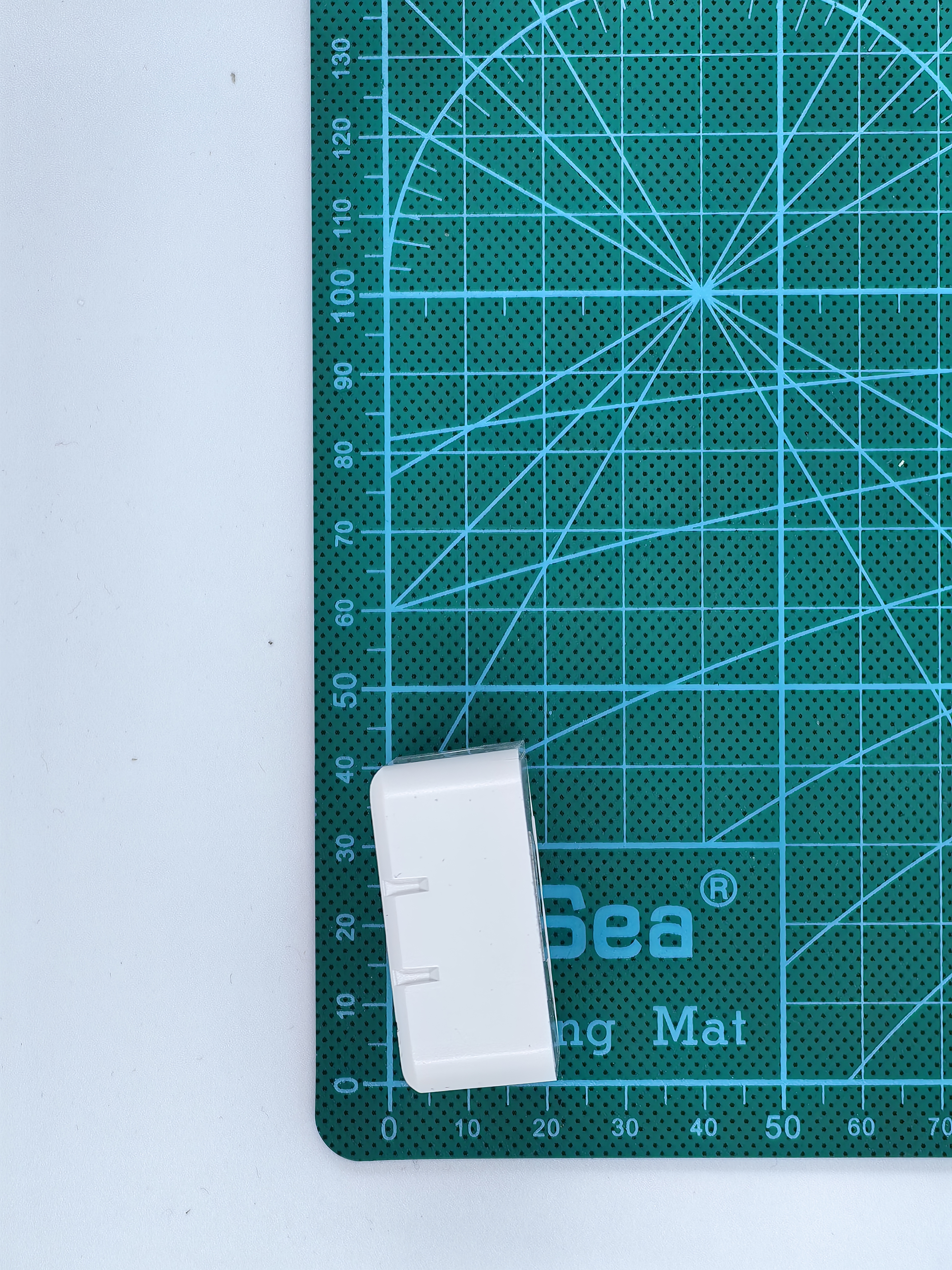

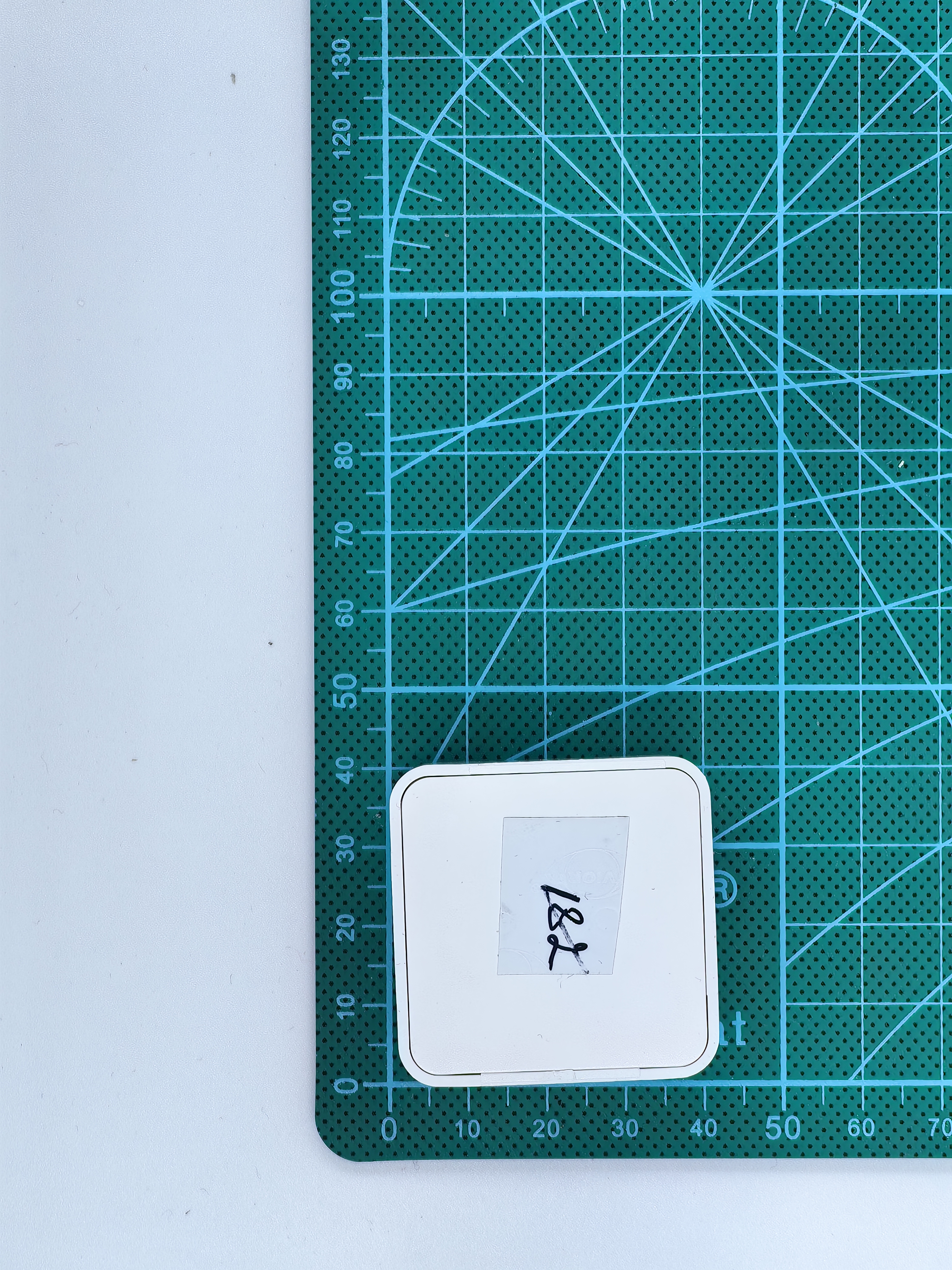

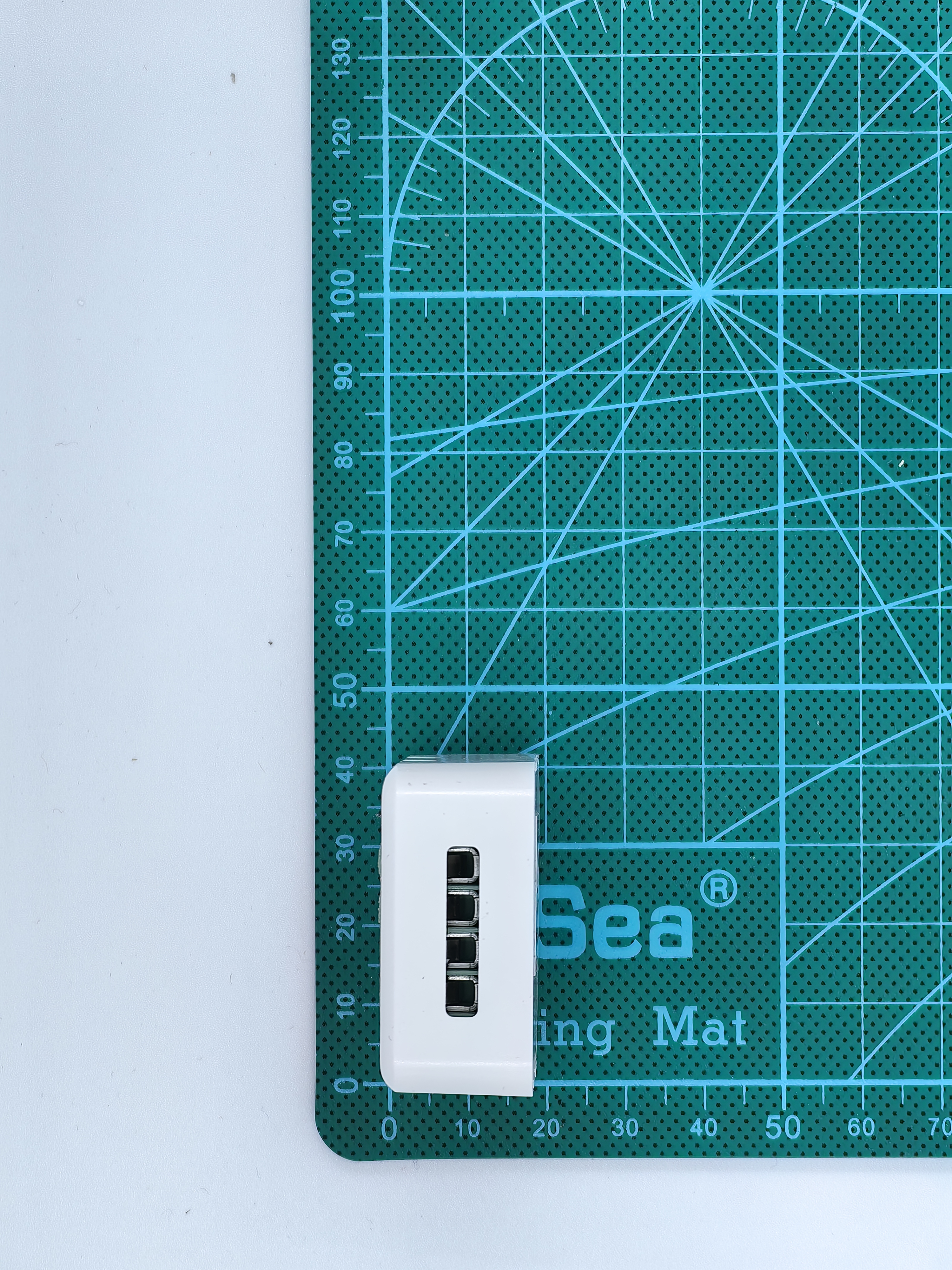

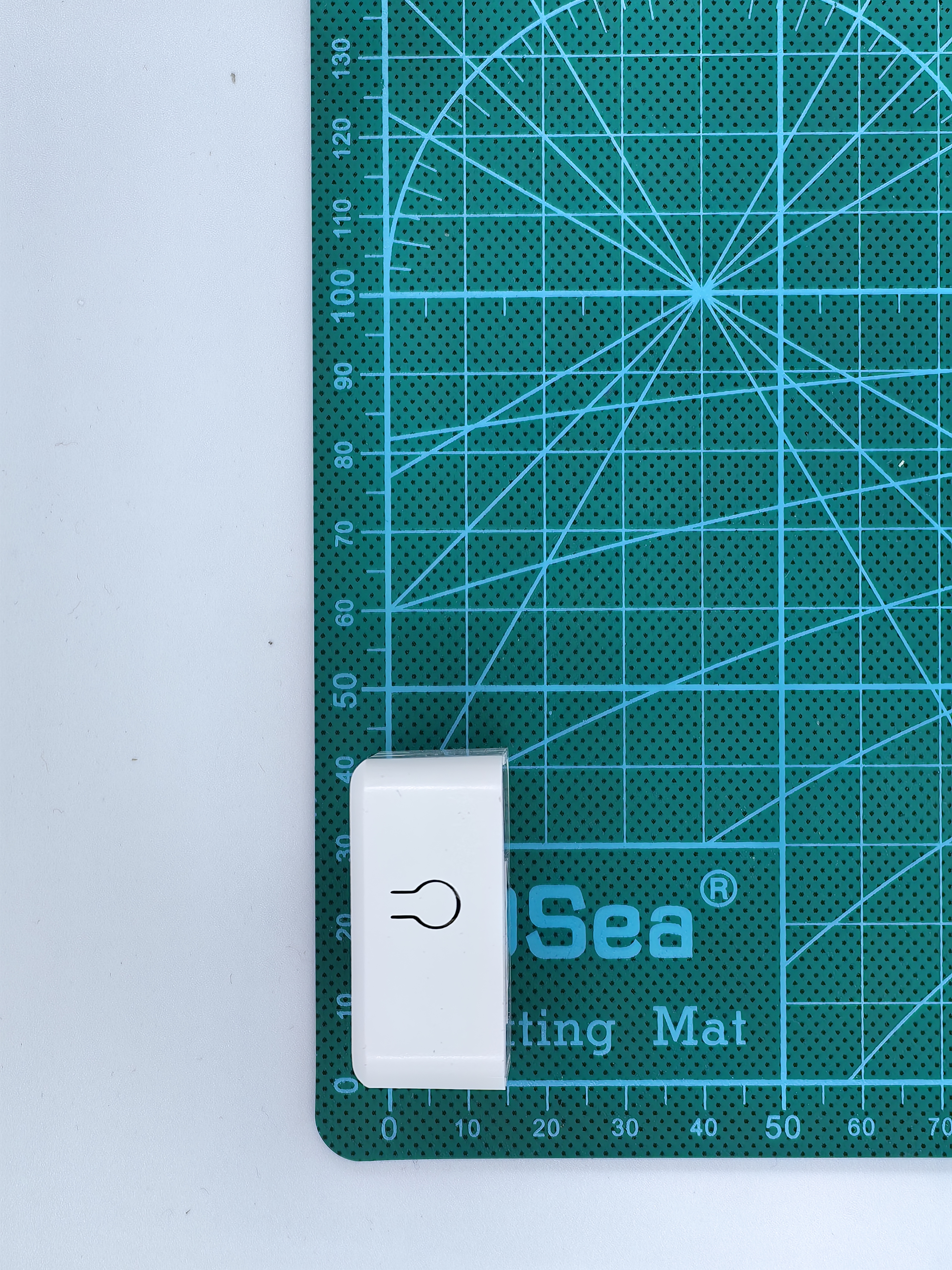

Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства

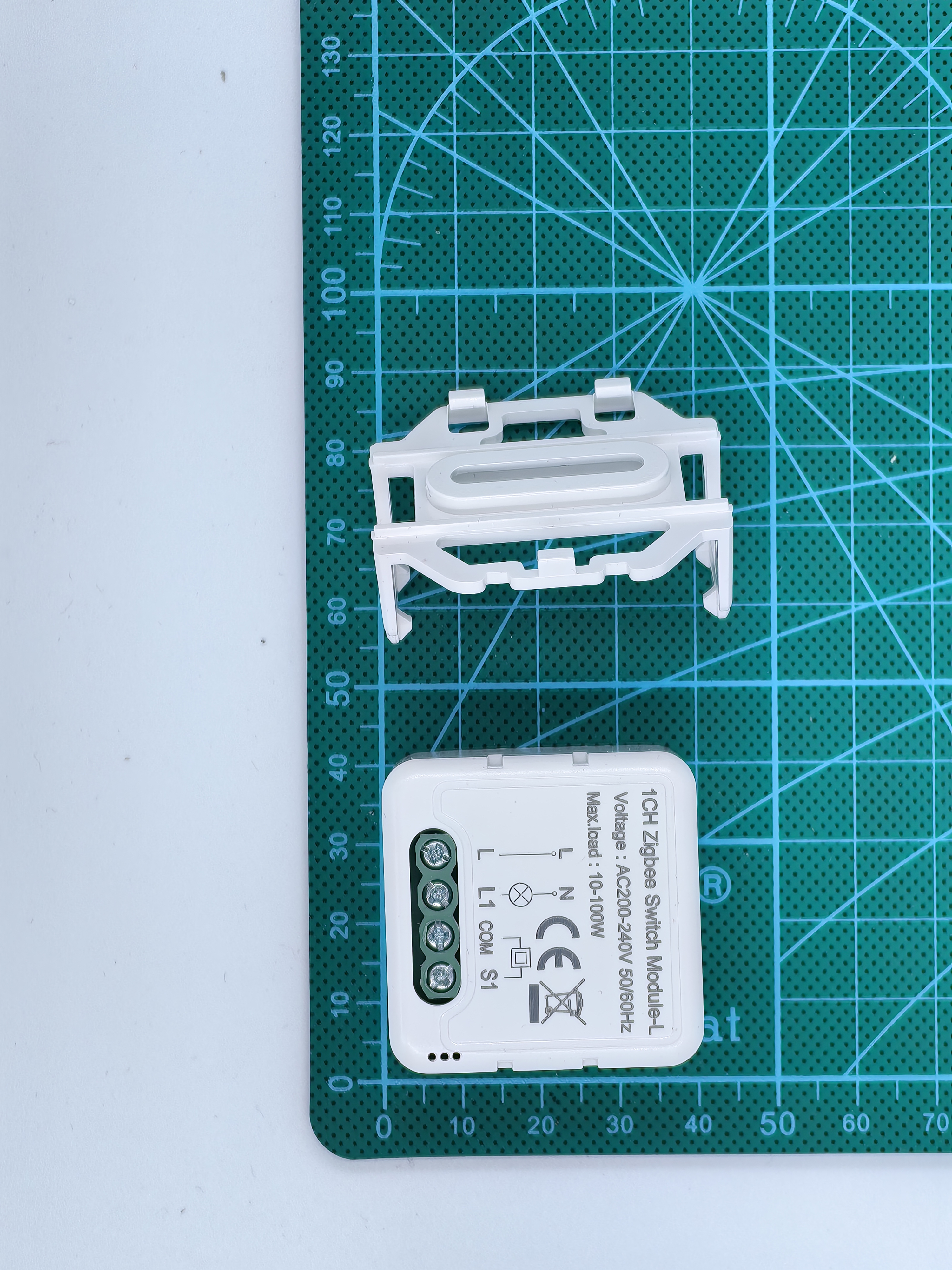

Дополнительные фото устройства

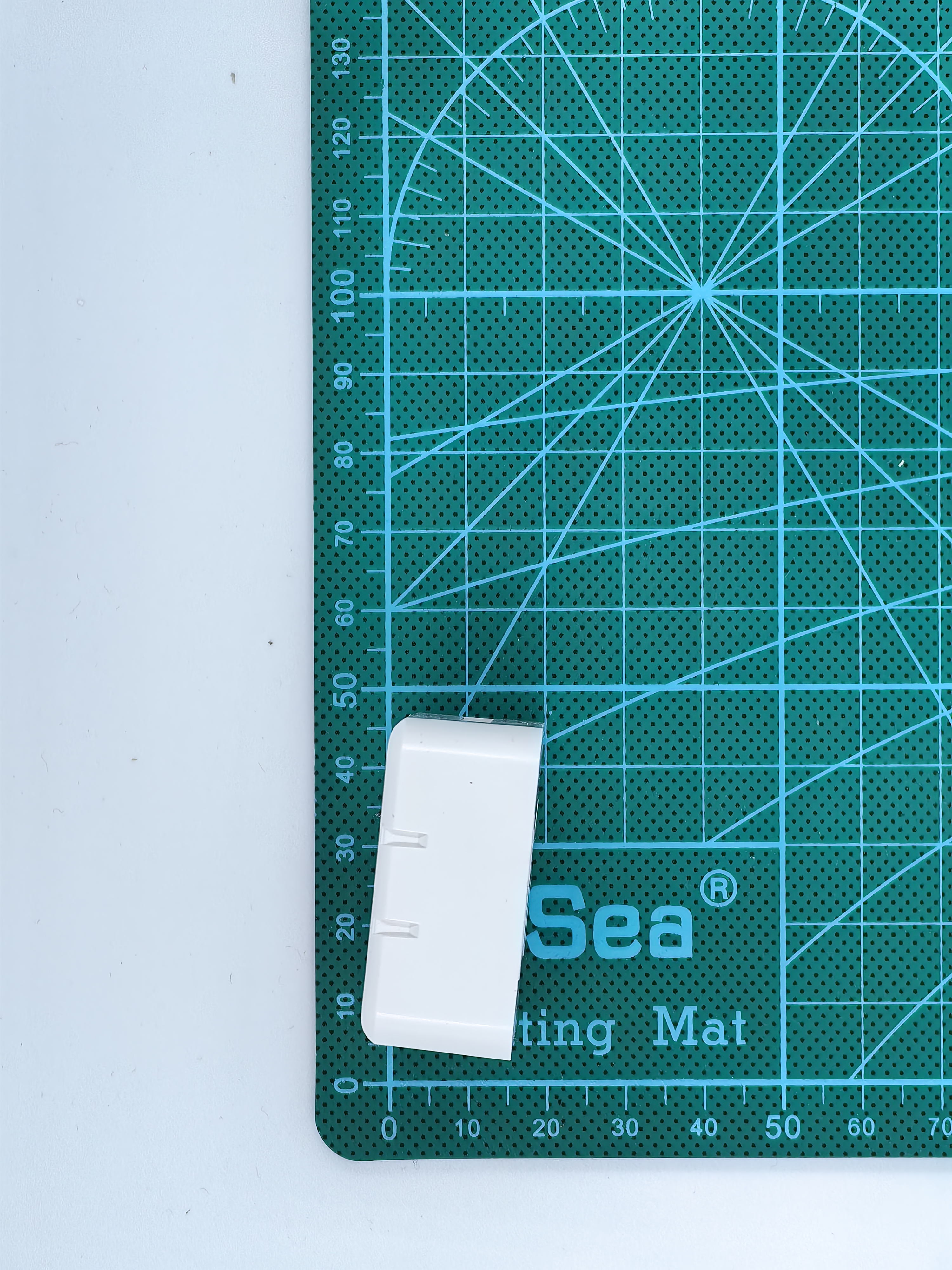

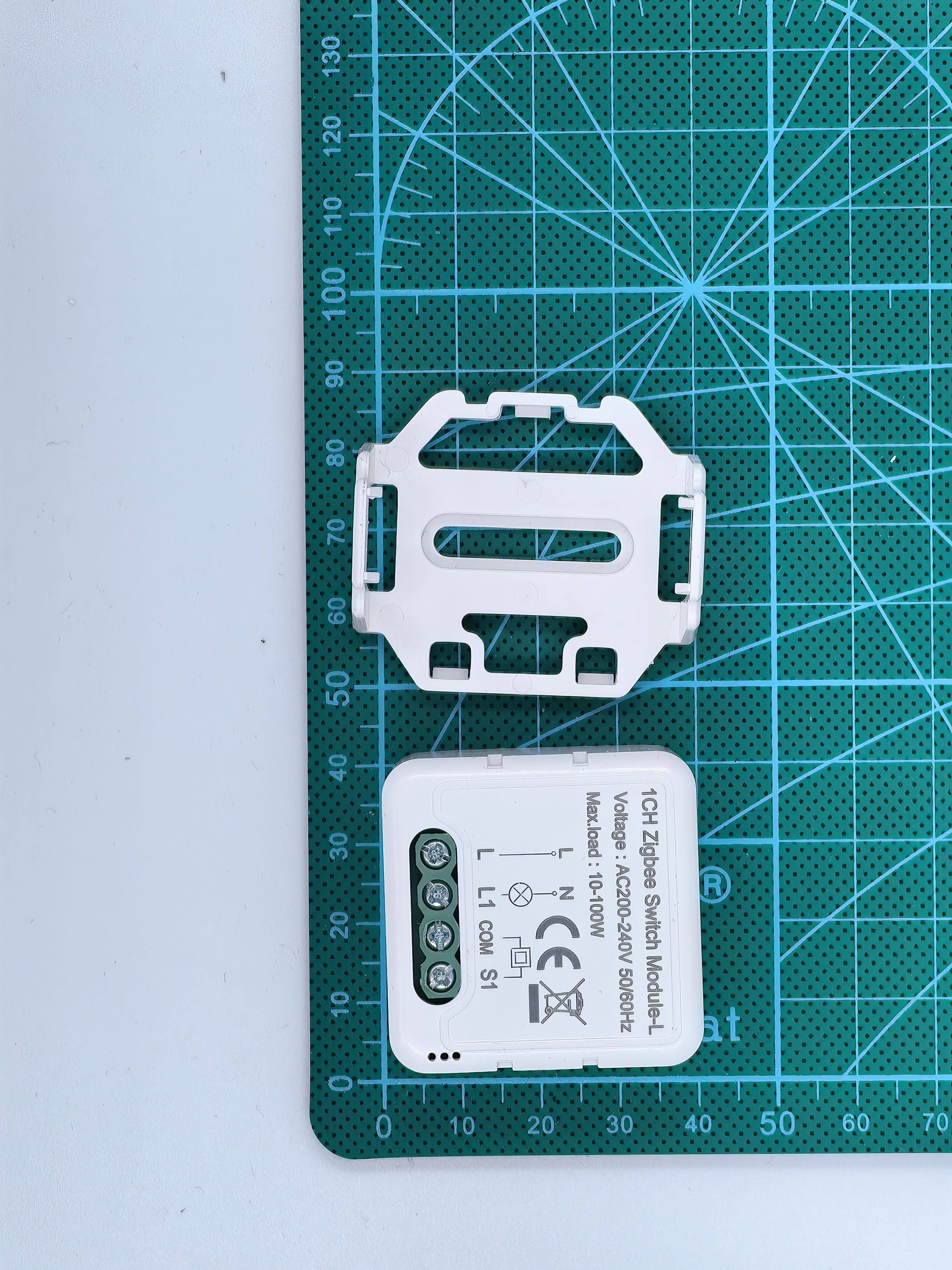

Крепеж
Дополнительные фото устройства
Крепеж

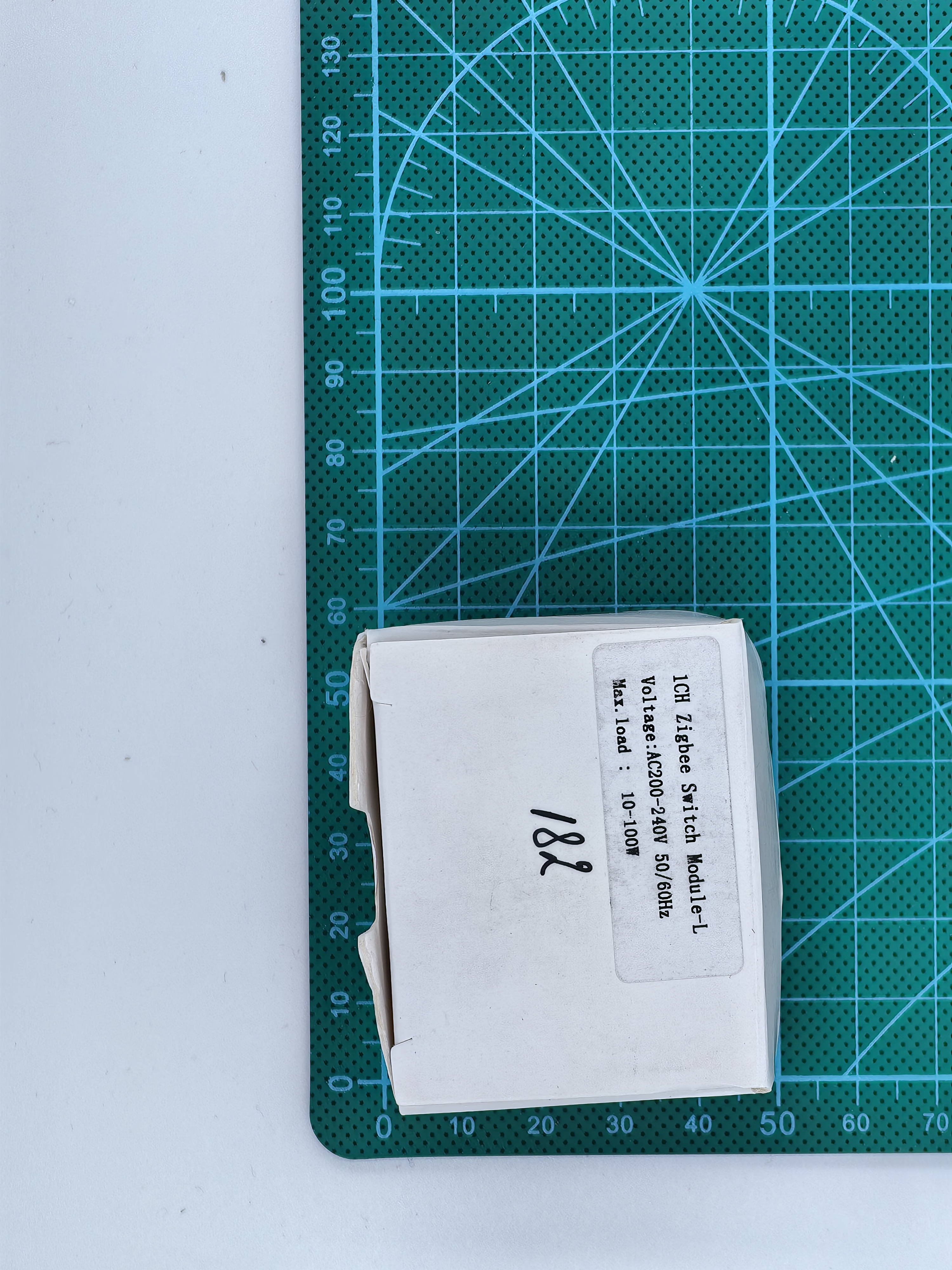

Дополнительные фото устройства

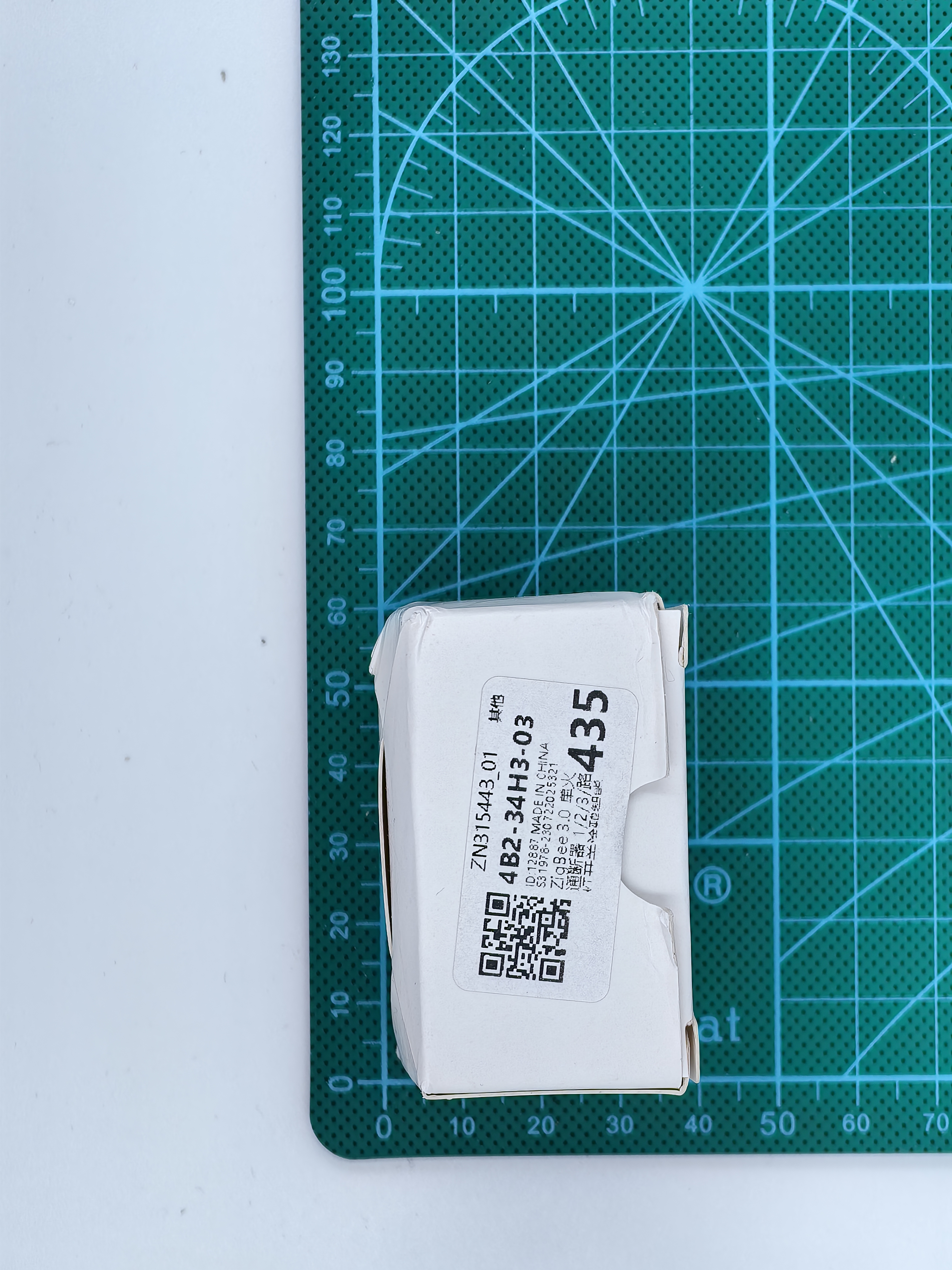

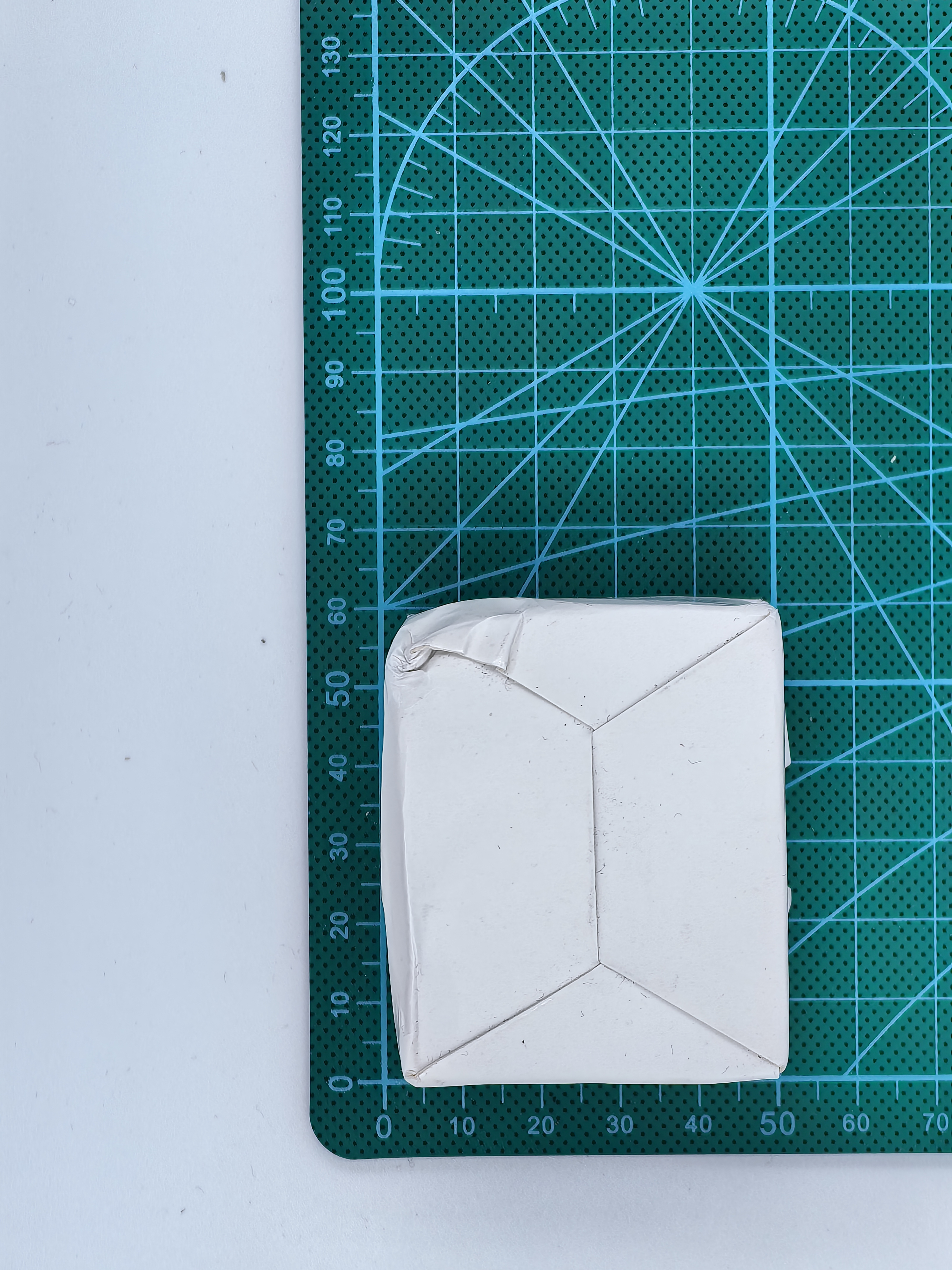

Коробка
Дополнительные фото устройства
Коробка
Дополнительные фото устройства
Коробка

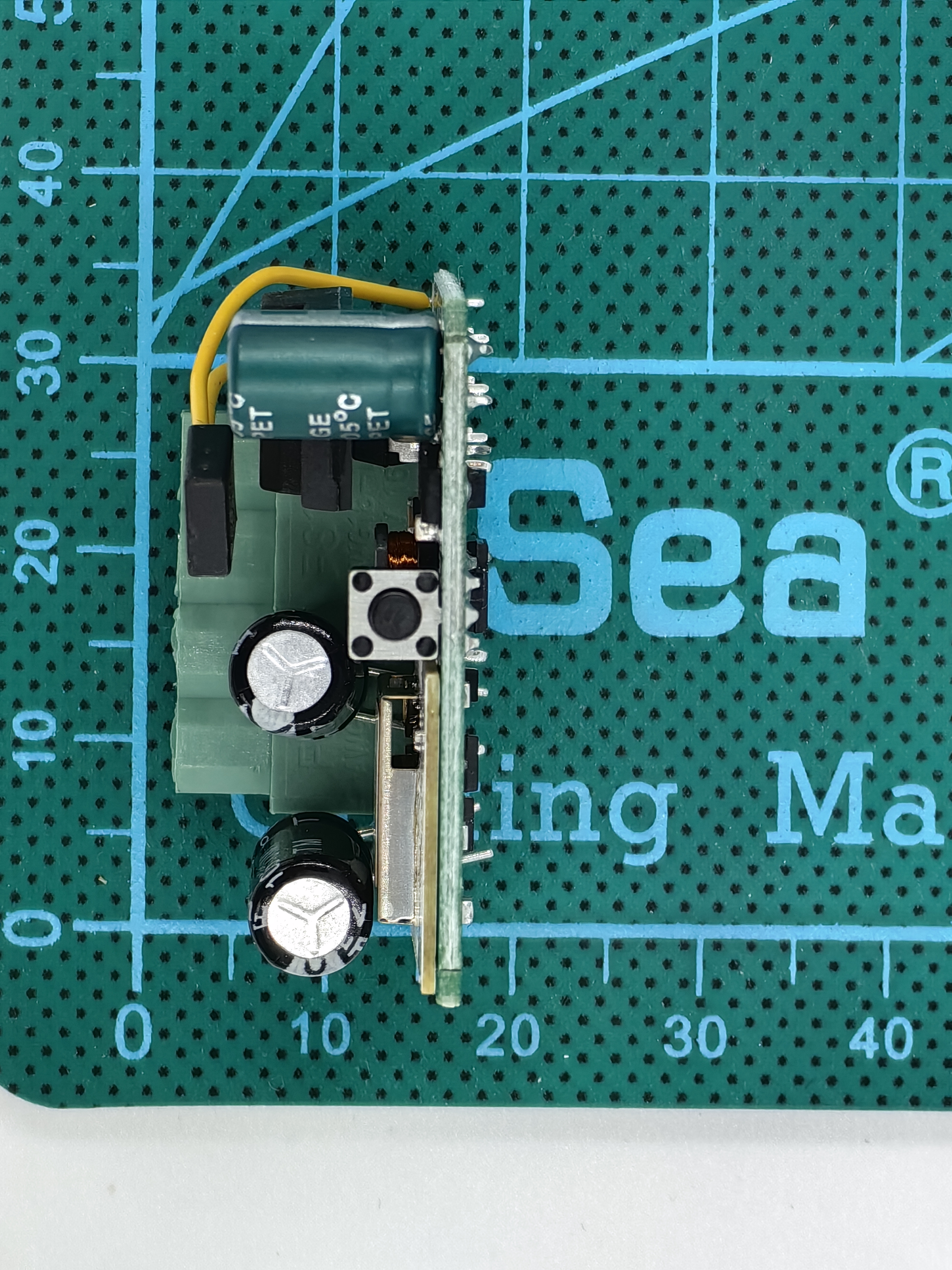

Дополнительные фото устройства

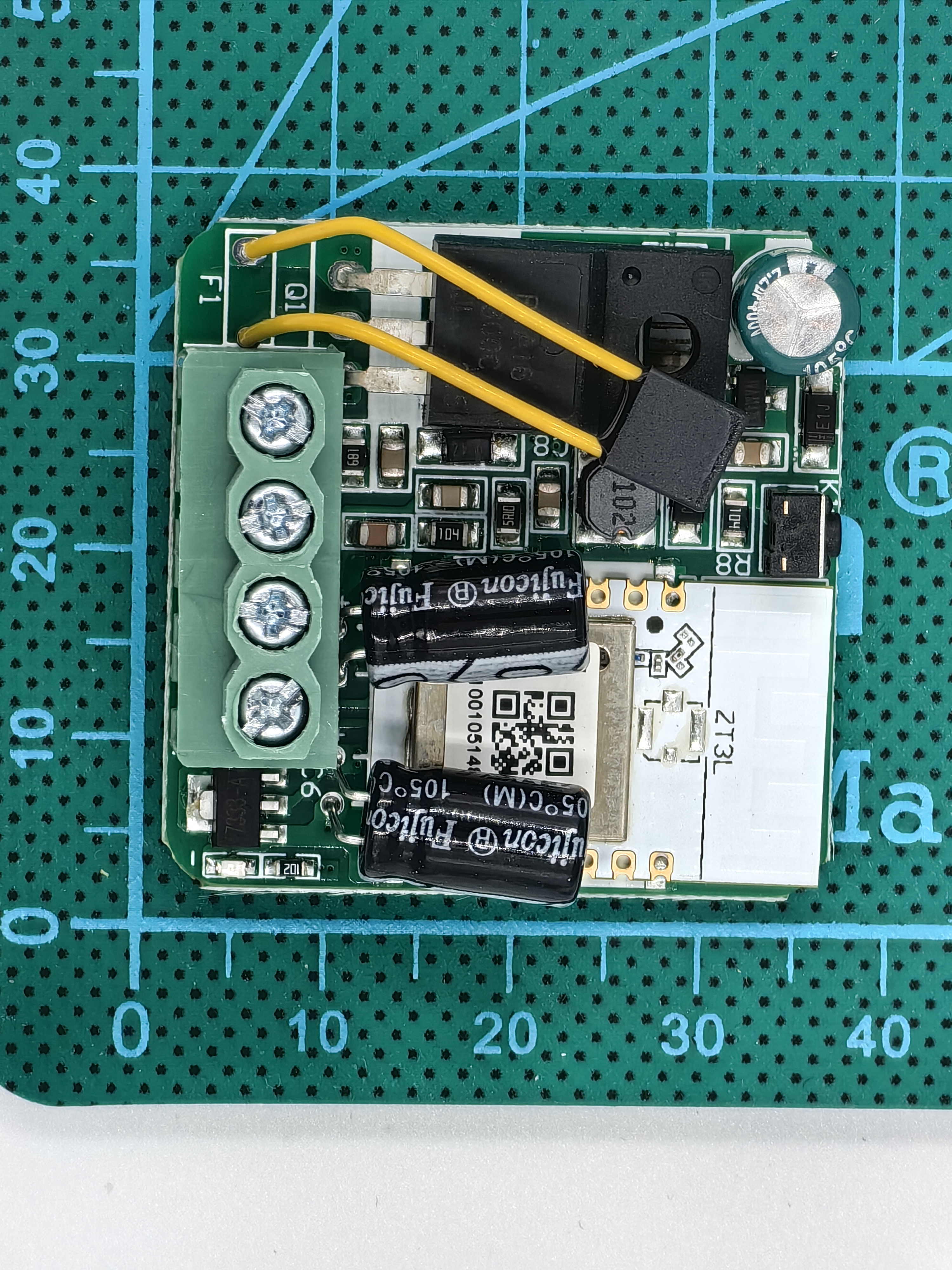

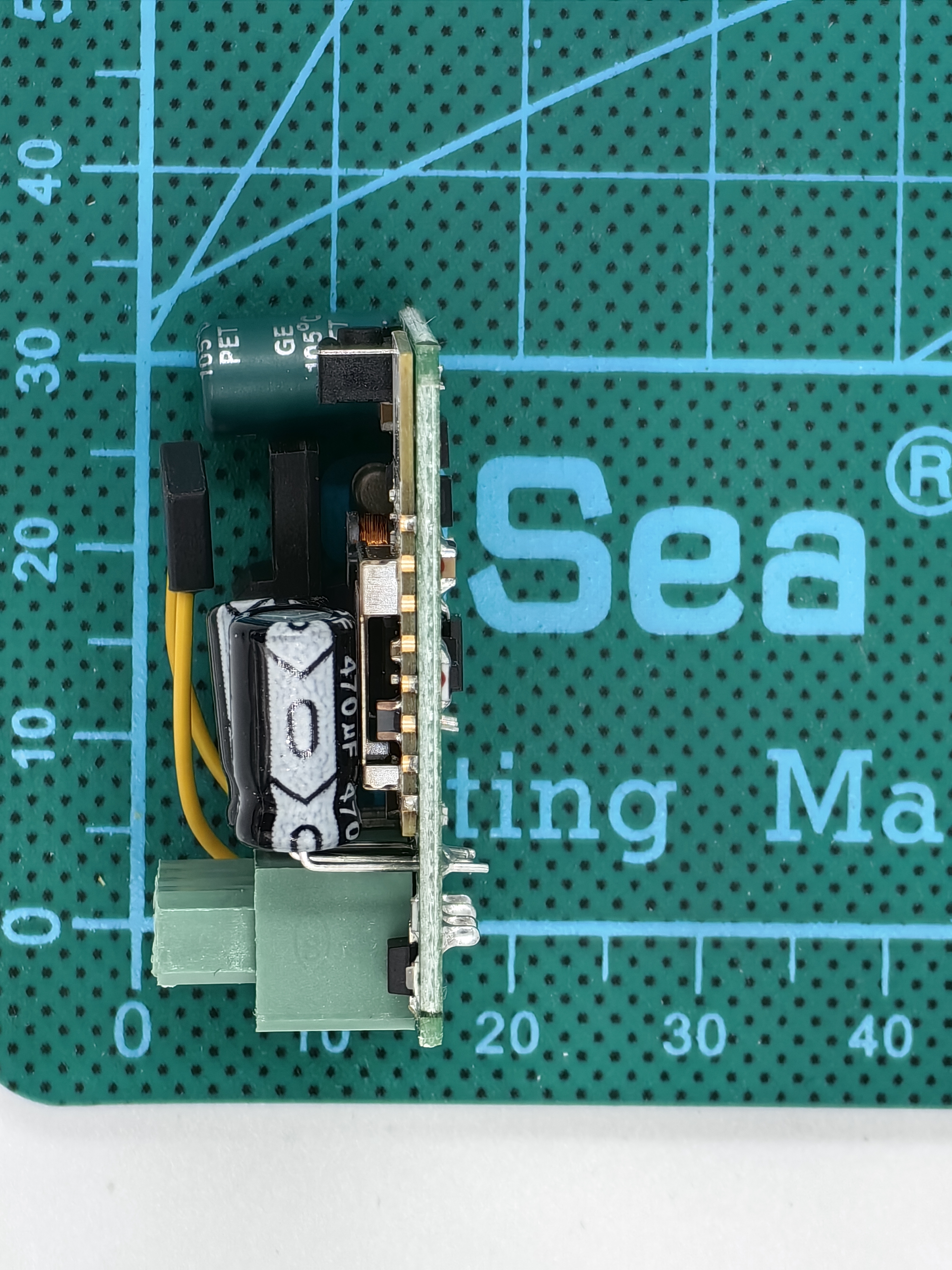

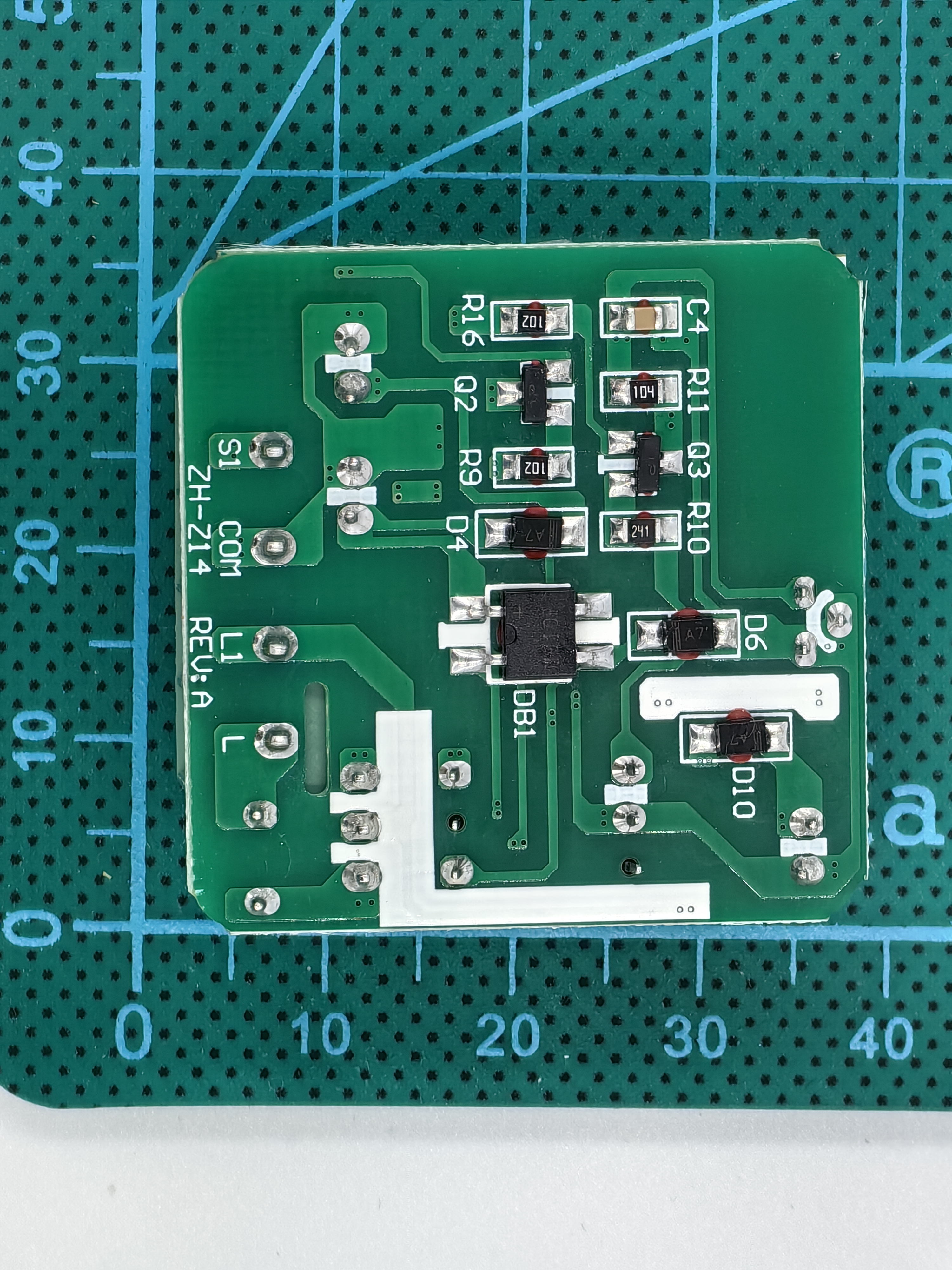

Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства

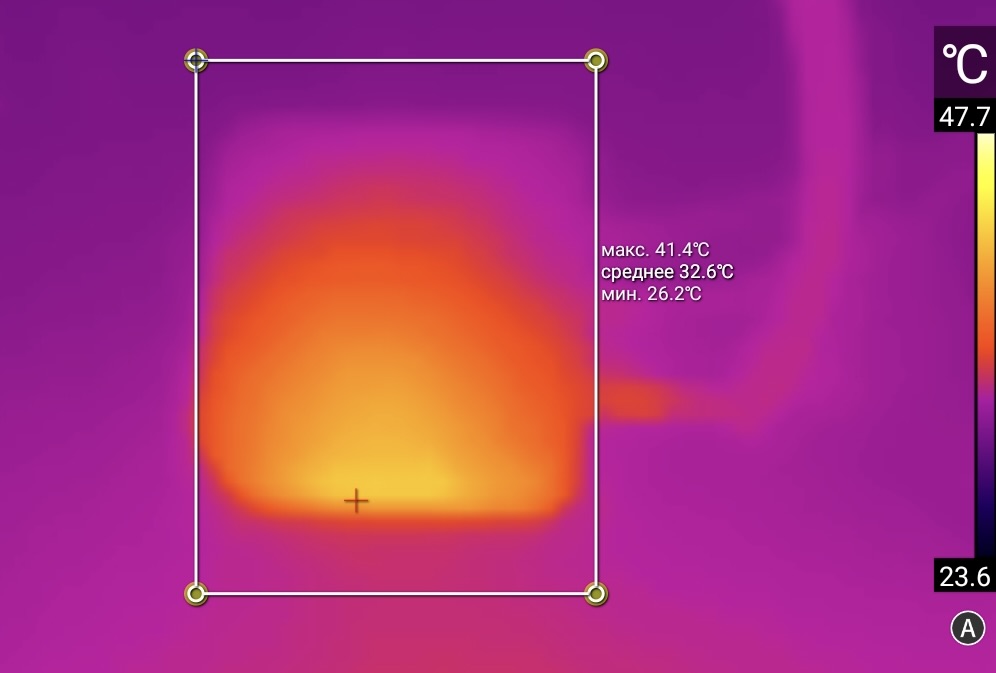

Тепловизор
1. Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1.1 | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 1.2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 1.3 | Соответствие размеров устройства паспортным данным | 10 | Реальные размеры: 38,9*38,9*18,2mm с крепежом: 43,5*38,9*22,4mm |
| 1.4 | Геометрия устройства (ровность граней, ребер и т.д) | 10 | все сделано аккуратно, нет зазоров |
| 1.5 | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 1.6 | Корректность и качество работы переключающих механизмов | 10 | |
| 1.7 | Качество изготовления и монтажа электронных компонентов | 10 | Все сделано качественно, нет грязи |
| 1.8 | Шум при работе | 10 | Переключается бесшумно (вообще нет звуков) |
2. Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.1 | Простота первоначальной настройки устройства | 10 | |||||||||||||||||||||||||
| 2.2 | Работа в сценариях через хаб | 9 | |||||||||||||||||||||||||
| 2.3 | Работу через голосовые помощники | 10 | |||||||||||||||||||||||||
| 2.4 | Влияние на другие устройства в сети | 9 | |||||||||||||||||||||||||
| 2.5 | Скорость реакции на команды из мобильного приложения | 10 | |||||||||||||||||||||||||
| 2.6 | Скорость реакции на команды от другого устройства | 10 | |||||||||||||||||||||||||
| 2.7 | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 2.8 | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 2.9 | Удобство и функциональность базового ПО контроллеров | 10 | Можно выбрать тип выключателя, настроить таймер, выбрать поведение при обесточивании | ||||||||||||||||||||||||
| 2.10 | Удобство и функциональность стороннего ПО контроллеров | 8 | Нет возможности выбора типа выключателя | ||||||||||||||||||||||||
| 2.11 | Соответствие функционалов родного приложения и Sprut'a | 8 | Несоответствие функционалов | ||||||||||||||||||||||||
| 2.12 | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
| 2.13 | Время реагирования на команду
|
4 | 460 мс WEB 480 мс LAN 470 мс Выключатель |
3. Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 3.1 | Работа при указанных в документации значениях максимальной нагрузки | 10 | Total 120Вт |
| 3.2 | Стабильность работы устройства в условиях загруженной сети | ||
| 3.3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд | 10 | не сбивается темп, все работает, как изначально, быстро и без перебоев |
| 3.4 | Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз | 10 | 75Вт (макс температура 27.1) работает стабильно |
| 3.5 | Стресс-тест (период 2) с почти номинальной нагрузкой — 100 раз | 10 | 95Вт (макс темп 29.3) работало стабильно |
| 3.6 | Стресс-тест (период 2) с нагрузкой выше номинальной — 100 раз | 10 | 120Вт (макс темп 30) работает стабильно |
| 3.7 | Стресс-тест с долгосрочною работой (1 час) | 10 | 120Вт (макс темп 41) работает стабильно |
| 3.8 | Тест на выносливость (период 1 с) — 10 00 раз | 10 | 120Вт (макс темп 36) работает стабильно |
| 3.9 | Минимальная рабочая мощность |
Заключение
Реле работает медленно, но выдерживает заявленную номинальную мощность и не греется. Не издает шума при переключениях. Не рекомендуем к использованию.
