Яндекс Zigbee Реле в подрозетник с опциональной нулевой линией 220В 8А 2 канала
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Рейтинг устройства-
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваЯндекс
Модель и линейка устройстваYNDX-00538
Способ монтажаВ подрозетник
Наличие нуляЕсть, опциональный
Необходимость установки балласта (для устройств без 0)-
Количество каналов реле2
Установка на Din рейкуДа
Максимальная нагрузка общая2*1800 Вт
Максимальная нагрузка общая LED2*600 Вт
Максимальная нагрузка на канал1800 Вт
Максимальная нагрузка на канал LED600 Вт
Диапазон рабочих температурот -10 °C до +40 °C
Допустимая относительная влажность от 20% до 80%
Допустимая относительная влажность от 20% до 80%

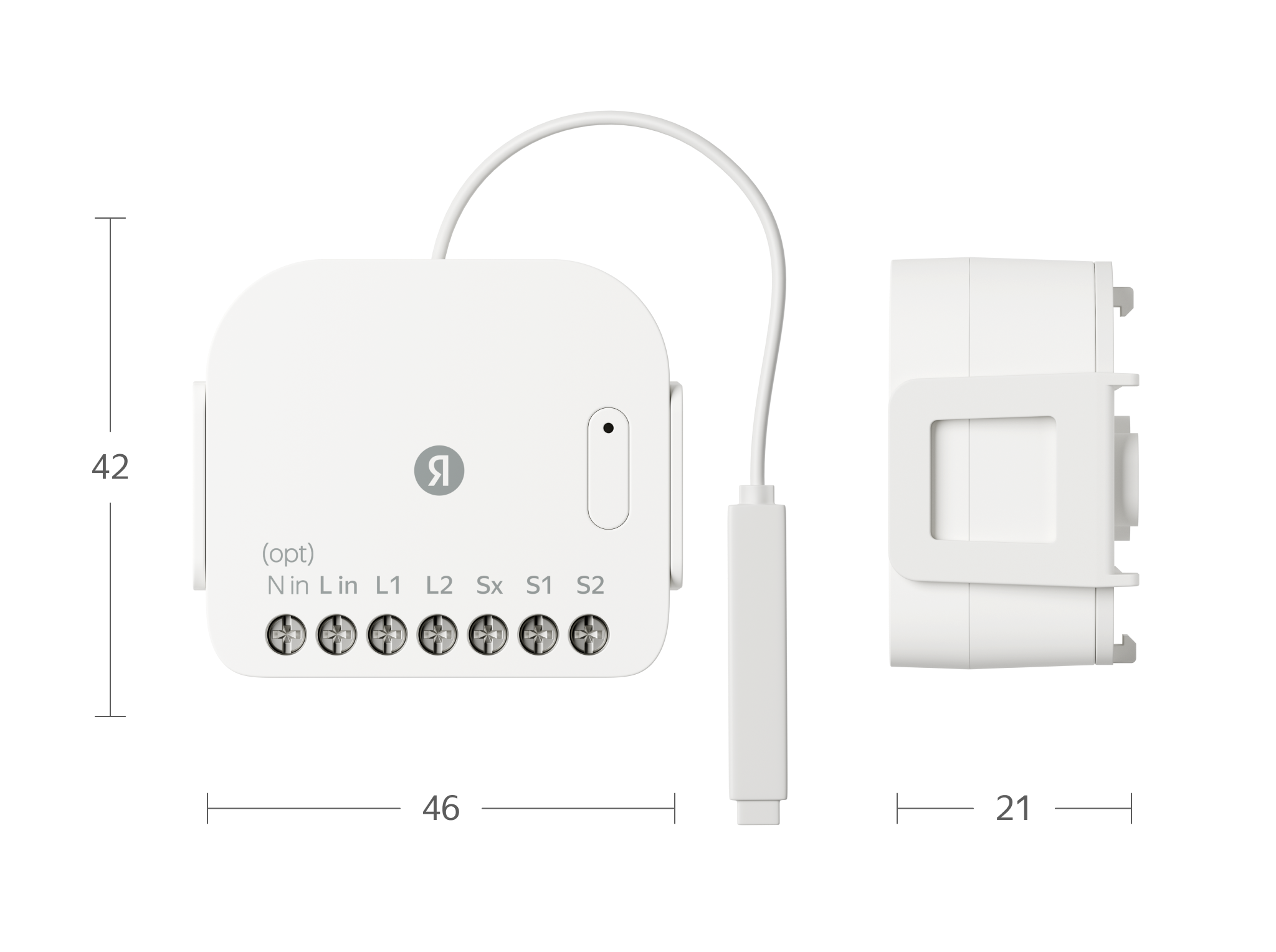

Габариты46 × 42 × 21 мм
Рабочее напряжение220–240 В
Тип подключаемого выключателяС фиксацией/без фиксации
Тип выключателя в интерфейсе Sprut'aС фиксацией/без фиксации/беспроводной с одинарным, двойным и долгим нажатием
Тип связиZigbee
ЭкосистемаЯндекс
Наличие RF связинет
Степень защитыIP20
Артикул устройстваYNDX-00538
Каталог sprutsprut
Шаблон для sprutЕсть
Интеграция со SprutZigbee
Где купитьyndxstore
Стоимость$20
Номер на складеDVLK0524
Номер коробки24
Режим сопряжения и сбросаНажмите и удерживайте кнопку на реле 5 секунд, пока индикатор не замигает.
или
переключите клавишу выключателя 7 раз, если он подключен
или
переключите клавишу выключателя 7 раз, если он подключен
БиндингЕсть
Роль в Zigbee сетиКонечное устройство
Информация об устройстве (SprutHub)
Оригинальная документация из комплекта устройства
Документация
[[:Файл:Relay-yndx-00538_UM-tech.pdf|]]Скачать
Дополнительные фото устройства

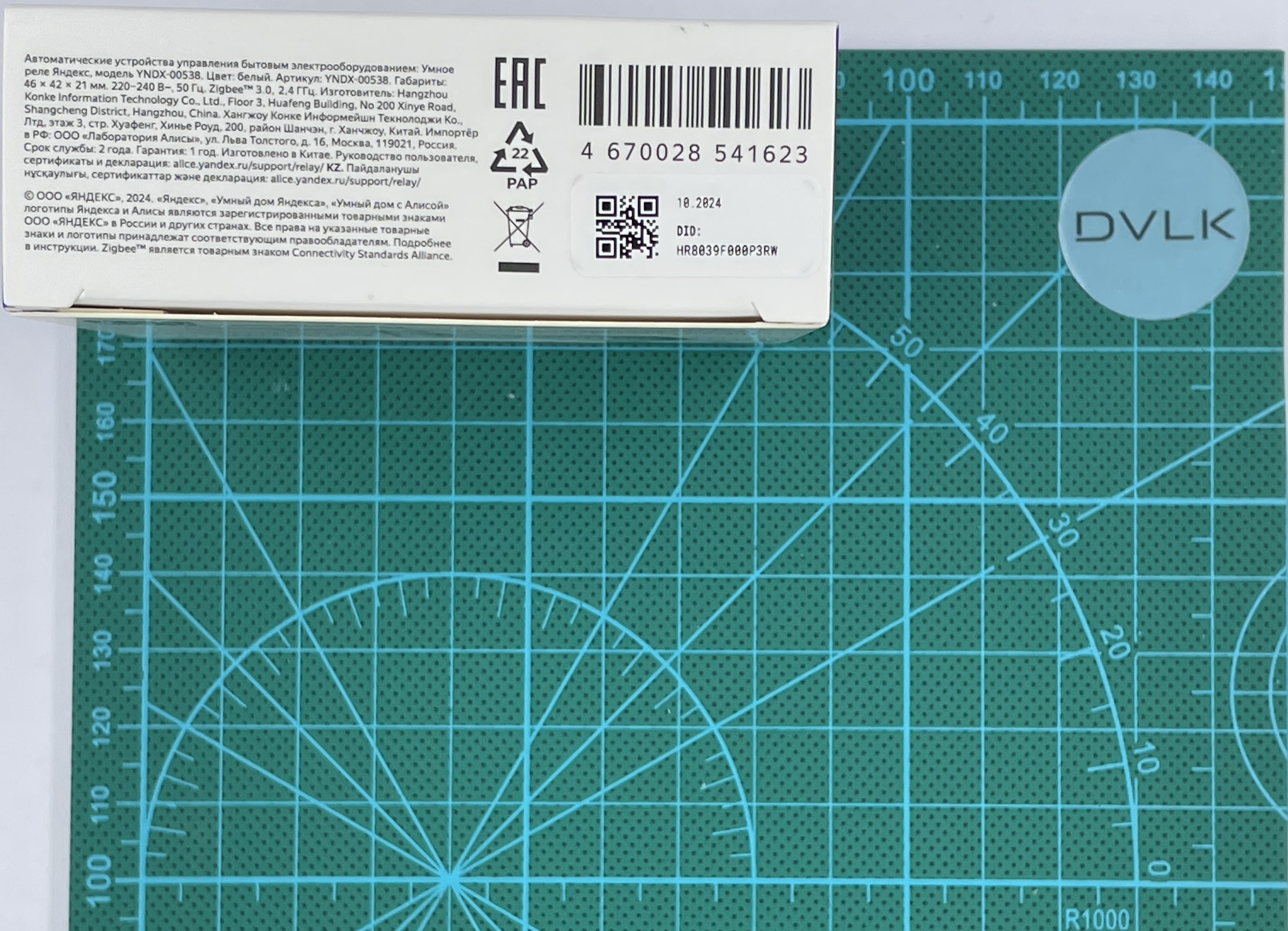

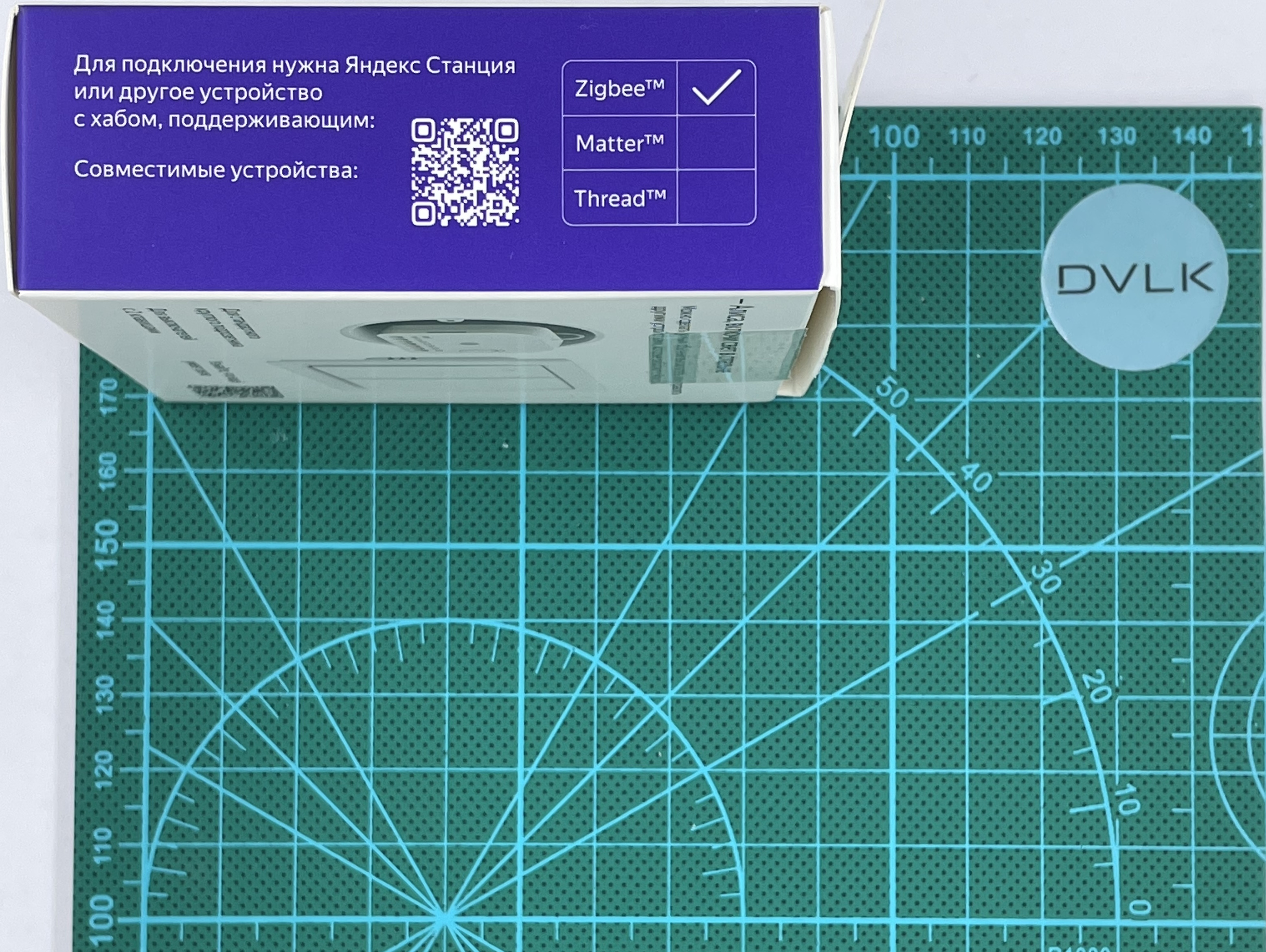

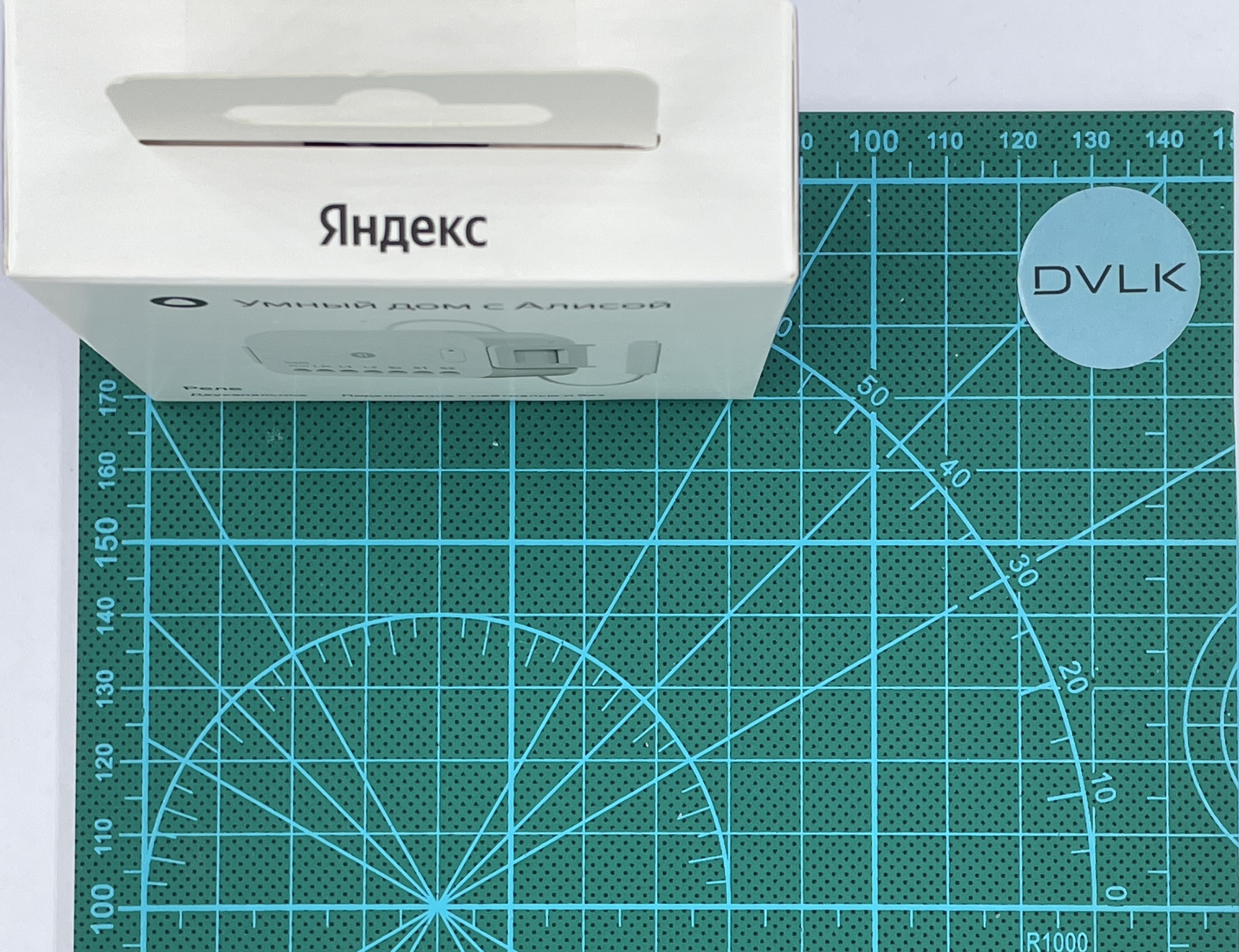

Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства

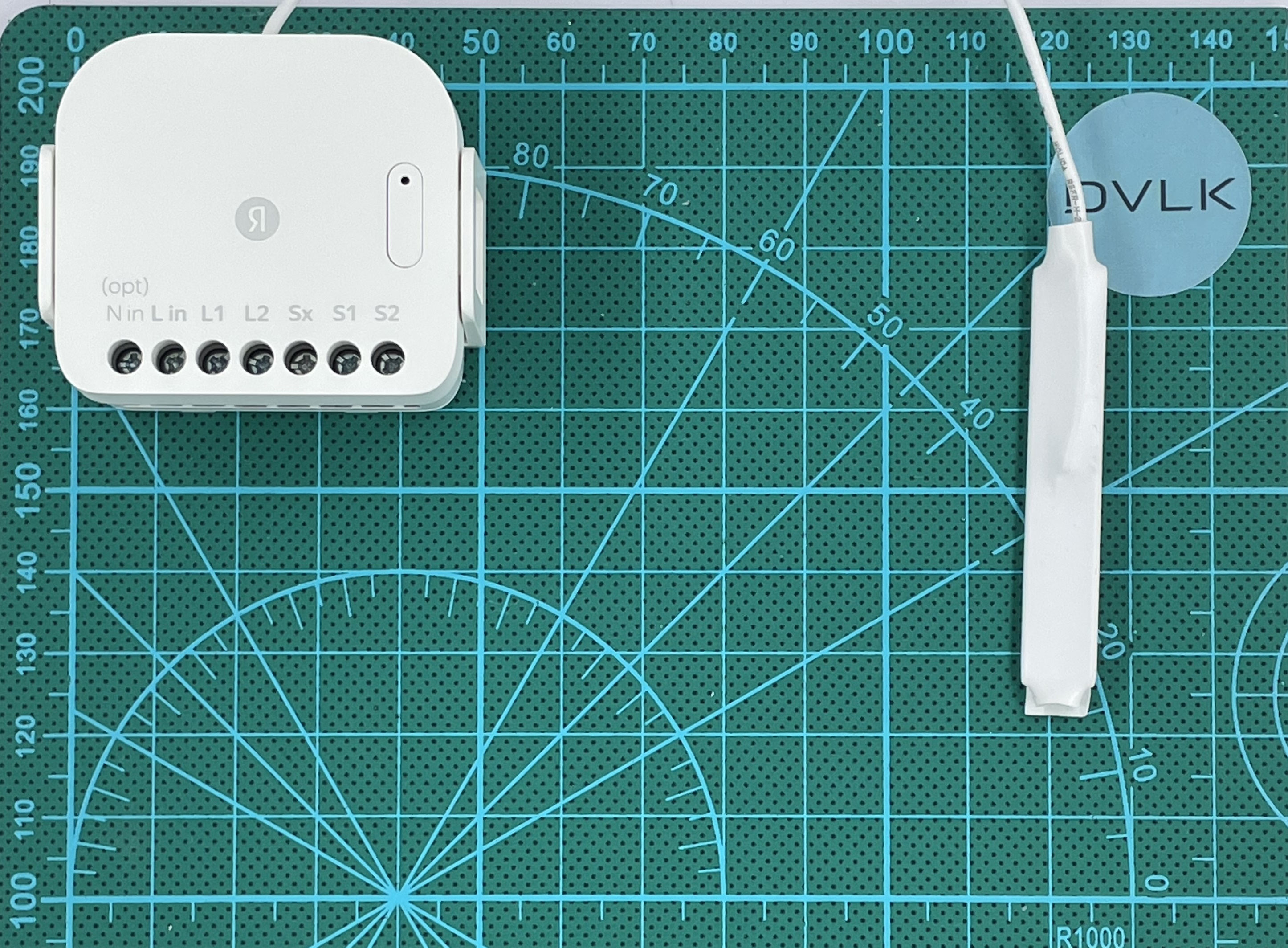

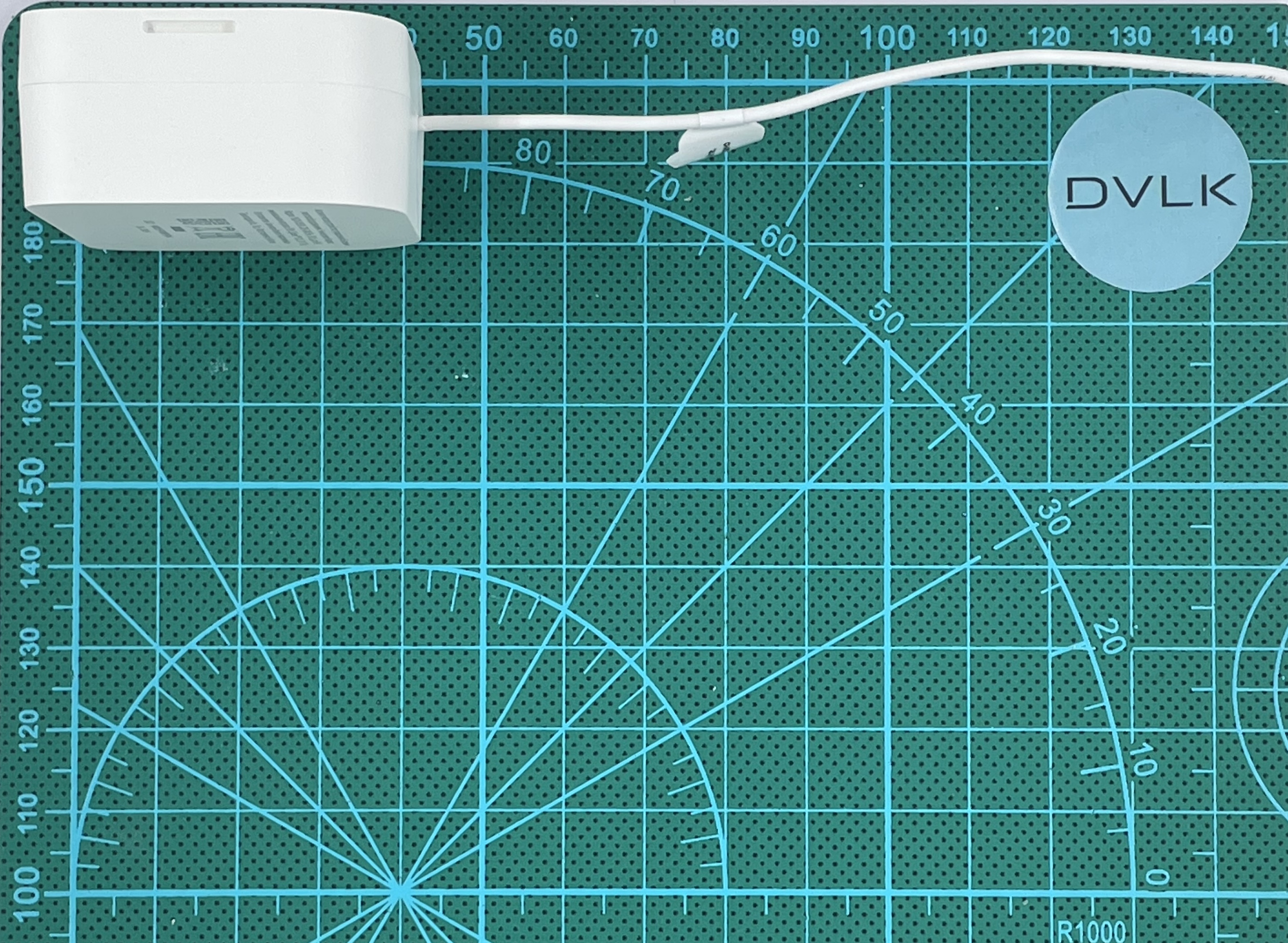

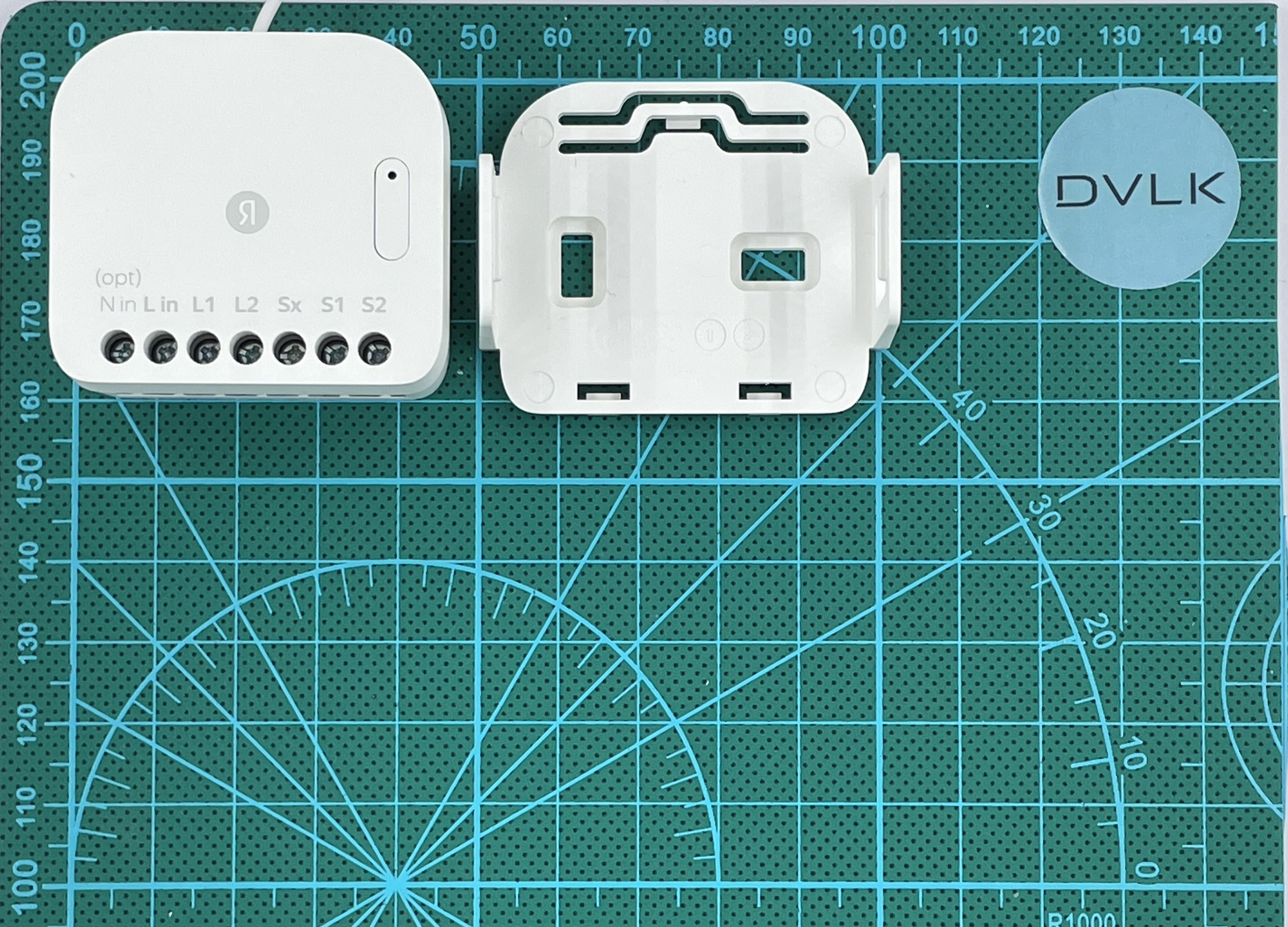

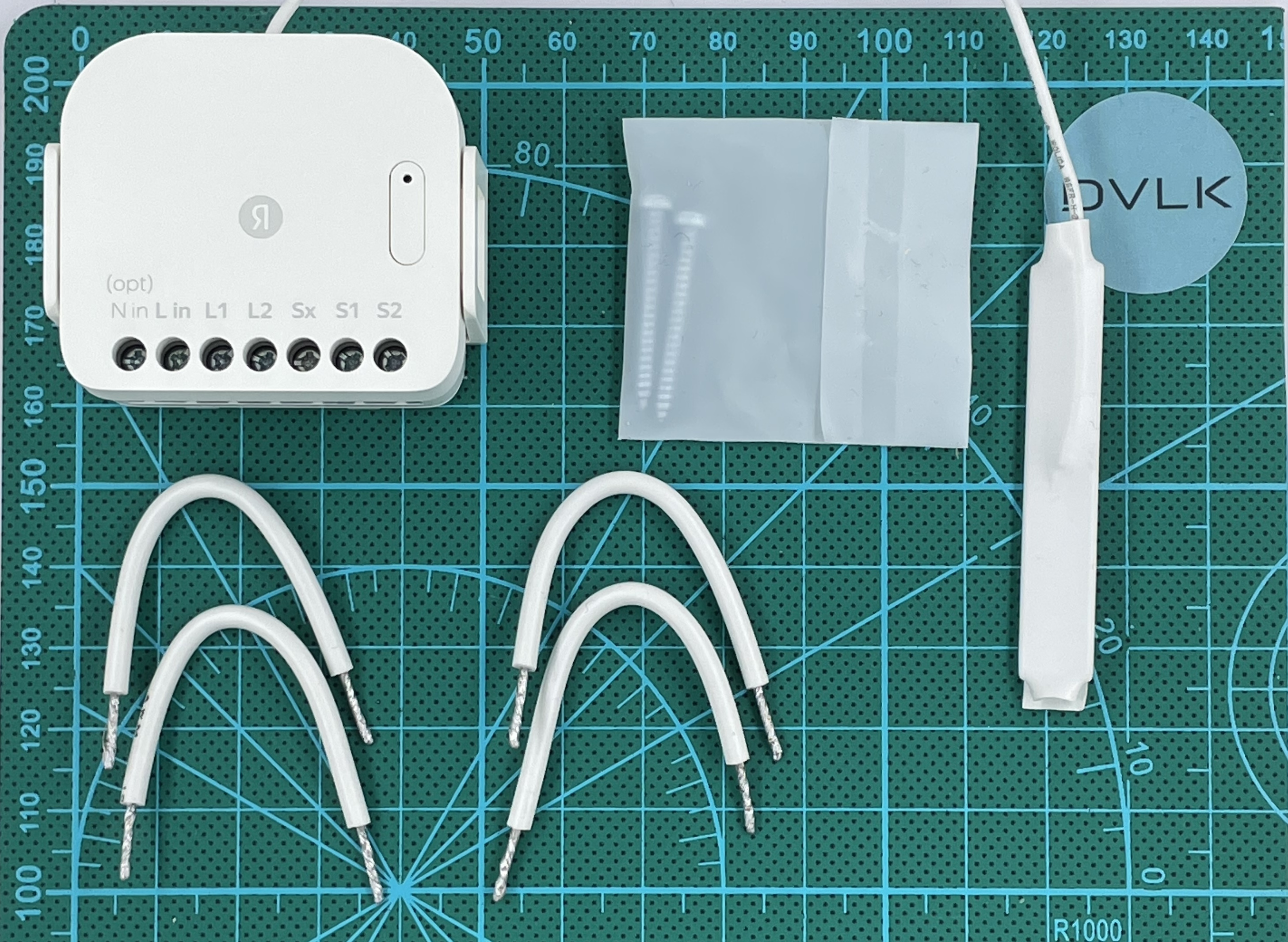

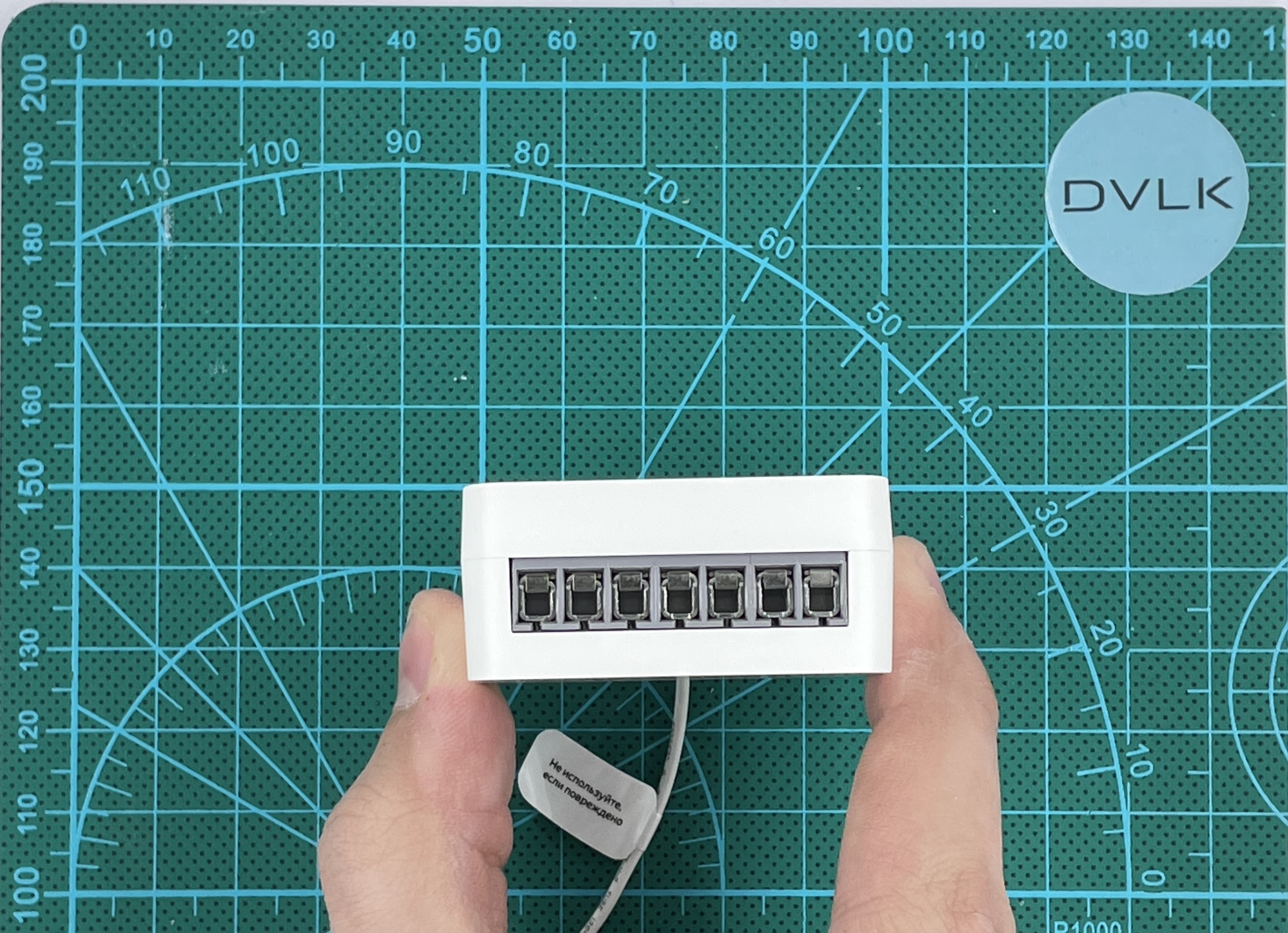

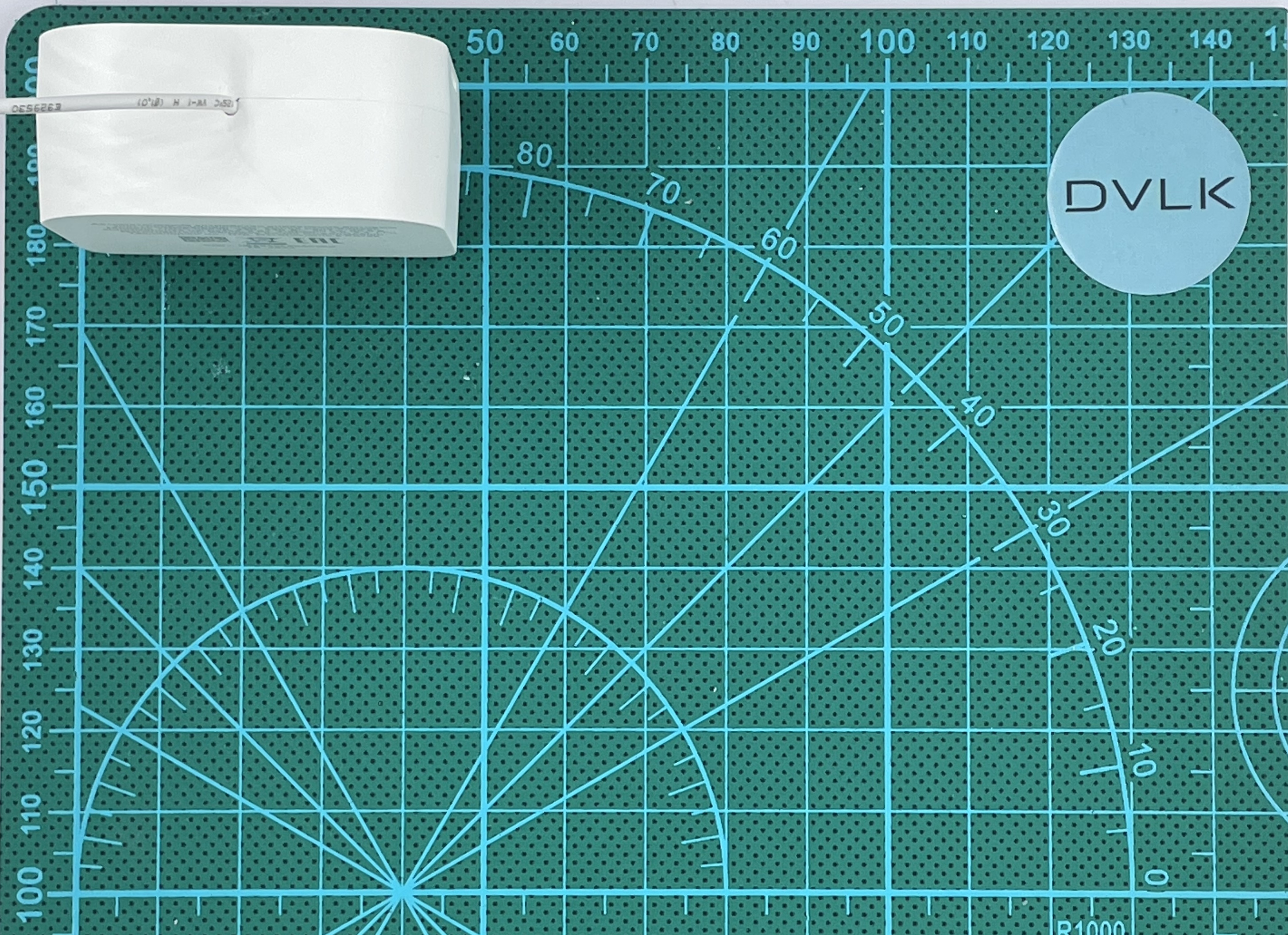

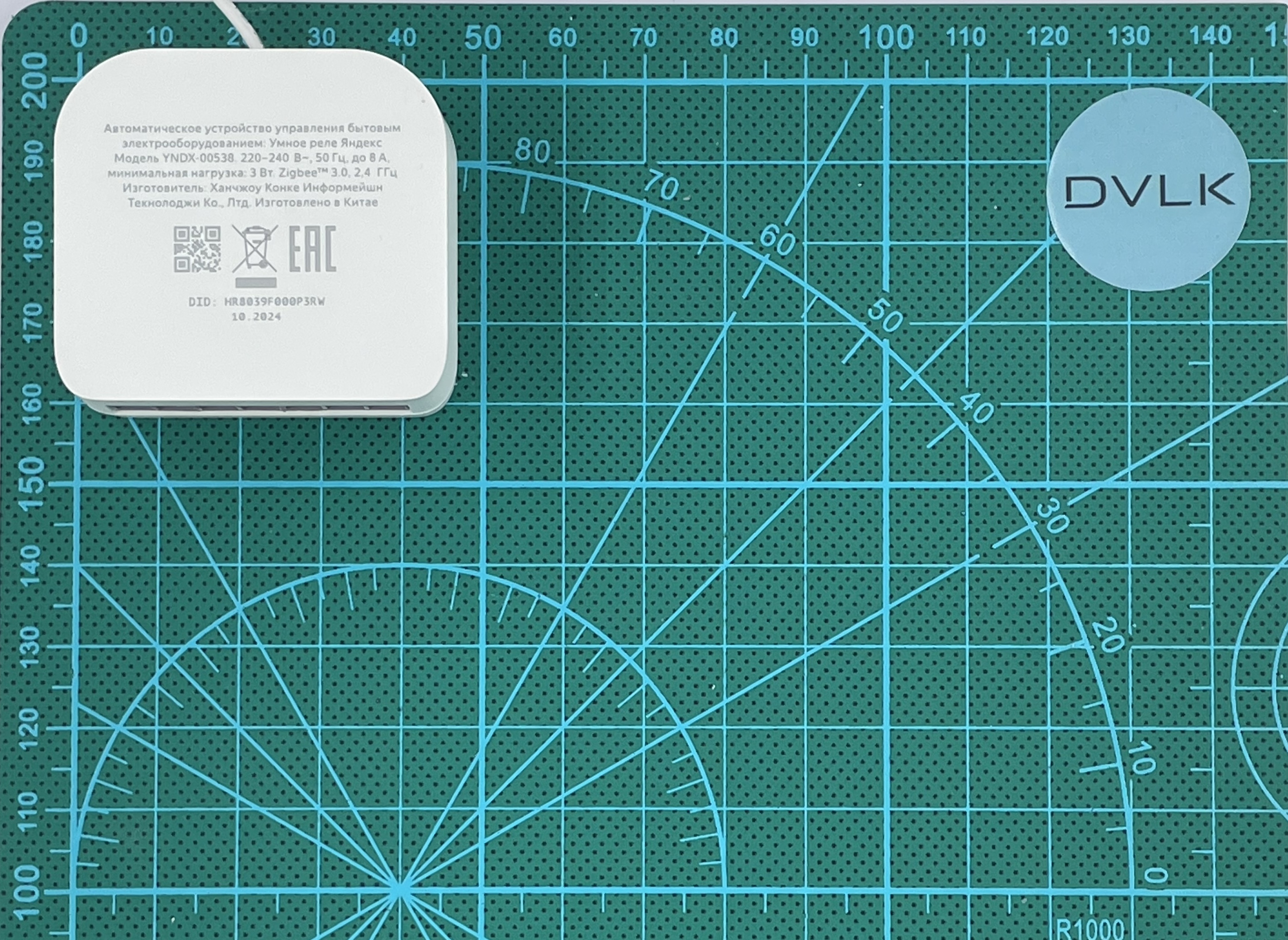

Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства

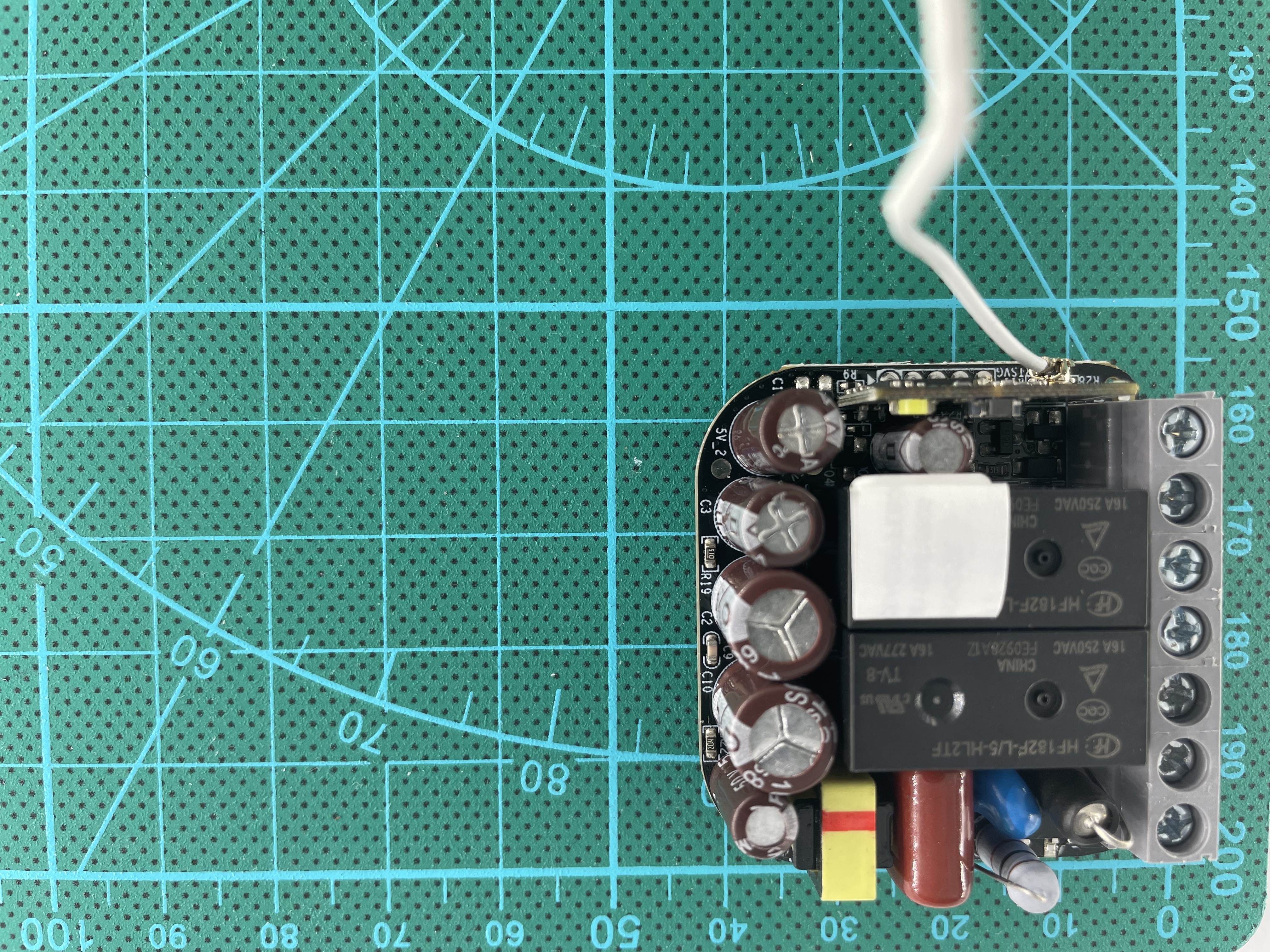

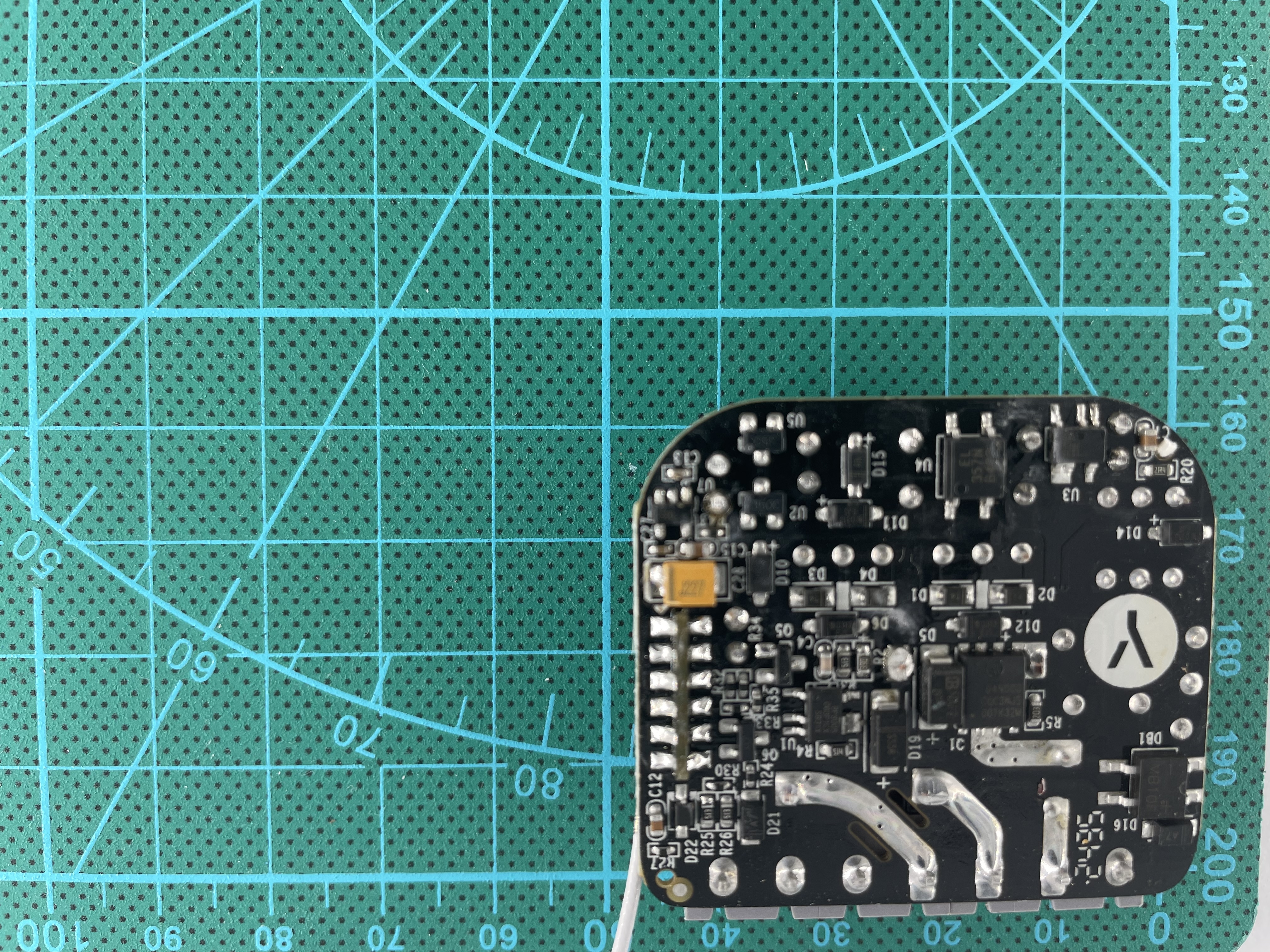

Внутренности устройства
Дополнительные фото устройства
Внутренности устройства
Дополнительные фото устройства

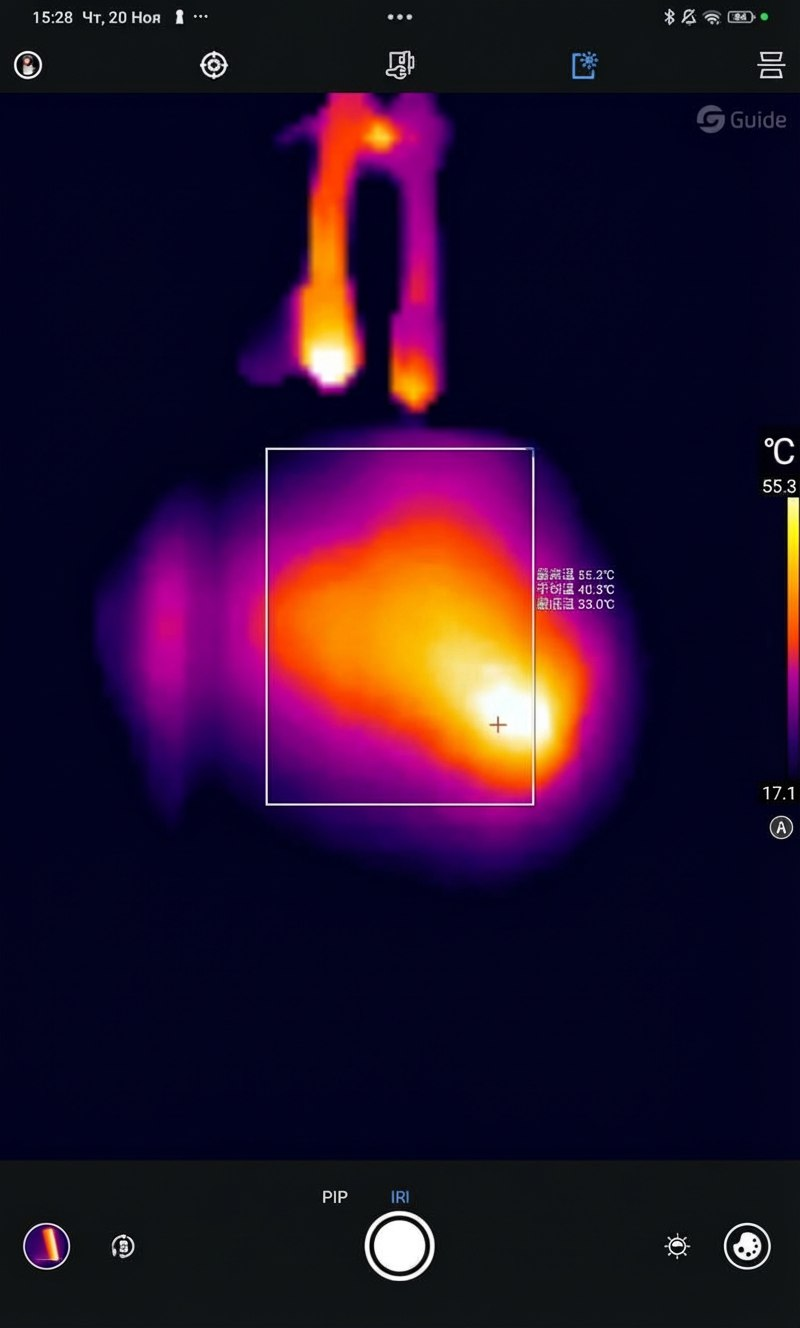

Тепловизор
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 9.5 | По паспорту: 46 × 42 × 21 мм По факту: 46,6 × 42,11 × 20,86 мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 10 | |
| 7. | Качество изготовления и монтажа электронных компонентов | 9 | Местами не отмыт флюс |
| 8. | Шум при работе | 9 | Щелчок реле достаточно громкий |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | |||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | 10 | |||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | 7 | 140мс WEB 410мс LAN | ||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | 10 | 60мс Выключатель | ||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | 9 | Нет варианта питания «Проводное подключение» и нет варианта «чередование» в настройке после восстановления питания | ||||||||||||||||||||||||
| 11. | Удобство и функциональность стороннего ПО контроллеров | 10 | |||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | <1 секунды | ||||||||||||||||||||||||
| 13. | Тип подключаемого выключателя | 10 | С фиксацией/без фиксации/беспроводной с одинарным, двойным и долгим нажатием | ||||||||||||||||||||||||
Время реагирования на команды
|
6 | 140мс WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) 410мс LAN (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) 60мс Выключатель (время от нажатия кнопки до появления изменения напряжения на щупе осциллографа) *Отклик крайне нестабильный. Может варьироваться примерно от 100-150мс до 1-1.5 секунд. |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной резистивной нагрузки | 10 | |
| 2. | Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой | 10 | |
| 3. | Стабильность работы устройства в условиях загруженной сети | 10 | |
| 4. | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд. Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом «догоняет» или пропускает? |
7 | Устройство пропускает команды, если не успевает их выполнить или если попасть в неудачный тайминг (ка) |
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой — 100 раз | 7 | 6.7А на водонагревателе (были единичные пропуски команд) |
| 6. | Стресс-тест (период 2) с почти номинальной нагрузкой — 100 раз | 7 | 6.7А на водонагревателе + 3 лампочки 95Вт (≈1.2А-1.3А) (были единичные пропуски команд) |
| 7. | Стресс-тест (период 2) с нагрузкой выше номинальной — 100 раз | 7 | 9А на водонагревателе (были единичные пропуски команд) |
| 8. | Стресс-тест (период 2с) с нагрузкой 75% от номинальной LED — 100 раз | 7 | 4 лампочки feron lb-65 120Вт (были единичные пропуски команд) |
| 9. | Стресс-тест (период 2) с номинальной LED нагрузкой — 100 раз | 7 | 4 лампочка feron lb-65 120Вт и 4 лампочки feron lb-130 30Вт (были единичные пропуски команд) |
| 10. | Стресс-тест (период 2с) с LED нагрузкой выше номинальной на 15% — 100 раз | 7 | 4 лампочка feron lb-65 120Вт и 6 лампочек feron lb-130 30Вт (были единичные пропуски команд) |
| 11. | Стресс-тест с долгосрочною работой (1 час) | 10 | 9А на водонагревателе |
| 12. | Тест на выносливость (период 1 с) — 10 00 раз | 5 | Пропускает команды |
| 13. | Температура устройства после часа при максимальной резистивной паспортной нагрузке | 8 | 55 градусов |
Заключение
Рейтинг — 6. Реле держит заявленную нагрузку, не перегревается, обладает крайне нестабильным откликом (может варьироваться вплоть до 1.5с), поддерживает различные виды выключателей, может работать как с нейтралью, так и без. Если подавать команды достаточно быстро или в определенный тайминг — может их пропускать (между нажатиями нужно выдерживать интервал порядка 1.5-2 секунд. Иначе команда либо будет выполнена с существенно большей задержкой, либо пропущена). Помимо этого в стресс-тестах просто периодически пропускает команды (несмотря на то, что внутри реле такие же как в выключателях Яндекс, у которых такой проблемы замечено не было).
