Яндекс Zigbee Выключатель проводной 1 клавиша с опциональной нулевой линией
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Выключатель, доступ — публичный
Тип устройстваВыключатель
Рейтинг устройства9.5
Производитель устройстваЯндекс
Рабочее напряжение:220–240 В
Ток нагрузки общий:8 А
Ток нагрузки общий LED:- (~2.3А)
Количество клавиш1
Возможность отвязывать клавиши от релеЕсть, причем отдельно отвязывается верхняя и нижняя клавиши
Максимальная нагрузка на канал1800 Вт
Максимальная нагрузка для Led ламп на канал600 Вт
Минимальная нагрузка без нейтрали3 Вт
Наличие нулевой линииЕсть, опционально
Необходимость установки балласта(для устройств без 0)-
Наличие диммированиянет
Размеры80 × 80 × 36 мм
Возможность установки в рамкуДа
Диапазон рабочих температур и влажностиот −10 °C до +40 °C
Допустимая относительная влажность от 20% до 80%
Допустимая относительная влажность от 20% до 80%
Степень защитыIP20
ЭкосистемаЯндекс
Режим сопряжения и сбросаЗажмите нижнюю часть клавиши на 10 секунд
Поведение при обесточиванииПоследнее состояние, всегда вкл, всегда выкл, чередование
Роль в Zigbee сетиКонечное устройство
Серия устройства-
Модель и линейка устройстваYNDX-00531
Артикул устройства и ссылка на сайт производителяYNDX-00531
Ссылка на документациюДокументация
Интеграция со SprutZigbee
Каталог sprutsprut[1]
БиндингДа
Шаблон для sprutЕсть
Где купитьyndxstore
Стоимость$28
Номер на складеDVLK0521
Номер коробки2
Оригинальная документация из комплекта устройства
Документация
[[:Файл:Switch-yndx-00531_UM-tech.pdf|]]Скачать
Дополнительные фото устройства

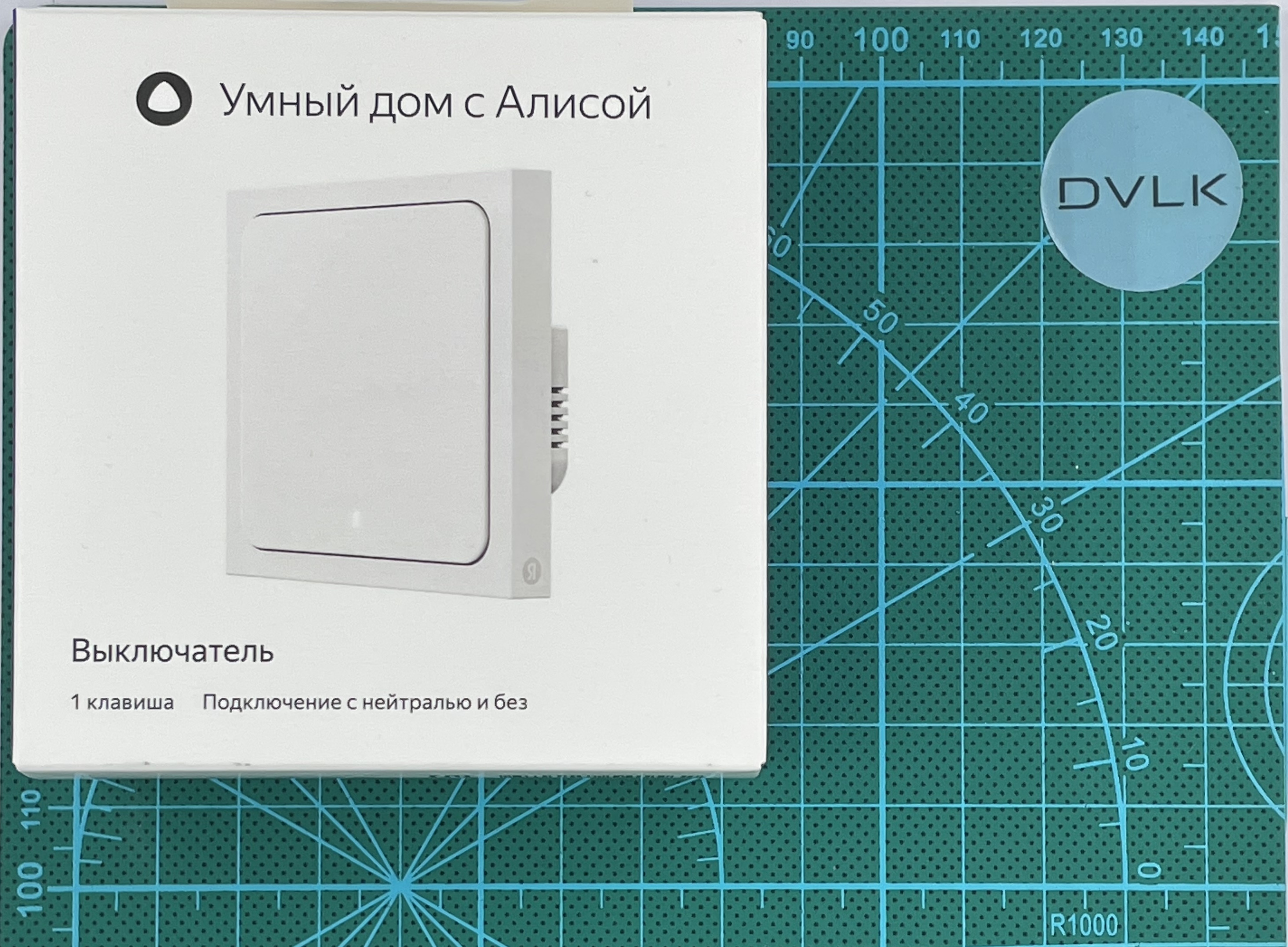

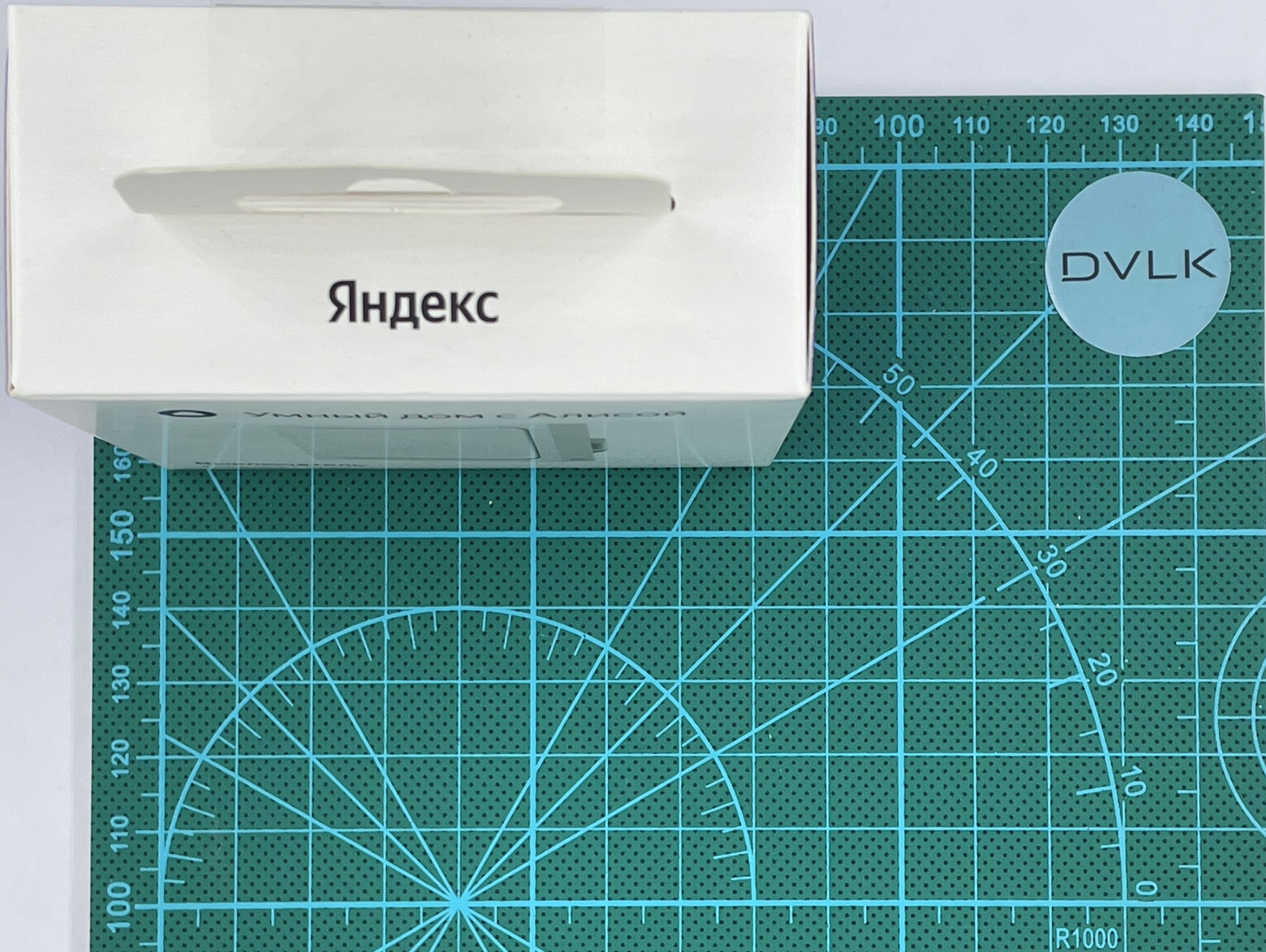

Фото коробки
Дополнительные фото устройства

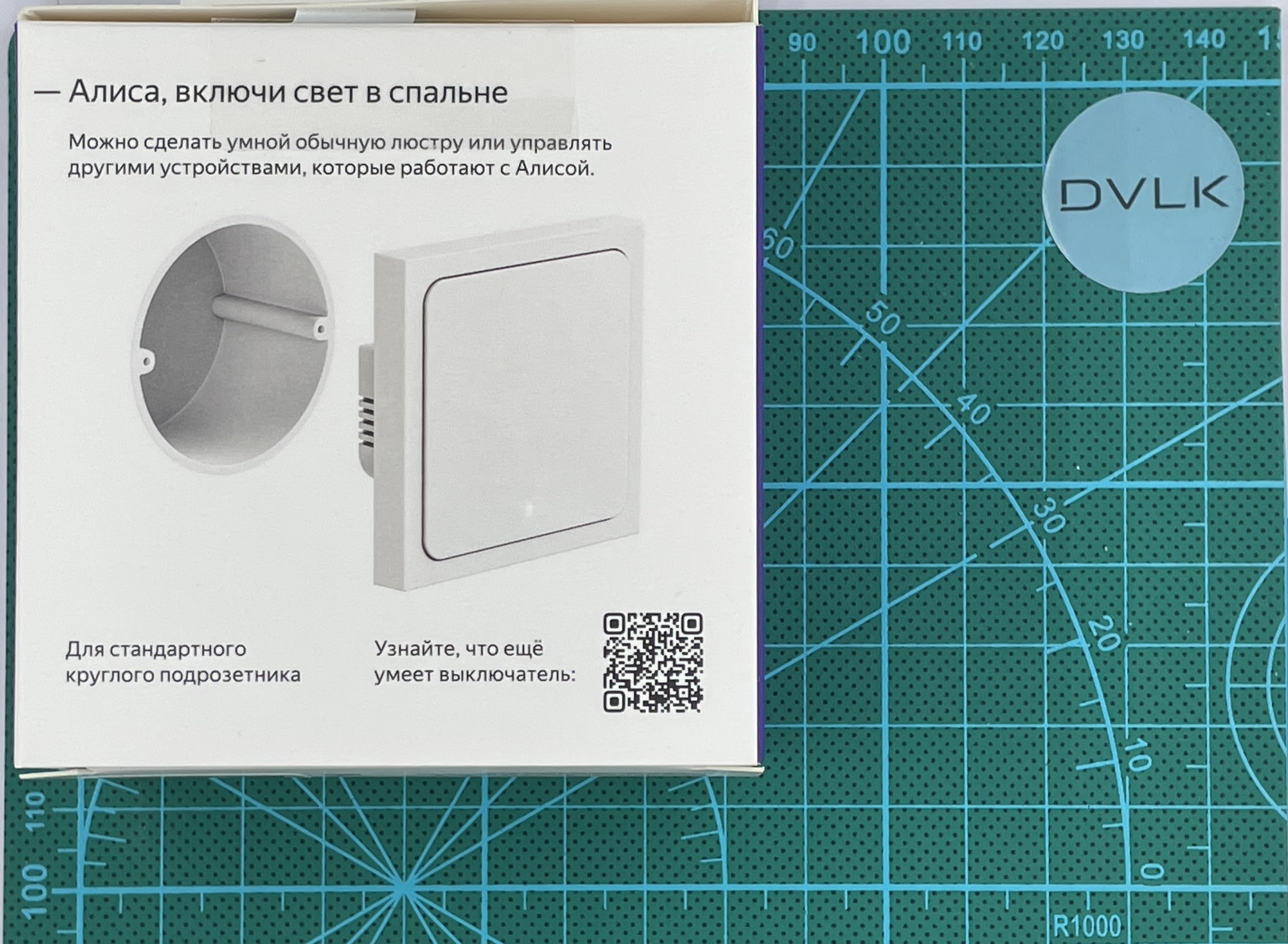

Фото коробки
Дополнительные фото устройства

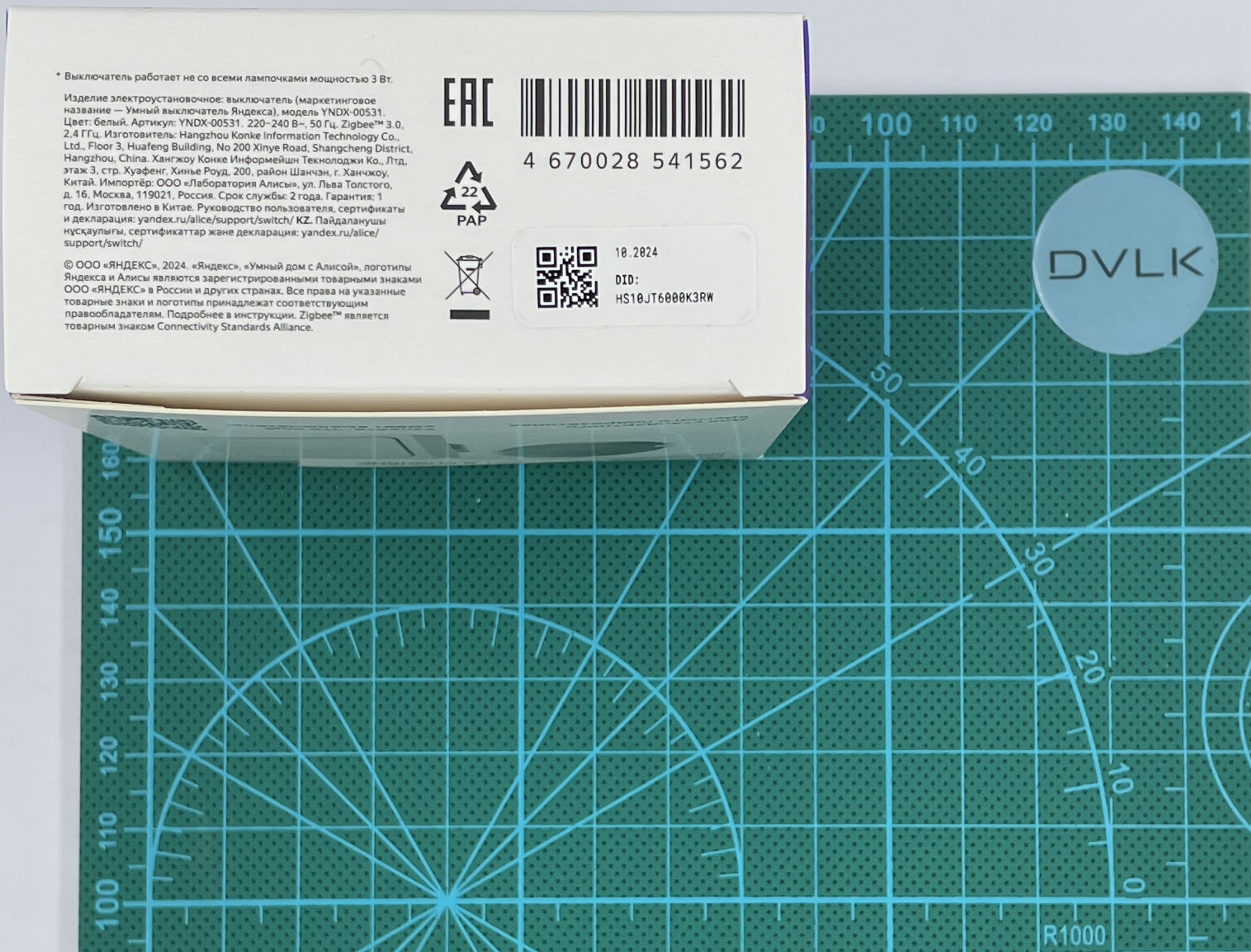

Фото коробки
Дополнительные фото устройства

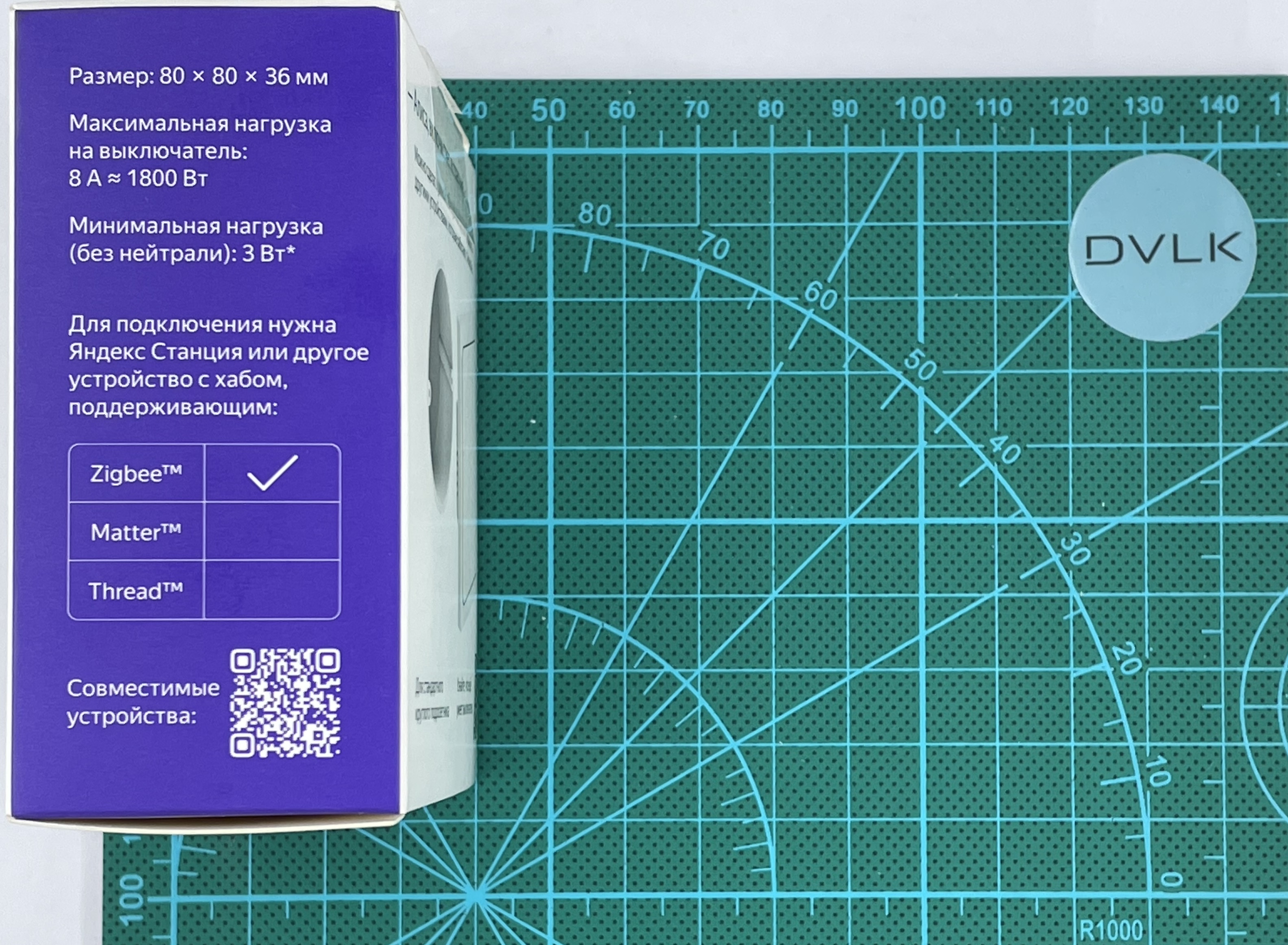

Фото коробки
Дополнительные фото устройства

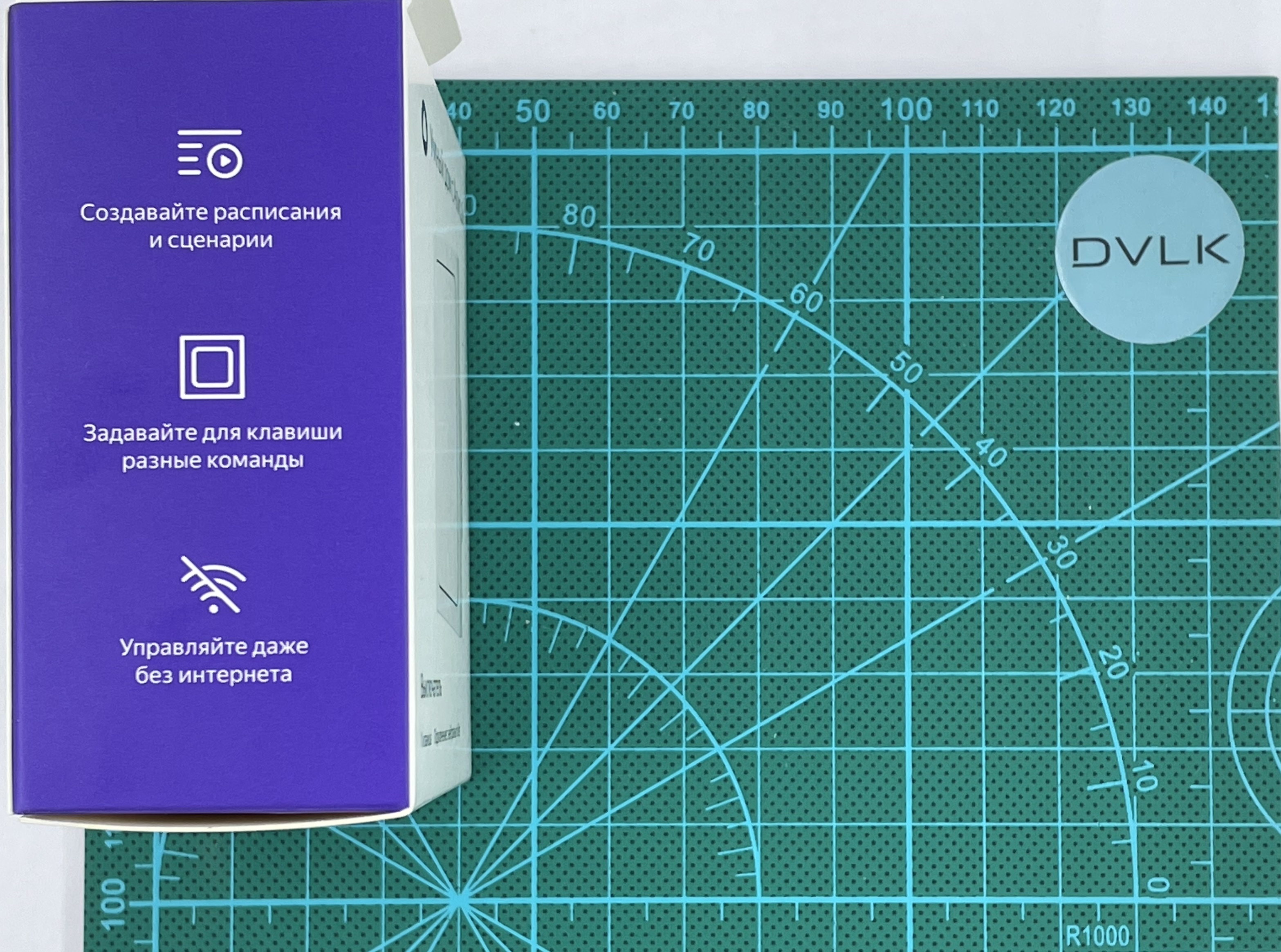

Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства

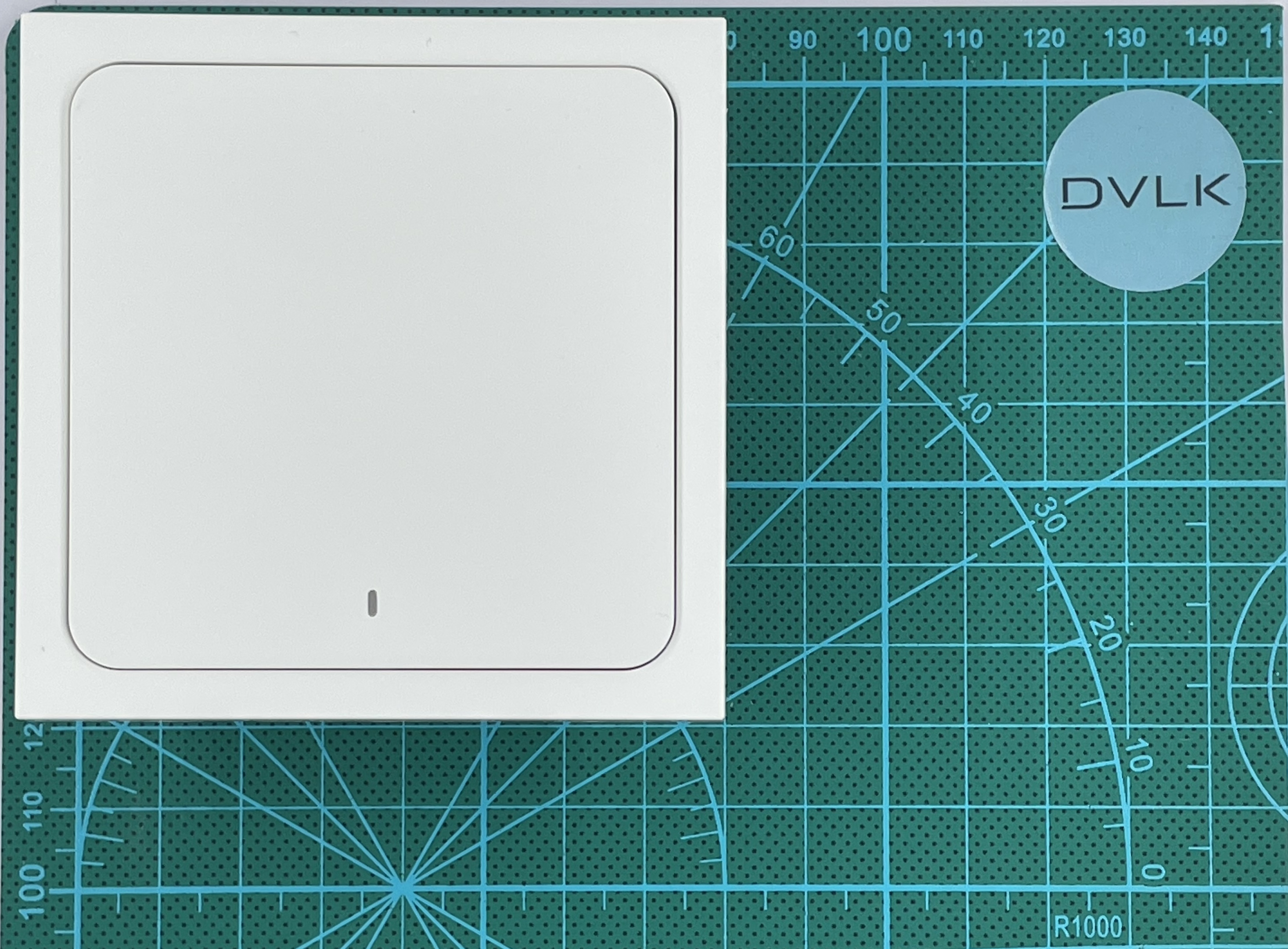

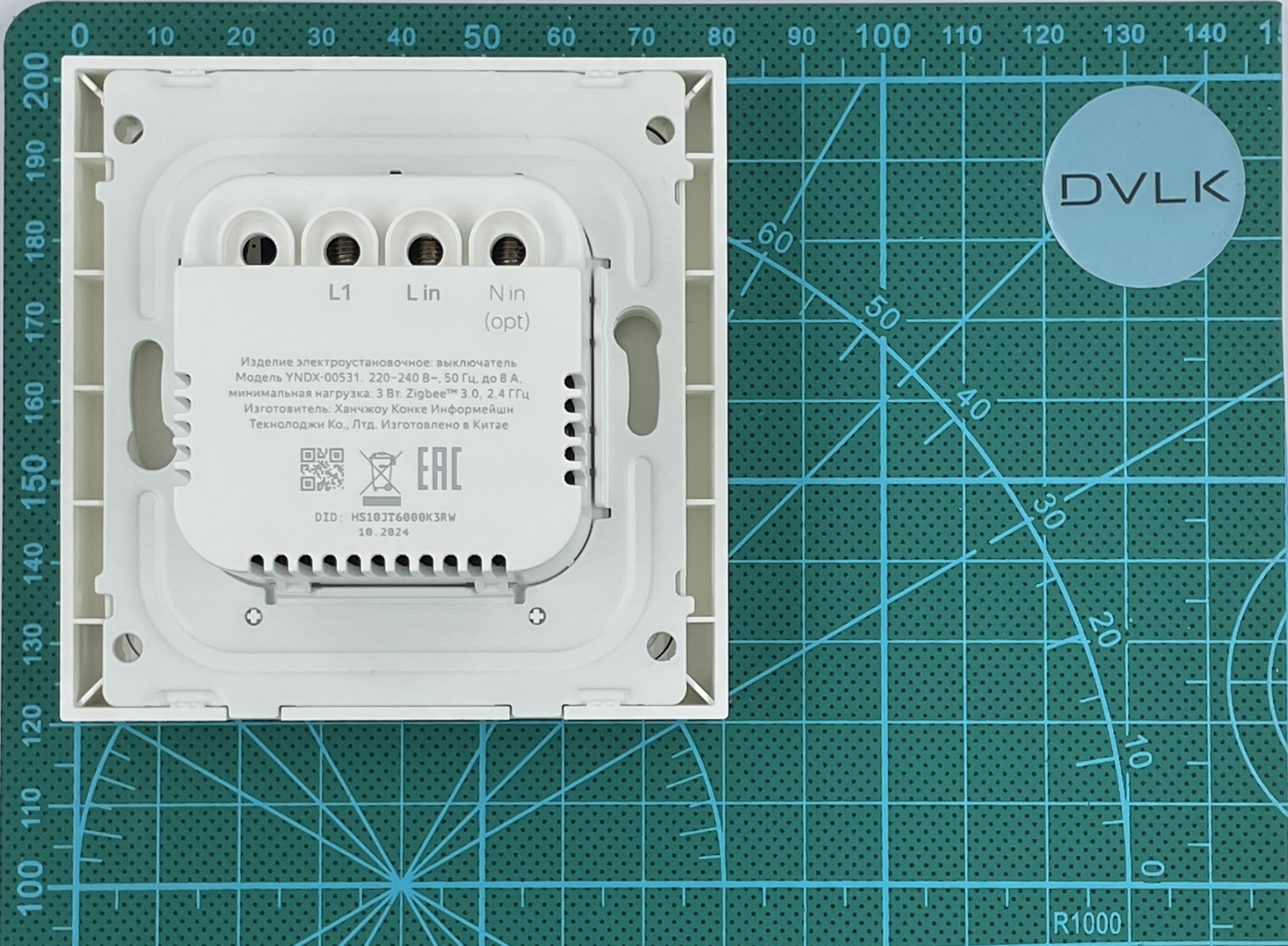

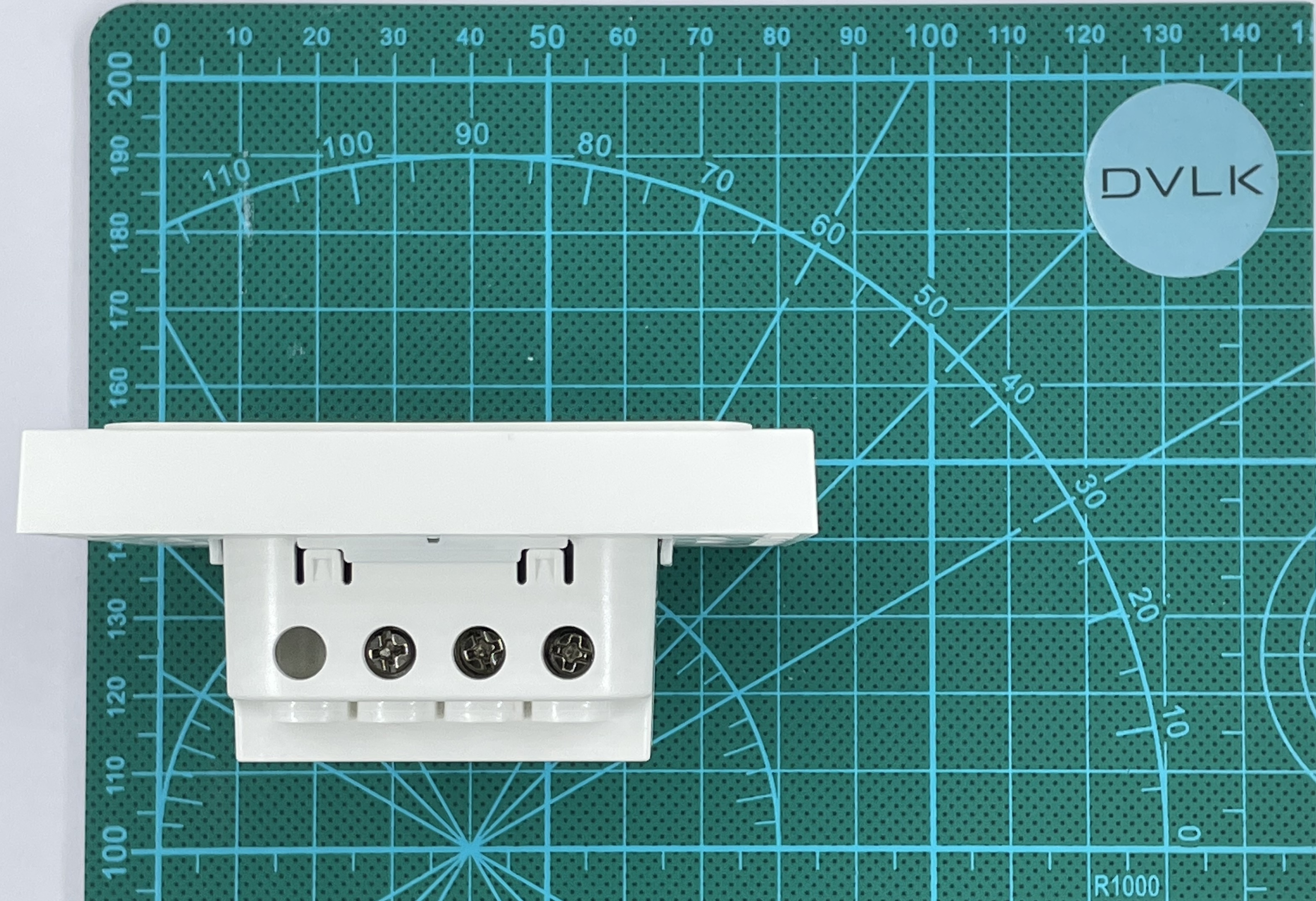

Фото устройства
Дополнительные фото устройства

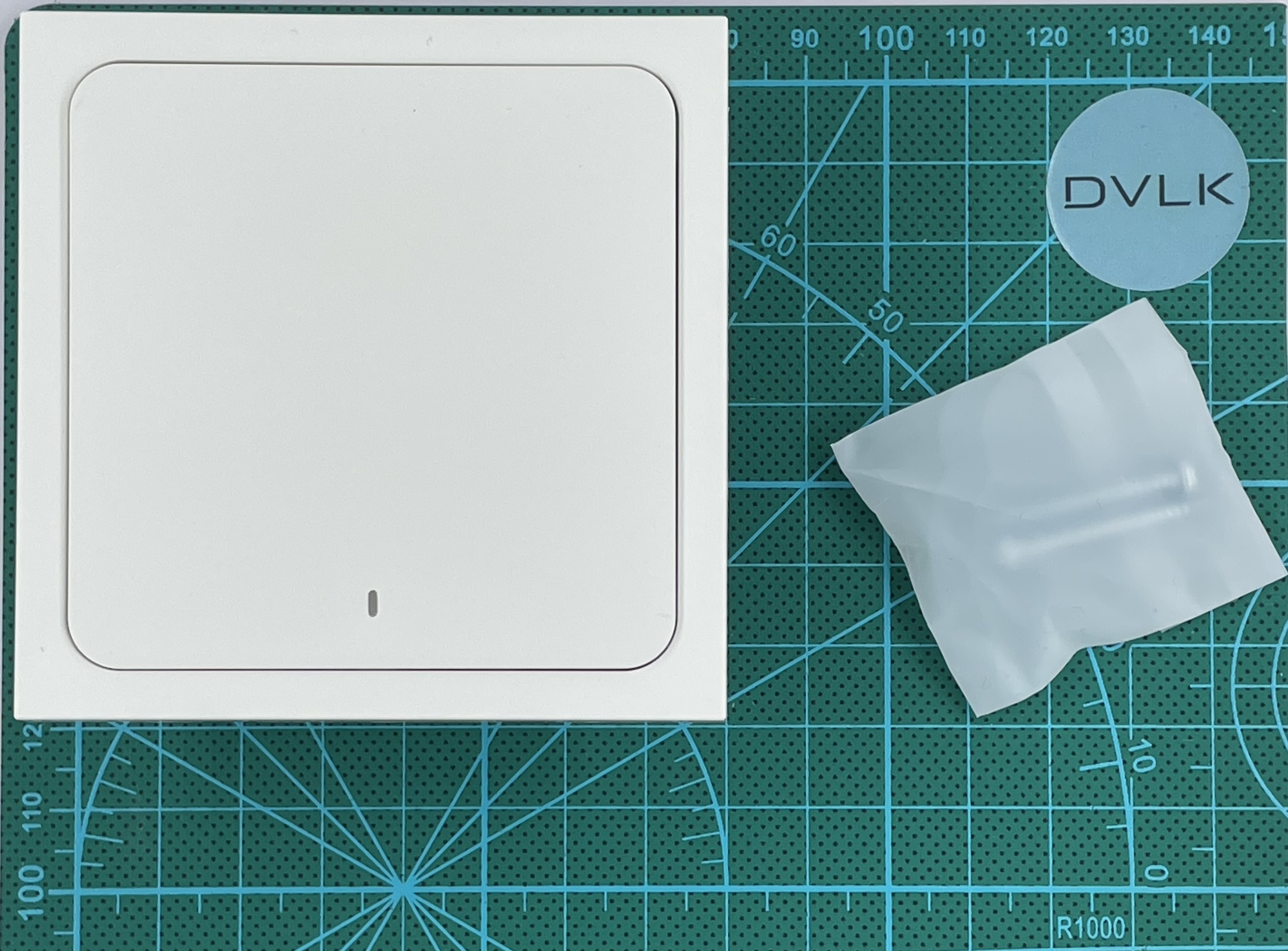

Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Тепловизор
Дополнительные фото устройства
Внутренности устройства
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3 | Соответствие размеров устройства паспортным данным | 10 | По паспорту: 80 × 80 × 36 мм По факту: 79.95 × 79.95 × 36.02 мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5 | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6 | Корректность и качество работы переключающих механизмов | 10 | |
| 7 | Качество изготовления и монтажа электронных компонентов | 9 | Местами не отмыт флюс |
| 8 | Шум при работе | 9 | Заметный, но не слишком громкий щелчок при нажатии. Щелчок реле достаточно громкий |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Простота первоначальной настройки устройства | 10 | |
| 2 | Работа в сценариях через хаб | 10 | |
| 3 | Возможность отвязать реле от клавиши | 10 | Есть, причем отдельно отвязывается верхняя и нижняя клавиши |
| 4 | Влияние на другие устройства в сети | - | |
| 5 | Скорость реакции на команды из мобильного приложения | 10 | 140мс LAN 130мс WEB |
| 6 | Стабильность подключения устройства к сети | 10 | |
| 7 | Корректность работы световой индикации | 10 | |
| 8 | Удобство и функциональность базового ПО контроллеров | 10 | |
| 9 | Удобство и функциональность стороннего ПО контроллеров | 10 | |
| 10 | Время восстановления работоспособности после восстановления питания | 8 | Освещение, управляемое этим выключателем принимает нужное состояние сразу, но реагировать на команды выключатель начинает спустя 5-6 секунд |
| 11 | Стабильность работы при минимальном заявленном напряжении | 10 | Минимальное заявленное напряжение 220, но выключатель работает уже с 60В |
| 12 | Стабильность работы при максимальном заявленном напряжении | 10 | |
| 13 | Время реагирования на команды (с использованием осциллографа) | 10 | 130мс WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) 140мс LAN (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа)
|
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой | 10 | |
| 2 | Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой | 10 | |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд. Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом "догоняет" или пропускает? |
8.5 | Устройство пропускает команды, если не успевает их отработать. Однако для этого надо подавать команды либо слишком быстро, либо попасть в неудачный тайминг. |
| 4 | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз | 10 | 6.7А на водонагревателе |
| 5 | Стресс-тест (период 2 с) с номинальной резистивной нагрузкой - 100 раз | 10 | 6.7А на водонагревателе + 3 лампочки 95Вт (~1.2А-1.3А) |
| 6 | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз | 10 | 9А на водонагревателе |
| 7 | Стресс-тест (период 2с) с нагрузкой 75% от номинальной LED - 100 раз | 10 | 4 лампочки feron lb-65 120Вт |
| 8 | Стресс-тест (период 2) с номинальной LED нагрузкой - 100 раз | 10 | 4 лампочка feron lb-65 120Вт и 4 лампочки feron lb-130 30Вт |
| 9 | Стресс-тест (период 2с) с LED нагрузкой выше номинальной на 15% - 100 раз | 10 | 4 лампочка feron lb-65 120Вт и 4 лампочки feron lb-130 30Вт (Больше LED нагрузки в офисе в момент тестирования не было) |
| 10 | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) | 10 | |
| 11 | Тест на выносливость (период 1 с) - 10 00 раз | 10 | |
| 12 | Температура устройства после часа при максимальной резистивной паспортной нагрузке | 8 | Нагрелся до 57 градусов |
Заключение
Рейтинг - 9.5. Выключатель хорошо держит заявленную нагрузку, не перегревается. Обладает хорошим откликом, не пропускает команды. Обладает достаточно гибкой настройкой световой индикации, есть возможность отвязать клавишу от реле, причем отдельно отвязывается верхняя и нижняя кнопки клавиши. Может работать как с нейтралью, так и без. Если подавать команды достаточно быстро или в определенный тайминг (между нажатиями нужно выдерживать интервал порядка 1.5-2 секунд. Иначе команда либо будет выполнена с существенно большей задержкой, либо пропущена) - может их пропускать. Достаточно долго восстанавливает способность реагировать на команды после обесточивания.
