Сбер AtlasDesign Zigbee Термостат теплого пола настенный 16А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Термостат теплого пола, доступ — публичный
Тип устройстваТермостат теплого пола
Рейтинг устройства9.3
Производитель устройстваСбер
Модель и линейка устройстваSBDV-00205 (ATN000138Z)
AtlasDesign Smart
AtlasDesign Smart
Артикул устройства и ссылка на сайт производителяSBDV-00205
Тип питания100–260(253) В, 50 Гц
Максимальная нагрузка16А 3680 Вт
Диапазон рабочих температур и влажности0-40°C 0-85%
Погрешность измерения температуры-
Диапазон устанавливаемой температуры1-50°C
Возможность подключения и тип внешних датчиковNTC 4,7; 6,8; 10; 12; 15; 33 и 47кОм
Возможность установки в стандартный подрозетникДа
Наличие экранаЕсть
Режим сопряжения и сбросаЗажать все 3 клавиши на 5 секунд, пока не начнет мигать индикатор сети
Поведение при обесточиванииПоследнее состояние
Роль в Zigbee сетиРоутер
ЭкосистемаСбер
Степень защиты IPIP21
Каталог sprutПока что нет в каталоге*
Шаблон для sprutПока что нет*
Интеграция со SprutZigbee
Биндингнет
Где купитьsberdevices
Стоимость$90
Номер на складеDVLK0543
Номер коробки17
Оригинальная документация из комплекта устройства
Документация
[[:Файл:Термостат_ТП_Сбер.pdf|]]Скачать
Дополнительные фото устройства

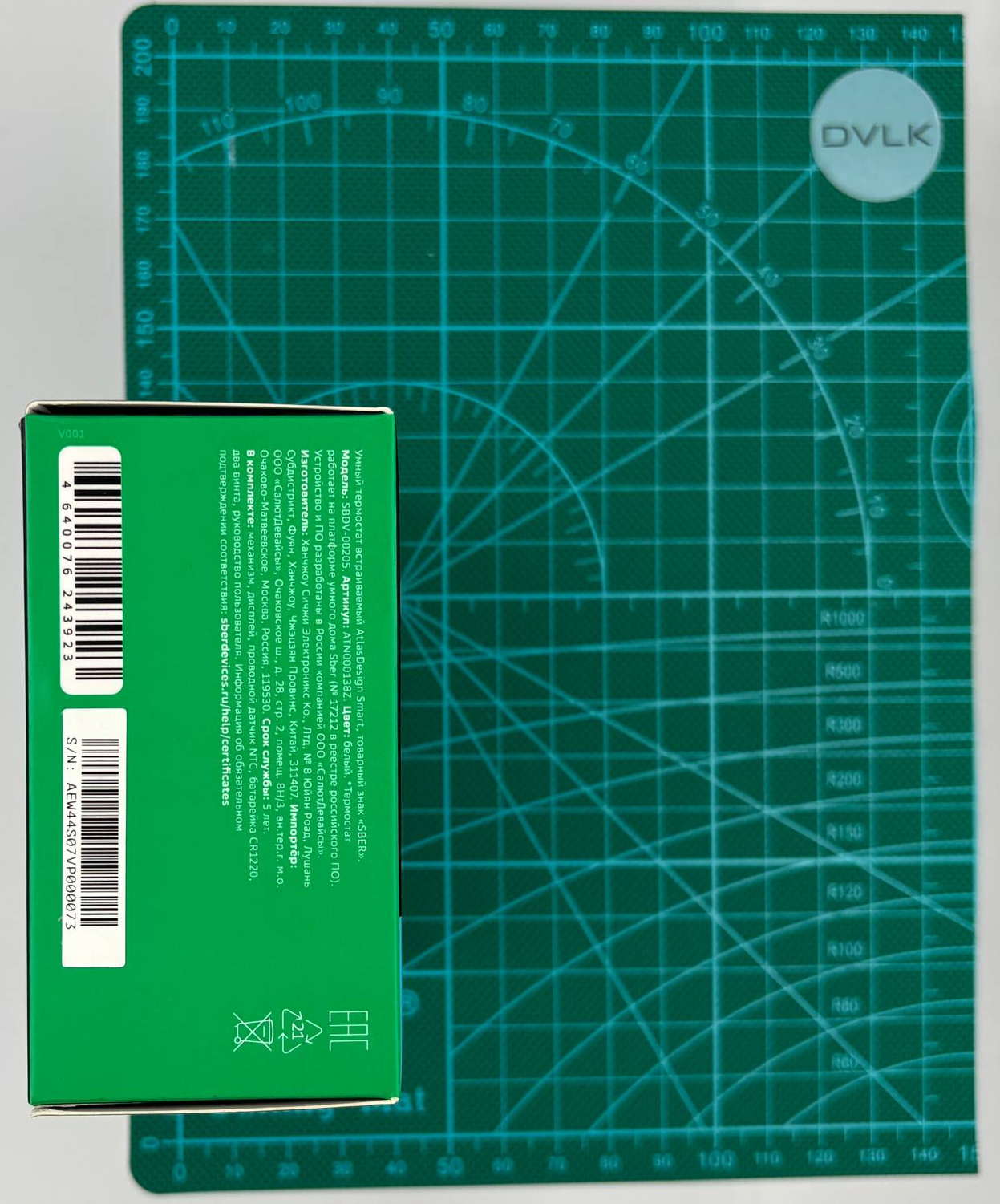

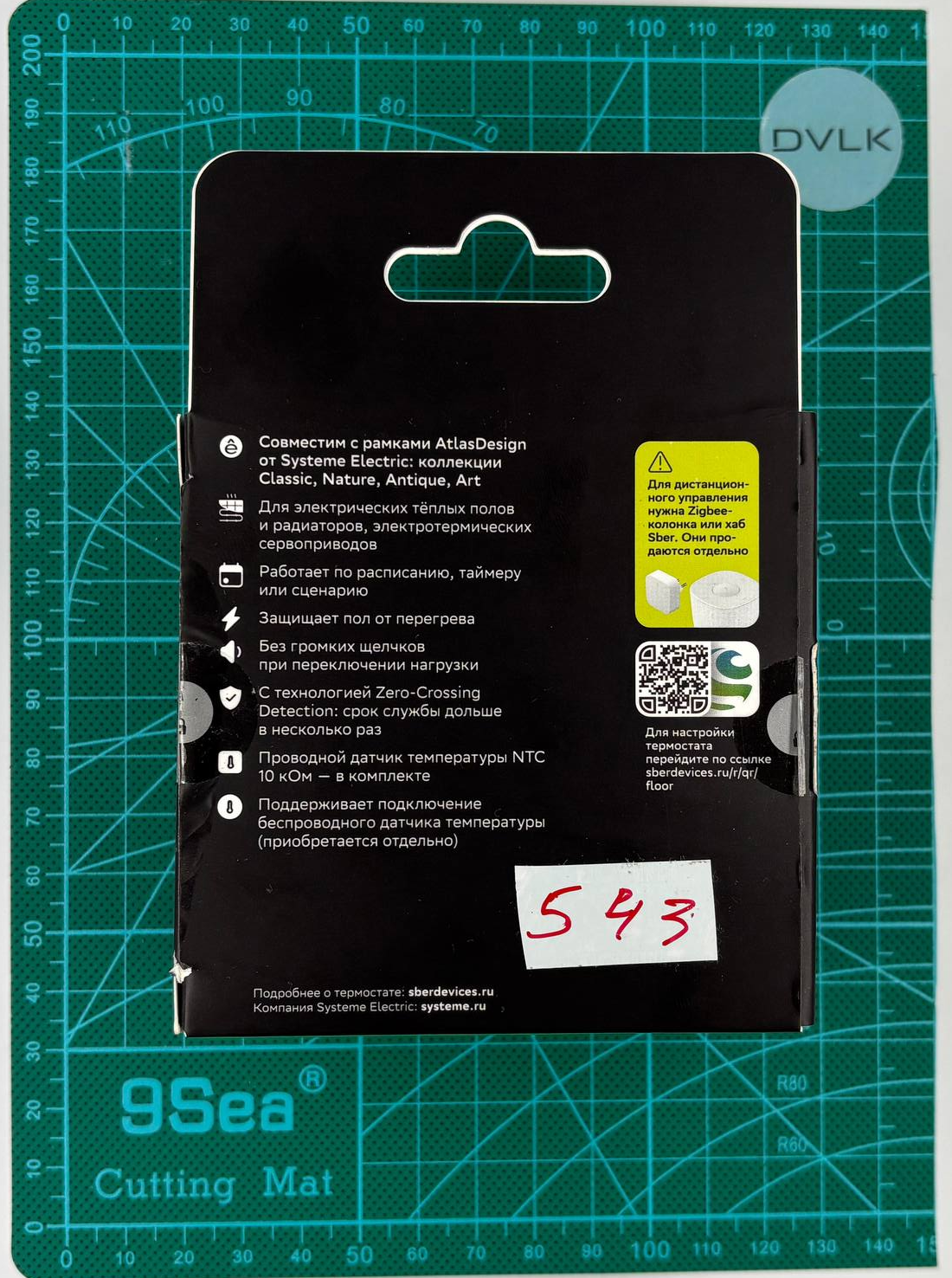

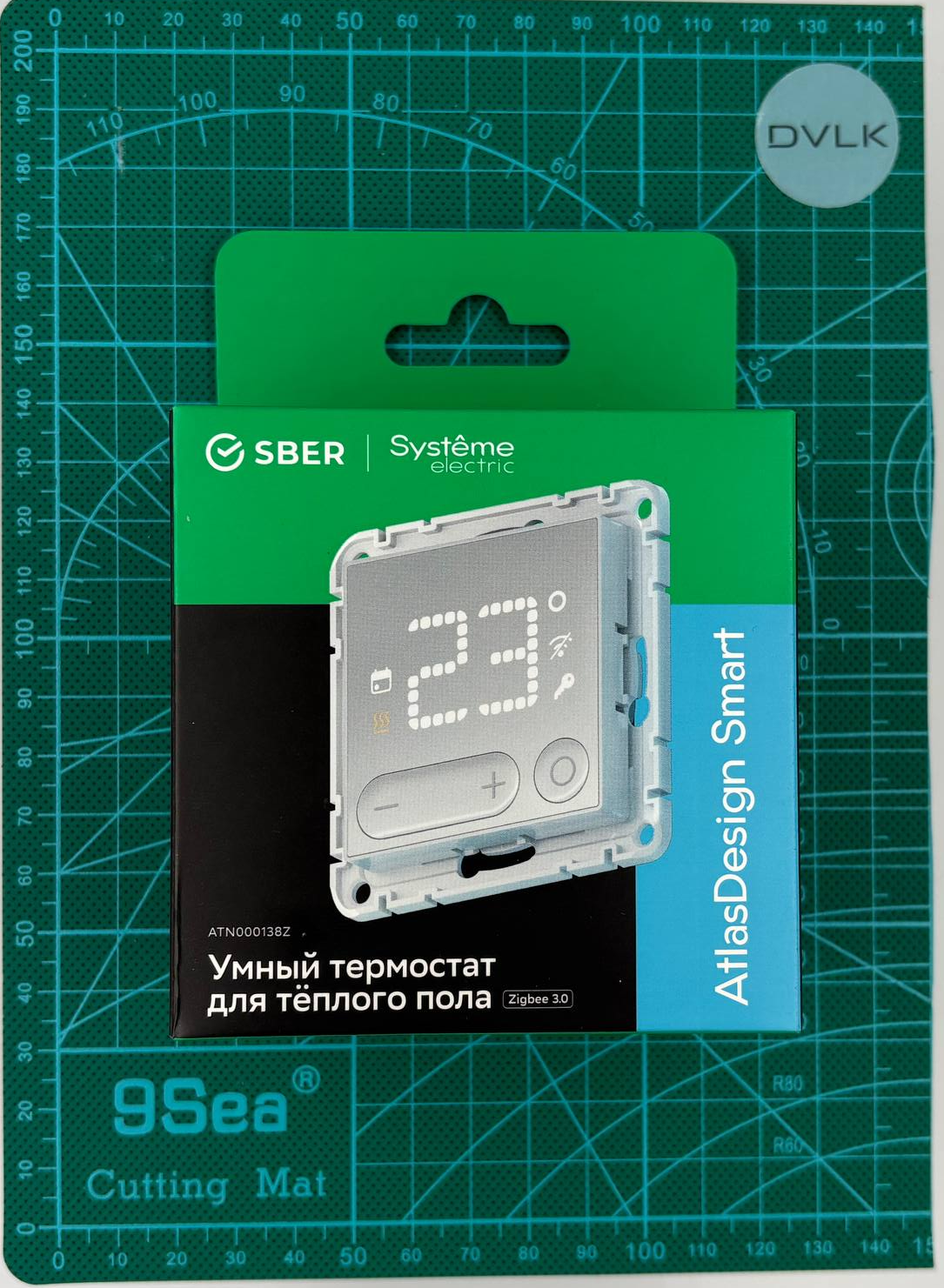

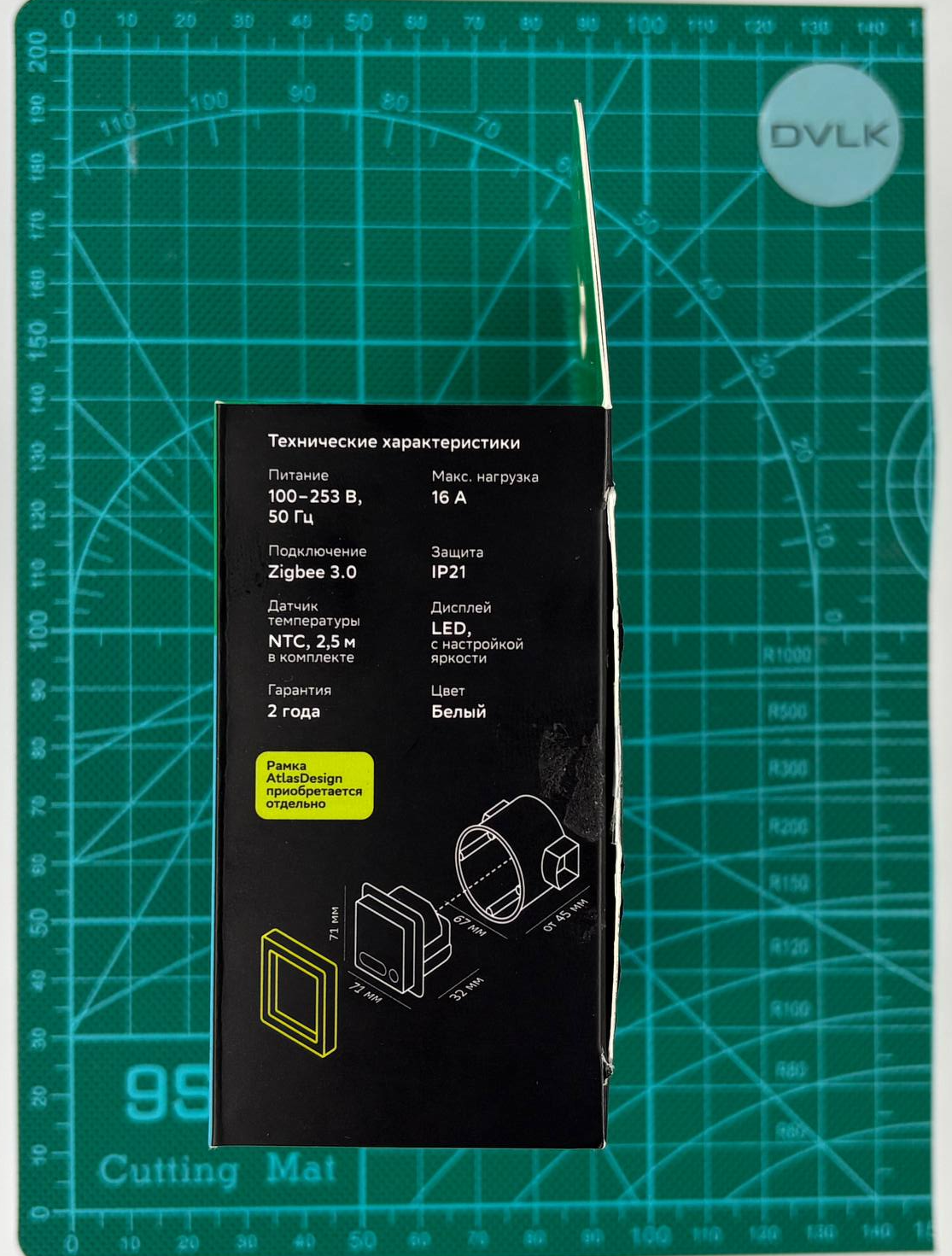

Фото коробки
Дополнительные фото устройства

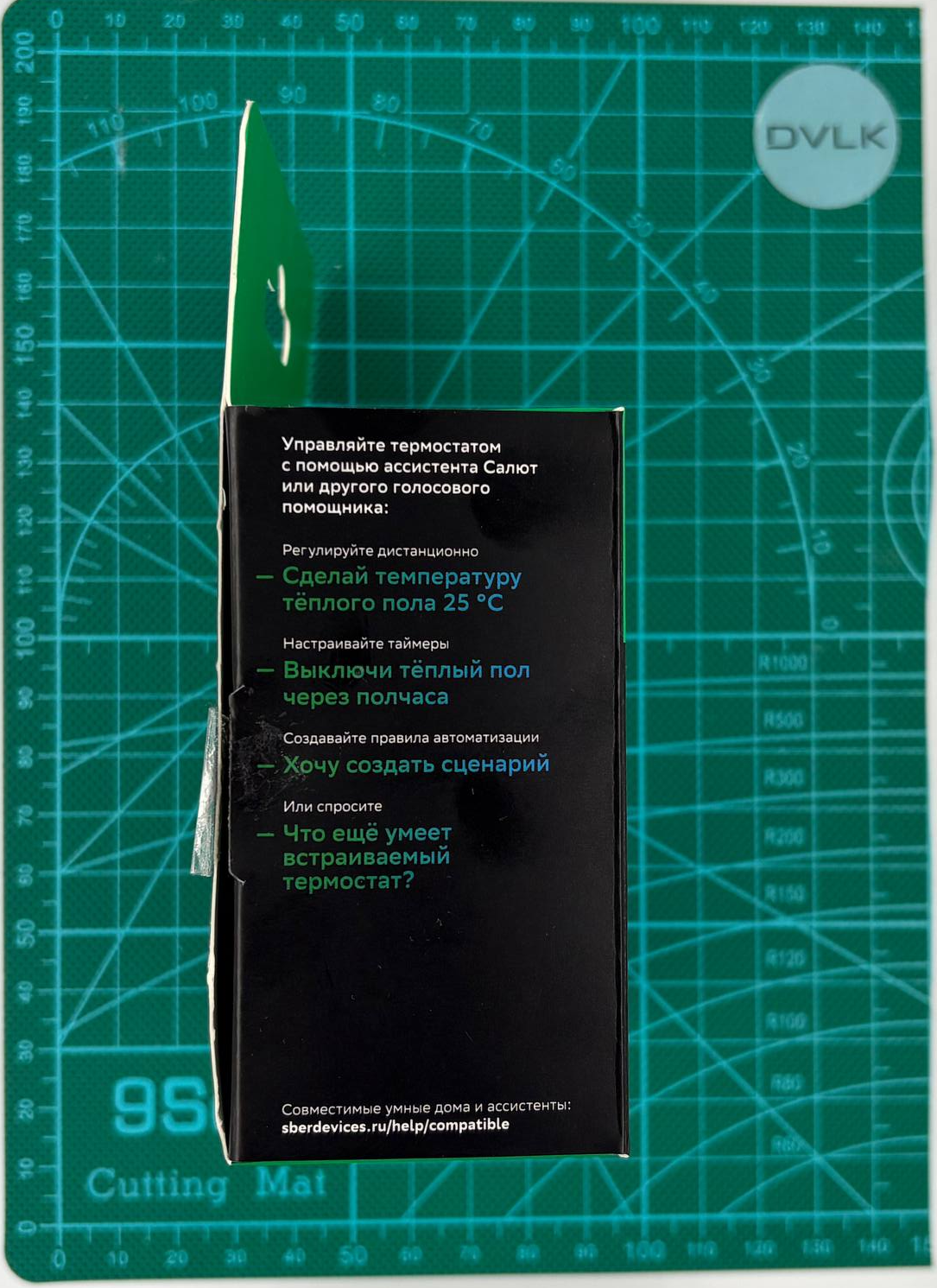

Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства
Фото коробки
Дополнительные фото устройства

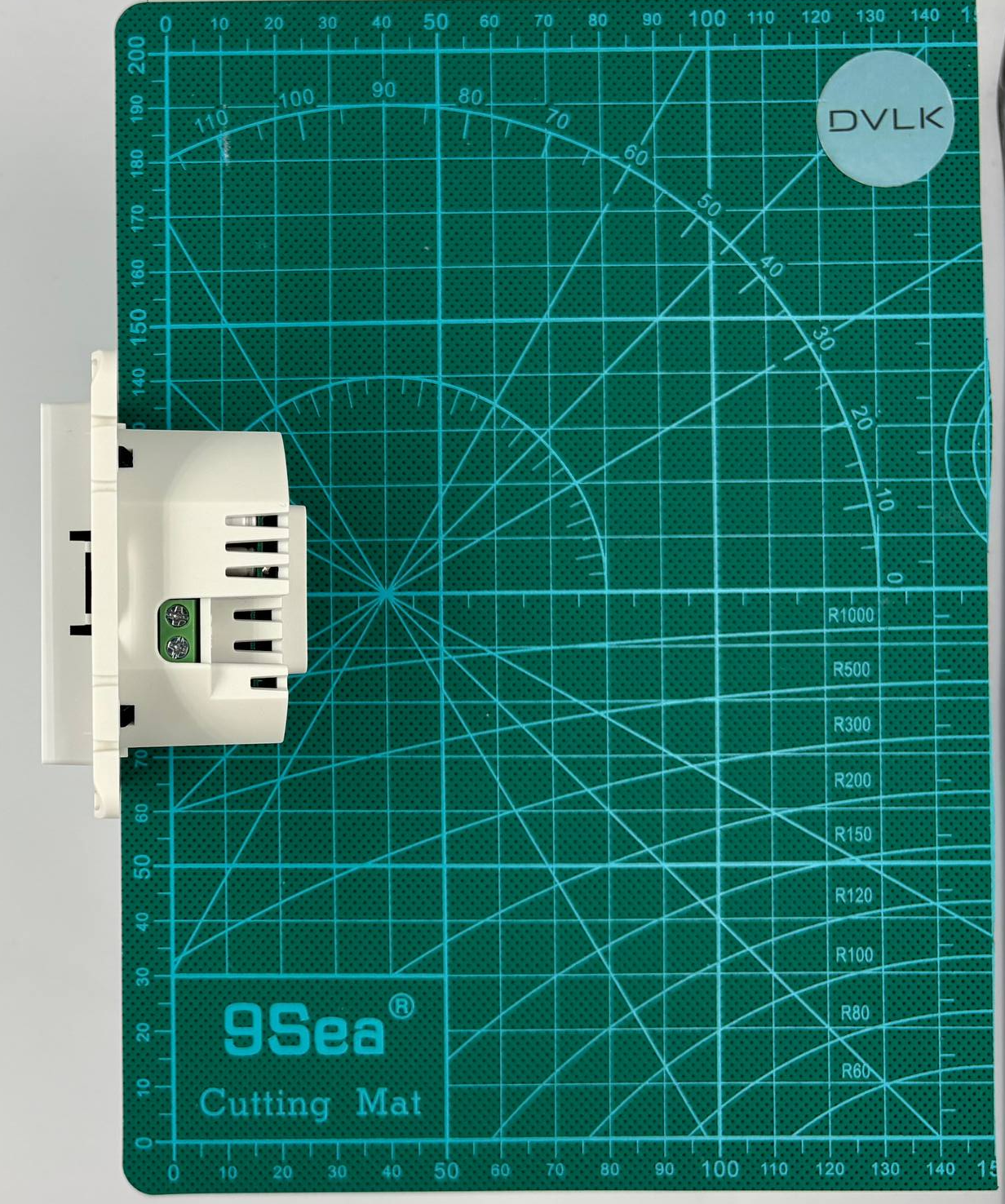

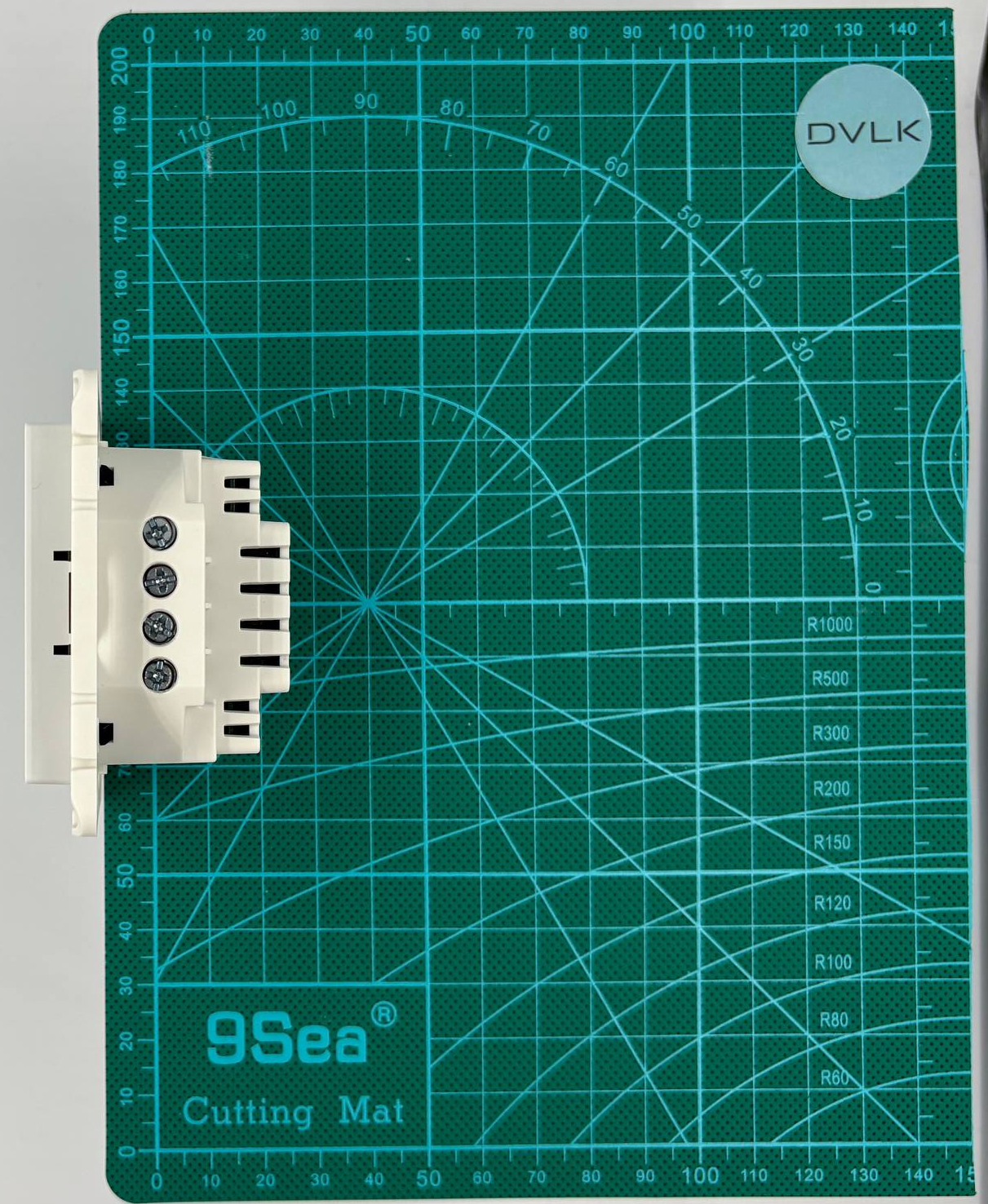

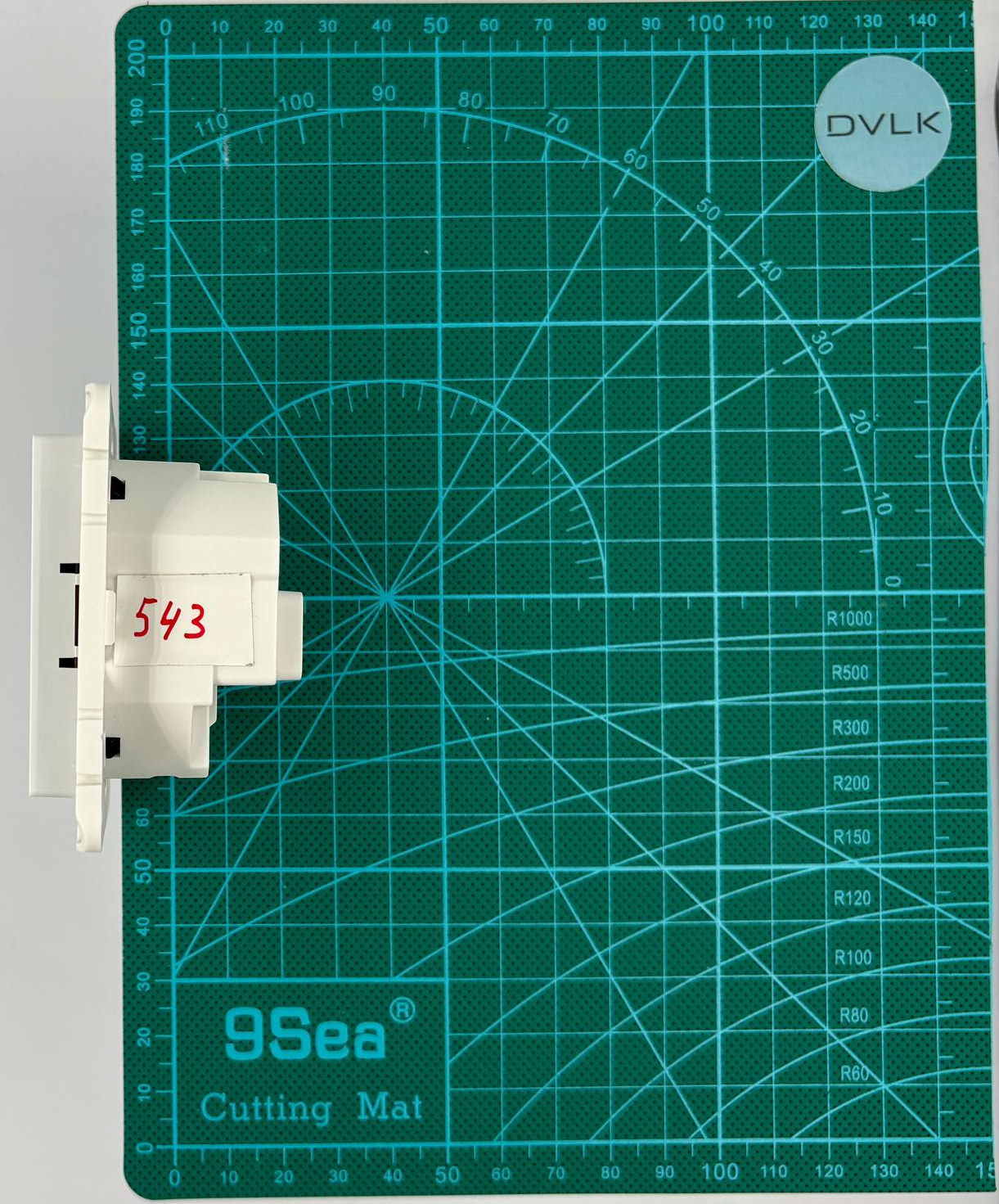

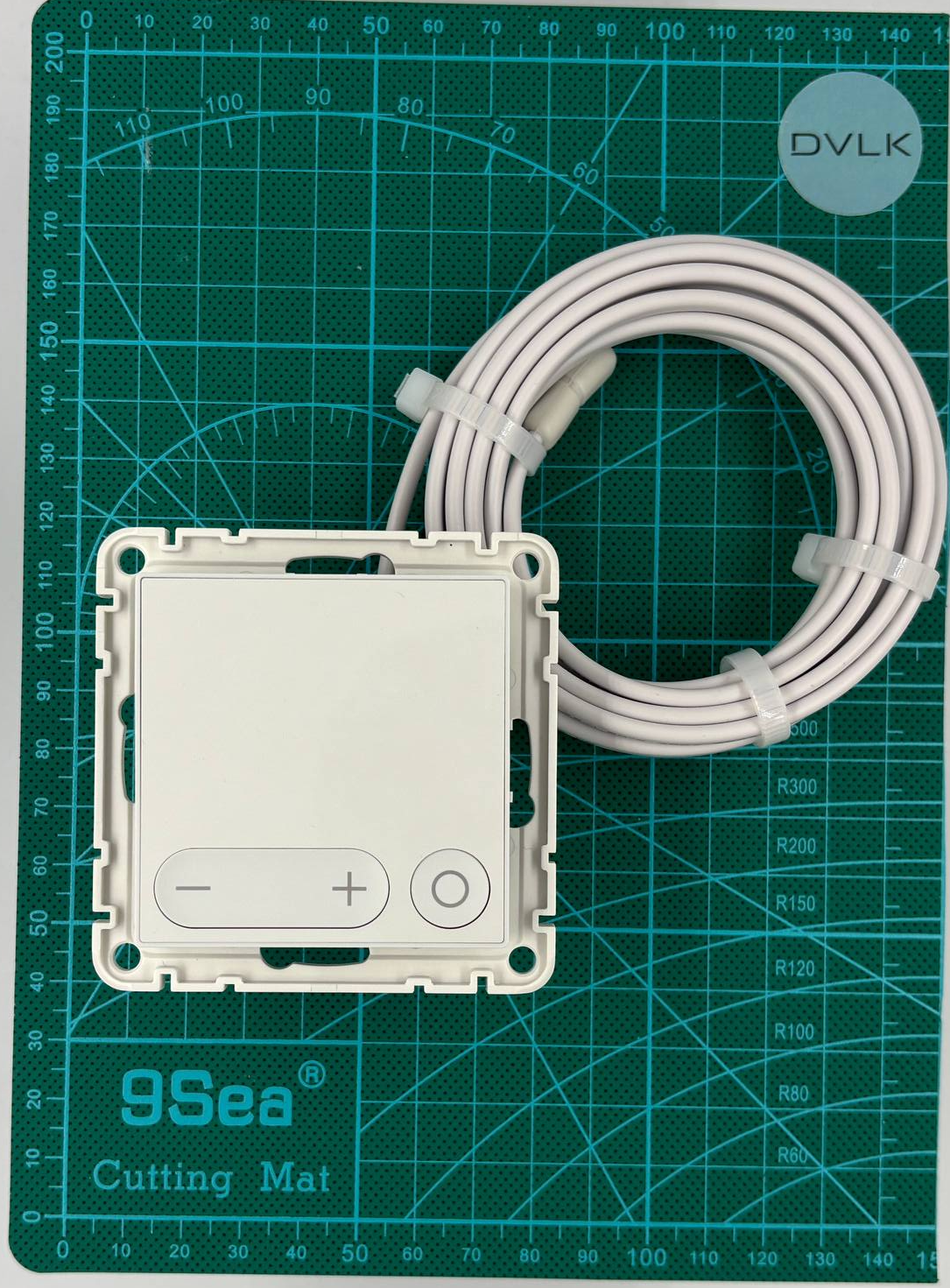

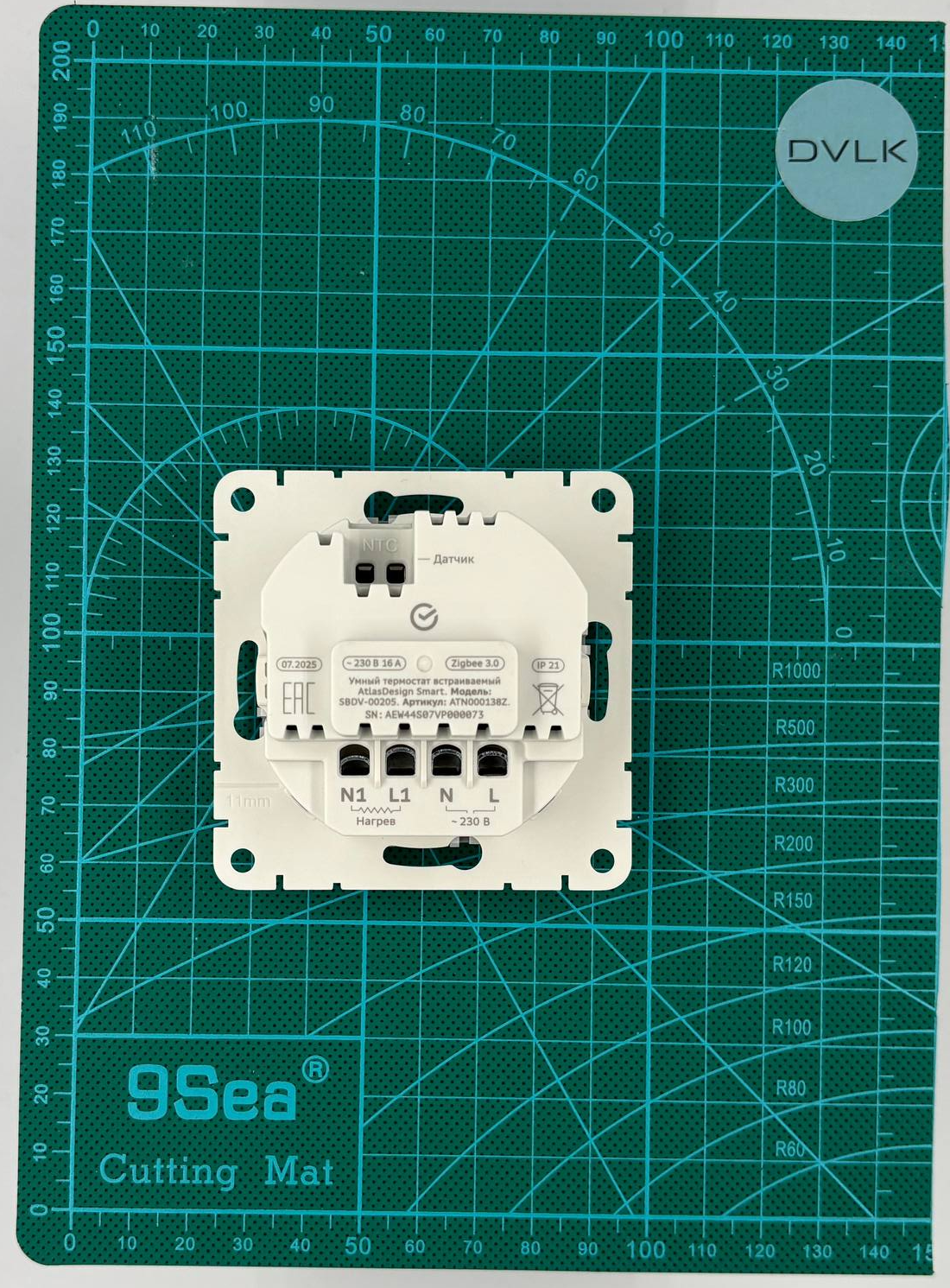

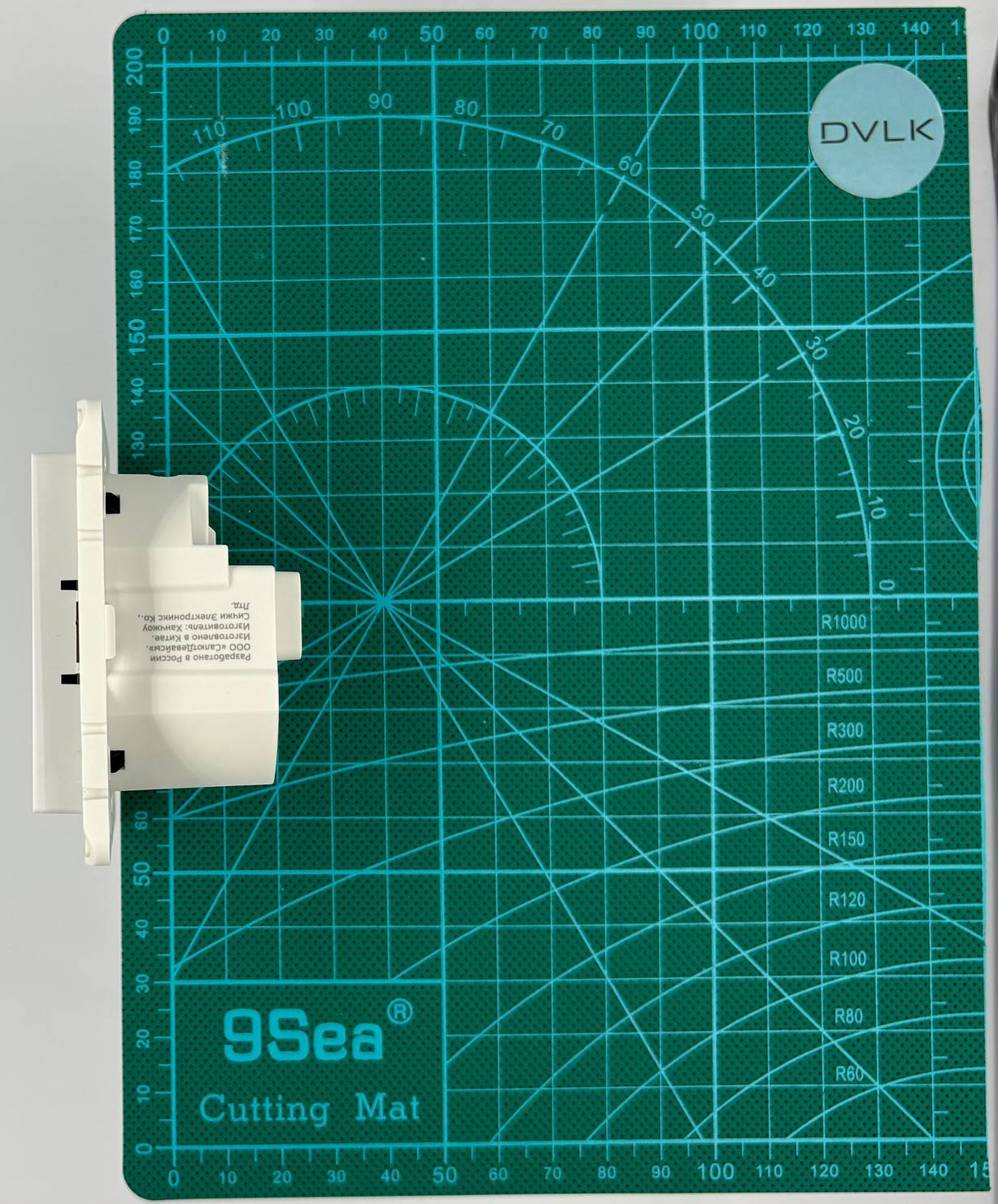

Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства
Фото устройства
Дополнительные фото устройства

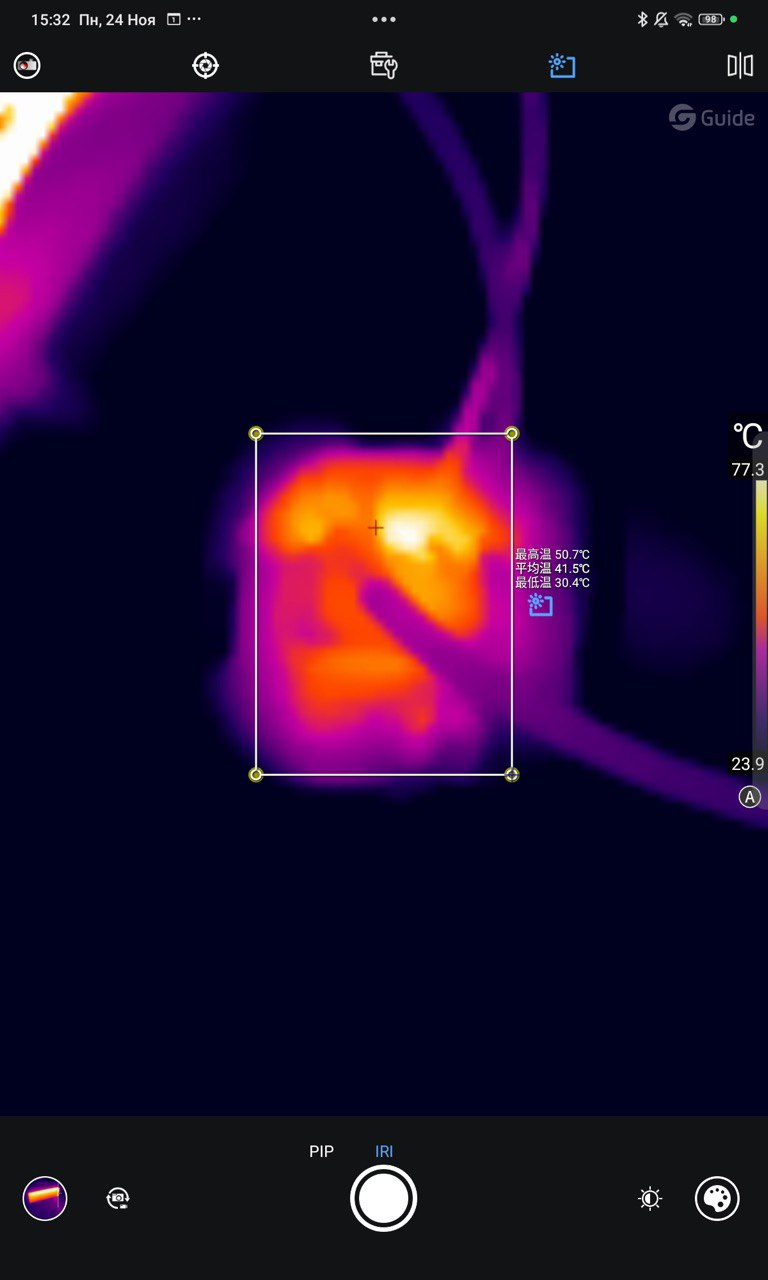

Тепловизор
Дополнительные фото устройства

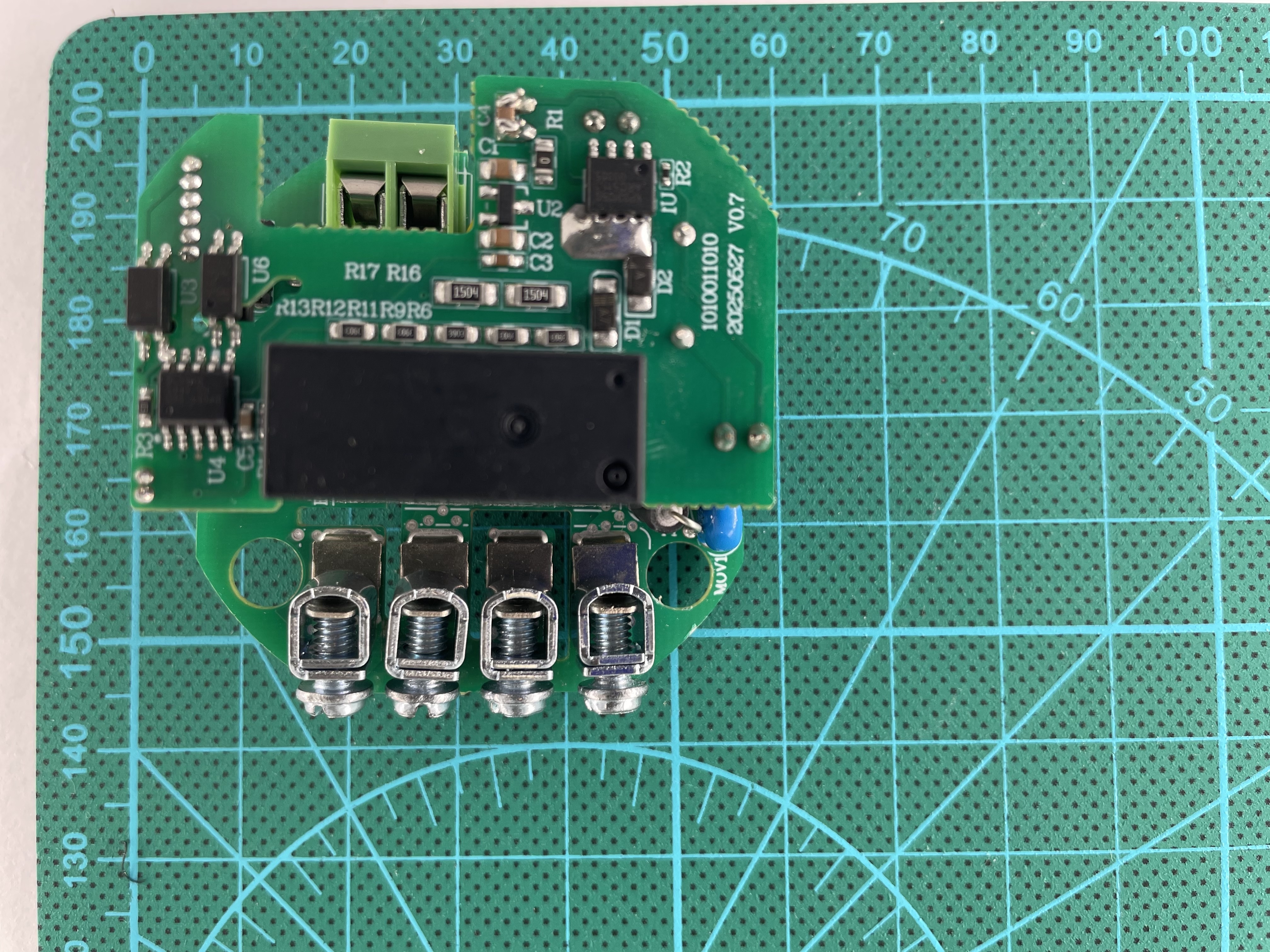

Внутренности устройства
Дополнительные фото устройства

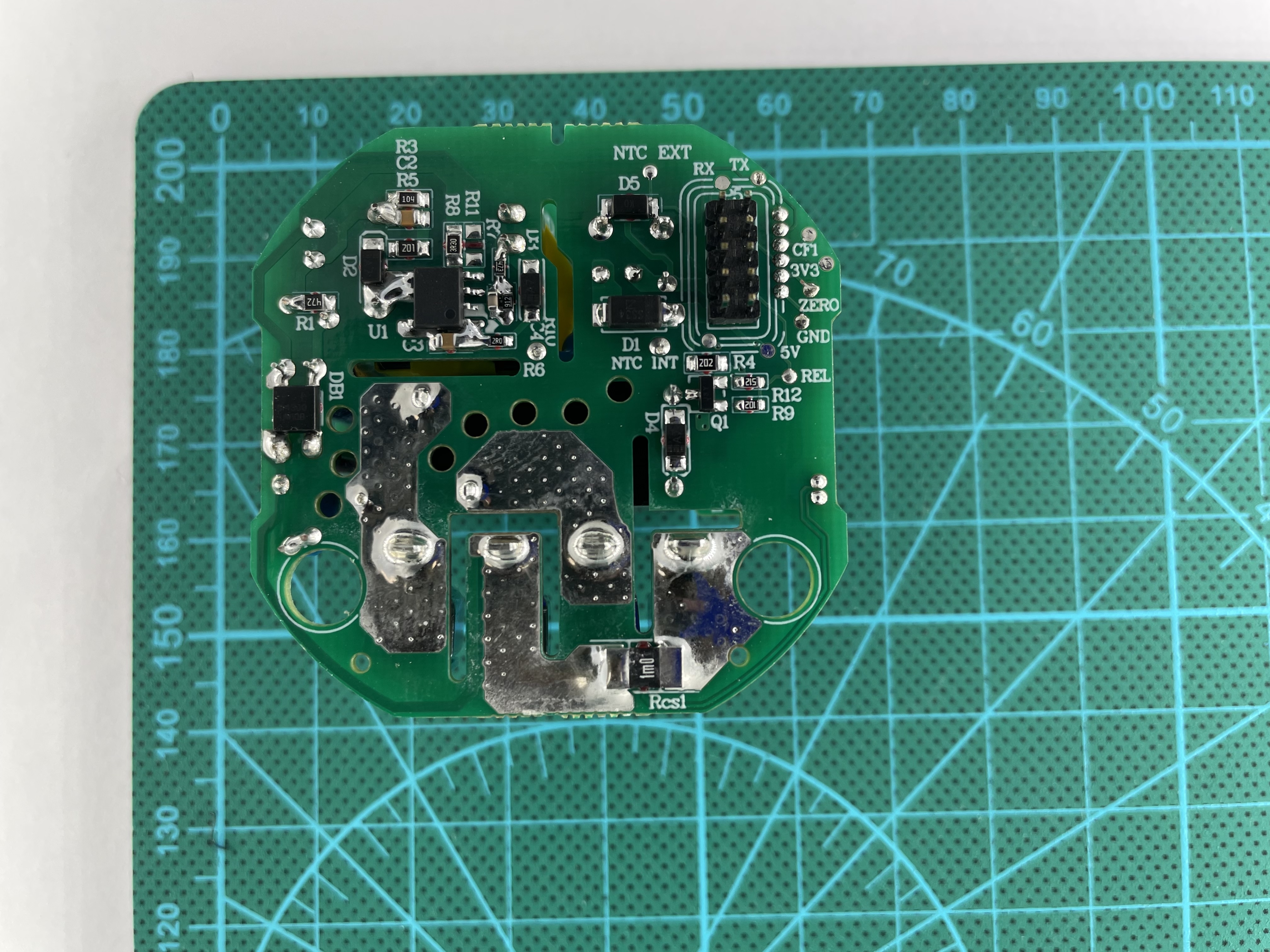

Внутренности устройства
Дополнительные фото устройства

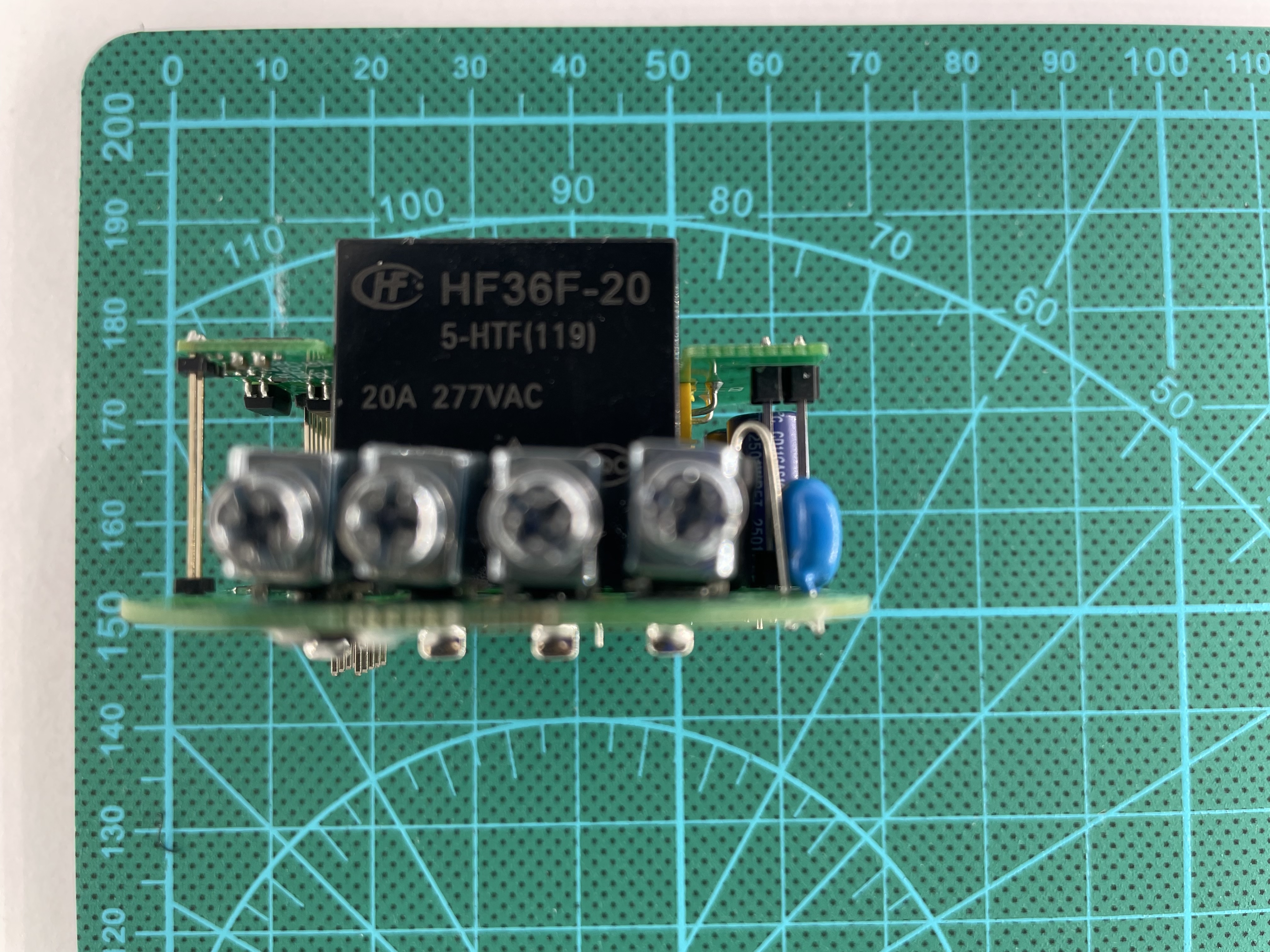

Внутренности устройства
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3 | Соответствие размеров устройства паспортным данным | 9 | По паспорту: 71 x 71 x 44мм По факту: 70,7 x 70,6 x 43мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5 | Корректность и качество работы переключающих механизмов | 10 | |
| 6 | Качество изготовления и монтажа электронных компонентов | 10 | |
| 7 | Шум при работе | 9 | Очень тихий щелчок реле, есть еле заметный писк |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Простота первоначальной настройки устройства | 10 | В приложение "Салют" сбера подключается быстро с подсказками |
| 2 | Корректность работы световой индикации | 10 | |
| 3 | Удобство и функциональность базового ПО контроллеров | 9 | Есть защита от перегрузки по току, настройка яркости (тоже не работает), режим экономии энергии при открытых окнах, выбор датчика температуры и его типа, настройка режима антизамерзания, выбор типа поверхности пола (по факту просто сужение диапазона температуры), калибровка датчика температуры, настройка гистерезиса, настройка режима выхода реле (прямой и инвертированный) |
| 4 | Соответствие функционала Sprut.hub функционалу родного ПО | 9 | Есть защиты от повышенного и пониженного напряжения, от перегрузки по току и от перегрева, мониторинг параметров электросети, выбор режима работы, калибровка температуры, лимиты нагрева, защита от детей, выбор типа датчика температуры (внешний (у него есть настройка таймаута) или локальный (у локального выбор сопротивления) или оба), настройка гистерезиса, настройка режима выхода реле (прямой и инвертированный), настройка яркости (она не работает), настройка пороговых значений защиты по току и по температуре |
| 5 | Время восстановления работоспособности после восстановления питания | 10 | Через 5 секунд начинает полностью функционировать и регулироваться из приложения "Салют" |
| 6 | Время реагирования на команды | 9 | На команды из приложения "Салют" 1,7 секунды 250-560мс Sprut (WEB и LAN) |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки | 10 | *Тест проводился с нагрузкой 10А |
| 2 | Стабильность работы устройства в условиях загруженной сети | 10 | |
| 3 | Стресс-тест с номинальной нагрузкой - 100 раз | 10 | *Тест проводился с нагрузкой 10А |
| 4 | Стресс-тест с долгосрочной работой(1 час) | 8 | *Тест проводился с нагрузкой 10А, термостат нагрелся до 50 градусов |
Заключение
Рейтинг - 9.3. Термостат неплохо держит нагрузку, имеет очень гибкую настройку, команды не пропускает, имеет еле заметный писк, достаточно быстро реагирует на команды и восстанавливается после потери питания.
