Эффективность подсчета твердых частиц: 50%@0,3 мм, 98%@>=0,5 мкм.м
Долгосрочная стабильность: 1%/год
Время отклика: 90 евро
Освещение
Диапазон измерения: 0~200000 люкс
Точность: ±7% (25C)
Долгосрочная стабильность: 8.5%/год
Время отклика: 50,1 с
Осадки
Точность: ±5%
Разрешение: 0,1 мм
Максимальное мгновенное количество осадков: 24 мм/мин
Диаметр датчика дождя: 6 см
Источник питания постоянного тока
10-30Vdc
Максимальное энергопотребление
0.7Вт (12В)
Рабочая среда
-40~80°C, 0 ~ 95%RH
Уровень защиты
IP65

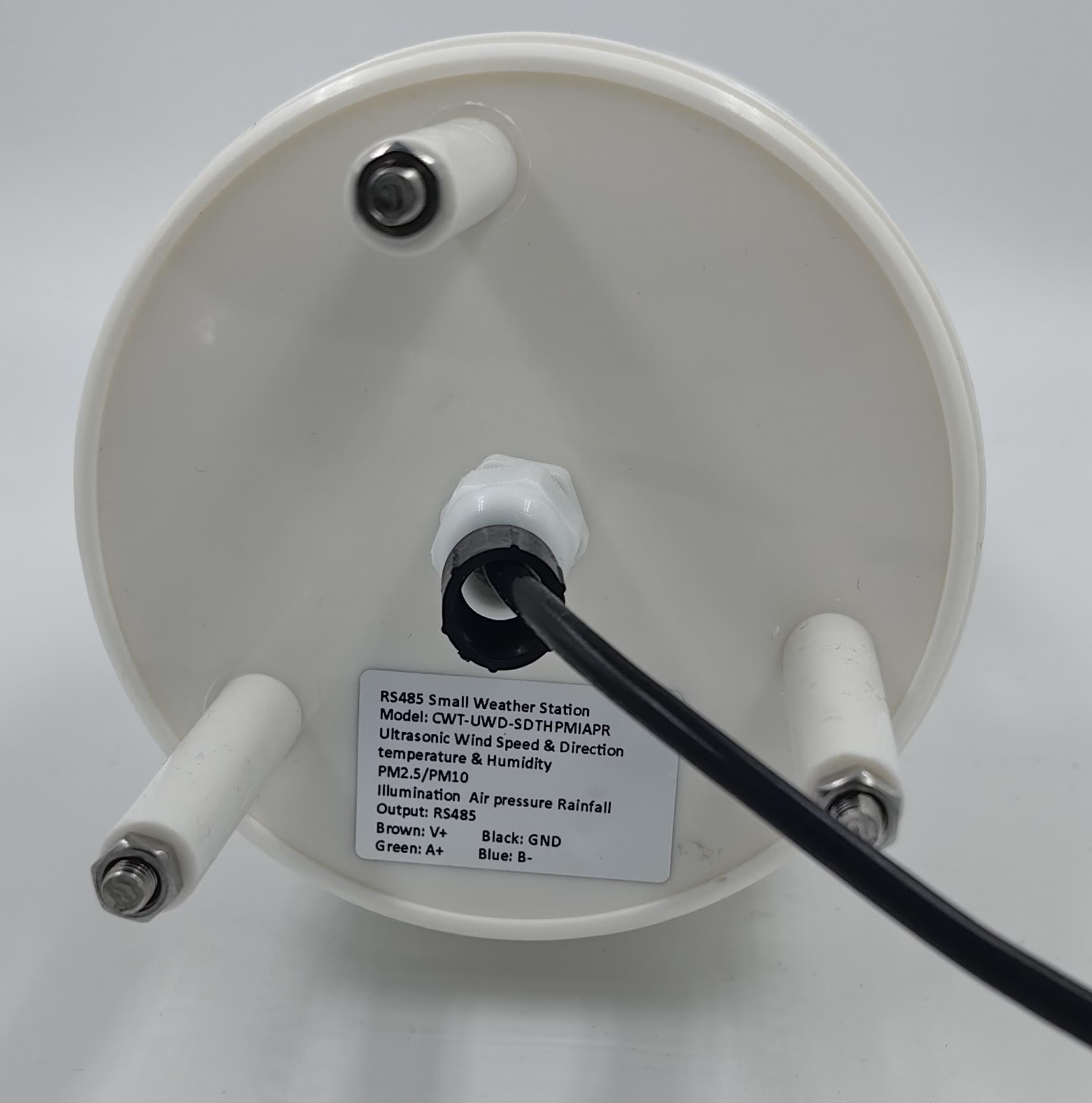

RS485 (Modbus RTU protocol)

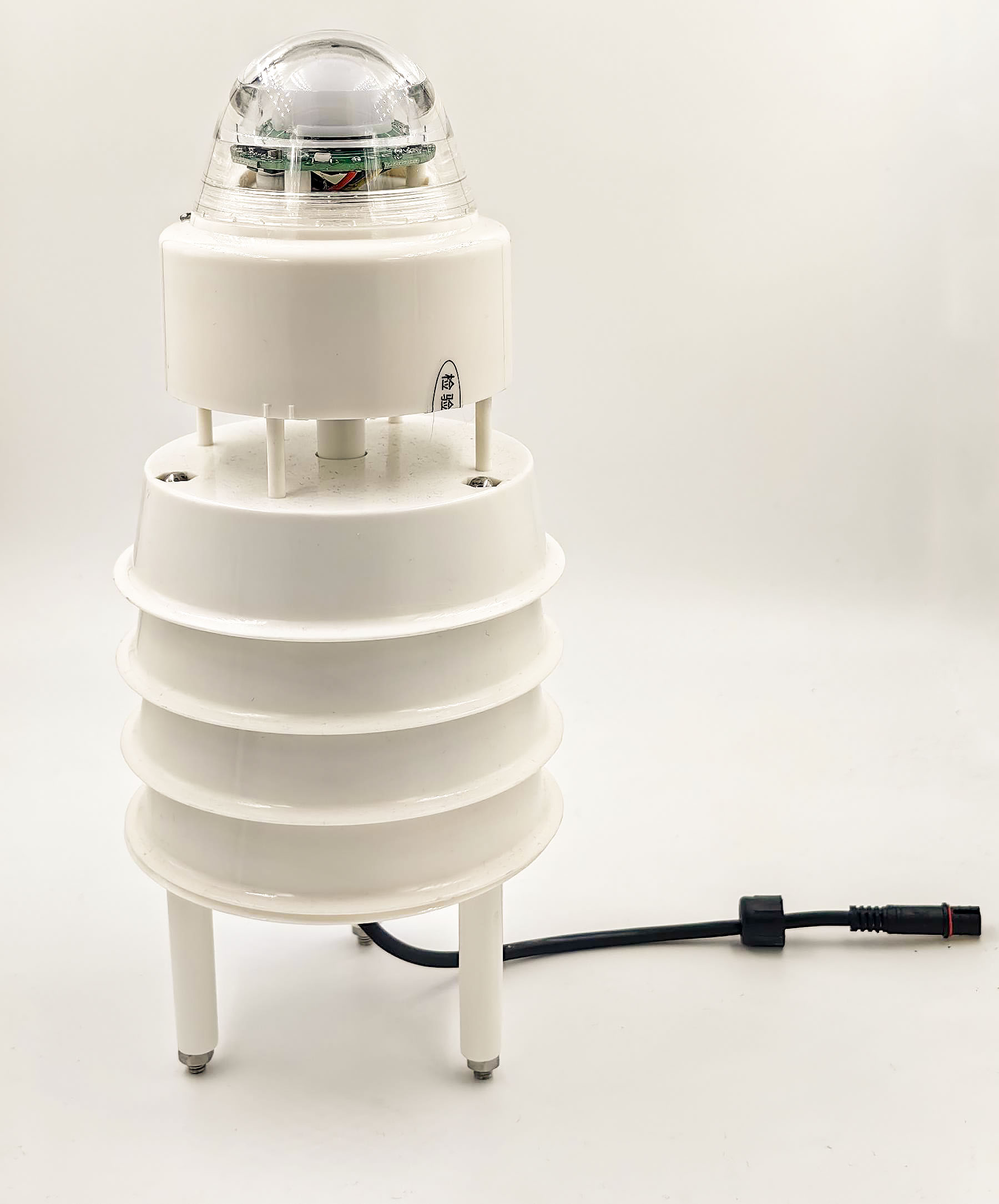

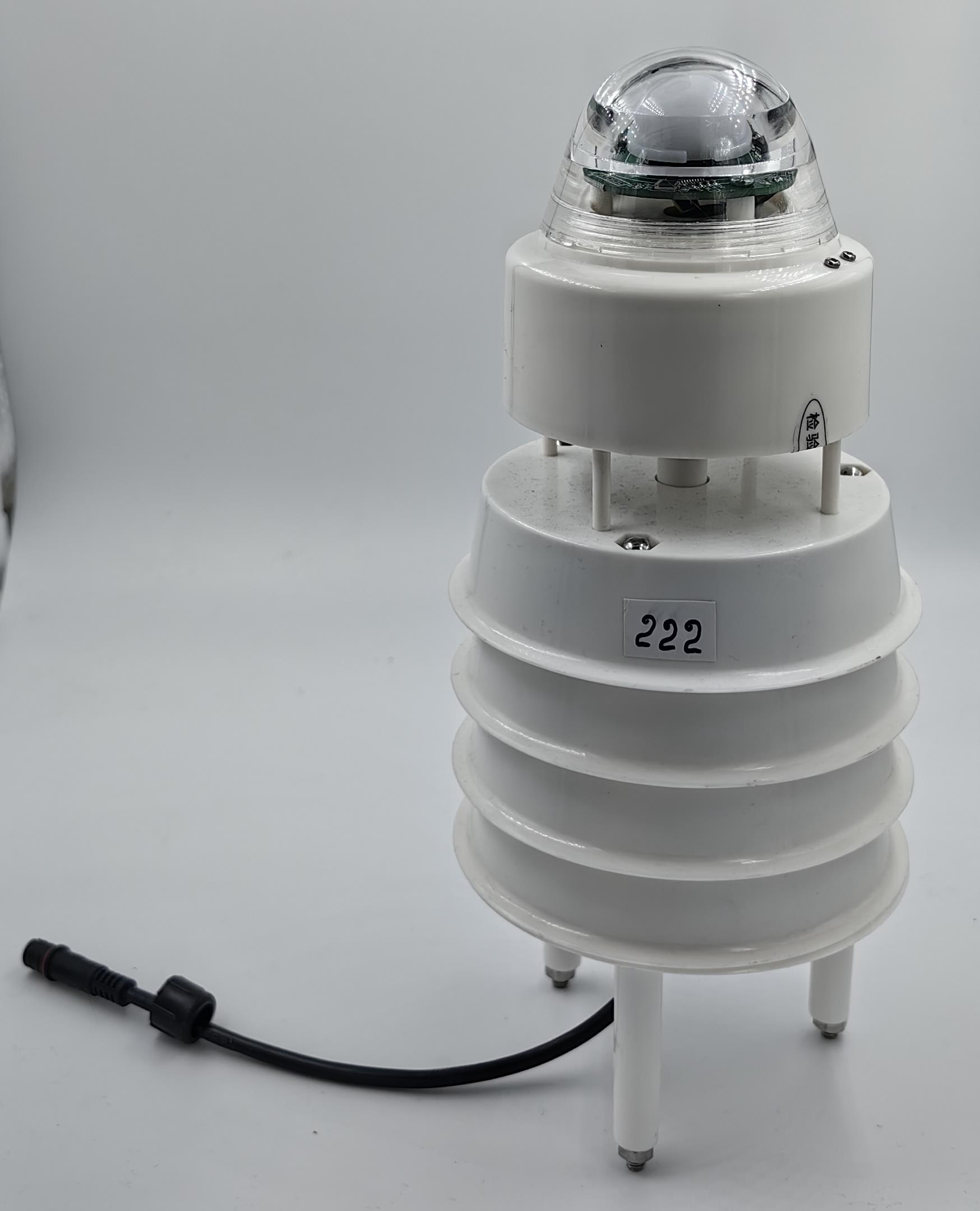

Назначение и функциональные требованияЭта небольшая интегрированная метеостанция может широко использоваться для экологического мониторинга, объединяя измерение скорости и направления ветра, температуры и влажности, сбор данных о шуме, PM2.5 и PM10, атмосферного давления, освещенности и накопленного количества осадков.
Она использует стандартный протокол MODBUS-RTU, выход RS485, и расстояние связи может достигать до 2000 м. Данные могут быть загружены в программное обеспечение для мониторинга или ПЛК, HMI клиента через RS485. Широко используется для измерения скорости и направления ветра в таких областях, как метеорология, океанология, экология, аэропорты, порты, лаборатории, промышленность, сельское хозяйство и транспорт.
Особенности**
- Применяется многокомпонентный дизайн устройства, легкий в установке.
- Скорость и направление ветра измеряются ультразвуковым методом, без ограничения углов, всенаправленно на 360°, одновременно можно получать данные о скорости и направлении ветра.

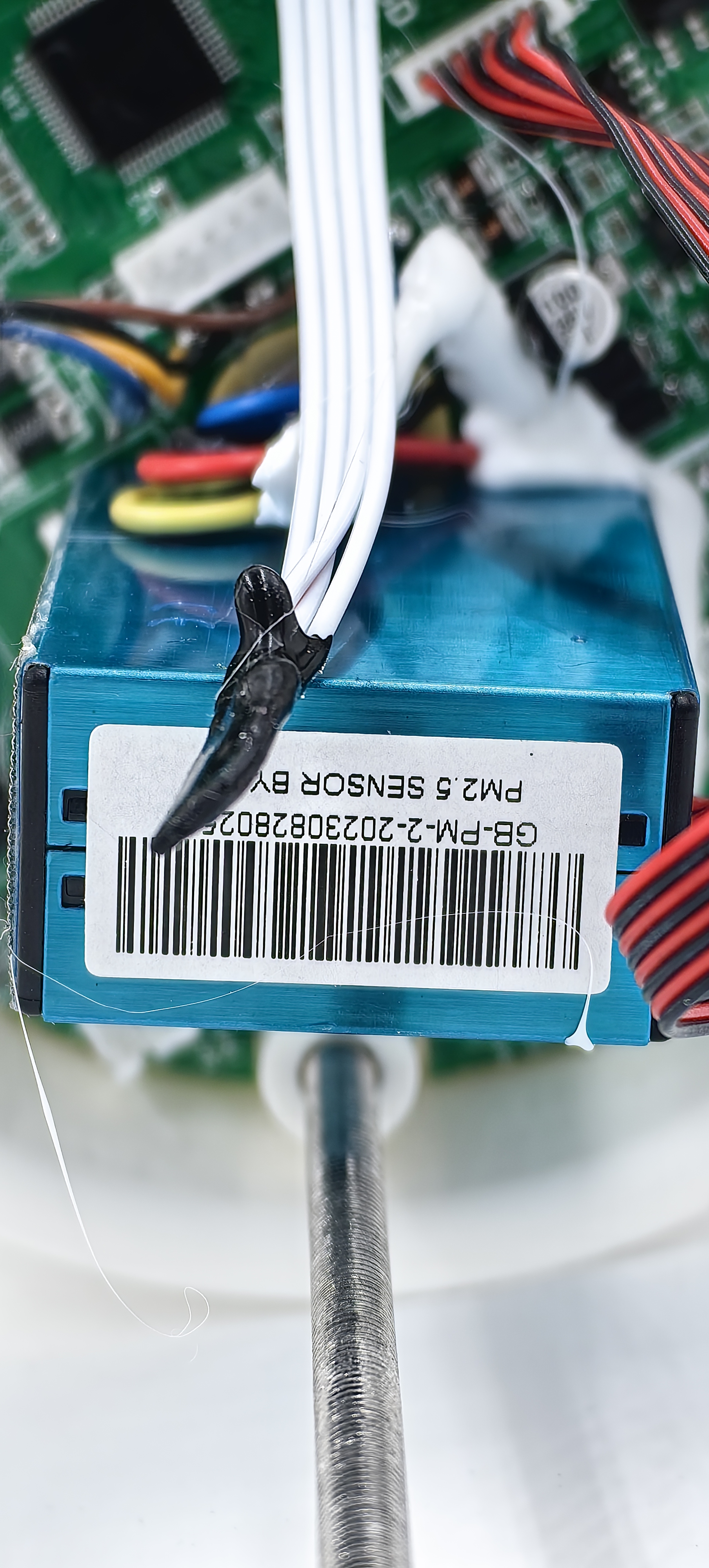

- Одновременный сбор данных о PM2.5 и PM10, диапазон: 0-1000 мкг/м³, разрешение 1 мкг/м³; уникальная технология сбора данных на двух частотах и автоматической калибровки, точность до ±10%.
Производитель устройстваComWinTop
Серия устройства-
Модель и линейка устройстваCWT-UWD-SDTHPMIAPR
Артикул устройства и ссылка на сайт производителяcomwintop

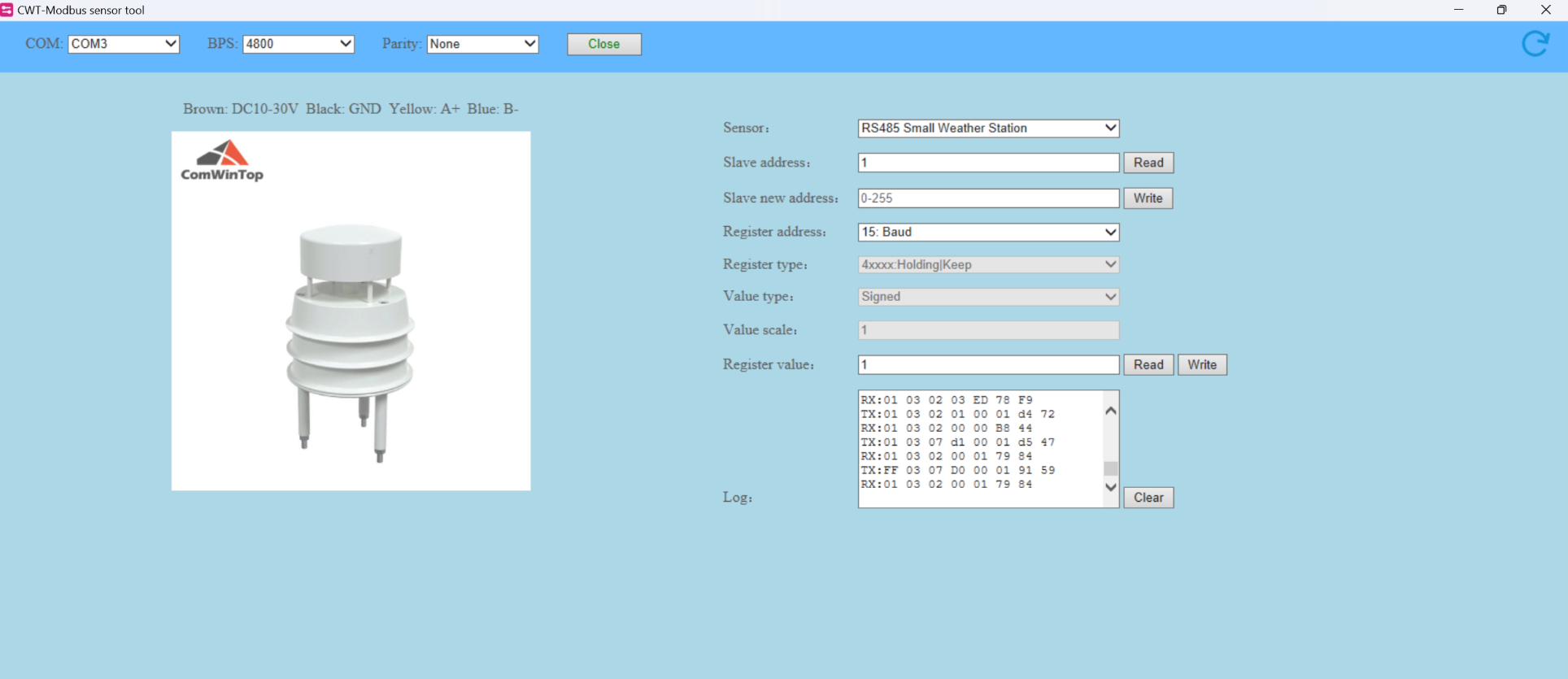

Комментарии по подключению1. Подключаемся с помощью USB преобразователя через стандартный софт (см. выше).

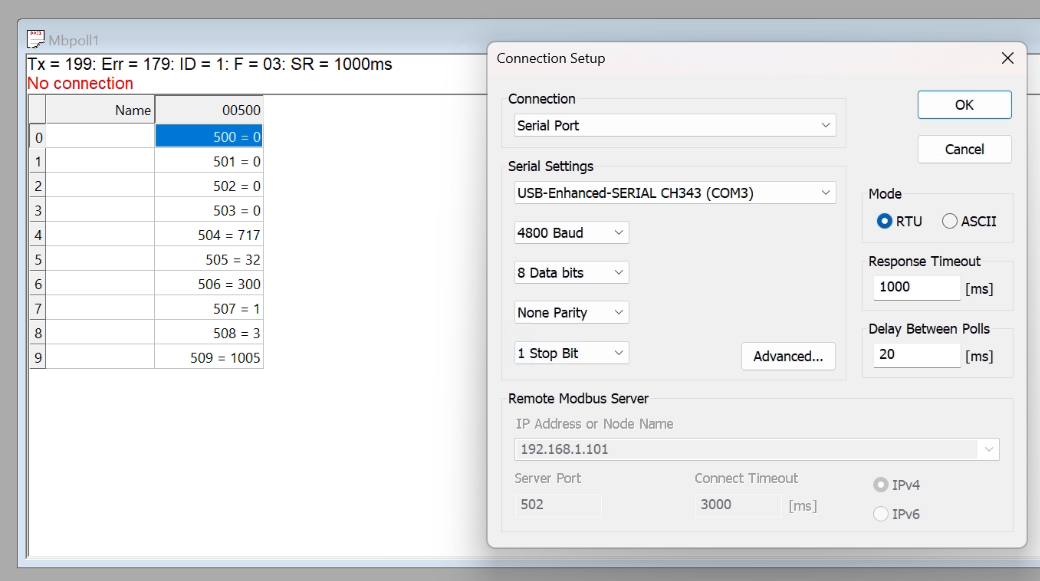

Параметры RS-485 (по умолчанию, из коробки)
Комментарии по подключениюПараметры RS-485 (по умолчанию, из коробки)

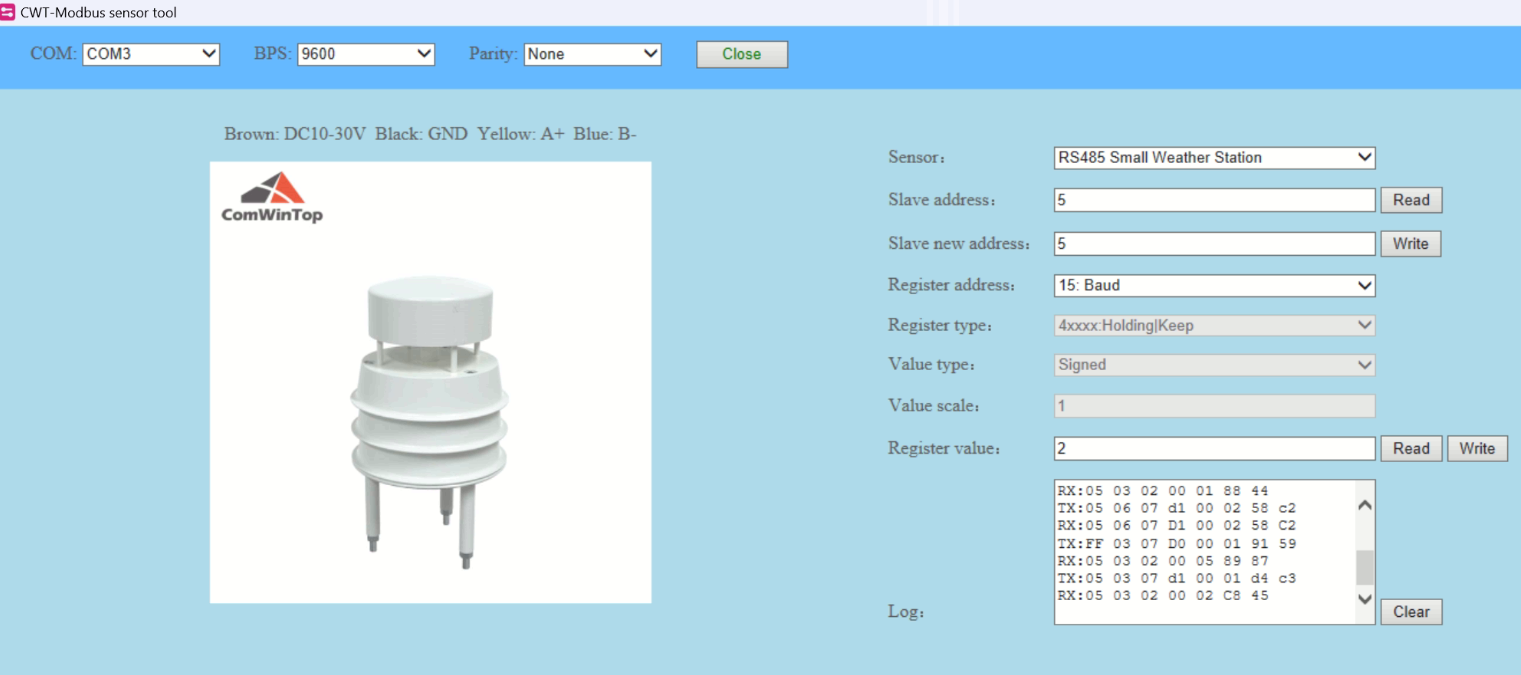

Комментарии по подключению2. Через стандартный софт устанавливаем Baud Rate на 9600 bps (значение 2) и адрес на необходимый (на скрине 5-й)
Затем прочитать и записать новые значения
Комментарии по подключению3. Настраиваем подключение в SH

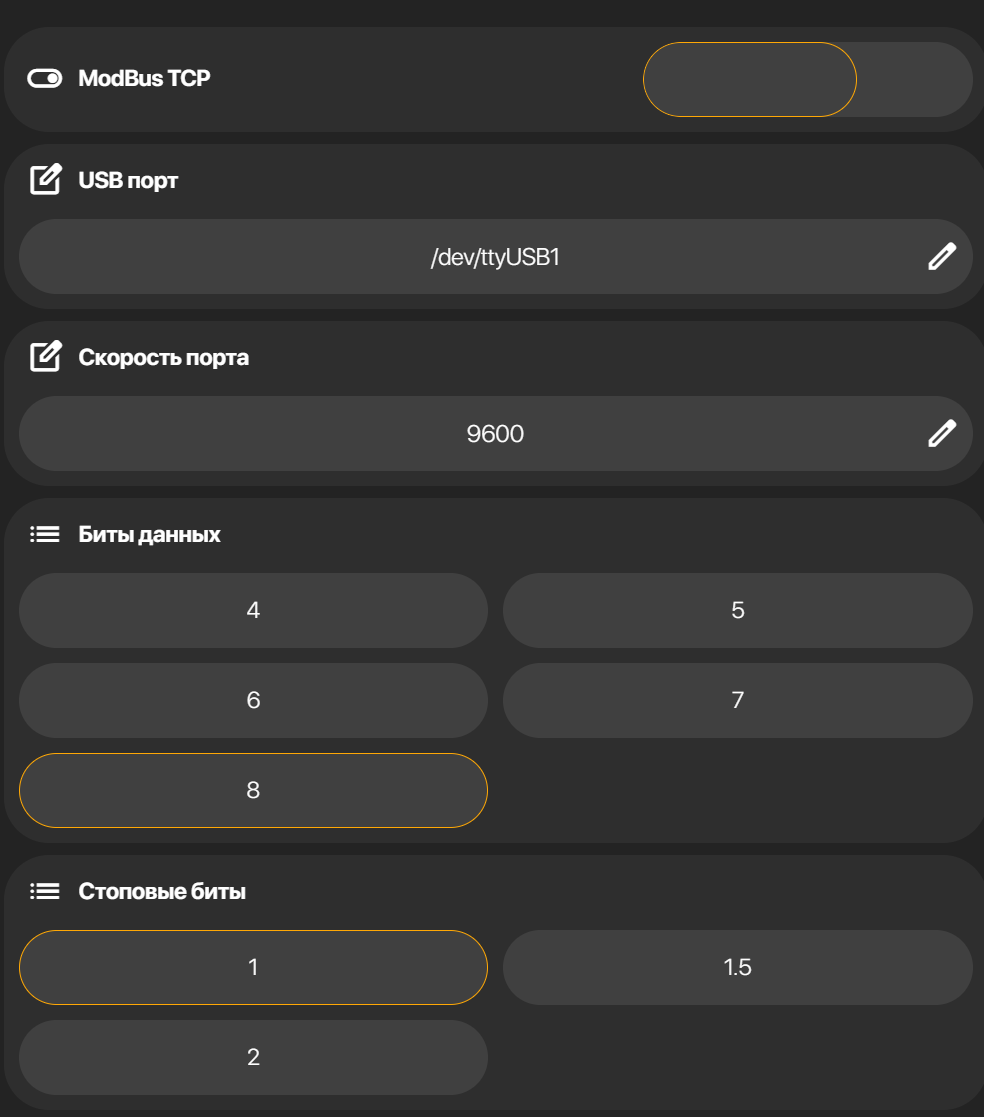

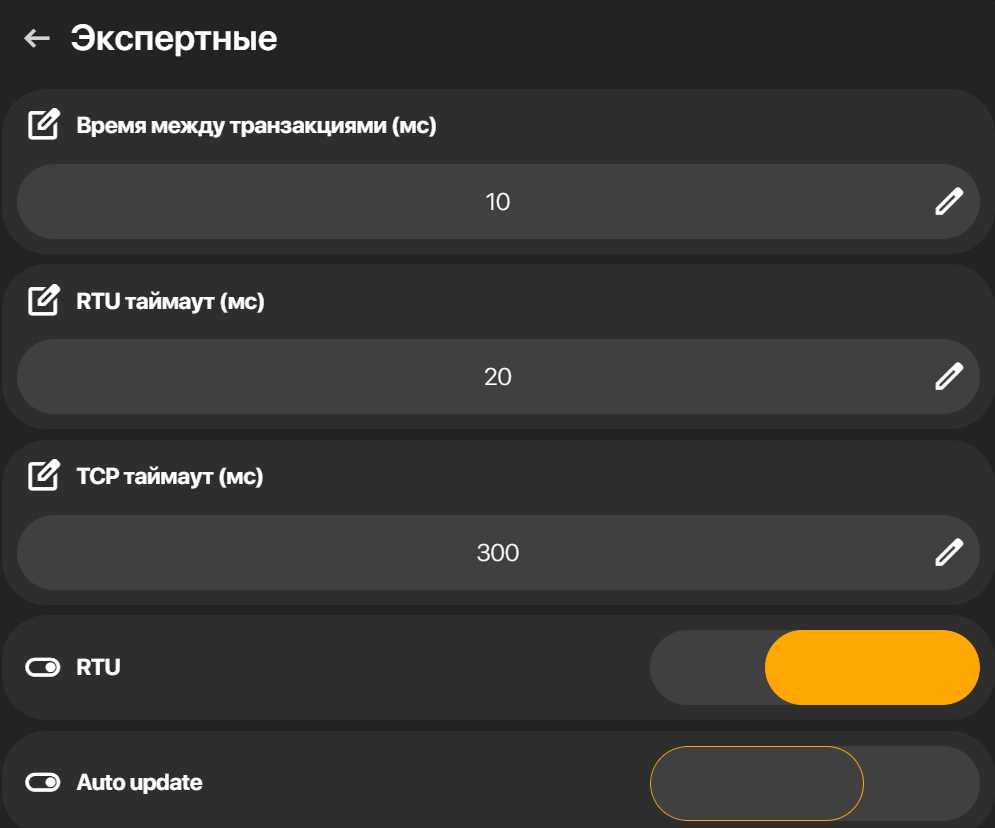

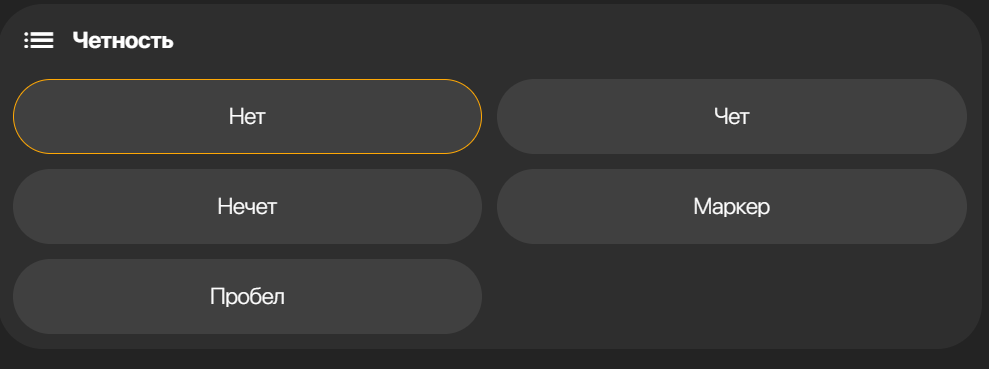

1) Заходим в настройки контроллера Modbus, к которому планируется подключить данная погодная станция и устанавливаем такие значения
Комментарии по подключению
Комментарии по подключению
Комментарии по подключению4. Добавление шаблона в СХ (Modbus)

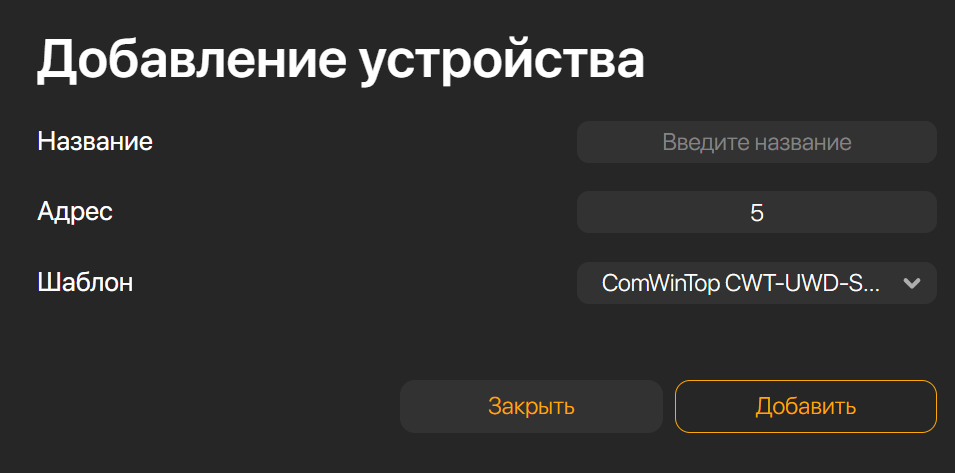

5. Создание устройства

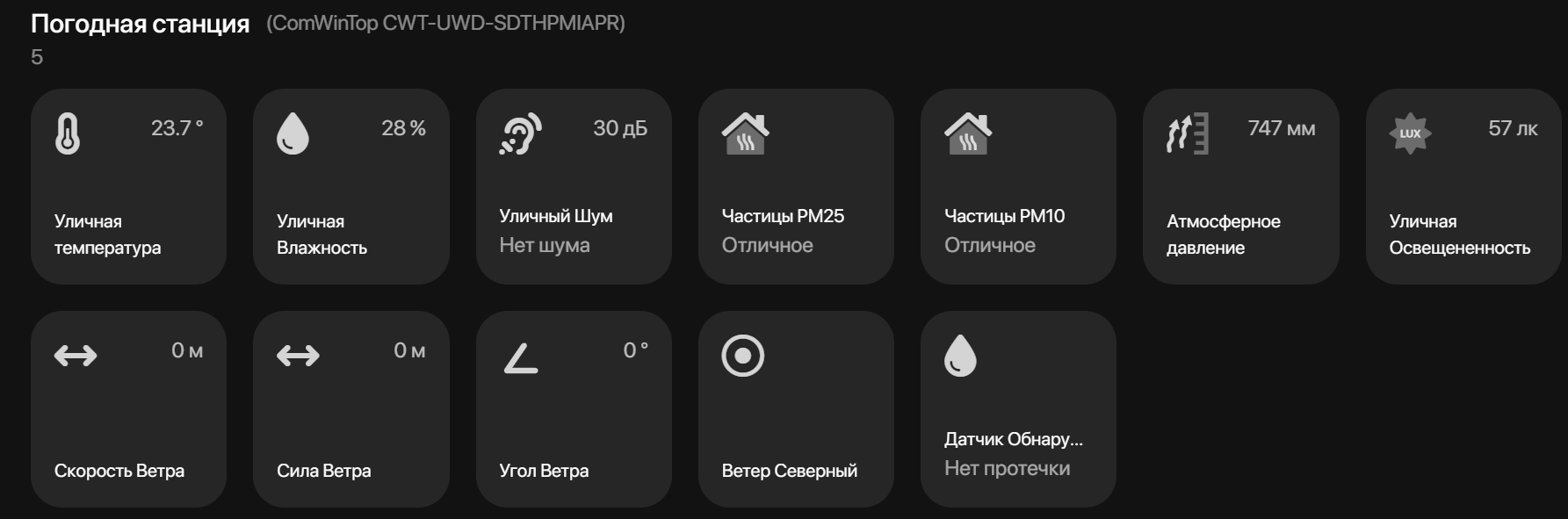

Комментарии по подключениюПосле чего добавляем устройство
